MAD AM50 34KV পাওয়ার সিস্টেম কিট (প্রোডাক্ট টাইপ) AMPX FOC 300A 28S ESC + FLUXER PRO প্রপ অপশন সহ

Overview

MAD AM50 34KV পাওয়ার সিস্টেম কিট (পণ্য প্রকার) হল ভারী-লিফট পাওয়ার সিস্টেম কিটের বিকল্প যা AM50 34KV মোটর, MAD AMPX FOC 300A 28S ESC এবং FLUXER PRO প্রপেলারকে কেন্দ্র করে নির্মিত। প্রপেলার লক (স্থির স্টপ পজিশন) প্রয়োজন কিনা তার উপর ভিত্তি করে দুটি কিট সংস্করণ উপলব্ধ।

মূল বৈশিষ্ট্য

• কিটের বিকল্প:
  • কিট A: প্রপেলার লক ফাংশন ছাড়া। 1x ESC (মানক ফার্মওয়্যার) এবং 1x CW বা CCW প্রপেলার অন্তর্ভুক্ত।
  • কিট B: মোটরের একটি চৌম্বক এনকোডার রয়েছে যা একটি নির্দিষ্ট স্টপ পজিশনে প্রপেলার সনাক্ত এবং লক করতে সক্ষম (সঙ্গতিপূর্ণ ESC ফার্মওয়্যার প্রয়োজন)। 1x ESC (প্রয়োজনীয় ফার্মওয়্যার সহ) এবং 1x CW বা CCW প্রপেলার অন্তর্ভুক্ত।
• ESC সিস্টেম: পরবর্তী প্রজন্মের স্মার্ট ESC সিস্টেম সহজ টিউনিং এবং OTA আপডেটের সাথে; ডুয়াল CAN/PWM থ্রোটল সমর্থন; DSP চিপ (গাড়ির মানের), FOC অভিযোজিত অ্যালগরিদম, 0.28 সেকেন্ড গতিশীল প্রতিক্রিয়া; 3য় প্রজন্মের SiC MOSFETs।
• মোটর নির্মাণ নোট: 220°C উচ্চ তাপ প্রতিরোধী তামার প্যাঁচ; UH আর্ক চুম্বক; প্রিমিয়াম জাপানি বিয়ারিং; এভিয়েশন-গ্রেড স্ক্রু সহ ইলাস্টিক ওয়াশার।
• কোইল & পর্যবেক্ষণ: ভ্যাকুয়াম-সিল করা কোইল; বাস্তব-সময়ের তাপমাত্রা পর্যবেক্ষণ।

স্পেসিফিকেশন

মোটর (এএম50)

ইএসসি

প্রপেলার বিকল্প

পরীক্ষার তথ্য

পরীক্ষার শর্তাবলী (চার্ট/তালিকা থেকে): ইনপুট ভোল্টেজ 98 V, তাপমাত্রা 25°C, সমুদ্রপৃষ্ঠ। রোটেশনাল স্পিড থ্রোটল দ্বারা সমন্বয় করা হয়েছে।কার্ভগুলি নির্দেশ করে I (বর্তমান), P (ইনপুট পাওয়ার), η (বৈদ্যুতিক দক্ষতা), T (থ্রাস্ট), N (ঘূর্ণন গতি)।

• কার্ভ চার্ট লেবেল: AeroMax 50 34KV + FLUXER 65x 18" PROP + AMPX FOC 300A 28S @ 98V

কিট পরীক্ষার ডেটা টেবিল: AeroMax 50 34KV + FLUXER PRO 61X17 PROP / FLUXER PRO 65X18 PROP + AMPX FOC 300A 28S @ 98V। (থ্রোটল, ভোল্টেজ, বর্তমান, ইনপুট পাওয়ার, আউটপুট পাওয়ার, টর্ক, RPM, থ্রাস্ট, দক্ষতা, দক্ষতা gf/W)

মাত্রা & তারের সংযোগ

• মোটর: এনকোডার এবং তাপীয় আউটপুট 450 মিমি ± 10 মিমি; মোটর তিন-ফেজ লাইন আউটপুট 200 মিমি।
• ESC তারের সংযোগের ডায়াগ্রাম লেবেল: আউটপুট A / আউটপুট B / আউটপুট C; ব্লেড অবস্থান/তাপমাত্রা পর্যবেক্ষণ; কালো V-; লাল V+; GND; PWM ইনপুট; CANH; CANL; 5V আউটপুট; CANH2; CANL2 (তারের রঙের লেবেল: কালো/সাদা/হলুদ/লাল/নীল)।
• ESC আকারের অঙ্কন নোট: পাওয়ার কেবল (-) 7AWG কালো তারের দৈর্ঘ্য 280±10 মিমি; পাওয়ার কেবল (+) 7AWG লাল তারের দৈর্ঘ্য 280±10 মিমি; সিগন্যাল তার 8-কোর শিল্ডেড তার + 3 পিন, তারের দৈর্ঘ্য 1180±10 মিমি; মোটর তার 3x7AWG কালো তারের দৈর্ঘ্য 300±10 মিমি; তাপমাত্রা সেন্সর তার 4-কোর শিল্ডেড তার (22AWG) + কালো জলরোধী পুরুষ সংযোগকারী, তারের দৈর্ঘ্য 170±10 মিমি।

কি অন্তর্ভুক্ত

• কিট A: 1x ESC (মানক ফার্মওয়্যার), 1x CW বা CCW প্রপেলার
• কিট B: 1x ESC (প্রয়োজনীয় ফার্মওয়্যার সহ), 1x CW বা CCW প্রপেলার

পণ্য নির্বাচন সহায়তার জন্য (কিট A বনাম কিট B) এবং সামঞ্জস্য প্রশ্নের জন্য, সমর্থনে যোগাযোগ করুন https://rcdrone.top/ অথবা ইমেইল করুন support@rcdrone.top.

অ্যাপ্লিকেশন

• ভারী-লিফট মাল্টিরোটর প্ল্যাটফর্ম
• লজিস্টিক্স এবং ডেলিভারি ড্রোন
• মানচিত্র এবং বায়ু জরিপ
• জরুরি প্রতিক্রিয়া অপারেশন

বিস্তারিত

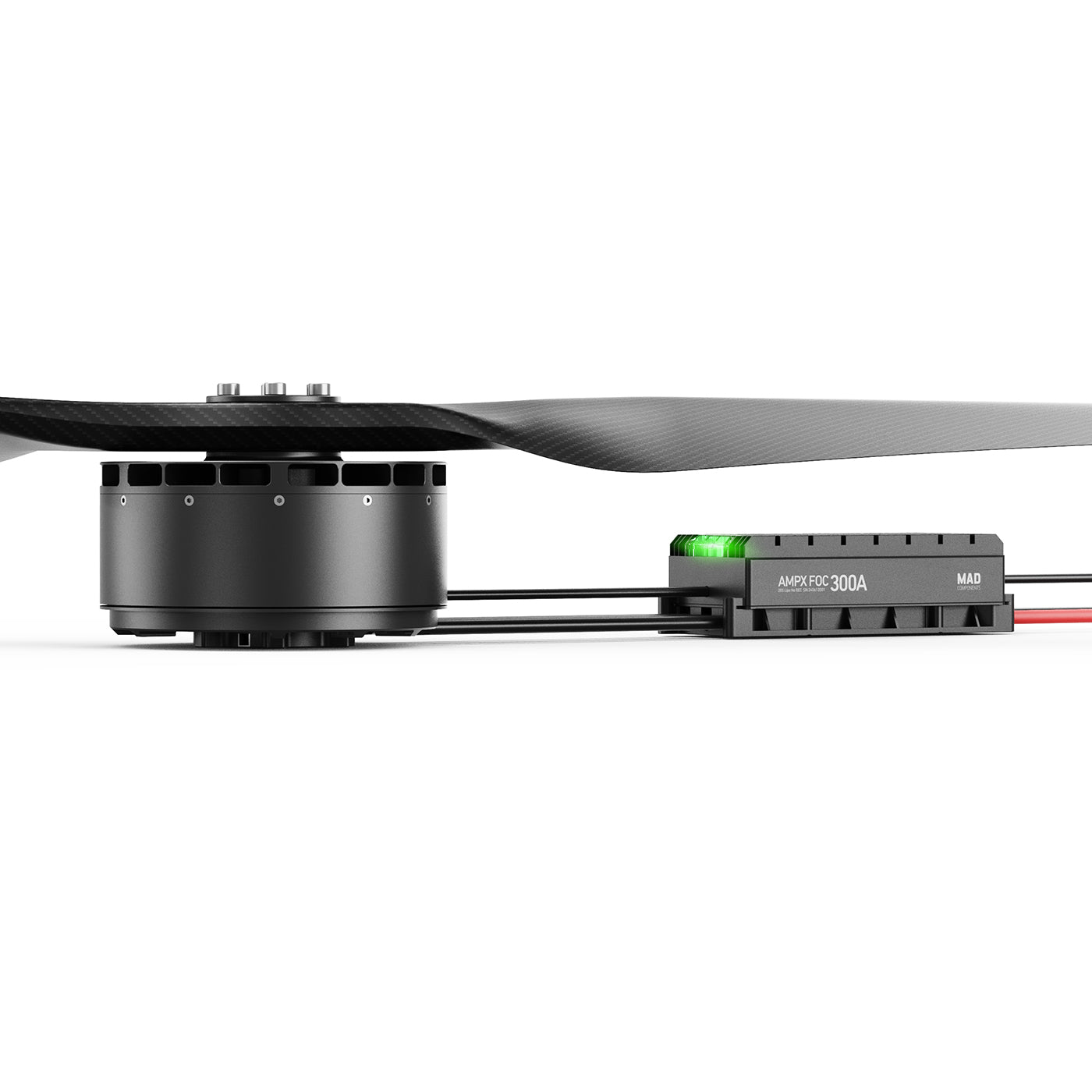

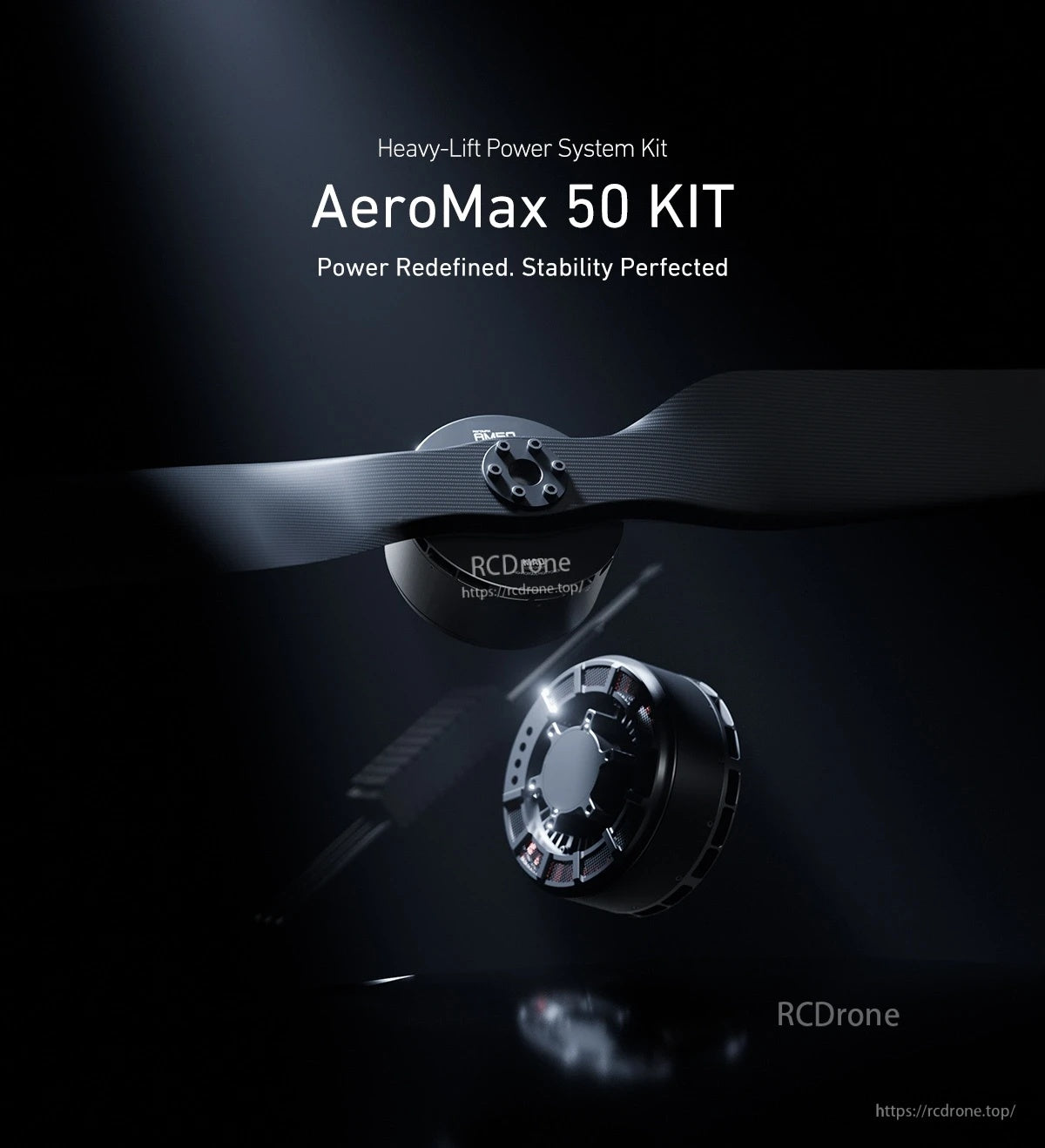

এয়ারোম্যাক্স 50 কিট একটি বড় প্রপেলারকে একটি ব্রাশলেস মোটরের সাথে যুক্ত করে ভারী-লিফট ড্রোন পাওয়ার সেটআপের জন্য।

এএম50 34KV সেটআপ 50 কেজি রেটেড থ্রাস্ট, 105.9 কেজি পিক থ্রাস্ট এবং 4.4 কেজি মোটর ওজন তালিকাভুক্ত করে, ভ্যাকুয়াম-সিল করা কয়েল এবং রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণের সাথে।

এয়ারোম্যাক্স 50 পাওয়ার সিস্টেম কিট একটি 34KV মোটরকে একটি AMPX FOC 300A 28S ESC এর সাথে যুক্ত করে এবং সেটআপের জন্য মৌলিক প্যারামিটার এবং কার্ভ ডেটা অন্তর্ভুক্ত করে।

পরীক্ষার ডেটা থ্রোটল, ভোল্টেজ, কারেন্ট, RPM, থ্রাস্ট, টর্ক, এবং এয়ারোম্যাক্স 50 34KV সিস্টেমের জন্য দক্ষতা তালিকাভুক্ত করে AMPX FOC 300A 28S ESC এবং FLUXER PRO 61x17 প্রপের সাথে 98V এ।

মোটর এবং ইএসসি মাত্রা বিবরণ আপনার পাওয়ার সিস্টেম নির্মাণে মাউন্টিং, কেবল রাউটিং এবং সংযোগকারী ক্লিয়ারেন্স পরিকল্পনা করতে সহায়তা করে।

কিটটিতে একটি AMPX FOC ইএসসি ওয়্যারিং সিকোয়েন্স রেফারেন্স এবং আপনার পাওয়ার সেটআপ পরিকল্পনার জন্য 61x17 বা 65x18 এর Fluxer Pro প্রপ সাইজ অপশন অন্তর্ভুক্ত রয়েছে।

AMPX FOC ইএসসি প্ল্যাটফর্ম OTA আপডেটের সাথে সহজ টিউনিং সমর্থন করে, পাশাপাশি নমনীয় ইন্টিগ্রেশনের জন্য ডুয়াল CAN/PWM থ্রটল ইনপুট।

উচ্চ-কার্যকারিতা কার্বন ফাইবার প্রপেলারগুলি একটি জীব-বিষয়ক এয়ারফয়েল এবং 3D টুইস্ট ডিজাইনের সাথে শক্তি, হ্রাসকৃত ফ্লাটার এবং কম শব্দের জন্য অবস্থান করা হয়েছে।

বিবরণ

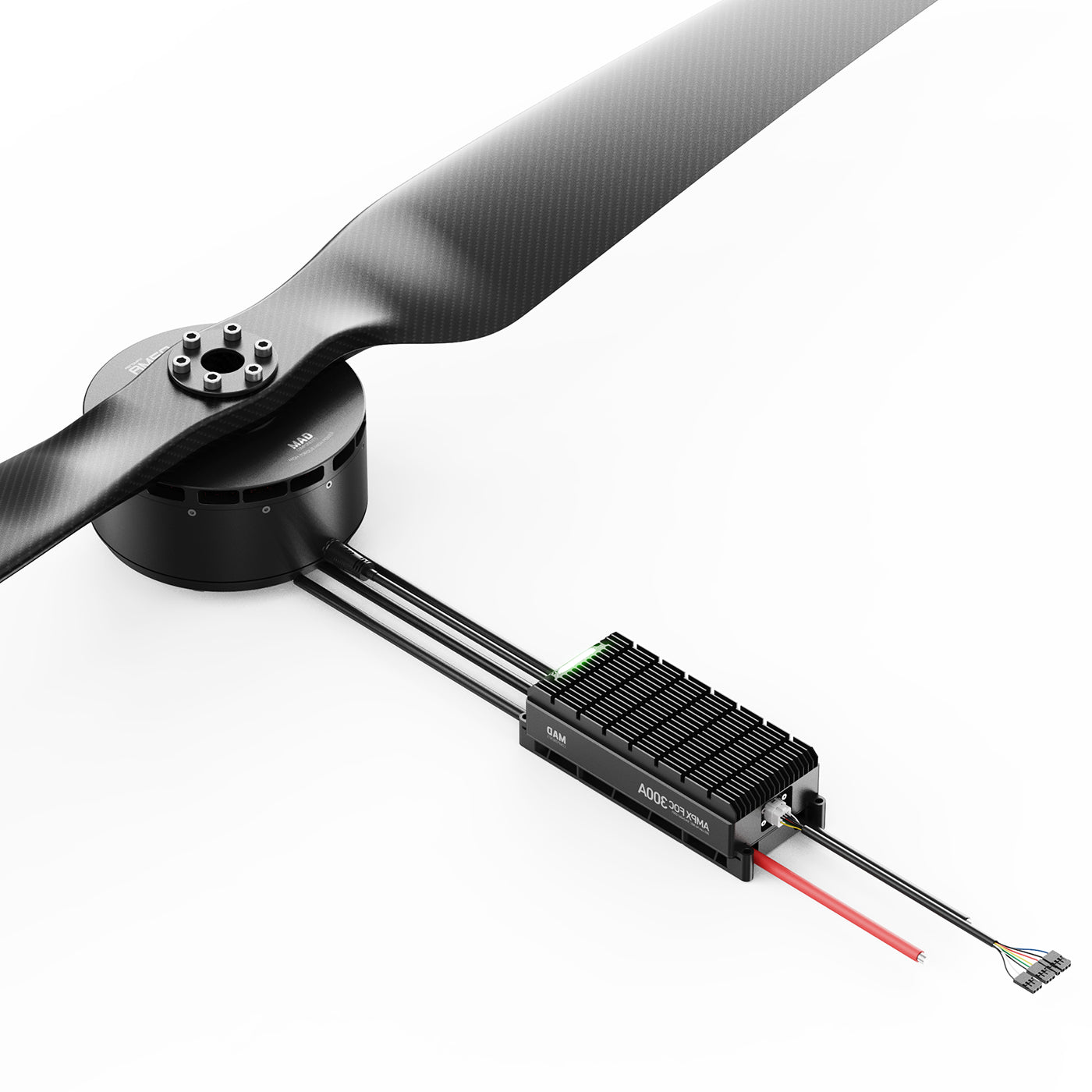

AeroMax 50 ভারী-লিফট পাওয়ার সিস্টেম কিট একটি বড় প্রপেলারকে একটি ব্রাশলেস মোটরের সাথে যুক্ত করে একটি পরিষ্কার, একীভূত ড্রাইভ সেটআপের জন্য।

MAD AM50 34KV সেটআপ 50 কেজি রেটেড থ্রাস্ট, 105.9 কেজি পিক থ্রাস্ট, 4.4 কেজি ডিজাইন এবং ভ্যাকুয়াম-সিল করা কয়েল এবং রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণের মতো বৈশিষ্ট্যগুলি তালিকাভুক্ত করে।

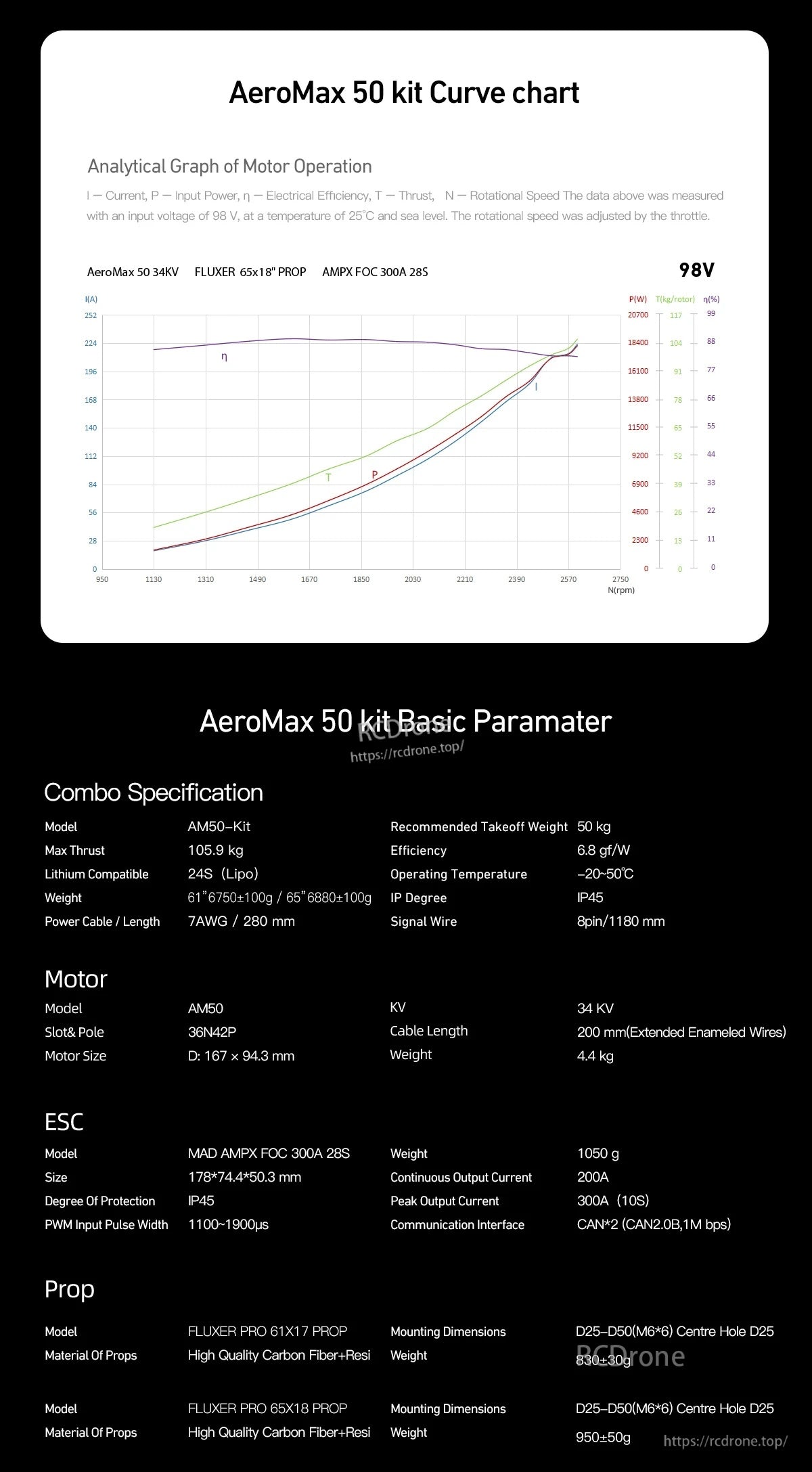

AeroMax 50 কিটের প্যারামিটারগুলি AM50 34KV মোটর, AMPX FOC 300A 28S ESC এবং উপলব্ধ FLUXER প্রপ বিকল্পগুলি সংক্ষেপে উপস্থাপন করে।

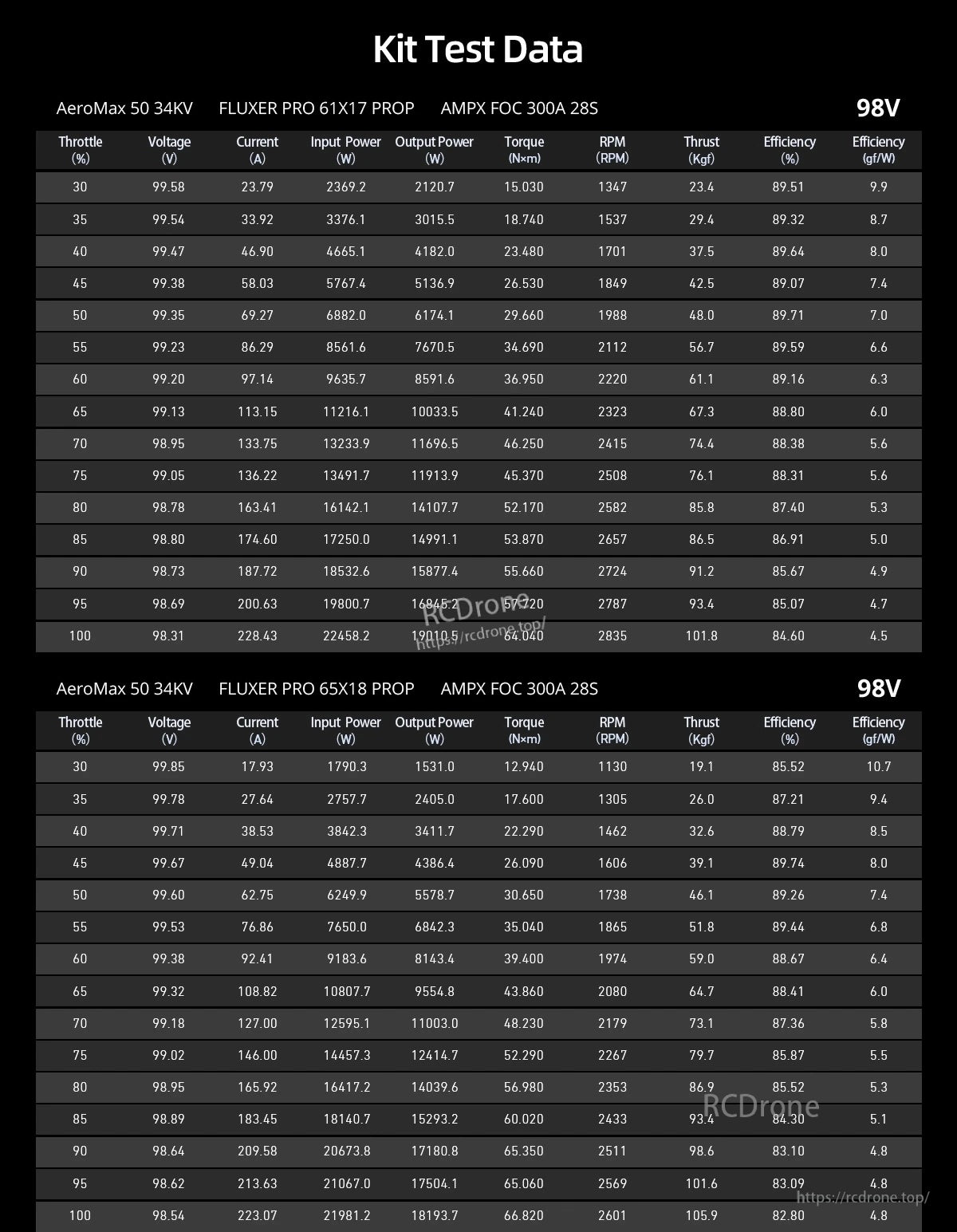

98V বেঞ্চ টেস্ট ডেটা থ্রোটল পয়েন্টগুলি ভোল্টেজ, কারেন্ট, RPM, থ্রাস্ট, টর্ক এবং কার্যকারিতা সহ AeroMax 50 34KV কিটের জন্য AMPX FOC 300A 28S ESC এবং FLUXER PRO 61x17 প্রপ ব্যবহার করে তালিকাভুক্ত করে।

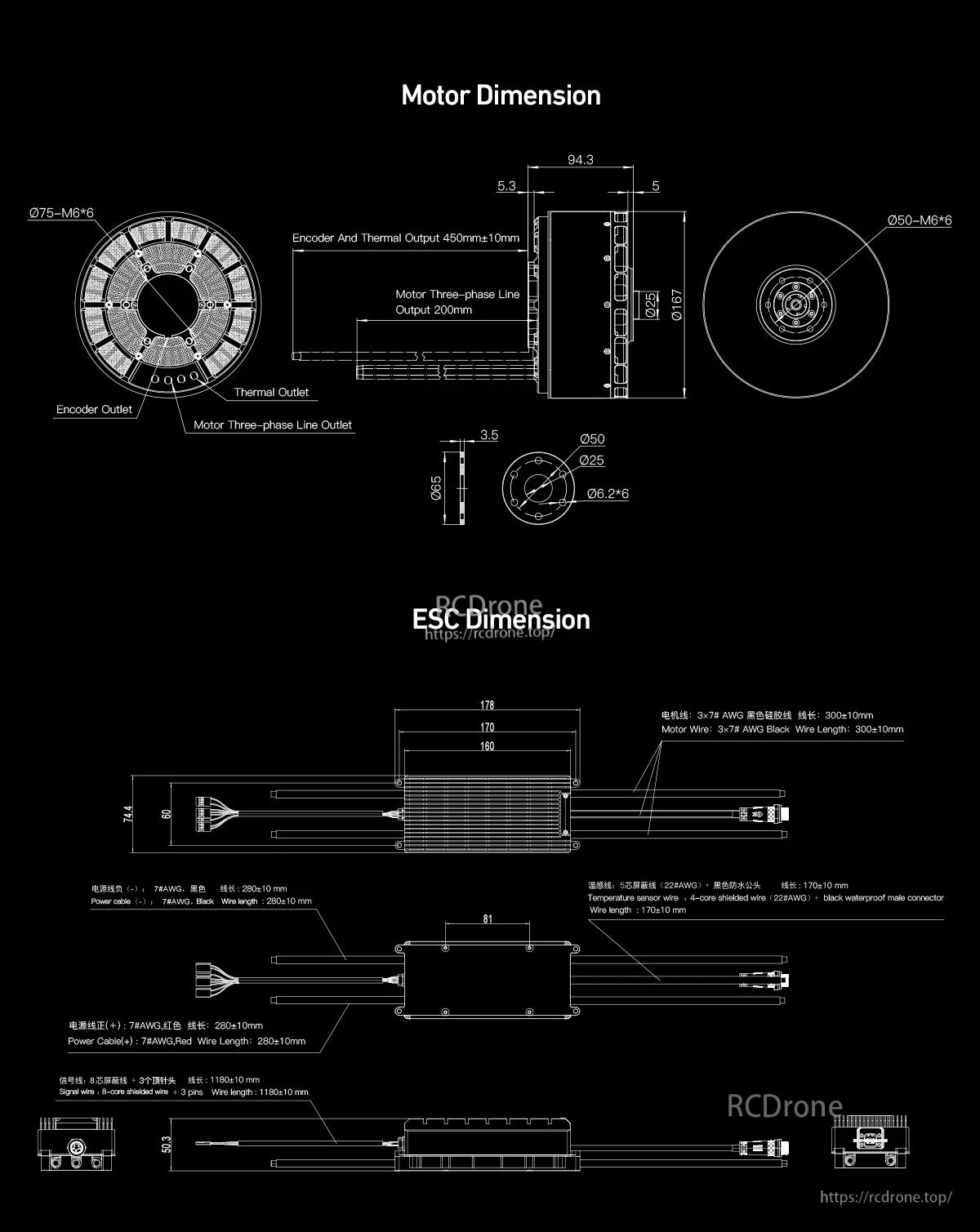

মোটর এবং ESC মাত্রা অঙ্কনগুলি AM50 পাওয়ার সিস্টেম কিট ইনস্টল করার আগে মাউন্টিং হোল স্পেসিং এবং সামগ্রিক ফিট নিশ্চিত করতে সহায়তা করে।

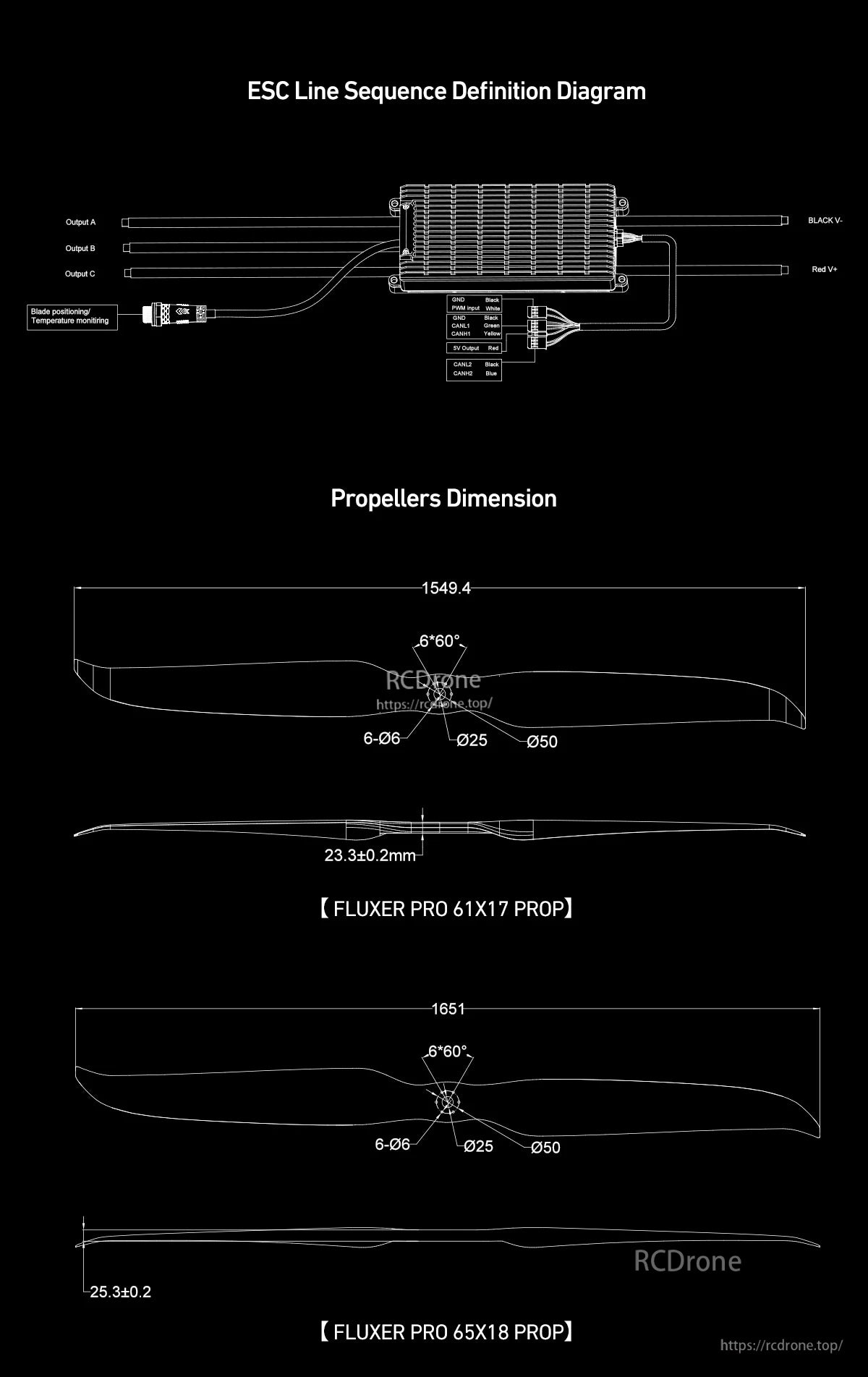

কিটটিতে একটি ESC লাইন সিকোয়েন্স ওয়্যারিং রেফারেন্স এবং 61x17 এবং 65x18 আকারের মাত্রাবদ্ধ FLUXER PRO প্রপ বিকল্পগুলি অন্তর্ভুক্ত রয়েছে।

AMPX FOC ESC সিস্টেম OTA টিউনিং, ডুয়াল CAN/PWM থ্রোটল ইনপুট সমর্থন করে এবং পাওয়ার স্টেজের জন্য SiC MOSFETs ব্যবহার করে।

এই উচ্চ-কার্যকারিতা কার্বন ফাইবার প্রপেলারগুলি একটি জীব-বিষয়ক এয়ারফয়েল এবং 3D টুইস্ট ডিজাইন ব্যবহার করে, শক্তি, অ্যান্টি-ফ্লাটার কর্মক্ষমতা এবং শব্দ হ্রাসে উল্লেখযোগ্য লাভের সাথে।

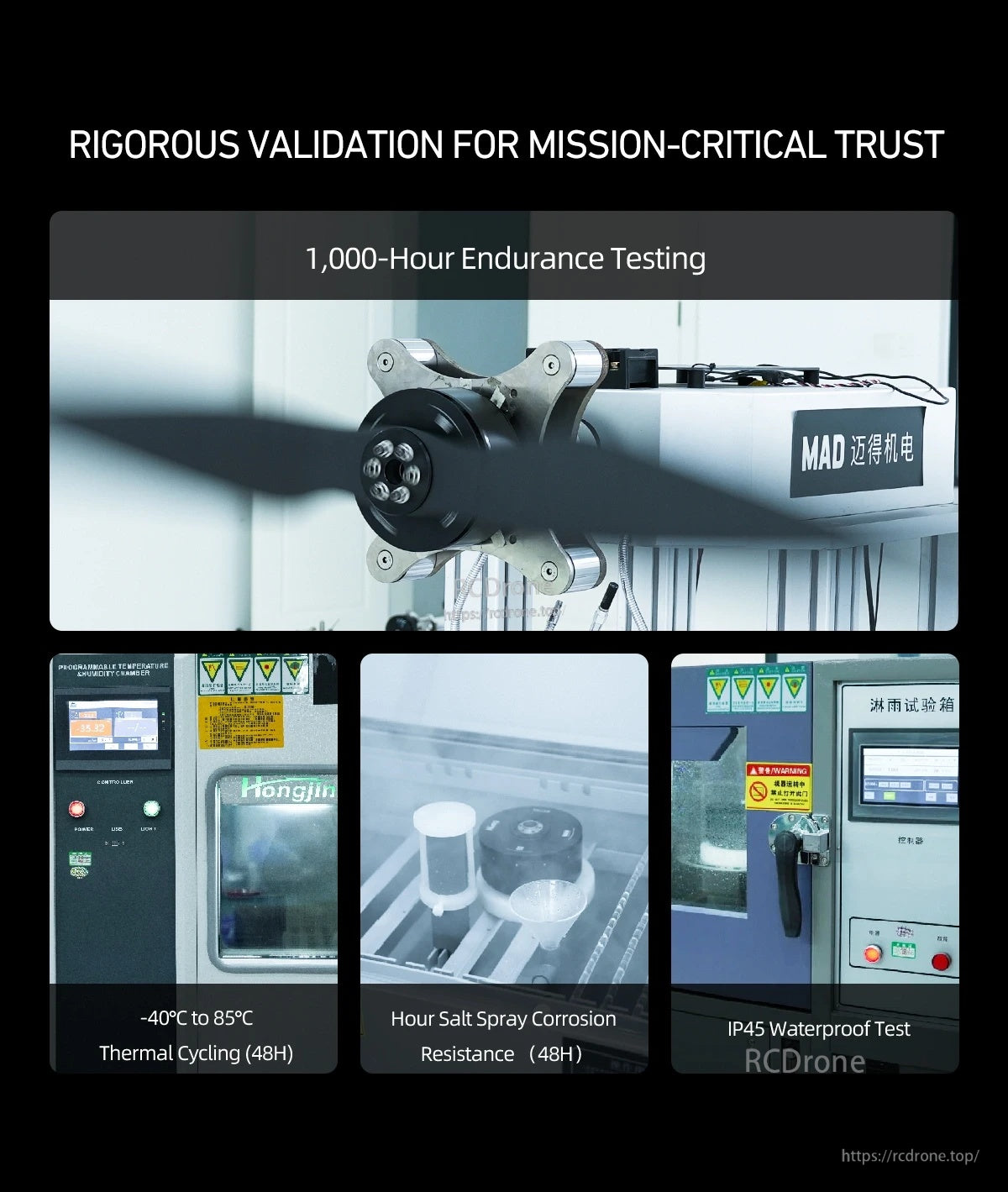

MAD AM50 পাওয়ার সিস্টেমের উপাদানগুলি সহনশীলতা পরীক্ষার সাথে যাচাই করা হয়েছে, -40°C থেকে 85°C তাপীয় চক্র, 48-ঘণ্টার লবণ স্প্রে ক্ষয় পরীক্ষার এবং IP45 জলরোধী পরীক্ষার মাধ্যমে।
