Overview

WTGPS-BD একটি কমপ্যাক্ট ডুয়াল-সিস্টেম পজিশনিং মডিউল যা GPS + BeiDou কে একত্রিত করে মাল্টি-কনস্টেলেশন রিসেপশন (GLONASS/GALILEO/QZSS/SBAS) সহ। এটি ZhongKeWei AT6558 লো-পাওয়ার GNSS SoC ব্যবহার করে এবং 32 চ্যানেল সমর্থন করে উচ্চ ট্র্যাকিং সংবেদনশীলতা (-162 dBm) এবং CEP50 < 2.5 m। একটি Type-C পোর্ট প্লাগ-এন্ড-প্লে ডেটা অ্যাক্সেস প্রদান করে, যখন একটি IPX অ্যান্টেনা সংযোগকারী আপনাকে শক্তিশালী সিগন্যালের জন্য একটি বাইরের সক্রিয় অ্যান্টেনা ব্যবহার করতে দেয়। PCB এছাড়াও একটি TTL সিরিয়াল ইন্টারফেস সংরক্ষণ করে, এবং একটি অনবোর্ড শক্তি-সংরক্ষণ ক্যাপাসিটর পাওয়ার-অফের পরে সংক্ষিপ্ত সময়ের জন্য ডেটা সংরক্ষণ করে। সাধারণ ব্যবহারের মধ্যে যানবাহন নেভিগেশন, হ্যান্ডহেল্ড পজিশনিং এবং পরিধানযোগ্য ডিভাইস অন্তর্ভুক্ত।

html

মূল বৈশিষ্ট্যসমূহ

  • মাল্টি-GNSS রিসেপশন: BDS, GPS, GLONASS, GALILEO, QZSS, SBAS

  • চিপসেট: ৪র্থ প্রজন্মের কম-শক্তির GNSS SoC AT6558

  • &সংবেদনশীলতা: ট্র্যাকিং -162 dBm; পুনরুদ্ধার -160 dBm

  • শুরু করার সময়: ঠান্ডা শুরু ≤ 32 সেকেন্ড; গরম শুরু ≤ 1 সেকেন্ড; পুনরুদ্ধার ≤ 1 সেকেন্ড

  • ক্যাপচার স্তর: ঠান্ডা-শুরু -148 dBm, গরম-শুরু -156 dBm

  • অ্যান্টেনা সিস্টেম: π-প্রকার 50 Ω নেটওয়ার্ক; VSWR < 1.65 (উদাহরণ ~1:1.6073), রিটার্ন লস ~-12. 644 dB

  • ইন্টারফেস:

    • USB টাইপ-C (প্লাগ &এবং প্লে টু পিসি)

    • IPX সংযোগকারী বাহ্যিক সক্রিয় অ্যান্টেনার জন্য

    • সংরক্ষিত TTL সিরিয়াল হেডার (3.3–5 V সরবরাহ)

  • অ্যান্টেনা বিকল্প: বাহ্যিক 27 dB উচ্চ-গেইন সক্রিয় অ্যান্টেনা (চৌম্বক ভিত্তি) অথবা সিরামিক প্যাচ অ্যান্টেনা

  • সুবিধাসমূহ: উচ্চ সংবেদনশীলতা, কম শক্তি খরচ, কম খরচ

বিশেষ উল্লেখ

সূচক প্রযুক্তিগত প্যারামিটার
সংকেত গ্রহণ BDS, GPS, GLONASS, GALILEO, QZSS, SBAS
আরএফ চ্যানেল সংখ্যা 3-চ্যানেল আরএফ, একসাথে গ্রহণ করে BDS + GPS + GLONASS
ঠান্ডা শুরু TTFF ≤ 32 সেকেন্ড
গরম শুরু TTFF ≤ 1 সেকেন্ড
পুনরুদ্ধার TTFF ≤ 1 সেকেন্ড
ধরা স্তরঠান্ডা: -148 dBm; গরম: -156 dBm
পুনরুদ্ধার সংবেদনশীলতা -160 dBm
ট্র্যাকিং সংবেদনশীলতা -162 dBm
অ্যান্টেনা মেলানো π-প্রকার 50 Ω নেটওয়ার্ক; VSWR < 1.65

আকার

  • পিসিবি আকার: 38 মিমি × 25.7 মিমি × 4.9 মিমি

  • মাউন্টিং-হোলের ব্যবধান (কেন্দ্র থেকে কেন্দ্র): 20 মিমি (প্রস্থ) × 30 মিমি (উচ্চতা)

পিন সংজ্ঞা (TTL হেডার)

নং নাম ফাংশন
1 VCC শক্তি ইনপুট 3.3 V–5 V
2 RXD সিরিয়াল ডেটা ইনপুট, TTL
3 TXD সিরিয়াল ডেটা আউটপুট, TTL
4 GND গ্রাউন্ড

বাহ্যিক অ্যান্টেনা বিকল্প

  • 27 dB উচ্চ-গেইন অমনি-দিকনির্দেশক সক্রিয় অ্যান্টেনা, ~3 মিটার ক্যাবল, চৌম্বক ভিত্তি (IPX অ্যাডাপ্টারের মাধ্যমে)

  • সিরামিক প্যাচ অ্যান্টেনা একীভূত ইনস্টলেশনের জন্য

শিল্প RS485 ভ্যারিয়েন্ট — WTGPS-M

শিল্প বাসের জন্য, WTGPS-M ভ্যারিয়েন্ট RS485 (MODBUS-শৈলী) এর মাধ্যমে আউটপুট করে একটি IP68 অ্যালুমিনিয়াম আবরণে শিল্ডেড ক্যাবলের সাথে।

ওয়্যারিং (WTGPS-M):

  • লাল – VCC: +5 V ~ +36 V

  • হলুদ – A: RS485 A

  • সবুজ – B: RS485 B

  • কালো – GND: গ্রাউন্ড

এনক্লোজার হাইলাইটস: IP68 জলরোধী/ধূলিরোধী/শক-প্রতিরোধী অ্যালুমিনিয়াম শেল; অ্যান্টি-ইন্টারফেরেন্সের জন্য শিল্ডেড কেবল।

সুবিধা বনাম সাধারণ মডিউল

  • জিপিএস + বেইডু (শুধুমাত্র জিপিএস নয়)

  • ইউএসবি টাইপ-সি প্লাগ-এন্ড-প্লে (কোন ম্যানুয়াল সিরিয়াল সেটআপের প্রয়োজন নেই)

  • সঠিক 50 Ω, π-নেটওয়ার্ক অ্যান্টেনা মেলানো

  • দ্রুত ঠান্ডা শুরু (~32 সেকেন্ড) বনাম ~3 মিনিট মৌলিক মডিউলগুলোর উপর

অ্যাপ্লিকেশন

যান/সম্পদ ট্র্যাকিং, হ্যান্ডহেল্ড ডেটা সংগ্রহকারী, পরিধানযোগ্য, রোবোটিক্স এবং ফ্লাইট-কন্ট্রোল ইন্টিগ্রেশন (TTL/USB এর মাধ্যমে), আর্দুইনো-ভিত্তিক পজিশনিং প্রকল্প, এবং সাধারণ GNSS মূল্যায়ন।

কি অন্তর্ভুক্ত (বোর্ড সংস্করণ)

  • WTGPS-BD GNSS মডিউল (টাইপ-C &এবং IPX সহ PCB)

  • 4-পিন TTL হেডার (ছবিতে যেমন)

ডকুমেন্টেশন &এবং সরঞ্জাম উপলব্ধ: সফটওয়্যার, ম্যানুয়াল, ডেটাশিট, প্রোটোকল।

বিস্তারিত

WitMotion WTGPS, Dual GPS+BEIDOU module with high precision, low power consumption, and multi-system support for navigation in vehicles, wearables, and handheld devices.

GPS+BEIDOU ডুয়াল পজিশনিং মডিউল <2.5m নির্ভুলতা এবং -162dBm সংবেদনশীলতা সহ। 4-জেন লো-পাওয়ার GNSSOC চিপ বৈশিষ্ট্যযুক্ত, BDS, GPS, BEIDOU, GLONASS, GALILEO, QZSS, SBAS সমর্থন করে। যানবাহন নেভিগেশন, হ্যান্ডহেল্ড ডিভাইস, পরিধানযোগ্যদের জন্য আদর্শ।

WitMotion WTGPS, High-sensitivity 32-channel GPS/BDS/GLONASS multi-system navigation.

উচ্চ সংবেদনশীলতা 32 চ্যানেল, BDS/GPS/GLONASS সমর্থন করে, বহু-সিস্টেম নেভিগেশন ফেডারেশন।

WitMotion WTGPS provides satellite search with low VSWR, built-in antenna detection, π-type impedance, and displays GPS data including location, time, signal strength, and satellite status.

WitMotion WTGPS কম VSWR সহ স্যাটেলাইট অনুসন্ধান, বিল্ট-ইন অ্যান্টেনা সনাক্তকরণ এবং π-প্রকার ইম্পিডেন্স অফার করে। এটি অবস্থান, সময়, সিগন্যাল শক্তি এবং স্যাটেলাইট স্থিতির মতো GPS ডেটা প্রদর্শন করে।

WitMotion WTGPS, Antenna impedance graph shows VSWR 1:1.6073, return loss -12.644 dB, and frequency range 500 MHz–800 MHz.

অ্যান্টেনা ইম্পিডেন্স কর্মক্ষমতা গ্রাফ যা নেটওয়ার্ক বিশ্লেষক, VSWR, রিটার্ন লস এবং স্মিথ চার্ট ডেটা প্রদর্শন করে। মূল মেট্রিকগুলির মধ্যে VSWR 1:1.6073, রিটার্ন লস -12.644 dB এবং ফ্রিকোয়েন্সি পরিসীমা 500 MHz থেকে 800 MHz।

WitMotion WTGPS, WitMotion provides GPS+BEIDOU, USB plug & play, π-type antenna impedance, and 32s cold start, overcoming others' limitations.

WitMotion GPS+BEIDOU, USB প্লাগ &এবং প্লে, π-প্রকার অ্যান্টেনা ইম্পিডেন্স, এবং 32s ঠান্ডা শুরু অন্যান্য সীমাবদ্ধতার বিরুদ্ধে অফার করে।

The WitMotion WTGPS module features an IPX interface, Type-C port, Farah capacitance, AT6558 chip for GPS/Beidou, and serial connectivity.

WitMotion WTGPS মডিউলে IPX ইন্টারফেস, টাইপ-C পোর্ট, ফারাহ ক্যাপাসিট্যান্স, GPS/Beidou এর জন্য AT6558 চিপ এবং সিরিয়াল সংযোগ অন্তর্ভুক্ত রয়েছে।

WitMotion WTGPS supports multiple satellite systems, has 3 RF channels, fast start times, high sensitivity, and compact size with VCC, RXD, TXD, GND pins.

WitMotion WTGPS BDS, GPS, GLONASS, GALILEO, QZSS, SBAS সমর্থন করে। 3-চ্যানেল RF, ≤32s ঠান্ডা শুরু, ≤1s গরম শুরু, -162dBm ট্র্যাকিং সংবেদনশীলতা। মাত্রা: 38×30×4.9mm। পিন: VCC, RXD, TXD, GND.

WitMotion WTGPS provides strong signal reception, supports RS485 MODBUS, connects multiple devices, includes 3-meter wire, high-gain antenna, magnet, and industrial connectivity.

WitMotion WTGPS বাহ্যিক এবং সিরামিক অ্যান্টেনার সাথে শক্তিশালী সংকেত গ্রহণ প্রদান করে। RS485 MODBUS প্রোটোকল সমর্থন করে, একাধিক ডিভাইসের সাথে কাজ করে। 3-মিটার তার, উচ্চ-গেইন অ্যান্টেনা, বিল্ট-ইন চুম্বক এবং শিল্প-গ্রেড সংযোগের সাথে আসে।

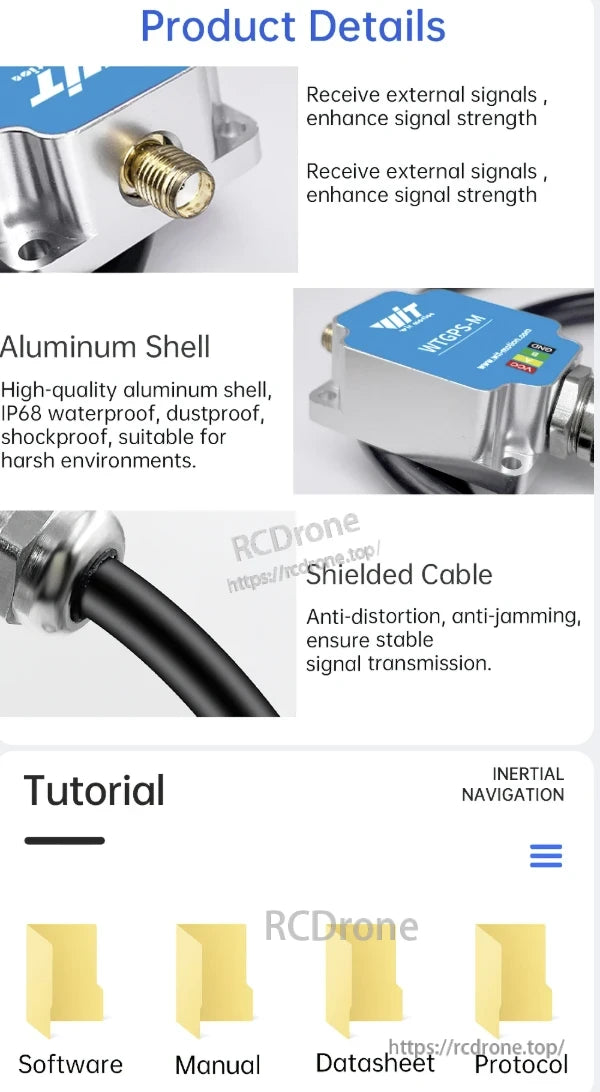

WitMotion WTGPS-M features an aluminum shell, IP68 protection, shielded cable, and includes software, manual, datasheet, and protocol for inertial navigation.

WitMotion WTGPS-M একটি অ্যালুমিনিয়াম শেলের সাথে, IP68 সুরক্ষা এবং শিল্ডেড কেবল। ইনর্শিয়াল নেভিগেশনের জন্য সফটওয়্যার, ম্যানুয়াল, ডেটাশিট এবং প্রোটোকল অন্তর্ভুক্ত রয়েছে।
