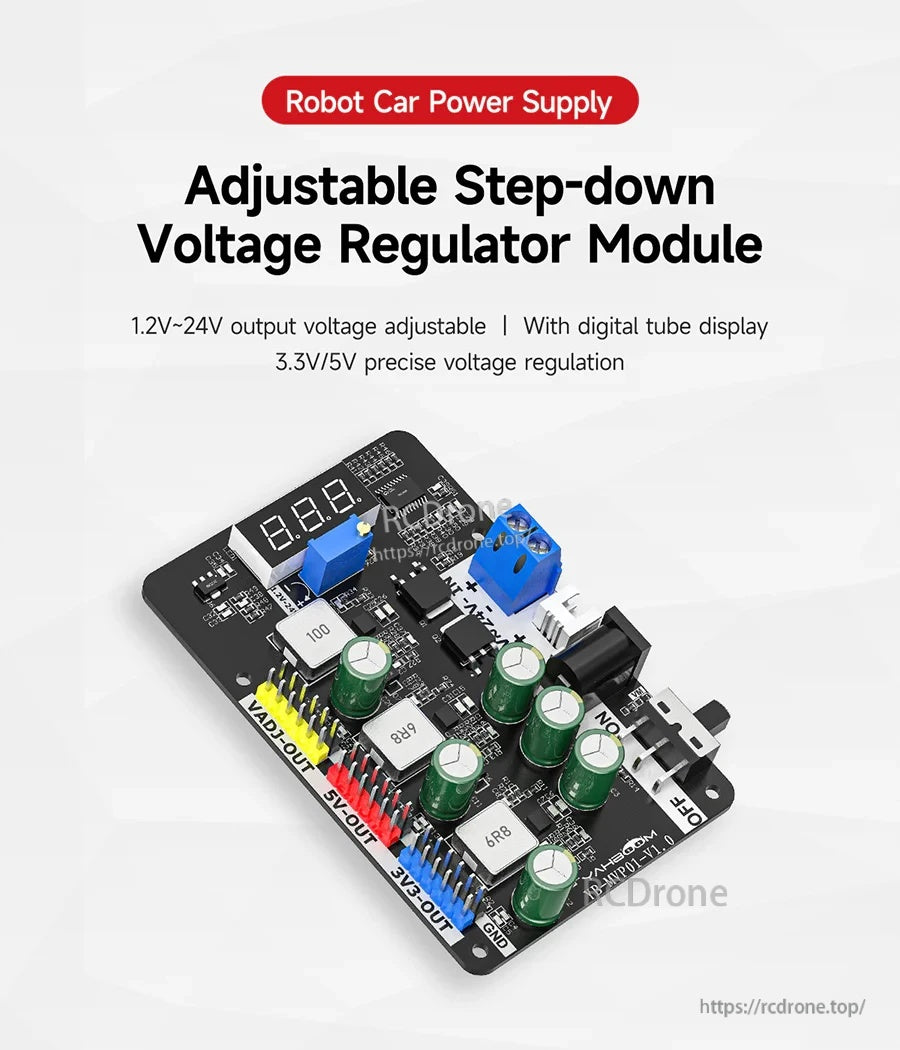

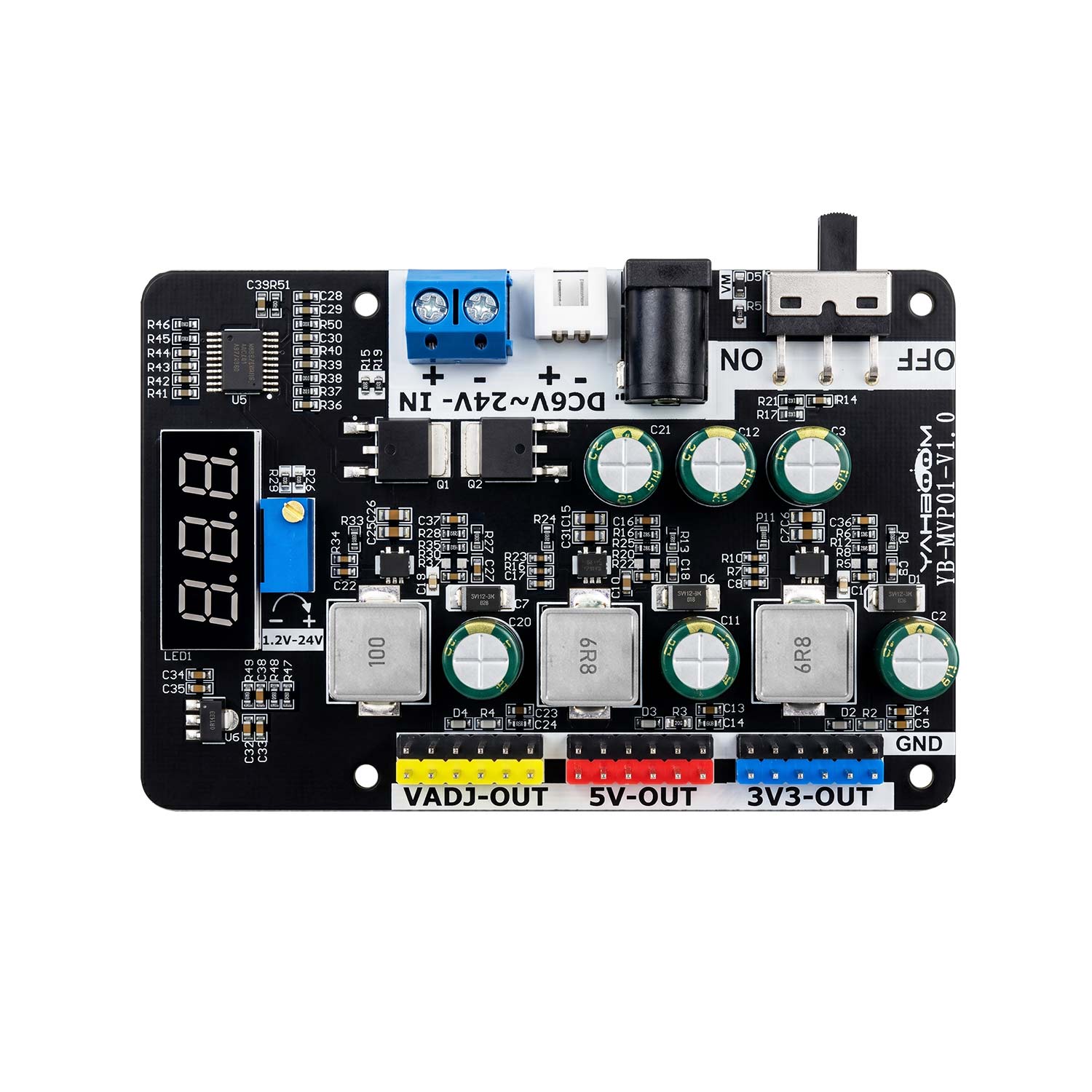

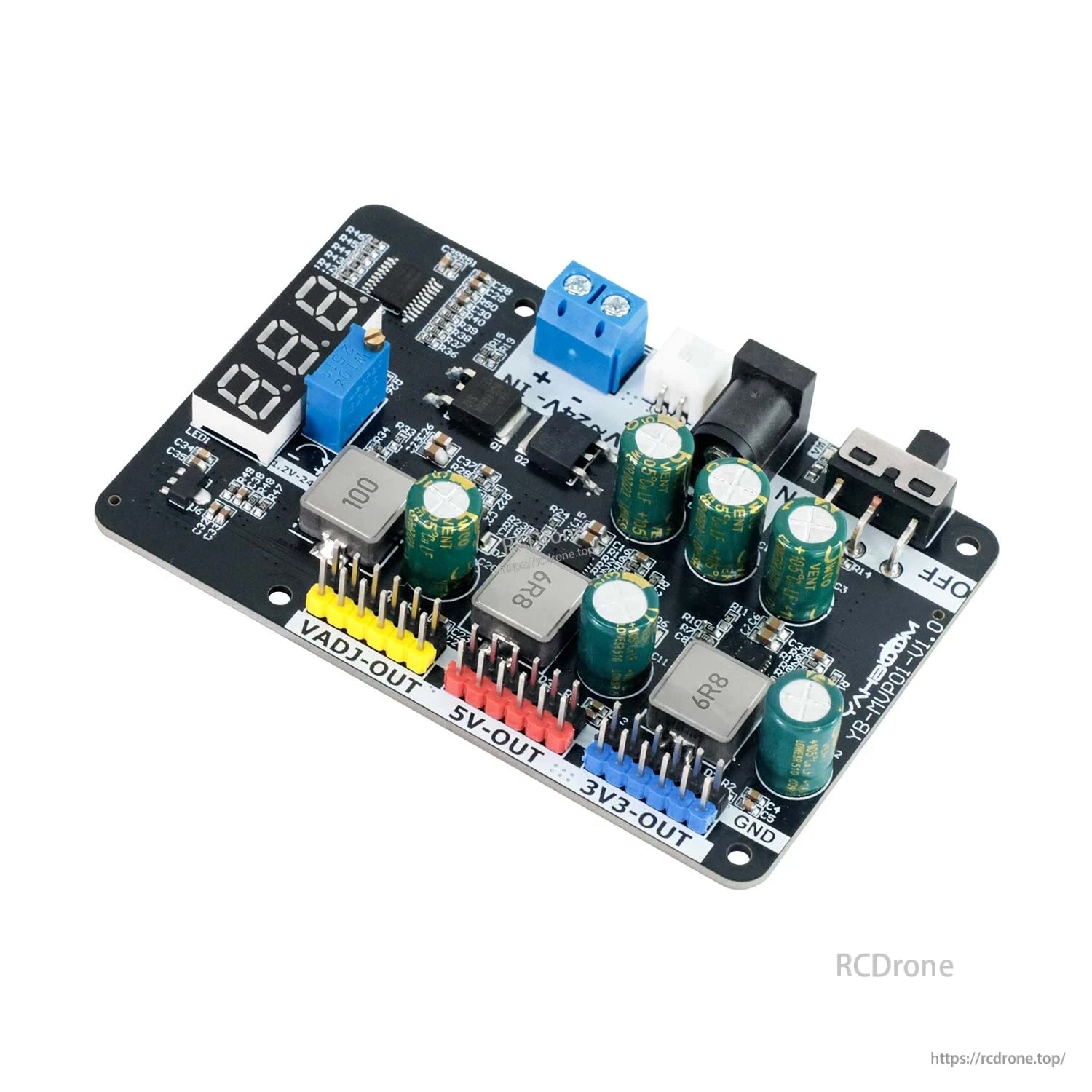

Yahboom YB-MVP01-V1.0 DC-DC ৬-২৪V থেকে ১.২-২৪V স্টেপ-ডাউন রেগুলেটর মডিউল ৫V ৩.৩V & ডিসপ্লে সহ
Yahboom YB-MVP01-V1.0 DC-DC ৬-২৪V থেকে ১.২-২৪V স্টেপ-ডাউন রেগুলেটর মডিউল ৫V ৩.৩V & ডিসপ্লে সহ
Yahboom
পিকআপের উপলভ্যতা লোড করা যায়নি
ওভারভিউ

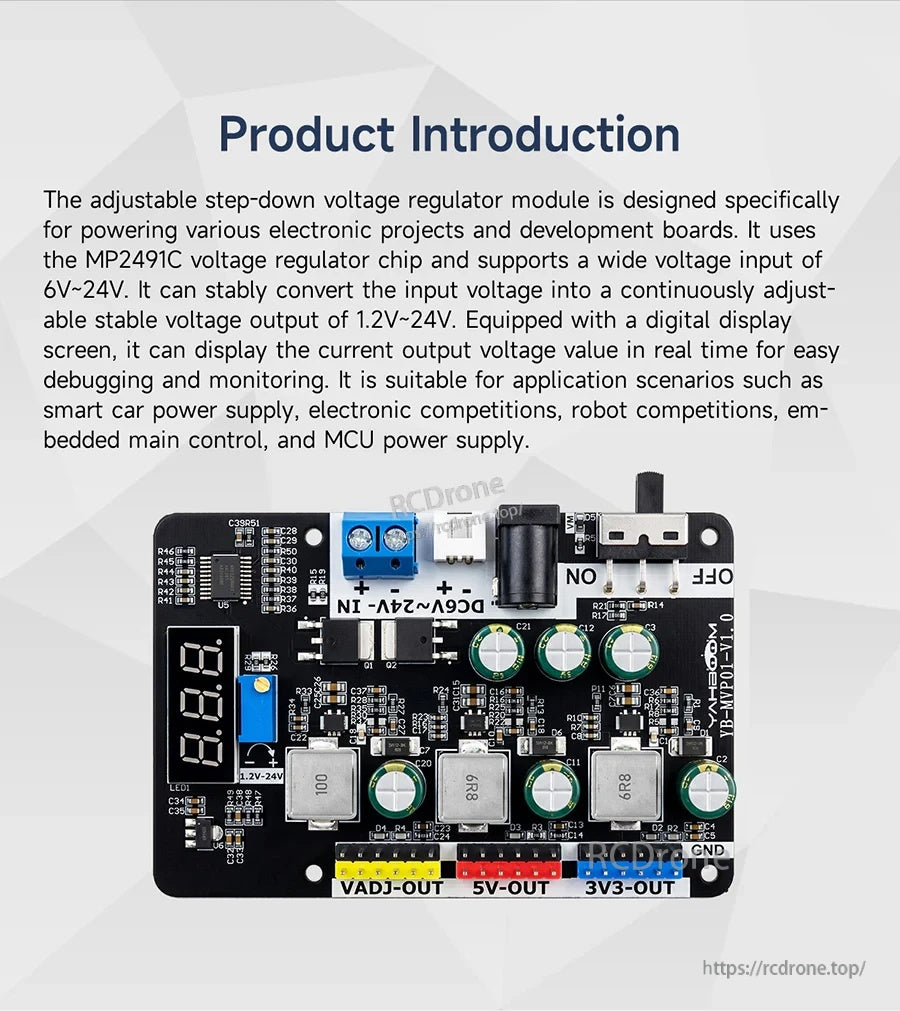

এই ডিসি-ডিসি অ্যাডজাস্টেবল স্টেপ-ডাউন ভোল্টেজ রিডাকশন এবং স্ট্যাবিলাইজেশন মডিউলটি ইলেকট্রনিক প্রকল্প এবং ডেভেলপমেন্ট বোর্ডগুলিকে পাওয়ার দেওয়ার জন্য ডিজাইন করা হয়েছে, যার ইনপুট রেঞ্জ 6V-24V। এটি তিনটি স্বাধীন আউটপুট প্রদান করে: একটি 1.2V-24V অ্যাডজাস্টেবল আউটপুট প্লাস স্থির 5V এবং 3.3V নিয়ন্ত্রিত আউটপুট, এবং রিয়েল-টাইম আউটপুট ভোল্টেজ মনিটরিংয়ের জন্য একটি ডিজিটাল টিউব ডিসপ্লে অন্তর্ভুক্ত করে।

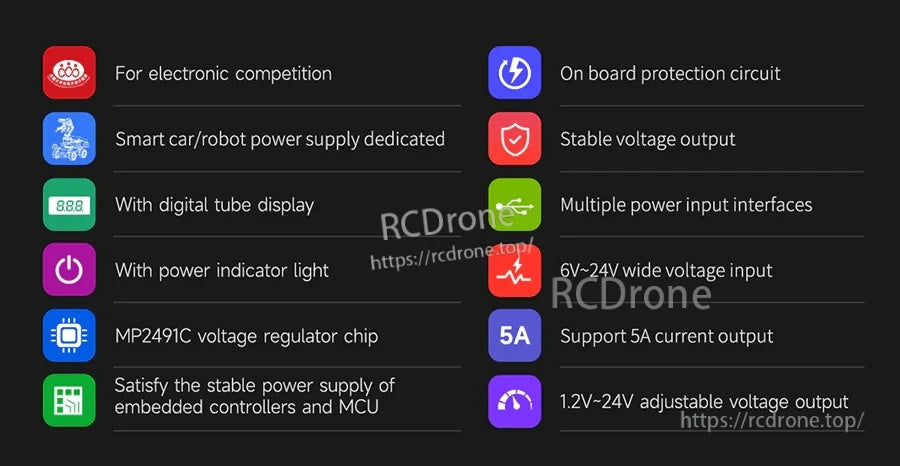

মূল বৈশিষ্ট্যসমূহ
- প্রশস্ত ইনপুট রেঞ্জ: 6V-24V ডিসি ইনপুট।

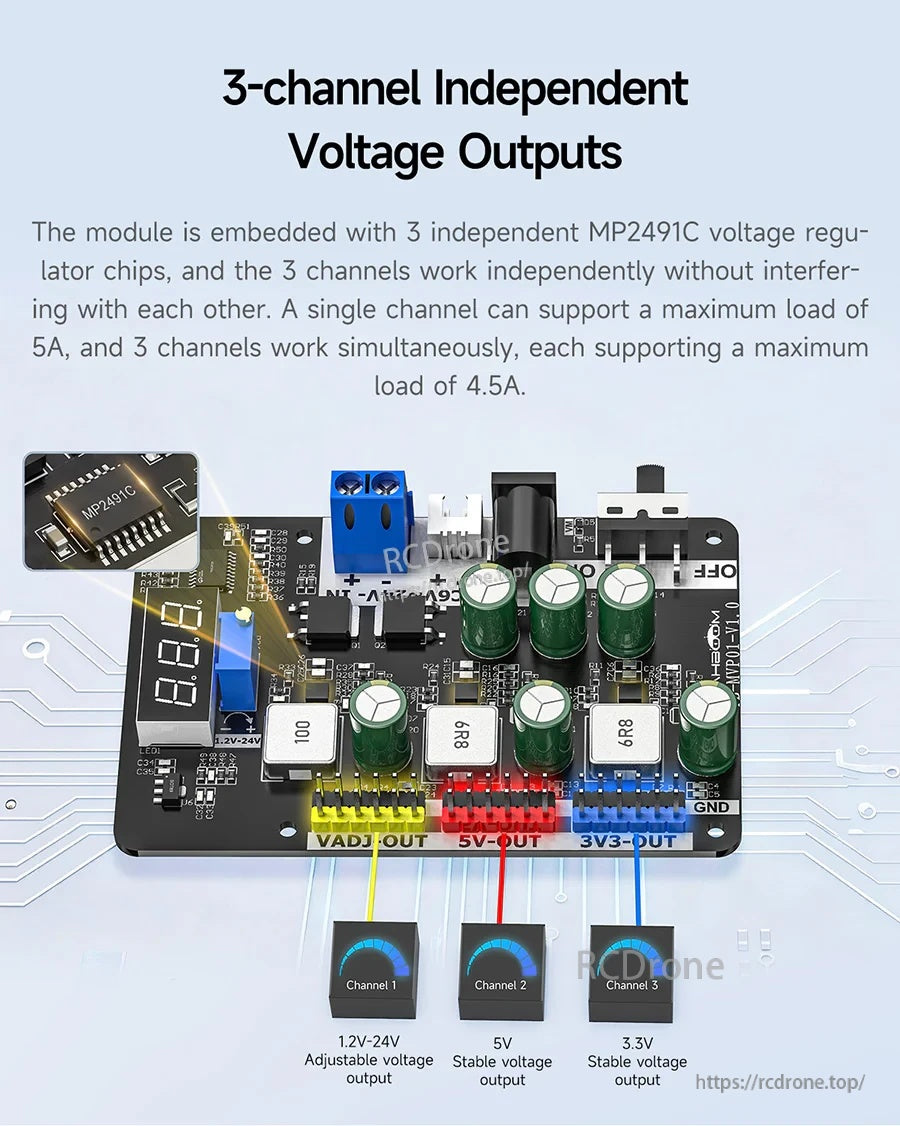

- ৩-চ্যানেল স্বাধীন আউটপুট: 1.2V-24V অ্যাডজাস্টেবল আউটপুট, 5V স্থিতিশীল আউটপুট, 3.3V স্থিতিশীল আউটপুট।

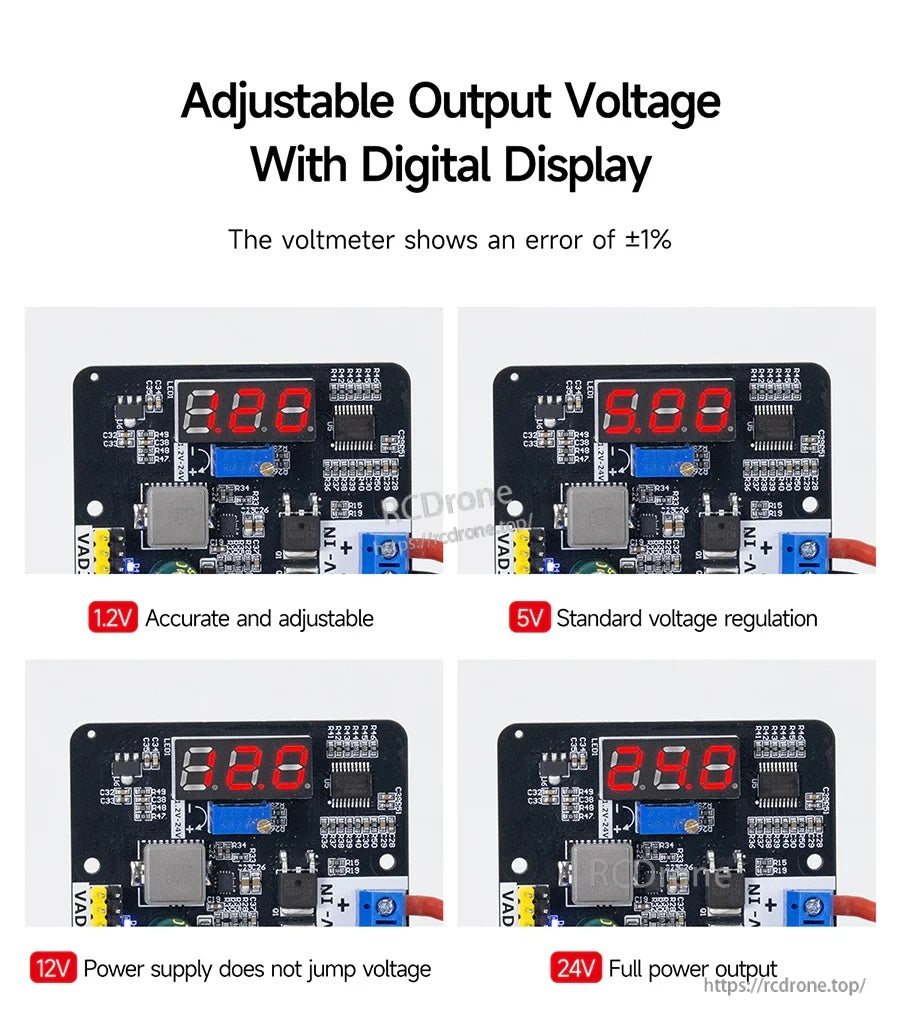

- ডিজিটাল ভোল্টেজ ডিসপ্লে: ডিজিটাল টিউব ভোল্টেজ প্রদর্শন করে; ভোল্টমিটার ত্রুটি: ±1%।

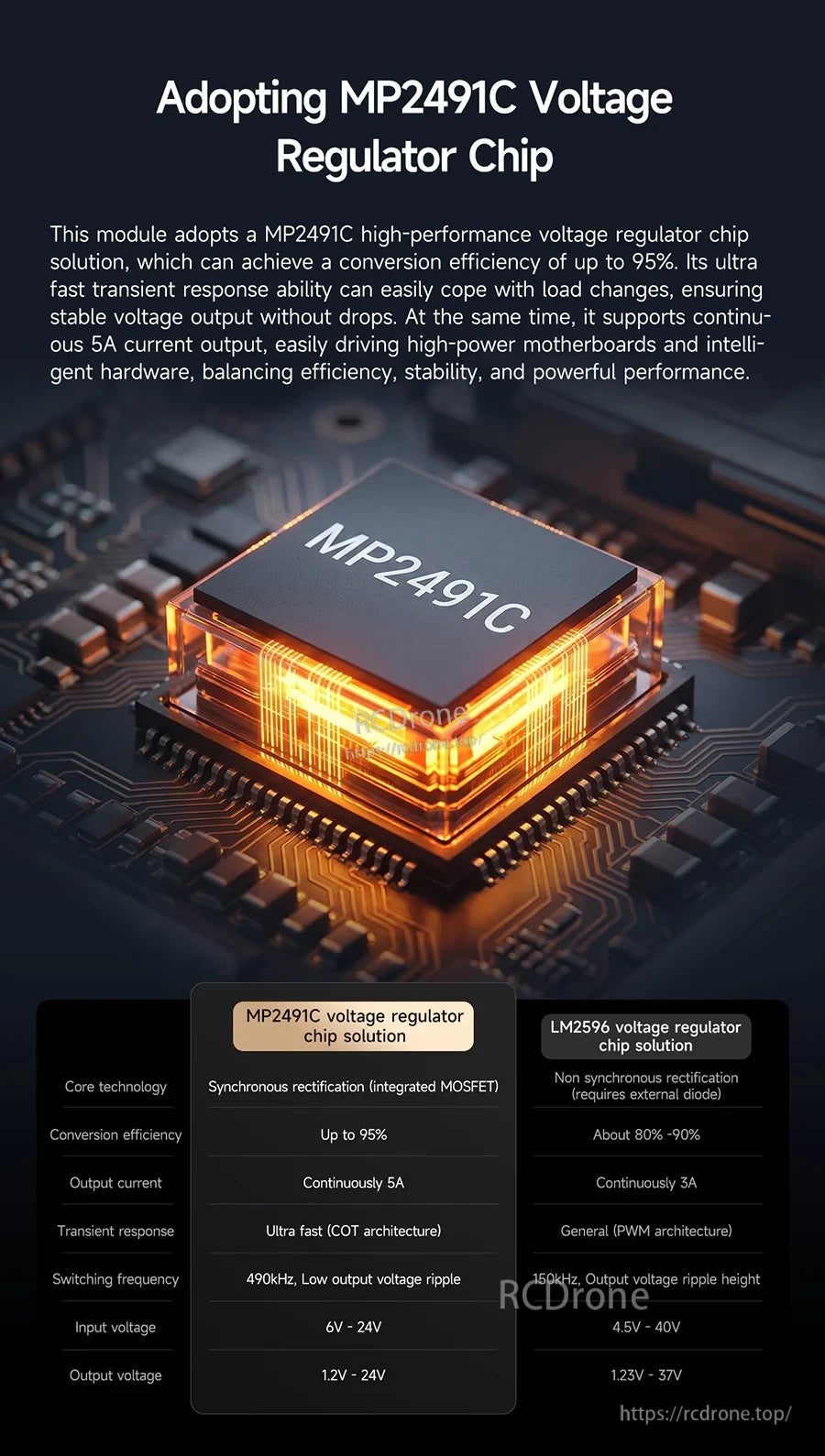

- MP2491C রেগুলেটর সলিউশন: রূপান্তর দক্ষতা 95% পর্যন্ত; সুইচিং ফ্রিকোয়েন্সি 490kHz (নিম্ন আউটপুট ভোল্টেজ রিপল)।

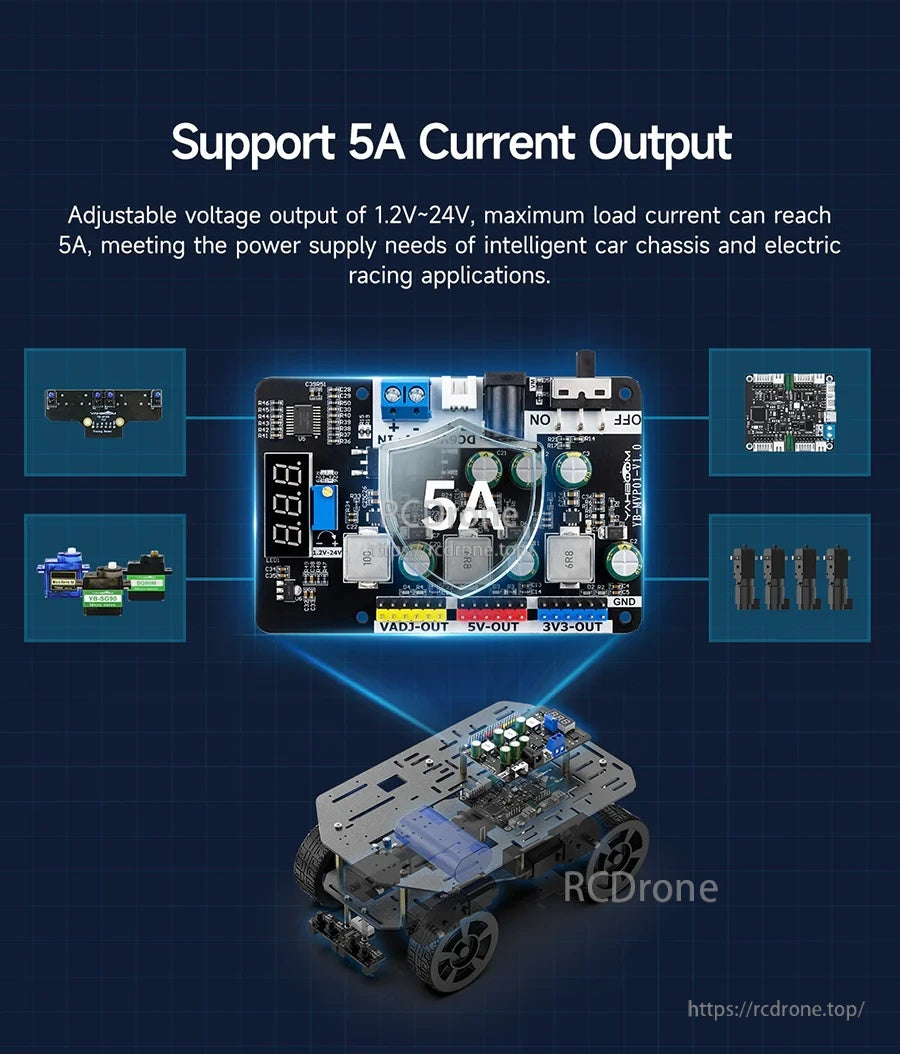

- বর্তমান ক্ষমতা: একক চ্যানেল সর্বাধিক ৫এ লোড সমর্থন করে; যখন ৩টি চ্যানেল একসাথে কাজ করে, প্রতিটি সর্বাধিক ৪.৫এ লোড সমর্থন করে।

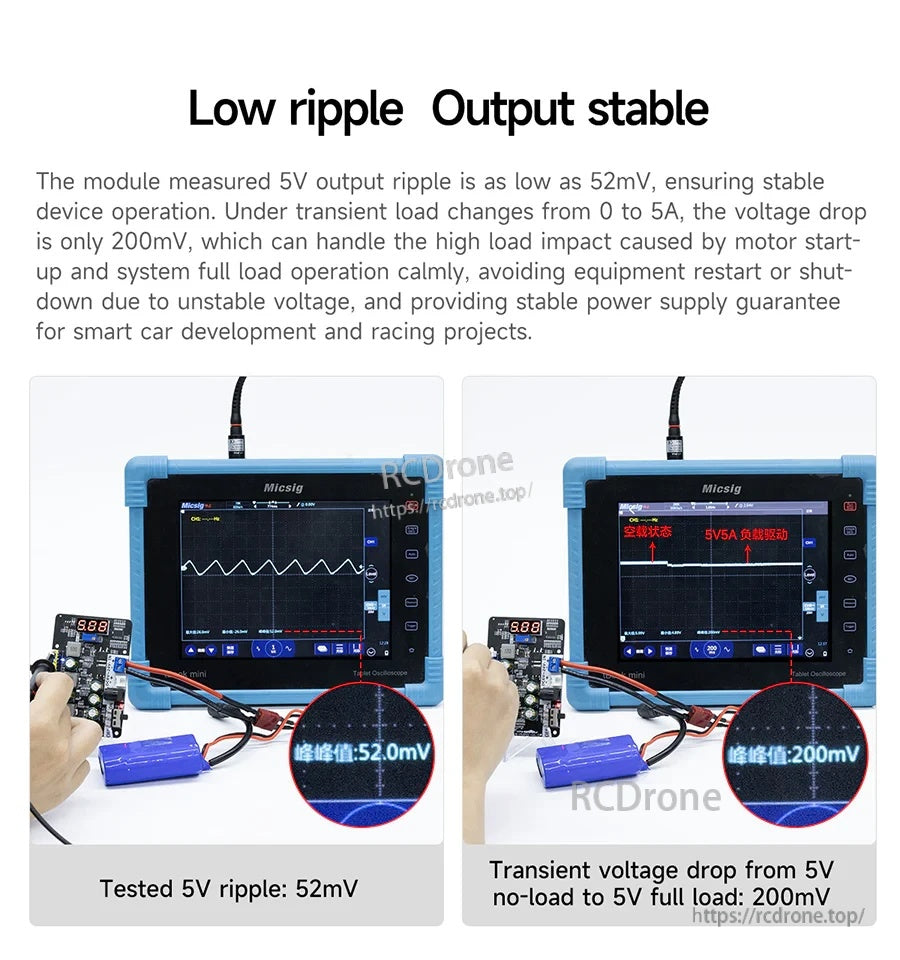

- নিম্ন তরঙ্গ, স্থিতিশীল আউটপুট: পরীক্ষিত ৫ভি তরঙ্গ: ৫২এমভি; ০এ থেকে ৫এ পর্যন্ত ক্ষণস্থায়ী ভোল্টেজ ড্রপ: ২০০এমভি।
- একাধিক পাওয়ার ইনপুট ইন্টারফেস: বিভিন্ন ইনপুট সংযোগ পদ্ধতি সমর্থন করে।

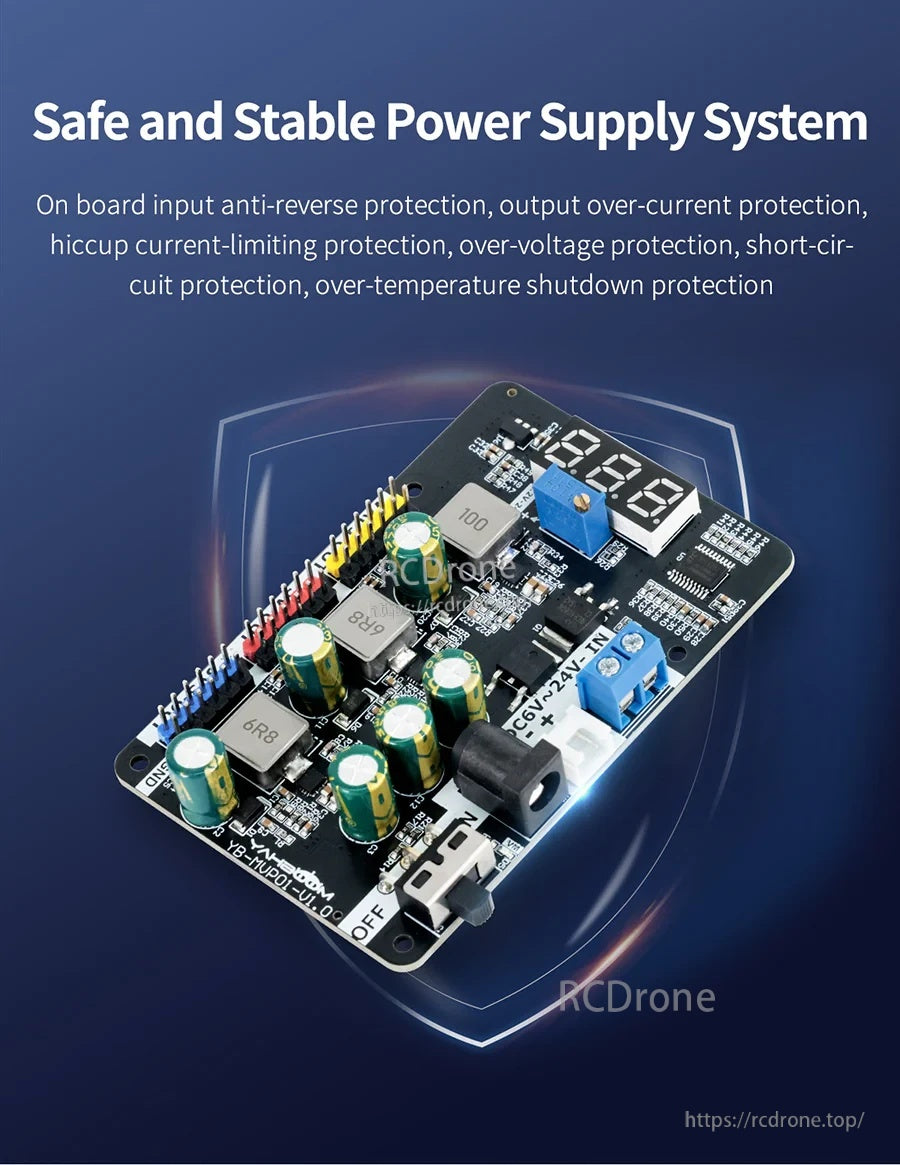

- অন-বোর্ড সুরক্ষা & সূচকসমূহ: ইনপুট বিপরীত সুরক্ষা, আউটপুট অতিরিক্ত-কারেন্ট সুরক্ষা, হিকআপ কারেন্ট-লিমিটিং সুরক্ষা, অতিরিক্ত-ভোল্টেজ সুরক্ষা, শর্ট-সার্কিট সুরক্ষা, অতিরিক্ত-তাপমাত্রা শাটডাউন সুরক্ষা; পাওয়ার সূচক আলো এবং শর্ট-সার্কিট সূচক/স্মারক।
- নব দিক নির্দেশনা সমন্বয়: ঘড়ির কাঁটার দিকে ঘোরালে ভোল্টেজ বৃদ্ধি পায়; ঘড়ির কাঁটার বিপরীতে ঘোরালে ভোল্টেজ কমে।
বিশেষ উল্লেখ
| ইনপুট ভোল্টেজ | 6V-24V |
| সামঞ্জস্যযোগ্য আউটপুট ভোল্টেজ | 1.2V-24V |
| স্থির আউটপুট | 5V, 3.3V |

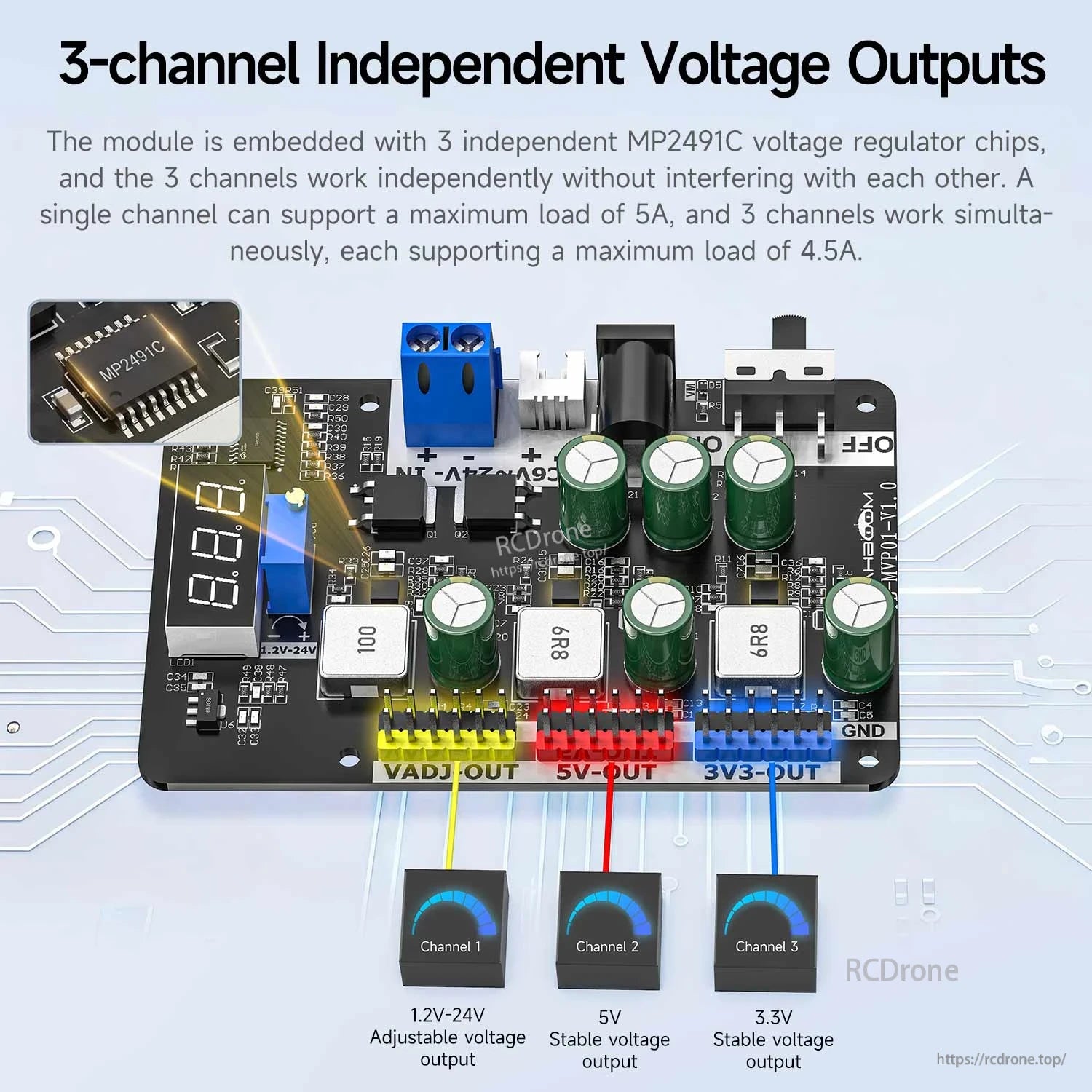

| আউটপুট চ্যানেল | 3-চ্যানেল স্বাধীন ভোল্টেজ আউটপুট (চ্যানেল 1: সামঞ্জস্যযোগ্য; চ্যানেল 2: 5V; চ্যানেল 3: 3.3V) |
| সর্বাধিক লোড (একক চ্যানেল) | 5A |
| সর্বাধিক লোড (৩ চ্যানেল একসাথে) | প্রতিটি চ্যানেল সর্বাধিক 4।5A |
| রেগুলেটর চিপ | MP2491C |
| রূপান্তর দক্ষতা | ৯৫% পর্যন্ত |
| সুইচিং ফ্রিকোয়েন্সি | 490kHz |
| ডিসপ্লে | ডিজিটাল টিউব ভোল্টেজ ডিসপ্লে; ত্রুটি ±1% |
| রিপল (5V আউটপুটে পরীক্ষা করা হয়েছে) | 52mV |
| অস্থায়ী ভোল্টেজ ড্রপ (0A থেকে 5A) | 200mV |

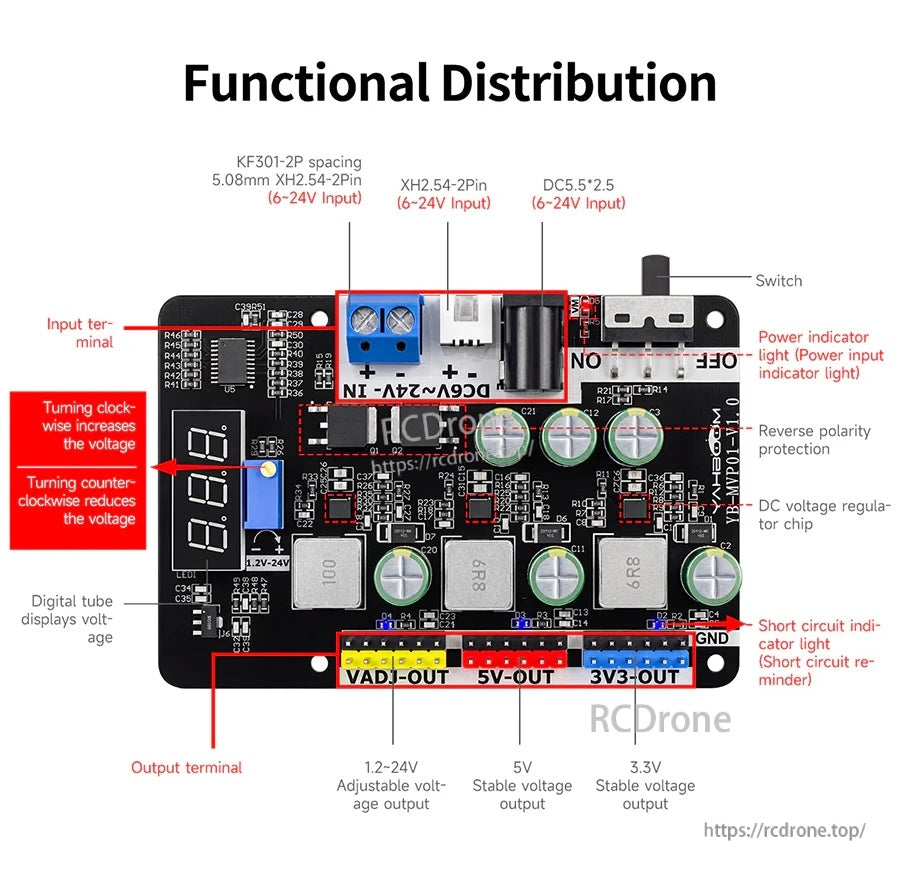

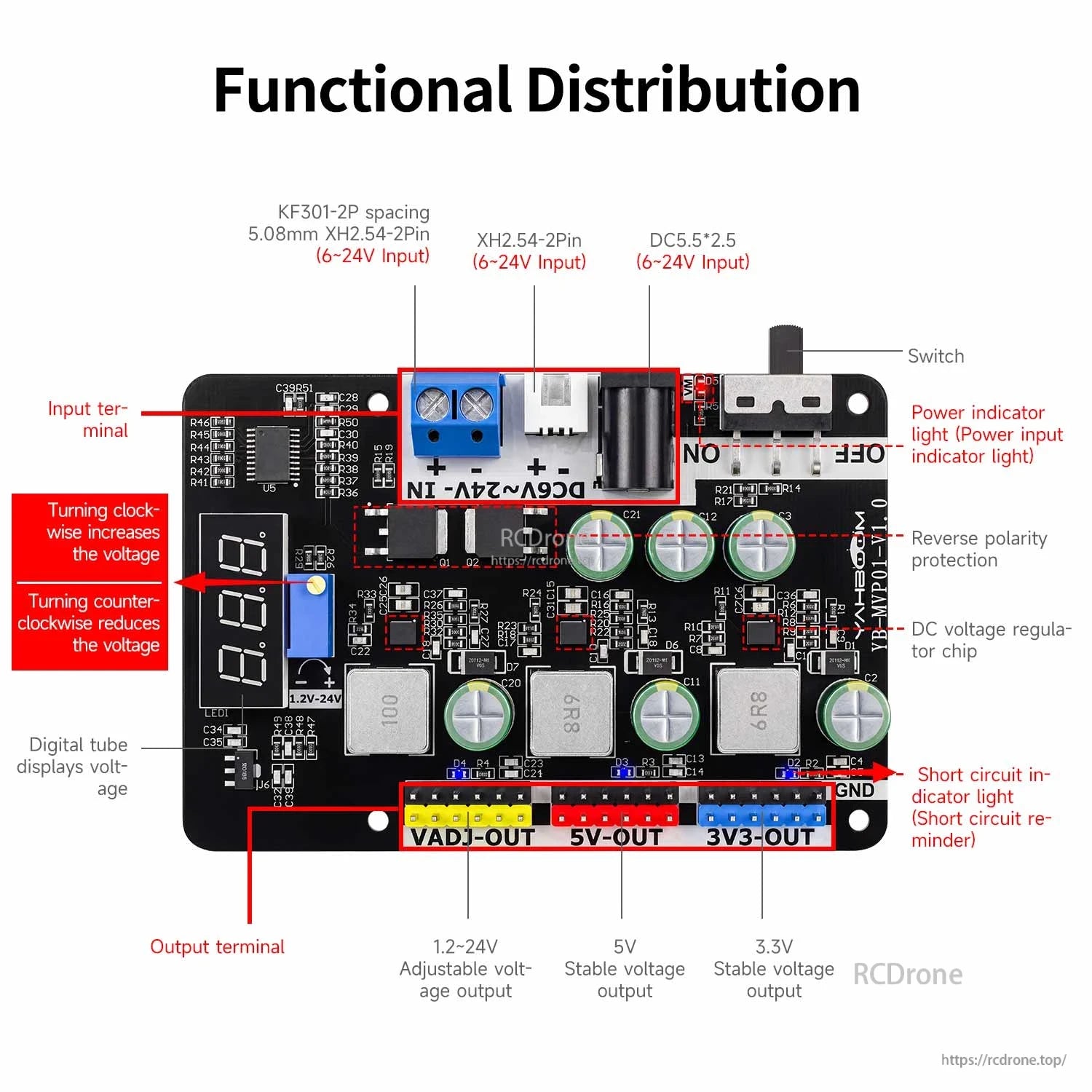

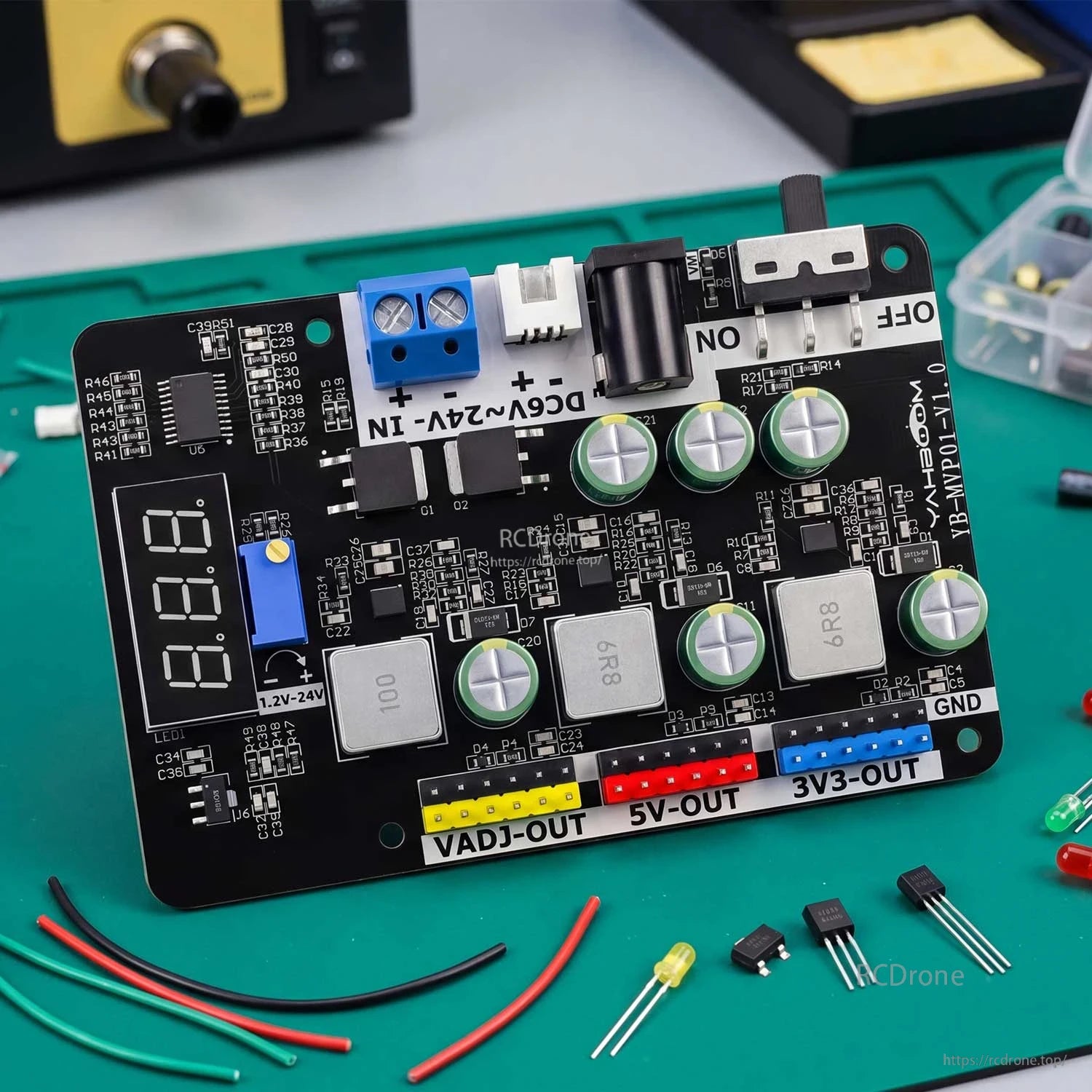

ইন্টারফেস & টার্মিনাল
-

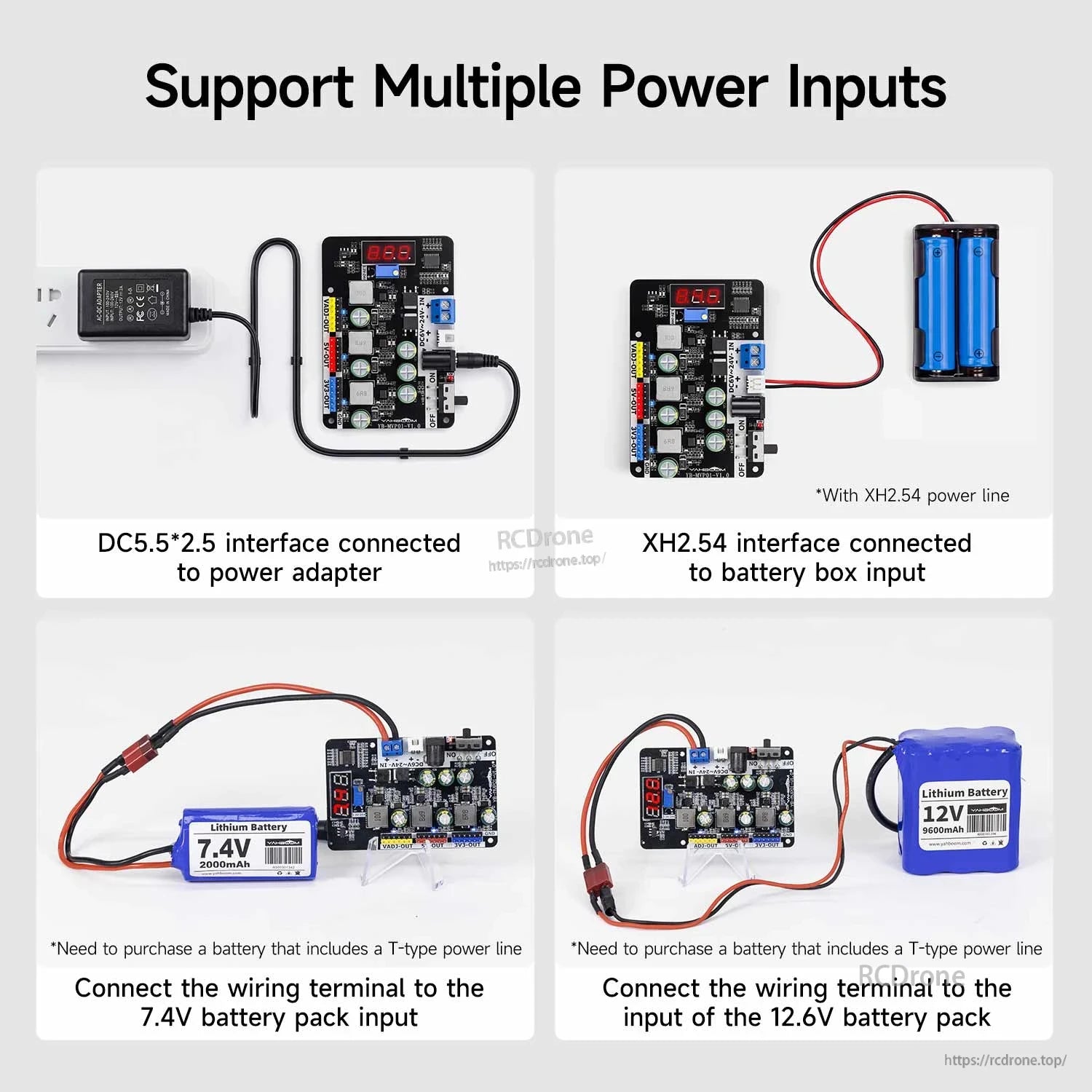

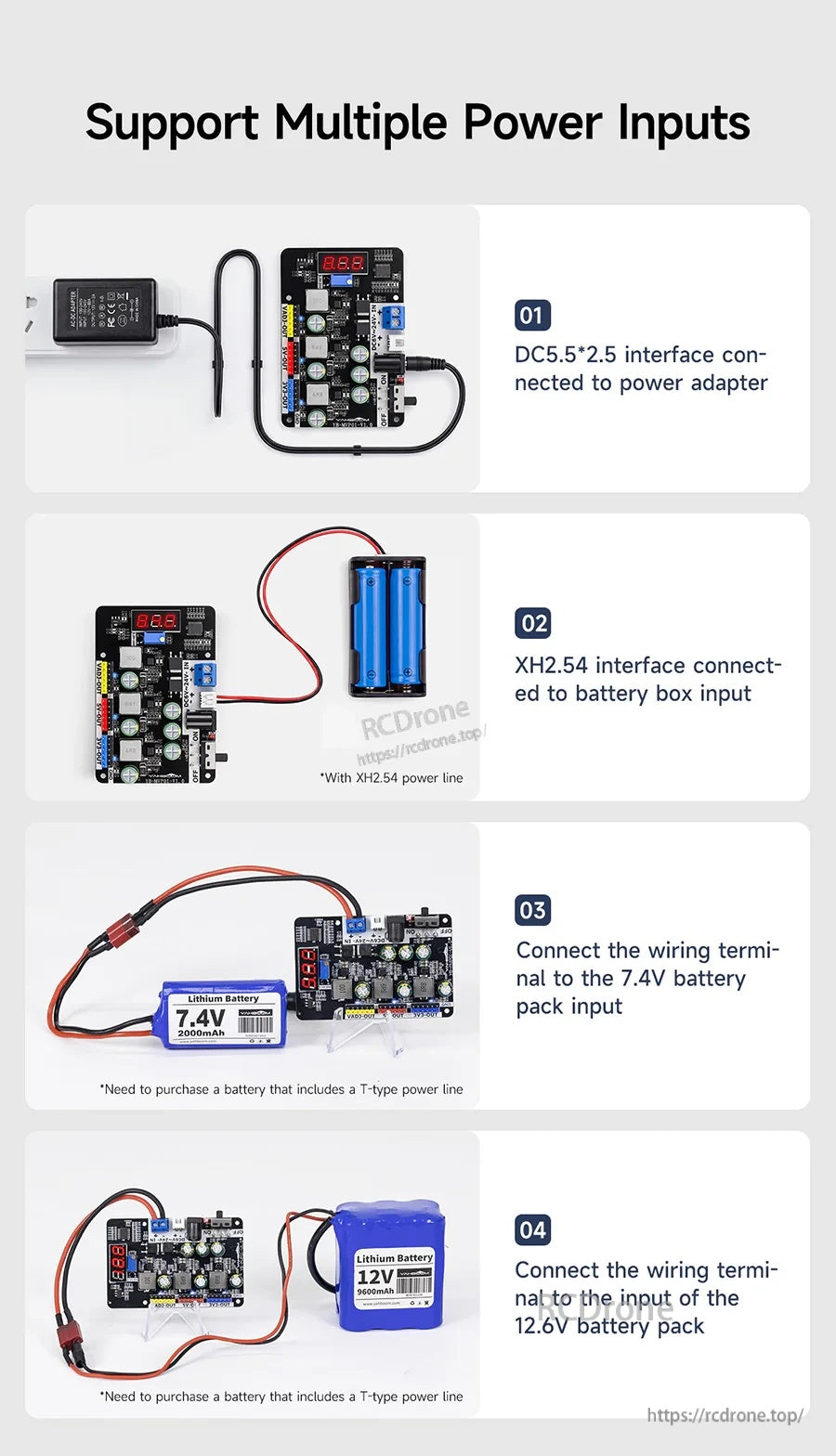

ইনপুট অপশন (6V-24V ইনপুট):
- DC5.5*2.5 ইন্টারফেস পাওয়ার অ্যাডাপ্টারের সাথে সংযুক্ত
- XH2.54-2Pin ইন্টারফেস (ব্যাটারি বক্স ইনপুট)
- KF301-2P ওয়্যারিং টার্মিনাল, স্পেসিং 5.08mm
- আউটপুট টার্মিনাল: VADJ-OUT (1.2V-24V সামঞ্জস্যযোগ্য), 5V-OUT (5V স্থিতিশীল), 3V3-OUT (3.3V স্থিতিশীল), GND
- অন-বোর্ড অংশগুলি উল্লেখ করা হয়েছে: সুইচ; পাওয়ার সূচক আলো (পাওয়ার ইনপুট সূচক); শর্ট-সার্কিট সূচক আলো (শর্ট-সার্কিট অনুস্মারক); বিপরীত মেরুতা সুরক্ষা

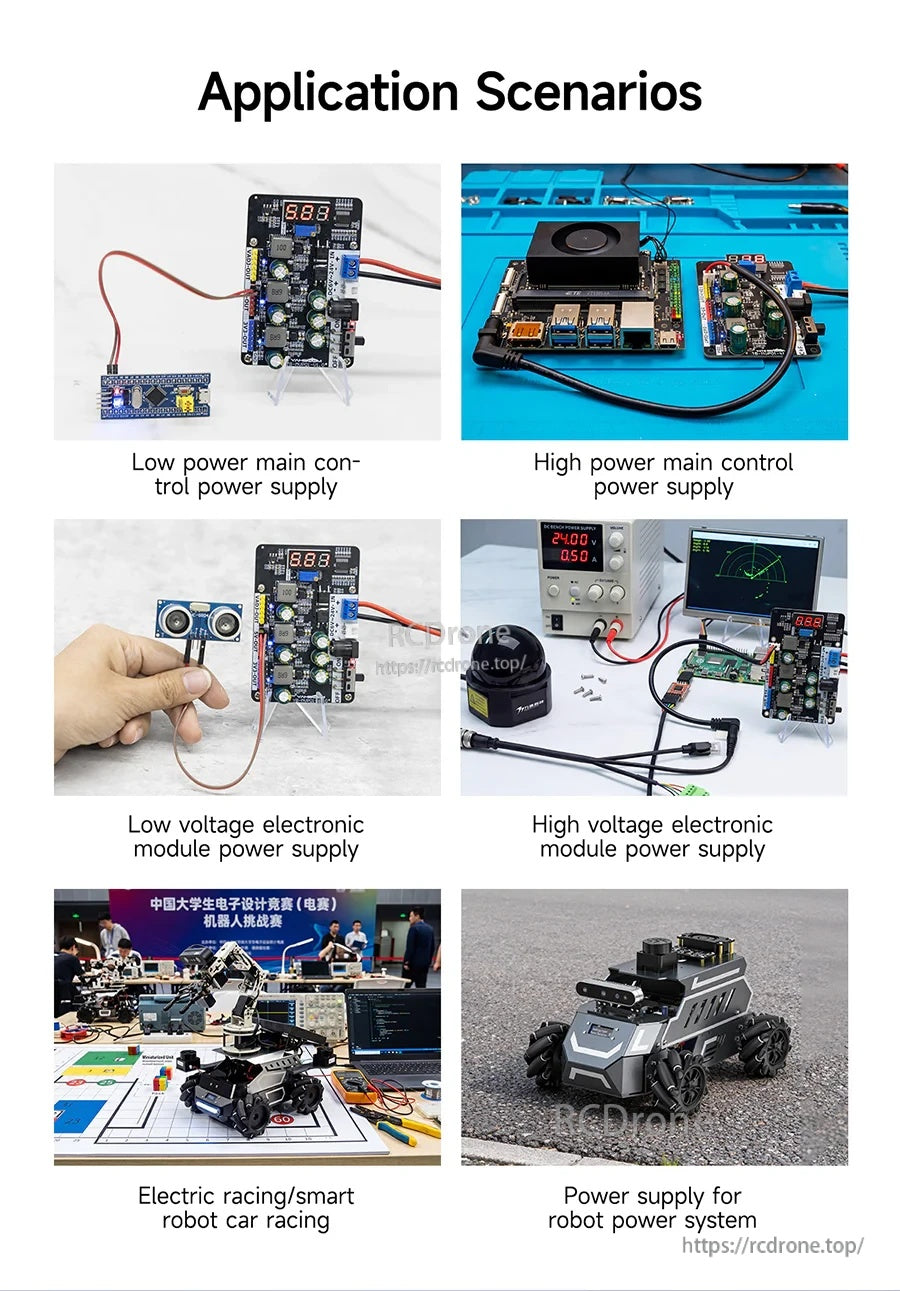

প্রয়োগসমূহ

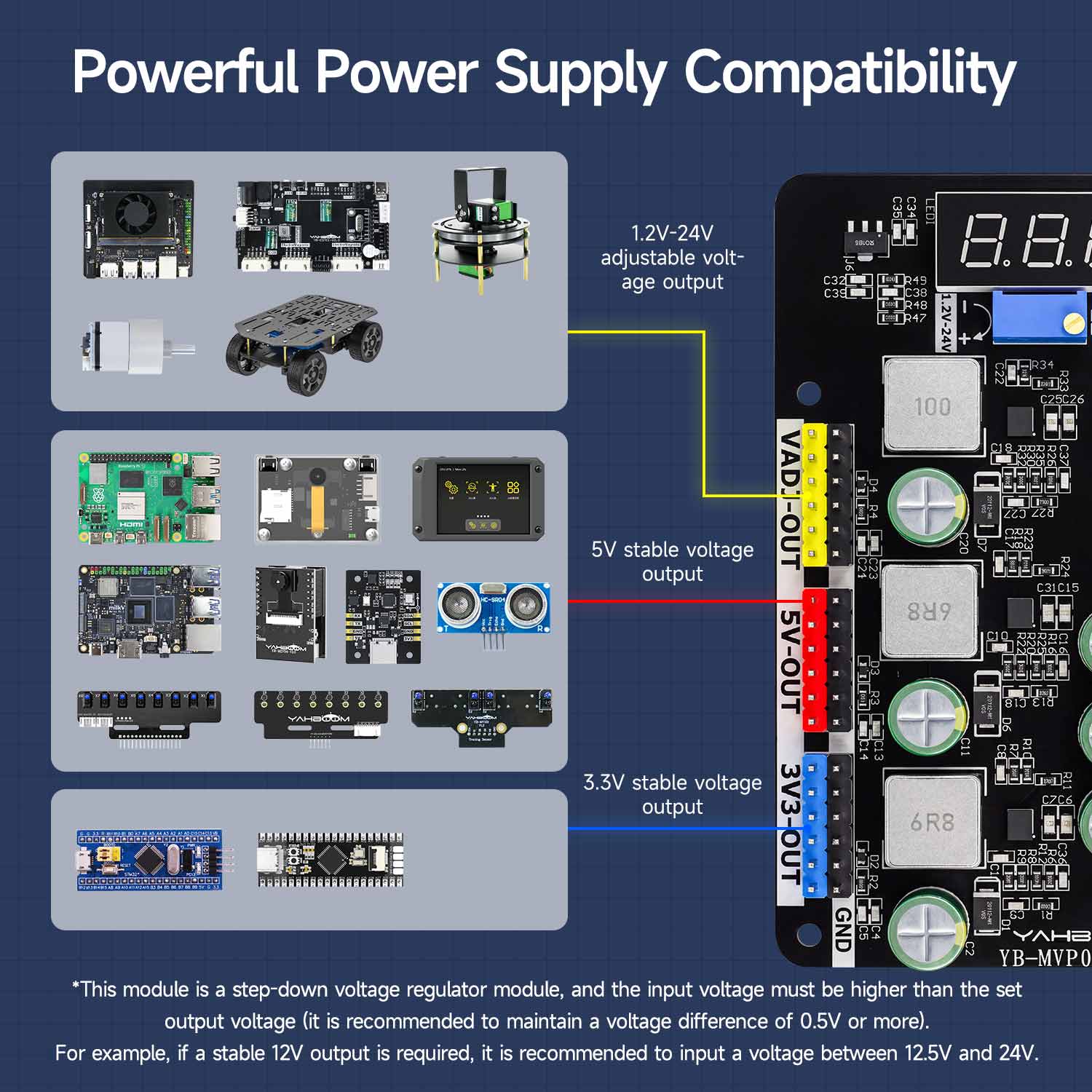

- Arduino, STM32, ESP32, Raspberry Pi পাওয়ার সাপ্লাই
- এম্বেডেড কন্ট্রোলার এবং MCU স্থিতিশীল পাওয়ার সাপ্লাই
- স্মার্ট কার/রোবট পাওয়ার সাপ্লাই, রোবট প্রতিযোগিতা, ইলেকট্রনিক্স প্রতিযোগিতা
- লো-ভোল্টেজ এবং হাই-ভোল্টেজ ইলেকট্রনিক মডিউল পাওয়ার সাপ্লাই পরিস্থিতি
ব্যবহার নির্দেশিকা

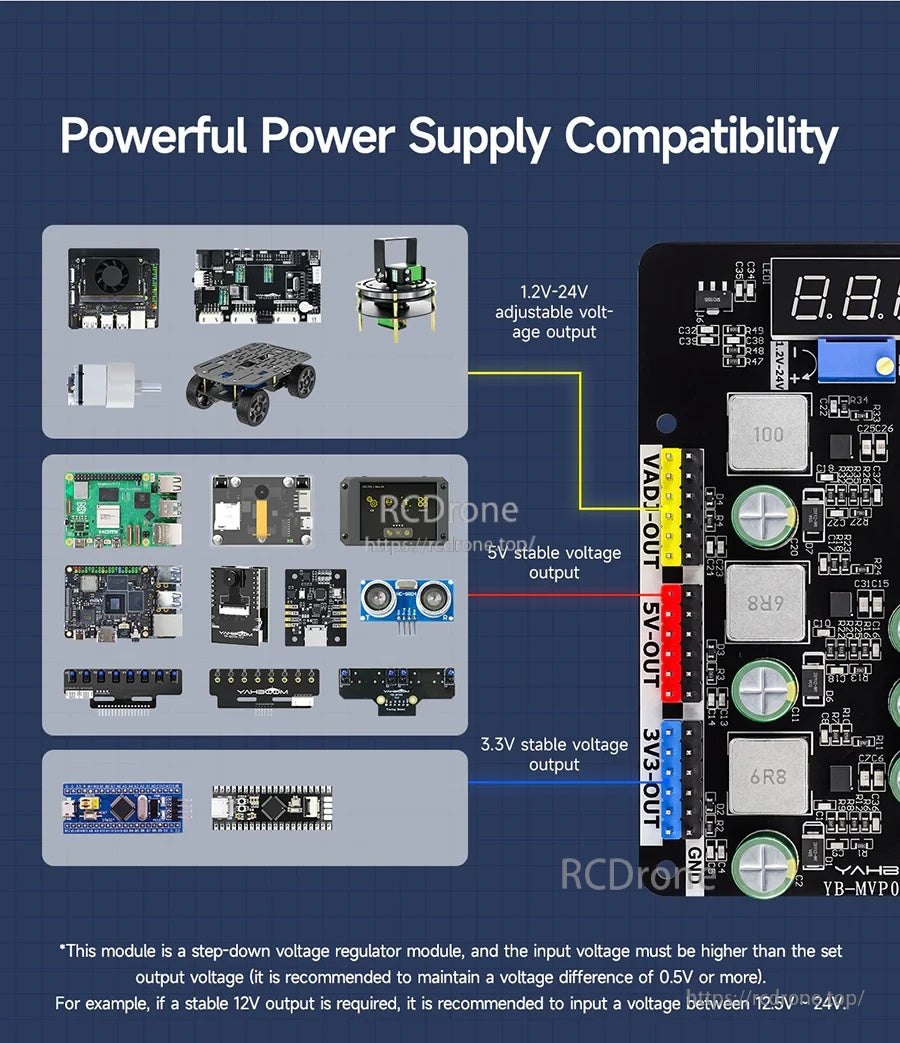

- এটি একটি স্টেপ-ডাউন ভোল্টেজ রেগুলেটর মডিউল: ইনপুট ভোল্টেজ অবশ্যই সেট আউটপুট ভোল্টেজের চেয়ে বেশি হতে হবে (0.5V বা তার বেশি ভোল্টেজ পার্থক্য বজায় রাখার সুপারিশ করা হয়)।
- উদাহরণ নির্দেশিকা প্রদান করা হয়েছে: একটি স্থিতিশীল 12V আউটপুটের জন্য, সুপারিশকৃত ইনপুট 12.5V-24V।

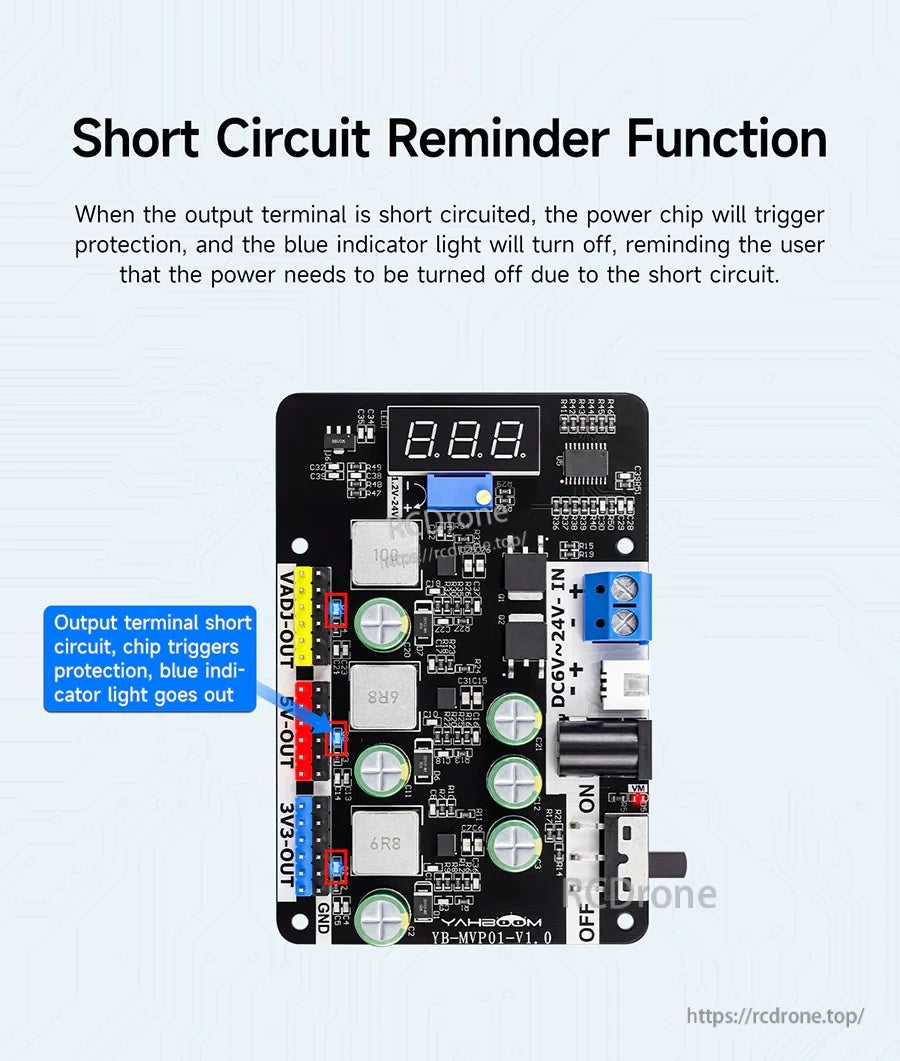

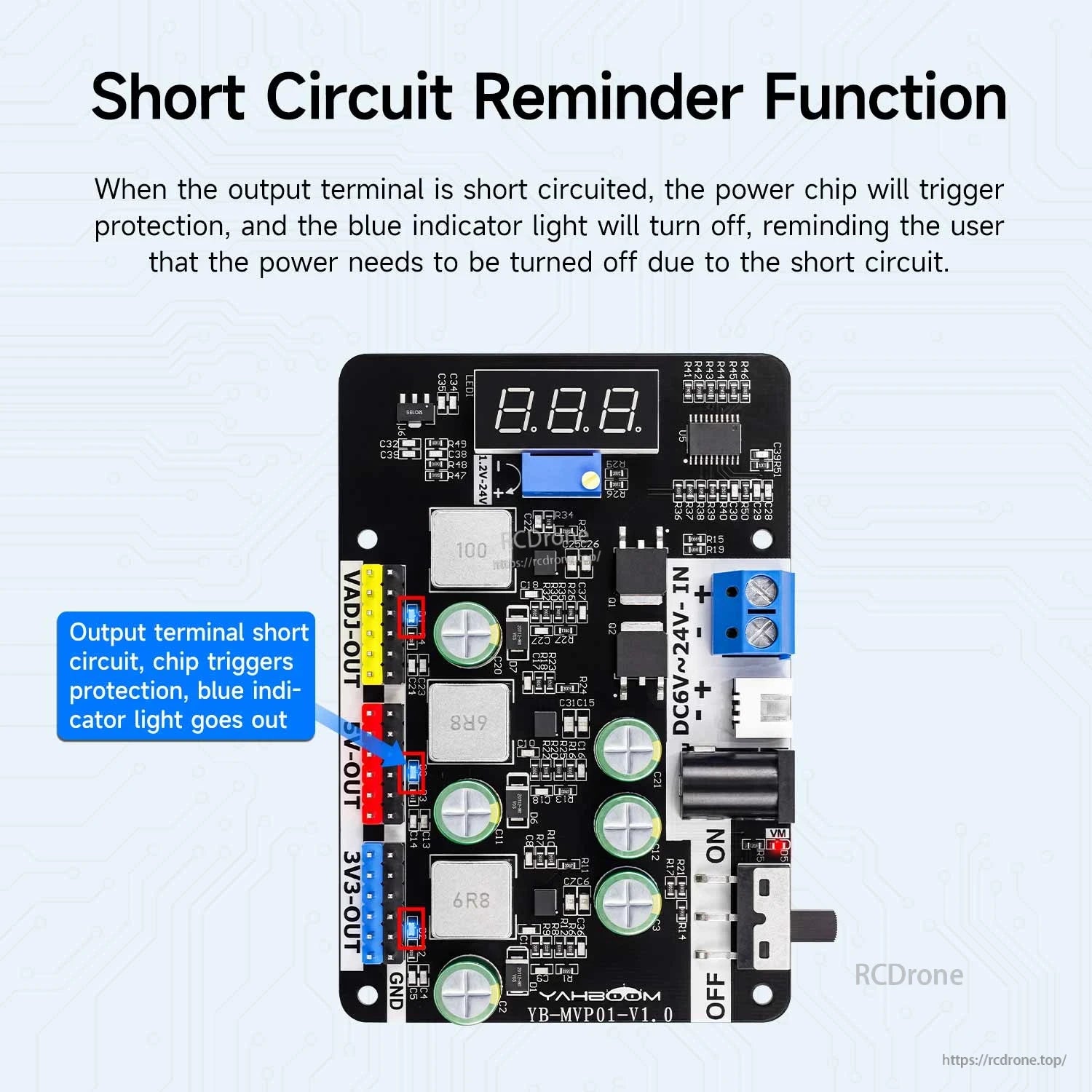

- শর্ট সার্কিট অনুস্মারক: যখন আউটপুট টার্মিনাল শর্ট-সার্কিট হয়, পাওয়ার চিপ সুরক্ষা সক্রিয় করে এবং নীল সূচক আলো বন্ধ হয়ে যায় পাওয়ার বন্ধ করার জন্য অনুস্মারক হিসাবে।

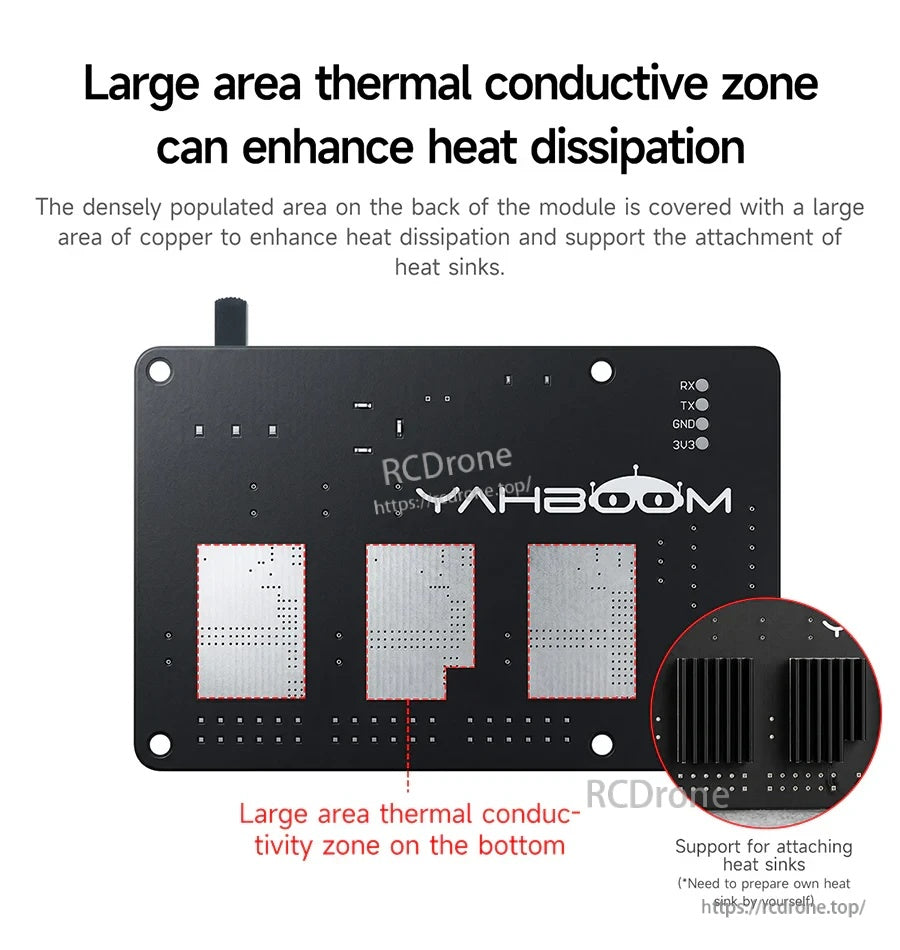

- তাপীয় নকশা: তাপ সিঙ্ক সংযুক্ত করার জন্য নীচে বৃহৎ এলাকা তামার তাপ পরিবাহী অঞ্চল (তাপ সিঙ্ক আলাদাভাবে প্রস্তুত করতে হবে)।
ওয়্যারিং, সেটআপ, বা সমস্যা সমাধানের সহায়তার জন্য যোগাযোগ করুন https://rcdrone.top/ অথবা ইমেইল [email protected].
বিস্তারিত
প্রকল্পগুলির জন্য একটি প্রশস্ত-ইনপুট বাক রেগুলেটর মডিউল যা সামঞ্জস্যযোগ্য ভোল্টেজের প্রয়োজন এবং নির্দিষ্ট 5V এবং 3.3V রেল সহ।
অন্তর্নির্মিত সুরক্ষা, একটি রিয়েল-টাইম ভোল্টেজ প্রদর্শন, এবং একাধিক ইনপুট বিকল্প ওয়্যারিং এবং পরীক্ষাকে দ্রুততর করে তোলে।
স্পষ্টভাবে লেবেল করা আউটপুট টার্মিনালগুলি সামঞ্জস্যযোগ্য আউটপুটকে নির্দিষ্ট 5V এবং 3.3V রেল থেকে আলাদা রাখতে সহায়তা করে।
MP2491C-ভিত্তিক ডিজাইনটি উচ্চ দক্ষতা এবং সংবেদনশীল ডেভেলপমেন্ট বোর্ডের জন্য কম রিপল লক্ষ্য করে।
কম রিপল এবং নিয়ন্ত্রিত ট্রান্সিয়েন্ট ড্রপ পরিবর্তনশীল লোডের অধীনে স্থিতিশীল পাওয়ার ডেলিভারি সমর্থন করে।
বাহ্যিক রেগুলেটর ছাড়াই পৃথক রেল থেকে একটি MCU, সেন্সর এবং পেরিফেরাল চালান।
স্মার্ট কার এবং রোবোটিক্স পাওয়ার সিস্টেমের মতো উচ্চ-কারেন্ট বিল্ডের জন্য ডিজাইন করা হয়েছে।

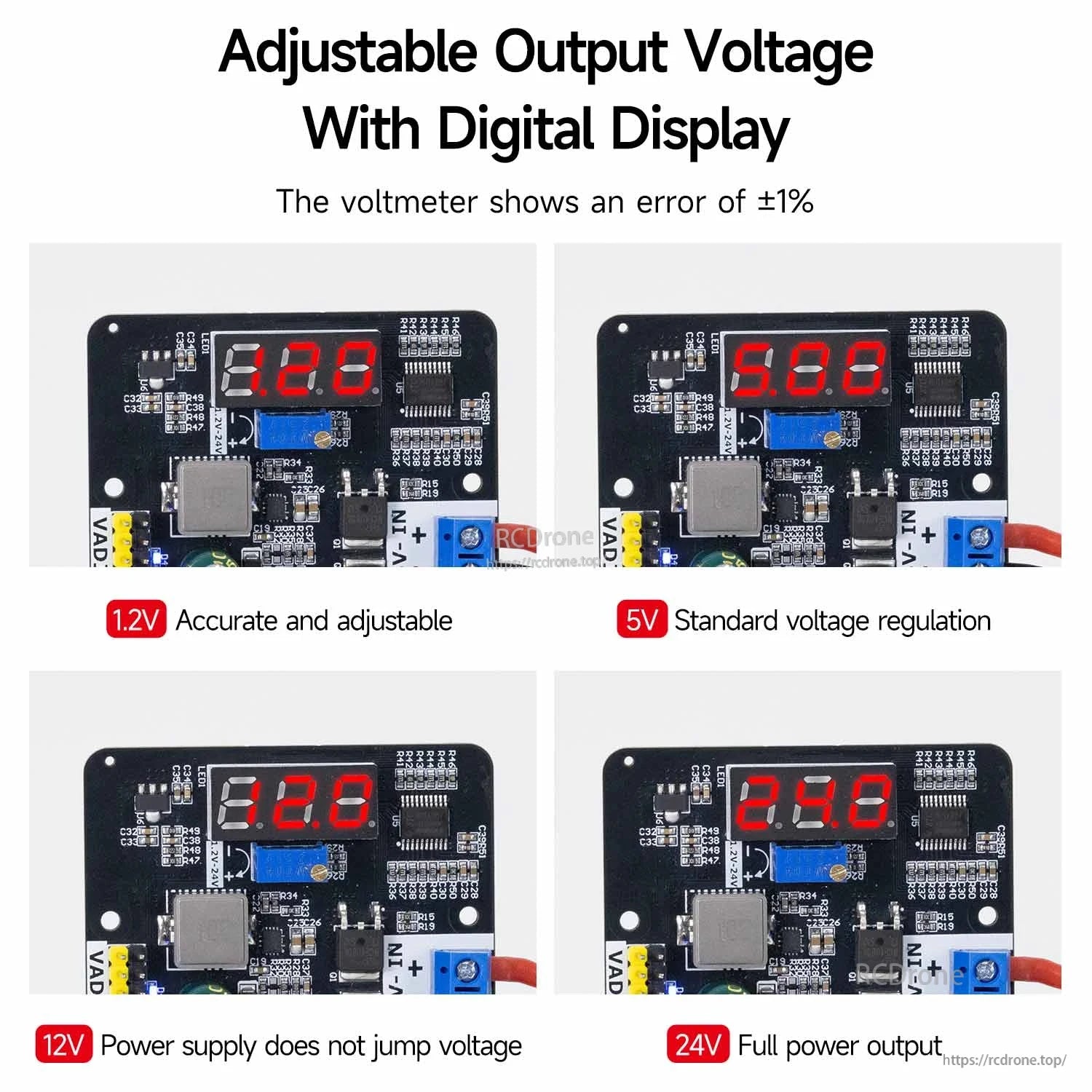

অনবোর্ড ডিজিটাল ডিসপ্লে সেটআপের সময় লক্ষ্য ভোল্টেজ নির্ধারণ করা সহজ করে তোলে।
Arduino, STM32, ESP32, এবং Raspberry Pi পাওয়ার পরিস্থিতির জন্য উপযোগী যেখানে ইনপুট ভোল্টেজ পরিবর্তিত হয়।
নিচের বড় কপার এলাকা তাপ ছড়াতে সাহায্য করে আরও সঙ্গতিশীল পারফরম্যান্সের জন্য।
আপনার বিল্ডের সাথে মেলানোর জন্য একটি ব্যারেল জ্যাক, ব্যাটারি সংযোগকারী, বা স্ক্রু টার্মিনাল ইনপুট নির্বাচন করুন।
সাধারণ ব্যবহারগুলির মধ্যে রয়েছে এমবেডেড কন্ট্রোলার, ইলেকট্রনিক মডিউল, ল্যাব বেঞ্চ এবং রোবট পাওয়ার ডিস্ট্রিবিউশন।
একীভূত সুরক্ষা ব্যবস্থা পাওয়ার উৎস এবং সংযুক্ত ইলেকট্রনিক্স উভয়কেই সুরক্ষিত রাখতে সহায়তা করে।
একটি শর্ট-সার্কিট সূচক সুরক্ষা সক্রিয় হলে দ্রুত ভিজ্যুয়াল সতর্কতা প্রদান করে।
টার্মিনাল লেবেল এবং সমন্বয় দিক নির্দেশনা ইনস্টলেশনের সময় তারের ভুল কমায়।

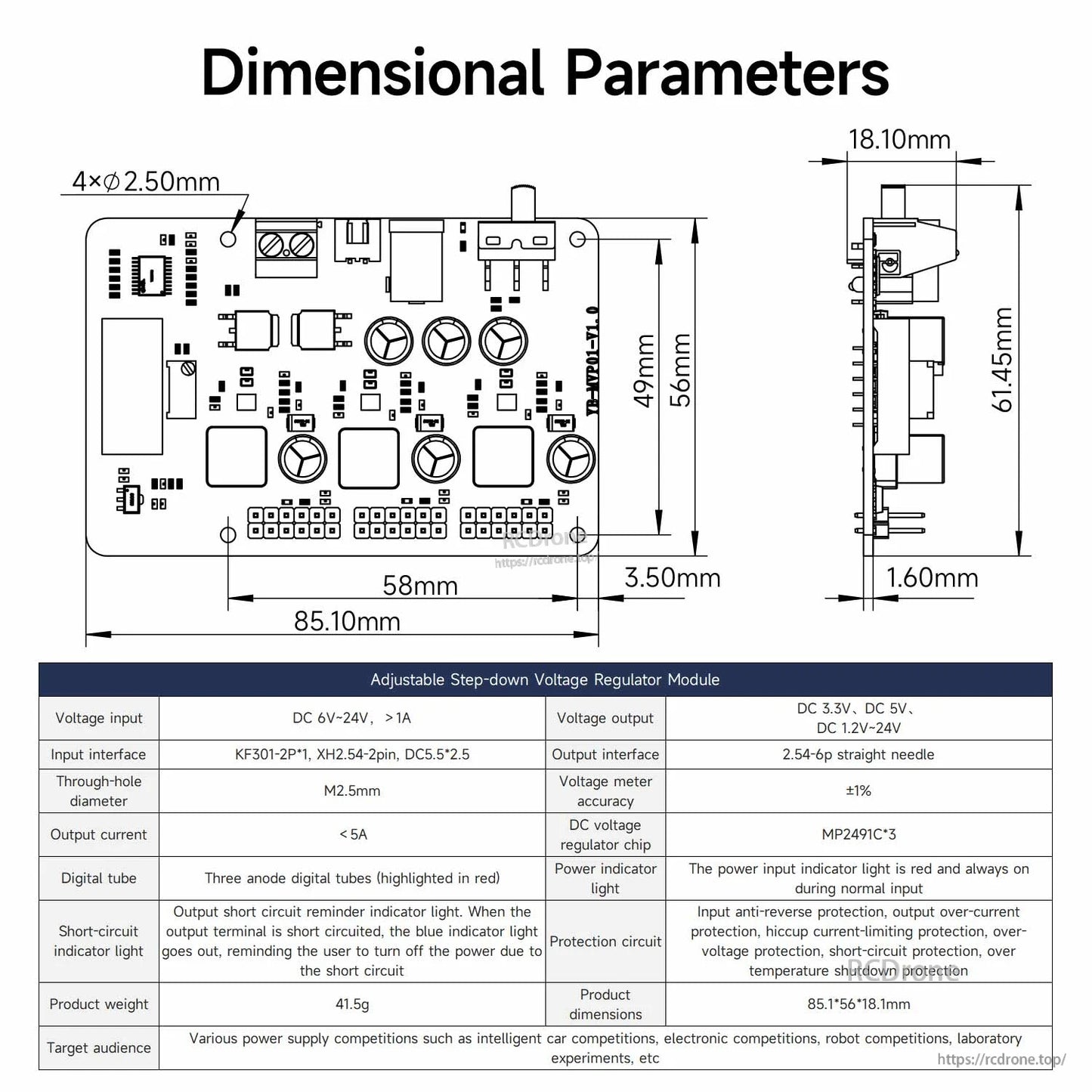

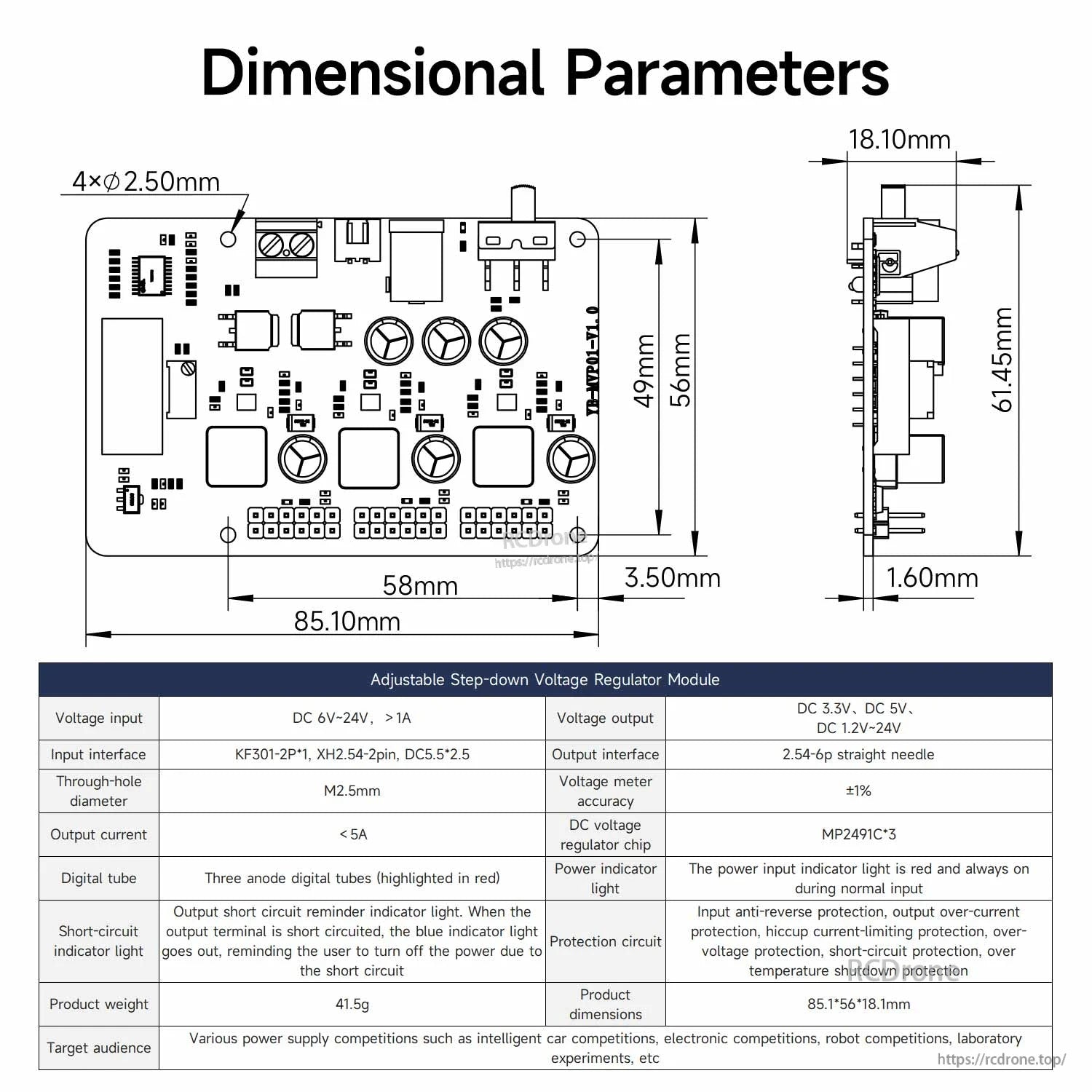

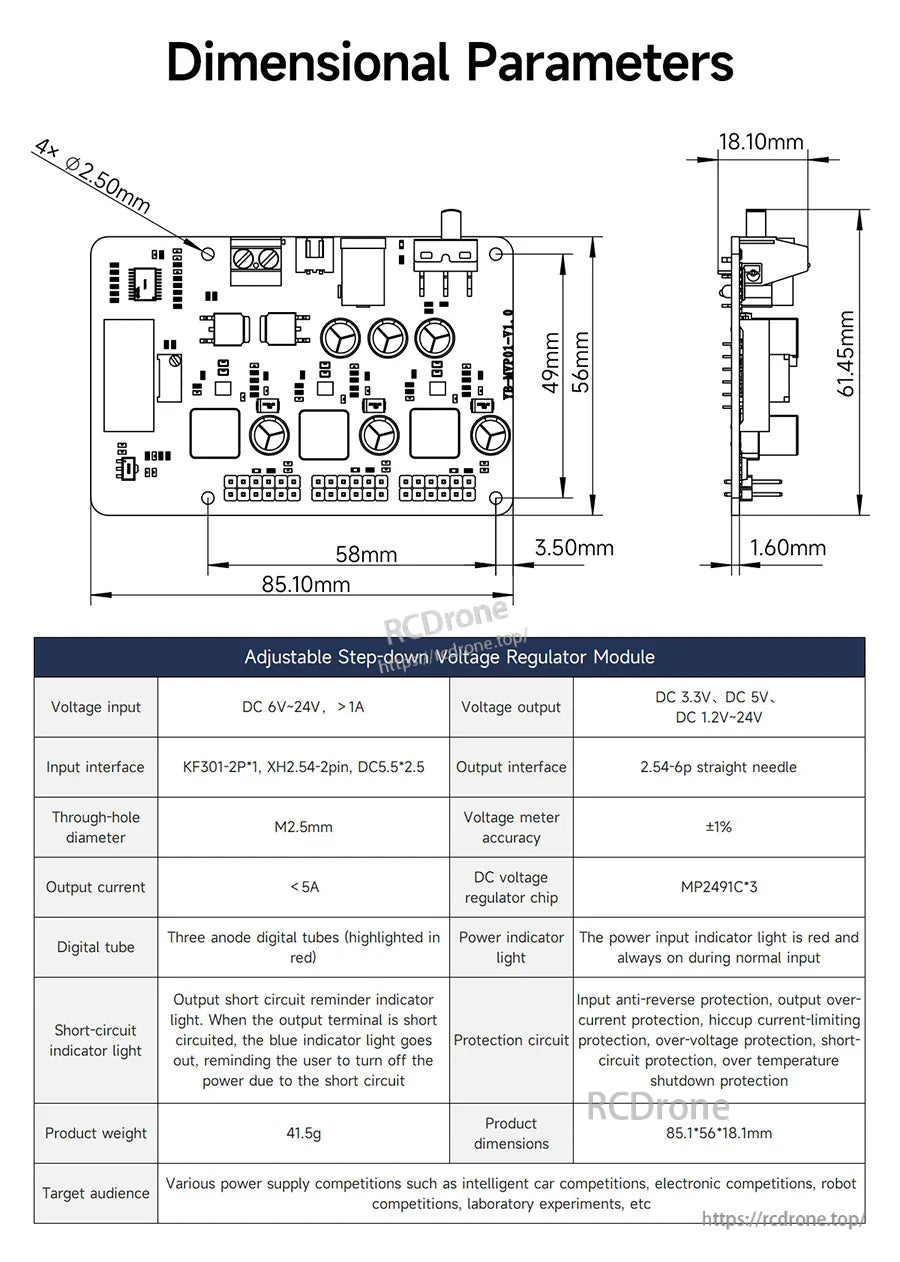

এনক্লোজার, স্ট্যান্ডঅফ এবং সংযোগকারী অ্যাক্সেসের জন্য ক্লিয়ারেন্স নিশ্চিত করতে মাত্রিক ডায়াগ্রাম পরীক্ষা করুন।

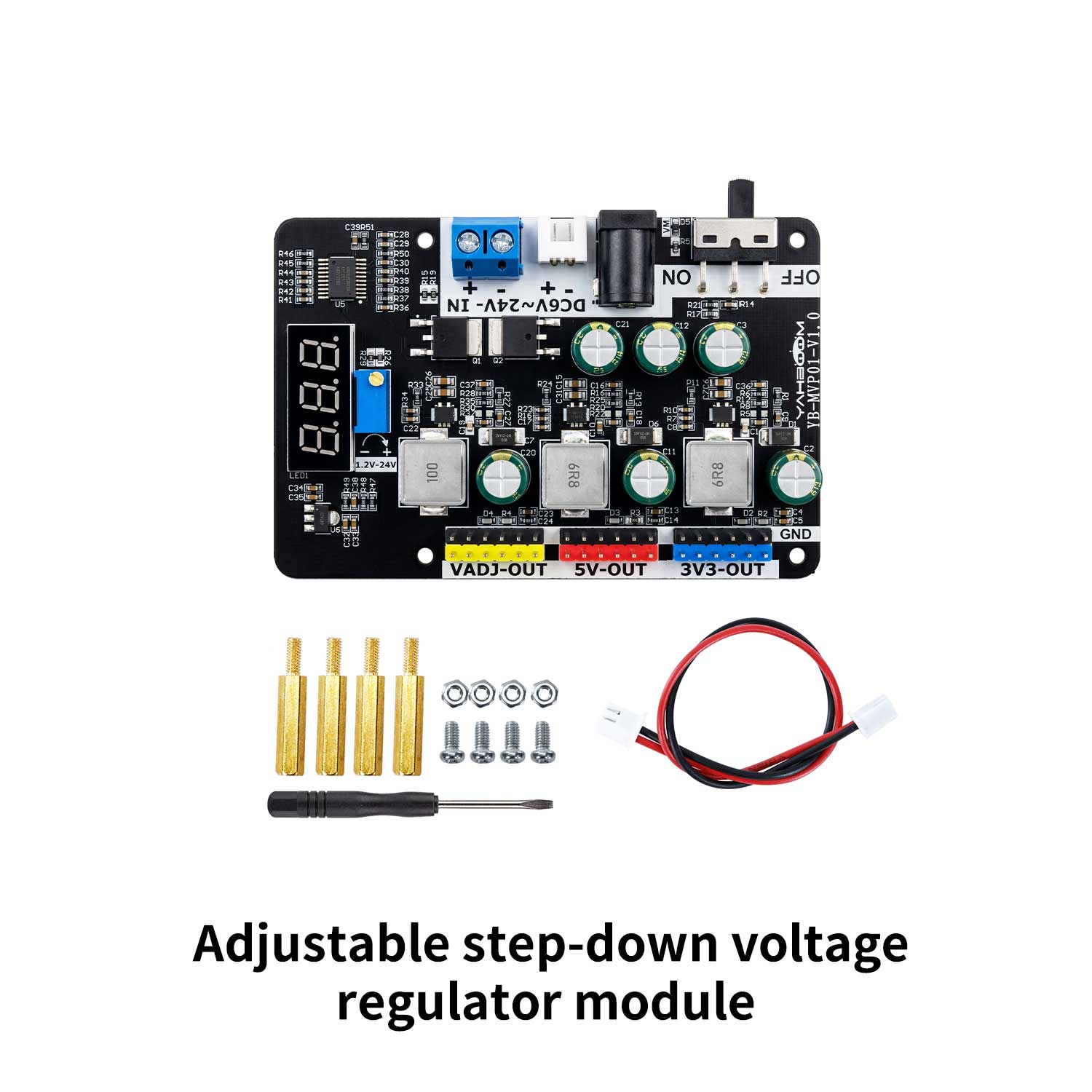

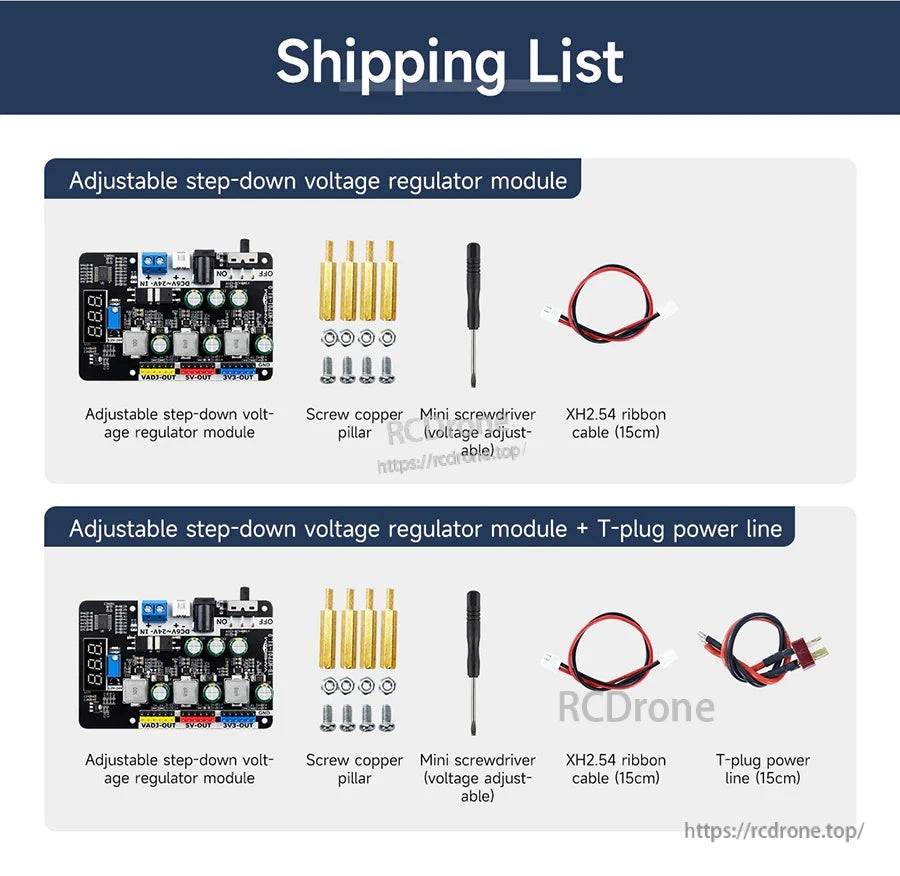

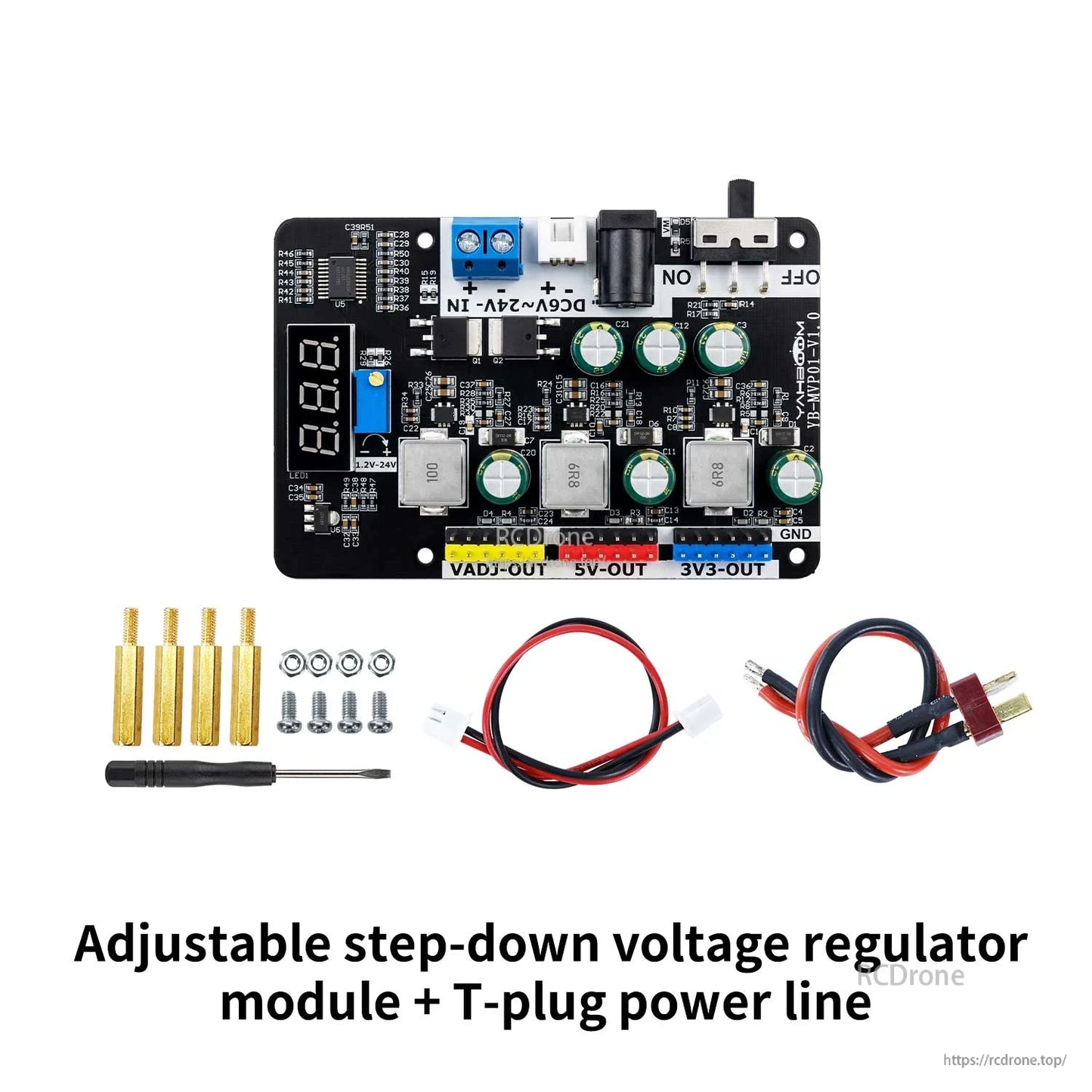

দুটি কিট বিকল্প উপলব্ধ: শুধুমাত্র মডিউল বা একটি বান্ডেল যা একটি টি-প্লাগ পাওয়ার লিড যোগ করে।
