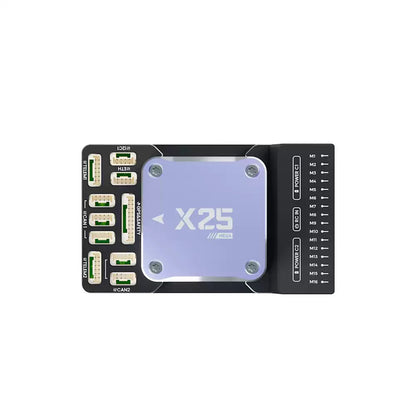

CUAV X25 Mega Industrieller Autopilot-Flugcontroller mit ADIS-16607 IMU, ArduPilot/PX4

Der CUAV X25 Mega ist ein leistungsstarker industrieller Flugcontroller, der für anspruchsvolle unbemannte Systeme entwickelt wurde, einschließlich Multirotor-UAVs, Starrflügelflugzeugen, autonomen Robotern, unbemannten Bodenfahrzeugen und unbemannten Oberflächenfahrzeugen.

Basierend auf einem 480 MHz STM32H7-Prozessor und einer multi-sensorischen industriellen IMU-Architektur kombiniert der X25 Mega präzise Bewegungserfassung, fortschrittliche Vibrationsisolierung, redundante Energieverwaltung, hohe Stromfähigkeit, CAN-Konnektivität und 100 Mbps Ethernet in einer robusten modularen Plattform.

Er ist kompatibel mit den gängigen Open-Source-Ökosystemen ArduPilot und PX4, was ihn für professionelle Kartierung, Inspektion, Landwirtschaft, Robotik, autonome Navigation und andere industrielle Anwendungen geeignet macht.

Industrielle Multi-IMU-Architektur

Der X25 Mega verwendet ein heterogenes Sensorsystem, das entwickelt wurde, um die Zuverlässigkeit in vibrationsintensiven und temperaturvariablen Umgebungen zu verbessern.

Das Sensorsystem umfasst:

• ADIS-16607 Industrie-IMU
• IIM-42652 und IIM-42653 Inertialsensoren
• RM3100 elektronischer Kompass
• TDK ICP-20100 und Bosch BMP581 Barometer
• Duale barometrische Drucksensoren
• Temperaturkompensierte Oszillatorarchitektur
• Sensorredundanz und Unterstützung für Fehlerschaltung

Die Verwendung von Sensoren mit unterschiedlichen Eigenschaften hilft, die Risiken von gemeinsamen Ausfällen zu reduzieren. Wenn ein Sensor unzuverlässig wird, kann das System auf eine andere Sensorquelle umschalten, um einen stabilen Betrieb aufrechtzuerhalten.

ADIS-16607 Industrie-IMU

Entwickelt für Robotik- und Industrieautomatisierungsanwendungen, bietet die ADIS-16607 hohe Präzision, geringes Rauschen, geringe Temperaturdrift und Widerstand gegen Stöße und Vibrationen.

Wichtige IMU-Spezifikationen, die im Ausgangsmaterial aufgeführt sind, umfassen:

• Gyroskop-Messbereich: ±2000°/s
• Angularer Zufallsdrift: 0.21°/√hr
• Beschleunigungsmesserbereich: ±40 g
• Konstanz der Abtastfrequenz: über 99%
• Programmierbare MEMS-Uhr
• Inertialsensorik mit hohem Dynamikbereich
• Verbesserte Stabilität bei Hochvibrations- und Hochgeschwindigkeitsbetrieb

Im Vergleich zum vorherigen ADIS-16470-basierten Design wird die neue IMU-Architektur als energieeffizienter und leistungsstärker dargestellt.

Programmable MEMS Clock

Ein dedizierter programmierbarer MEMS-Oszillator wird mit dem ADIS-16607 verwendet, um die Timing-Präzision und die Abtastkonstanz zu verbessern.

Der Oszillator bietet eine angegebene Frequenzstabilität von ±20 ppm, , was hilft, eine konsistente IMU-Abtastung aufrechtzuerhalten und die Navigationsleistung zu verbessern, wenn GNSS-Signale abgelehnt, verschlechtert oder vorübergehend nicht verfügbar sind.

Laboratorydaten in den Quellbildern berichten:

• Konsistenz der Abtastfrequenz über 99%
• Ungefähr 30% Verbesserung der Stabilität des Yaw-Nullbias
• AHRS-Testdauer: 602 Sekunden
• Testdistanz: 14,6 km
• Geschätzter Positionsfehler von nur 103,1 m
• Referenzfehler: 206,3 m

Diese Werte sind Laborergebnisse und können je nach Firmware, Installation, Kalibrierung, Fahrzeugkonfiguration und Betriebsbedingungen variieren.

Vibrationsisolierung der vierten Generation

Der X25 Mega verwendet das vierte Generation geneigte, symmetrische Dämpfungs-Matrix-Design von CUAV.

Präzise kalibrierte Dämpfungselemente bieten eine ausgewogene Vibrationsisolierung in mehreren Richtungen. Das Design hilft, hochfrequente Vibrationen zu unterdrücken, bevor sie die inertialen Sensoren erreichen, was die Lageabschätzung und die Stabilität der Sensordaten unter schwierigen Betriebsbedingungen verbessert.

Das System unterstützt auch eine externe, fest montierte Dual-Layer-Vibrationsisolierungskonfiguration für Installationen, die zusätzliche mechanische Dämpfung erfordern.

Duales Temperaturkompensationssystem

Temperaturänderungen können die Stabilität von IMU, Oszillator und Prozessor beeinflussen. Um dem entgegenzuwirken, integriert das X25 Mega eine koordinierte Temperaturkontrolle sowohl für die IMU-Trägerschaltung als auch für die Hauptsteuerplatine.

Wichtige Vorteile sind:

• Reaktionszeit im Millisekundenbereich auf Temperaturänderungen
• Echtzeit-Temperaturkompensation mit angegebener Genauigkeit von bis zu ±0.5°C
• Stabiles Betriebsumfeld für das IMU, MCU und den Oszillator
• Behauptete 15% Reduzierung des temperaturbedingten Drifts
• Behauptete 25% Verbesserung der Konsistenz der Lagebestimmung

Diese Leistungsverbesserungen sind vom Hersteller angegebene Vergleichsergebnisse.

STM32H7 Verarbeitungsplattform

Der Controller wird von einem STM32H7 Arm Cortex-M7 Prozessor mit 480 MHz betrieben.

Prozessor-Spezifikationen:

• Prozessor: STM32H7 Arm Cortex-M7
• Taktfrequenz: 480 MHz
• Flash-Speicher: 2 MB
• Typische CPU-Auslastung: ungefähr 20%

Der verfügbare Verarbeitungs-Spielraum unterstützt fortschrittliche ArduPilot- und PX4-Funktionen, einschließlich:

• IMU-Temperaturlernen
• Nicht-GNSS-Navigation
• FFT-basierte Vibrationsfilterung
• Lua-Skripting
• Erweiterte Treiber und Peripheriegeräte
• Zukünftige Firmware- und Treibererweiterungen

CAN-Bus und 100 Mbps Ethernet

Der X25 Mega bietet CAN-Bus-Konnektivität für intelligente Batterien, ESCs, Motoren, Antriebssysteme und andere CAN-fähige Geräte.

CAN-basierte Telemetrie kann Informationen zurückgeben wie:

• Batteriestatus
• Motor Geschwindigkeit
• ESC-Betriebsdaten
• Gerätetemperatur
• Ausrüstungsstatus und Diagnosen

Integriertes 100 Mbps Ethernet bietet eine Hochgeschwindigkeitsverbindung für Begleitcomputer, optische Kameras, Datenverbindungen und KI-Ausrüstung. Es ist besonders nützlich für visuelle Navigation, Zielverfolgung, Schwarmoperationen und andere datenintensive Anwendungen unbemannter Systeme.

Breitspannungs-, Hochstrom-Stromversorgung

Der Controller unterstützt einen breiten Eingangsspannungsbereich und eine hohe Ausgangsleistungskapazität.

Die Leistungsmerkmale umfassen:

• Direkte Steuerungseingabe: 10–18 V
• Integrierter Hochleistungs-5 V / 15 A DC-DC-Wandler
• Externe geregelte Ausgangskapazität: 5 V / 12 A
• Duale redundante Stromarchitektur
• Automatisches Umschalten zwischen redundanten Stromquellen
• Integrierter ESD-Schutz
• Integrierter Überstromschutz

Das Weitspannungsdesign bietet Integratoren größere Flexibilität beim Anschluss von Begleitcomputern, Kommunikationssystemen, Sensoren und anderer leistungsstarker Onboard-Ausrüstung.

PMU 2 Serienunterstützung

Die Standardkonfiguration ist für die Verwendung mit dem CUAV PMU 2 Lite Strommodul ausgelegt.

PMU-Funktionen, die in den Quellbildern gezeigt werden:

• PMU 2 Lite Spannungsmessung: bis zu 70 V
• PMU 2 Lite Strommessung: bis zu 220 A
• Optionale PMU 2S Spannungsversorgung: bis zu 140 V
• Optionale PMU 2S Strommessung: bis zu 500 A

Dies macht das System geeignet für große Multirotoren, Schwerlast-UAVs, industrielle Flugzeuge und andere Hochspannungs- oder Hochstromplattformen.

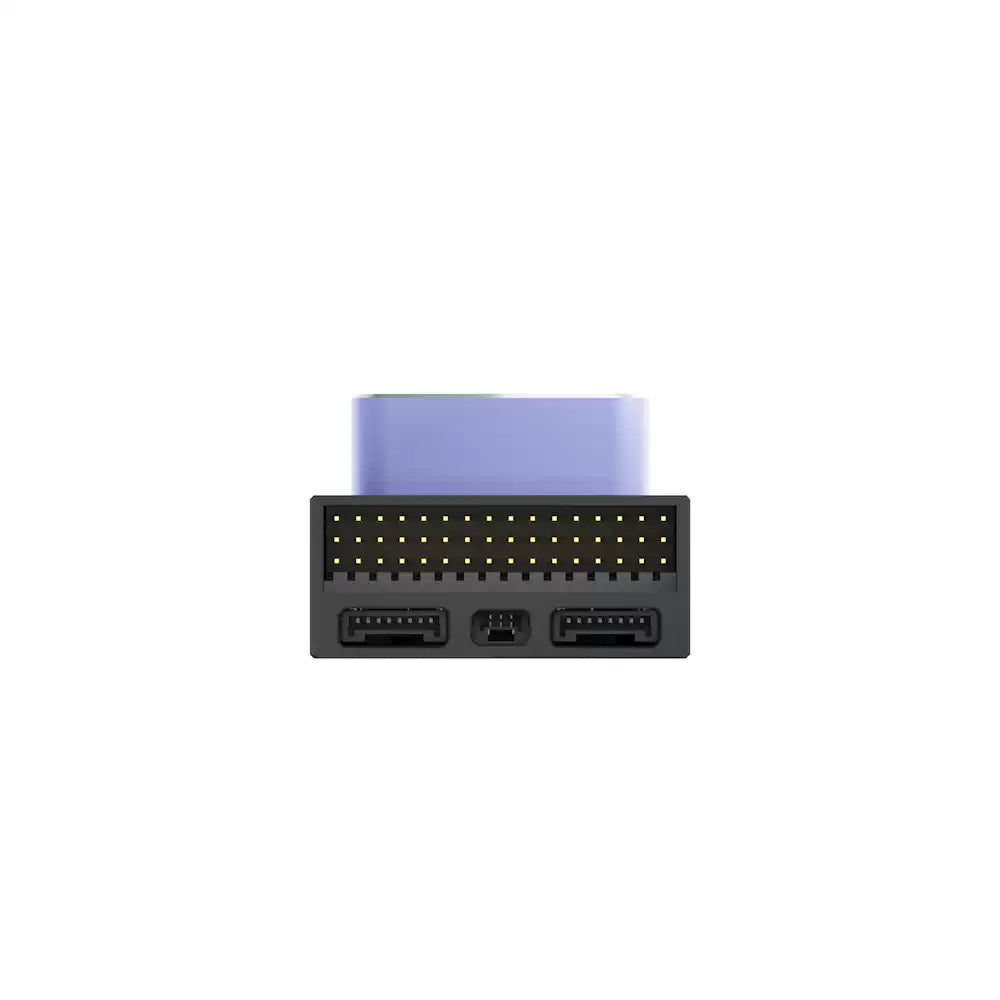

Flexibler PWM-Ausgang

Der X25 Mega bietet umfangreiche Aktuatorunterstützung:

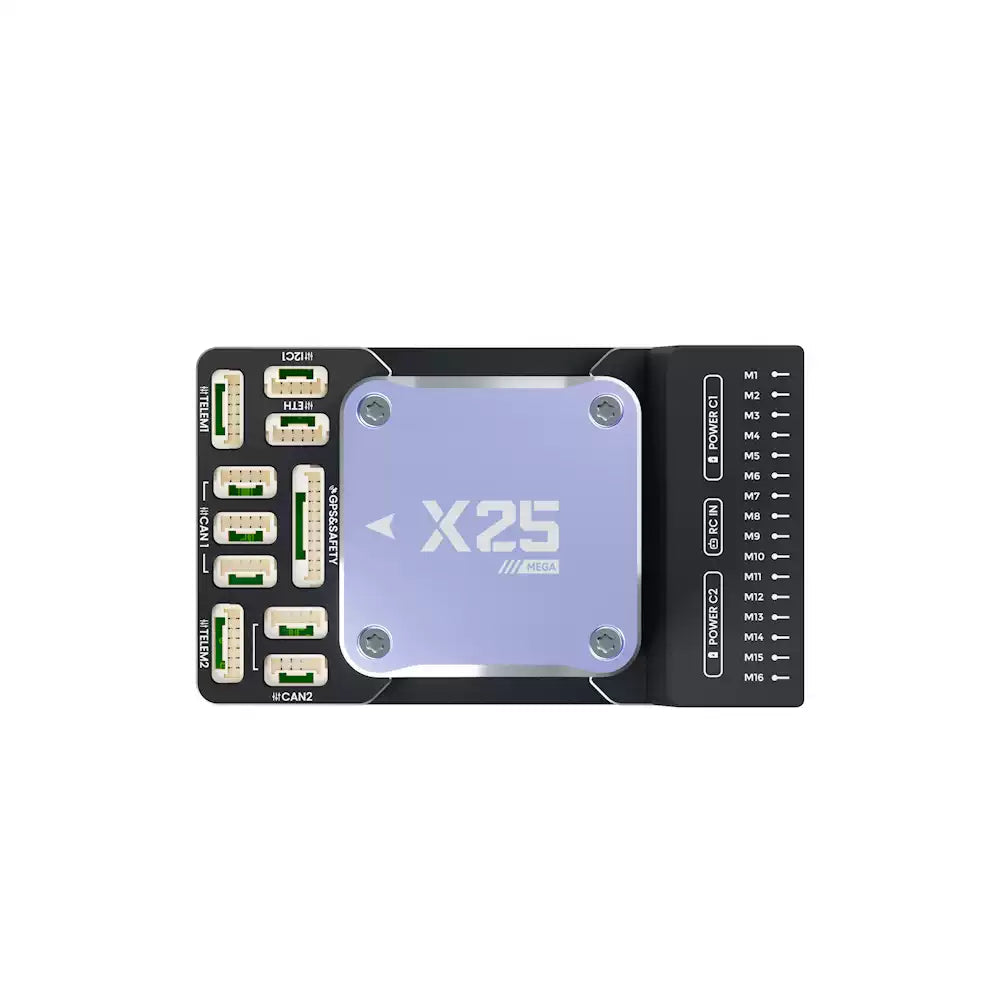

• 16 direkte PWM-Ausgänge über die Servoschnittstelle
• Bis zu 32 PWM-Ausgangskanäle über CAN-Erweiterung
• Schaltbare 3,3 V und 5 V PWM-Signalpegel

Die bidirektionale Signalpegelumwandlungsarchitektur hilft, eine sauberere Signalübertragung über lange Kabel und bei kapazitiven oder hochimpedanten Lasten aufrechtzuerhalten.Dies verbessert die Kompatibilität mit einer breiten Palette von Servos, ESCs, Aktuatoren und industriellen Steuergeräten.

Modulare CORE-Architektur

Das abnehmbare CORE-Modul trennt die primären Steuerelektronik von der Trägerplatine.

Dieses modulare Design bietet mehrere Vorteile:

• Einfachere Wartung und Austausch
• Flexible Integration in maßgeschneiderte unbemannte Systeme
• Unterstützung für benutzerdefinierte Trägerplatinen
• Vereinfachte Anpassung an spezialisierte Schnittstellen
• Verbesserte Produktentwicklung und Flexibilität bei der Systemintegration

Schützende konforme Beschichtung

Die PCBA wird mit einem automatisierten konformen Beschichtungsprozess behandelt, der Reinigung, Trocknung, gleichmäßige Anwendung und kontrolliertes Aushärten umfasst.

Die Schutzbeschichtung hilft, die Elektronik zu schützen gegen:

• Feuchtigkeit
• Salznebel
• Staub
• Korrosion
• Elektrischer Leckage
• Harte Betriebsbedingungen im Freien

Diese Behandlung verbessert die Haltbarkeit, wenn der Controller in industriellen UAVs, maritimen Plattformen, Feldrobotern und anderen Geräten installiert ist, die herausfordernden Umgebungen ausgesetzt sind.

Zusätzliche Designmerkmale

Der X25 Mega umfasst mehrere Integrations- und Zuverlässigkeitsmerkmale:

• Duale redundante Stromversorgung
• Integrierter ESD- und Überstromschutz
• Antistatische Schnittstellengestaltung
• Automatisierte Produktionstests
• Multifunktionaler vollfarbiger RGB-Statusindikator
• Entfernbare CORE-Einheit
• Unterstützung für die Entwicklung von benutzerdefinierten Trägerplatinen
• Niedrig-saturierter industrieller blauer Außenlack
• Kratzer- und fingerabdruckresistente Oberflächenbehandlung

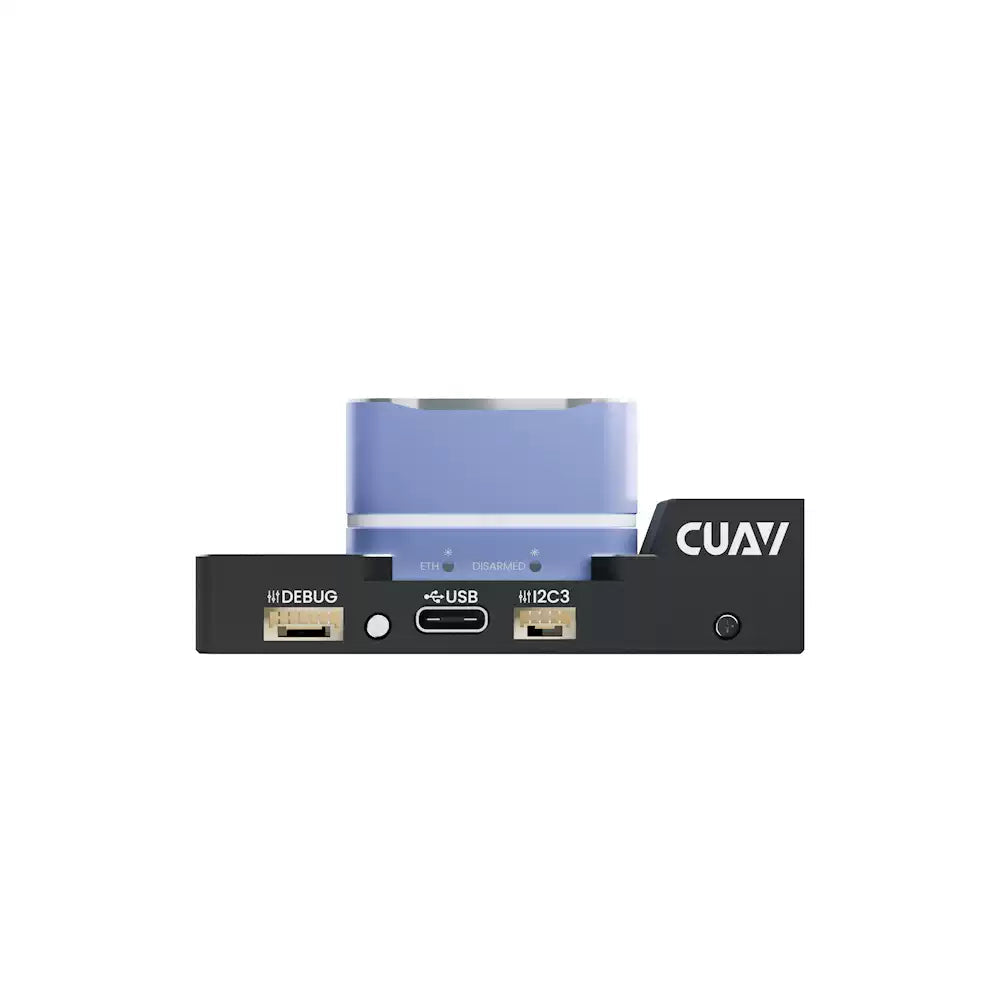

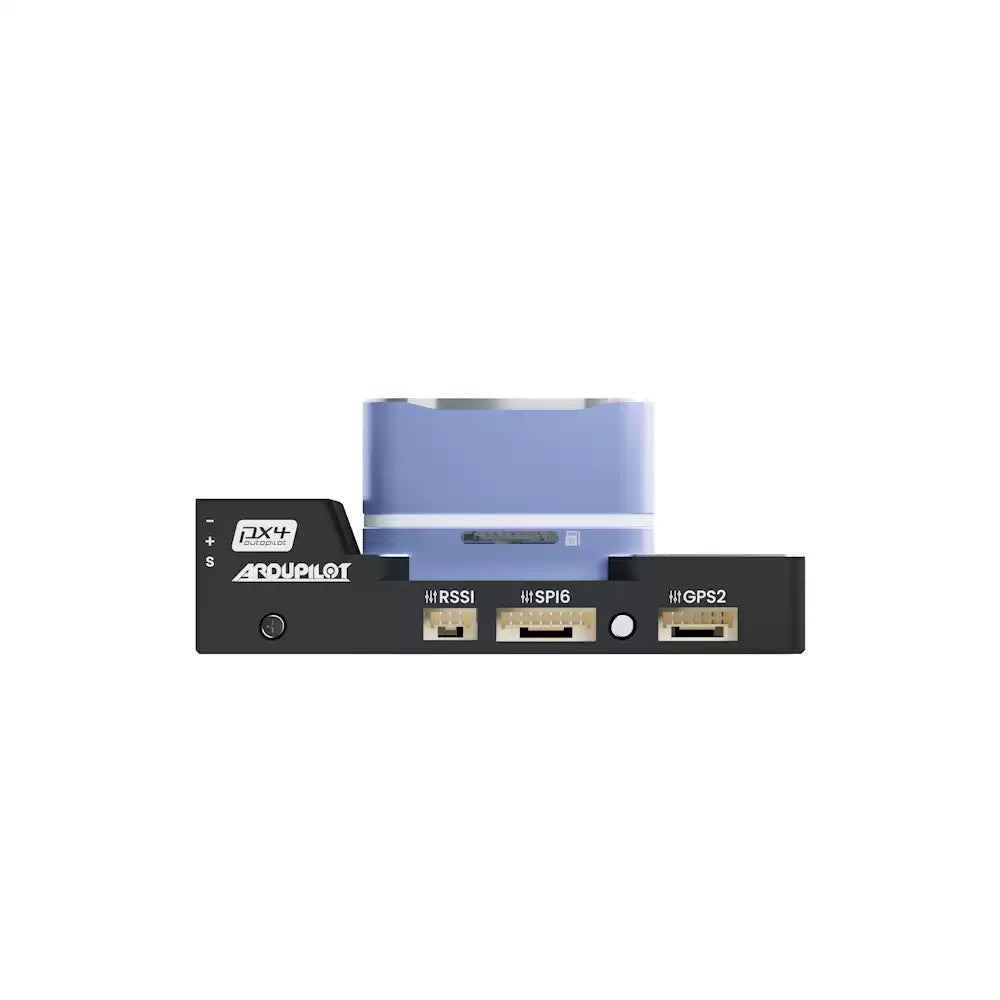

Schnittstellenspezifikationen

Technische Spezifikationen

Anwendungen

Der CUAV X25 Mega ist geeignet für:

• Industrielle Multirotor-UAVs
• Schwerlastdrohnen
• Festflügler und VTOL-Flugzeuge
• Vermessungs- und Kartierungsplattformen
• Automatisierte Inspektionssysteme
• Landwirtschaftliche und Pflanzenschutz-UAVs
• Autonome Roboter
• Unbemannte Bodenfahrzeuge
• Unbemannte Oberflächenfahrzeuge
• Visuelle Navigation und KI-gestützte Flugzeuge
• Schwarm- und Mehrfahrzeugsysteme
• Forschung und Entwicklung von benutzerdefinierten Autopiloten

Wichtige Integrationshinweise

• Bestätigen Sie die Firmware-Kompatibilität vor der Installation.
• Wählen Sie das geeignete PMU entsprechend der Systemspannung und dem maximalen Strom aus.
• Folgen Sie der empfohlenen Montageausrichtung und den Praktiken zur Vibrationsisolierung von CUAV.
• Halten Sie Hochstrom-Stromleitungen und elektromagnetische Störquellen von empfindlichen Signalkabeln fern.
• Die tatsächliche Navigationsleistung hängt von der Kalibrierung, den Firmware-Einstellungen, der mechanischen Installation, der Antennenplatzierung, den Vibrationsniveaus und der Betriebsumgebung ab.
• Die Spezifikationen und enthaltenen Zubehörteile sollten vor dem Kauf mit der genau ausgewählten Produktvariante abgeglichen werden.
