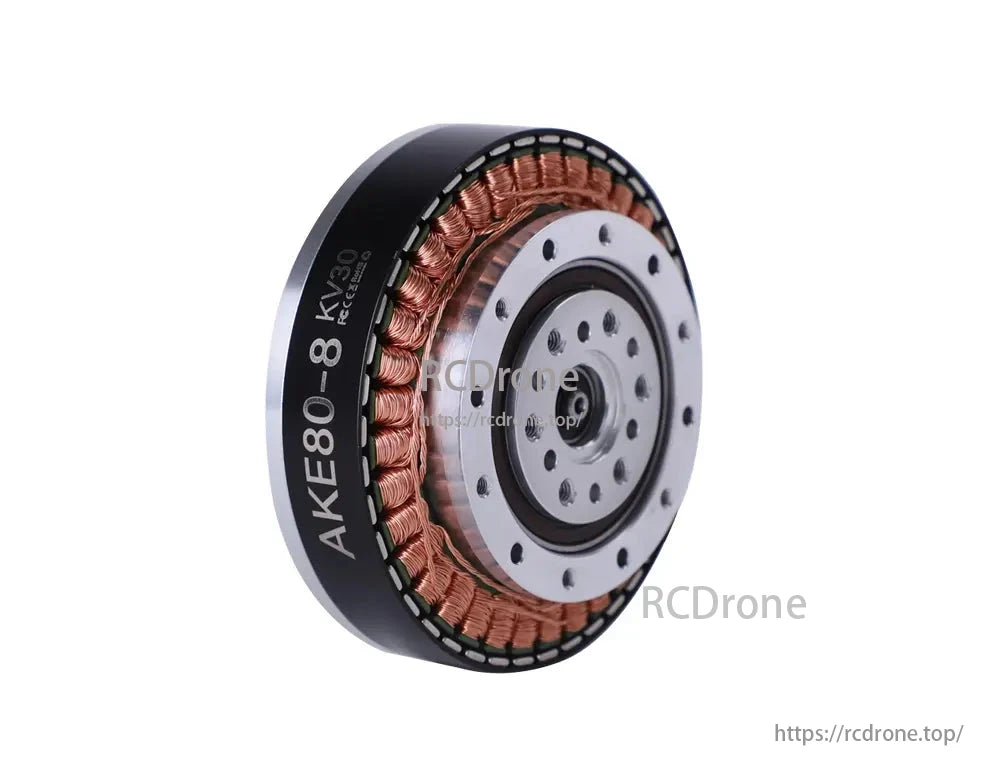

  • CubeMars AKE80-8 KV30 actuator delivers 52Nm/kg torque, featuring low backlash, modular design, and quasi direct drive with planetary gear.
  • CubeMars AKE80-8 KV30 actuator features a planetary gear, 52Nm/kg torque, low backlash, and modular design for robotics.

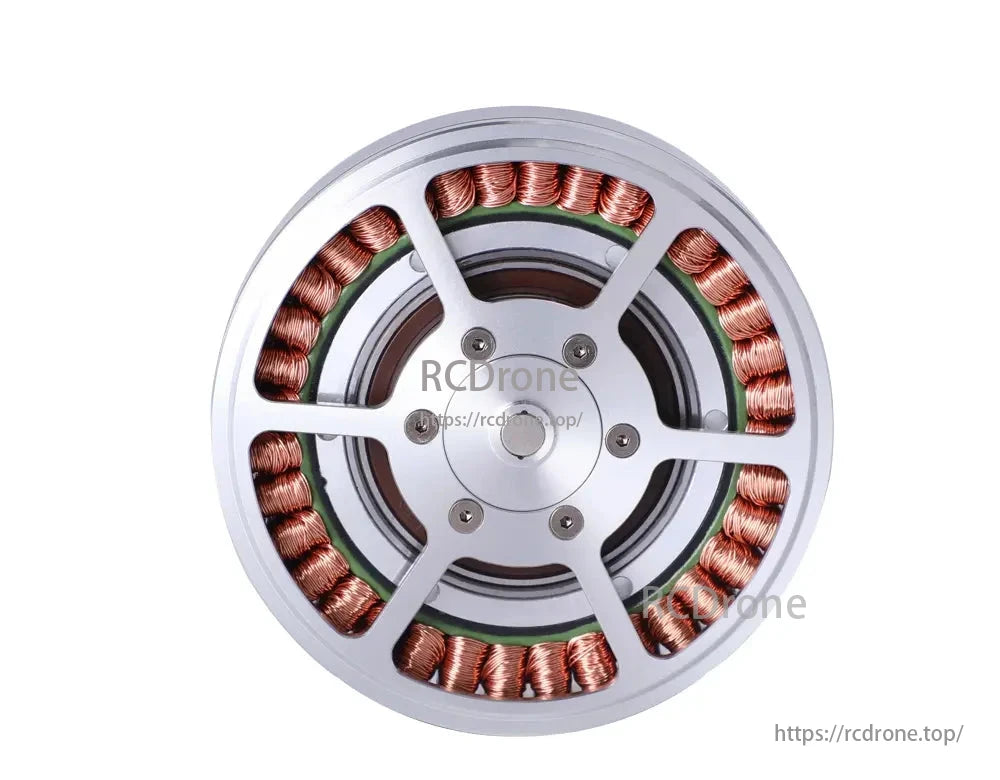

  • AKE80-8 KV30 actuator features quasi-direct drive, planetary gear, 52Nm/kg torque, low backlash, and modular design for robotics.
  • CubeMars AKE80-8 KV30 actuator features a planetary gear, 52Nm/kg torque, low backlash, and modular design.
  • AKE80-8 KV30 actuator provides high torque (52Nm/kg), low backlash, modular design, suitable for robotics applications.

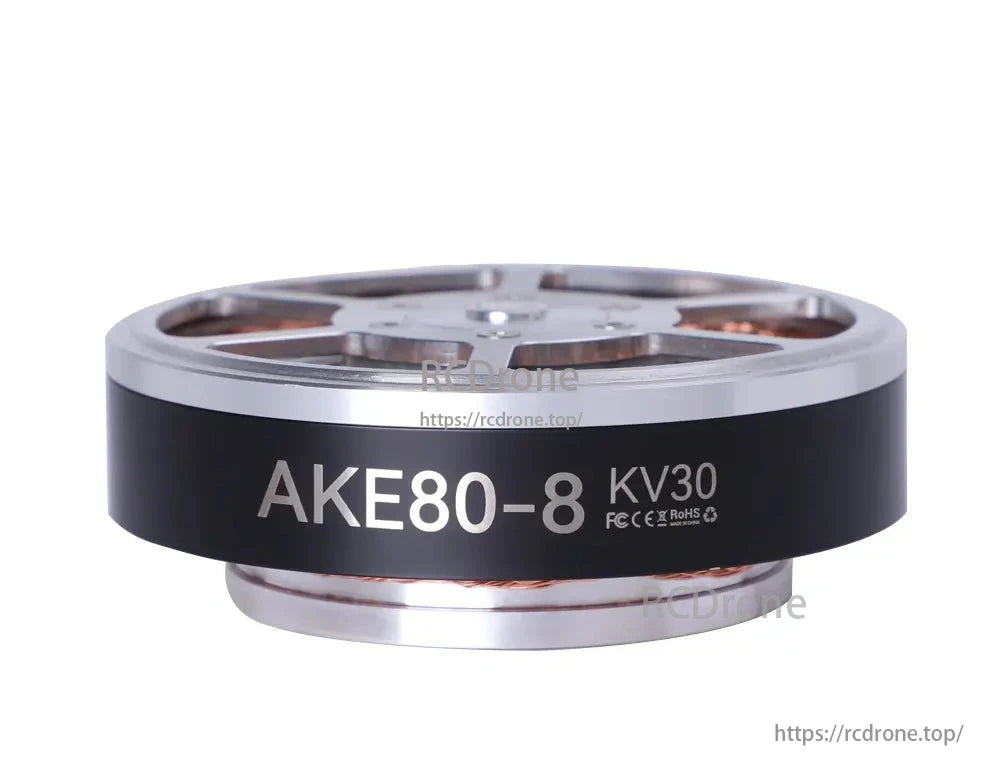

  • CubeMars AKE80-8 KV30 actuator delivers 52Nm/kg torque, features low backlash and modular design.

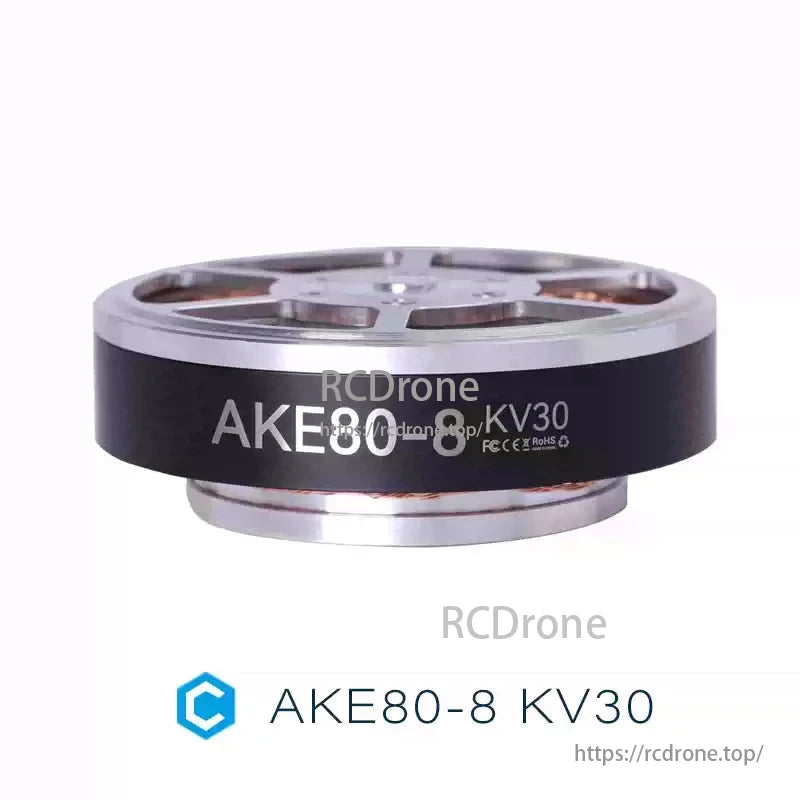

  • AKE80-8 KV30 actuator provides high torque (52Nm/kg), low backlash, and modular design for robotics applications.

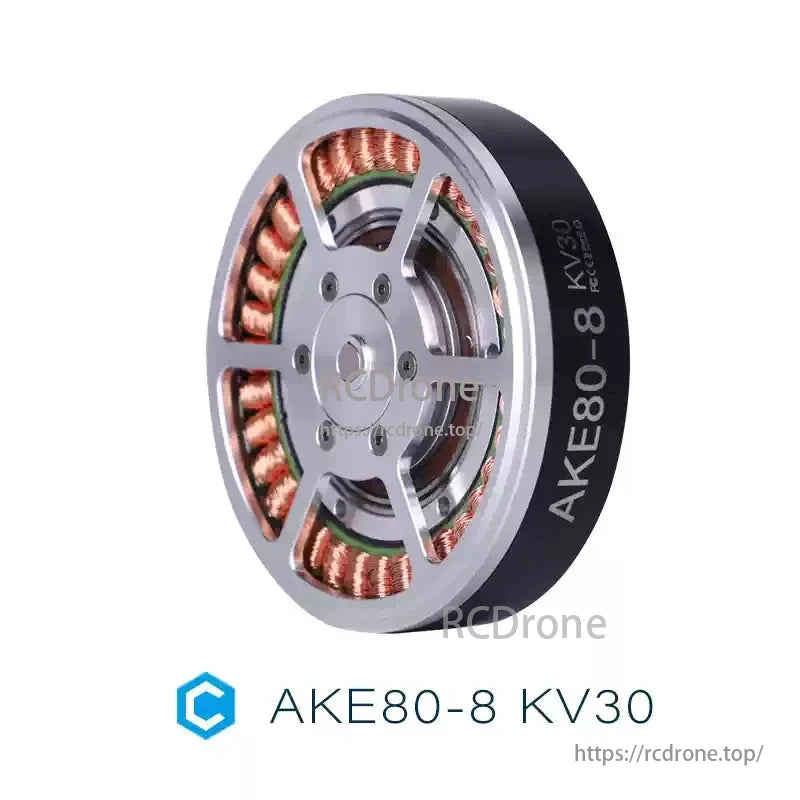

  • CubeMars AKE80-8 KV30 actuator offers high torque-to-weight ratio, low backlash, and modular design.

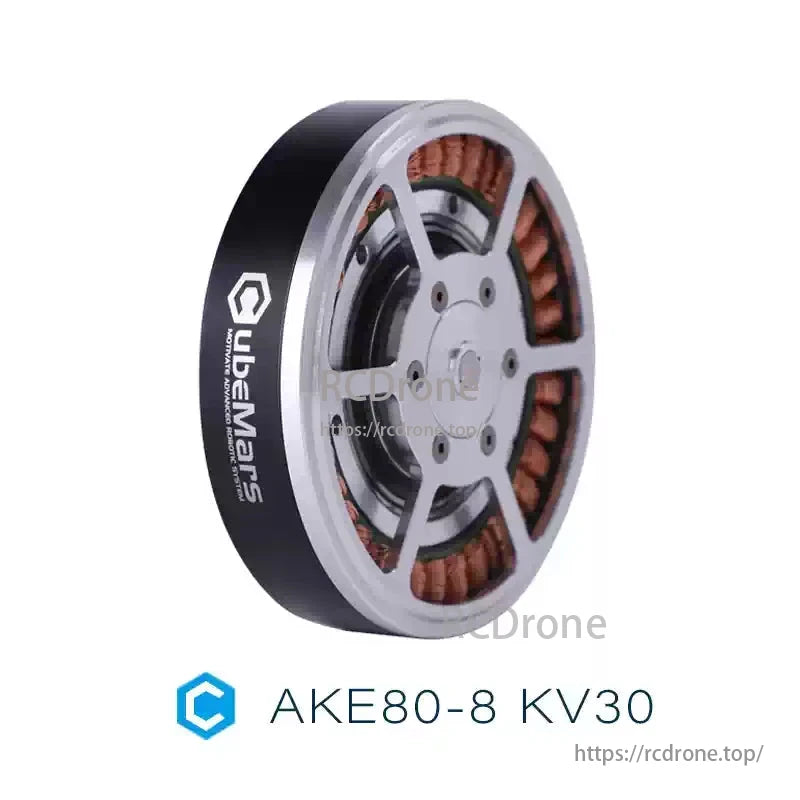

  • The AKE80-8 KV30 robotic actuator offers high torque, low backlash, and modular design for efficient performance.
  • The CubeMars AKE80-8 KV30 actuator delivers 52Nm/kg torque, features low backlash, and a modular design.
1 13

CubeMars AKE80-8 KV30 Quasi-Direktantrieb Roboteraktuator mit Planetengetriebe – 52Nm/kg, geringe Rücklaufspiel, modulares Design

CubeMars AKE80-8 KV30 Quasi-Direktantrieb Roboteraktuator mit Planetengetriebe – 52Nm/kg, geringe Rücklaufspiel, modulares Design

CubeMars

$499.00 USD
$499.00 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

Der CubeMars AKE80-8 KV30 Roboteraktuator ist ein hochleistungsfähiger quasi-direktantrieb Aktuator, der einen präzisen Planetengetriebe-Reduzierer mit einem bürstenlosen Motor integriert. Mit einem niedrigen Spiel von nur 9 Bogenminuten, einer Spitzenmomentdichte von 52 N·m/kg und modularer Bauweise bietet er außergewöhnliche Genauigkeit, Effizienz und Flexibilität für Robotik- und Automatisierungsanwendungen. Besonders entwickelt für Exoskelette, zweibeinige Roboter, Roboterarme und kollaborative Roboter, kombiniert der AKE80-8 Leistung und Präzision in einer kompakten, leichten Struktur.

Hauptmerkmale

  • Quasi-Direktantrieb mit Planetengetriebe
    Erreicht hohe Drehmomentausgabe und Präzision bei reduzierter Komplexität und Größe.

  • Hohe Tragfähigkeit & Hohe Präzision
    Optimierter Getriebemotor liefert 52 N·m/kg Drehmomentdichte und hält das Spiel innerhalb von 9 Bogenminuten für eine präzise Positionierung.

  • Leiser Betrieb mit verlängerter Lebensdauer
    Hergestellt aus Präzisionszahnrädern der Klasse 5 und optimierten Komponenten zur Reduzierung von Betriebsgeräuschen und Verschleiß.

  • Verbesserte Effizienzwicklung
    Die verbesserte Wicklung erhöht den Spaltfüllfaktor um 10% im Vergleich zur AK-Serie, wodurch Kupferverluste und Wärmeentwicklung reduziert werden.

  • Leicht & Kompakt
    Mit nur 570 g Gewicht und bidirektionalen Montagemöglichkeiten ist es ideal für platzbeschränkte Anwendungen.

  • Modulare Struktur
    Separat gestalteter Motor und Getriebe ermöglichen eine einfache Demontage, Wartung und flexible Integration.

Technische Daten

Artikel Details
Modell AKE80-8 KV30
Anwendung Exoskelett, Robotik
Nennspannung 48V
Kv (U/min/V) 30
Nenn-Drehzahl 150 U/min
Leerlaufdrehzahl 195 U/min
Nennmoment 12 Nm
Spitzenmoment 30 Nm
Nennstrom 4.8 A
Spitzenstrom 12 A
Kt (Nm/A) 0.32
Ke (V/krpm) 33
Spiel 9 Bogenminuten
Drehmomentdichte 52 Nm/kg
Wicklungstyp Stern
Phasenwiderstand 870 mΩ
Induktivität (P-P) 990 μH
Polpaare 21
Motorenkonstante (Km) 0.34 Nm/√W
Mechanische Zeitkonstante 2.3 ms
Elektrische Zeitkonstante 1.13 ms
Trägheit 1471.75 g·cm²
Isolationsklasse F
Hochspannungsbeständigkeit 500V / 5mA / 2s
Isolationswiderstand ≥10 MΩ
Gewicht 570g

Anwendungen

  • Exoskelett-Robotersysteme

  • Bipedale und quadrupedale Gehroboter

  • Industrielle kollaborative Roboter

  • Präzisionsrobotergelenke und -arme

  • Tragbare, motorisierte Hilfsvorrichtungen

Warum CubeMars AKE80-8 KV30 wählen

CubeMars gewährleistet außergewöhnliche Qualität und Innovation durch die Integration fortschrittlicher Fertigungstechniken und strenger Qualitätskontrolle.Der AKE80-8 KV30 Aktuator ist eine kompakte, aber leistungsstarke Lösung, die entwickelt wurde, um die anspruchsvollen Anforderungen der modernen Robotik zu erfüllen.

Handbuch-Downloads

AKE80-8-KV30 drawing.pdf


AKE80-8-KV30.zip


Details

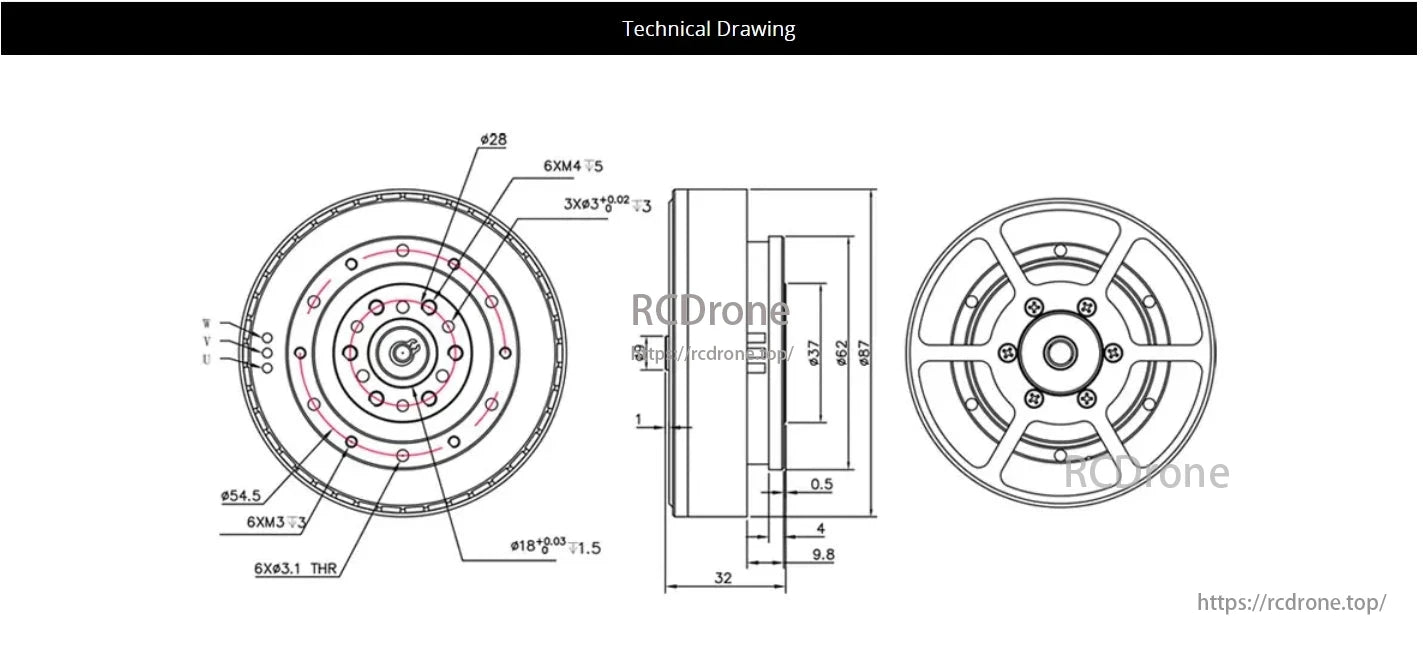

CubeMars AKE80-8 Robotic Actuator has dimensions Ø54.5, Ø62, Ø87, 32mm length, with various bolt specifications.

CubeMars AKE80-8 Robotic Actuator Abmessungen: Ø54,5, Ø62, Ø87, 32mm Länge, verschiedene Schraubenspezifikationen.

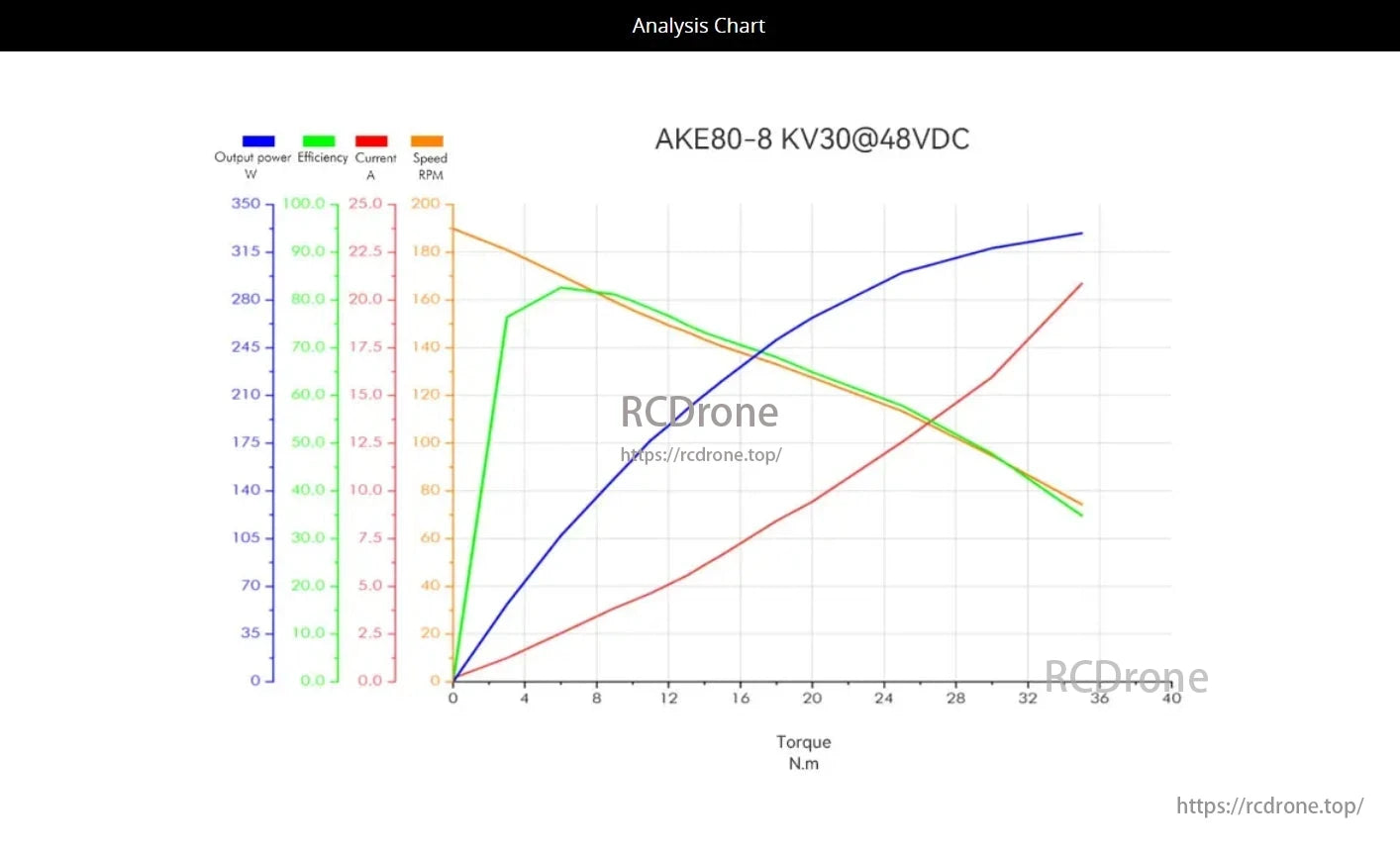

CubeMars AKE80-8 Robotic Actuator, CubeMars AKE80-8 KV30@48VDC actuator performance chart shows output power, efficiency, current, and speed vs. torque for robotic applications.

CubeMars AKE80-8 KV30@48VDC actuator Analyse-Diagramm. Zeigt Ausgangsleistung, Effizienz, Strom und Geschwindigkeit im Vergleich zum Drehmoment. Das Diagramm hebt Leistungskennzahlen für robotische Anwendungen hervor.

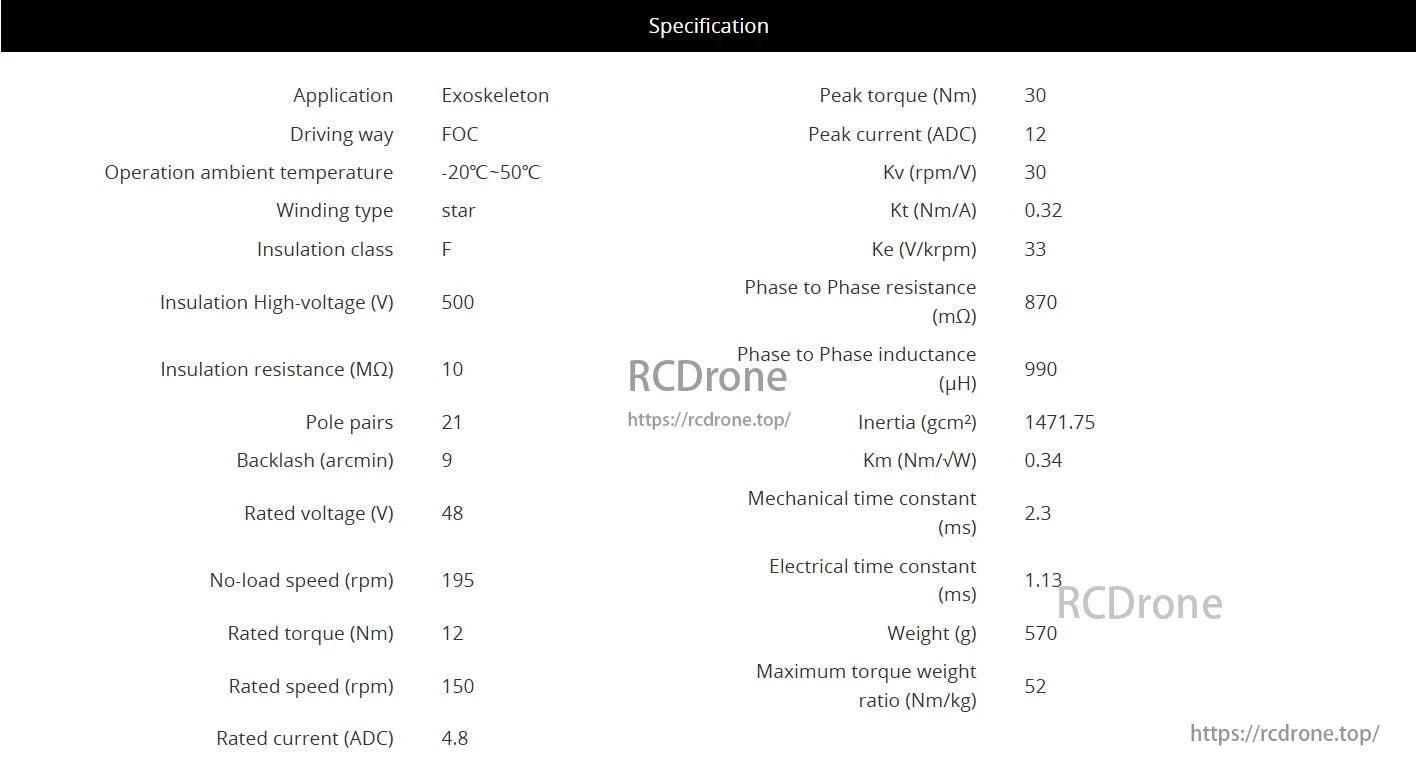

CubeMars AKE80-8 robotic actuator for exoskeletons: 30 Nm torque, 48V, 150 rpm, 570g, -20°C to 50°C, F-class insulation.

CubeMars AKE80-8 Robotic Actuator: Exoskelett-Anwendung, 30 Nm Spitzendrehmoment, 48V Nennspannung, 150 U/min Nennspeed, 570g Gewicht, 21 Polpaare, F-Klasse Isolierung, -20°C bis 50°C Betriebstemperatur.

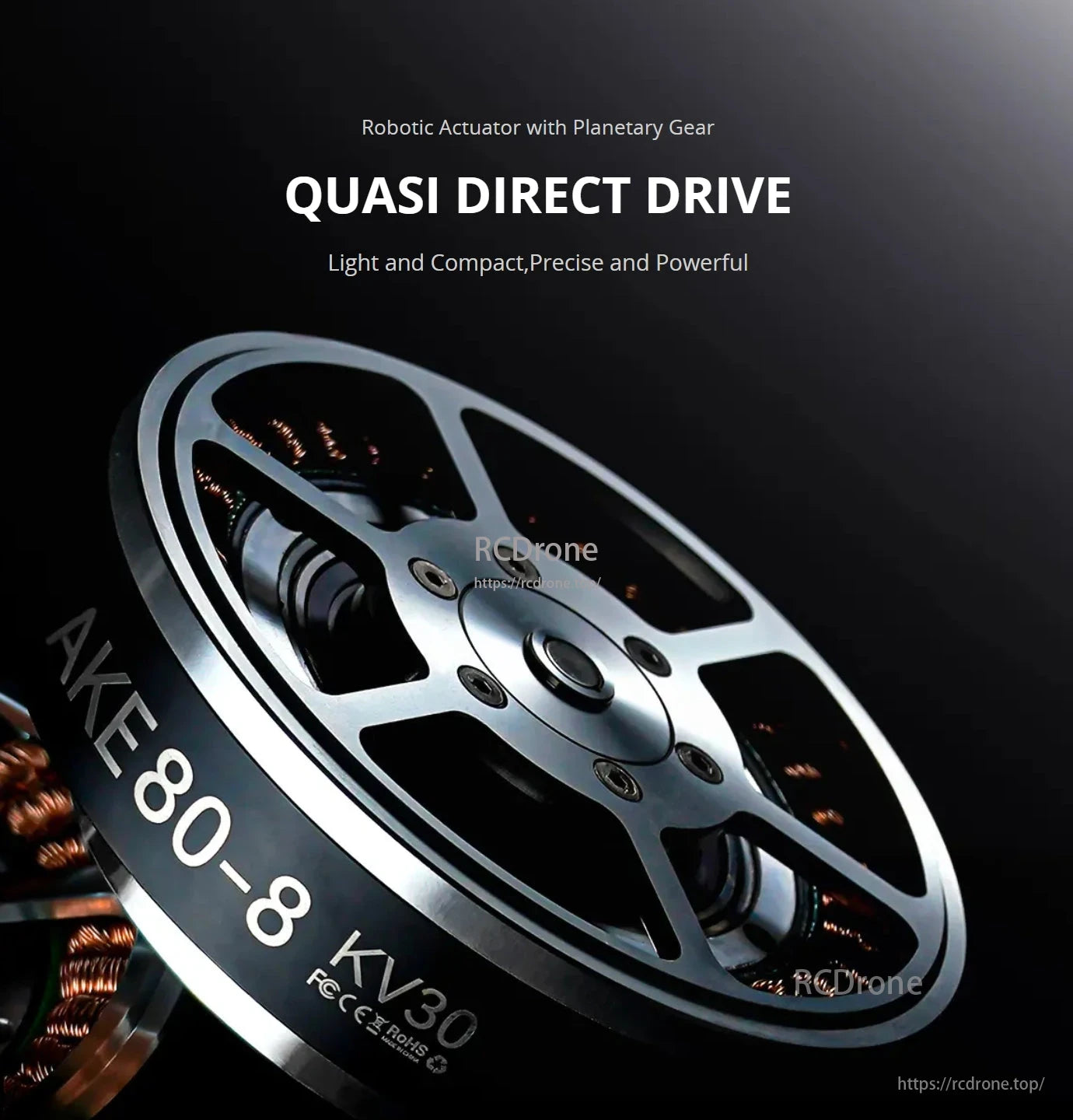

CubeMars AKE80-8 robotic actuator features quasi direct drive, offering lightweight, compact design with precision and power.

CubeMars AKE80-8 Robotic Actuator: Quasi-Direktantrieb, leicht, kompakt, präzise, leistungsstark.

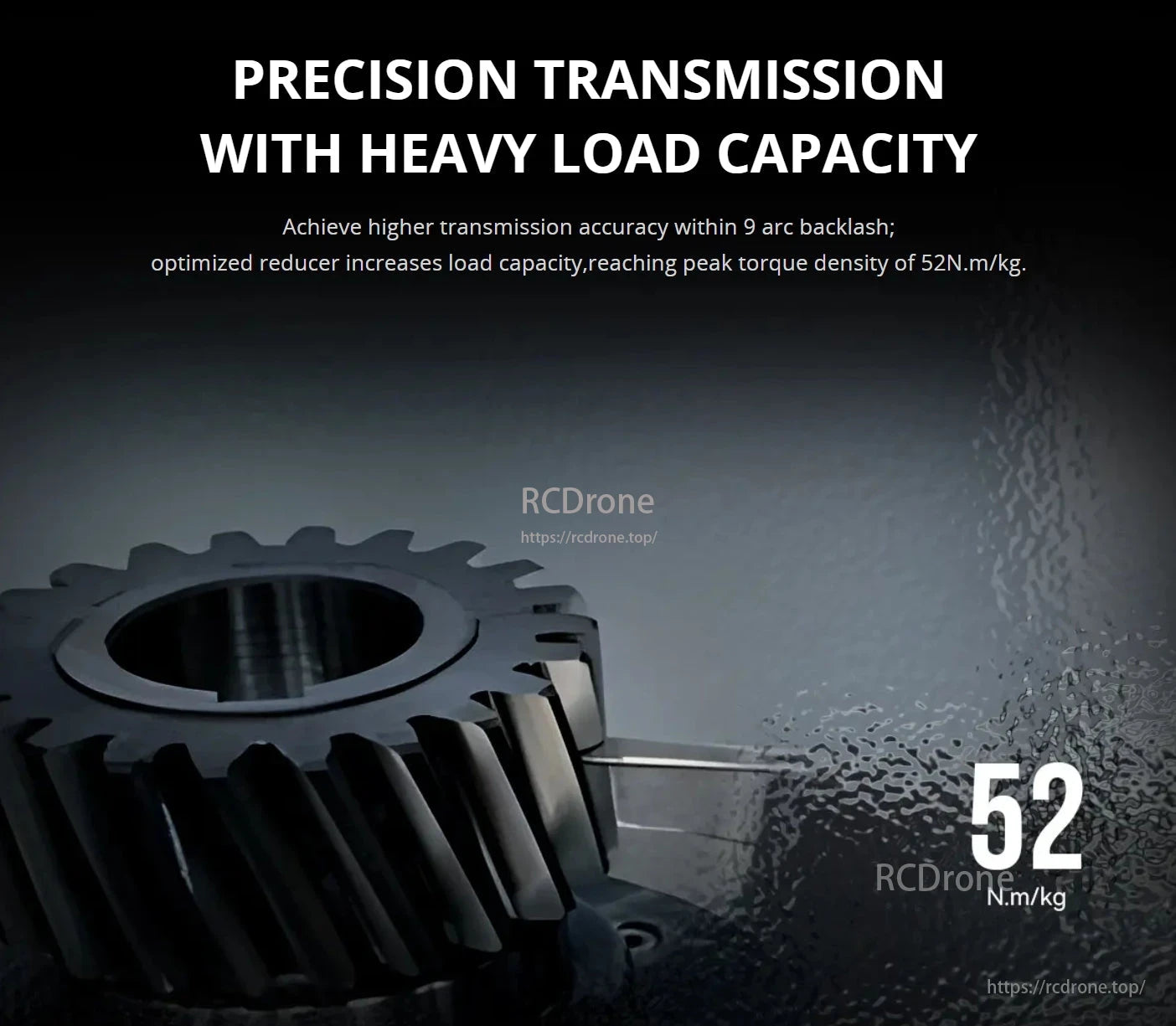

CubeMars AKE80-8 Robotic Actuator, High-precision transmission with heavy load capacity, optimized reducer, and peak torque density of 52 N.m/kg for superior performance.

Präzisionsgetriebe mit hoher Tragfähigkeit. Erreicht hohe Genauigkeit, optimierter Reduzierer, Spitzenmomentdichte von 52 N.m/kg.

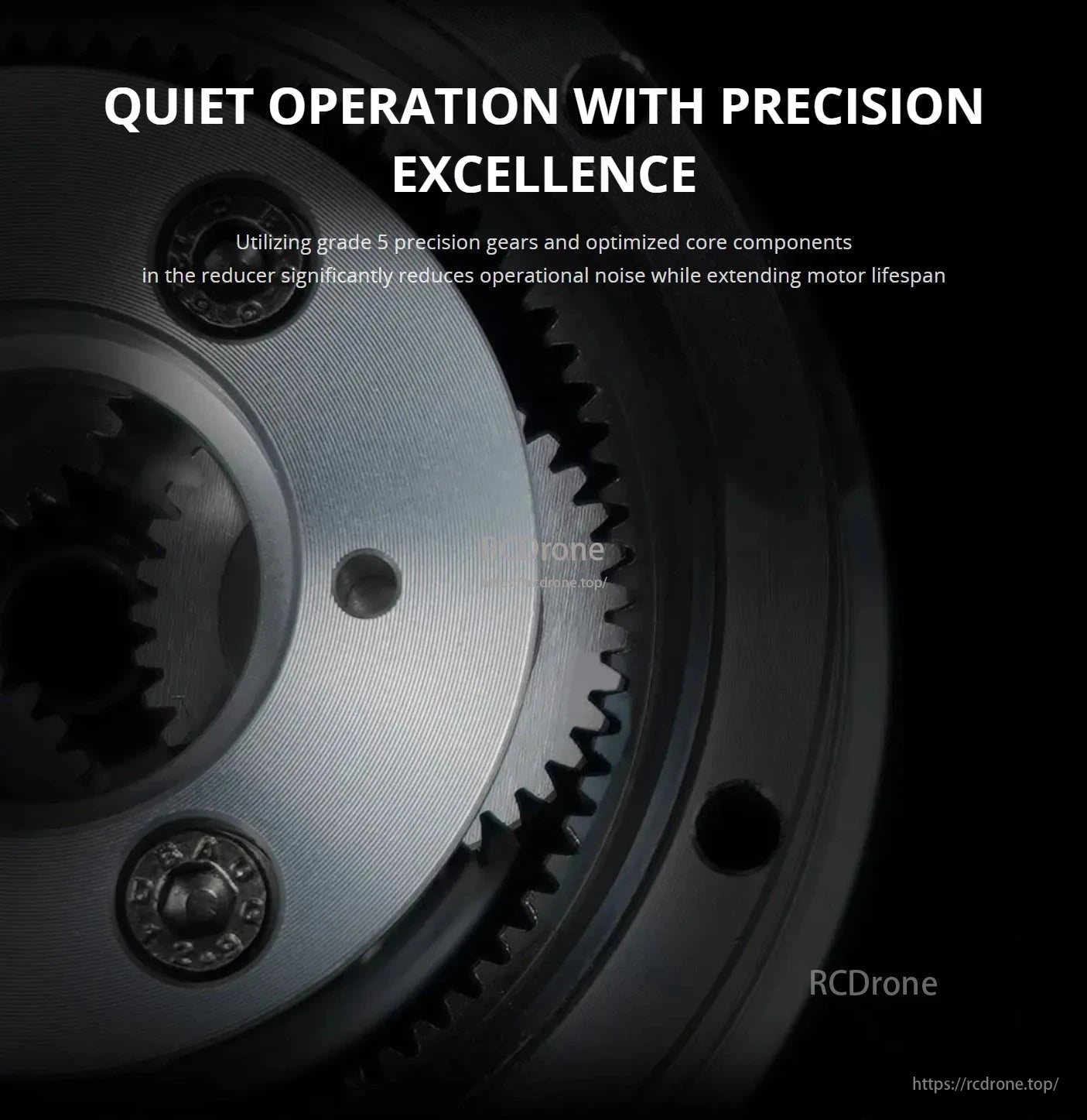

CubeMars AKE80-8 Robotic Actuator, Quiet, precise operation using grade 5 gears reduces noise and extends motor lifespan.

Leiser, präziser Betrieb mit Getrieben der Klasse 5; reduziert Geräusche, verlängert die Lebensdauer des Motors.

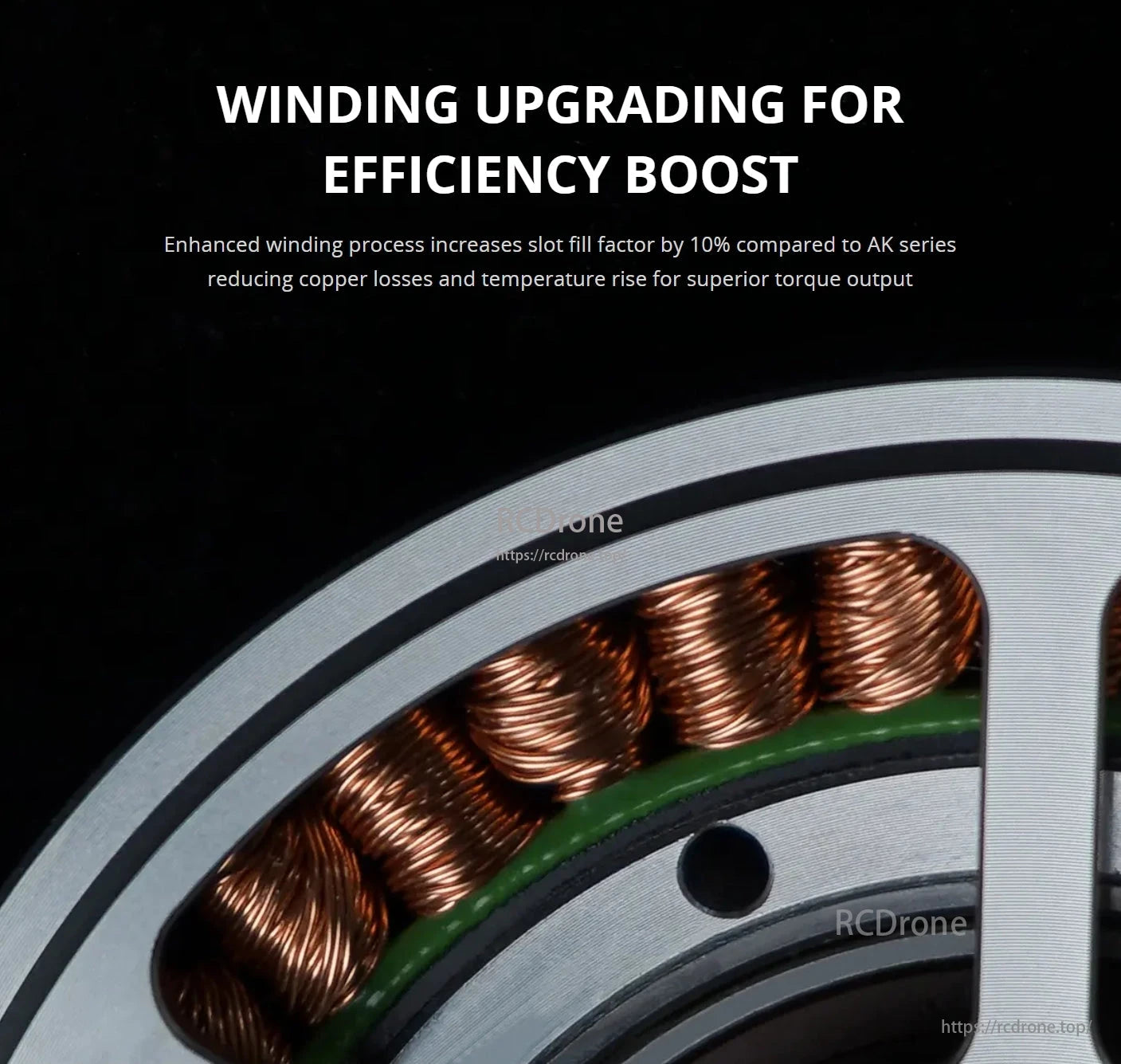

CubeMars AKE80-8 Robotic Actuator, Winding upgrading boosts efficiency by 10%, reducing losses for superior torque output.

Wicklungsaufrüstungen steigern die Effizienz um 10 %, reduzieren Verluste für überlegene Drehmomentabgabe.

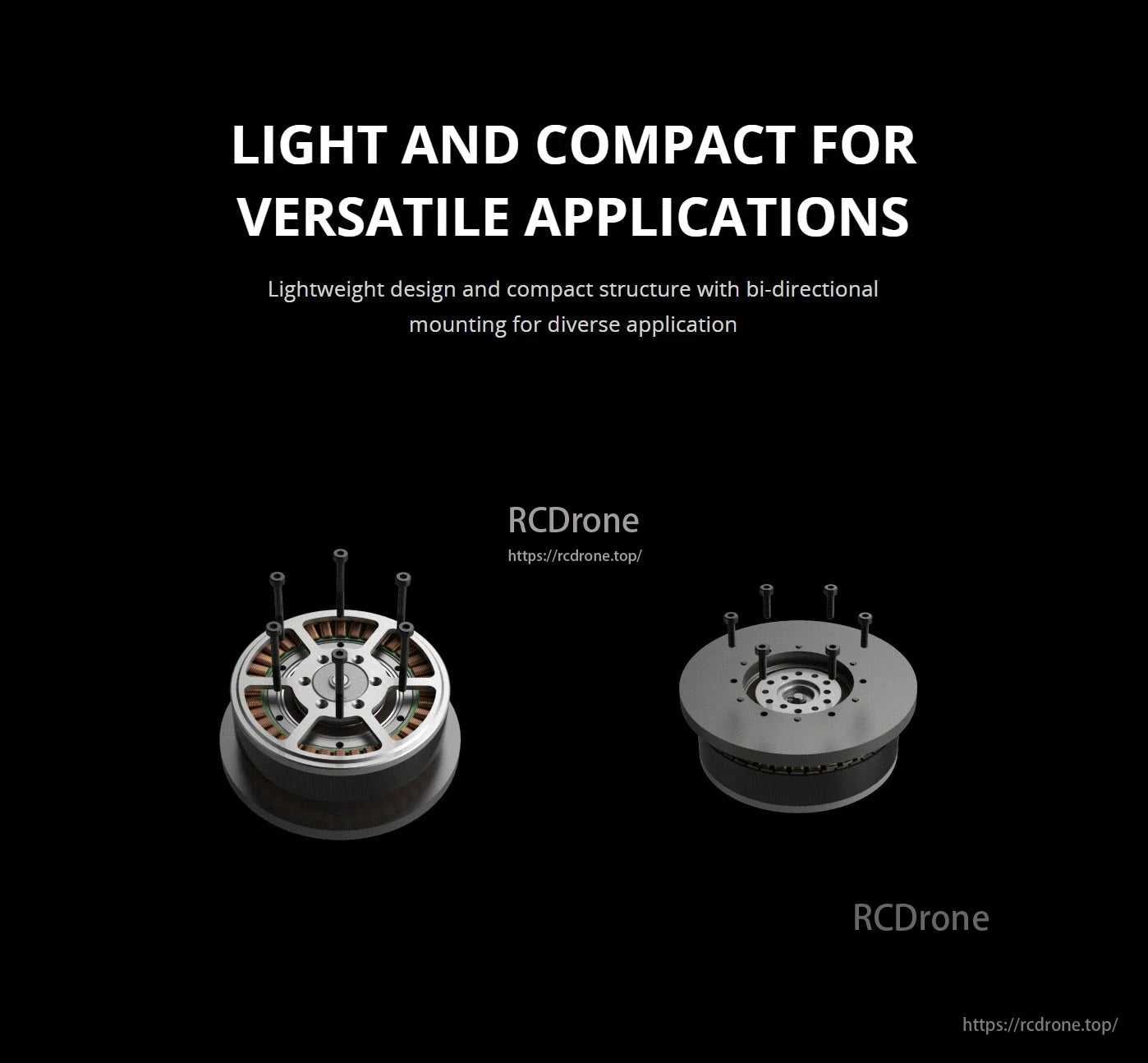

CubeMars AKE80-8 Robotic Actuator: Lightweight, compact, bi-directional mounting for versatile applications.

CubeMars AKE80-8 Robotic Actuator: Leicht und kompakt für vielseitige Anwendungen. Leichtbauweise, kompakte Struktur mit bidirektionaler Montage für vielfältige Nutzung.

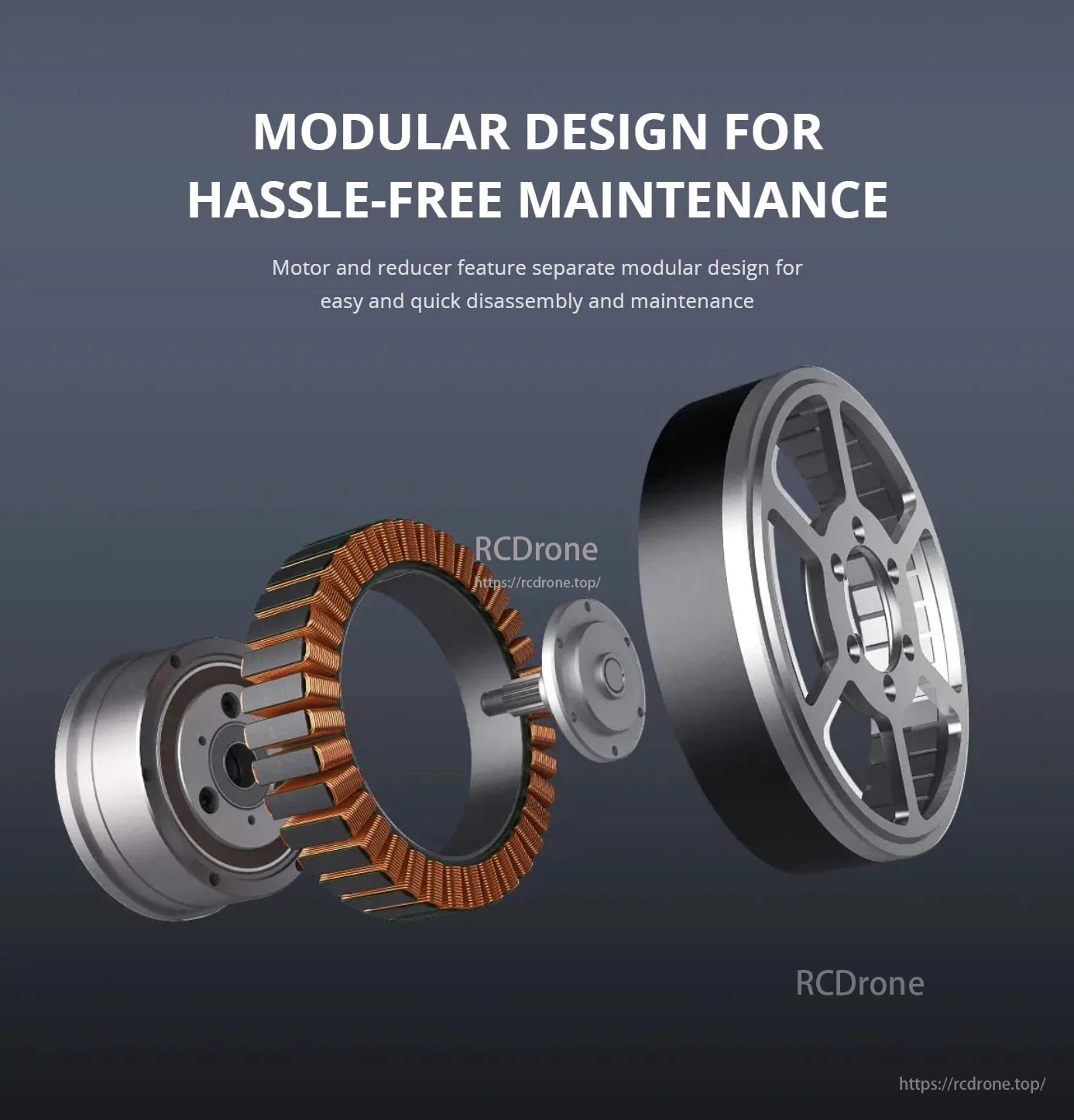

CubeMars AKE80-8 Robotic Actuator, Modular design allows for easy, quick disassembly and maintenance, ensuring hassle-free upkeep.

Modulares Design gewährleistet einfache, schnelle Demontage und Wartung für eine mühelose Pflege.
