CubeMars SW12 Unterwasserantrieb 48V 520W ≥12kgf Schub, 0-30M Tiefe, Aluminiumlegierung, Individuelle Strömungskappe

Übersicht

Der CubeMars SW12 Unterwasserantrieb ist ein Hochleistungsantriebssystem, das für unbemannte Oberflächenfahrzeuge, elektrische Surfboards und tragbare Antriebe entwickelt wurde. Er arbeitet mit 48V und einer Nennleistung von 520W und liefert maximale Bollard-Schubkraft ≥12 kgf, was eine starke und effiziente Bewegung sowohl vorwärts als auch rückwärts gewährleistet. Hergestellt aus Aluminiumlegierungsguss für Langlebigkeit und Korrosionsbeständigkeit, unterstützt er den Betrieb in Tiefen von 0–30 Metern. Die stromlinienförmige Düse (φ106mm) und der anpassbare Widerstandsreduktionskonus minimieren den Widerstand für eine sanftere Hochgeschwindigkeitsnavigation. Mit einer zwei-stufigen Dichtkammer und einem niedrigwiderstandsdynamischen Wellendichtring ist der SW12 zuverlässig in komplexen Unterwasserumgebungen und gewährleistet eine lange Lebensdauer bei minimalem Wartungsaufwand.

---

Hauptmerkmale

• Starke Leistung: 48V, 520W Nennleistung und ≥12 kgf Bollard-Schub.

• Robuste Konstruktion: Präzisionsguss-Aluminiumlegierung Gehäuse und Propeller für Korrosions- und Verschleißbeständigkeit.

• Strömungsgünstiges Design: Anpassbarer Widerstandsreduktionskegel für verbesserte Hydrodynamik.

• Fortschrittliche Abdichtung: Niedrigwiderstands-Dynamikdichtung und zweistufige Dichtkammer verhindern das Eindringen von Wasser und Schäden durch Schmutz.

• Thermisches Management: Hochleistungsfähige leitende Materialien für optimale Wärmeableitung durch Wasserkühlung.

• Leicht & Ausgewogen: 1180g in der Luft, 640g im Wasser, was eine stabile Manövrierfähigkeit gewährleistet.

• Breite Anwendung: Ideal für ROVs, USVs, Surfboards und verschiedene Antriebsmöglichkeiten in flachem Wasser.

---

Technische Daten

---

Leistungsanalyse

• Geschwindigkeit vs. Leistung: Der Stromverbrauch steigt mit der RPM; effizient bei niedrigen bis mittleren Geschwindigkeiten.

• Leistung vs Schub: Der Vorwärtsschub erreicht Spitzenwerte über 12 kgf bei ~520W; der Rückwärtsschub ist etwas niedriger.

• Geschwindigkeit vs Schub: Der Vorwärtsschub steigt linear mit der Drehzahl (RPM) und überschreitet 12 kgf bei ~3000 RPM.



Manuelle Downloads

SW12-2D.pdf

SW12-3D.zip







---

Anwendungen

Der CubeMars SW12 ist perfekt für:

• Autonome und ferngesteuerte Oberflächenfahrzeuge (USVs)

• Freizeit- und Rettungs-Elektrosurfboards

• Handgeführte Antriebsvorrichtungen für Taucher

• Flachwasser-ROVs zur Inspektion und Wartung

Details

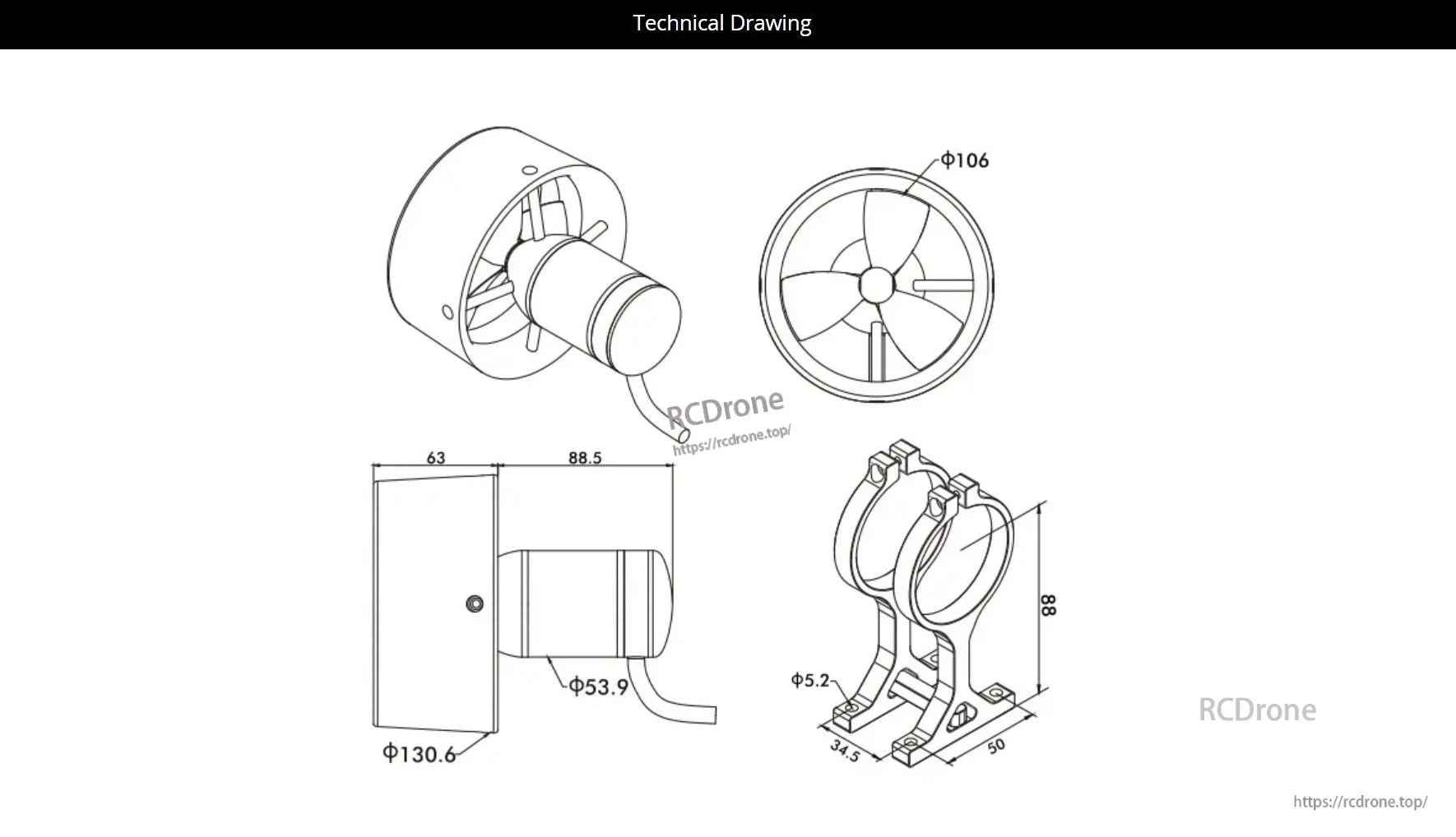

CubeMars SW12 Unterwasserantrieb Abmessungen: 130,6 x 88,5 mm, Lüfterdurchmesser 106 mm, Montageschrauben 5,2 mm.

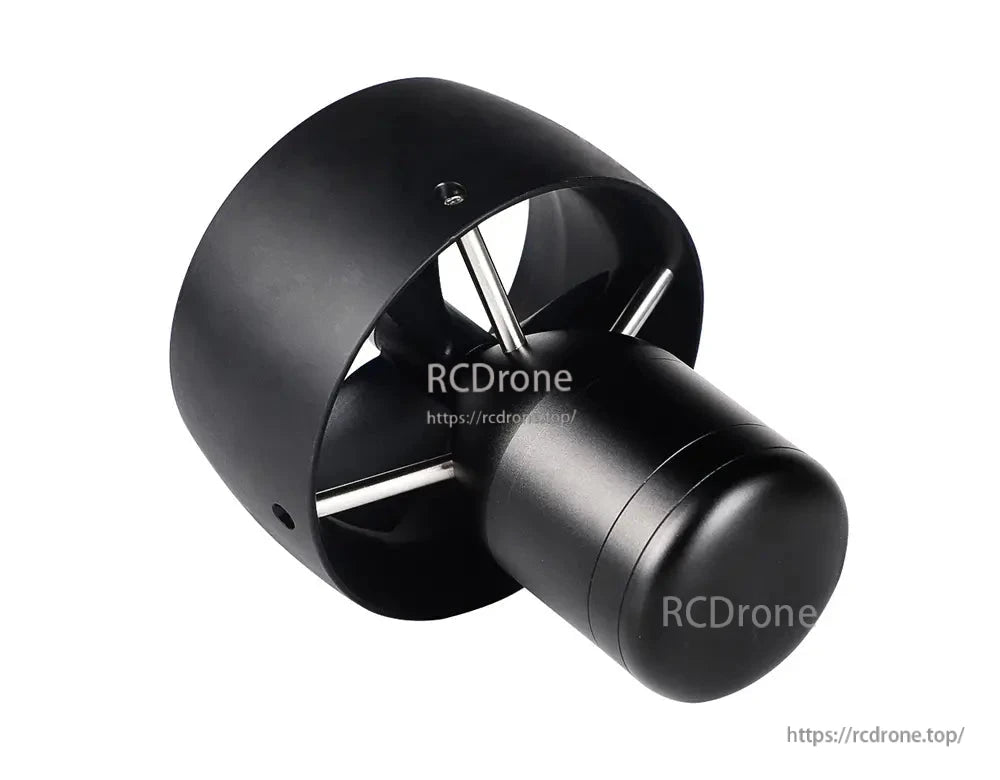

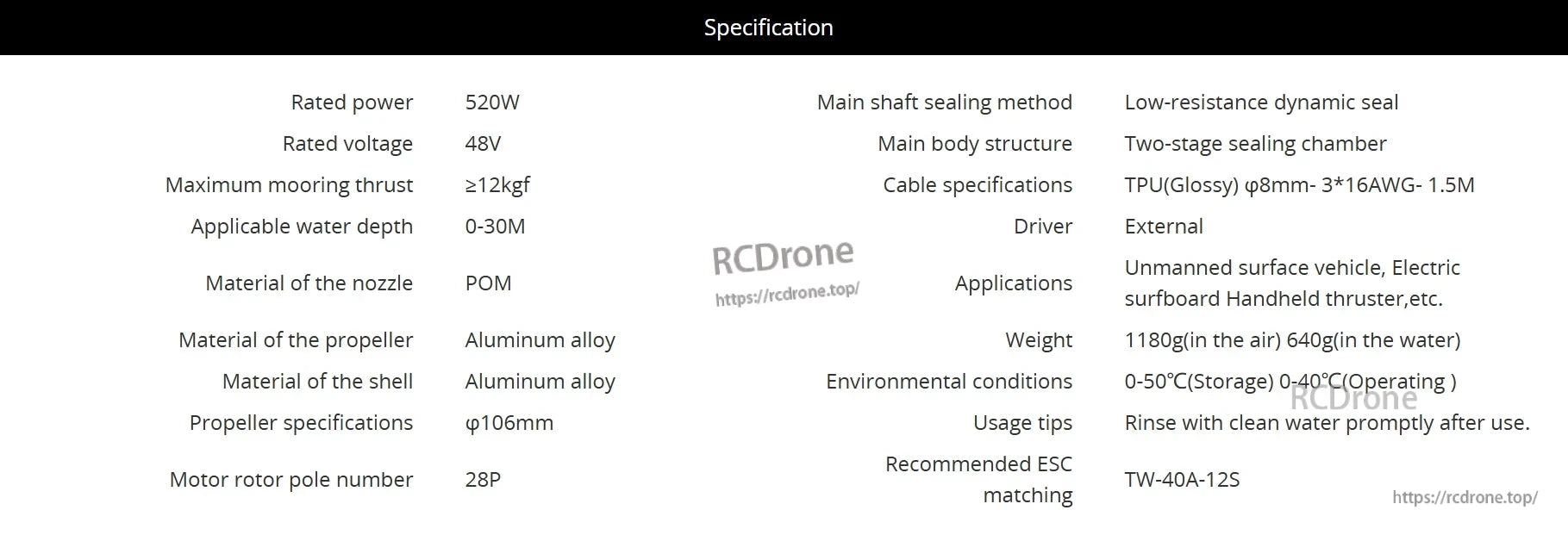

CubeMars SW12: 520W, 48V, ≥12kgf Schub, 0-30M Tiefe. POM-Düse, Aluminiumlegierungspropeller/Gehäuse, φ106mm Propeller, 28P Rotor. TPU-Kabel, externes Treibermodul. Für USVs, Elektrosurfboards. Wiegt 1180g (Luft), 640g (Wasser).

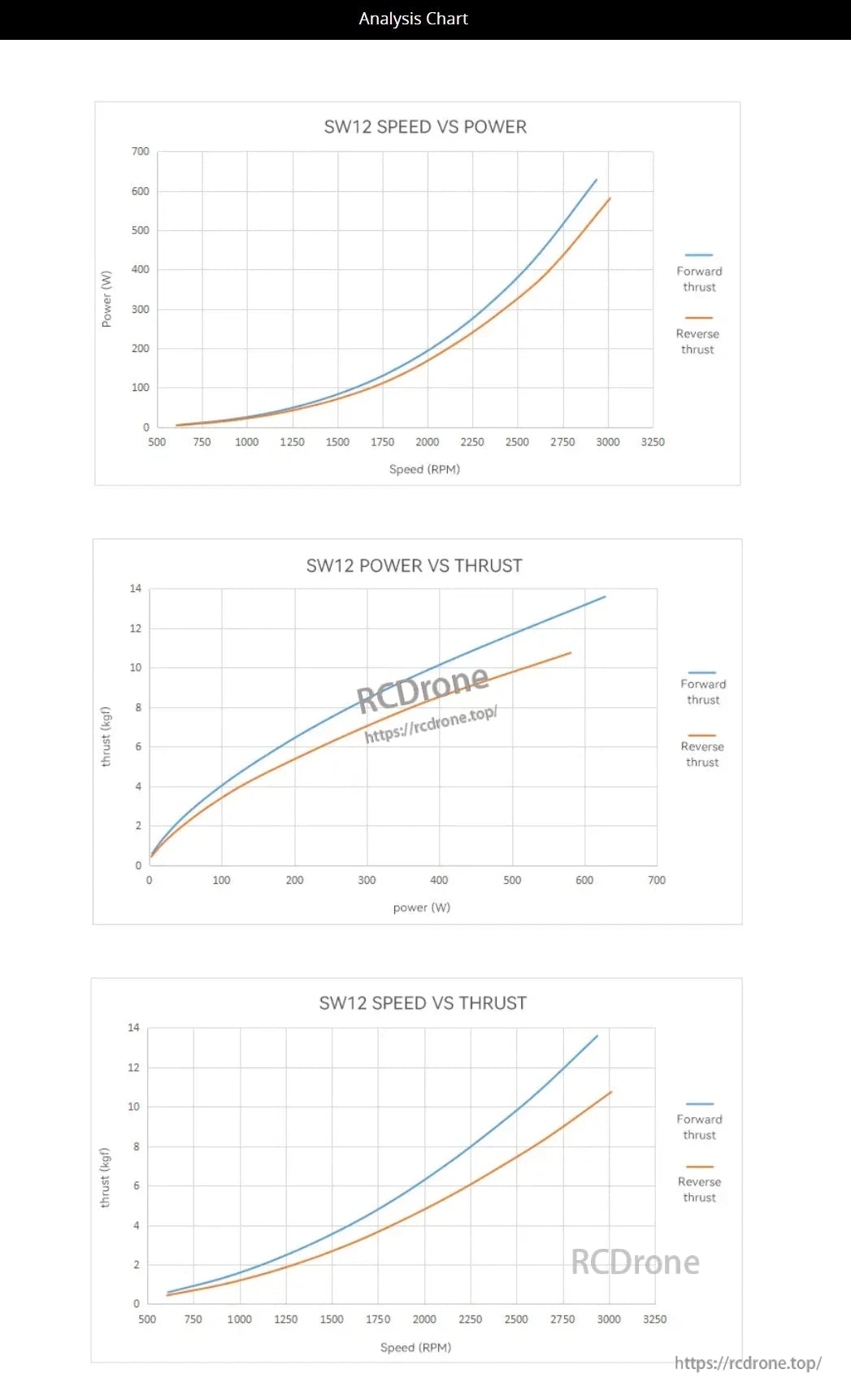

CubeMars SW12 Unterwasserantrieb Analyse: Geschwindigkeits- vs. Leistungs-, Leistungs- vs. Schub- und Geschwindigkeits- vs. Schubdiagramme veranschaulichen Leistungskennzahlen für Vorwärts- und Rückwärtsantriebsoperationen. Die Daten heben die Effizienz über RPM- und Leistungsbereiche hervor.

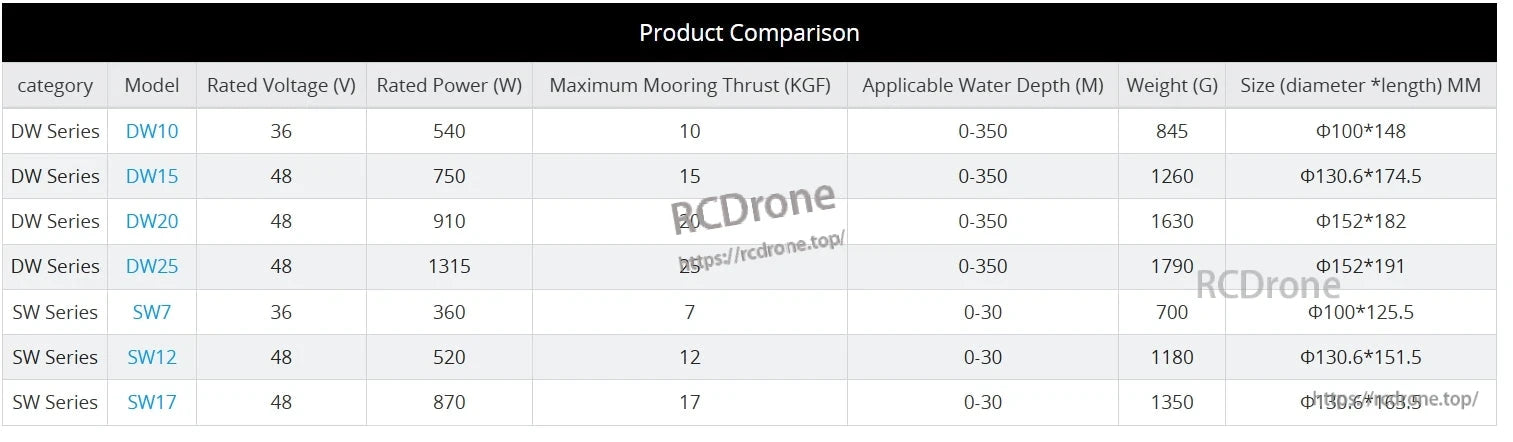

CubeMars SW12 Unterwasserantrieb: 48V, 520W, 12KGF Schub, geeignet für Tiefen bis zu 30m. Wiegt 1180g, Abmessungen Ø130,6×151,5mm. Kompakt, leistungsstark, ideal für moderate Wasseranwendungen.

CubeMars SW12 Unterwasserantrieb: Leistungsstarker Schub, zügiger Fortschritt. Kompakt und dennoch leistungsstark, mit maximalem Festmacher-Schub ≥12kgf. Ideal für Unterwasserantriebsaufgaben.

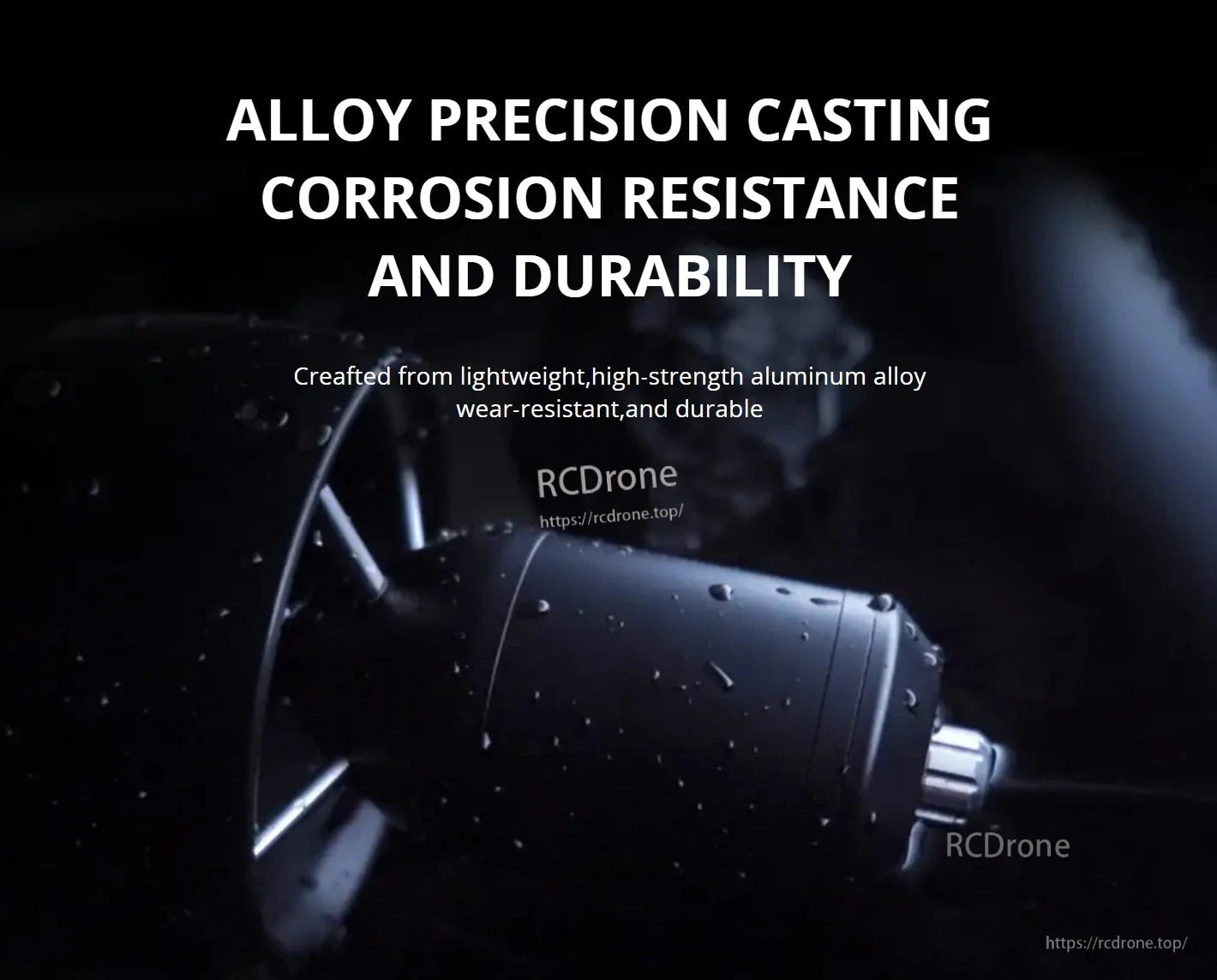

Präzisionsguss aus Legierung gewährleistet Korrosionsbeständigkeit, Langlebigkeit, geringes Gewicht und hochfestes Aluminiumlegierung.

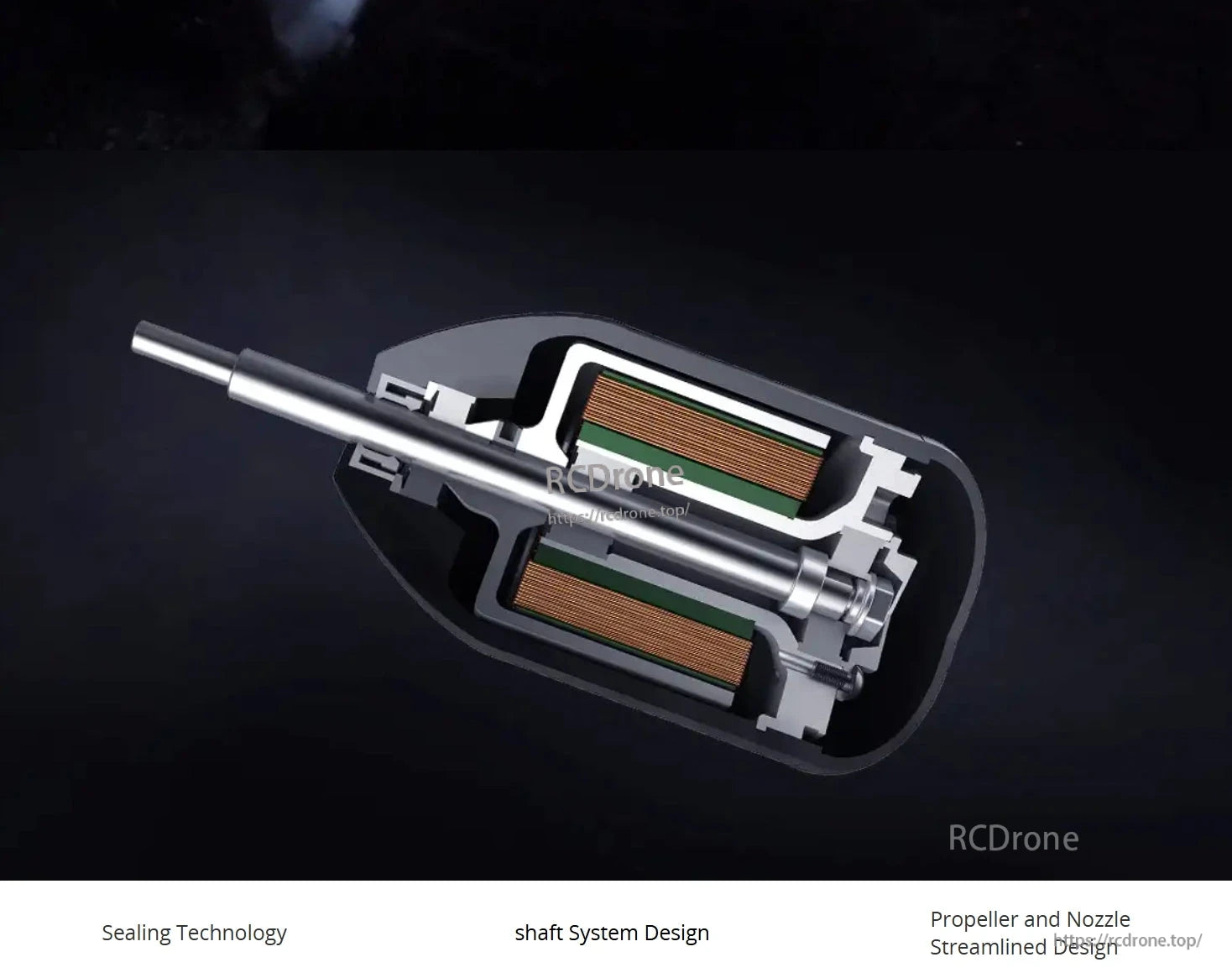

Der CubeMars SW12 Unterwasserantrieb verfügt über Dichtungstechnologie, Wellenkonstruktion sowie einen stromlinienförmigen Propeller und Düsen.

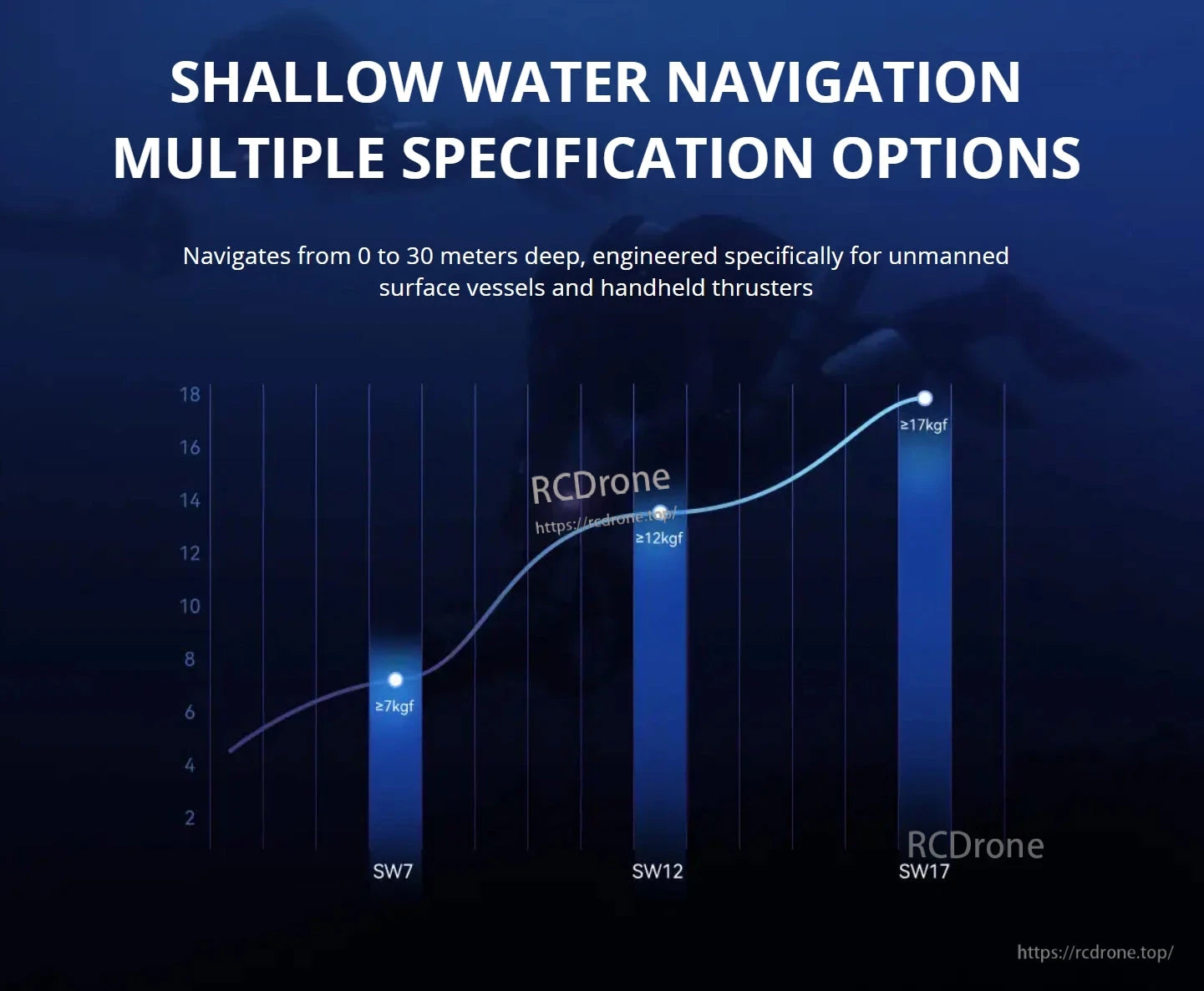

Flachwasser-Navigationsoptionen für unbemannte Fahrzeuge. Die Modelle SW7, SW12, SW17 navigieren in Tiefen von 0-30 Metern mit Schubkräften von ≥7kgf, ≥12kgf, ≥17kgf jeweils.

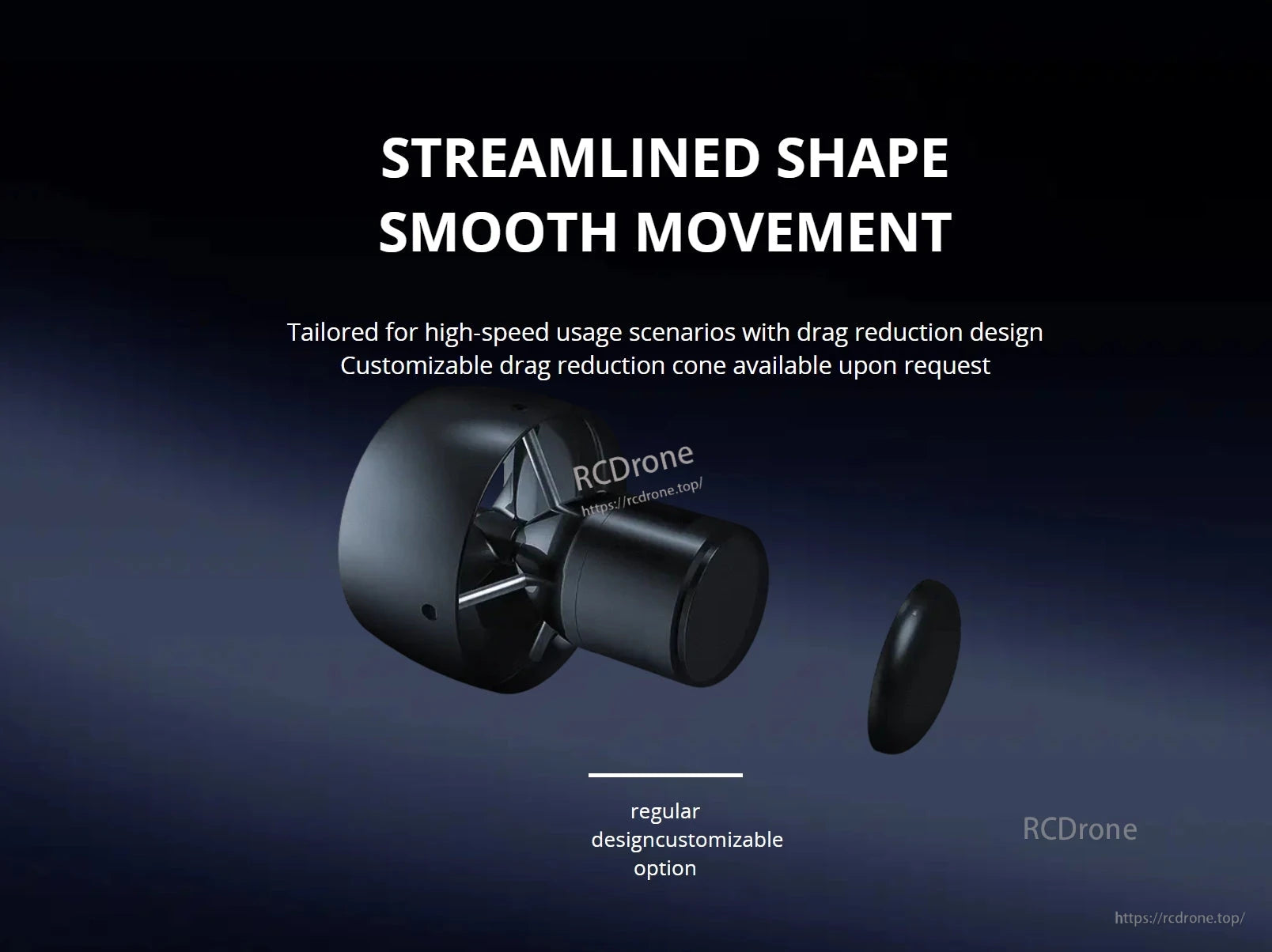

Stromlinienförmige Form, sanfte Bewegung. Entwickelt für den Hochgeschwindigkeitsgebrauch mit einem Design zur Reduzierung des Widerstands. Anpassbare Optionen verfügbar.
