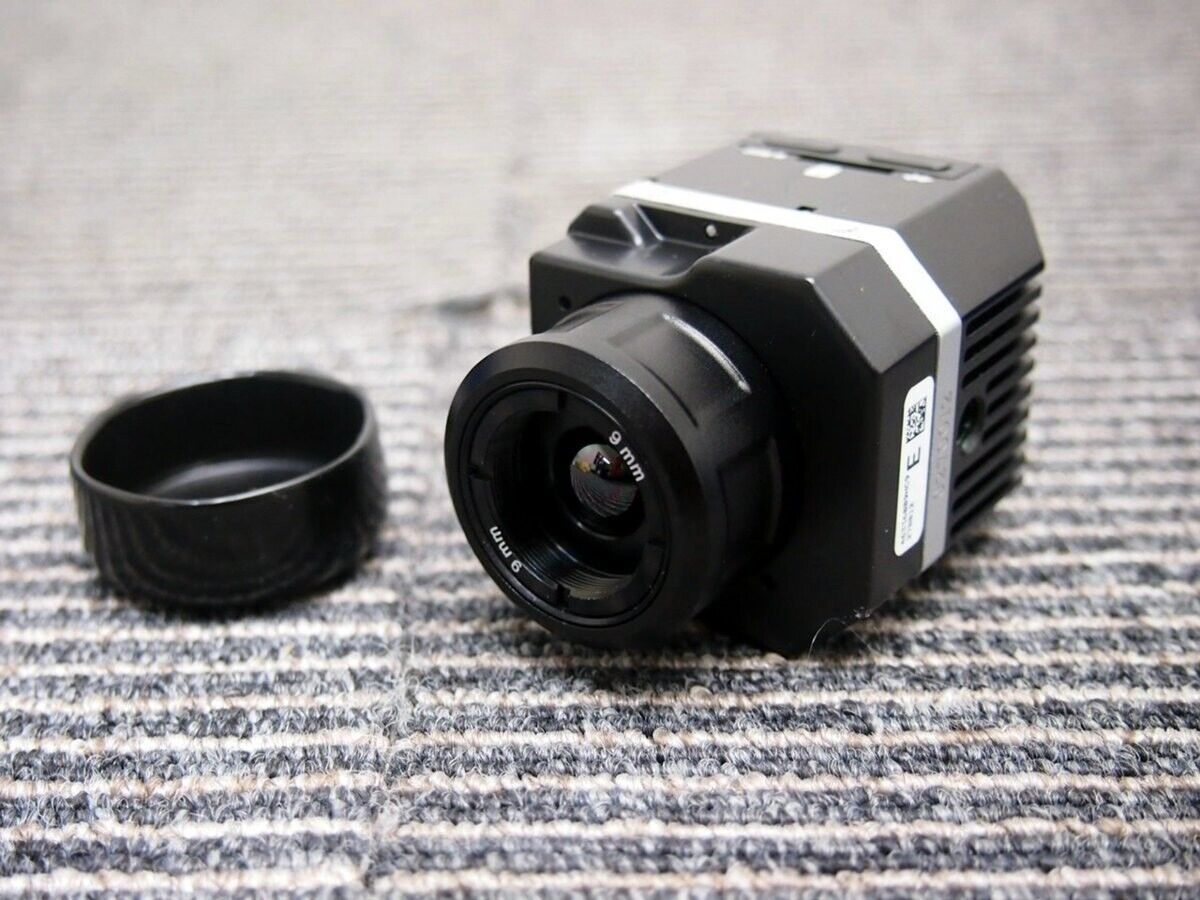

FLIR VUE PRO 336 Wärmebildkamera für Drohnen – 336 x 256 Wärmebild- und Datenaufzeichnung 6,8 mm 9 mm 13 mm 25° 35° 44° 9 Hz 30 Hz

FLIR Vue Pro wurde für den professionellen Einsatz entwickelt und ist mehr als ein WärmebildkameraEs handelt sich um ein Wärmemessgerät und Datenrekorder, der Ihren sUAS-Operationen und -Diensten einen enormen Mehrwert verleiht.

Spezifikationen

• Modell – VUE PRO R 336 9 mm 9 Hz
• Objektiv – 9 mm mit 35° x 27° FOV
• Sensor – Ungekühlter VOx-Mikrobolometer
• Auflösung – 336 x 256
• Volle Bildrate – 7.5 Hz (NTSC); 8.3 Hz (PAL)

Mit dem Vue Pro R können Drohnenbetreiber und zertifizierte Thermografen genaue, berührungslose Temperaturmessungen aus der Luft durchführen. Jedes Standort -Bild, das das Vue Pro R spart, enthält genaue, kalibrierte Temperaturdaten, die in jedem Pixel eingebettet sind, und verleiht Ihren SUAS -Vorgängen und -diensten noch mehr Wert als je zuvor. Vue Pro R fügt SUAS-Anwendungen wie Gebäude- und Dachinspektionen, Inspektionen für Stromnetze, Infrastrukturanalyse, natürliches Ressourcenmanagement, Livestockmanagement, öffentliche Sicherheit, Suche und Rettung vollständig radiometrische Datenerzeugung hinzu.

Kostengünstige Wärmebildgebung und integrierte Datenaufzeichnung

Zeichnen Sie digitale Videos und Standbilder auf einer herausnehmbaren Micro-SD-Karte auf und vermeiden Sie so Datenübertragungsverluste.

• Einfache Power-In/Video-Out-Schnittstelle über 10-poligen Mini-USB-Anschluss
• Für den Flugbetrieb optimierte Bildeinstellungen
• Zeichnen Sie Wärmevideos in Echtzeit im MOV-Format auf
• In jedem Standbild werden Fluginformationen des Flugzeugs gespeichert

MAVLink-Integration und PWM-Steuerung

Zusätzlich zur MAVLink-Kompatibilität für die Geotagging-Funktion von Bildern ermöglicht der Zubehöranschluss die Fernsteuerung der Kamerafunktionen während des Flugs.

• Zahlreiche Aufzeichnungsmöglichkeiten inklusive Flugdaten in jedem Bild
• Mobile App ermöglicht PWM-Konfigurationen vor Ort
• MAVLink-Integration mit praktischer RS-232-Verbindung

Flexible, leistungsstarke Kamerasteuerung und Konfigurationsoptionen

Durch die einfache Konfiguration mit der FLIR UAS-App können Piloten Farbpaletten und Bildoptimierungsfunktionen festlegen.

• Steuern Sie wählbare Kamerafunktionen mit PWM-Eingängen – Bildsteuerung, Aufnahme starten/stoppen und Standbildaufnahme
• Vue Pro R speichert radiometrische JPEGs mit in jedem Pixel eingebetteten Temperaturdaten
• Vue Pro R speichert Standbilder als radiometrische JPEGs oder 14-Bit-TIFF-Formate

Optionales Strom- und HDMI-Videomodul

Dank des optionalen Strom- und HDMI-Videomoduls lässt sich der Vue Pro R einfacher integrieren als je zuvor.

• Der 10-polige Mini-USB-Anschluss akzeptiert einen größeren Eingangsleistungsbereich, bietet Verpolungsschutz, bietet weiterhin analogen Videoausgang und Zugriff auf den integrierten Speicher der Kamera
• Der Micro-HDMI-Anschluss gibt HDMI-Video für Live-Digital-Video-Downlink-Systeme wie DJI Lightbridge und 3DR Solo aus

Lieferumfang

• Vue Pro R Kamera
• Bankkabel
• Zubehörkabel
• MicroSD-Karte

Handbücher/Anleitungen

Benutzerhandbücher

• FLIR Vue Pro R-Benutzerhandbuch

Datenblätter

• FLIR Vue Pro R – Datenblatt

Herstellerspezifikationen

FLIR VUE PRO R 336 9 mm 9 Hz Spezifikationen
ÜBERBLICK
Präzise Befestigungslöcher	Zwei M2x0.4 auf jeder der beiden Seiten und unten Ein 1/4-20 Gewindeloch oben
Größe	2.26 "x 1.75″ (inkl. Objektiv)
Spektralband	7.5 - 13.5 µm
Wärmebildkamera	Ungekühlter VOx-Mikrobolometer
Gewicht	3.25 – 4 oz (abhängig von der Konfiguration)
Zoom	Ja – Einstellbar in der App und über PWM
VERBINDUNGEN & KOMMUNIKATION
Analoger Videoausgang	Ja
UMWELT & GENEHMIGUNGEN
Temperaturbereich außerhalb des Betriebs	-55°C bis +95°C
Betriebstemperaturbereich	-20°C bis +50°C
Betriebshöhe	+40.000 Fuß
BILDGEBUNG UND OPTIK
Farbpaletten	Ja – Einstellbar in der App und über PWM
Volle Bildfrequenz	7.5 Hz (NTSC); 8.3 Hz (PAL)
Bildoptimierung für sUAS	Ja
Invertierbares Bild	Ja – In der App anpassbar
Objektiv-Optionen	9 mm; 35° x 27°
Objektivoptionen [FOV für NTSC-Analogausgang]	9 mm; 34° x 26°
Szenenvoreinstellungen und Bildverarbeitung	Ja – In der App anpassbar
Sensorauflösung	336 x 256
OPTIONALES STROM- UND HDMI-VIDEOMODUL
HDMI-Ausgang	1280×720 @ 50 Hz, 60 Hz
Eingangsleistungsbereich	5 V DC – 28 V DC
Verpolungsschutz	Ja
LEISTUNG
Messgenauigkeit	+/-5°C oder 5 % des Messwerts
LEISTUNG
Eingangsspannung	4.8-6.0 V Gleichstrom
Verlustleistung [Spitze]	2.1 W (3.9 W)

Technische Daten

Wärmebildkameras/Vorlage für Wärmebildkameras für Gebäude und Industrie
Detektorgröße	336 x 256 Sensor
Bildfrequenz	9 Hz
Videoausgang	Ja
Fokus	Einstellbar
Videoaufzeichnung	Ja
Genauigkeit	+/-5°C oder 5 % des Messwerts
Eigensicher	NEIN
Testgerät – Allgemeine Eigenschaften
Einzigartige Funktionen	Vue Pro R bietet vollständig radiometrische Datenerfassung
Garantie	1 JAHR
Garantiedetails	Dies umfasst die Bewertung und Reparatur oder den Austausch nicht konformer Komponenten.
Schnittstellen I/O	Analogausgang, Bluetooth, USB
Lagerung	Micro SD
Produktgewicht	0.25 Pfund
Produkthöhe	1.75 IN
Produktlänge	2.26 IN
Produktbreite	1.75 IN
Versandgewicht	0.28 Pfund
Datenprotokollierung	Ja
ECCN-Nummer	6A993.A
