Hobbywing H8M Motor - 12s 85 kV 7,5 kg Schub 60A ESC 30*9,8 -Zoll -Propeller für 30 -mm -Arm Industrial Drohne
Hobbywing H8M Motor - 12s 85 kV 7,5 kg Schub 60A ESC 30*9,8 -Zoll -Propeller für 30 -mm -Arm Industrial Drohne
Hobbywing
Verfügbarkeit für Abholungen konnte nicht geladen werden
Überblick

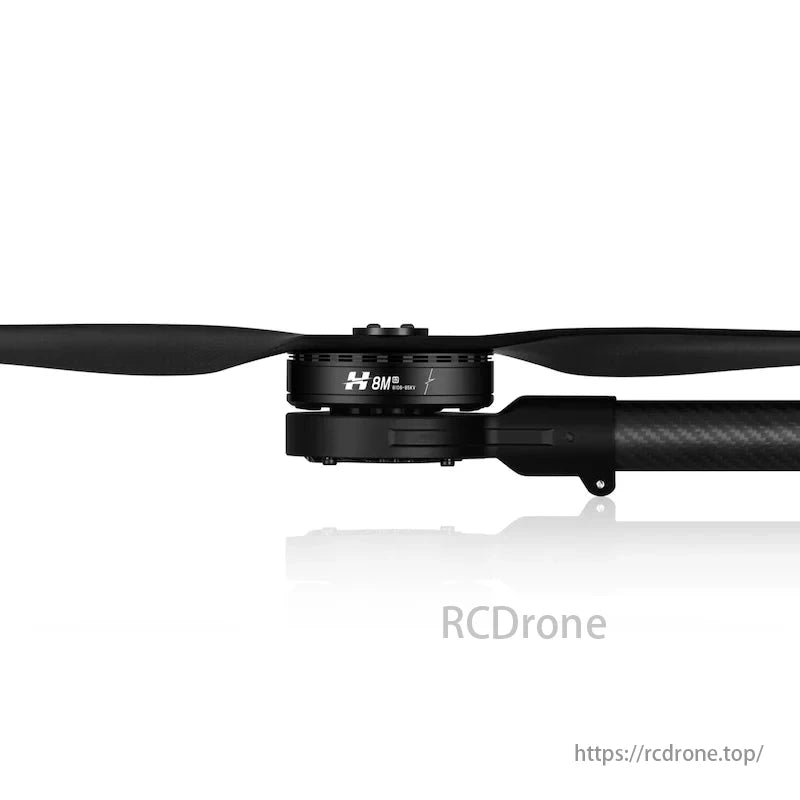

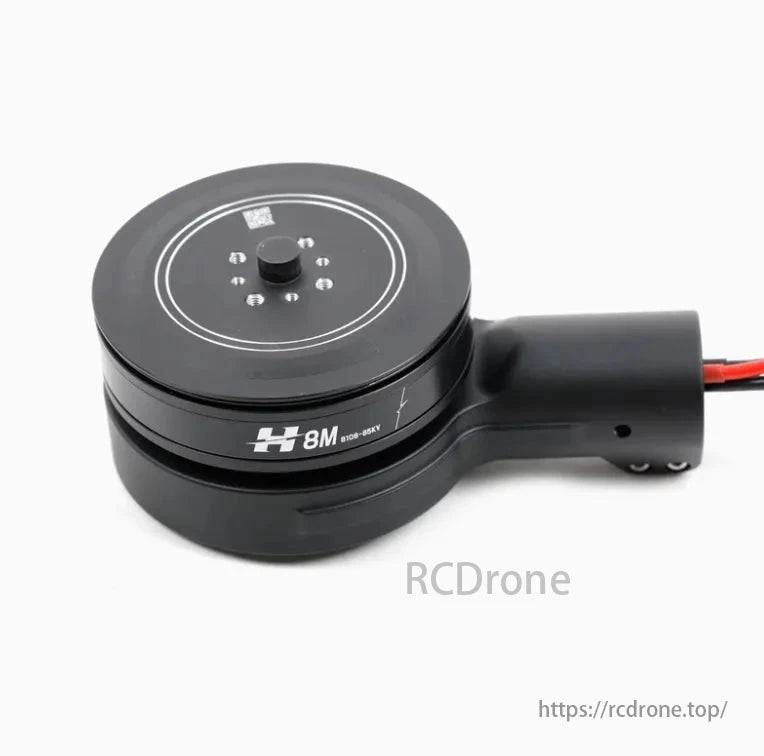

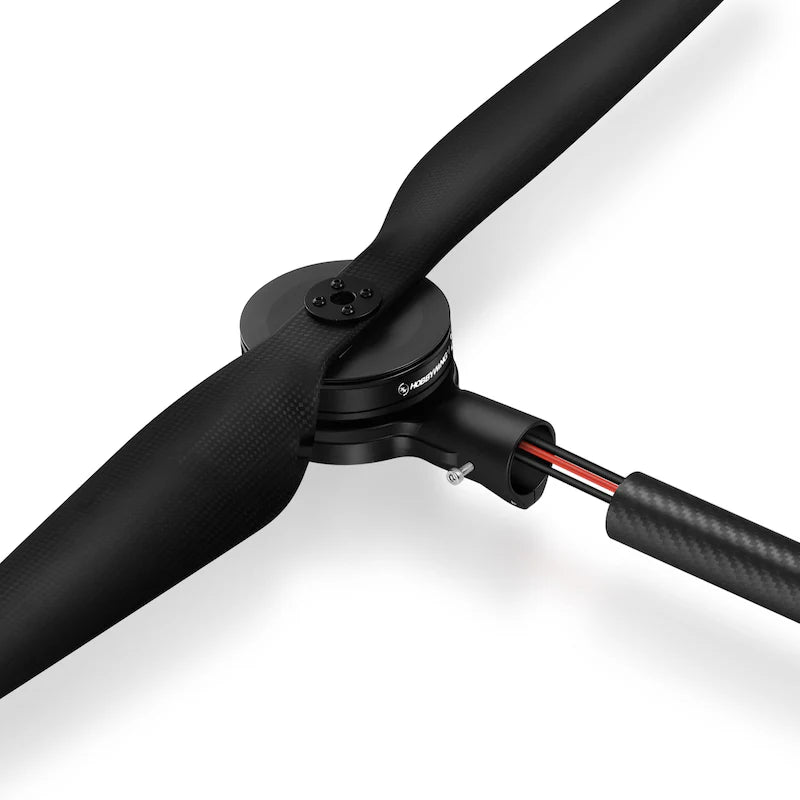

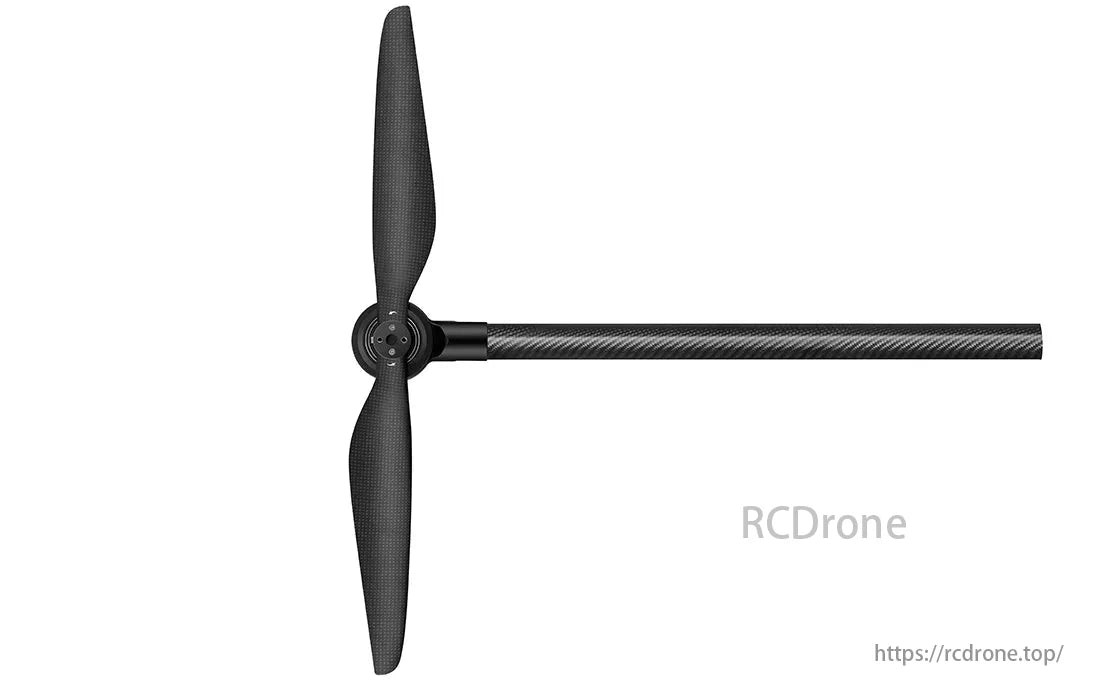

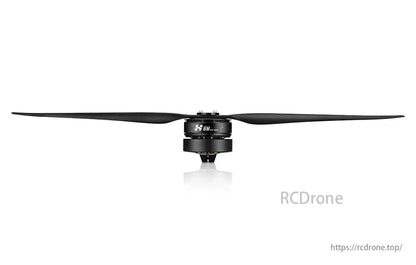

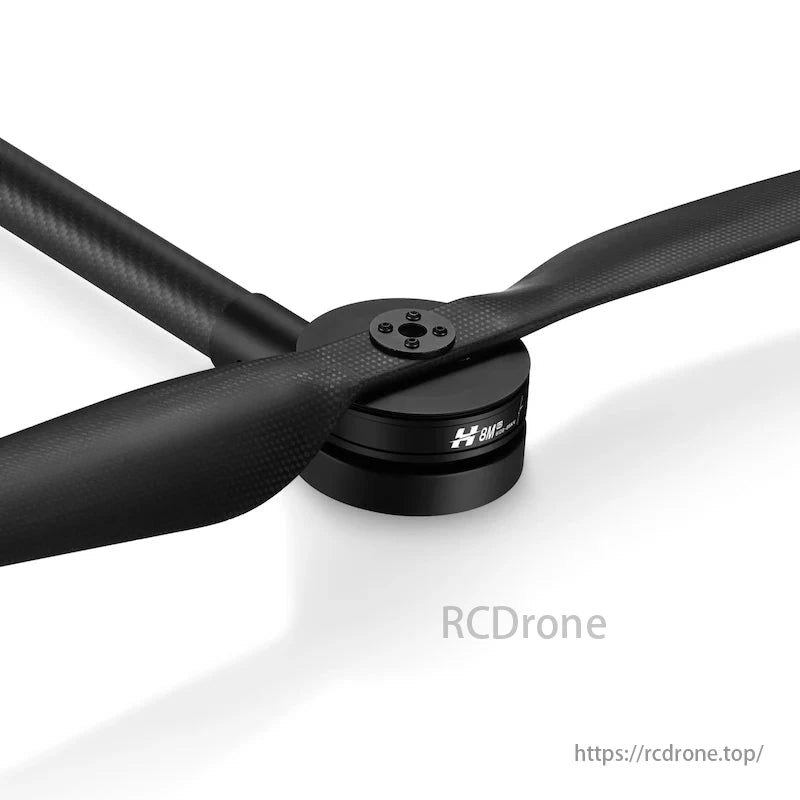

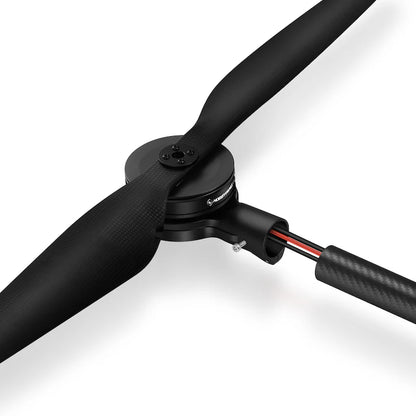

Das bürstenlose HOBBYWING H8M 8108 85KV-Antriebssystem ist eine Industrielösung für einachsige Lasten von 2,5 bis 3,5 kg mit einer maximalen Zugkraft von 7,4 kg. Es ist mit 30-mm-Carbonfaser-Rohrarmen kompatibel und verfügt über die Schutzart IP45. Dank effizienter Wärmeableitung eignet es sich als vielseitige Antriebslösung für verschiedene Anwendungen, darunter professionelle Luftbildfotografie, Polizeieinsätze, Sicherheit, Vermessung und Kartierung, Notfälle und mehr.
Der FOC ESC (Electronic Speed Controller) verfügt über CAN-Kommunikation, ein doppelt redundantes Design für digitale und PWM-Drosseloptionen, Selbsttest beim Einschalten, Fehlerspeicherung, Überstromschutz, Blockierschutz und andere Schutzfunktionen.
Hobbywing H8M-Motorspezifikationen
| Technische Daten | Maximaler Schub: Empfohlene Batterie: | 7,5 kg 12S | |
| Motor | Statorgröße: | Φ81*8 mm | |
|
ESC | ESC: | 60A-FOC
DÜRFEN | |
|

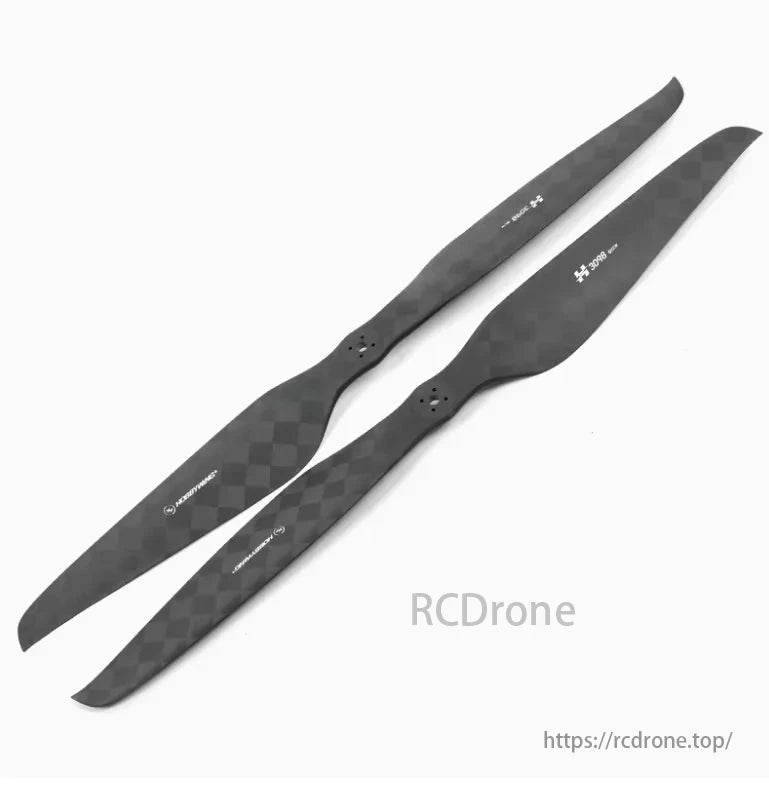

Propeller | Durchmesser x Gewindesteigung:
| 30*9.8"
|
Details

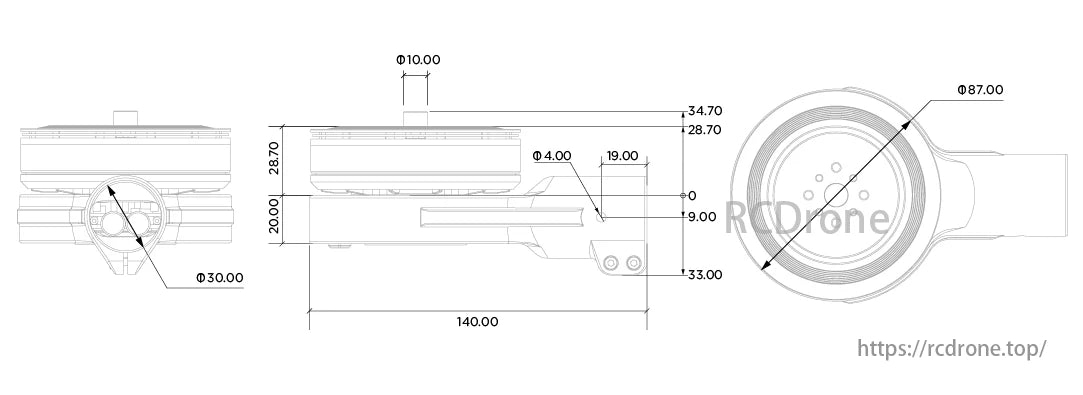

Das Diagramm enthält die Abmessungen 140,00, 30,00, 87,00, 28,70, 34,70, 20,00, 9,00, 33,00, 19,00, 4,00 und 10,00 für die Spezifikationen mechanischer Teile.

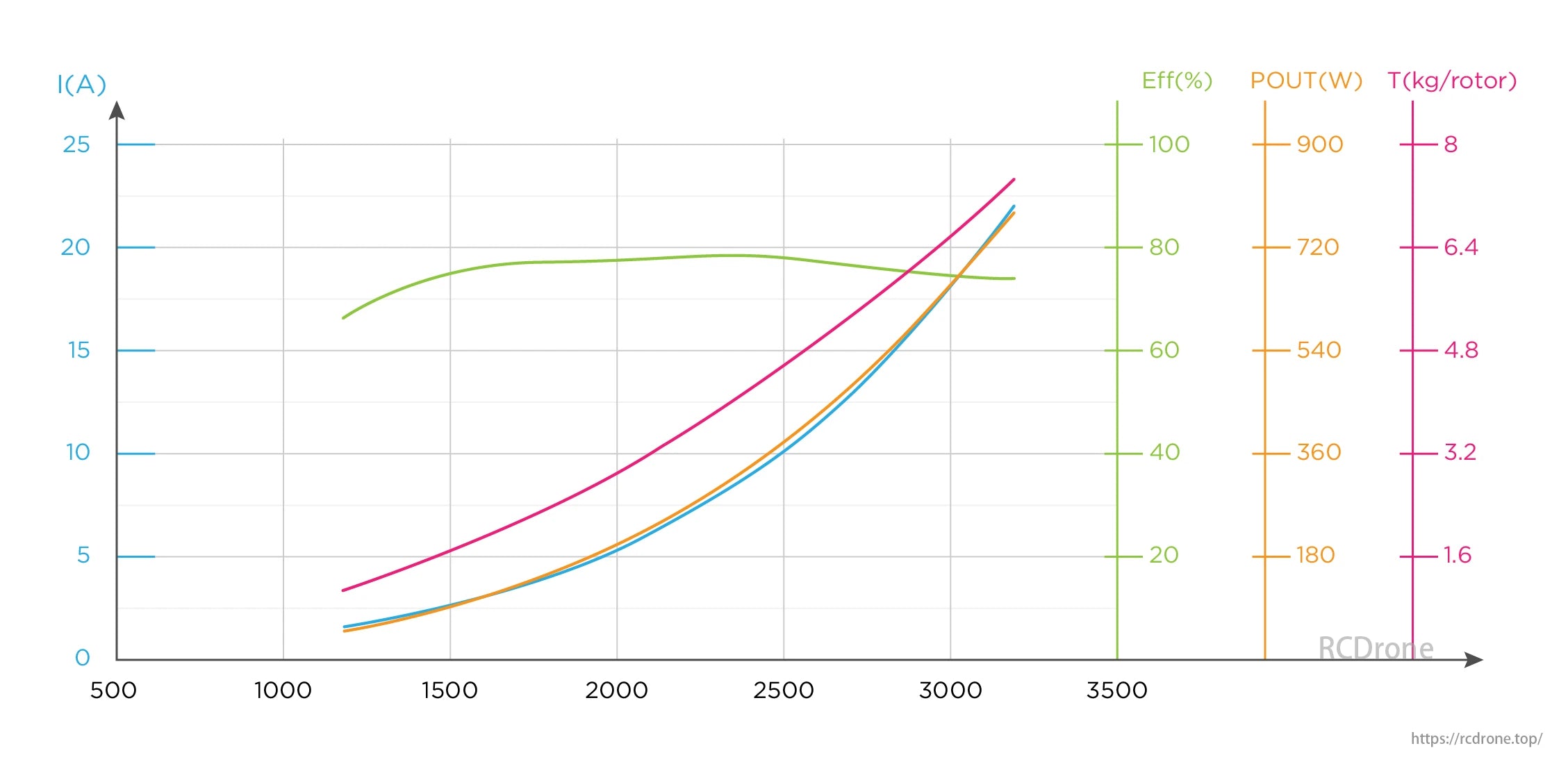

Das Diagramm zeigt Strom (I), Wirkungsgrad (Eff%), Leistungsabgabe (POUT) und Drehmoment (T) über einen Wertebereich an, wobei I bei 25 A seinen Höhepunkt erreicht und Eff% 100 % erreicht.
| Spannung (V) | Propeller (Zoll) | Gaspedal(%) | Schubkraft (g) | Stromstärke (A) | Leistung (W) | Drehzahl | Wirkungsgrad (g/W) | Temperatur (℃) |
|---|---|---|---|---|---|---|---|---|
| 48 V (12S LIPO) | 30*9.8" | 30 % | 975 | 1.2 | 57,1 | 1165 | 17.1 | 55,0 |
| 33 % | 1180 | 1,5 | 70,6 | 1275 | 16,7 | |||
| 36 % | 1470 | 2.0 | 94,1 | 1420 | 15.7 | |||
| 39 % | 1715 | 2.4 | 116,2 | 1534 | 14.7 | |||
| 42 % | 1945 | 2.9 | 139,3 | 1634 | 14,0 | |||
| 45 % | 2315 | 3.7 | 179,1 | 1783 | 12.9 | |||
| 48 % | 2595 | 4.4 | 211,3 | 1887 | 12.3 | |||
| 51 % | 2995 | 5.4 | 260,3 | 2026 | 11.5 | |||
| 54 % | 3265 | 6.1 | 294,8 | 2114 | 11.1 | |||
| 57 % | 3510 | 6.8 | 327,5 | 2190 | 10.7 | |||
| 60 % | 3865 | 7.9 | 377,0 | 2295 | 10.2 | |||
| 63 % | 4275 | 9.1 | 437,9 | 2410 | 9,8 | |||
| 66 % | 4505 | 9,9 | 473,5 | 2472 | 9,5 | |||
| 69 % | 4865 | 11.1 | 533,0 | 2565 | 9.1 | |||
| 72 % | 5270 | 12.6 | 603,6 | 2666 | 8.7 | |||
| 75 % | 5470 | 13.3 | 640,6 | 2715 | 8,5 | |||
| 78 % | 5895 | 15.1 | 722,7 | 2814 | 8.2 | |||
| 81 % | 6195 | 16.3 | 783,7 | 2882 | 7.9 | |||
| 84 % | 6405 | 17.2 | 826,9 | 2929 | 7.7 | |||
| 87 % | 6685 | 18,5 | 886,0 | 2990 | 7,5 | |||
| 90 % | 7025 | 20,0 | 958,5 | 3063 | 7.3 | |||
| 100 % | 7520 | 22.1 | 1060.3 | 3166 | 7.1 |
H-Serie: Zuverlässige und effiziente Stromversorgungslösung für Multirotor-Plattformen. Entwickelt für High-End-Industriedrohnen, löst sie effektiv alle Stromversorgungsprobleme. Jetzt kaufen.
Integriertes Stromversorgungssystem, praktisch, effizient und stabil für den Drohnenbetrieb.
Antriebssystem für industrielle Anwendungen wie Luftbildfotografie, Vermessung, Inspektionen, Überwachung und öffentliche Sicherheit. H6M: 2,5 kg/Rotor, 9,3 g/W Wirkungsgrad. H8M: 3 kg/Rotor, 11,5 g/W Wirkungsgrad.

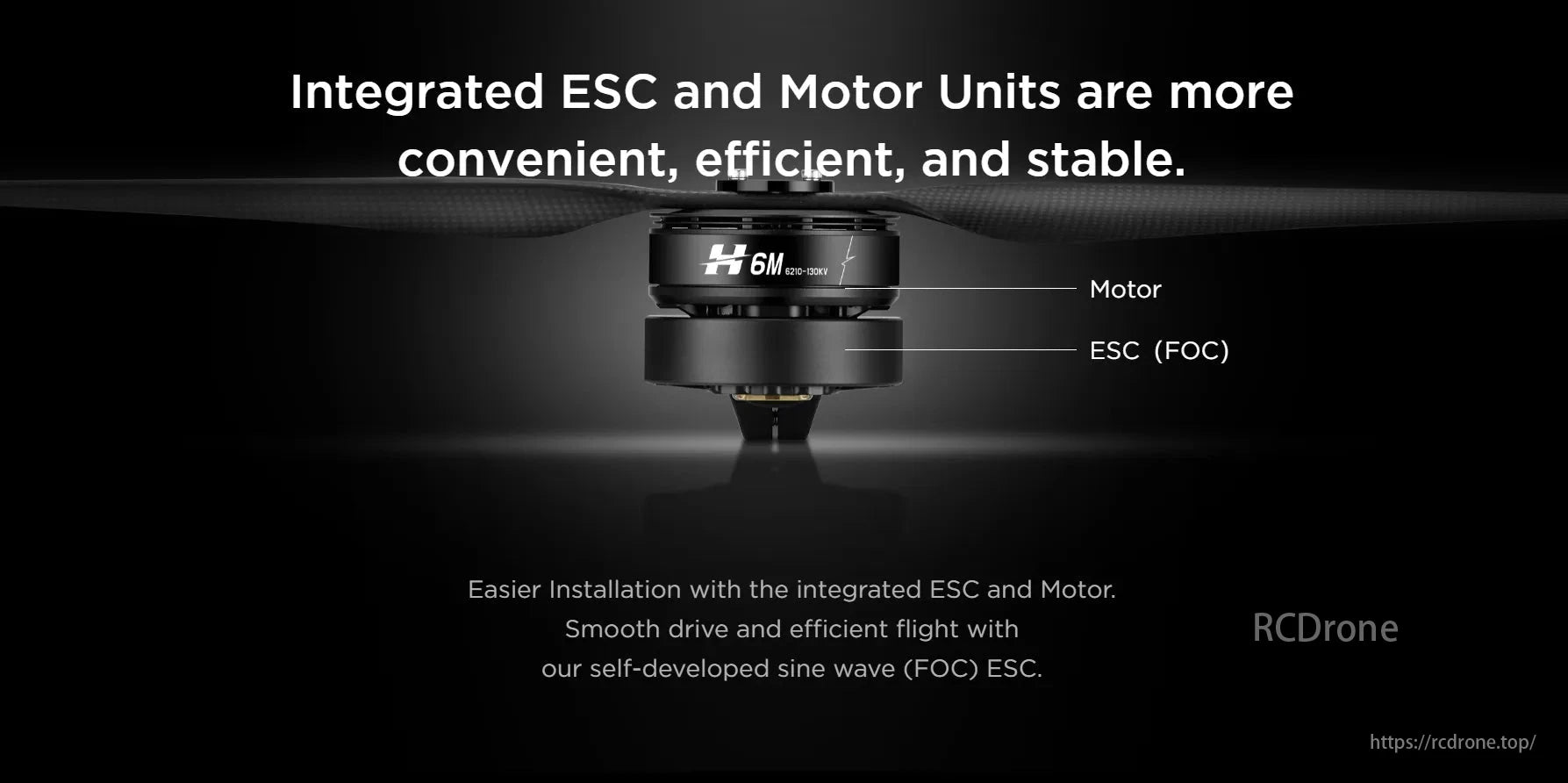

Integrierte ESC- und Motoreinheiten bieten Komfort, Effizienz und Stabilität. Einfachere Installation, sanfter Antrieb, effizienter Flug mit selbst entwickeltem Sinuswellen-ESC (FOC).
Die doppelte Drosselklappensteuerung erhöht die Flugsicherheit. Das CAN-Design verbessert die Leistung und Störfestigkeit und sorgt für Sicherheit. PWM und CAN wechseln nahtlos in ≤16 Millisekunden.
Echtzeit-Datenspeicher überwachen die Funktion und beheben Probleme. Der CAN-Bus zeichnet den Status des Stromversorgungssystems auf und speichert und überträgt Fehlerdaten. Fehlercodes diagnostizieren Probleme über DATA LINK.

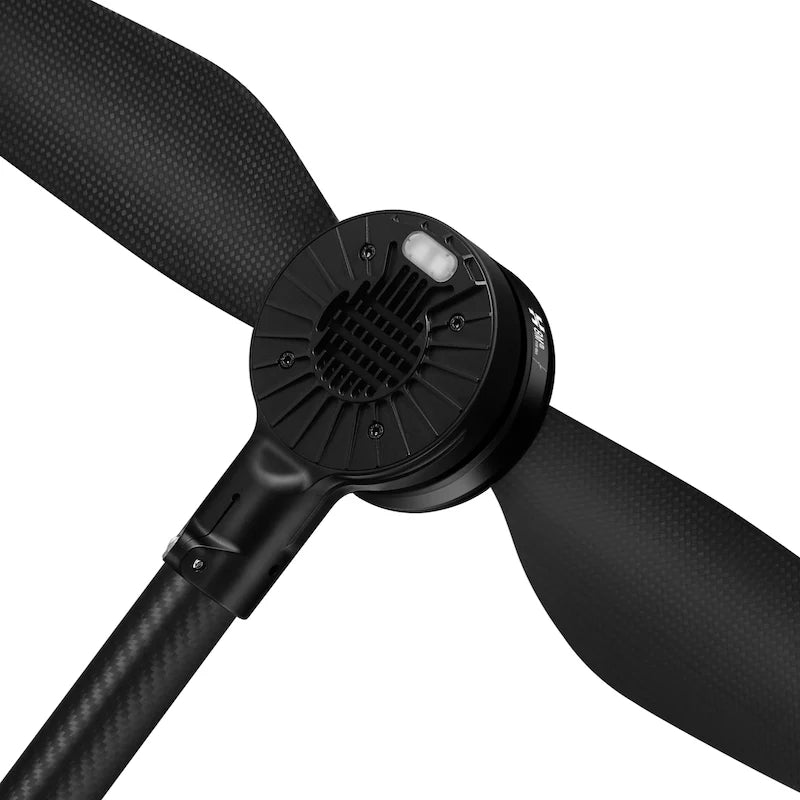

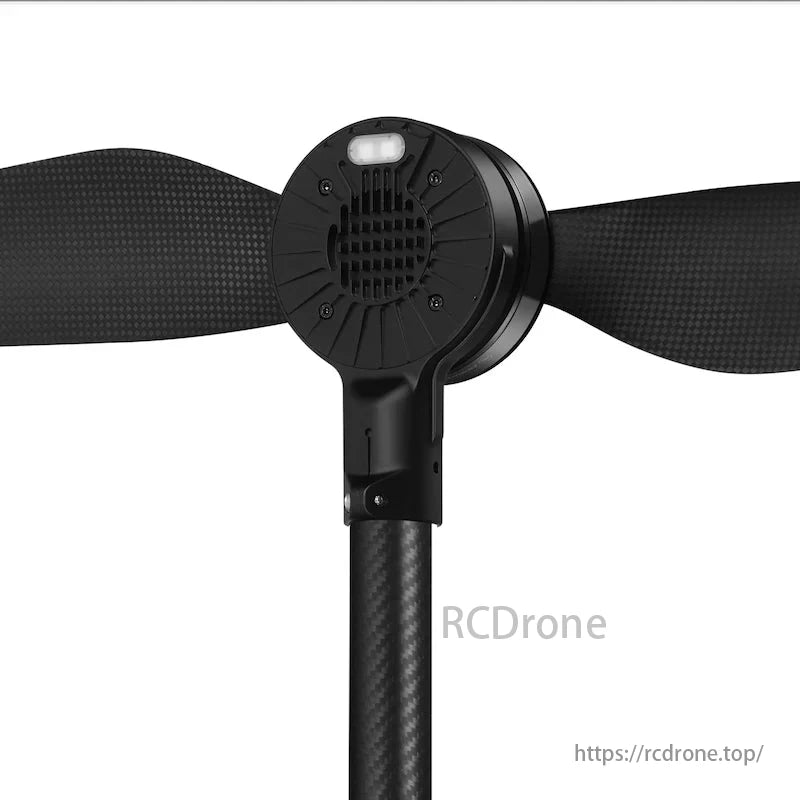

Das völlig neue Design verfügt über einen integrierten Radialventilator für effiziente Wärmeableitung, eine um 15–20 °C niedrigere Temperatur und einen CD-Rotor. Wasser- und staubdicht gemäß IPX5-Einstufung gewährleistet Zuverlässigkeit unter verschiedenen Bedingungen.
Hochwertige Materialien und fortschrittliche Technologie. H+ Hochtemperatur-Lackdraht über 200 °C. Extremer Umgebungstest bei -20–60 °C bestanden. Importierte, wasserdichte Kugellager. Leistungsstarke, bogenförmige, dicke Magnete steigern die Leistung um über 10 %.
Die technischen Parameter der H6M- und H8M-Motoren sind detailliert aufgeführt, darunter Spannung, Propellergröße, Drosselklappenprozentsatz, Schub, Stromstärke, Leistung, Drehzahl, Wirkungsgrad und Temperatur. Die Daten wurden auf Meereshöhe in einem 25 °C warmen Raum gemessen. Die Drosselklappe reguliert die Spannung; die Motortemperatur spiegelt den Nenndrosselbetrieb über 10 Minuten wider.

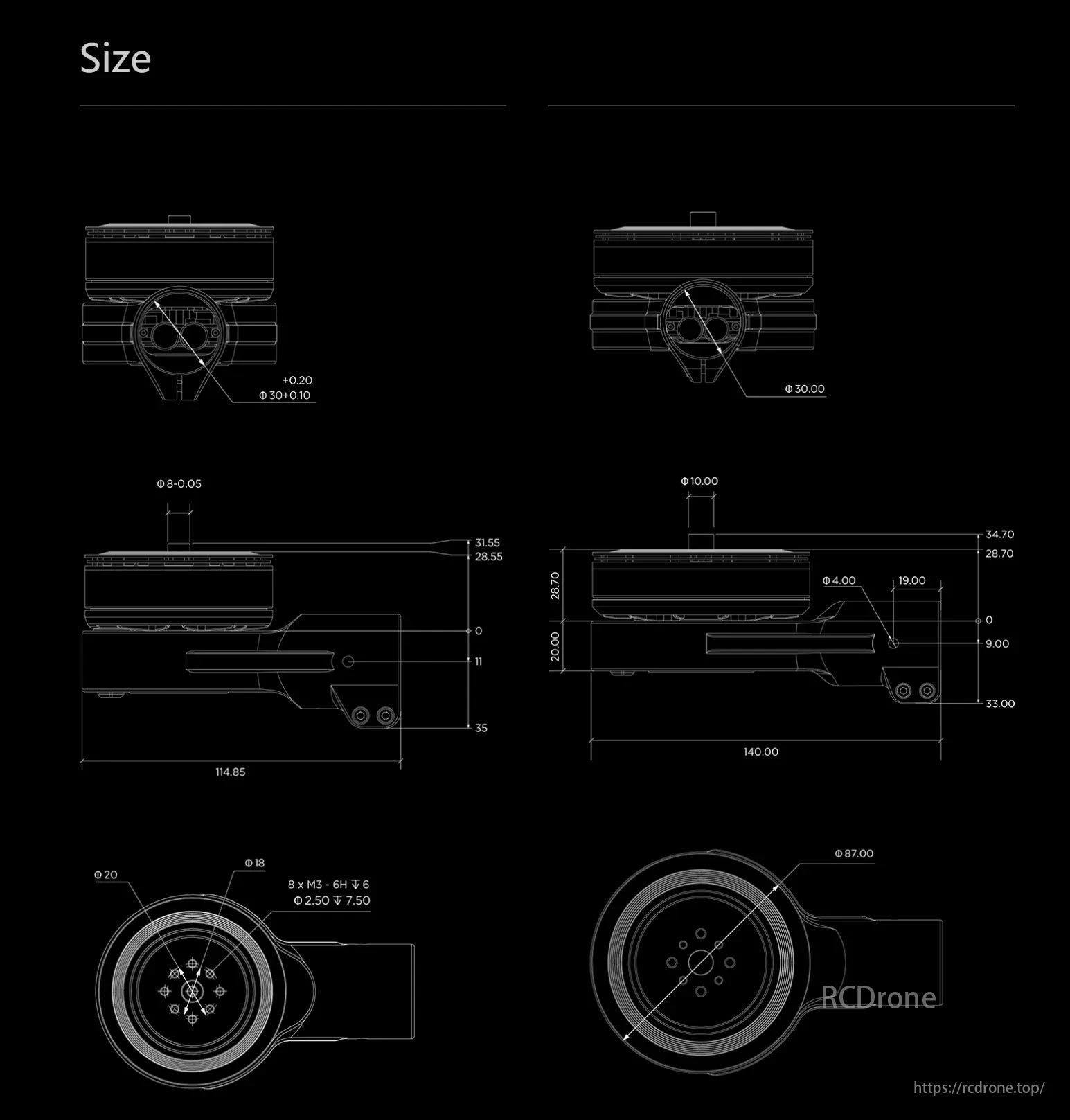

Zu den Größenangaben zählen Abmessungen wie 114,85, 31,55 und 28,55 mm, mit verschiedenen Bohrungen und Schraubenangaben wie M3-6H und 8 x M3.
