JHEMCU GF16-BMI F405 Flugcontroller + 13A ESC Stapel für 2-4S Micro Quadcopter (GF16 F405)

Übersicht

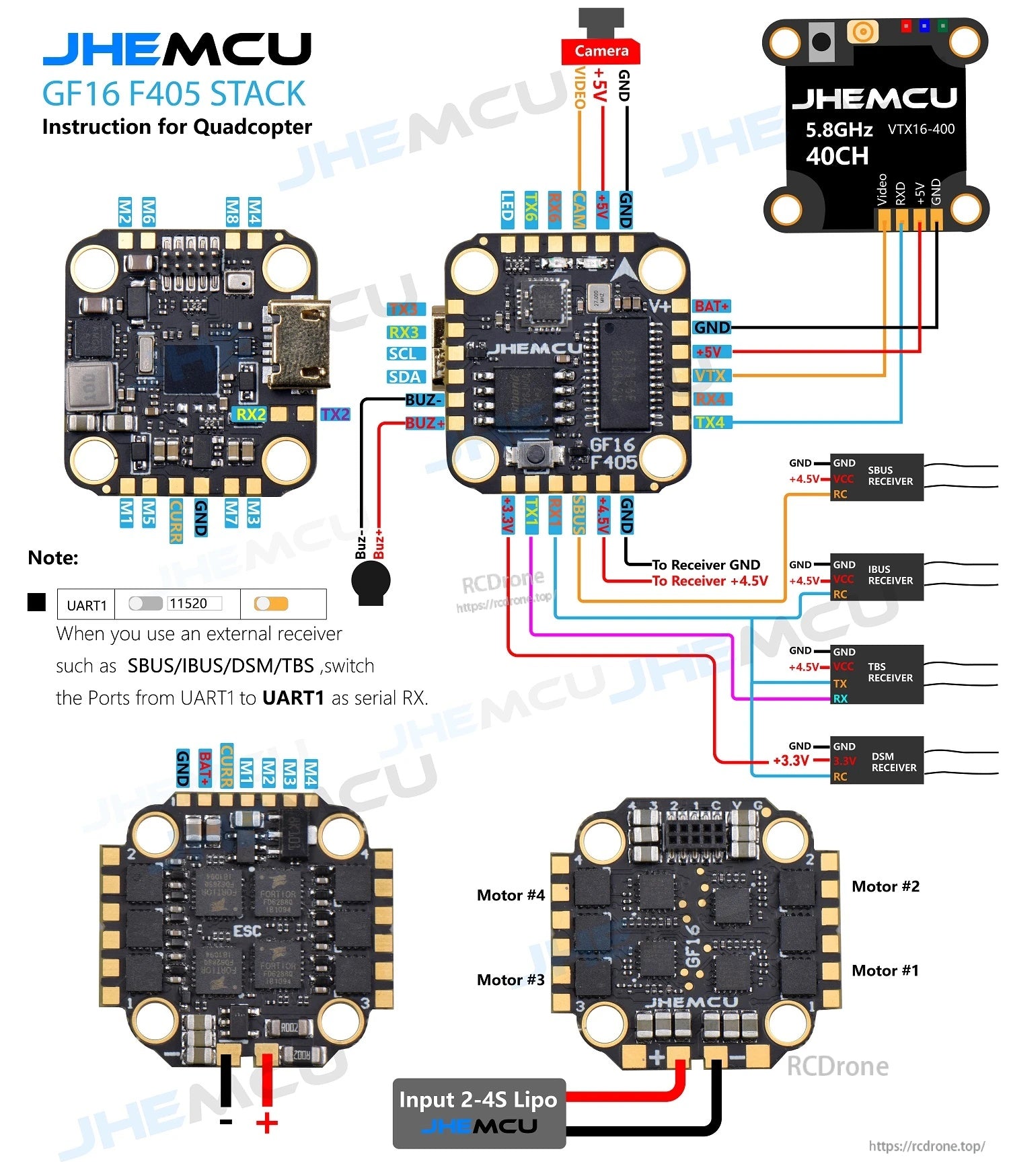

Der JHEMCU GF16-BMI Stack kombiniert einen GF16 F405 Flugcontroller mit einem 13A ESC für kompakte Quadrocopter-Bauten. Das Schaltbild zeigt Unterstützung für 2–4S LiPo-Eingang, Kamera-Strom-/Videoanschlüsse und gängige RC-Empfängersignaltypen.

Hauptmerkmale

• GF16 F405 Flugcontroller + 13A ESC Stack-Design
• ESC-Stromversorgungseingang: 2–4S LiPo
• Motorenausgänge beschriftet von Motor #1 bis Motor #4 am ESC
• Kameraanschluss-Pads: VIDEO / +5V / GND
• Unterstützung für Empfängerverkabelung gezeigt für: SBUS, IBUS, TBS, DSM
• UART/IO-Pads sind auf dem Flugcontroller für einfaches Löten beschriftet

Für Hilfe bei Verkabelung oder Konfiguration kontaktieren Sie den Support unter https://rcdrone.top/ oder per E-Mail [email protected].

Spezifikationen

Pad-Bezeichnungen / Verbindungen angezeigt

Flugcontroller-Pads (wie beschriftet)

• Obere Kante: LED, TX6, RX6, +5V, GND
• Linke Kante: TX3, RX3, SCL, SDA, RX2, TX2, BUZ-, BUZ+
• Rechte Kante: BAT+, GND, +5V, VTX, RX4, TX4
• Unterkante: +3.3V, GND, SBUS, +4.5V, GND
• Kamera: VIDEO, +5V, GND

Empfängerverdrahtungsbeispiele angezeigt

• SBUS-Empfänger: GND, +4.5V, SBUS, RC
• IBUS-Empfänger: GND, +4.5V, IBUS, RC
• TBS Empfänger: GND, +4.5V, TX, RX
• DSM Empfänger: GND, +3.3V, RC

ESC-Pads angezeigt

• Batterie: + / -
• Motoren: Motor #1, Motor #2, Motor #3, Motor #4

Verdrahtungshinweis angezeigt

• Beim Einsatz eines externen Empfängers wie SBUS/IBUS/DSM/TBS, UART1 auf Serial RX in der Ports-Konfiguration einstellen.

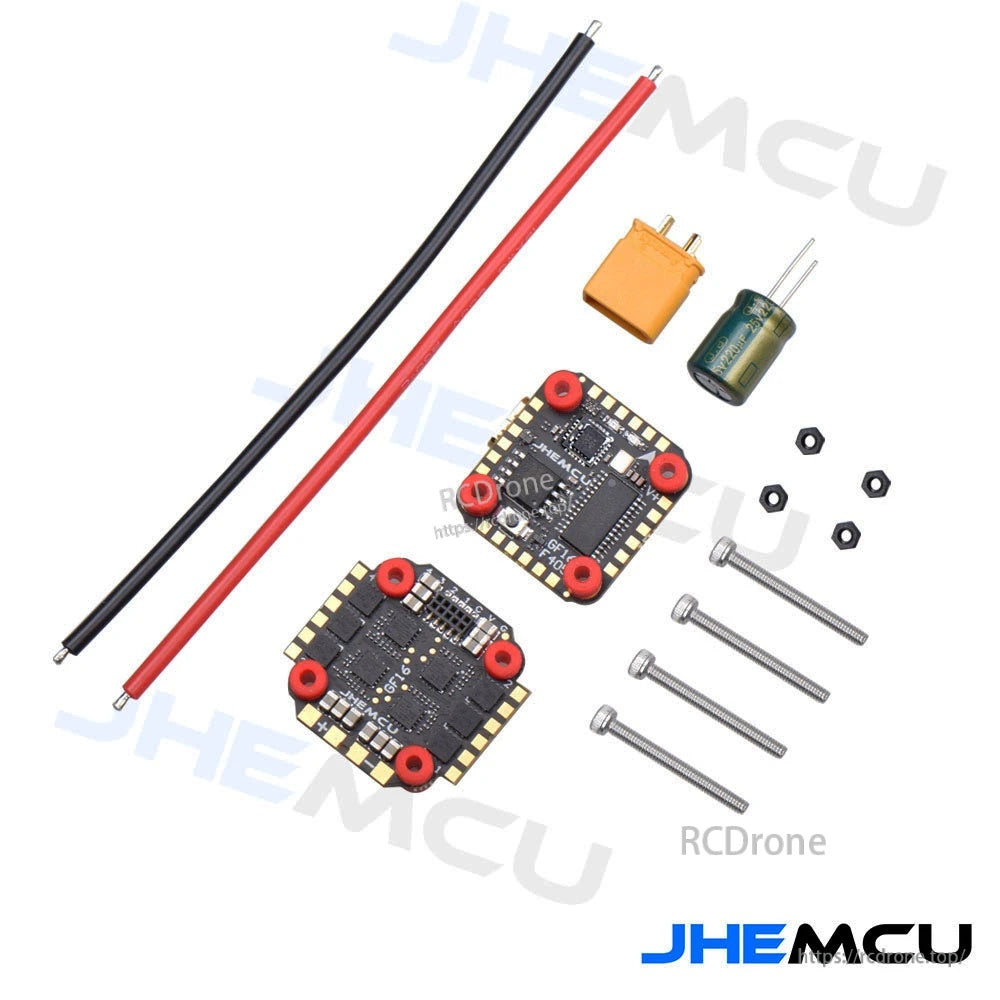

Was ist enthalten

• JHEMCU GF16 F405 Flugsteuerung (1 Stück)
• ESC-Platine (1 Stück)
• Stromkabel (rot/schwarz)
• Stecker (gelbes Gehäuse, wie gezeigt)
• Elektrolytkondensator
• Befestigungsmaterial: 4 Schrauben und 4 Muttern

Details

Verdrahten Sie den kompakten GF16 F405 + 13A ESC-Stapel für 2–4S LiPo-Eingang, Kamera/VTX-Pads und gängige Empfängersignaltypen.

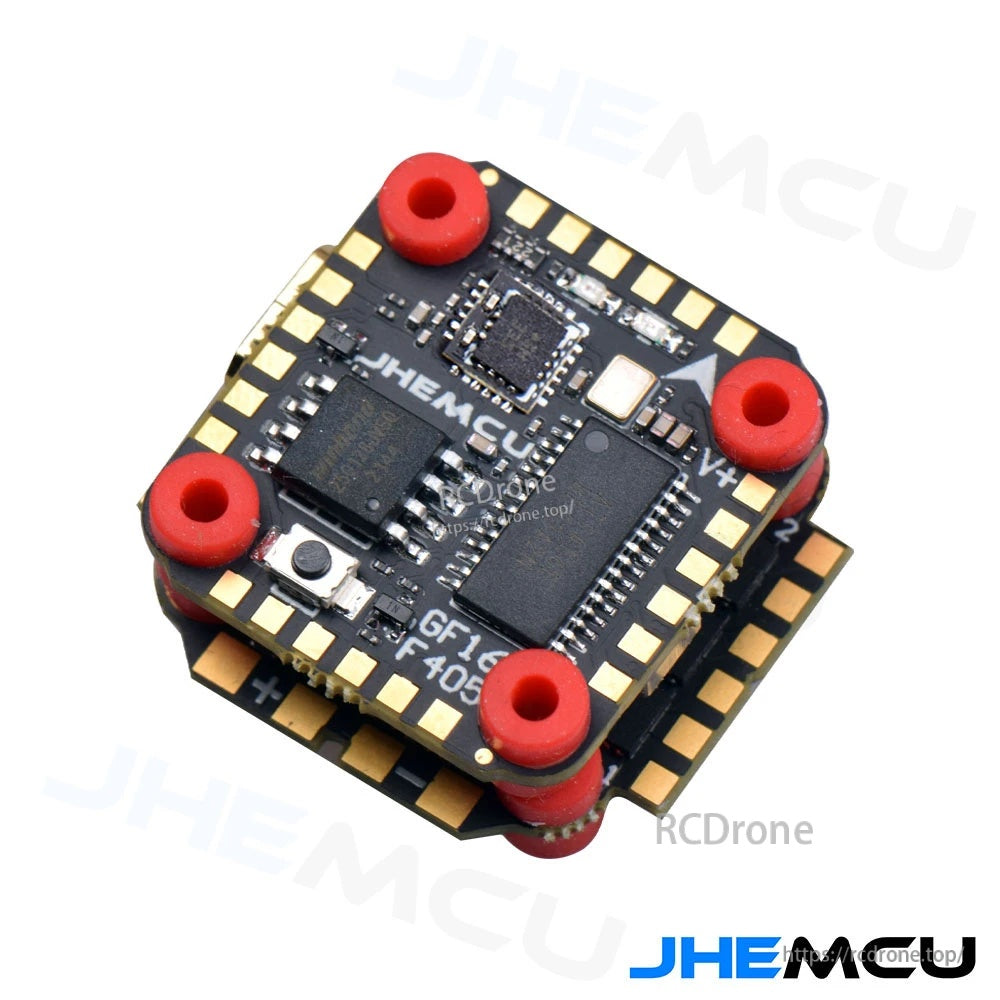

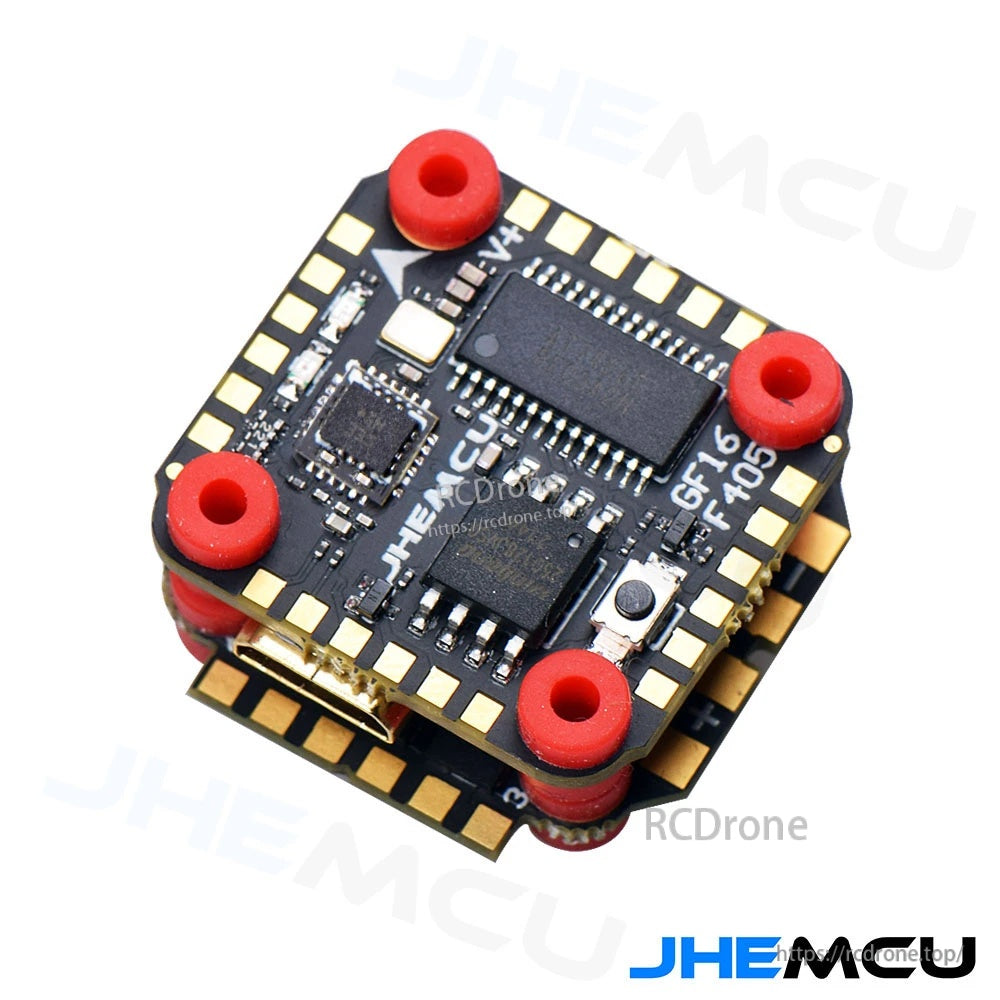

Das gestapelte Design sorgt für einen sauberen Fußabdruck bei kleinen Quad-Bauten und hält die Lötpads klar beschriftet.

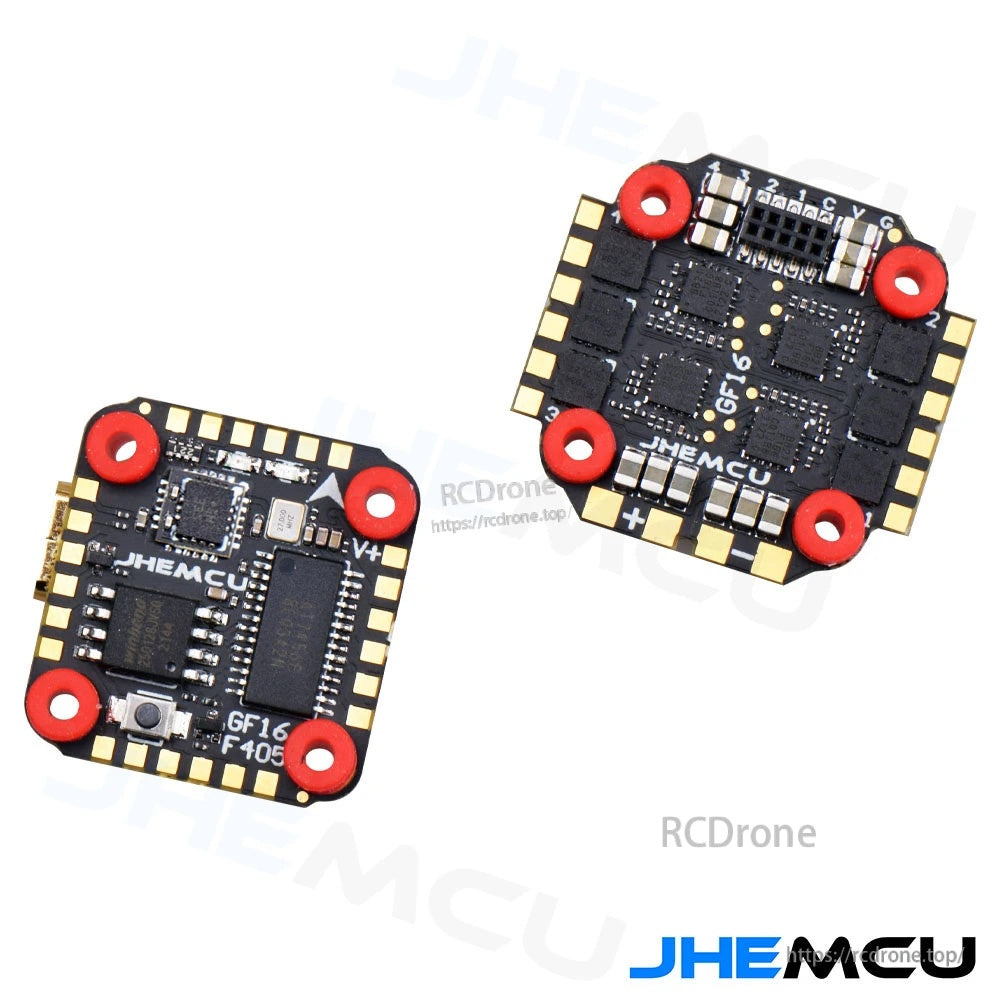

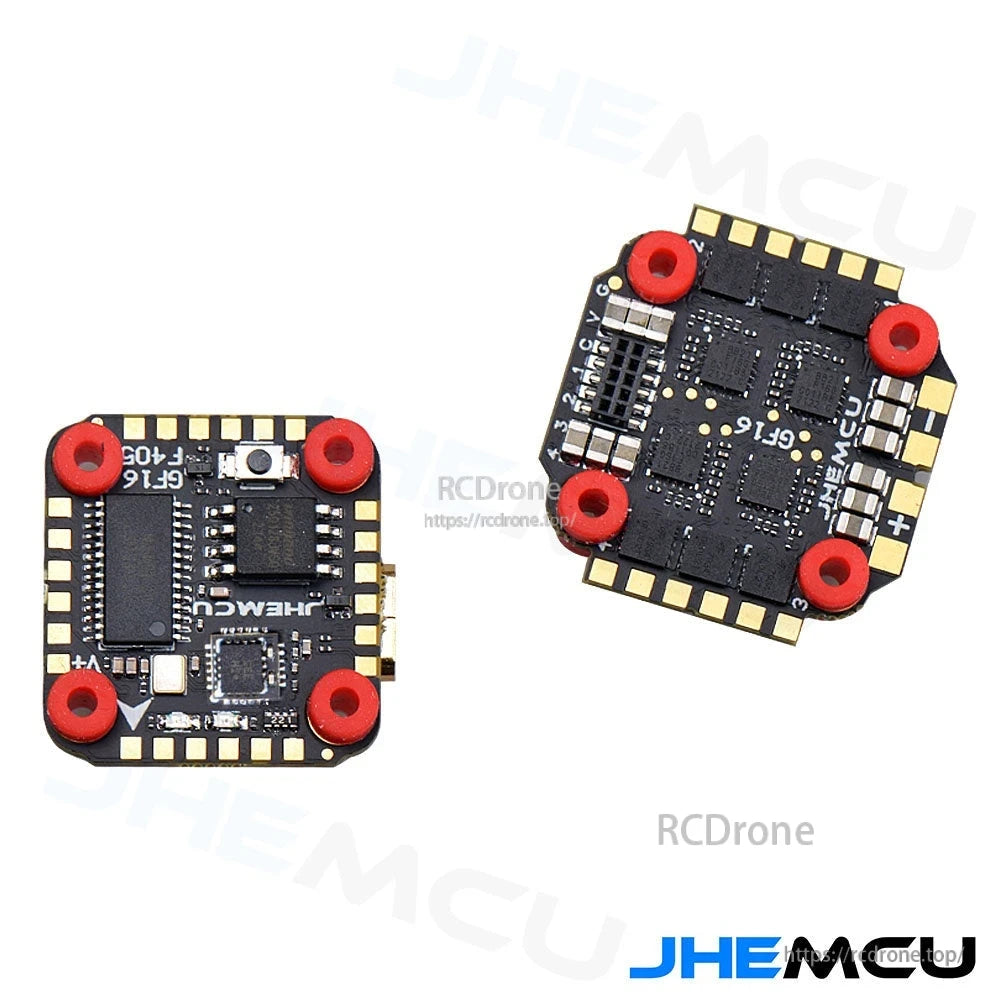

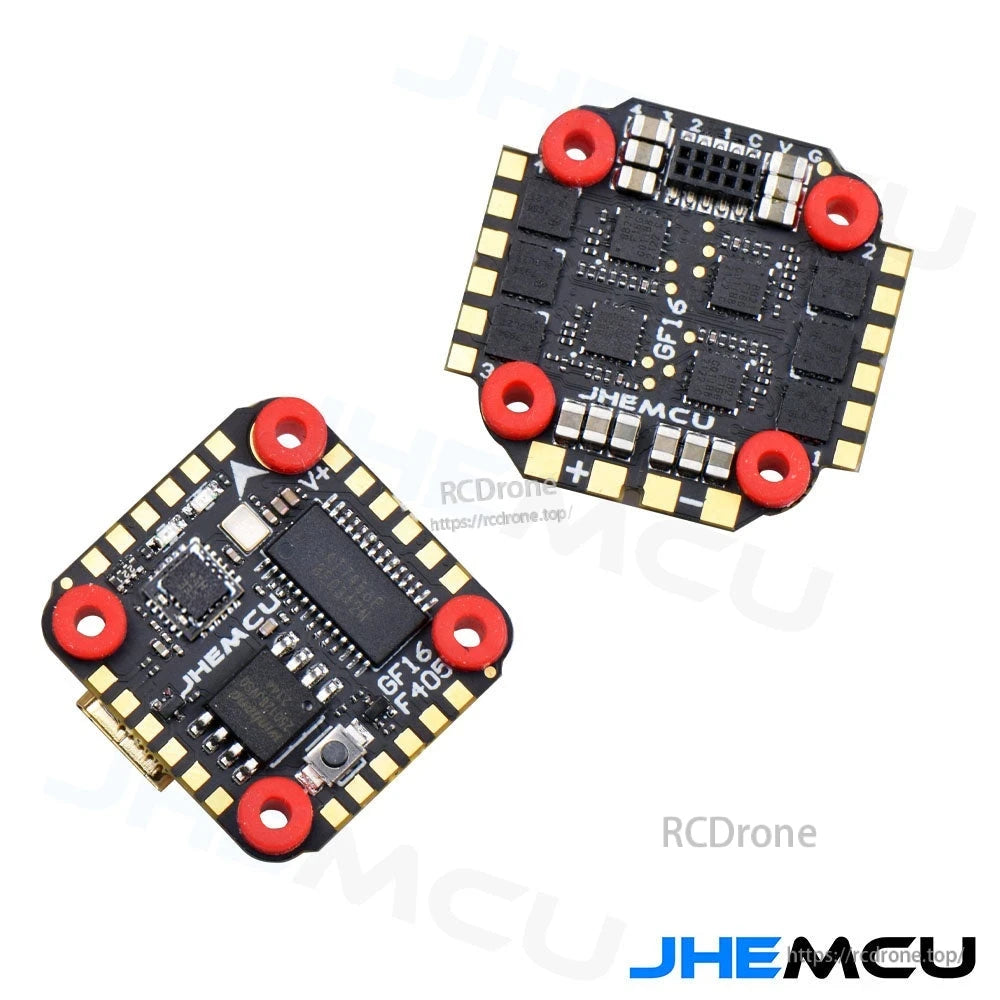

Getrennte Platinen erleichtern die Inspektion der Pad-Beschriftungen und der Platzierung der Anschlüsse vor dem endgültigen Löten.

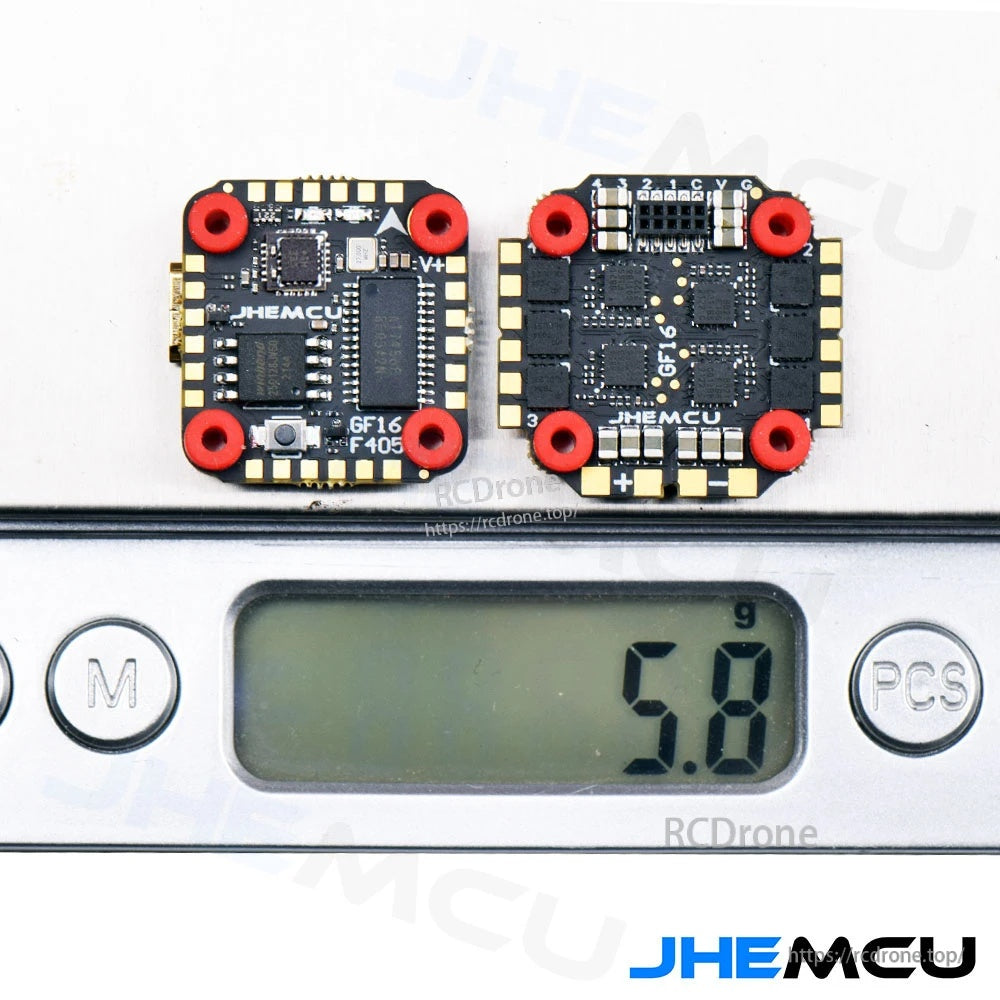

Das Gesamtgewicht für den zweischichtigen Stapel beträgt etwa 5,8 g für leichte Bauten.

Das Kit enthält die FC, ESC, Stromleitungen, Anschluss, Kondensator und Montagematerial, um die Installation abzuschließen.
