JHEMCU GHF411AIO-ICM F411 AIO Flugcontroller mit 40A ESC, 2-6S, 25,5x25,5mm Toothpick FPV

Übersicht

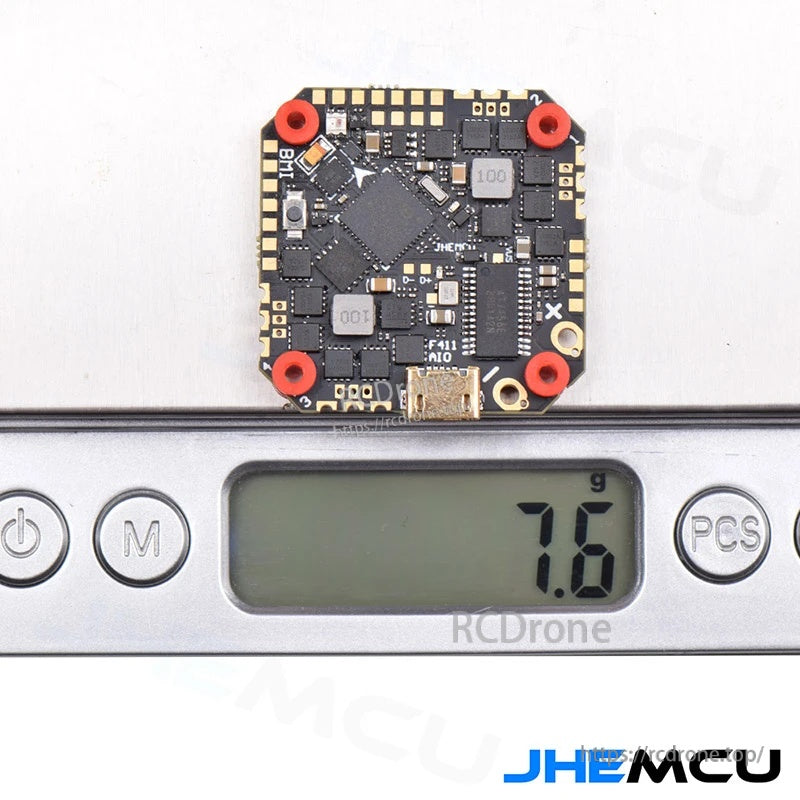

Der JHEMCU GHF411AIO-ICM ist ein AIO-Flugcontroller mit einem integrierten 40A ESC, der für kompakte Toothpick FPV-Drohnen-Bauten entwickelt wurde. Er kombiniert eine STM32F411-Flugsteuerungsplattform, ICM-42688-P IMU, AT7456E OSD und eine onboard Spannungsregulierung auf einer 33x33mm Platine mit 25.5x25.5mm Montage.

Hauptmerkmale

• MCU: STM32F411CEU / 100MHz
• IMU: ICM-42688-P
• OSD: AT7456E
• Blackbox: 8MB
• Eingangsspannung: 2-6S Lipo (7.4-26V)
• 5V BEC: 5V/2.5A ±0.1V
• 10V BEC: 10V/2A ±0.1V
• Empfängerunterstützung: SBUS/IBUS/DSM2/DSMX/TBS/ELRS
• HD VTX-Schnittstelle: JA
• USB: Micro USB (Typ-C Adapterplatine enthalten)
• DFU-Taste: JA
• Spannungssensor: JA; Stromanschluss: JA

Technische Daten

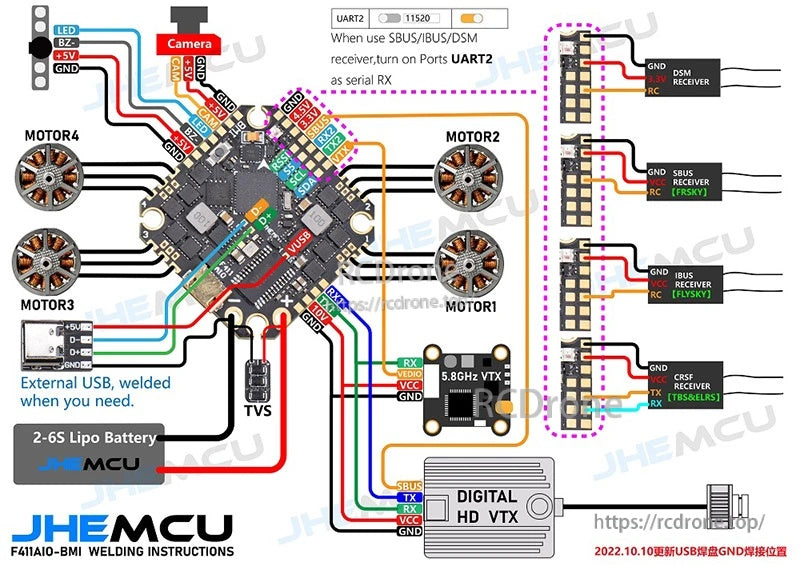

Verdrahtungsnotizen

• UART2 Hinweis: Bei Verwendung eines SBUS/IBUS/DSM Empfängers, Ports UART2 als Serial RX aktivieren (115200 angezeigt).
• Beispiele für Empfänger-Pads: DSM (GND/3.3V/RC), SBUS (GND/SBUS/RC), IBUS (GND/IBUS/VCC), CRSF (GND/VCC/TX/RX).
• Externe USB-Pads gezeigt (+5V, D-, D+, GND) für eine externe USB-Verbindung, wenn nötig.

Für Verdrahtungs- oder Konfigurationsunterstützung kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/.

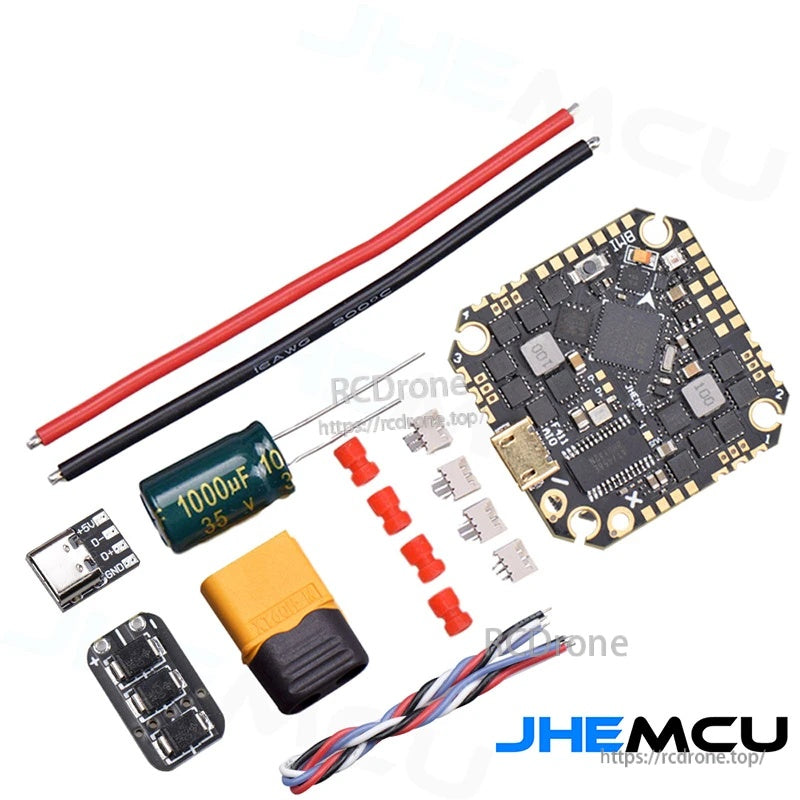

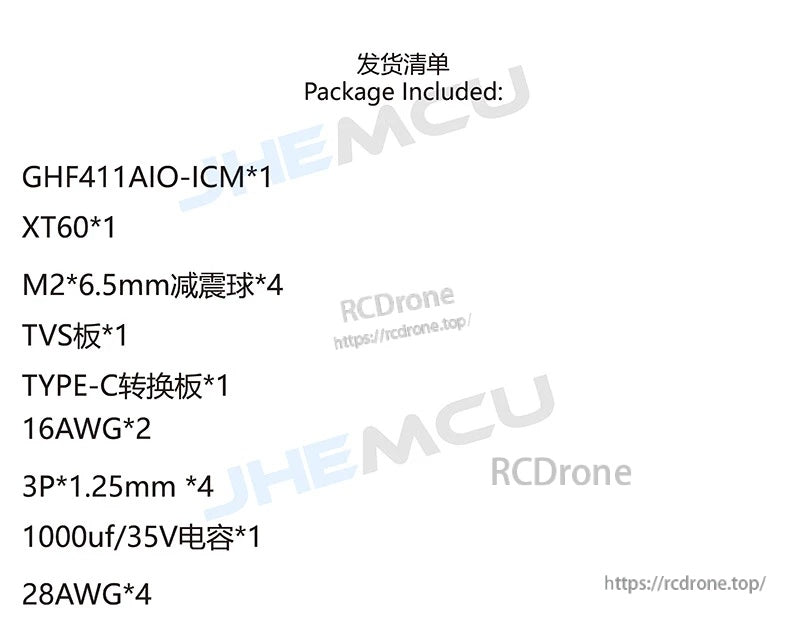

Was ist enthalten

• GHF411AIO-ICM x1
• XT60 x1
• M2 x 6,5 mm Vibrationsdämpfungsbälle x4
• TVS-Board x1
• Type-C-Adapter-Board x1
• 16AWG Drähte x2
• 3P x 1,25 mm Stecker x4
• 1000uF / 35V Kondensator x1
• 28AWG Drähte x4

Anwendungen

• Zahnstocher FPV-Drohnen, die einen leichten AIO-Flugcontroller mit integriertem ESC benötigen
• 2-6S Mikro FPV-Bauten, die SBUS/IBUS/DSM2/DSMX/CRSF (TBS/ELRS) Empfänger verwenden
• Bauten, die OSD (AT7456E) und Onboard-Blackbox-Logging (8MB) benötigen

Details

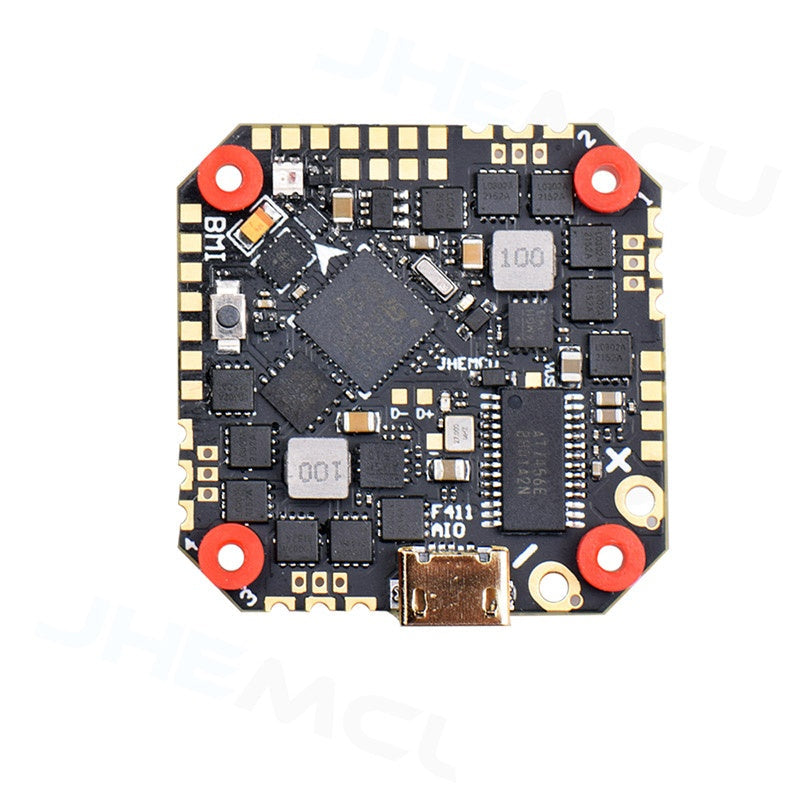

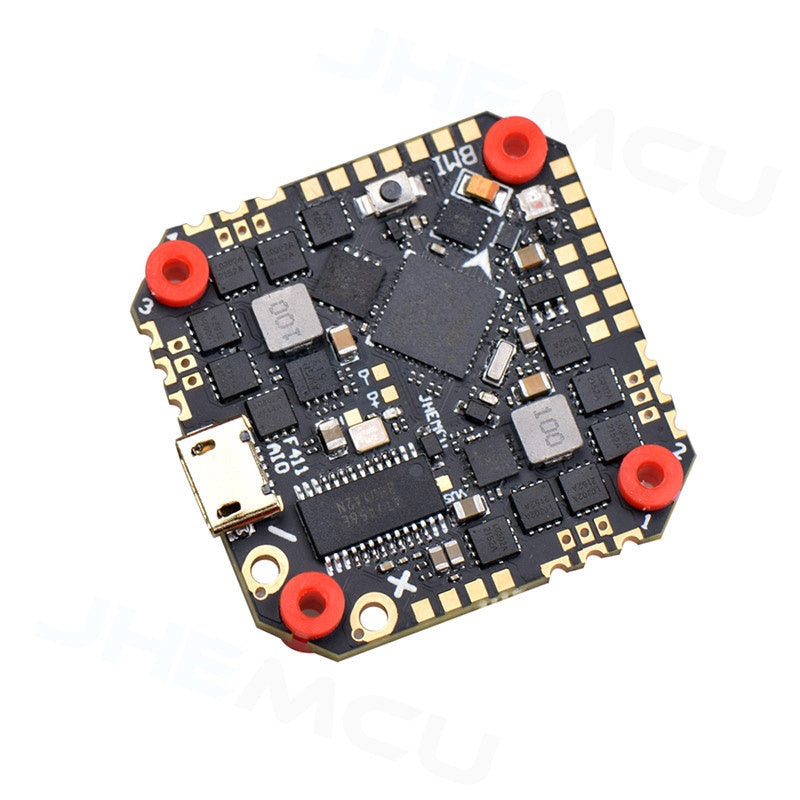

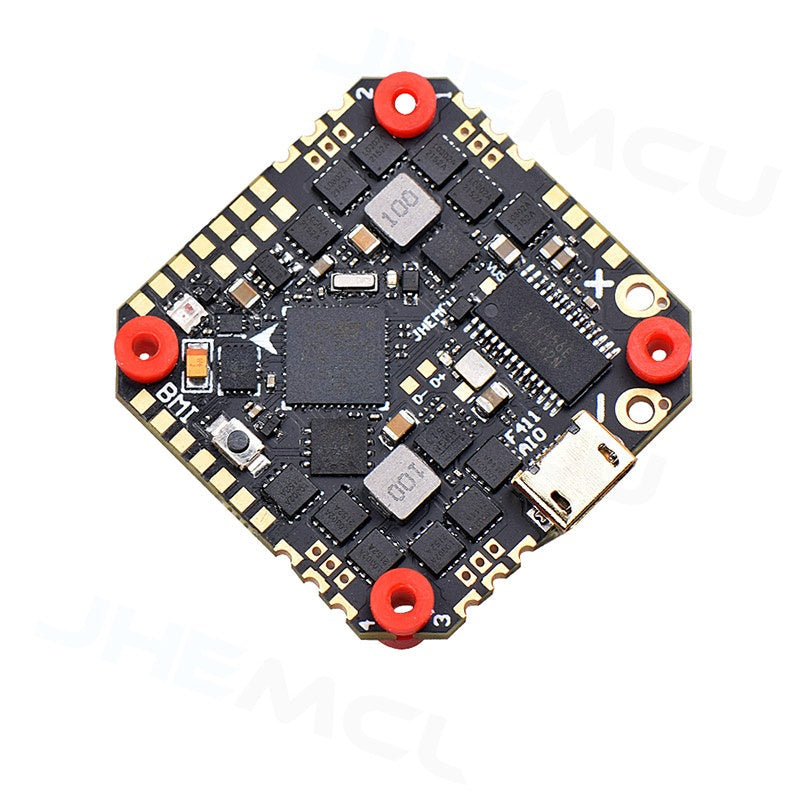

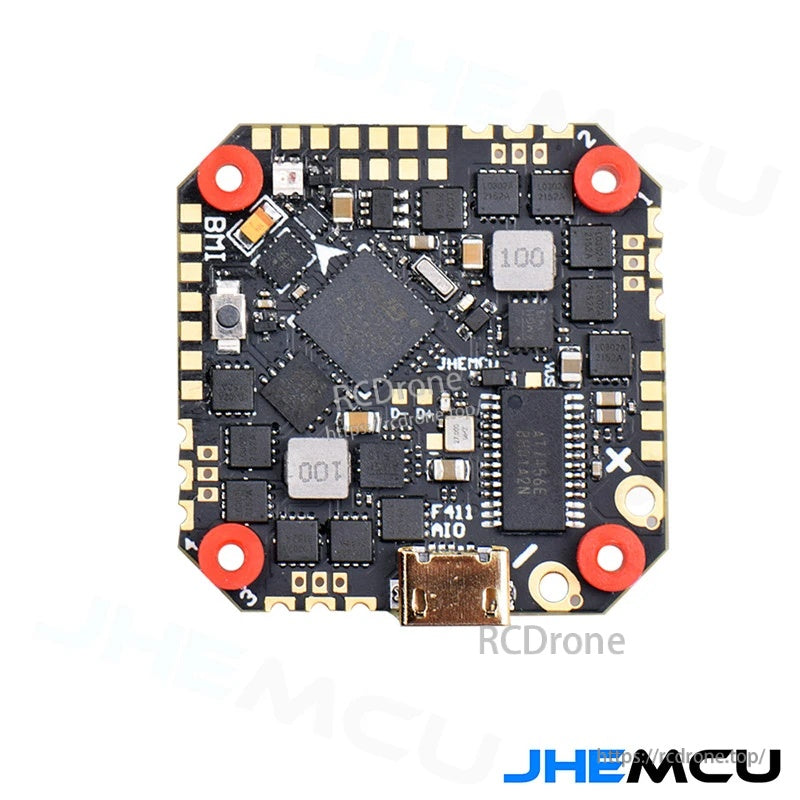

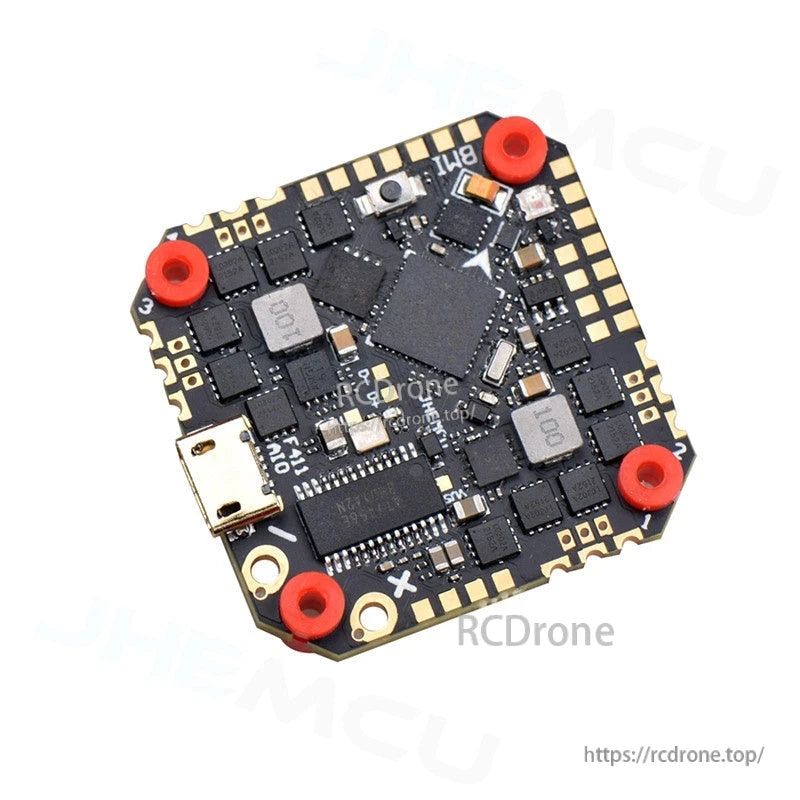

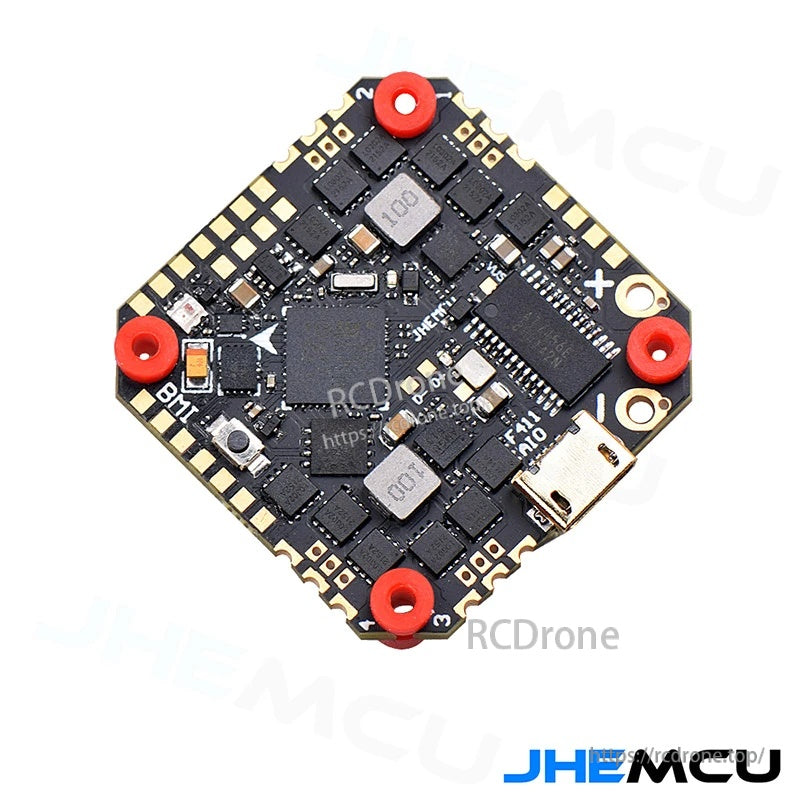

Ein kompaktes 33×33 mm AIO-Board, das den F411-Flugcontroller und 40A 4-in-1 ESC für Zahnstocher-Bauten kombiniert.

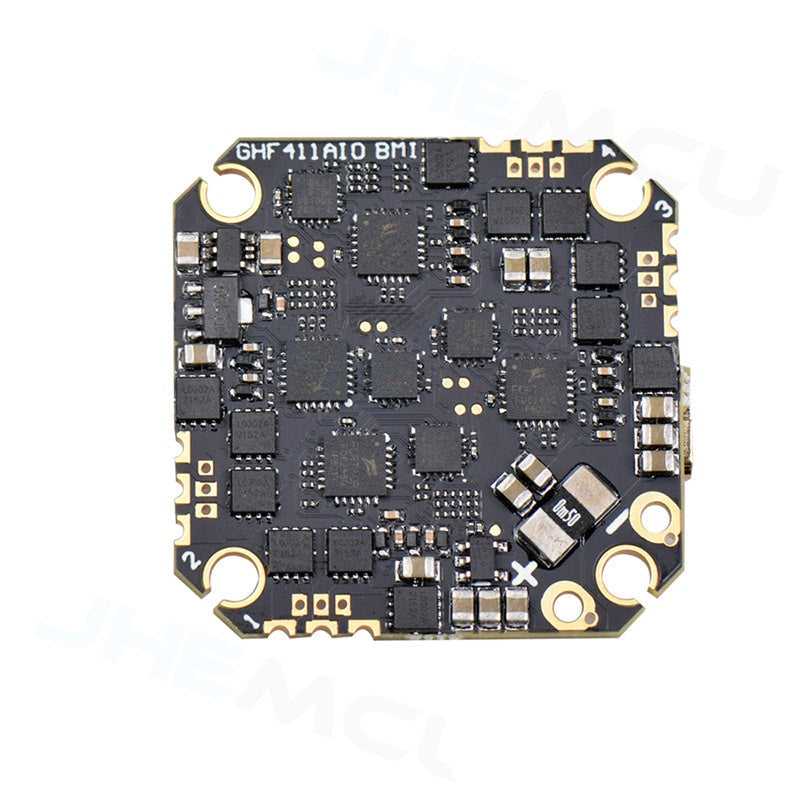

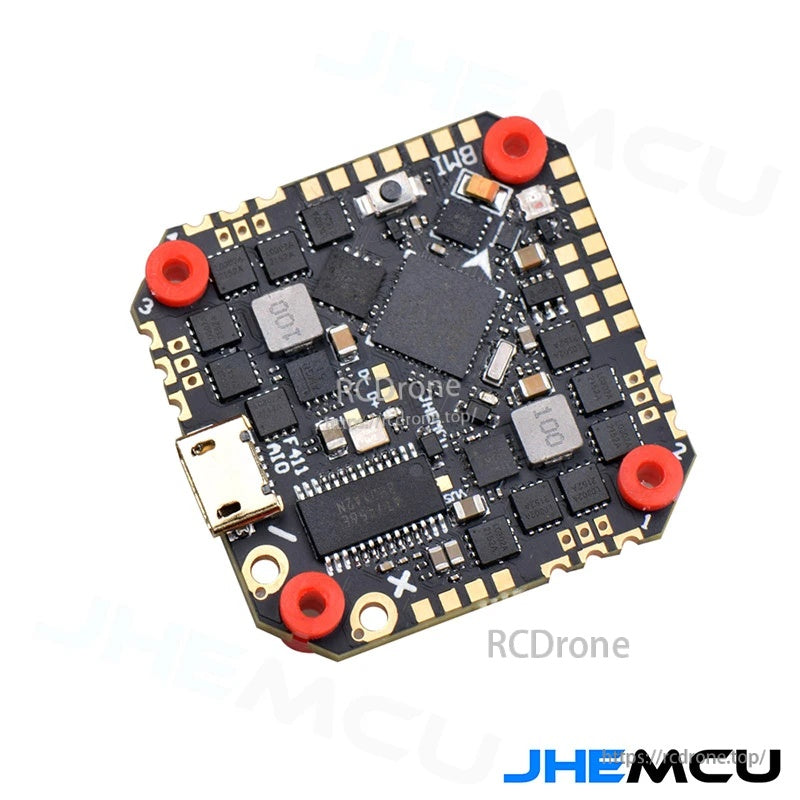

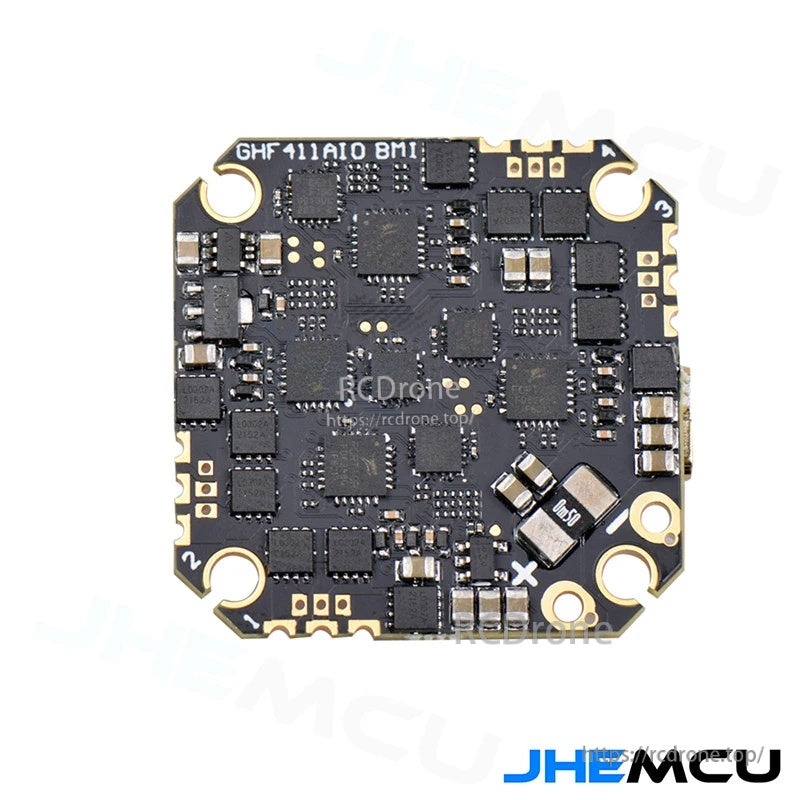

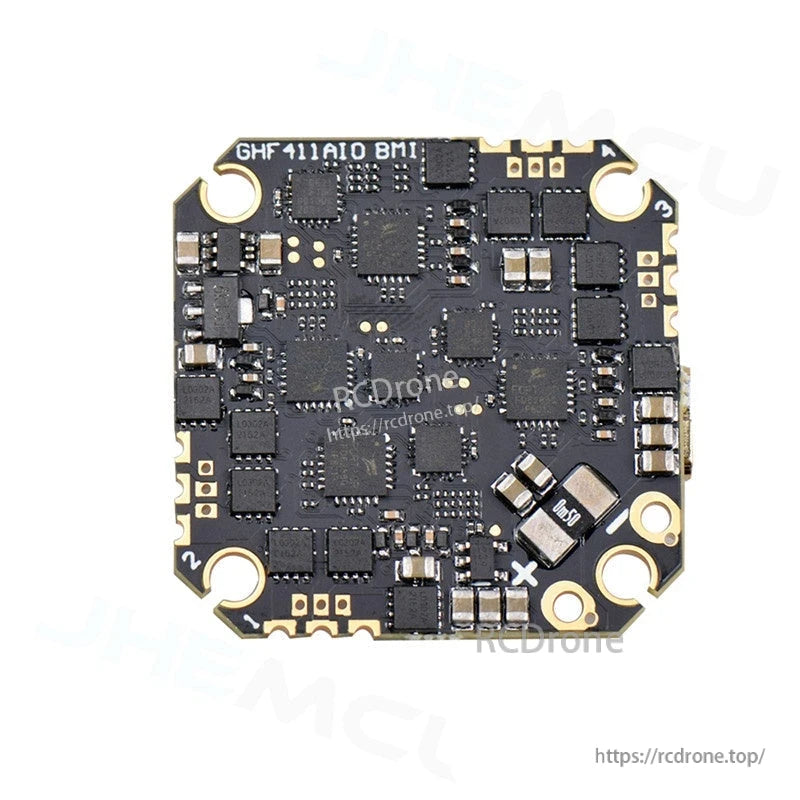

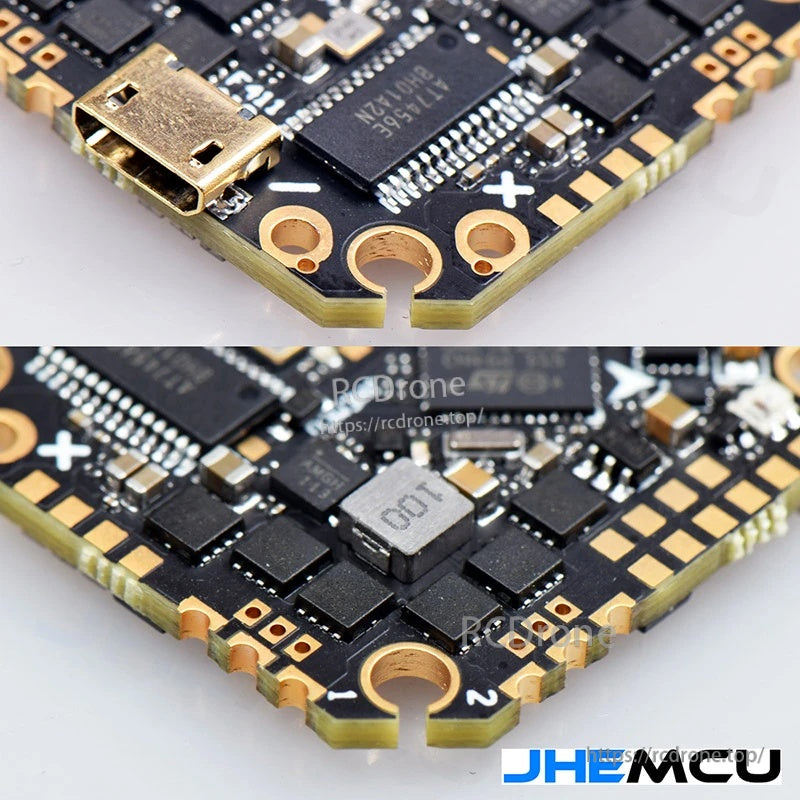

Das Layout der Unterseite hält den Aufbau flach, während der Standardmontage von 25,5×25,5 mm beibehalten wird.

Inklusive Zubehör umfasst Stromkabel, USB-Adapter, TVS-Schutz und einen 1000uF-Kondensator für sauberere Energie.

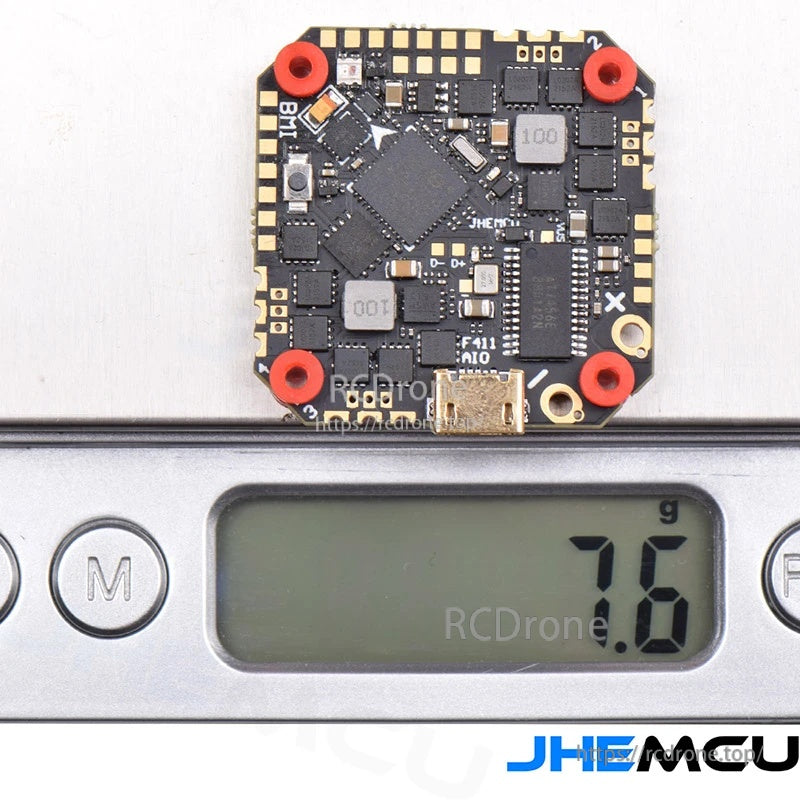

Leichtes Hardware und weiche Montagen helfen, Vibrationen bei kleinen Rahmen unter Kontrolle zu halten.

Klare Pad-Zuordnung für Motoren, Empfänger (SBUS/IBUS/DSM/CRSF) und analoge/HD VTX Verkabelung.

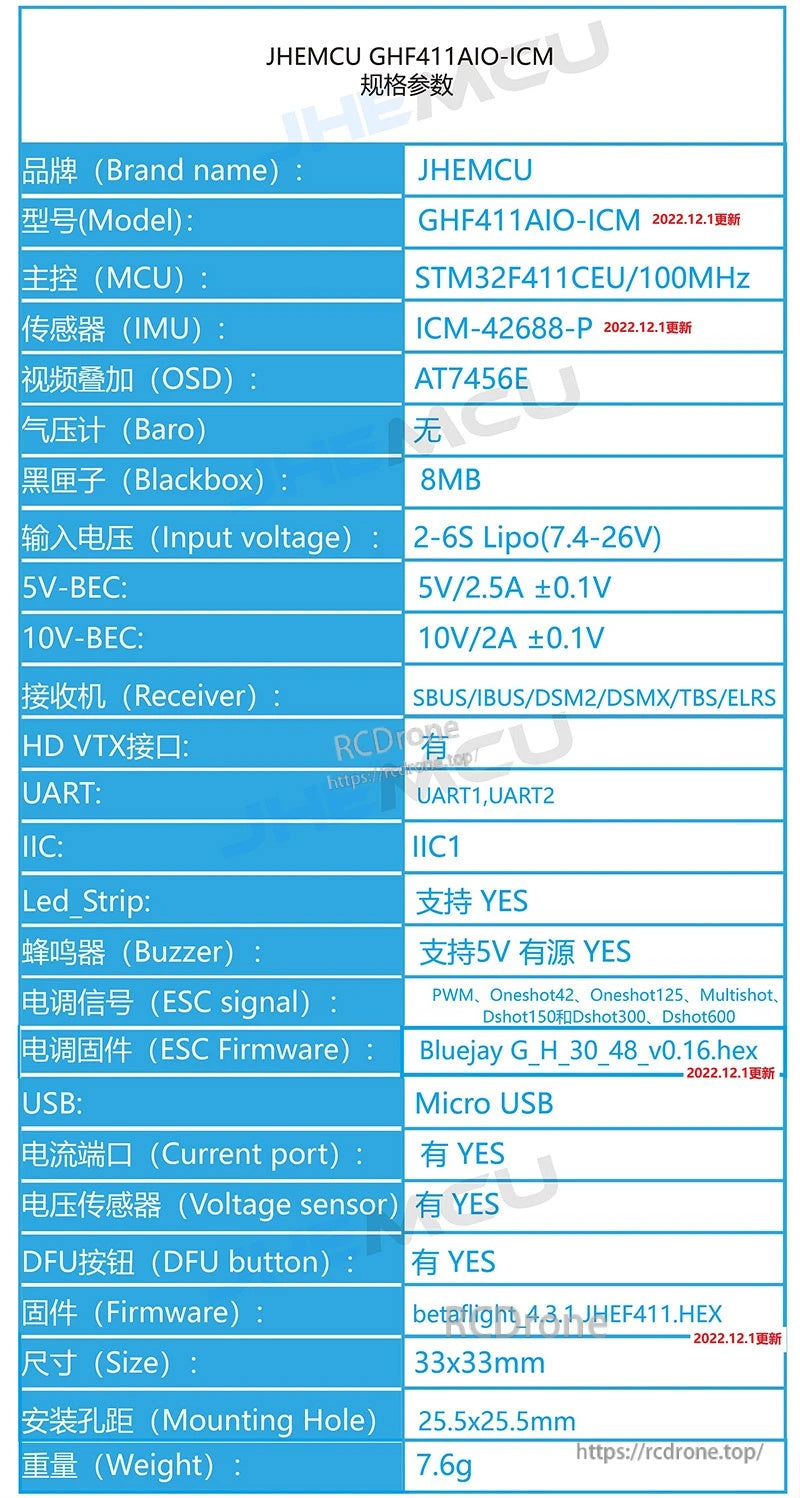

Wichtige Spezifikationen auf einen Blick, einschließlich 2–6S Eingangsbereich, ICM-42688-P IMU und 8MB Onboard-Blackbox.
