JHEMCU GHF420AIO-BGA F405 AIO Flugcontroller mit 40A ESC, 2-6S, 20x20 Montage, Micro USB
JHEMCU GHF420AIO-BGA F405 AIO Flugcontroller mit 40A ESC, 2-6S, 20x20 Montage, Micro USB
JHEMCU
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht

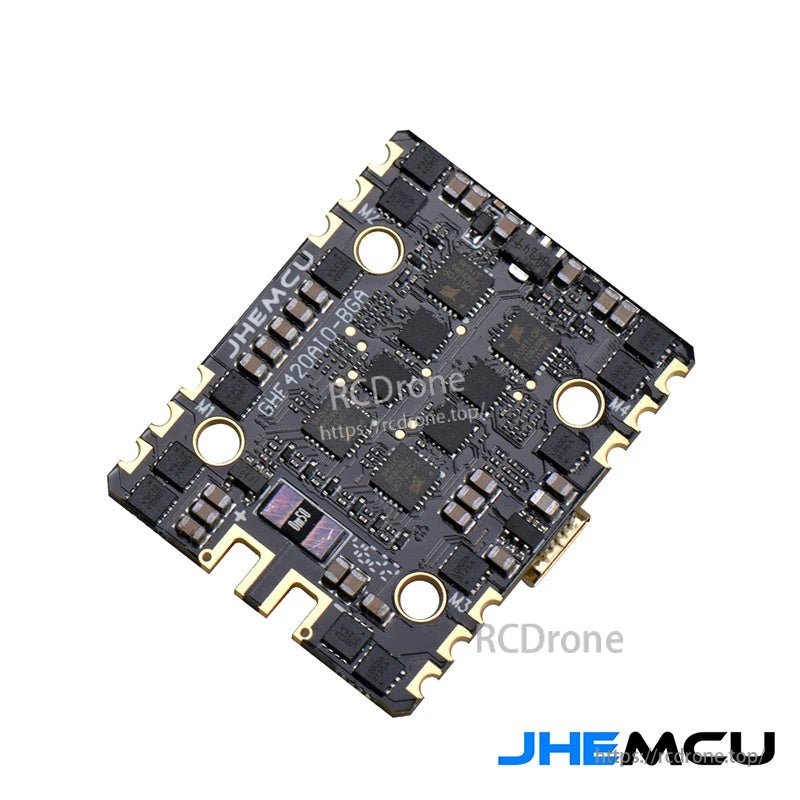

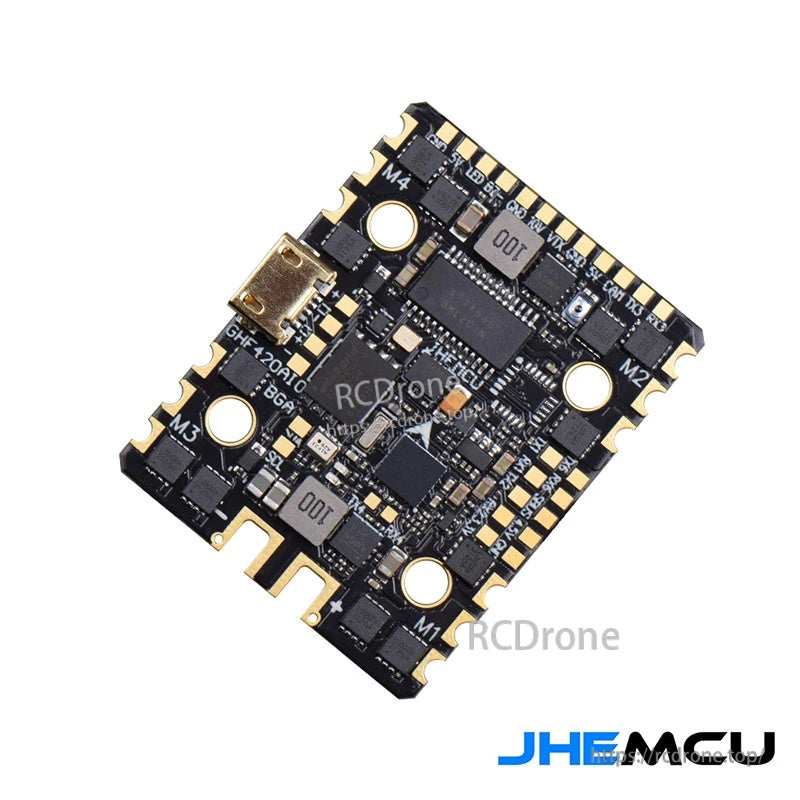

Der JHEMCU GHF420AIO-BGA ist ein AIO-Flugcontroller mit integriertem 40A ESC für kompakte FPV-Multirotor-Bauten. Er verfügt über einen STM32F405 (168MHZ) Flugcontroller, ICM42688 Gyroskop/Beschleunigungsmesser, AT7456E OSD, ein integriertes 8MB Blackbox und unterstützt 2S–6S Eingang (7.4V–27V) mit integrierten 5V und 10V BEC-Ausgängen.
Hauptmerkmale
- Modell: GHF420AIO-BGA (AIO FC + 4-in-1 ESC)
- Eingangsspannung: 2S–6S (7.4V–27V)
- 5V BEC: 5V/2.5A ±0.1V
- 10V BEC: 10V/2A ±0.1V
- IMU: ICM42688 (Gyro/Accel)
- OSD: AT7456E
- Barometer: Ja
- Blackbox: 8MB
- Unterstützung des Empfängerprotokolls: ELRS(CRSF), TBS(CRSF), SBUS, IBUS, DSM2, DSMX
- USART/UART: UART1, UART2, UART3, UART4, UART6
- ESC-Signalunterstützung: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
- USB: Micro USB (externe USB-Pads sind ebenfalls für optionale USB-Ausgänge vorhanden)
- LED-Streifenunterstützung: Ja
- Buzzer: unterstützt 5V aktiven Buzzer
- Spannungssensor: Ja
- Stromsensor: Ja
- DFU-Taste: Ja
Technische Daten
| Marke | JHEMCU |
| Modell | GHF420AIO-BGA |
| Flugcontroller MCU | STM32F405/168MHZ |
| IMU | ICM42688 (Gyro/Accel) |
| OSD | AT7456E |
| Barometer | Ja |
| Blackbox | 8MB |
| Eingangsspannung | 2S-6S (7.4V-27V) |
| 5V BEC | 5V/2.5A ±0.1V |
| 10V BEC | 10V/2A ±0.1V |
| Empfängersupport | ELRS(CRSF), TBS(CRSF), SBUS, IBUS, DSM2, DSMX |
| USART/UART | UART1, UART2, UART3, UART4, UART6 |
| LED-Streifen | Ja |
| Summer | Unterstützt 5V aktiven Summer |
| ESC-Signal | PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 |
| USB | Micro USB |
| Stromsensor | Ja |
| Spannungssensor | Ja |
| DFU-Taste | Ja |
| Flugcontroller-Firmware | betaflight_4.3.1 JHEF405.HEX |
| Boardgröße | 30*38MM |
| Montageloch | 20*20*3MM |
| Gewicht | 7.3g |
| ESC-Strom | 40A |
| ESC MCU | EFM8BB21F16G |
| ESC-Typ | Bluejay/Blheli_S |
| ESC-Firmware | G_H_30_REV16_7.HEX |
| 48K/96K Firmware | Unterstützt |

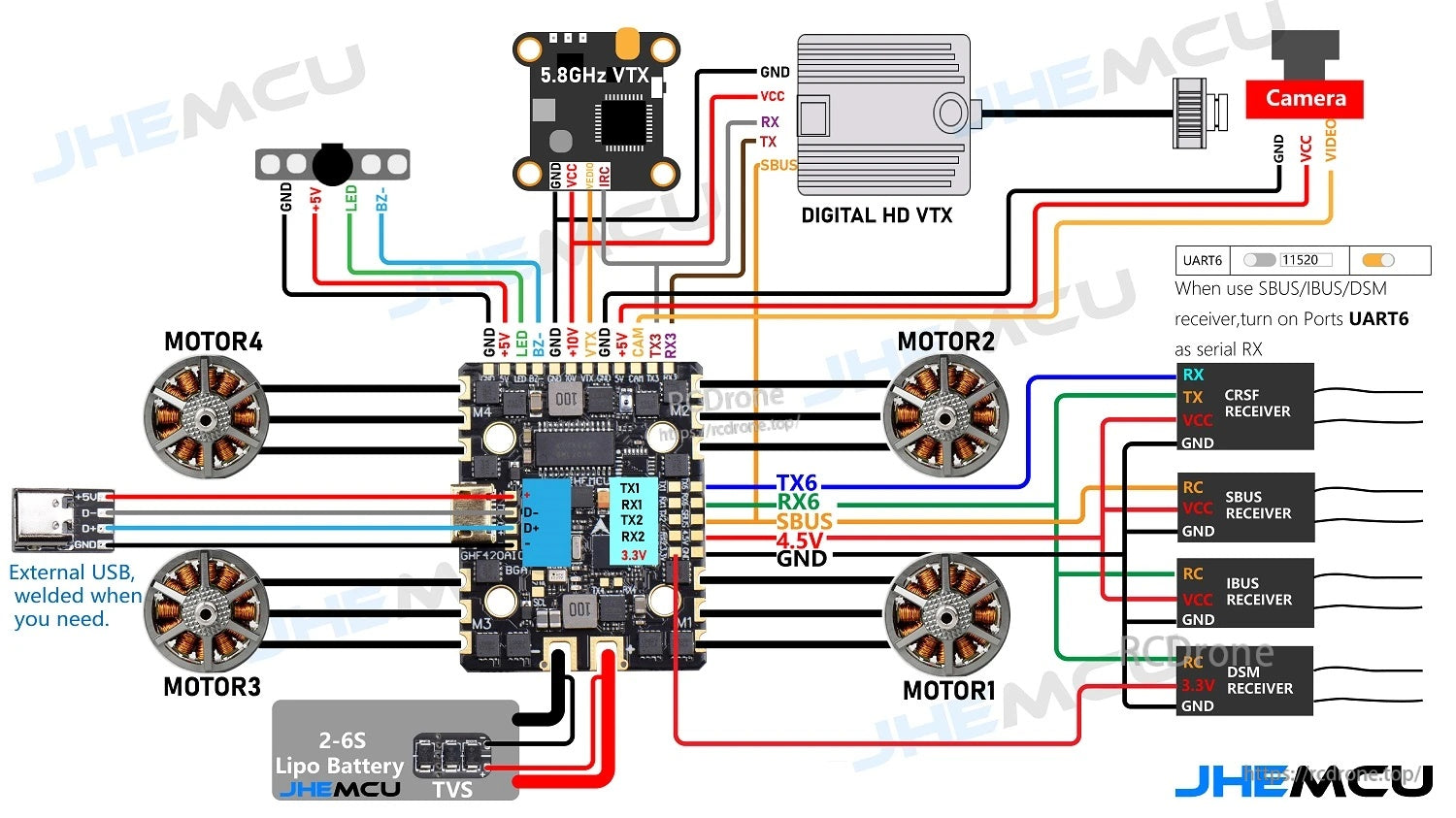

Verdrahtungsnotizen
- Analoge FPV-Verdrahtung ist mit 5.8GHz VTX und Kameraverbindungen dargestellt.
- Digitale HD VTX-Verdrahtung ist dargestellt (GND/VCC/RX/TX/SBUS).
- Empfängerverdrahtungsbeispiele sind für CRSF-, SBUS-, IBUS- und DSM-Empfänger dargestellt.
- Hinweis: Wenn Sie einen SBUS/IBUS/DSM-Empfänger verwenden, aktivieren Sie UART6 als Serial RX in den Ports.
- Externe USB-Pads sind angezeigt (+5V, D-, D+, GND) für optionale externe USB-Breakout.
- Der Batterieeingang ist als 2-6S LiPo angegeben, und ein TVS ist im Schaltplan angegeben.

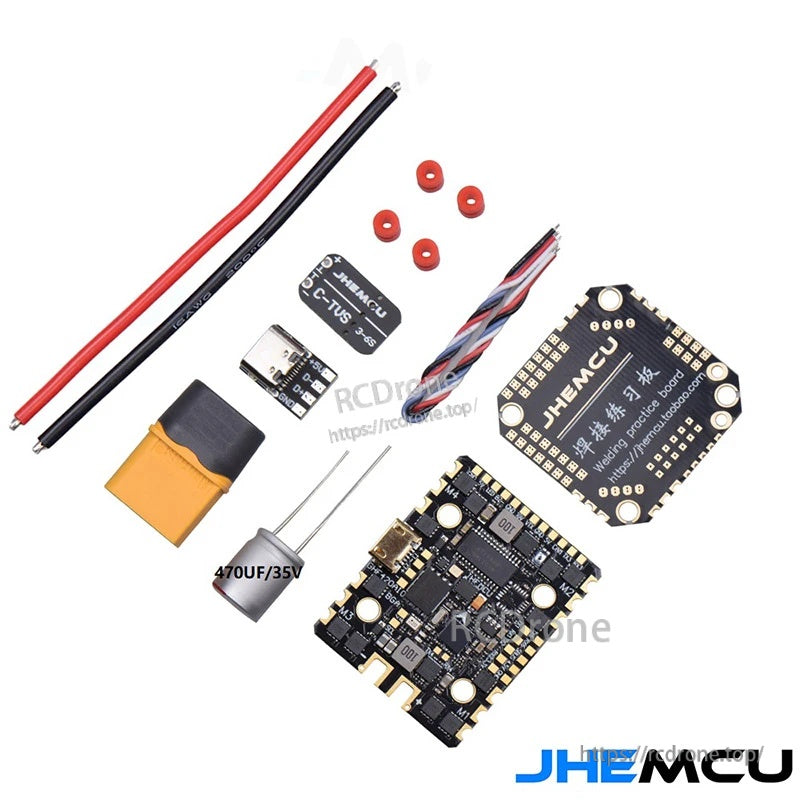

Was ist enthalten
- JHEMCU GHF420AIO-BGA AIO Flugcontroller (mit 40A ESC)
- 470UF/35V Kondensator
- Externe USB-Breakout-Platine
- Verdrahtungsbaum
- Rote/schwarze Stromkabel
- 4x Gummitüllen
- Batterieanschluss (gelb)
- Übungsplatine (JHEMCU)
Anwendungen
- Kompakte FPV-Quadcopter-Bauten mit 20*20*3MM Montage
- 2S-6S FPV-Setups, die integrierte 40A 4-in-1 ESC und Onboard-OSD erfordern
Für Verdrahtungshilfe und Fragen zur Kompatibilität vor dem Verkauf kontaktieren Sie [email protected] or besuchen Sie https://rcdrone.top/ .
Details
Eine kompakte AIO-Stack-Lösung, die einen F405-Flugcontroller mit einem 40A 4-in-1-ESC kombiniert, um Platz bei FPV-Bauten zu sparen.

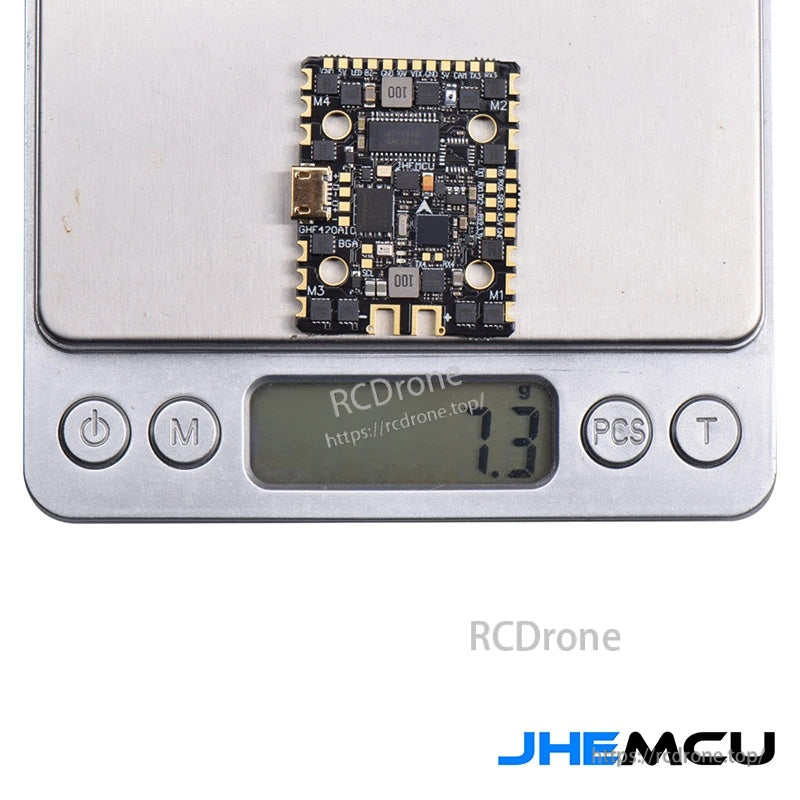

Mit nur etwa 7,3 g trägt es dazu bei, leichte Quads reaktionsschnell zu halten, ohne integrierte Funktionen zu opfern.
Alles, was für die Installation benötigt wird, ist enthalten, wie ein Low-ESR-Kondensator, Anschlussleitungen, Gummitüllen und ein externes USB-Breakout.

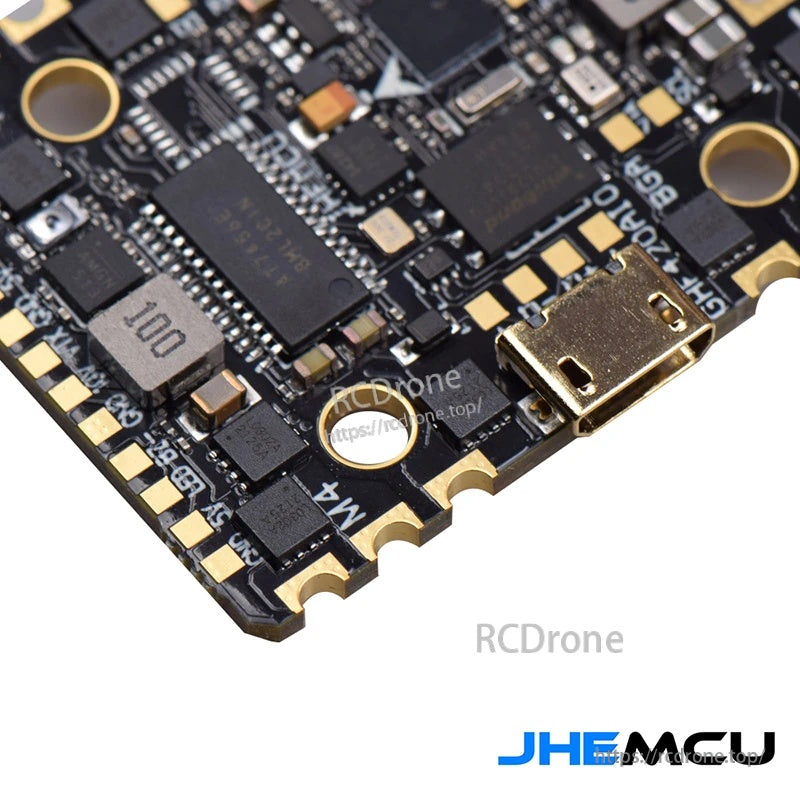

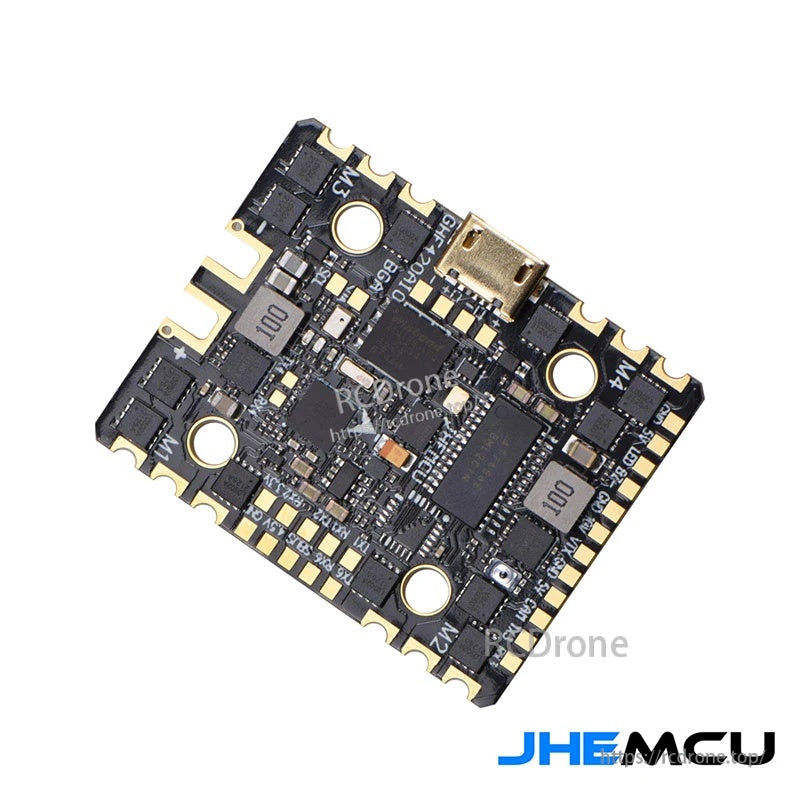

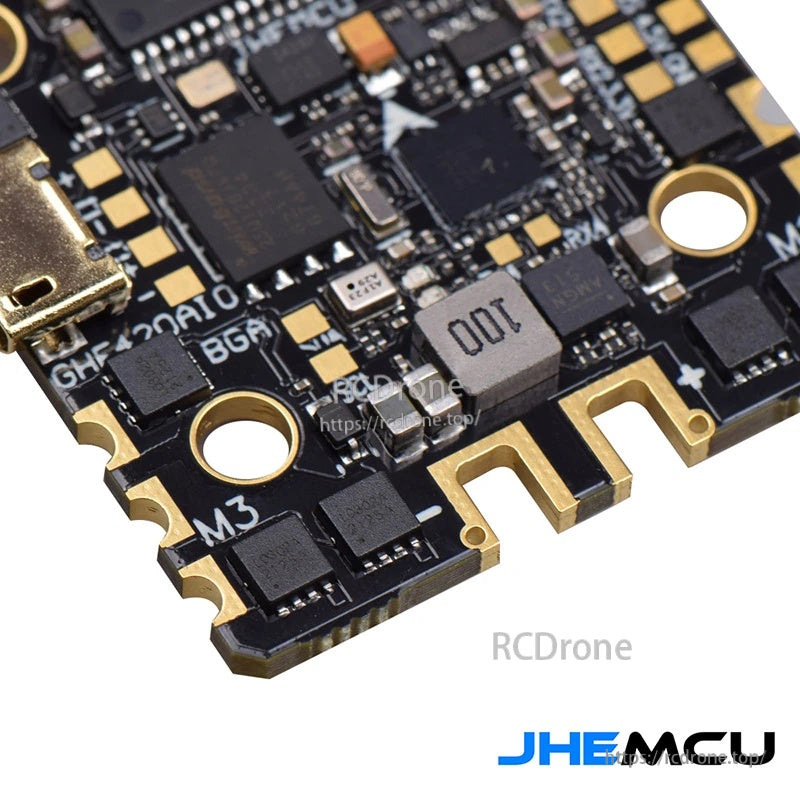

Der integrierte Micro-USB-Anschluss und die deutlich gekennzeichneten Randpads erleichtern Firmware-Updates und Verkabelungen in engen Rahmen.
Klare Verkabelungsanleitungen decken analoge oder HD-Video-Setups, gängige Empfängerprotokolle und Stromanschlüsse für 2S–6S-Bauten ab.
