Mad AMPX 260A (5-18) Drohne Esc

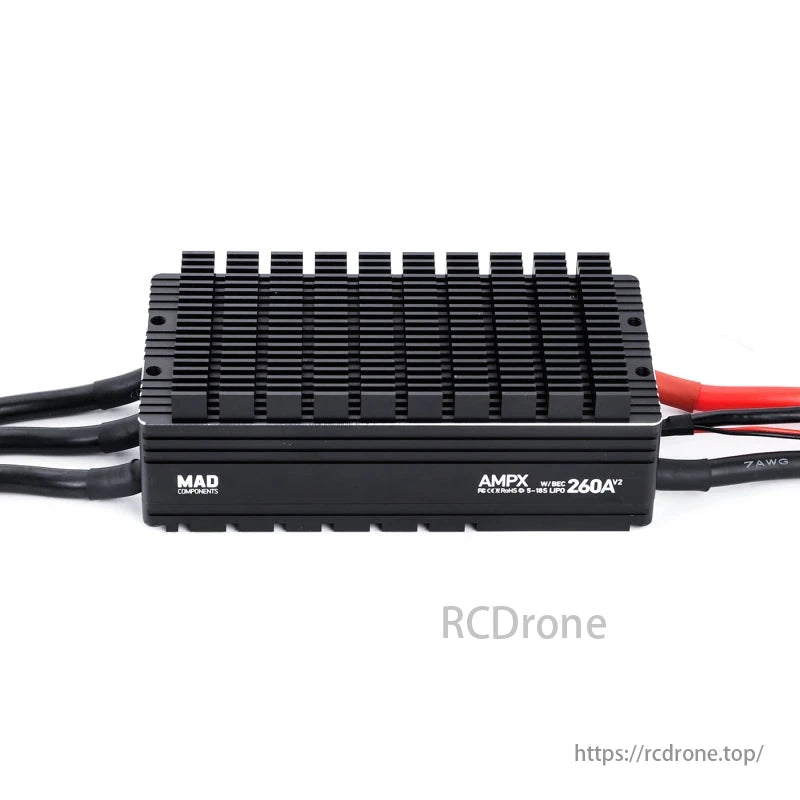

Der MAD AMPX 260A (5–18S) Drohnen-Regler ist ein leistungsstarker elektronischer Drehzahlregler, der für anspruchsvolle Drohnenantriebssysteme entwickelt wurde. Er unterstützt einen weiten Eingangsspannungsbereich von 5–18S (16V–60V), liefert eine Dauerstrom von 260Aund kann bis zu 300A SpitzenstromAusgestattet mit fortschrittlichen 32-Bit-Prozessoren und mehreren Sicherheitsfunktionen kombiniert dieser ESC Effizienz und Zuverlässigkeit – ideal für Schwerlast-Multikopter, UAVs und andere Hochleistungs-RC-Anwendungen, die robuste Leistung und Redundanz erfordern.

1. Hauptmerkmale

1. Breiter Spannungseingang

   • Unterstützt 5–18S LiPo (16 V–60 V), um die Anforderungen an die Hochspannungsstromversorgung zu erfüllen.
   • Ein Dauerstrom von 260 A und ein Spitzenstrom von 300 A bieten ausreichend Leistung für Schwerlastdrohnen oder Hochgeschwindigkeitsflugzeuge.

2. Mehrere Schutzmechanismen

   • Überstromschutz: Begrenzt die Leistungsabgabe automatisch, wenn der Strom 300 A überschreitet, und verhindert so Hardwareschäden.
   • Übertemperaturschutz: Reduziert die Ausgangsleistung, wenn die ESC-Temperatur zu hoch ist, und gewährleistet so einen stabilen Betrieb unter extremen Bedingungen.
   • IPX4-Wasserbeständigkeit: Schützt vor Spritzern und leichter Feuchtigkeit, geeignet für den Einsatz in regnerischen, nebligen oder feuchten Umgebungen.
   • Kurzschlussschutz Und Signalverlustschutz die Zuverlässigkeit und Flugsicherheit weiter zu verbessern.

3. Leistungsstarker 32-Bit-Prozessor

   • Verwendet die neueste 32-Bit-MCU für schnellere Reaktion und präzisere Motorsteuerung.
   • Optimierte Algorithmen sorgen für sanftere Motorstarts und einen stabilen Betrieb und unterstützen bei Bedarf Firmware-Upgrades.

4. Robuste Konstruktion und Wärmeableitung

   • Sorgfältig konstruierte Kühlkörper und Metallgehäuse leiten die Wärme effektiv ab und gewährleisten eine sichere, stabile Leistung auch bei hoher Strombelastung.
   • Gesamtabmessungen von ca. 93,5 × 78 × 32 mm und einem Gewicht von ca. 420 g, das kompakte Größe mit effizienter Kühlung vereint.

5. Einfache Installation und Konnektivität

   • Das praktische Klemmendesign unterstützt verschiedene Drahtstärken für Strom- und Motorleitungen.
   • Mehrere Schnittstellenoptionen (Signalkabel, Stromkabel) ermöglichen eine nahtlose Integration mit gängigen Flugsteuerungen und Stromversorgungssystemen.

2. V2.0 Highlights

Für Benutzer, die erweiterte Funktionalität und flexiblere Flugsteuerungsinteraktion wünschen, empfehlen wir dringend die V2.0 CAN Version. Aufbauend auf den bewährten Leistungs- und Sicherheitsfunktionen des Originalmodells fügt V2.0 Folgendes hinzu bzw. verbessert es:

1. Doppelte Drosselklappensteuerung

   • Drehzahlregelung + CAN-Steuerung: Wechseln oder kombinieren Sie die Modi je nach den Anforderungen Ihres Flugreglers und ermöglichen Sie so eine präzisere und effizientere Steuerung der Motordrehzahl.

2. Aktualisierbarkeit der Firmware

   • Unterstützt Firmware-Updates über eine dedizierte Schnittstelle oder einen CAN-Bus und stellt sicher, dass Sie auf die neuesten Funktionen und Sicherheitspatches zugreifen können.

3. BEC-Ausgang

   • Integriert 5V/200mA Der BEC-Ausgang versorgt kleine externe Geräte (z. B. Empfänger oder Sensoren) mit Strom und reduziert so die Systemkomplexität und den Verkabelungsaufwand.

4. Überlastschutz

   • Unbegrenzter automatischer Neustart: Im Falle einer Überlastung oder unerwarteter Fehler wird der ESC automatisch neu gestartet, um den Normalbetrieb schnell wiederherzustellen.

5. Echtzeit-CAN-Kommunikation

   • Liefert Echtzeitdaten (Spannung, Strom, Temperatur, Betriebsstatus) über CAN an den Flugregler. Dadurch kann der Flugregler die Leistung überwachen und Fehler erkennen, was die allgemeine Sicherheit und intelligente Steuerung verbessert.

3. Technische Daten

• Modell: VERRÜCKT AMPX 260A Regler
• Unterstützte LiPo-Zellen: 5–18 Sekunden (16 V–60 V)
• DauerstromLeistung: 260A
• Spitzenstrom: 300A (Dauer abhängig von Umgebungsbedingungen und Kühlung)
• SchutzklasseSchutzart: IPX4
• Betriebsfrequenz: Konfigurierbar basierend auf Motor- und FC-Anforderungen
• Steuerungsmodi: PWM / CAN (V2.0)
• BEC-Ausgang: 5 V/200 mA (nur V2.0)
• Maße: ~93,5 × 78 × 32 mm
• Gewicht: ~420 g
• Signalkabellänge: Typischerweise 200–420 mm, abhängig von Version und Schnittstelle (siehe aktuelles Produkt)

4. Fehlerbehebung

1. Keine Motorreaktion nach dem Einschalten

   • Überprüfen Sie Stromleitungen, Signalkabel und Batteriespannung auf korrekte Anschlüsse.
   • Stellen Sie sicher, dass die Parameter von ESC, Flugregler und Motor richtig aufeinander abgestimmt sind.

2. Instabiler oder wackelnder Motorbetrieb

   • Überprüfen Sie, ob Propeller und Motorwellen sicher montiert sind.
   • Aktualisieren Sie die ESC-Firmware oder passen Sie die ESC-Einstellungen an, um die Steuerparameter zu optimieren.

3. ESC-Überhitzung oder automatische Leistungsreduzierung

   • Verbessern Sie die Kühlung oder reduzieren Sie die Betriebslast; vermeiden Sie einen längeren Betrieb mit Maximalstrom.
   • Stellen Sie sicher, dass die Motor-/Propellerauswahl der Kapazität des ESC entspricht.

4. CAN-Kommunikationsprobleme (nur V2.0)

   • Überprüfen Sie die ordnungsgemäße CAN-Verkabelung und Pinbelegung zwischen Flugregler und ESC.
   • Bestätigen Sie die Firmware-Versionen und die Kompatibilität des Flugcontrollers.

5. Vorsichtsmaßnahmen und Haftungsausschluss

1. Vor der Installation

   • Lesen Sie das Produkthandbuch gründlich durch und halten Sie sich an die örtlichen Gesetze und Vorschriften bezüglich Drohnen und elektronischer Geräte.
   • Stellen Sie sicher, dass Motoren, Propeller, Flugregler und andere Komponenten sicher installiert sind; überprüfen Sie, ob alle Schrauben fest angezogen sind.

2. Während des Betriebs

   • Überschreiten Sie nicht den Nennspannungs-/Strombereich des ESC.
   • Vermeiden Sie den Betrieb unter Volllast über längere Zeiträume in extrem heißen, feuchten oder rauen Umgebungen.
   • Behalten Sie die ESC außerhalb der Reichweite von Kindern und stellen Sie sicher, dass die Bediener mit den sicheren Flugpraktiken vertraut sind.

3. Haftungsausschluss

   • Die Verwendung dieses Produkts setzt voraus, dass Sie die damit verbundenen Risiken vollständig verstehen und akzeptieren.
   • Der Hersteller übernimmt keine Verantwortung für direkte oder indirekte Schäden, die durch unsachgemäße Installation, Verwendung oder Modifikationen entstehen.
   • Die endgültige Auslegung und die Rechte dieses Produkts liegen bei MAD.

AMPX 260AV2 bietet Mehrfachschutz für erhöhte Sicherheit. Es unterstützt die doppelte Drosselklappensteuerung, hat eine schnelle Reaktionszeit und ist mit Scheibenmotoren kompatibel. Zu den Funktionen gehören CAN-Kommunikation, bequeme Installation und isolierte Steuersignale. Schutzfunktionen decken Kurzschlüsse, Blockierungen, Spannung, Temperatur, Drosselklappenverlust, Start und Drosselklappenkalibrierung ab.

AMPX 260A ESC unterstützt 5-18S Lithiumzellen, hat Abmessungen von 130,0 x 65,3 x 43,0 mm und wiegt ungefähr 378 g. Es verfügt über BEC, PWM-Eingang, Online-Updates, verschiedene Schutzfunktionen, CAN-Kommunikation und arbeitet zwischen -20 °C und 65 °C. Der Dauerstrom beträgt 260 A, was eine gute Wärmeableitung erfordert. Die Fehlerbehebung umfasst Motorstartprobleme, Spannungs-, Temperatur- und Überlastungsprobleme.
