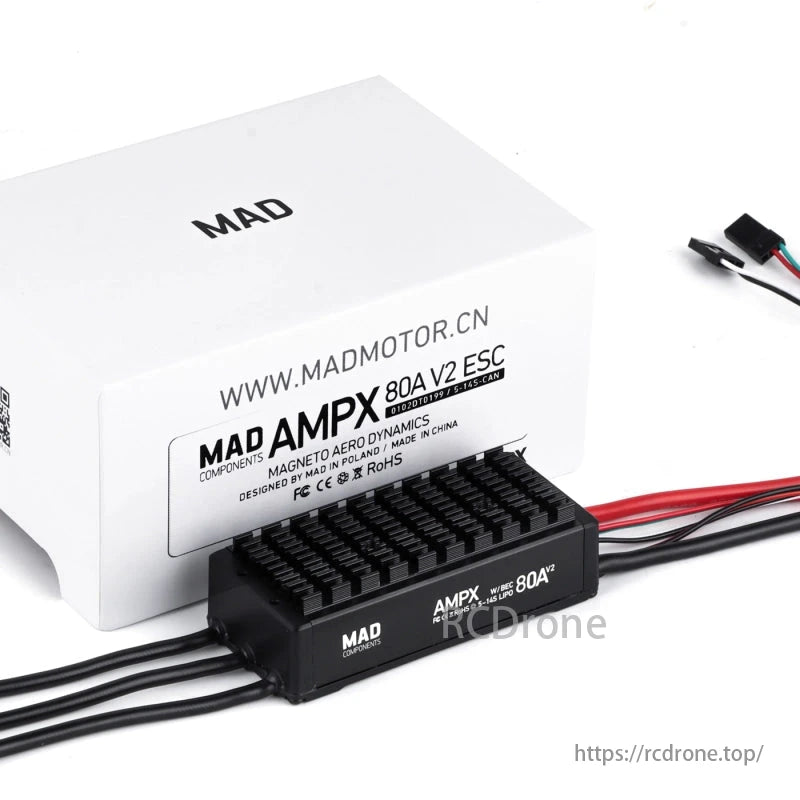

Mad AMPX 80A (5-14) Drohne Esc

Überblick

Der VERRÜCKT AMPX 80A (5-14S) Drohnen-ESC ist ein elektronischer Hochleistungs-Drehzahlregler Entwickelt für UAV-Anwendungen, bietet Außergewöhnliche Zuverlässigkeit, Effizienz und SchutzEs unterstützt 5-14S LiPo-Akkus (16V-64V) und Funktionen CAN-Kommunikation, Doppelte Drosselklappensteuerung (RPM+CAN)und ein Wasser- und staubdichtes Design gemäß IP67Dieser ESC ist in zwei Versionen (V1.0 und V2.0)mit dem Version V2.0 mit verbesserter Leistung und aktualisierter Firmware-Kompatibilität.

---

Hauptmerkmale

• Hohe Dauerstrombelastbarkeit: Unterstützt 80A Dauerstrom mit 84A Spitzenstrombegrenzung.
• Breite Spannungskompatibilität: Funktioniert mit 5-14S LiPo-Akkus (16V-64V).
• CAN-Kommunikationsschnittstelle (V2.0): Ermöglicht den Echtzeit-Datenaustausch mit Flugsteuerungen und bietet Spannung, Strom, Temperatur und Betriebszustand.
• Firmware aktualisierbar (V2.0): Ermöglicht Updates für erweiterte Funktionen.
• Integriertes BEC (V2.0): Bietet 5 V/200 mA Ausgang für zusätzlichen Stromversorgungsbedarf.
• Schutzstufe IP67: Vollständig wasserdicht, staubdicht und korrosionsbeständig.
• Optimiertes Kühldesign: Beinhaltet einen hocheffizienter Aluminium-Kühlkörper für optimale Wärmeableitung.
• Überlastschutz: Unbegrenzter automatischer Neustart für mehr Sicherheit.
• Erweiterte Drosselklappensteuerung: Unterstützt RPM + CAN-Doppeldrosselmodus.
• Bequeme Installation: Integriert Löcher für Befestigungsschrauben sorgen für eine einfache Montage ohne Berücksichtigung von Vorder- und Rückseite.

---

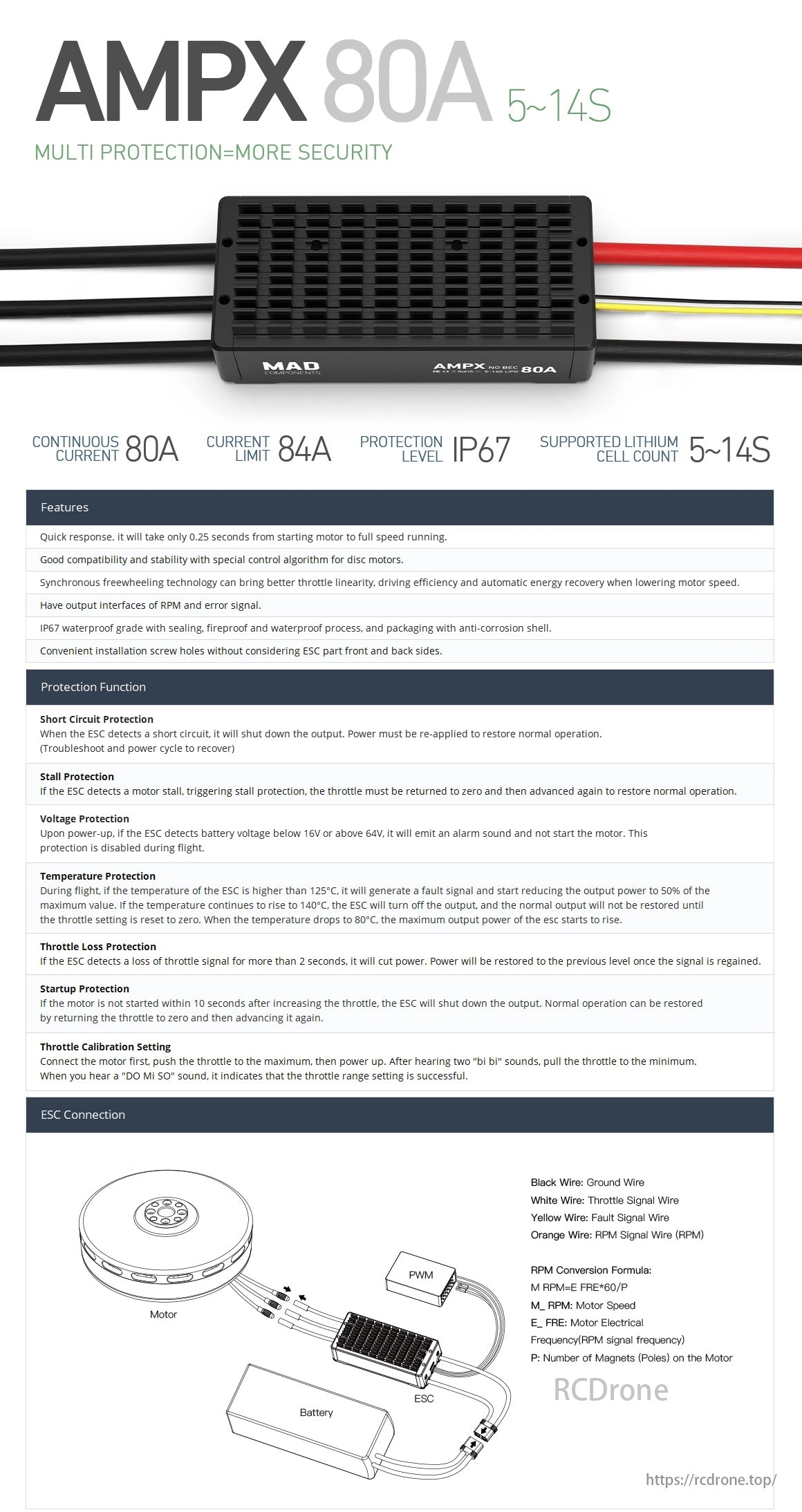

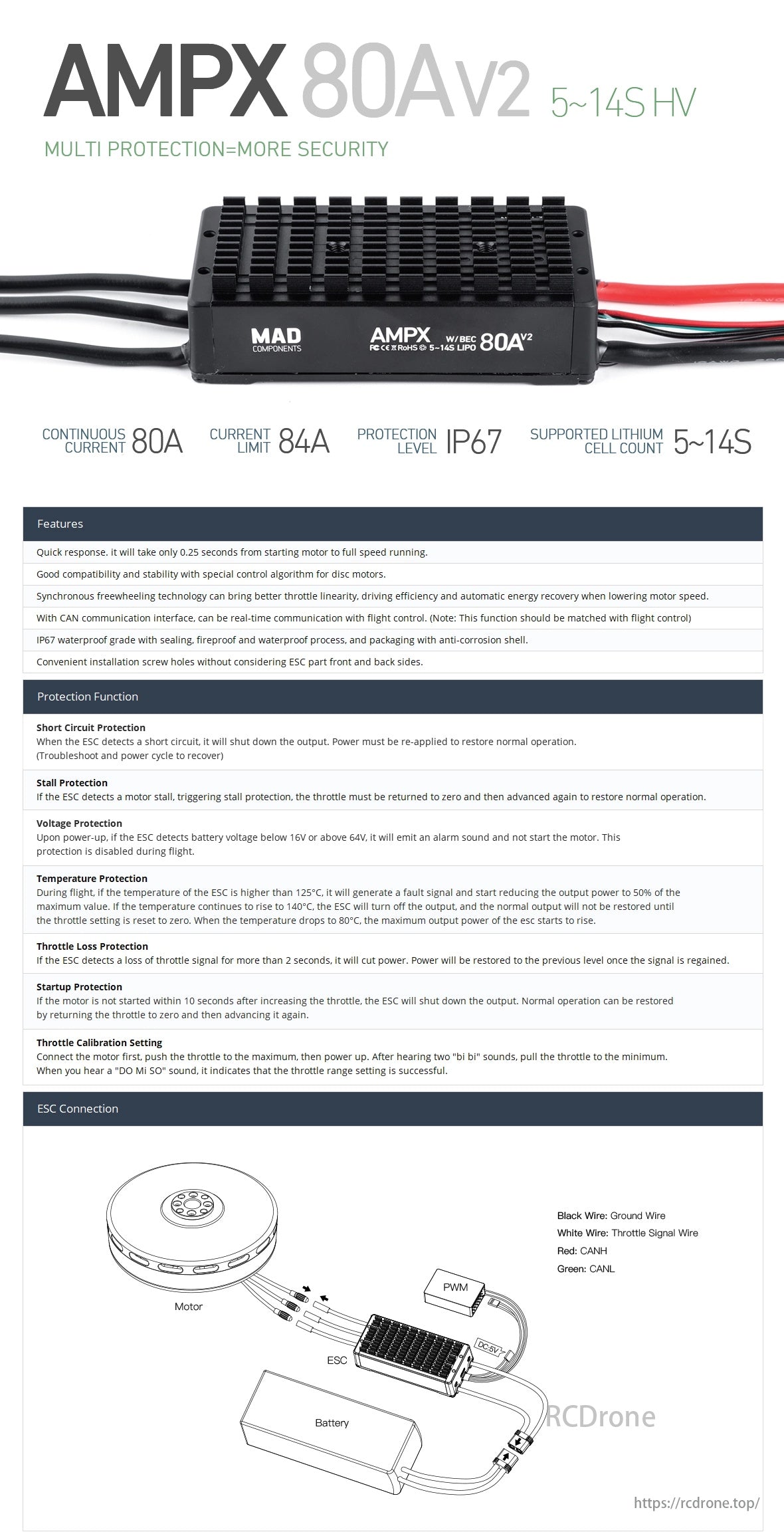

Schutzfunktionen

• Kurzschlussschutz: Schaltet den Ausgang im Falle eines Kurzschlusses automatisch ab. Um den Normalbetrieb wiederherzustellen, muss die Stromversorgung wiederhergestellt werden.
• Stallschutz: Wenn ein Abwürgen des Motors erkannt wird, muss der Gashebel vor der Wiederaufnahme auf Null zurückgesetzt werden.
• Spannungsschutz: Wenn der ESC Spannung erkennt unter 16V oder über 64V, wird ein Alarm ausgelöst und der Flug wird verhindert.
• Temperaturschutz:
  • Bei 125°C, reduziert der ESC die Ausgangsleistung auf 50 %.
  • Bei 140°Cwird der ESC vollständig abgeschaltet.
  • Die normale Leistung wird wiederhergestellt, wenn die Temperatur auf 80°C.
• Schutz vor Drosselklappenverlust: Erkennt der ESC einen Verlust des Gassignals für mehr als 2 Sekunden, es unterbricht die Stromzufuhr und stellt sie wieder her, sobald das Signal wiederhergestellt ist.
• Startschutz: Wenn der Motor nicht innerhalb von 10 Sekundenwird der ESC abgeschaltet, um Schäden zu verhindern.
• Drosselklappenkalibrierungseinstellung: A TUN SIE ES Ein Ton bestätigt die erfolgreiche Einstellung des Gasbereichs.

---

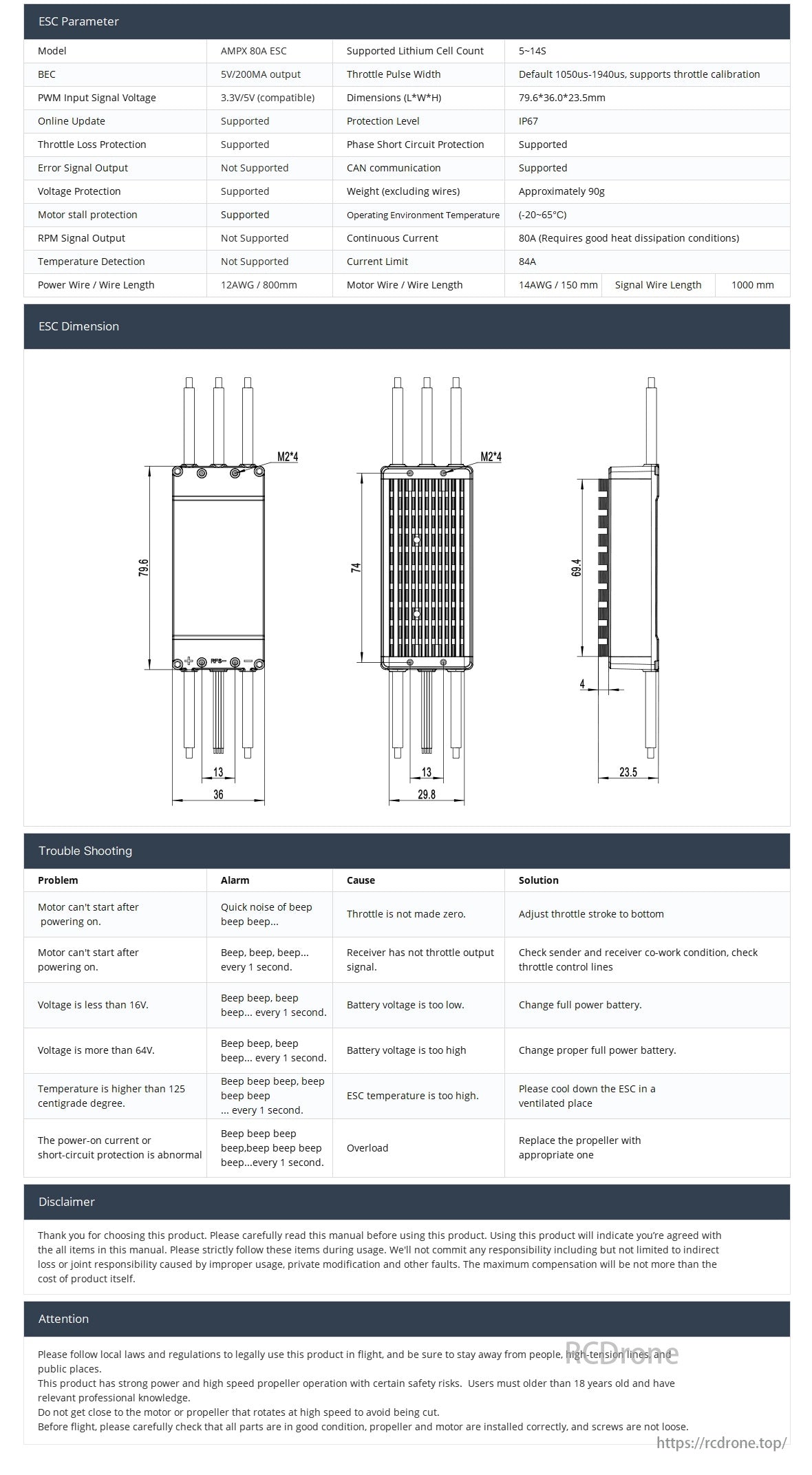

Technische Spezifikationen

Parameter	Wert
Modell	AMPX 80A Regler
Unterstützte Batterie	5-14S LiPo (16V-64V)
BEC-Ausgang (nur V2.0)	5 V / 200 mA
PWM-Eingangssignalspannung	3.3V / 5V (kompatibel)
Schutzstufe	IP67 (wasser- und staubdicht)
Dauerstrom	80A
Spitzenstrom (5 s)	84A
Drosselklappenimpulsbreite	1050 us – 1940 us (unterstützt Drosselklappenkalibrierung)
Fehlersignalausgang	Unterstützt
CAN-Kommunikation (nur V2.0)	Unterstützt
Phasenkurzschlussschutz	Unterstützt
Betriebstemperatur	-20 °C bis 65 °C
Abmessungen (LBH)	79,6 × 36 × 23,5 mm
Gewicht (ohne Kabel)	Ca. 190g
Stromkabel / Kabellänge	12 AWG / 800 mm
Motorkabel / Kabellänge	12 AWG / 150 mm
Signalkabellänge	1000 mm

---

ESC-Verbindungshandbuch

• Schwarzes Kabel: Erdungskabel
• Weißes Kabel: Gassignalkabel
• Gelbes Kabel: Fehlersignalleitung
• Orangefarbenes Kabel: RPM-Signalkabel (nur V2.0)
• Roter Draht: CANH (nur V2.0)
• Grünes Kabel: CANL (nur V2.0)

---

Anleitung zur Fehlerbehebung

Problem	Alarm	Ursache	Lösung
Motor startet nicht	Piep, piep, piep …	Gashebel nicht auf Null	Gashebel auf den Boden einstellen
Spannung unter 16V	Piep, piep … jede Sekunde	Batteriespannung zu niedrig	Verwenden Sie einen vollständig aufgeladenen Akku
Spannung über 64V	Piep, piep … jede Sekunde	Batteriespannung zu hoch	Verwenden Sie eine geeignete Batterie
Temperatur übersteigt 125°C	Piep, piep, piep, piep …	ESC-Überhitzung	Kühlen Sie den ESC in einem belüfteten Bereich ab
Kurzschluss erkannt	Piep, piep, piep, piep …	Überlast	Ersetzen Sie den Propeller durch einen geeigneten

---

Anwendungen

• Professionelle Drohnen-Builds
• FPV-Rennen und Freestyle
• UAVs für Luftbildfotografie und -videografie
• Industrie- und Schwerlastdrohnen
• Starrflügel- und VTOL-Flugzeuge

---

Sicherheit und Compliance

• Befolgen Sie die örtlichen Flugbestimmungen für den legalen Drohnenbetrieb.
• Benutzer müssen über 18 Jahre alt sein und verfügen über technische Kenntnisse zur ESC-Bedienung.
• Halten Sie Hände und Körper fern vom Propeller während des Betriebs.
• Überprüfen aller Verbindungen vor dem Flug, um die Sicherheit zu gewährleisten.

Details

AMPX 80A ESC bietet Mehrfachschutz und unterstützt 5-14S-Lithiumzellen.Zu den Merkmalen gehören schnelle Reaktion, gute Kompatibilität, synchroner Freilauf und IP67-Wasserdichtigkeit. Schutzfunktionen decken Kurzschlüsse, Blockierungen, Spannung, Temperatur, Drosselverlust, Start und Kalibrierungseinstellungen ab. Der Dauerstrom beträgt 80 A mit einer Grenze von 84 A.

AMPX 80A ESC hat die Abmessungen 79,6 x 36 x 23,5 mm, ist IP67-geschützt und unterstützt 5-14S LiPo-Zellen. Es umfasst verschiedene Schutzfunktionen wie Drosselklappenverlust, blockierten Motor und Temperatur. Die Fehlerbehebung umfasst Probleme wie Motorstartfehler und Spannungsprobleme. Der Haftungsausschluss empfiehlt eine sorgfältige Verwendung und Einhaltung gesetzlicher Vorschriften für einen sicheren Betrieb.
