Mad Hb110-72x31 Drone Arm Set-9KV-Motor, 55 kW-Ausgang, 110 kg Schub für Multi-Rotor/E-VTOL-Drohnen

Überblick

Der VERRÜCKT Kolibri HB110-72X31 Drohnenarm-Set ist ein integriertes Antriebssystem, das für Schwerlast-, Hochleistungs-Multirotor- und E-VTOL-Anwendungen entwickelt wurde. Mit außergewöhnlichem Schub und Leistungsabgabe ist dieses Set ideal für Großdrohnen, die in Branchen wie städtischer Mobilität, Logistik und Lieferung eingesetzt werden.

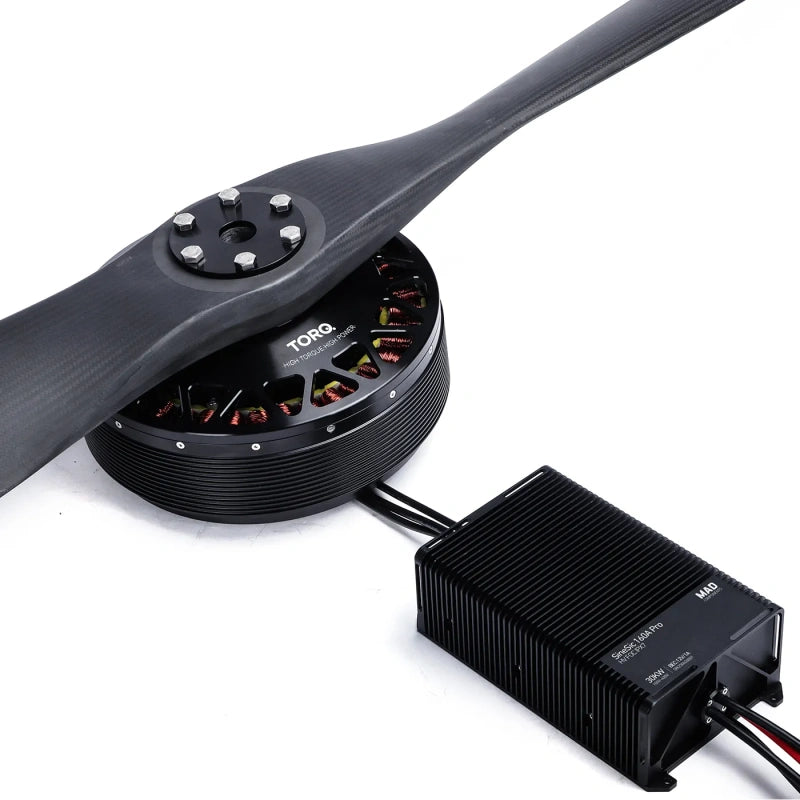

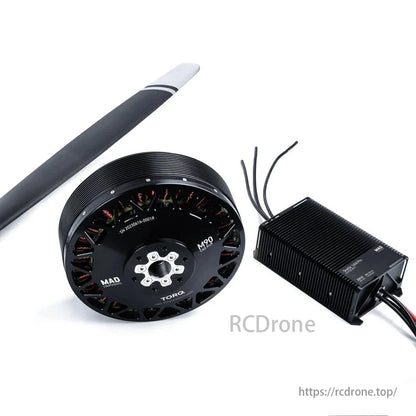

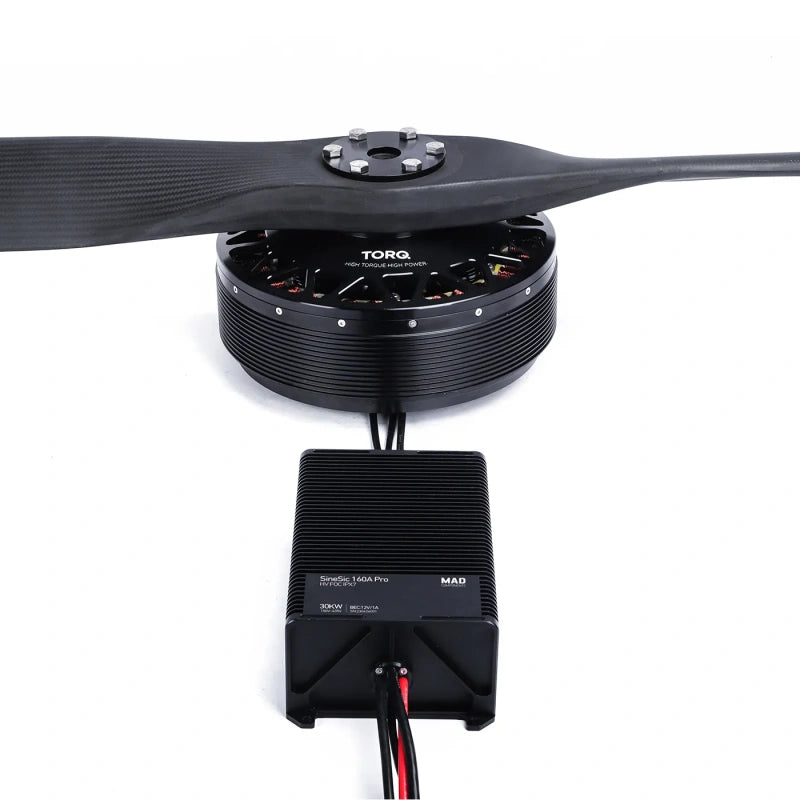

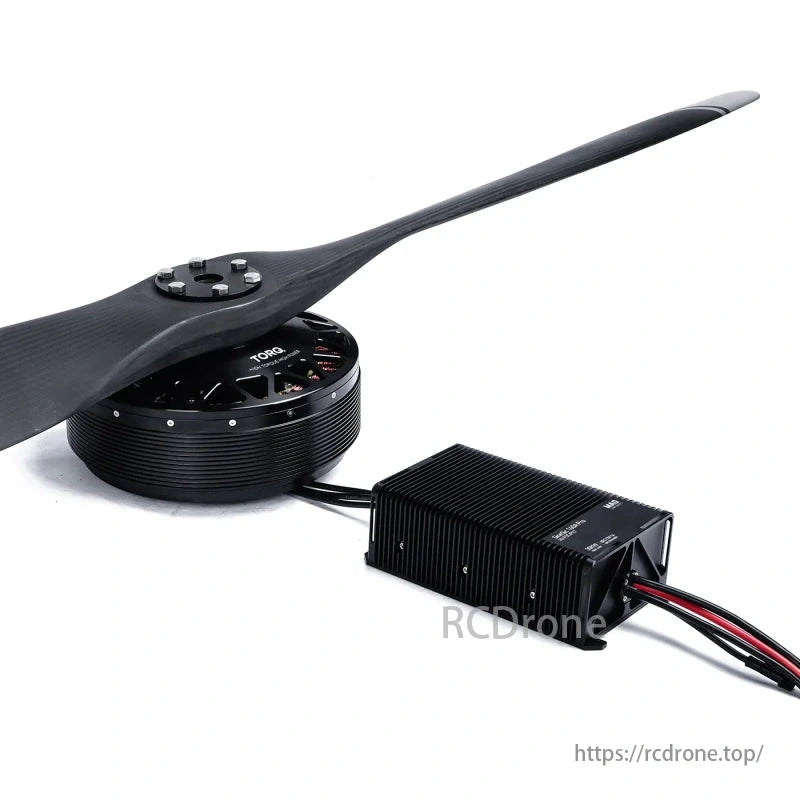

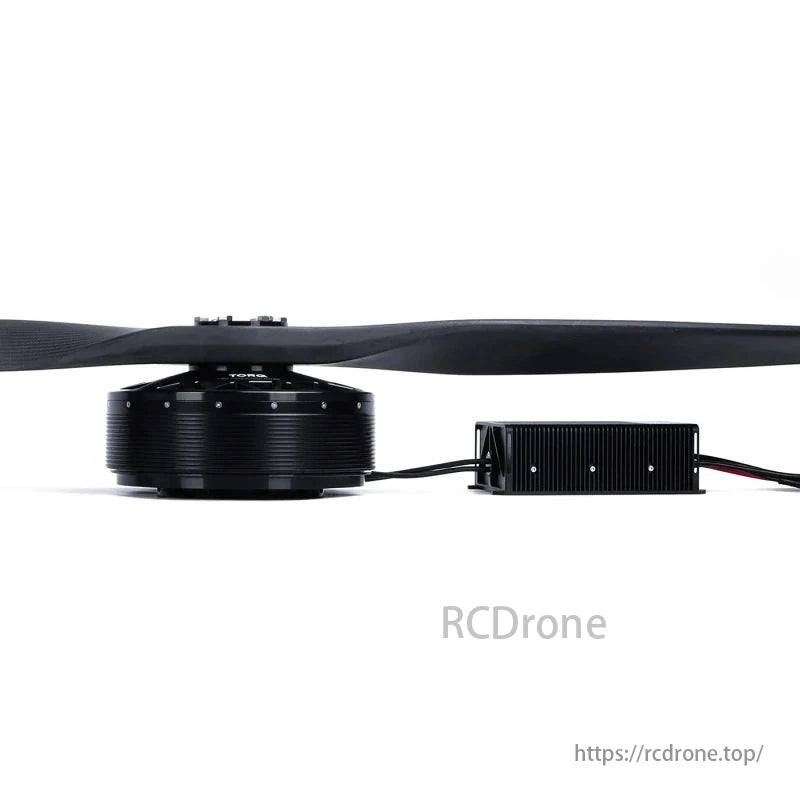

Dieses Komplettsystem beinhaltet die MAD M90C60 EEE-Motor, SineSic Pro 160A Regler, Und CB2 72X31 Propeller, die für die Bereitstellung von hohem Schub und hoher Leistung bei äußerster Zuverlässigkeit optimiert sind.

Hauptmerkmale:

• Motormodell: MAD M90C60 EEE V1.0

  • KV-Bewertung: 9 kV
  • Nennspannung: 354 V-400 V
  • Motorgröße: Durchmesser: 257 mm, Länge: 123 mm
  • Innenwiderstand: 40,5 Ω
  • Maximaler Schub: 201 kg
  • Maximale Leistung: 55,6 KW
  • Leerlaufstrom: 1,44 A bei 40 V
  • Empfohlener Dauerschub: 110 kg
  • Motorgewicht: 12,7 kg

• ESC-Modell: SineSic Pro 160A 30KW (150V-435V)

  • Dauerstrom: 160A (bei guter Kühlung)
  • Momentanstrom: 320A (bei guter Kühlung)
  • Eingangsspannung: 96V-100S LiPo
  • SchutzstufeSchutzart: IP67
  • Kabellänge (Eingang): 675 mm (flexibler Silikondraht 10AWG)
  • Kabellänge (Ausgang): 600 mm (flexibler Silikondraht 10AWG)
  • PWM-Eingangssignalspannung: 3,3 V/5 V
  • Gewicht: 1895 g

• Propellermodell: CB2 72X31 MATT

  • Material: Hochwertige Kohlefaser + Harz
  • Maße: 1828,8 mm x 787,4 mm (Einzelpropeller)
  • Gewicht pro Propeller: 1080 g
  • Größe der Montagebohrung: Ø75 mm (M8), Ø50 mm (M6)

Leistungsdaten:

Gaspedal [%]	Spannung [V]	Strom [A]	Eingangsleistung [W]	Ausgangsleistung [W]	Drehmoment [N·m]	Drehzahl	Schub [gf]	Effizienz [%]	Wirkungsgrad [g/W]
30	353,69	11,94	4223.1	3722,8	32.318	1100	38132	88,2	9,0
35	353,63	17.22	6089.5	5440.9	41.400	1255	50974	89,3	8.4
40	353,61	24,73	8744.8	7802.1	53.370	1396	65229	89,2	7.5
45	353,65	33,53	11440.6	10256,7	64.268	1542	77400	89,7	6.8
50	353,61	41,55	14637.2	12926.4	74,675	1653	87951	90,0	6.4
55	353.54	49,85	17625.3	15791.1	85.379	1767	104749	89,7	5.9
60	353,54	56,93	19111.2	16722.3	92.842	1872	112748	89,8	5.5
65	353,51	62,06	22071.3	19347.0	110.140	1983	120717	88,7	5.2
70	353,51	72,24	25714.3	22698.1	110.140	2060	144578	86,7	4.9
75	353,60	83,41	29476.3	25990,0	120.345	2134	158014	85,6	4.5

Anwendungen:

Der Kolibri HB110-72X31 ist für anspruchsvolle Industrieanwendungen konzipiert, darunter:

• Drohnen mit schwerer Nutzlast: Geeignet für den Transport großer Nutzlasten mit hoher Effizienz.
• Städtische Mobilität und Lieferung: Ideal für Drohnen, die in der städtischen Logistik und Frachtlieferung eingesetzt werden.
• Große Multirotor- und E-VTOL-Flugzeuge: Hervorragend für Anwendungen geeignet, die viel Schub und Leistung erfordern.

Dieses System gewährleistet eine hohe Leistung mit Aluminium in Luftfahrtqualität Konstruktion, Japanische Lager, Und Hochleistungs-gebogene Magnete, wodurch es langlebig und zuverlässig für schwere Aufgaben ist. Die SineSic Pro ESC verbessert die Energieverwaltung und das Kühlsystem des Motors gewährleistet einen kontinuierlichen Betrieb auch unter hoher Belastung.

Details

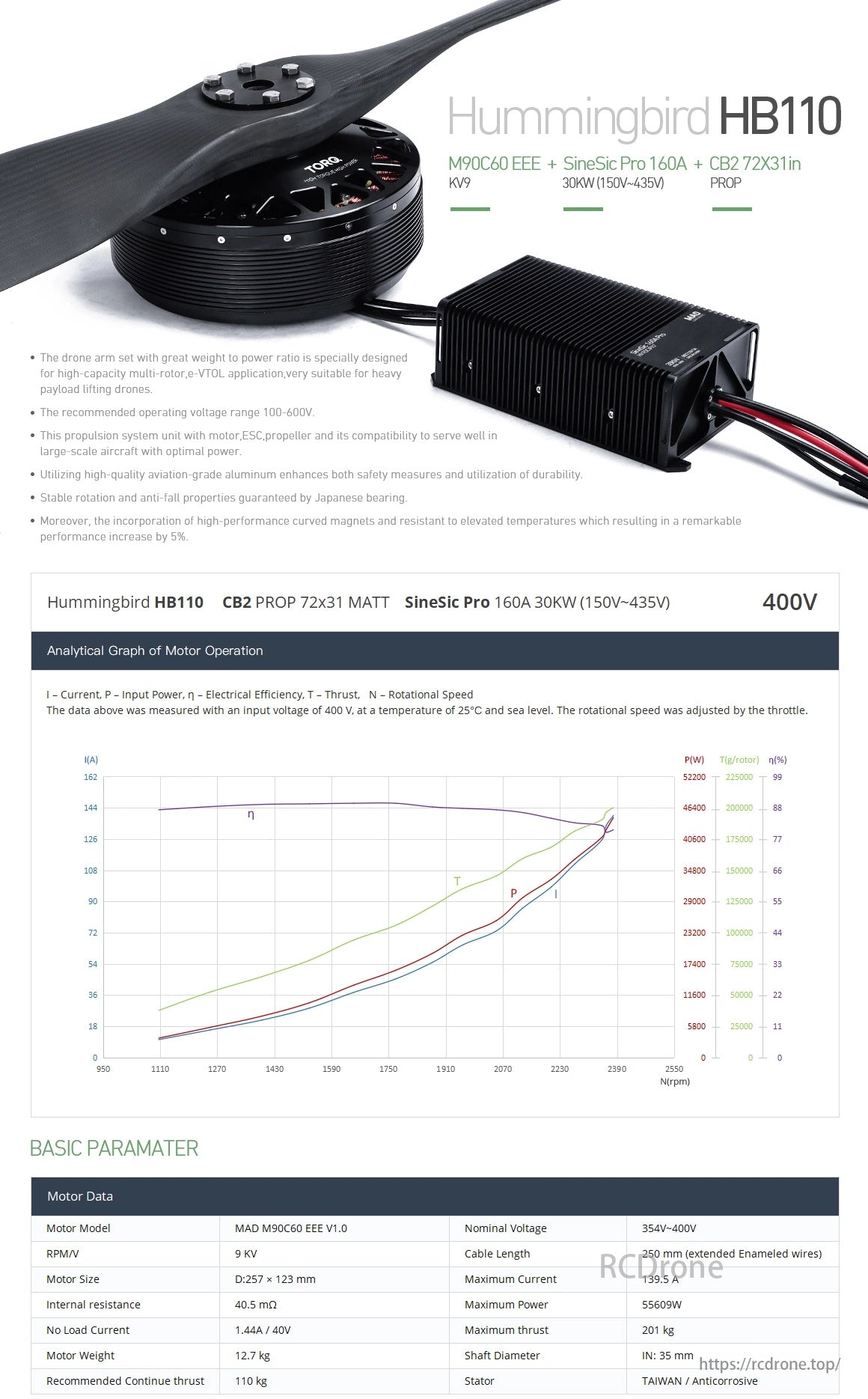

Hummingbird HB110 Drohnenarm-Set mit hohem Gewichts-Leistungs-Verhältnis für Drohnen zum Heben schwerer Nutzlasten. Empfohlener Betriebsspannungsbereich 100–600 V. Kompatibel mit Großflugzeugen, unter Verwendung von hochwertigem Aluminium und japanischen Lagern. Leistungssteigerung um 5 %. Zu den Motordaten gehören Nennspannung, U/min/V, Motorgröße, Innenwiderstand, Leerlaufstrom, Motorgewicht, empfohlener Dauerschub, Kabellänge, maximaler Strom, maximale Leistung, maximaler Schub, Wellendurchmesser und Statordetails.

ESC-Daten: SineSic Pro 160A, 30KW, 1895g Gewicht. Dauerstrom 160A, Momentanstrom 320A. Propeller: CB2 72X31 MATT, je 1080g. Motorabmessungen und ESC-Abmessungen angegeben. Spezifikationen umfassen Größe, Schutzstufe, empfohlene Batterie, Kabellängen und Materialdetails.

Das ESC-Leitungssequenz-Definitionsdiagramm zeigt die Verbindungen für Rotorblattpositionierung, Temperaturüberwachung und Lichtplatine. Die Angaben zu den Propellerabmessungen umfassen Angaben zu den Montagelöchern. Testdaten vergleichen Leistungsmesswerte wie Spannung, Strom, Leistung, Drehmoment, Drehzahl, Schub und Effizienz bei verschiedenen Drosselklappenstufen für 354-V- und 400-V-Konfigurationen.
