Matek SVPDB-12S Servo-Stromverteilungsplatine (Servo PDB), 12A BEC 9-55V Eingang zu 5V/6V/8V

Übersicht

Die Matek Servo PDB SVPDB-12S ist eine Servostromverteilungsplatine, die entwickelt wurde, um stabile Servostromversorgung von VBAT über ein integriertes BEC bereitzustellen. Sie unterstützt einen breiten VBAT IN-Bereich von 9-55V und bietet eine einstellbare Vx-Ausgangsspannung von 5V, 6V oder 8V (Standard 5V) für Servoschienen, mit bis zu 12A kontinuierlichem Ausgangsstrom und 20A Spitzenstrom.

Hauptmerkmale

• VBAT IN 9-55V Eingangsbereich
• Einstellbare Vx Servoausgabe: 5V / 6V / 8V (Standard 5V)
• Synchroner Abwärtswandler (Buck-Regler); typische Effizienz 88% bis 96%
• Ständige Ausgangsstromstärke bis zu 12A; Spitzenstrom 20A
• Thermische Abschaltung
• Überstromschutz mit Selbstwiederherstellung
• Ausgang kurzschlusstolerant (2 Sekunden)
• Kein Schutz bei umgekehrter Eingangspolarität
• Platine Markierungen umfassen: “Servo PDB”, “SVPDB-12S”, “VBAT IN 9-55V” und “GND”
• Servo-/Stromanschlüsse sind mit Kanalnummern 2-10 und Schienen mit “G” und “Vx” beschriftet (wie in den Produktbildern gezeigt)

Bei Installations- und Kompatibilitätsfragen wenden Sie sich bitte an den Kundenservice unter support@rcdrone.top or besuchen Sie https://rcdrone.top/.

Spezifikationen

Was ist enthalten

• 1x SVPDB-12S
• Dupont 2.54mm Pins (unlötend geliefert)

Anwendungen

• Flugcontroller ohne dedizierten BEC für Servos
• Reduziert den Schaltungsverlust und den Spannungsabfall an den Servostromleitungen für große RC-Flugzeuge

Details

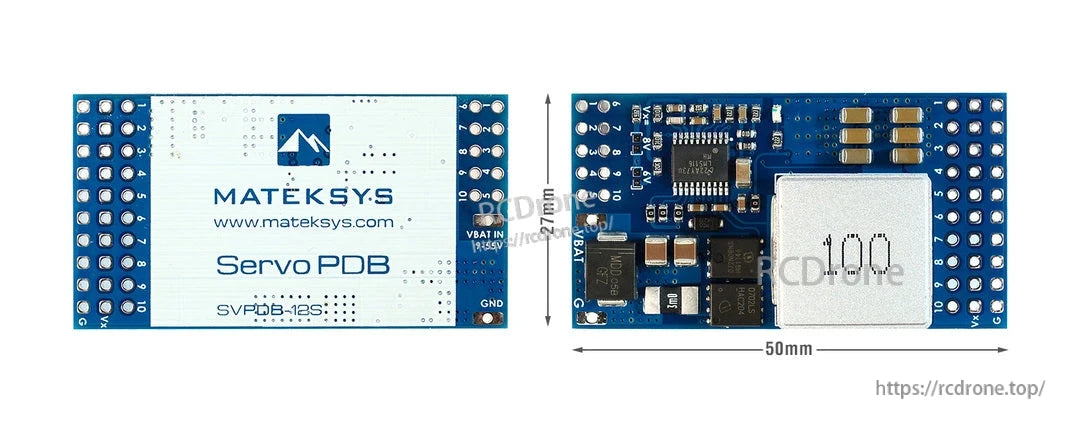

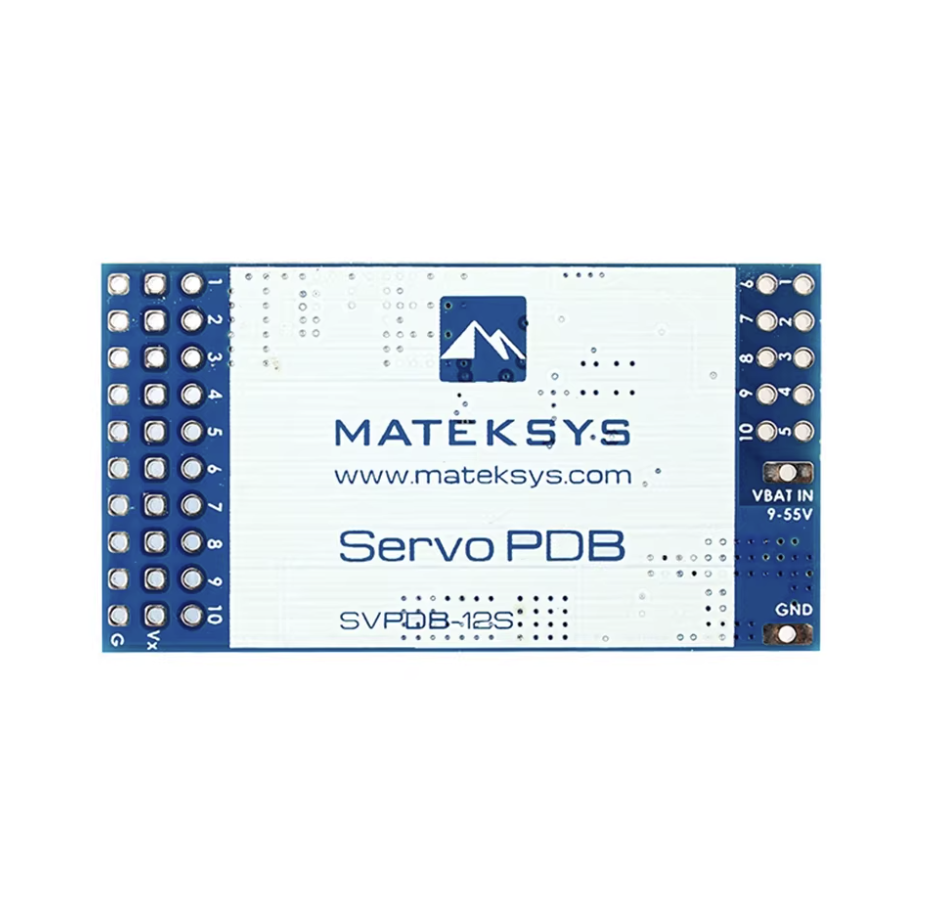

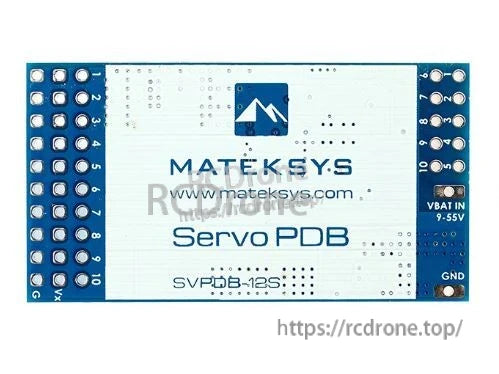

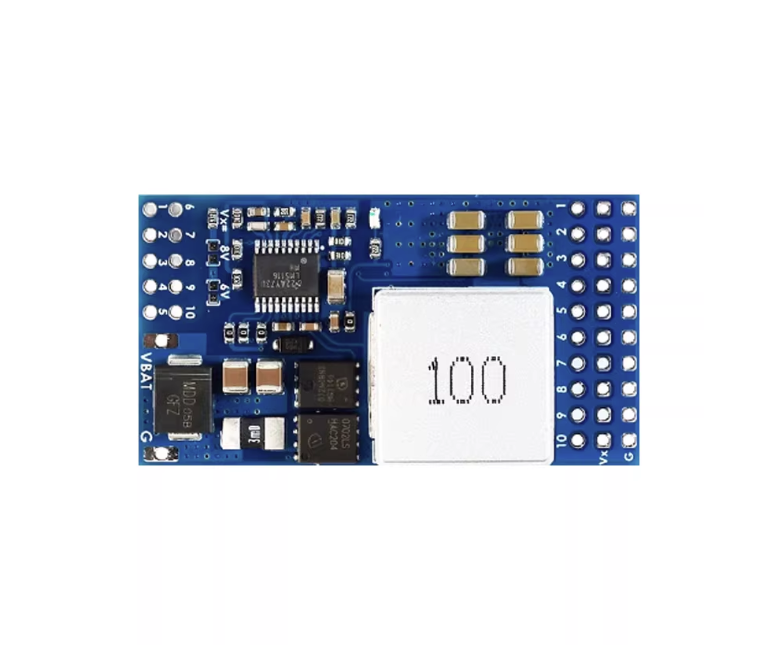

Das Matek SVPDB Servo PDB bietet ein kompaktes Stromverteilungslayout mit klar gekennzeichnetem VBAT-Eingang (9–55V) und GND-Pads.

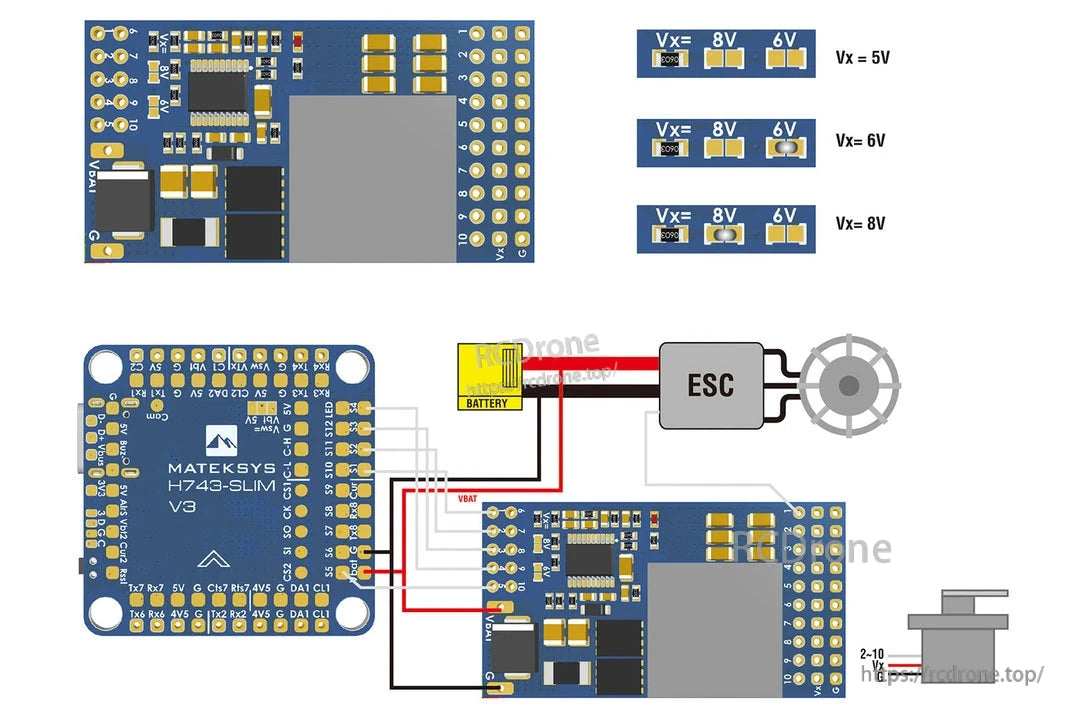

Matek SVPDB bietet VBAT-Stromverteilung mit wählbarem Vx-Ausgang (5V, 6V oder 8V) zum Anschluss eines Flugcontrollers, ESC und Servos.

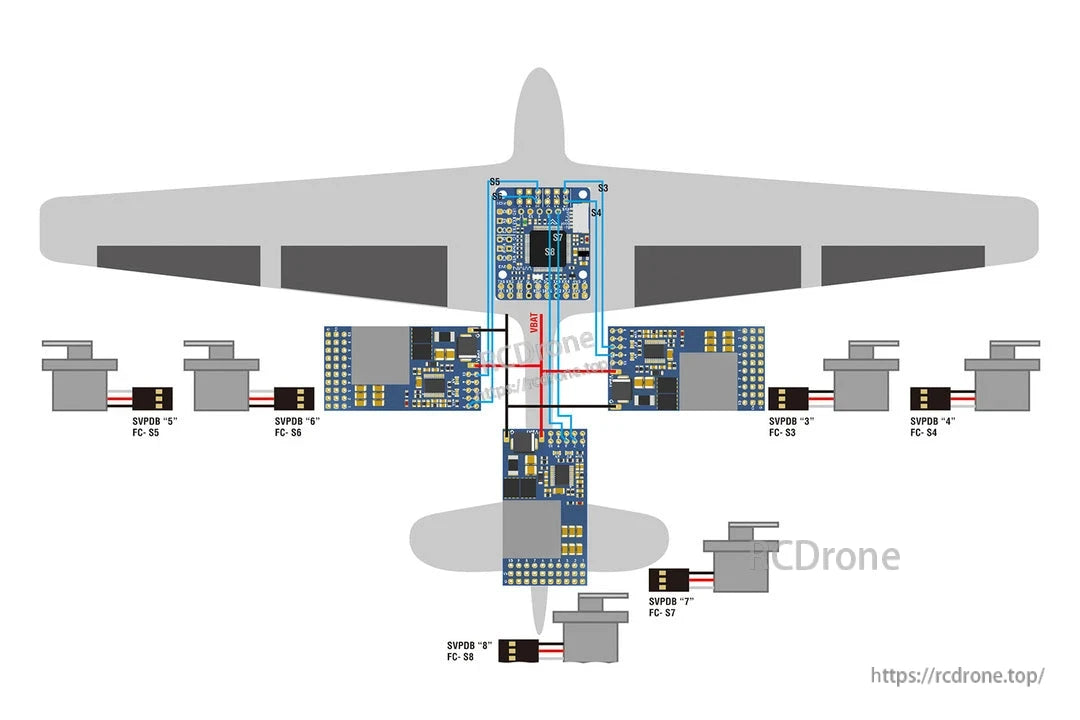

Das Matek SVPDB-Layout zeigt die Servoanschlüsse (S3–S8) und die VBAT-Stromversorgung, um eine saubere und korrekte Verkabelung für Flugzeuge mit festem Flügel zu planen.
