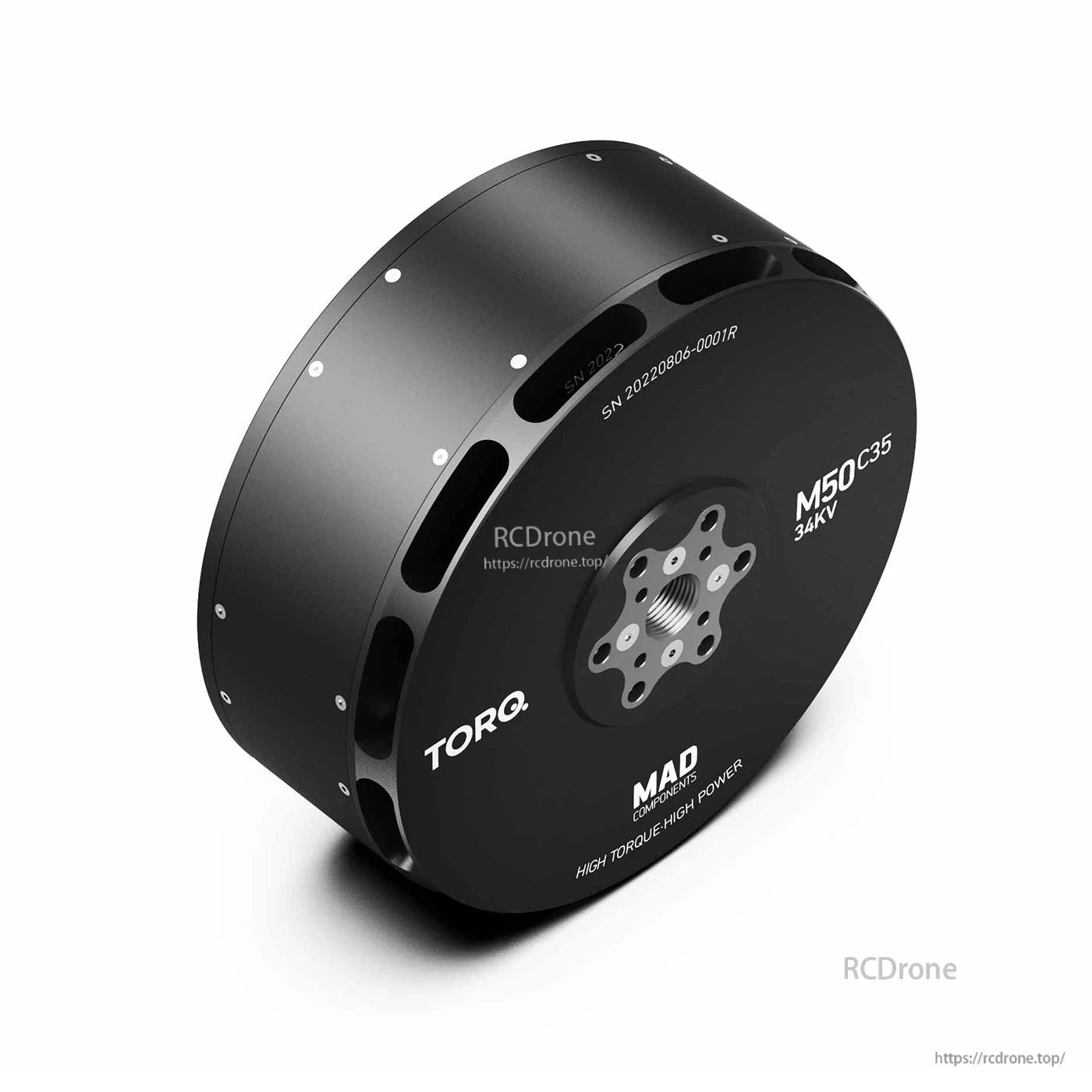

  • MAD M50C35 PRO IPE Manned Drone Motor, TORQ MAD M50C35 34kV drone motor with black housing, cooling slots, and multi-hole mounting plate
1 7

MAD M50C35 PRO IPE bemannter Drohnenmotor 9KV/34KV/40KV, IP35, 12S-24S, Max. 113,7 kgf

MAD M50C35 PRO IPE bemannter Drohnenmotor 9KV/34KV/40KV, IP35, 12S-24S, Max. 113,7 kgf

MAD

$1,948.50 USD
$1,948.50 USD
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
KV-Option
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Vollständige Details anzeigen

Übersicht

MAD M50C35 PRO IPE ist ein bemannter Drohnenmotor, der als Hochleistungsantriebslösung für bemannte Drohnen und ultra-schwere UAV-Plattformen entwickelt wurde, mit Unterstützung für 12S- und 24S-Spannungssysteme.

Stetiger Schub 30~45kg
Maximaler Schub 113,7kg
Unterstützte Spannung 12S,24S
Gewicht 4300g

Hauptmerkmale

  • Nennschub: 30–40 kgf
  • Spitzenschub: 92,6 kgf
  • Ständige Leistung: 25 kW
  • Motorgewicht: 4360g
  • Unterstützt 12–24S Spannungssysteme

Für Konfigurationsvalidierung und technischen Support (ESC/Prop-Matching) kontaktieren Sie support@rcdrone.top or besuchen Sie https://rcdrone.top/.

Technische Daten

Motordaten

Motor Modell MAD M50C35 IPE V1.0 Anzahl der Polpaare 31
Stator Korrosionsbeständig Vernickelter Draht Grad 220°C
Motorgröße D:191 × 94 mm Magnetgrad 180°C
Schutzgrad IP35 Kabellänge 150 mm (verlängerte emaillierte Drähte)
Zentrifugale Wärmeableitung JA Rotorbalance ≤20 mg
Propeller-Befestigungslöcher D:50 M6×6 Motorbalance ≤30 mg
Wellen-Durchmesser IN: 25 mm Motor-Befestigungslöcher D:80 M6×6
Lagertyp NSK 6818ZZCM Störungstest 1000 V

Zeichnung und Befestigungslöcher

Motorbefestigungslöcher Ø80-M6×6
Propellerbefestigungslöcher Ø50-M6×6
Motoraußendurchmesser Ø191
Seitenansichtmaß 83
Stufen-/Versatzmaß 11
Boss-/Merkmal-Durchmesser Ø90
Welle Ø25, 35
Lochmusterhinweis Ø50-Ø6.2×6

9KV (Industrie Fachausgabe)

  • Empfohlener Schwebekraft: 30~40 kgf
  • Maximale Schubkraft: 92,6 kgf
  • Optimiertes Gewicht: 4360 g
  • Effizienz: >78%
  • Testüberschrift: MAD M50C35 IPE 9KV + FLUXER PRO 63x22 GLÄNZEND + FOC IGBT 60A (80-440V)
  • Label: 400V, MAX 128°C
U/min/V 9 KV Nennspannung 100S Lipo-Batterie
Leerlaufstrom 0,92A/30V Innenwiderstand 58,8mΩ
Motorgewicht 4360 g Produktverpackungsgewicht 5910g (330 x 265 x 135 mm)
Maximaler Strom 49,1 A Maximale Leistung 19494W
Maximale Schubkraft 92,6 kg Maximales Drehmoment 63.9 Nm
Empfohlener ESC FOC IGBT 60A (80-440V) Empfohlene Propeller 63x22
UAV Startgewicht 24S-63"/ 140kg--Quadcopter 210kg--Hexacopter 280kg--Octocopter Startgewicht eines Einzelrotors 30kg ~ 40kg

9KV Leistungstabelle (400V)

Throttle [%] Spannung [V] Strom [A] Eingangsleistung [W] Ausgangsleistung [W] Drehmoment [N*m] U/min Schub [kgf] Effizienz [%] Effizienz [gf/W]
30 398 2.74 1090.0 696.7 7.930 839 11 63.92 10.5
35 398 3.7 1472.0 1117.6 10.880 981 16 75.93 10.7
40 398 5.85 2328.0 1730.3 14.820 1115 21 74.33 8.8
45 398 8.09 3219.0 2360.2 18.090 1246 26 73.32 8.0
50 398 10.23 4071.0 3107.0 21.690 1368 31 76.32 7.7
55 398 12.7 5052.0 3993.6 25.700 1484 37 79.05 7.3
60 398 15.38 6114.0 4991.2 29.810 1599 43 81.64 7.1
65 398 18.79 7471.0 6168.2 34.590 1703 48 82.56 6.5
70 398 22.56 8968.0 7369.9 38.950 1807 56 82.18 6.2
75 398 25.18 9986.0 8364.9 42.200 1893 59 83.77 5.9
80 397 29.22 11586.0 10498.4 49.930 2008 68 90.61 5.8
85 397 34.95 13861.0 11991.3 54.480 2102 75 86.51 5.4
90 396 40.04 15868.0 13572.0 59.130 2192 81 85.53 5.1
95 397 48.14 19102.0 15072.8 63.440 2269 89 78.91 4.6
100 397 49.14 19494.0 15334.1 63.920 2291 93 78.66 4.8

34KV (Industrie Fachausgabe)

  • Empfohlener Schwebekraft: 35~45 kgf
  • Maximale Schubkraft: 113,7 kgf
  • Optimiertes Gewicht: 4365 g
  • Effizienz: >83%
  • Testüberschrift: MAD M50C35 IPE 34KV + FLUXER PRO 63x22 GLANZ + AMPX 300A (12-24S)
  • Bezeichnung: 24S
U/min/V 34 KV Nennspannung 24S Lipo-Batterie
Leerlaufstrom 3,7A / 30V Innenwiderstand 14,7mΩ
Motorgewicht 4365 g Produktgewicht verpackt 5915g (330 x 265 x 135 mm)
Maximaler Strom 251,5 A Maximale Leistung 24987W
Maximale Schubkraft 113,7 kg Maximales Drehmoment 78.4 Nm
Empfohlener ESC MAD AMPX 300A (12-24S) Empfohlene Propeller 63x22
UAV-Abfluggewicht 24S-63"/ 160kg--Quadcopter 240kg--Hexacopter 320kg--Octocopter Einzelrotor-Abfluggewicht 35kg ~ 45kg

34KV Leistungstabelle (24S)

Throttle [%] Spannung [V] Strom [A] Eingangsleistung [W] Ausgangsleistung [W] Drehmoment [N*m] U/min Schub [gf] Effizienz [%] Effizienz [gf/W]
30 100.6 10.63 1069.4 855.5 8.841 924 13360 80.00 12.5
35 100.54 15.2 1528.2 1246.2 11.259 1057 17031 81.50 11.1
40 100.78 21.82 2199.0 1775.0 14.232 1191 22773 80.70 10.4
45 100.61 30.57 3075.6 2511.5 17.858 1343 28863 81.70 9.4
50 100.46 42 4219.3 3534.7 22.608 1493 35262 83.80 8.4
55 100.58 54.55 5486.6 4706.2 27.554 1631 42642 85.80 7.8
60 100,56 68,22 6860,2 5919,3 32,374 1746 49381 86,30 7,2
65 100,52 83,9 8433,6 7198,8 36,761 1870 56551 85,40 6,7
70 100,4 102,19 10259,9 8889,7 42,723 1987 63961 86,60 6,2
75 100,27 122,51 12284,1 10566,1 48,070 2099 72525 86,00 5,9
80 100,2 147,52 14781,5 12591,8 54.532 2205 80002 85,20 5,4
85 100,08 171,25 17138,7 14472,0 59,414 2326 87814 84,40 5,1
90 99,9 203,99 20378,6 16845,9 66,584 2416 96733 82,70 4,7
95 99,58 232,09 23111,5 18677,9 71,430 2497 106740 80,80 4,6
100 99,36 251,48 24987,1 20739,3 78,409 2526 113654 83,00 4.5

40KV (Industrie-Profiversion)

  • Empfohlener Schwebekraft: 30~40 kgf
  • Maximale Schubkraft: 90,9 kgf
  • Optimiertes Gewicht: 4337 g
  • Effizienz: >82%
  • Testüberschrift: MAD M50C35 IPE 40KV + CB2 PROP 60x20 MATT + AMPX 300A (12-24S)
  • Label: 24S, MAX 140°C
RPM/V 40 KV Nennspannung 24S Lipo-Batterie
Leerlaufstrom 3,6A/20V Innenwiderstand 10mΩ
Motorgewicht 4337 g Produktgewicht in der Verpackung 5887g (330 x 265 x 135 mm)
Maximaler Strom 216,6 A Maximale Leistung 20967W
Maximaler Schub 90.9 kg Maximales Drehmoment 52,1 Nm
Empfohlener ESC MAD AMPX 300A (12-24S) Empfohlene Propeller 57x19, 60x20
UAV-Abfluggewicht 24S-60"/ 140kg--Quadcopter 210kg--Hexacopter 280kg--Octocopter Einzelrotor-Abfluggewicht 30kg ~ 40kg

40KV Leistungstabelle (CB2 PROP 57x19 MATT, 24S, MAX 130°C)

Throttle [%] Spannung [V] Strom [A] Eingangsleistung [W] Ausgangsleistung [W] Drehmoment [N*m] U/min Schub [gf] Effizienz [%] Effizienz [gf/W]
30 98,66 12,3 1213,5 910,8 8.091 1075 12865 75,10 10,6
35 98,68 18,03 1779,2 1361,3 10,569 1230 16662 76,50 9,4
40 98,54 25,34 2497,0 1991,0 13,688 1389 21496 79,70 8,6
45 98,53 36,78 3623,9 2921,9 17,637 1582 27746 80,60 7,7
50 98,37 49,01 4821,1 3998,3 21.830 1749 34236 82,90 7,1
55 98,3 63,68 6259,7 5276,9 26,482 1903 40549 84,30 6,5
60 98,17 77,5 7608,2 6398,5 29,851 2047 46604 84,10 6,1
65 98,17 98,03 9623,6 7949,1 34,791 2182 53790 82,60 5,6
70 98,01 118,31 11595,6 9438,8 38.938 2315 61280 81,40 5,3
75 97,92 140,81 13788,1 11195,9 43,606 2452 68220 81,20 4,9
80 97,94 164,23 16084,7 12996,4 48,407 2564 74006 80,80 4,6
85 97,83 195,21 19097,4 15201,5 54,069 2685 81462 79,60 4,3
90 98,12 229,66 22534,2 17847,1 60.871 2800 85765 79,20 3,8

40KV Leistungstabelle (CB2 PROP 60x20 MATT, 24S, MAX 140°C)

Throttle [%] Spannung [V] Strom [A] Eingangsleistung [W] Ausgangsleistung [W] Drehmoment [N*m] U/min Schub [gf] Effizienz [%] Effizienz [gf/W]
30 98,47 12,4 1221,0 895,0 7,117 1201 14430 73,30 11,8
35 98,46 19,2 1890,4 1414,0 10,040 1345 18964 74,80 10.0
40 98,33 26,8 2635,2 1976,4 12,592 1499 22645 75,00 8,6
45 98,33 35,8 3520,2 2678,9 15,571 1643 27640 76,10 7,9
50 98,43 47,4 4665,6 3601,8 19,270 1785 33945 77,20 7,3
55 98,35 59,8 5881,3 4593,3 23,075 1901 39362 78,10 6,7
60 98.26 73.1 7182.8 5753.4 31.419 2024 45693 80.10 6.4
65 98.43 86.5 8514.2 6777.3 32.284 2123 51637 79.60 6.1
70 98.42 100.8 9920.7 7847.3 33.471 2239 56700 79.10 5.7
75 98.49 118.4 11661.2 9200.7 37.012 2374 62129 78.90 5.3
80 98.47 131 12899.6 10100.4 39.211 2460 67134 78.30 5.2
85 98.37 148.6 14617.8 11416.5 42.112 2589 72374 78.10 5.0
90 96.56 169.7 16386.2 12699.3 44.935 2699 78315 77.50 4.8
95 97.35 193 18788.6 14523.5 48.976 2832 86016 77.30 4.6
100 96.8 216.6 20966.9 16102.6 52.129 2950 90890 76,80 4,3

Empfohlene Konfigurationen

  • 34KV Empfohlener ESC: AMPX 300A (12-24S); Propeller: CB2 Prop 63X22" Zoll Carbonfaser-Propeller.
  • 40KV Empfohlener ESC: AMPX 300A (12-24S); Propeller: CB2 57X19. Alternative: AMPX 200A (12-24S) mit Propeller: Fluxer Pro 60X20.
  • 59KV Empfohlene FOC-Kombination: HB40-63X22 Drohnenarm-Set; HB40-64x20 Drohnenarm-Set; HB40-60X19 Drohnenarm-Set; HB40-57X19 Drohnenarm-Set.

Was ist enthalten

  • Motor x1
  • Propellerplatte x1
  • Positionierungsstift x1
  • 8.0mm Bullet Connector x3
  • Wärmeschrumpfschlauch x3
  • M6*25 Motor Schrauben x6
  • M6*45 Prop Adapter Schrauben x6
  • M6*60 Propeller Schrauben x6
  • Aufkleber x2

Anwendungen

  • Besetzte Drohnenantriebssysteme
  • eVTOL-Flugzeuge, Fracht-UAVs und elektrische Paramotor-Plattformen
  • Projekte, die validierte ESC + Prop-Kombinationen für Hochschubkonfigurationen erfordern

Details

MAD M50C35 PRO IPE Manned Drone Motor

MAD M50C35 PRO IPE Motorzeichnungen zeigen die Gesamtabmessungen und das Layout der Montageschraubenlöcher, um die Passform und Installation zu planen.

MAD M50C35 PRO IPE Manned Drone Motor

Das MAD M50C35 PRO IPE Motorpaket umfasst eine Propellerplatte, einen Positionierungsstift, 8,0 mm Bullet-Connectoren, Schrumpfschläuche, Montageschrauben und Aufkleber für die Installation.

MAD M50C35 PRO IPE Manned Drone Motor

Die Leistungsdaten des MAD M50C35 Motors umfassen eine Bewertung von 9 kW bei 400 V, mit Schub- und Effizienzangaben sowie einer detaillierten Spezifikationstabelle.

MAD M50C35 PRO IPE Manned Drone Motor

Das Datenblatt des MAD M50C35 Motors listet eine 24S-Konfiguration mit Effizienz- und Schubdaten, einschließlich bis zu 113,7 kgf maximalem Schub.

MAD M50C35 PRO IPE Manned Drone Motor

Das Datenblatt des M50C35 40KV Drohnenmotors listet wichtige Werte wie einen Schubbereich von 30–40 kgf, ein Gewicht von 433,7 g und bis zu 82% Effizienz sowie Leistungskennlinien und Tabellen auf.
