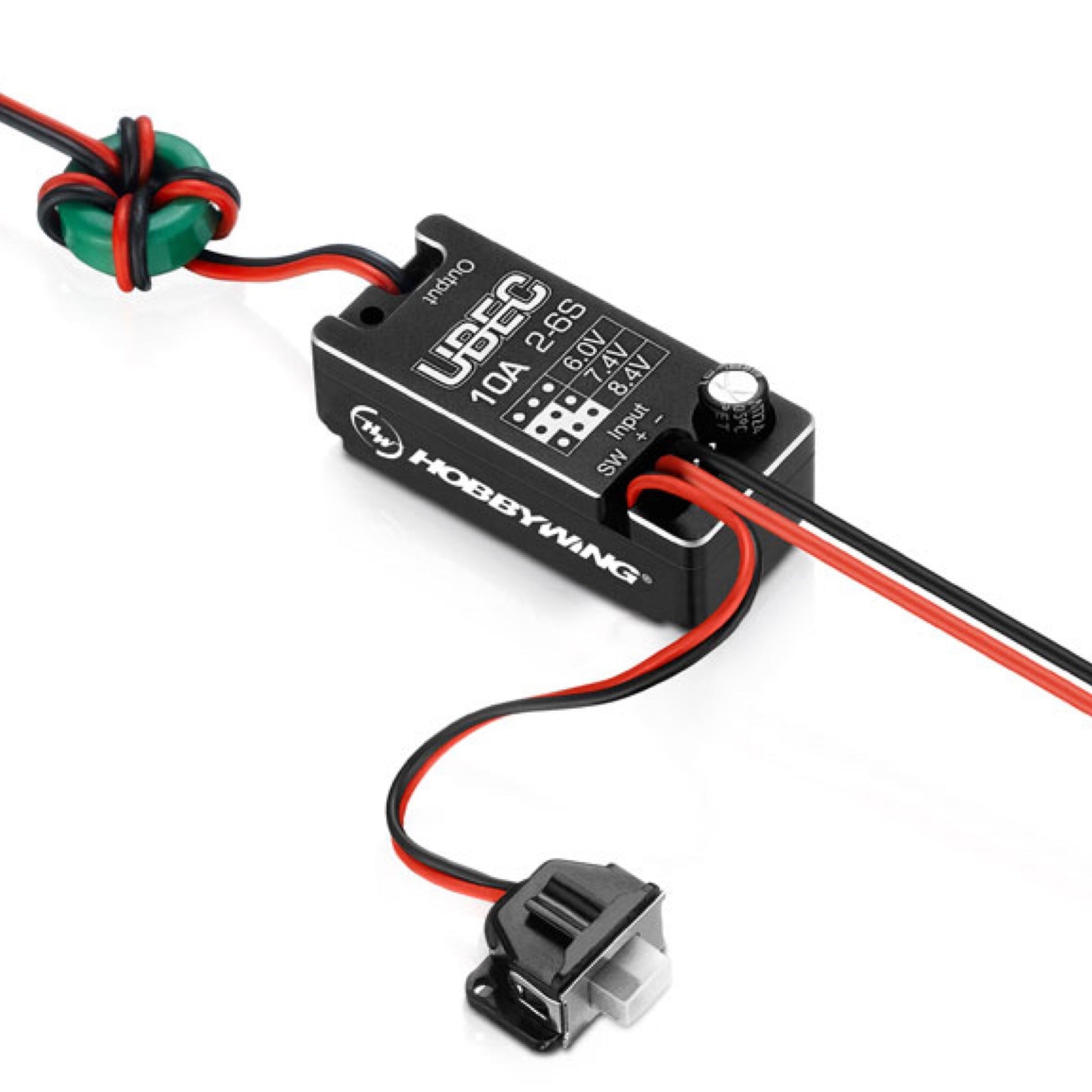

Hobbywing UBEC 10A-Car (2-6S) UBEC DC-DC Regler, 6.0/7.4/8.4V einstellbar, 10A/15A, IP67

Übersicht

Hobbywing UBEC 10A (2-6S) ist ein UBEC DC-DC-Regler, der entwickelt wurde, um eine einstellbare, stabile Ausgangsspannung für RC-Empfänger, Gyroskope, Servos und andere Bordelektronik bereitzustellen. Er verwendet einen effizienten Reglerchip (Wirkungsgrad über 90%) und ein Aluminiumgehäuse, um die Wärmeableitung zu unterstützen und EMI (elektromagnetische Störungen) zu reduzieren.

Hauptmerkmale

• DC-DC-Reglerchip mit einem Wirkungsgrad von über 90%
• 3-stufig einstellbare Ausgangsspannung: 6,0 V / 7,4 V / 8.4 V
• Schutz: Überstromschutz, Ausgangskurzschlussschutz, thermischer Schutz
• BEC-Durchschlagschutz, um zu verhindern, dass die Eingangsspannung direkt zum Ausgang fließt
• Status-LED zeigt an, dass die Ausgangsspannung im normalen Bereich liegt
• Externer Schalter für Ein/Aus-Steuerung
• Aluminiumgehäuse zur Wärmeableitung und EMI-Reduzierung
• IP67 wasserdicht und staubdicht

Technische Daten

Anwendungen

• RC-Empfänger, Gyroskope, Servos
• RC-Zubehör wie Lichter, Winden und Scheibenwischer
• Elektrische Modelle einschließlich Crawlers und Lkw

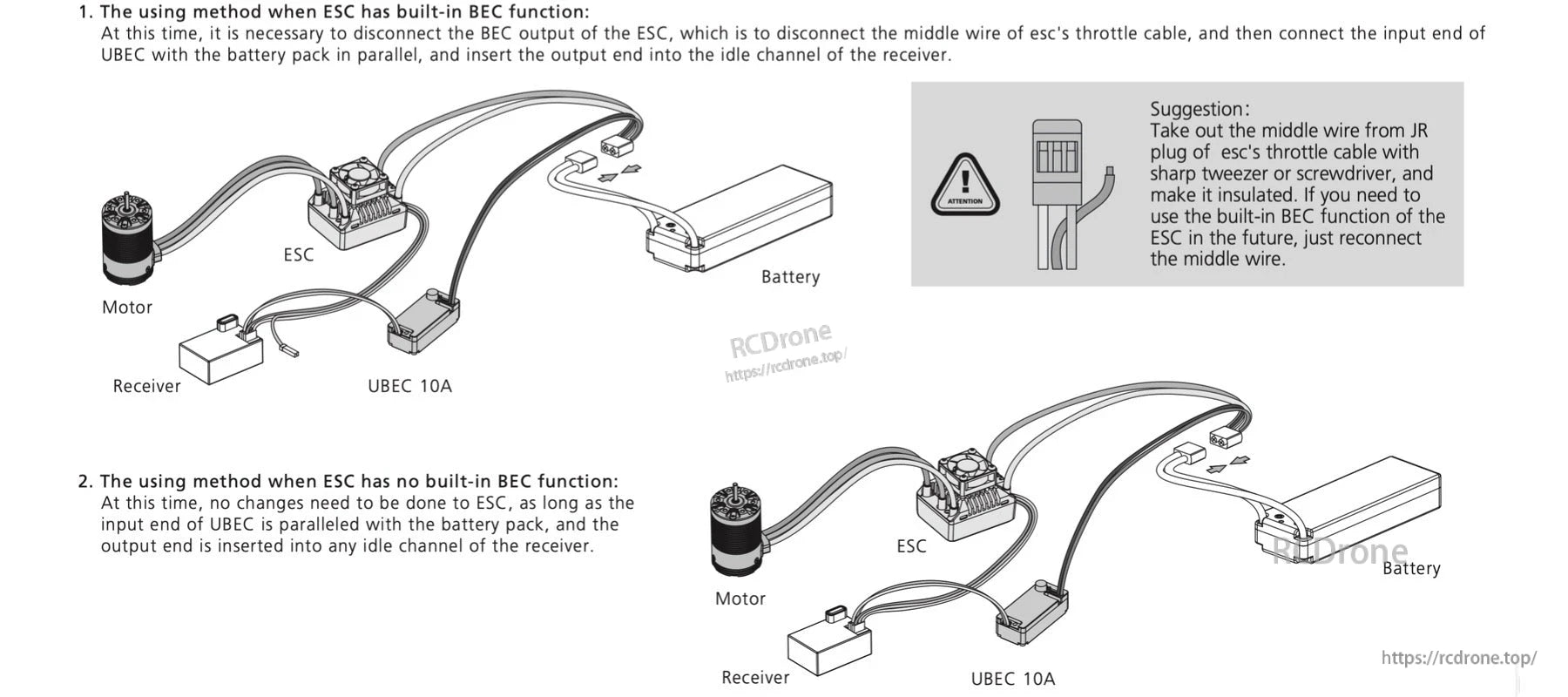

Verdrahtungsnotizen (aus dem Handbuchdiagramm)

Wenn der ESC eine integrierte BEC-Funktion hat

• Trennen Sie den BEC-Ausgang des ESC, indem Sie den mittleren Draht des ESC-Gaspedalkabels abziehen.
• Schließen Sie das UBEC-Eingangsende parallel an den Akku an.
• Stecken Sie das UBEC-Ausgangsende in einen freien Kanal des Empfängers.
• Vorschlag: Nehmen Sie den mittleren Draht aus dem JR-Stecker des ESC-Gaspedalkabels mit einer spitzen Pinzette oder einem Schraubendreher heraus und isolieren Sie ihn. Um die integrierte BEC-Funktion des ESC in Zukunft wieder zu verwenden, schließen Sie den mittleren Draht wieder an.

Wenn der ESC keine integrierte BEC-Funktion hat

• Es sind keine Änderungen am ESC erforderlich.
• Schließen Sie das UBEC-Eingangsende parallel an den Akku an.
• Stecken Sie das UBEC-Ausgangsende in einen freien Kanal des Empfängers.

Für Produktunterstützung kontaktieren Sie support@rcdrone.top or besuchen Sie https://rcdrone.top/.

Handbücher

Handbuch herunterladen

Details

Das UBEC 10A wird parallel zum Akku angeschlossen und liefert Strom an den Empfänger, mit der Option, den mittleren Draht des ESC-Gasleitungsanschlusses zu trennen, wenn ein ESC mit integriertem BEC verwendet wird.
