Überblick

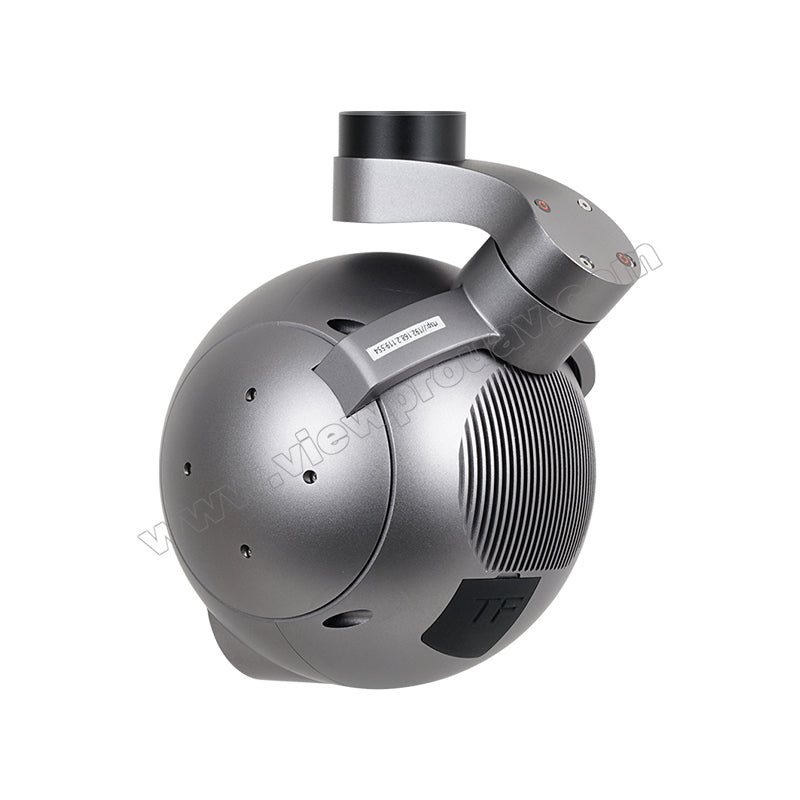

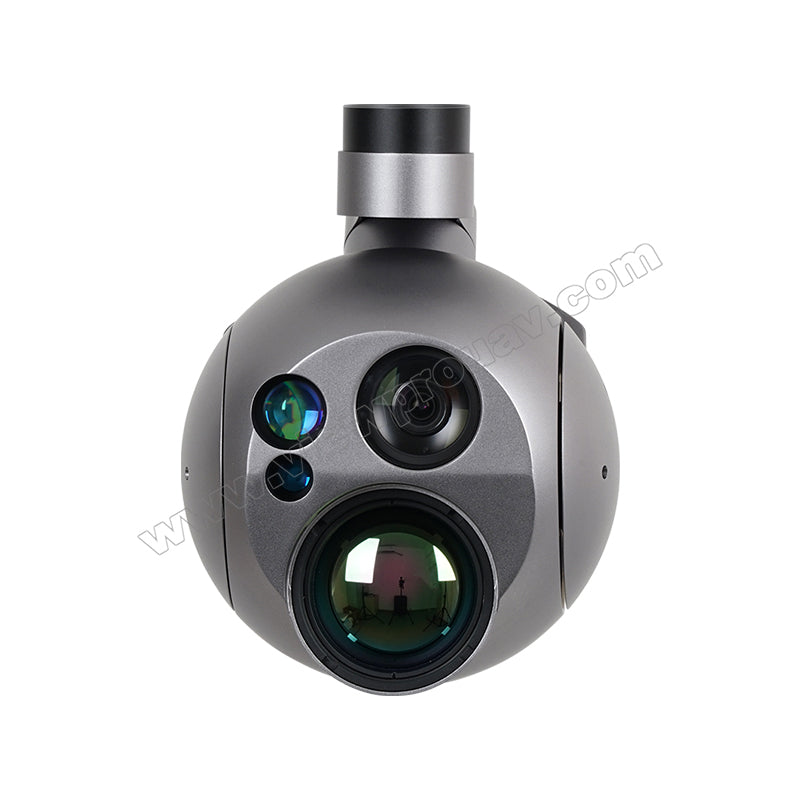

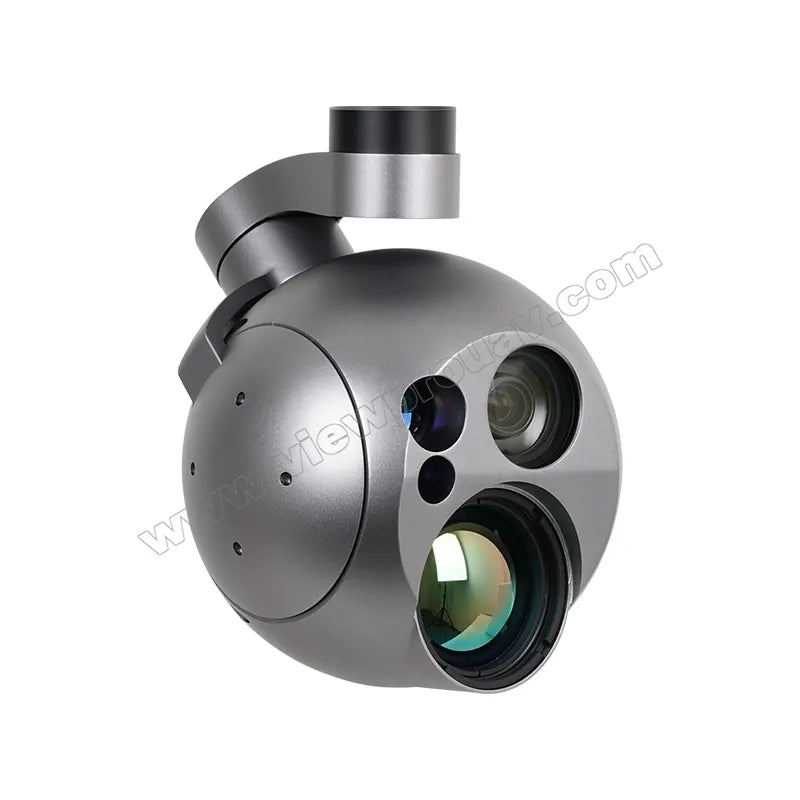

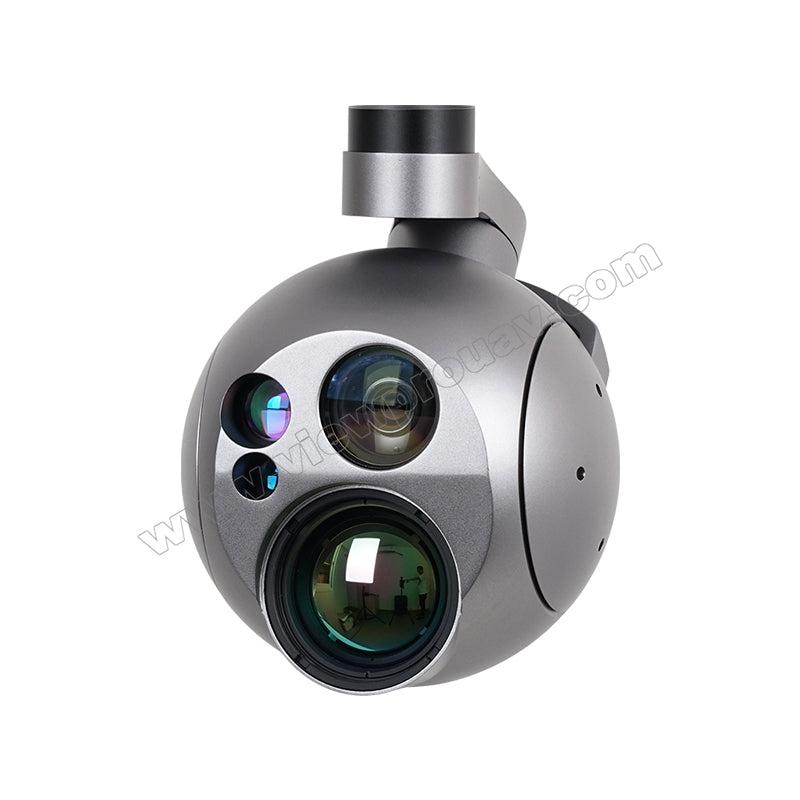

Die ViewPro A30TR-50 Drohnen-Gimbal-Kamera definiert die Drohnenüberwachung und -inspektion mit ihrem außergewöhnlichen 5-km-Laser-Entfernungsmesser und den erweiterten EO/IR-Bildgebungsfunktionen neu. Mit 30-fachem optischem Zoom, 12-fachem digitalem Zoom und einem leistungsstarken 50-mm-Wärmebildobjektiv bietet diese Gimbal-Kamera unübertroffene Klarheit und Detailtreue für verschiedene Anwendungen. Mit KI-gestützter Zielidentifikation, robustem CNC-Aluminiumgehäuse und Kompatibilität mit der intuitiven Software von ViewPro ist die A30TR-50 das ultimative Werkzeug für Präzision, Haltbarkeit und Effizienz unter anspruchsvollen Bedingungen.
Zu den wichtigsten Highlights zählen:
- 5km Laser-Entfernungsmesser mit ≤1m Genauigkeit
- 640×512 Wärmebildsensor mit 12μm Pixelabstand

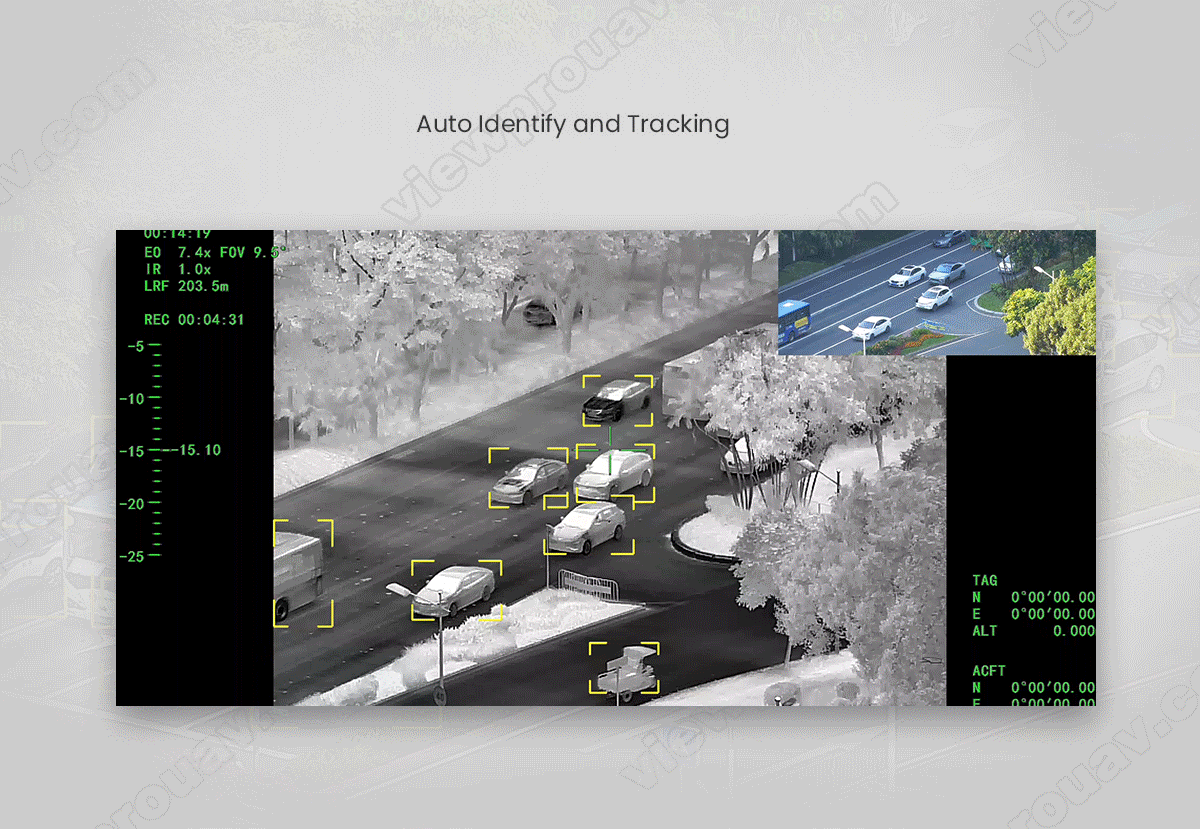

- Automatische Identifizierung und Verfolgung durch KI für Autos und Menschen
- Dreiachsige FOC-Stabilisierung sorgt für flüssige, stabile Bilder
- Dual-Mode EO/IR-Kameras mit 30-fachem optischen Zoom und Antibeschlag-Funktion
Technische Daten
Hardwareparameter | |
Betriebspannung | 16 V |
Eingangsspannung | 4S bis 6S |
Ausgangsspannung | 5V (mit PWM verbinden) |
Dynamischer Strom | 800~2200 mA bei 16 V |
Arbeitsumgebungstemperatur. | -20℃ ~ +60℃ |
Ausgabe | Micro-HDMI (1080P 30fps/60fps) / IP (RTSP/UDP 720p/1080p 30fps) |
Lokaler Speicher | TF-Karte (bis zu 128 GB, Klasse 10, FAT32- oder Ex-FAT-Format) |
Fotospeicherformat | Bild: JPG (1920*1080) |
Videospeicherformat | MP4 (1080P 30 Bilder/s) |
Kartenlegen online | HTTP-Bilder lesen |
Kontrollmethode | PWM / TTL / S.BUS / TCP (IP-Ausgang)/UDP (IP-Ausgangsversion) |
Geotagging | Unterstützung für Anzeigezeit und GPS-Koordinaten im Bild-Exif |
Gimbal-Spezifikationen | |
Mechanischer Bereich | Neigung: -55°~125°, Rollen: ±45°, Gieren/Schwenken: ±300° / ±360°*N (IP-Ausgangsversion) |
Kontrollierbarer Bereich | Neigung: -45°~120°, Gieren/Schwenken: ±290° / ±360°*N (IP-Ausgangsversion) |
Schwingungswinkel | Nicken/Rollen: ±0,02°, Gieren: ±0,02° |
Eine Taste zur Mitte | √ |
Kameraspezifikationen | |
Bildsensor | SONY 1/2,8" "Exmor R" CMOS |
Bildqualität | Full HD 1080 (1920 x 1080) |
Effektive Pixel | 2,13 Megapixel |
Objektiv optischer Zoom | 30x, F=4,3~129 mm |
Digitaler Zoom | 12x (360x mit optischem Zoom) |
Minimaler Objektabstand | 10 mm (Weitwinkel) bis 1200 mm (Tele-Ende). Standardmäßig 300 mm |
Horizontaler Betrachtungswinkel | 1080p-Modus: 63,7° (Weitwinkel) ~ 2,3° (Tele-Seite) |
Synchronisierungssystem | Intern |
S/N-Verhältnis | mehr als 50dB |
Mindestbeleuchtung | Farbe 0,01 Lux bei F1.6 |
Belichtungsregler | Auto, Manuell, Prioritätsmodus (Verschlusspriorität und Blendenpriorität), Hell, EV-Kompensation, Langsame AE |
Gewinnen | Auto/Manuell 0 dB bis 50,0 dB (0 bis 28 Schritte + 2 Setep/insgesamt 15 Schritte) Max. Verstärkungsgrenze 10,7 dB bis 50,0 dB (6 bis 28 Schritte + 2 Schritte/insgesamt 12 Schritte) |
Weißabgleich | Auto, ATW, Innen, Außen, One Push WB, Manueller WB, Außen Auto, Natriumdampflampe (Fix/Auto/Außen Auto) |
Verschlusszeit | 1/1 s bis 1/10.000 s, 22 Schritte |
Gegenlichtkompensation | Ja |
Blendensteuerung | 16 Schritte |
Entnebeln | Ja |
OSD | Ja |

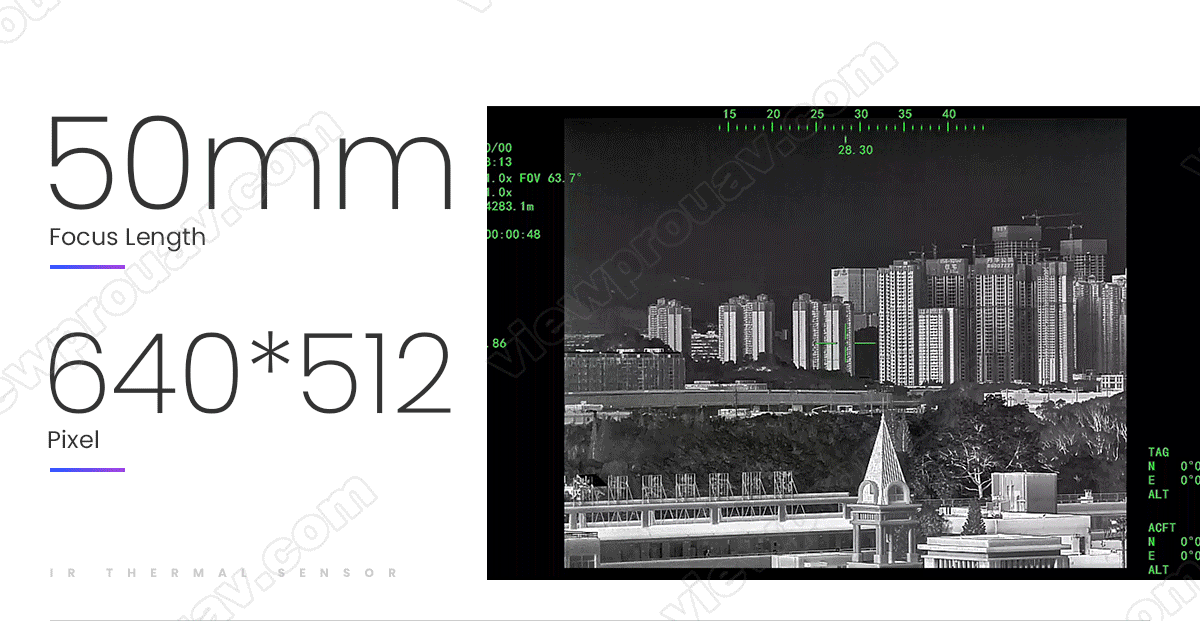

Spezifikationen für IR-Wärmebildkameras | |
Fokuslänge | 50 mm |
Beschichtungsfolie | Zusatzinhalt |
Horizontales Sichtfeld | 8,8° |
Vertikales Sichtfeld | 7,0° |
Diagonales Sichtfeld | 11,2° |
Detektivdistanz (Mann: 1,8 x 0,5 m) | 2083 Meter |
Distanz erkennen (Mann: 1,8x0,5m) | 521 Meter |
Verifizierte Distanz (Mann: 1,8 x 0,5 m) | 260 Meter |
Detektiv-Entfernung (Auto: 4,2 x 1,8 m) | 6389 Meter |
Entfernung erkennen (Auto: 4,2x1,8m) | 1597 Meter |
Verifizierte Entfernung (Auto: 4,2 x 1,8 m) | 799 Meter |
Arbeitsweise | Ungekühlte VOx-Wärmebildkamera mit langer Welle (8 μm – 14 μm) |
Detektorpixel | 640*512 |
Pixelabstand | 12 μm |
Fokussierungsmethode | Athermisches Festbrennweitenobjektiv |
NETD | ≤50 mK@F.0 @25 ℃ |
Farbpalette | Weiß heiß, schwarz heiß, Pseudofarbe |
Digitaler Zoom | 1x bis 8x |
Richtige Zeit synchronisieren | Ja |
EO/IR-Kamera-Objektverfolgung | |
Aktualisierungsrate des Abweichungspixels | 30 Hz |
Ausgabeverzögerung des Abweichungspixels | <30 ms |
Minimaler Objektkontrast | 5 % |
SNR | 4 |
Minimale Objektgröße | 16*16 Pixel |
Maximale Objektgröße | 256*256 Pixel |
Tracking-Geschwindigkeit | ±48 Pixel/Frame |
Objektspeicherzeit | 100 Bilder |
IR-Laser-Entfernungsmesser | |
Fähigkeit messen | ≥5 km für große Ziele (z. B. Gebäude) ≥3 km für Auto (2,3 m × 2,3 m) ) ≥ 1,5 km für Personen (1,75 m × 0,75 m) ) (Basierend auf typischem Wert: Sichtweite: ≥8km Diffuse Reflexionsrate: ≥0,3 Bescheidenheit: ≤80%) |
Genauigkeit (typischer Wert) | ≤ ±1 m (Effektivwert) |
Wellenlänge | 1535 nm Pulslaser |
Divergenter Winkel | ≤ 0.5 mrad |
Messfrequenz | 1 ~ 10 Hz |
Min. Messbereich | ≤20 m |
Auflösung | ≤ 50 m (mehrere Ziele) |
Ranefinder | Zielentfernungsmessung |
EO Camera AI Leistung | |
Zieltyp | Auto und Mensch |
Gleichzeitige Erfassungsmenge | ≥ 10 Ziele |
Minimales Kontrastverhältnis | 5 % |
Minimale Zielgröße | 5×5 Pixel |
Autoerkennungsrate | ≥85 % |
Falschalarmrate | ≤10 % |
Verpackungsinformationen | |
NW | 1485 g (Viewport-Version) |
Produktmaße | 145,8*138*222,1 mm (Standardversion) / 145,8*138*227,8 mm (Viewport-Version) |
Zubehör | 1 Stück Gimbal-Kameragerät, Schrauben, Kupferzylinder, Dämpfungskugeln, 1 Stück USB-zu-TTL-Kabel / Hochwertige Kunststoffbox mit Schaumstoffpolster |
GW | 3632 g |
Paketmaße | 350 x 300 x 250 mm |
Hauptmerkmale

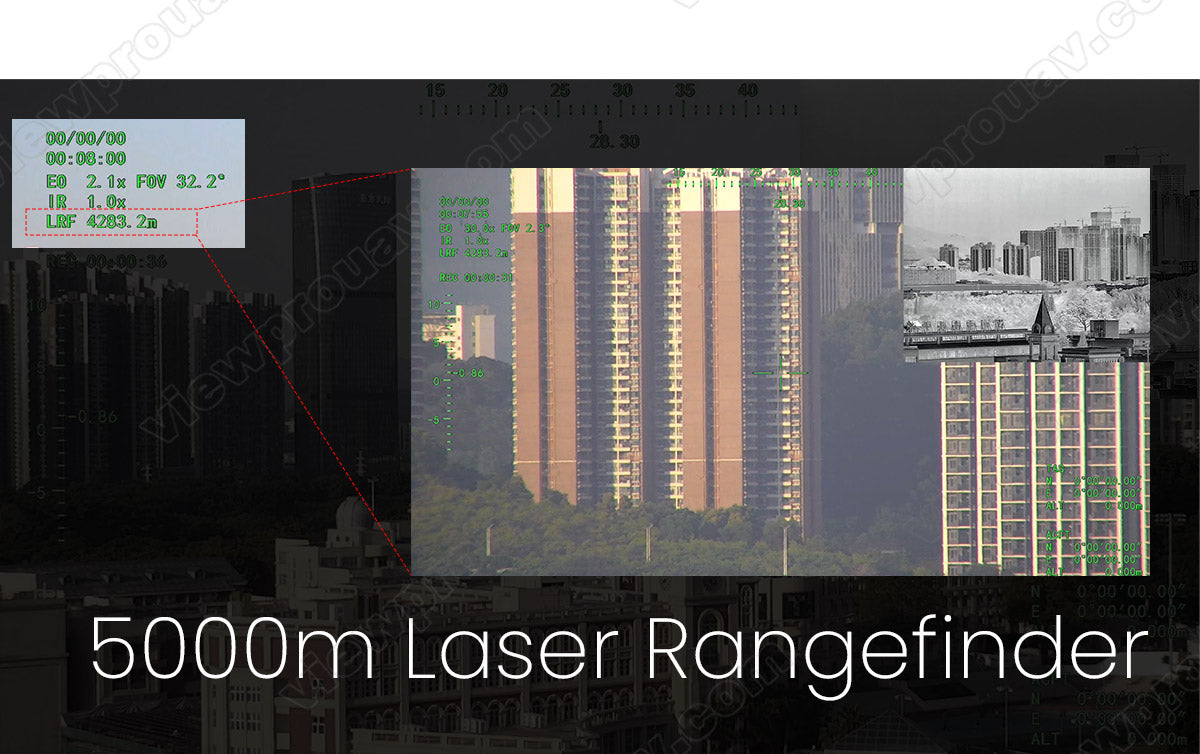

- Hochpräziser Laser-Entfernungsmesser: Misst präzise Entfernungen von bis zu 5 km mit einer Wellenlänge von 1535 nm, ideal für Überwachung und Inspektionen.
- Duale EO/IR-Bildgebung: Kombiniert Full-HD-Bildklarheit mit Wärmebildgebung für überragende Leistung in unterschiedlichen Umgebungen.
- KI-Zielverfolgung: Identifiziert und verfolgt bis zu 10 Ziele gleichzeitig mit einer Erkennungsgenauigkeit von ≥85 %.
- Dreiachsig stabilisiertes Gimbal: Sorgt für ultra-flüssige Bilder auch unter dynamischen Bedingungen.
- Robustes CNC-Gehäuse: Konstruktion aus Aluminiumlegierung für verbesserte Wärmeableitung und Interferenzabschirmung.
Anwendungen
- Öffentliche Sicherheit: Ermöglicht eine effiziente Grenzüberwachung, Strafverfolgung und Katastrophenmanagement.
- Anlageninspektion: Perfekt für die Inspektion von Solarparks, Stromleitungen und großen Industrieanlagen.
- Suche und Rettung: Bietet zuverlässige Wärmebildgebung und KI-Tracking für kritische Rettungseinsätze in abgelegenen Gebieten.
Kompatibilität
Der A30TR-50 ist vollständig integriert mit ViewPros proprietärem Link anzeigen Und Vstation Software für nahtlose Kardansteuerung, Videostream-Einstellungen und wegpunktbasierte Flugplanung. Es unterstützt auch KLV-Metadaten für eine verbesserte Missionsberichterstattung.
Im Lieferumfang enthalten
Standardversion
- A30TR-50 Gimbal-Kamera
- Pelikan Koffer
- USB-TTL-Kabel
- Dämpfungskugeln, Kupferzylinder, Schrauben

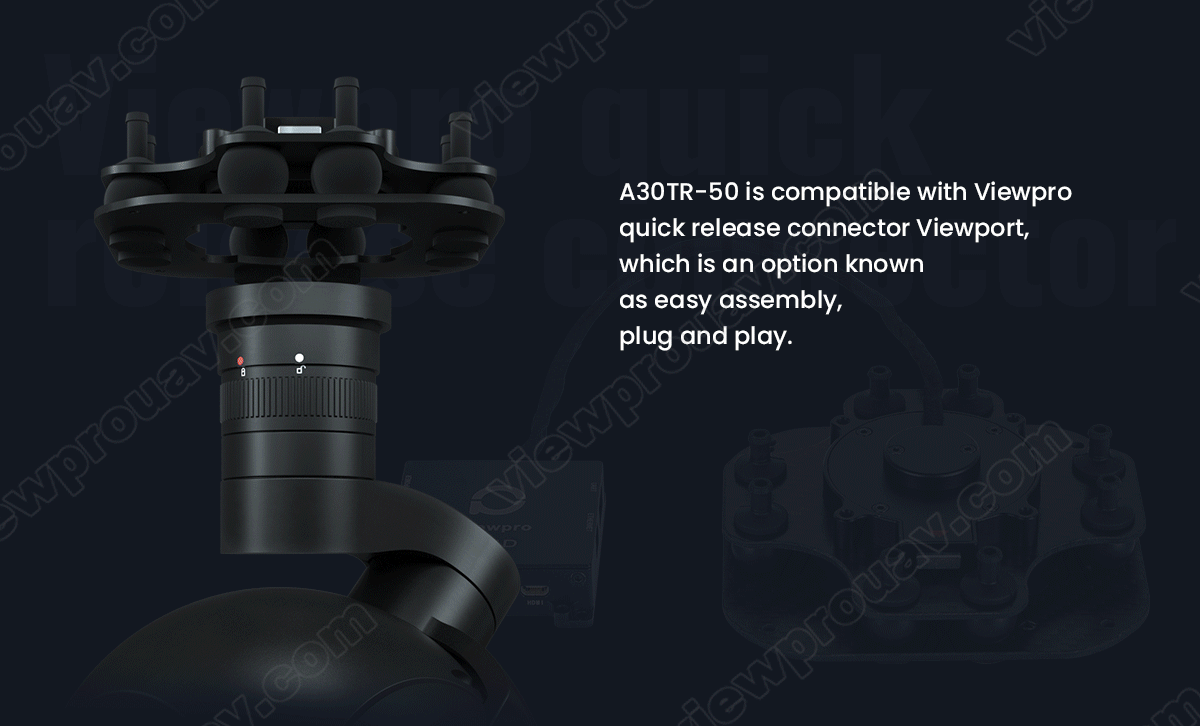

Viewport-Version
- Sämtliches Standardzubehör
- Viewport-Modul für Quick-Release-Integration
Das ViewPro A30TR-50 ist die ideale Wahl für Profis, die außergewöhnliche Bildgebung, präzises Tracking und robuste Leistung für unterschiedliche Anwendungen verlangen.
A30TR-50 ViewPro Erste Skym Laser-Entfernungsmesser-EO/IR-Kamera mit automatischer KI-Erkennung und -Verfolgung. Zu den Funktionen gehören 30-facher optischer Zoom, 640 x 512 Auflösung, 12-μm-Sensor, 213 MP effektive Pixel und 12-facher digitaler Zoom.Enthält außerdem einen IR-Wärmelaser-Entfernungsmesser und ein Al Auto-Identify Viewport. Das Gimbal verfügt über 3-Achsen-JO8OP und Tracking, mit einem Schnellverschluss-FOC-Gimbal für HFD-Videoanschluss.

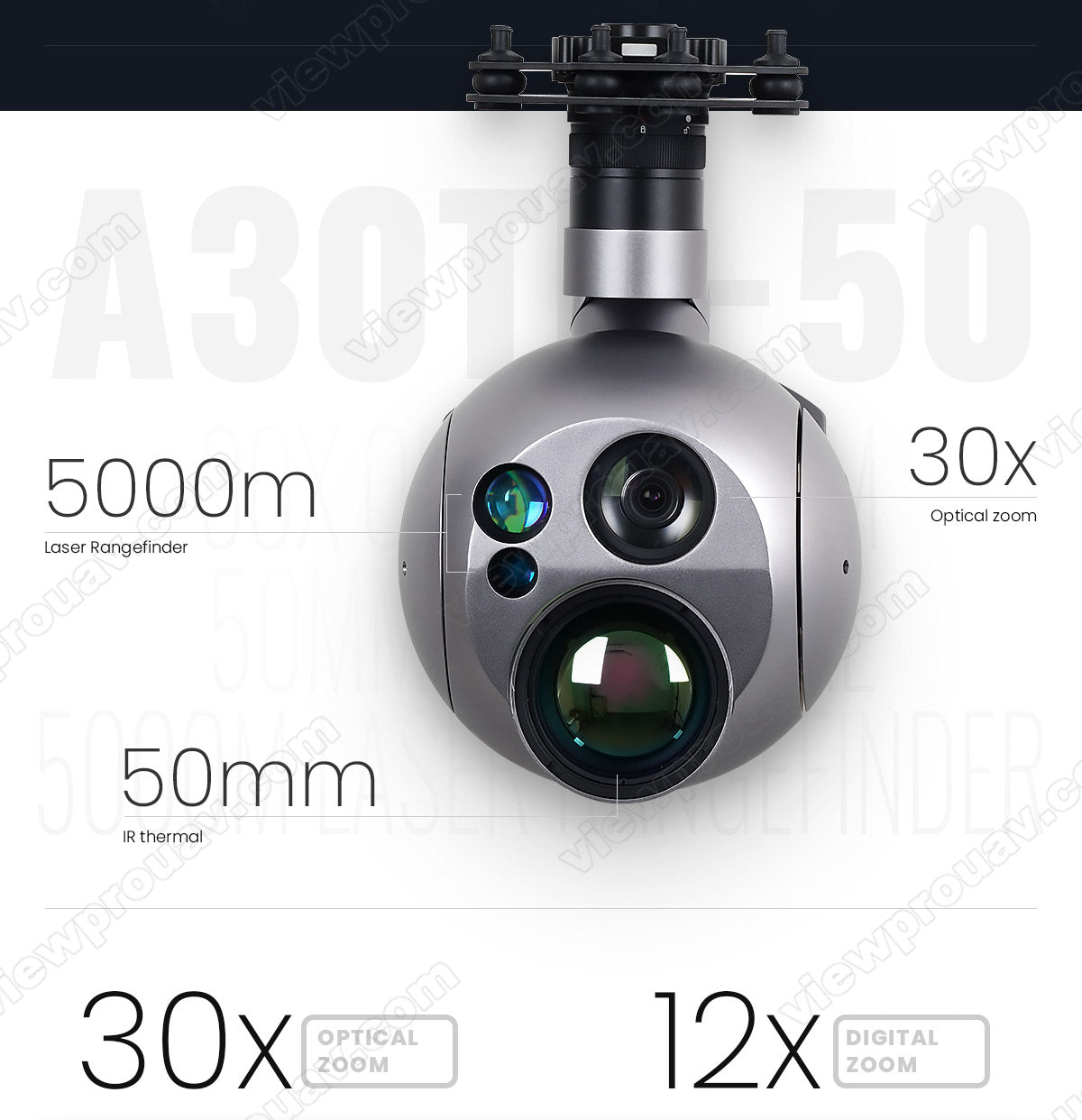

Das ViewPro A30TR-50 Drohnen-Gimbal verfügt über einen 47-mm-optischen Zoom, einen Laser-Entfernungsmesser und eine IR-Wärmebildkamera mit 30-fachem optischen Zoom und 12-fachem Digitalzoom. Es hat eine maximale Reichweite von 5000 m und eine Auflösung von 4K.

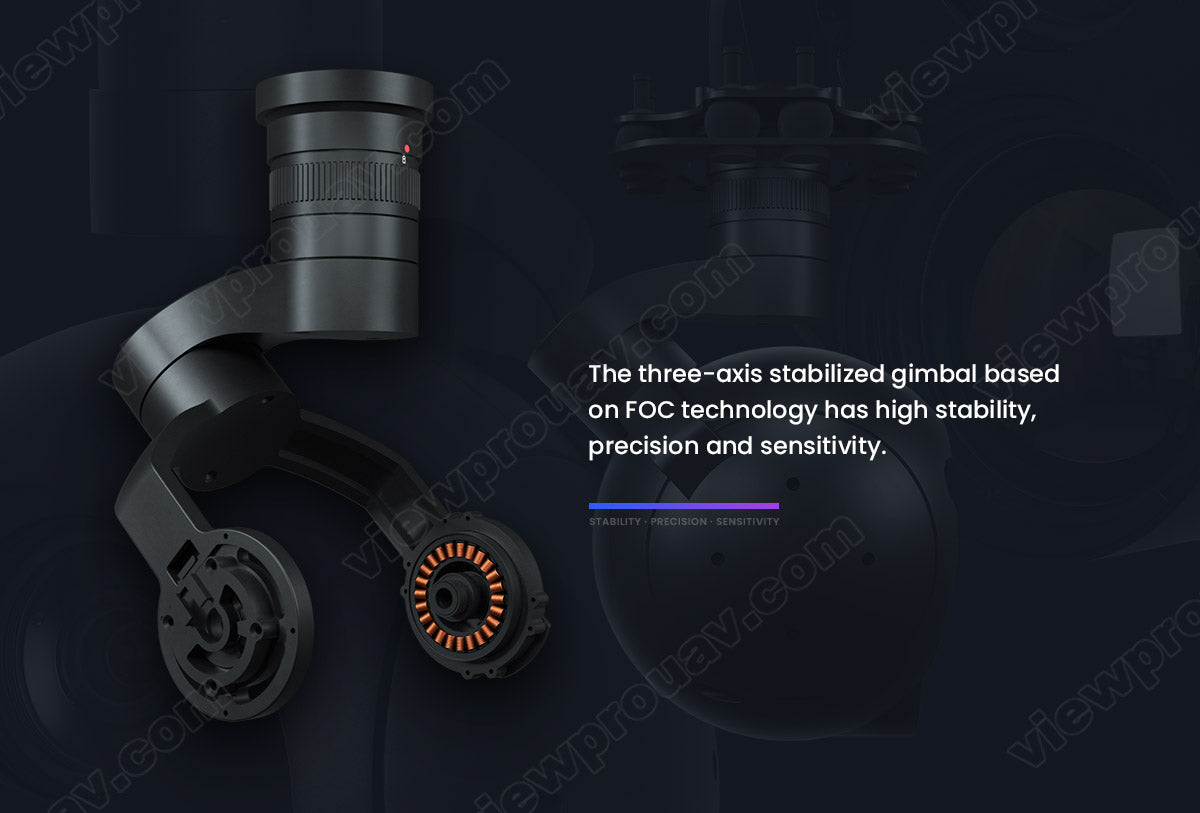

Das ViewPro A30TR-50 Drohnen-Gimbal verfügt über ein dreiachsiges stabilisiertes Design mit FOC-Technologie, das außergewöhnliche Stabilität, Präzision und Empfindlichkeit gewährleistet. Dieses fortschrittliche System ermöglicht eine reibungslose und genaue Aufnahme von Filmmaterial.

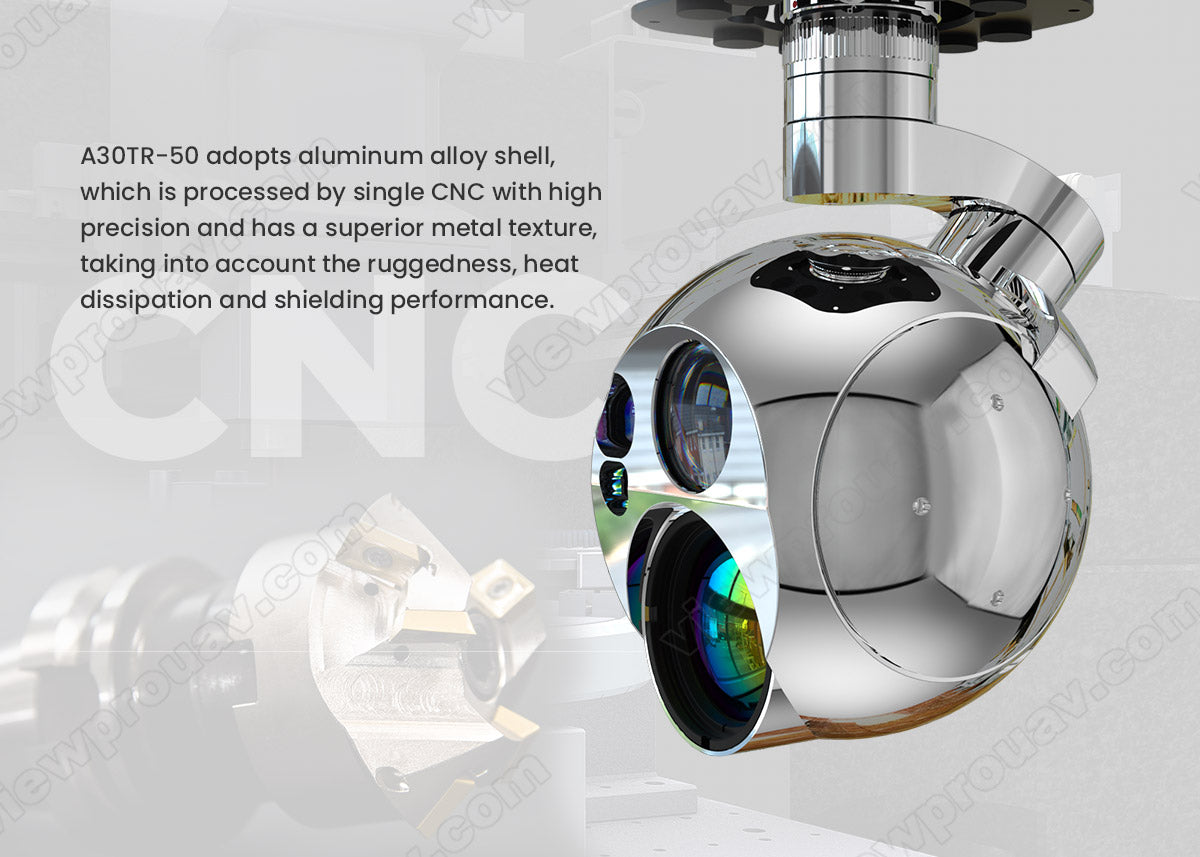

A30TR-50 verfügt über ein Gehäuse aus Aluminiumlegierung, das mit einer einzigen CNC-Maschine für hohe Präzision und eine hervorragende Metallstruktur verarbeitet wird. Dieses Gimbal wurde mit Blick auf Robustheit, Wärmeableitung und elektromagnetische Interferenzen entwickelt und bietet eine robuste und zuverlässige Plattform für die Aufnahme atemberaubender Luftaufnahmen.

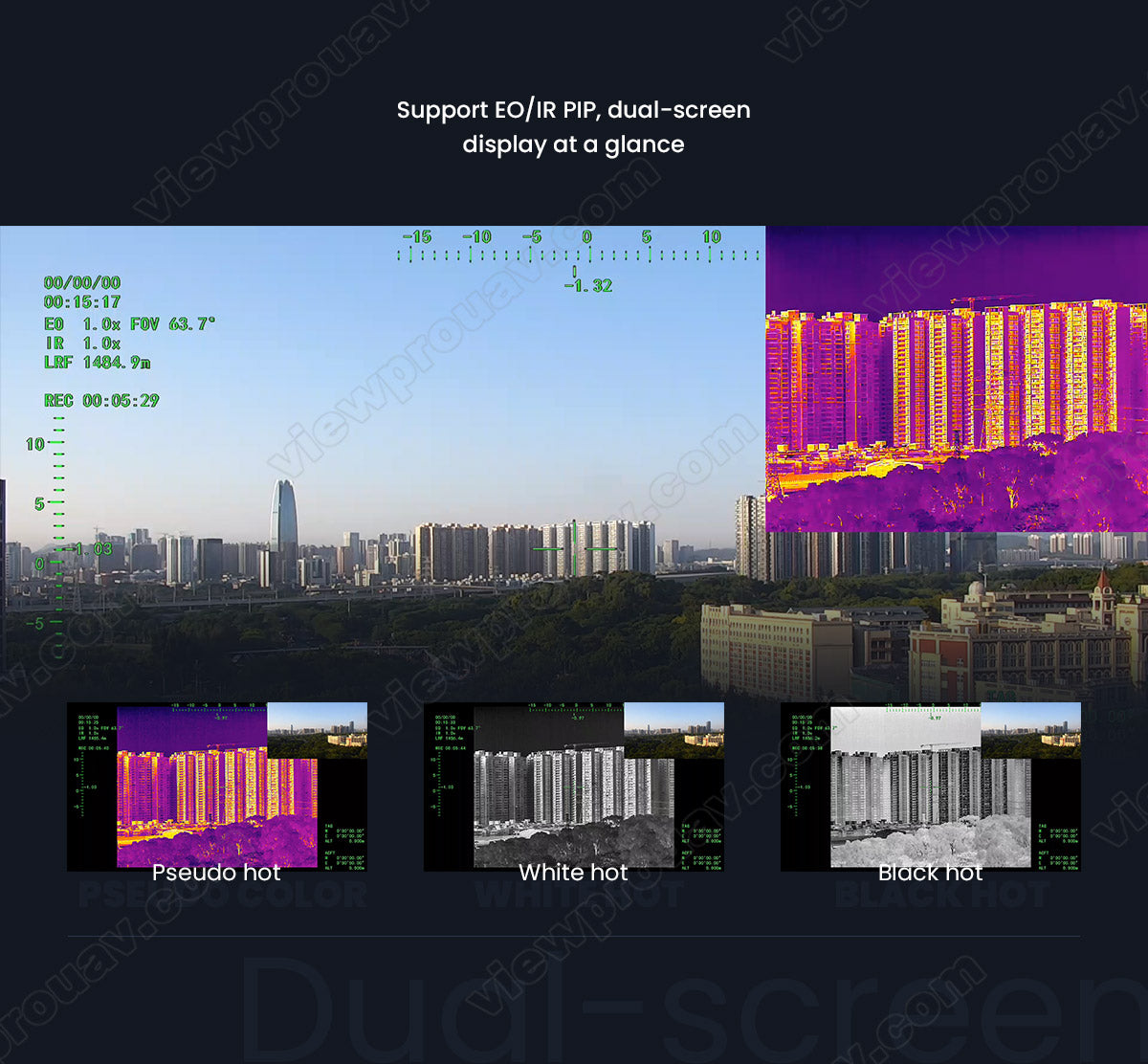

Unterstützt EO/IR PIP, Dual-Screen-Anzeige auf einen Blick. Zeit: 15:10:00. Kameraeinstellungen: EO 1,0x FOV 63,79 IR 1,0x LRF 1484,91. Aufnahmezeit: 00:05:29. Funktionen: Pseudo-Hot-White-Hot-Black.

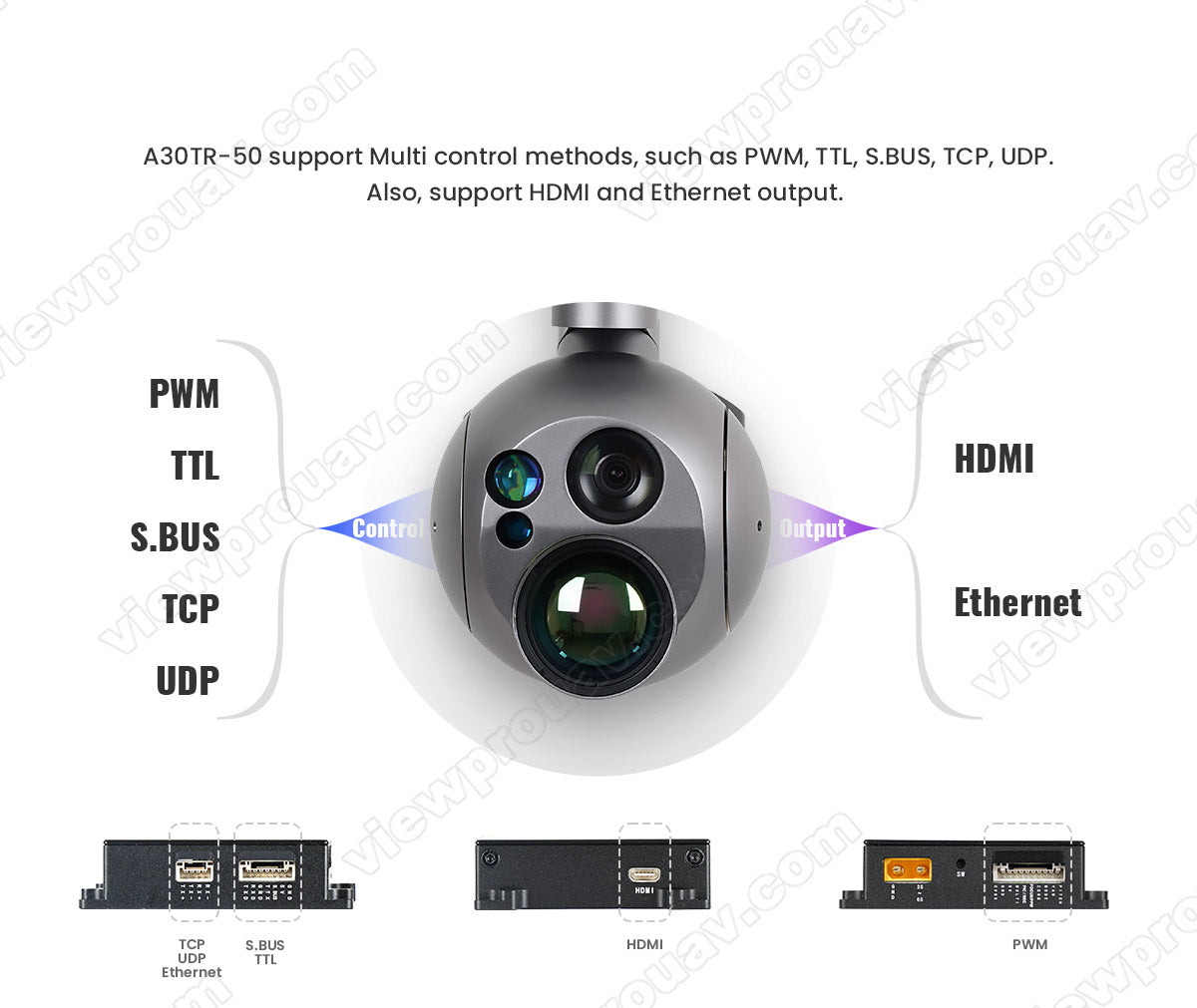

Das ViewPro A30TR-50 Drohnen-Gimbal unterstützt mehrere Steuerungsmethoden, darunter PWM, TTL, S.BUS, TCP und UDP. Darüber hinaus verfügt es über HDMI- und Ethernet-Ausgang.
Das ViewPro A30TR-50 Drohnen-Gimbal ist perfekt kompatibel mit der von ViewPro selbst entwickelten Steuerungssoftware, einschließlich ViewLink und VStation. Darüber hinaus unterstützt es die eingebettete Indizierung von KLV-Metadaten. Benutzer können während des Flugs online über HTTP-Protokolle auf Dateien auf der SD-Karte zugreifen und diese bearbeiten.
Das ViewPro A30TR-50-Drohnen-Gimbal kann auf Viewpro-Drohnen wie Ninja X8/F320 für öffentliche Sicherheit, Ersthelfer, Inspektionen, Patrouillen, Katastrophenschutz, Notfallüberwachung und -inspektion, Suche und Rettung usw. geladen werden. Das A3OTR-50 ist für die nahtlose Zusammenarbeit mit den Drohnen Ninja X8 und F320 konzipiert und bietet eine Reihe von Anwendungsmöglichkeiten, darunter öffentliche Sicherheit, Inspektionen, Notfallüberwachung und -inspektion, Patrouillen, Katastrophenschutz sowie Suche und Rettung.

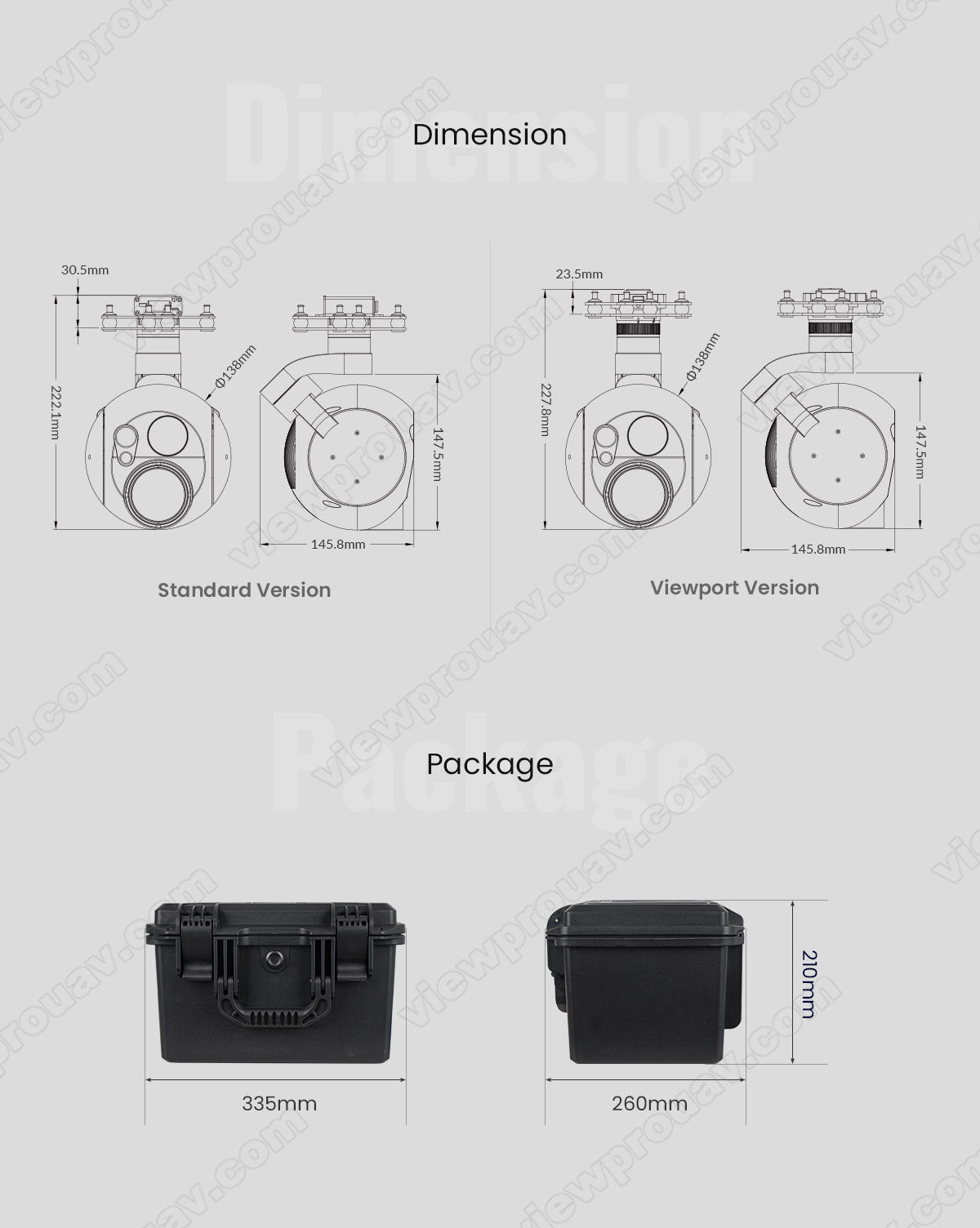

Das ViewPro A30TR-50 Drohnen-Gimbal hat eine Abmessung von 30,5 mm x 23,5 mm und wiegt etwa 1-2-3 Einheiten. Die Standardversion hat eine Verpackungsgröße von 145,8 mm x 145,8 mm.

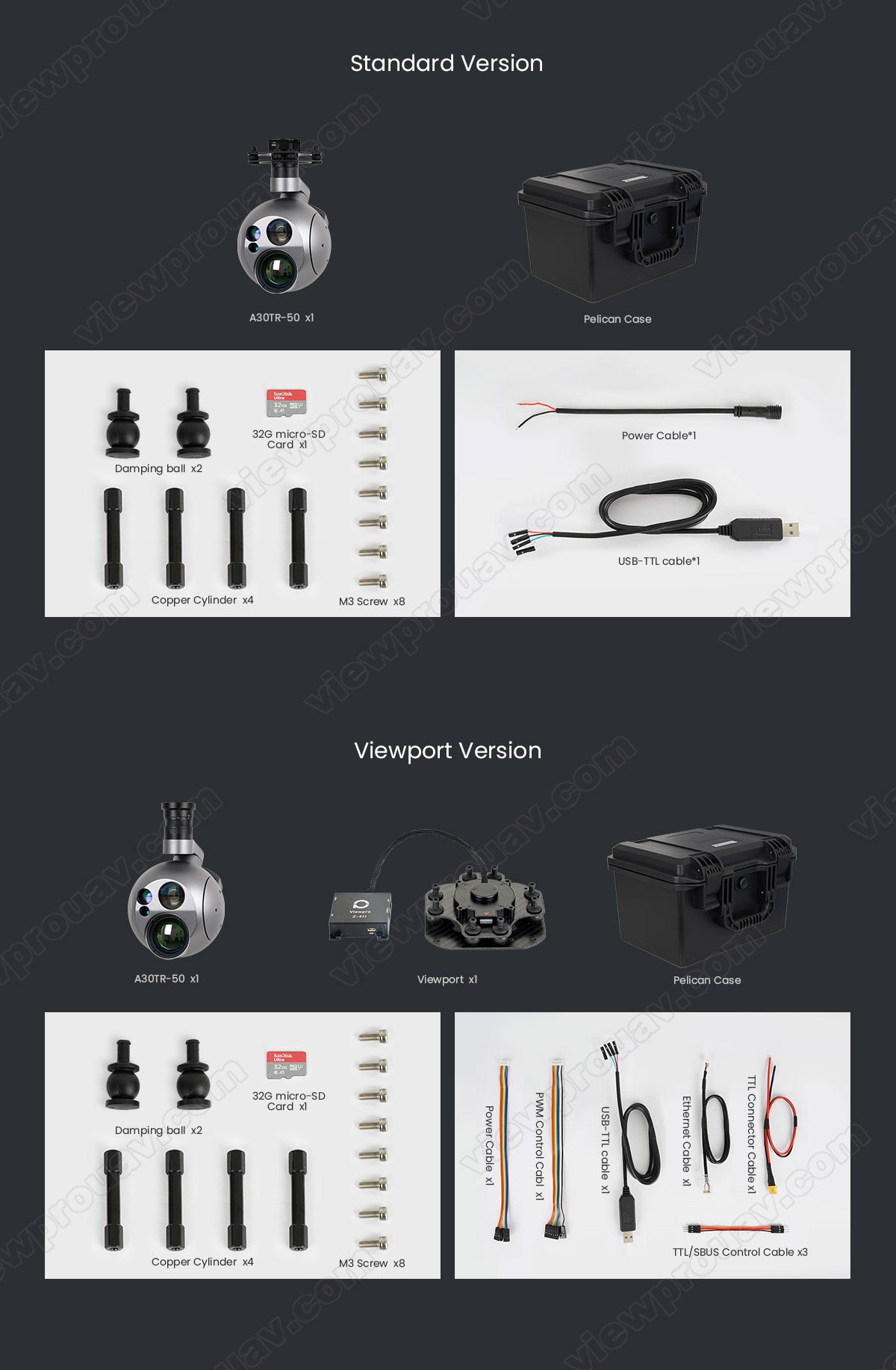

Standardversion AC A30TR-50 XL Pelican Case, beinhaltet: Micro-SD-Karte, Stromkabel, USB-TTL-Kabel, 4 x Kupferzylinder, 8 x M3-Schraube. ViewPro A30TR-50 XL Gimbal für Drohnenkamera.
