WitMotion WT901SDCL 9-Achsen Offline-Beschleunigungsmesser Datenlogger (MPU9250, 0,1–200 Hz, 16 GB SD, RTC)

Übersicht

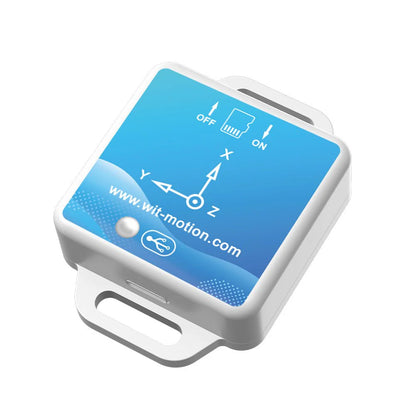

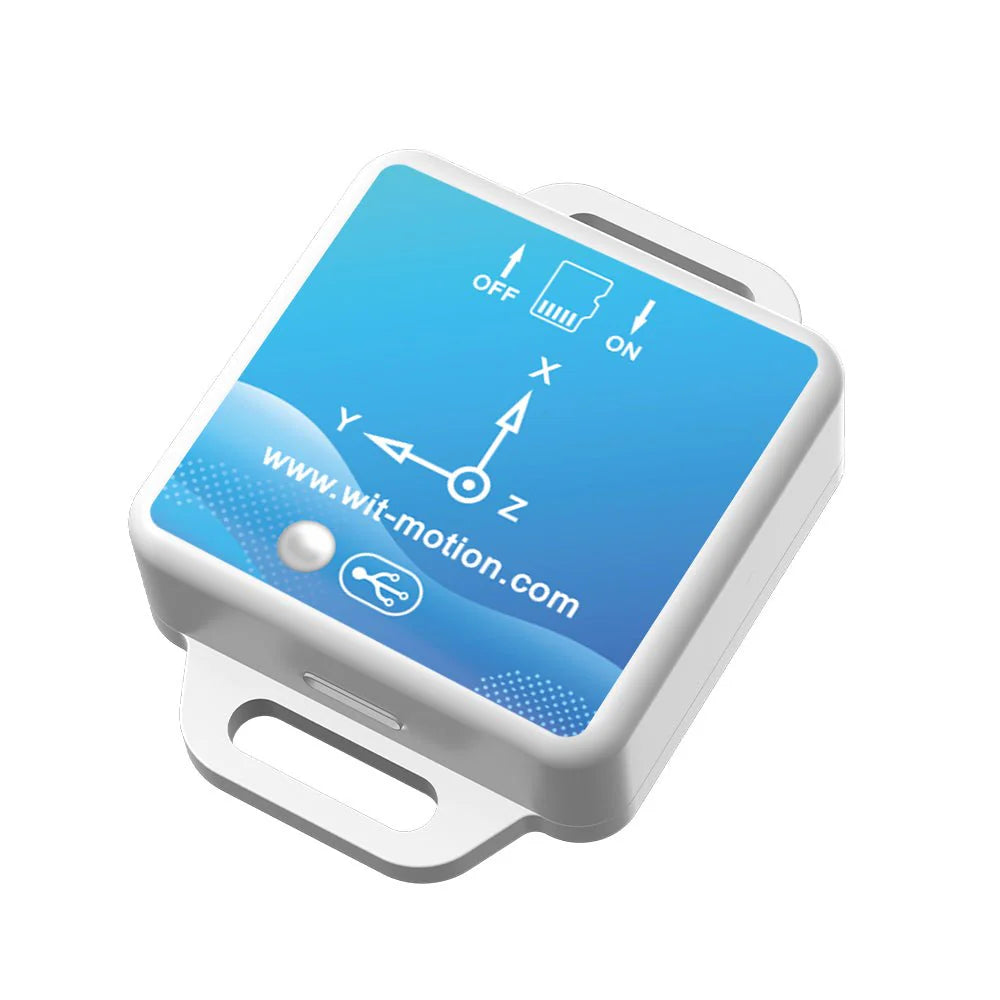

Der WT901SDCL ist ein 9-Achsen-Beschleunigungsdatenlogger, der für offline Aufzeichnung auf einer integrierten 16 GB micro-SD-Karte mit RTC-Zeitmessung konzipiert ist. Basierend auf einem MPU9250-Klasse 9-Achsen-IMU, integriert er ein 3-Achsen-Beschleunigungsmesser, 3-Achsen-Gyroskop, 3-Achsen-Magnetometer, Quaternionenausgabe und einen Haltungsberechner mit Kalman-Filterfusion für stabile Winkelmessungen. Daten können live auf Windows angezeigt (Diagramme, Dashboards, 3D-Demo) oder als TXT für die Nachanalyse exportiert werden.

Was es misst &und protokolliert

• 3-Achsen Beschleunigung

• 3-Achsen Winkelgeschwindigkeit

• 3-Achsen magnetisches Feld

• Winkel (X/Y/Z) und Quaternion

• Zeitstempel (RTC)

Algorithmus &und Genauigkeit (aus Produktbildern)

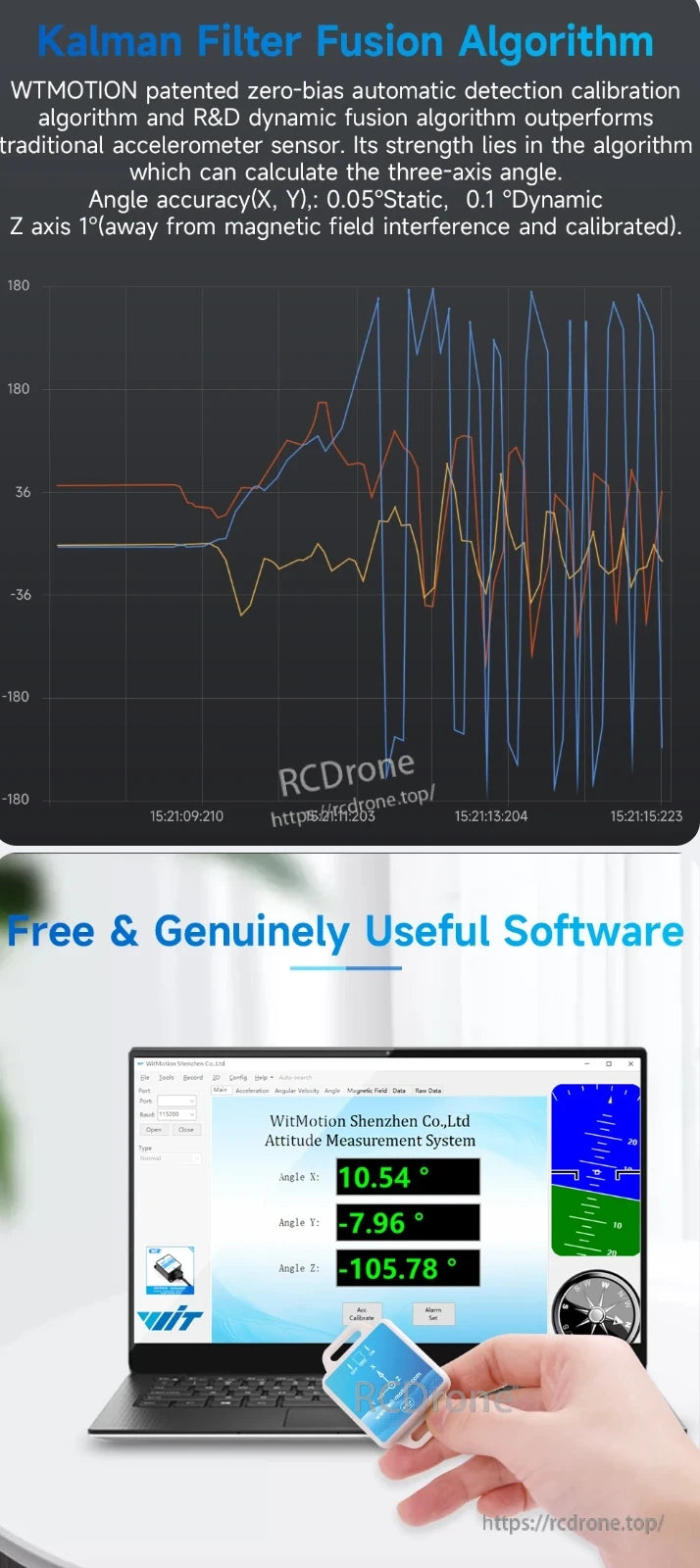

• Kalman-Filter-Fusion mit automatischer Null-Bias-Erkennung &und Kalibrierung

• Winkelgenauigkeit: X/Y 0,05° statisch, 0,1° dynamisch; Z-Achse 1° (nach Kalibrierung und fernab von magnetischen Störungen)

• Stabilität: Beschleunigung 0,01 g, Winkelgeschwindigkeit 0,05 °/s

• Haltungsstabilität: 0.01°

Software (Windows)

• &Echtzeit Datendiagramme und Dashboard

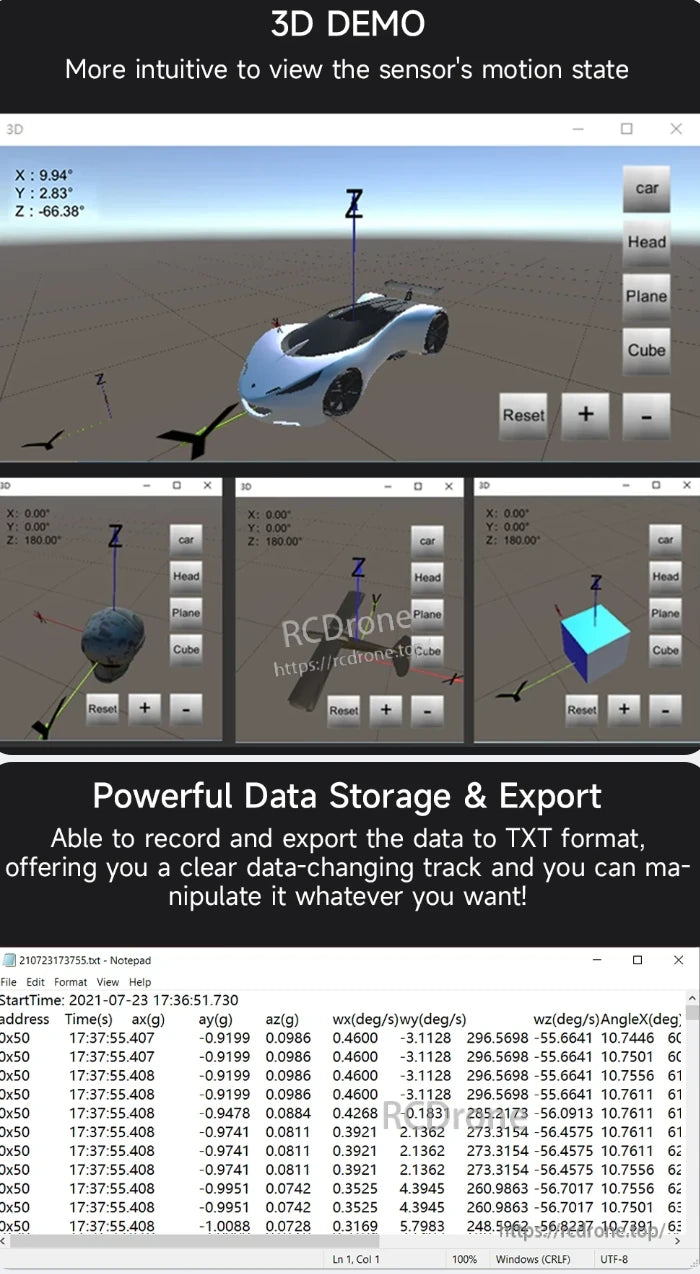

• 3D-Anzeige/Demo (Auto, Kopf, Flugzeug, Würfel) zur Visualisierung der Sensorhaltung

• Datenaufzeichnung &und Wiedergabe

• Konfigurationseinstellungen (Rate, Bereiche, Bandbreite)

• TXT-Export zur Analyse

Offline-Protokollierungsworkflow (SD-Karte)

• Alle Daten werden auf der 16 GB SD-Karte (offline) gespeichert.

• Aufgezeichnete TXT-Dateien können in der Software konvertiert und wiedergegeben werden.

• Eine SET.TXT Konfigurationsdatei wird automatisch auf der SD-Karte generiert; bearbeiten Sie sie, um Optionen wie:

  • Beschleunigungsbereich: ±2/±4/±8/±16 g

  • Gyroskopbereich: bis zu ±2000 °/s

  • Bandbreite Voreinstellungen (e.g., 256 Hz, 188 Hz, 98 Hz, 42 Hz, 20 Hz, 10 Hz, 5 Hz)

  • Ausgangsrate Auswahl von 0,1 Hz bis 200 Hz (200 Hz Standard)

Verbindungen &und Entwicklung

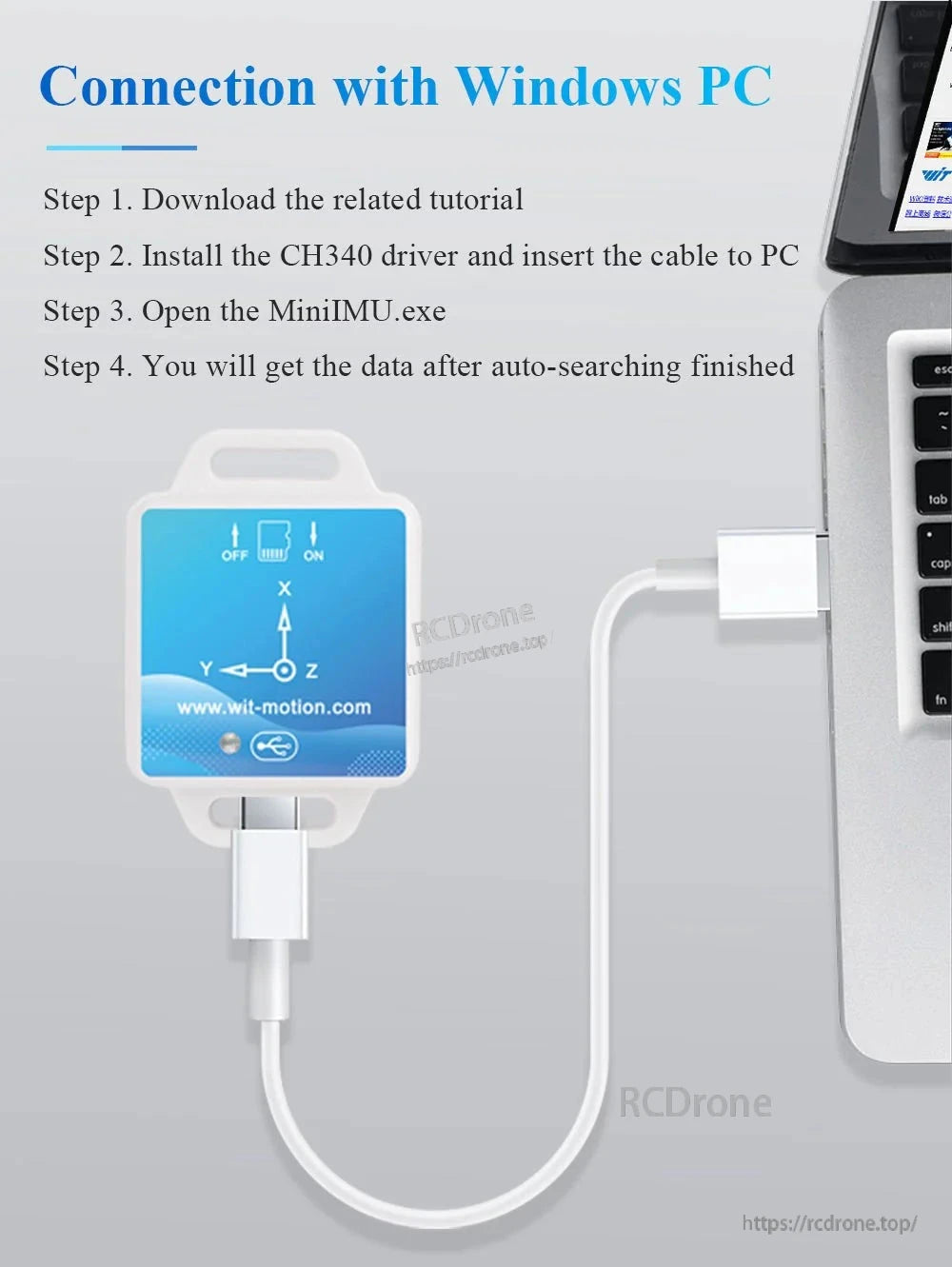

• Windows-Verbindung: installieren Sie CH340 Treiber → verbinden → ausführen MiniIMU.exe → automatische Suche, um Daten anzuzeigen.

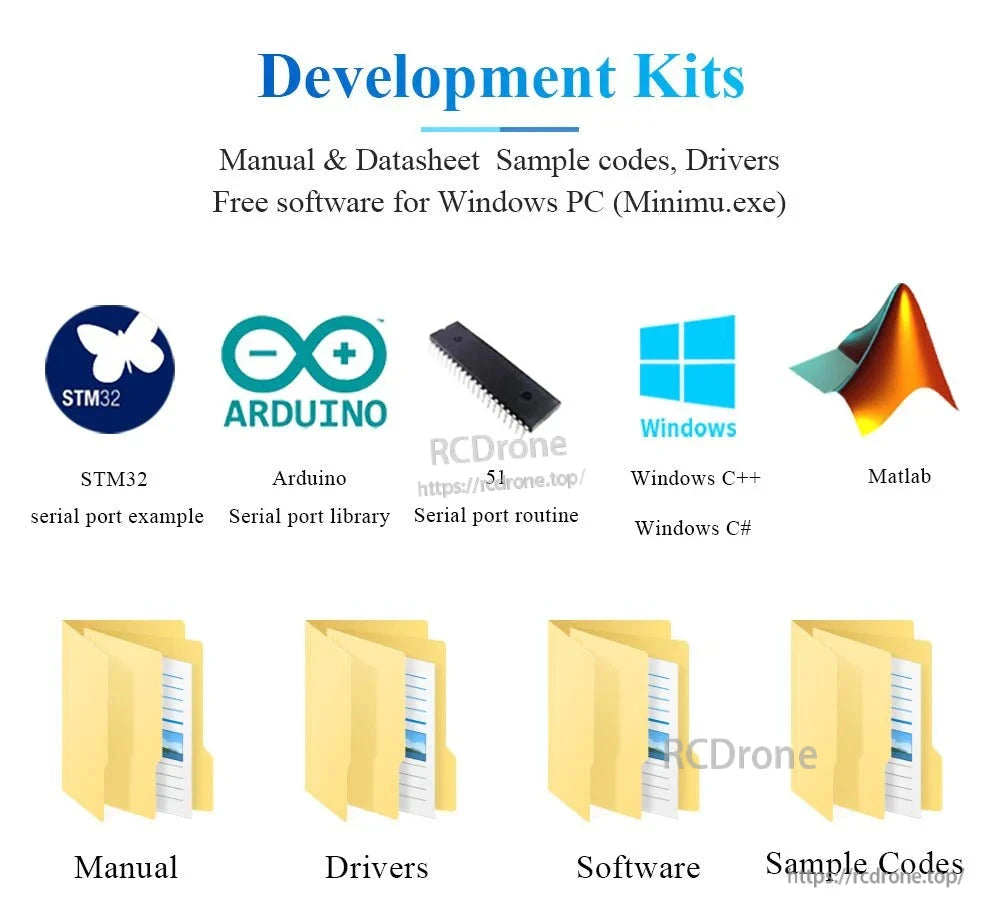

• Entwicklungskits &und Beispiele: Handbücher, Treiber, Windows-Software und Beispielcodes für STM32, Arduino, 51 MCU, Windows C/C#, Matlab.

Technische Daten

Details

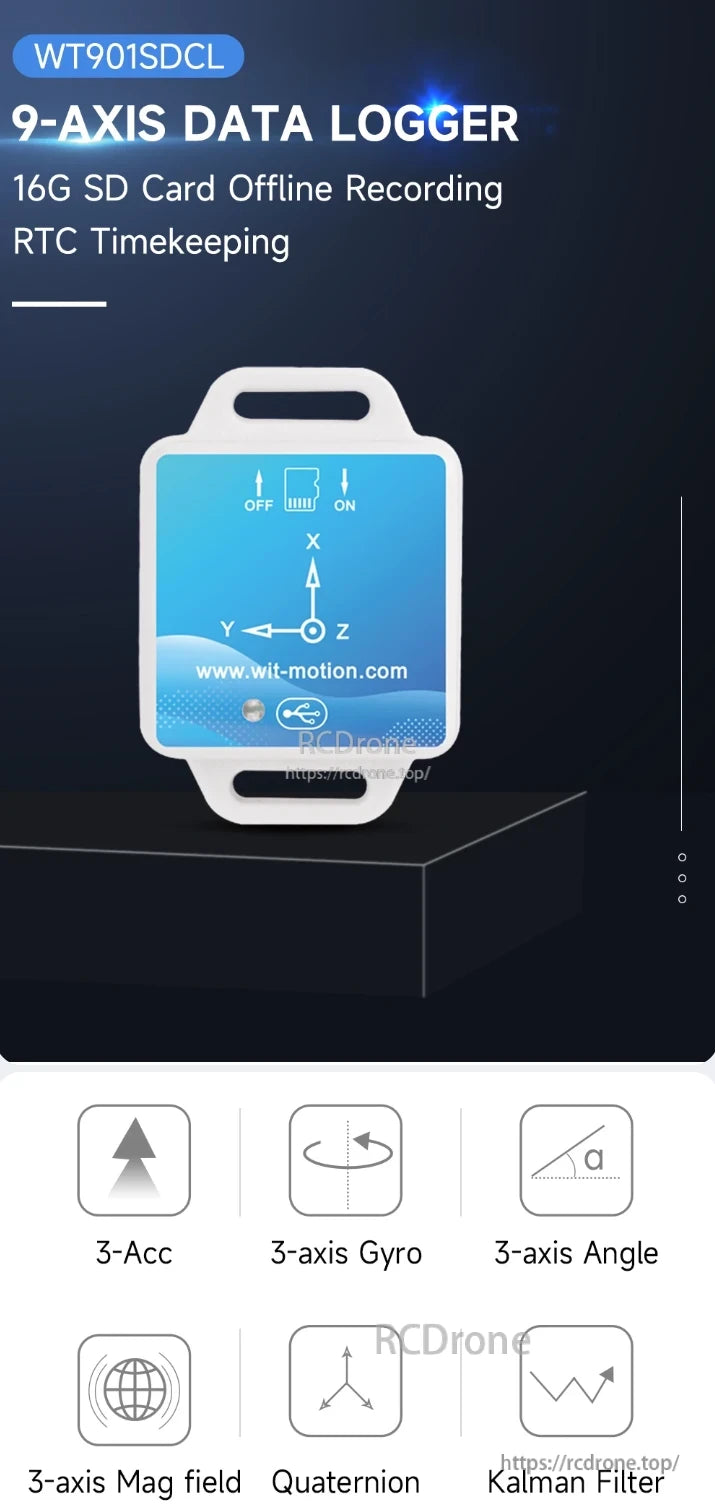

9-Achsen-Datenlogger mit 16G SD-Karte, RTC-Zeitmessung, 3-Achsen-Beschleunigungsmesser, Gyroskop, Winkel, Magnetometer, Quaternion und Kalman-Filter.

WitMotion WT901SDCL verwendet Kalman-Filterfusion mit Null-Offset-Kalibrierung für hohe Winkelgenauigkeit. Wird mit kostenloser Software für die Echtzeit-Haltungsmessung und Datenvisualisierung auf dem Laptop geliefert.

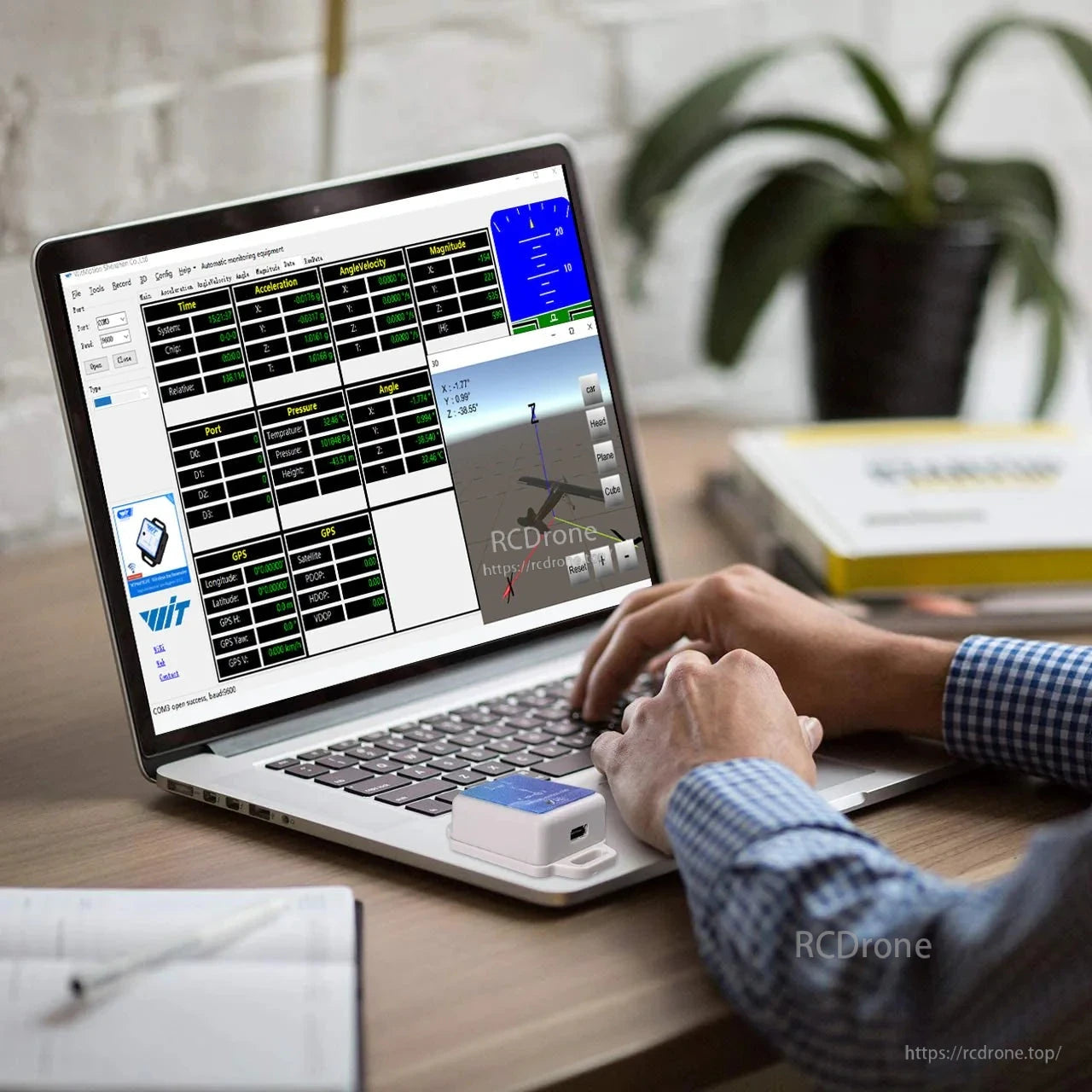

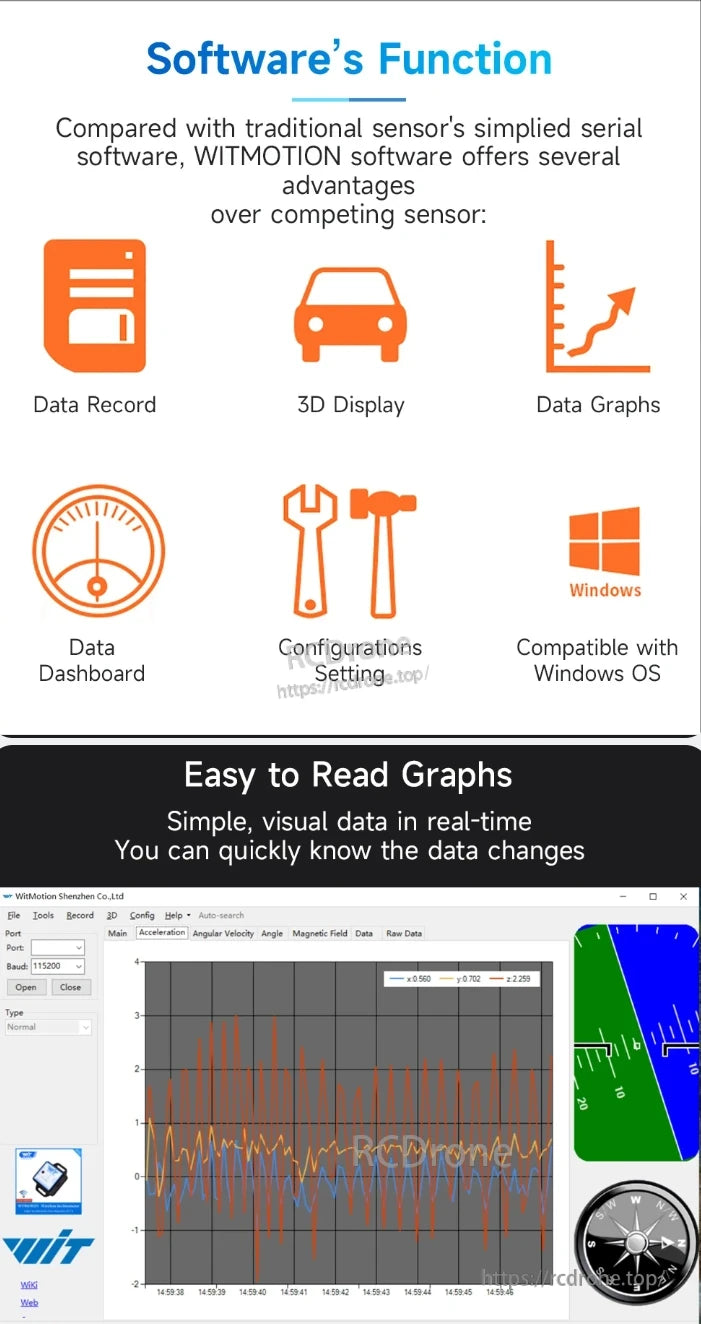

WITMOTION-Software bietet Datenaufzeichnung, 3D-Darstellung, Grafiken, Dashboard, Einstellungen und Windows-Kompatibilität.Echtzeit-Visualisierungen vereinfachen die Datenüberwachung mit klaren, leicht lesbaren Ausgaben für eine schnelle Analyse.

3D-Demo visualisiert die Bewegung des Sensors mit intuitiver Anzeige. Bietet robuste Datenspeicherung, Export im TXT-Format für detailliertes Tracking, präzise Zeitstempel und Mehrachsenmessungen.

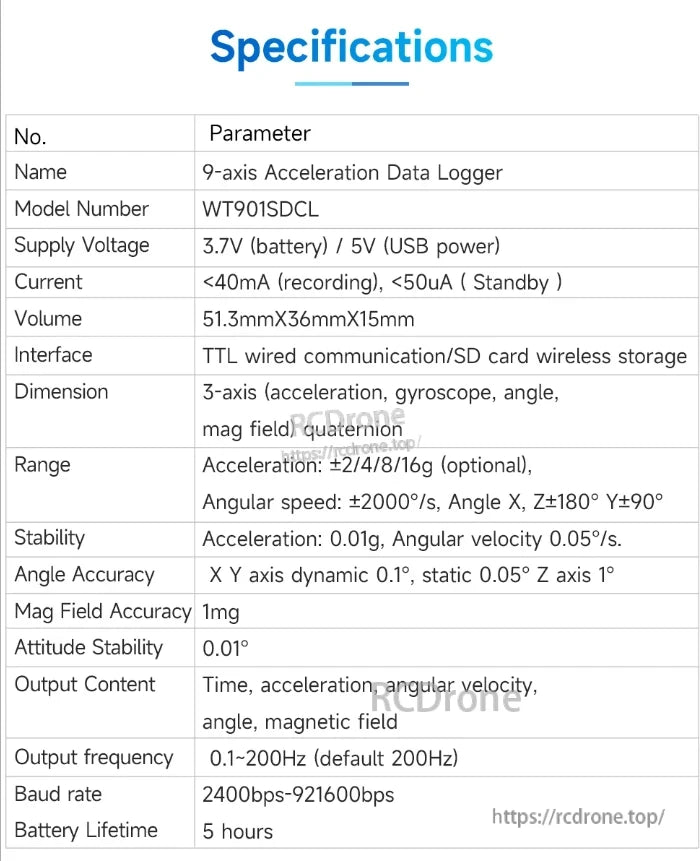

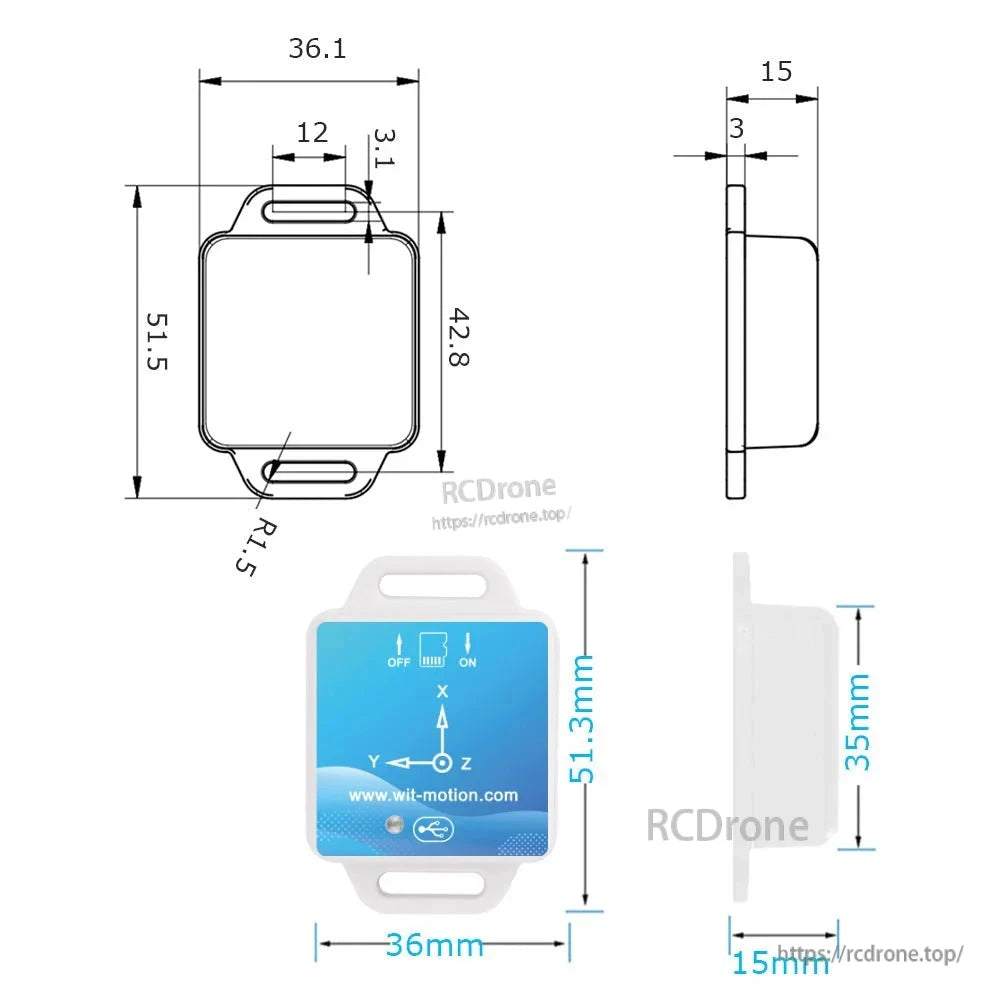

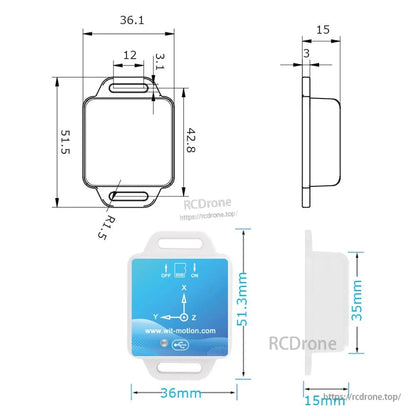

Der Beschleunigungsdatenlogger WT901SDCL bietet 9-Achsen-Sensorik, 3,7V/5V Stromversorgung, <40mA Strom, kompakte Größe von 51,3x36x15mm, TTL/SD-Schnittstelle, ±2/4/8/16g Beschleunigung, ±2000°/s Drehgeschwindigkeit, 0,1° Winkelgenauigkeit und 5 Stunden Akkulaufzeit.

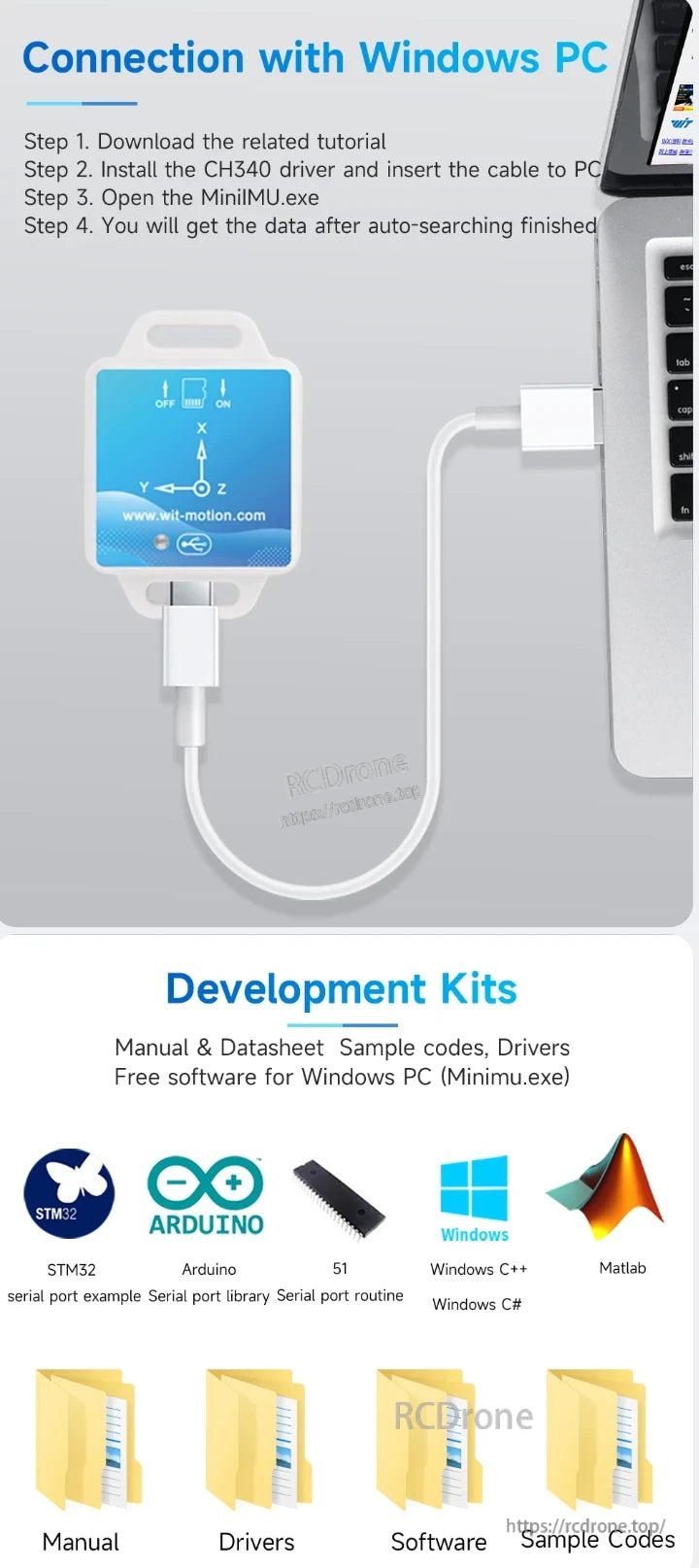

Verbindungsanleitung für WitMotion WT901SDCL mit Windows-PC: Tutorial herunterladen, CH340-Treiber installieren, Kabel anschließen, MiniIMU.exe ausführen. Entwicklungskits umfassen STM32, Arduino, 51, Windows C++, MATLAB, mit Handbuch, Treibern, Software und Beispielcodes.
