ESPECIFICACIONES del motor del sistema de alimentación Hobbywing X6
Distancia entre ejes: Tornillos
Uso: Vehículos y juguetes de control remoto
Piezas/accesorios de mejora: Brazo
Suministros de herramientas: Clase ensamblada
Parámetros técnicos: Valor 2
Tamaño: X6
Dispositivos/periféricos de control remoto: Motor
Edad recomendada: 12+años
Edad recomendada: 14+años
Piezas y accesorios de RC: Motores
Origen: China continental
Número de modelo: Hobbywing X6
Material: Metal
Atributos de tracción en las cuatro ruedas: Motores
Para tipo de vehículo: Aviones
Nombre de marca: BDUAV

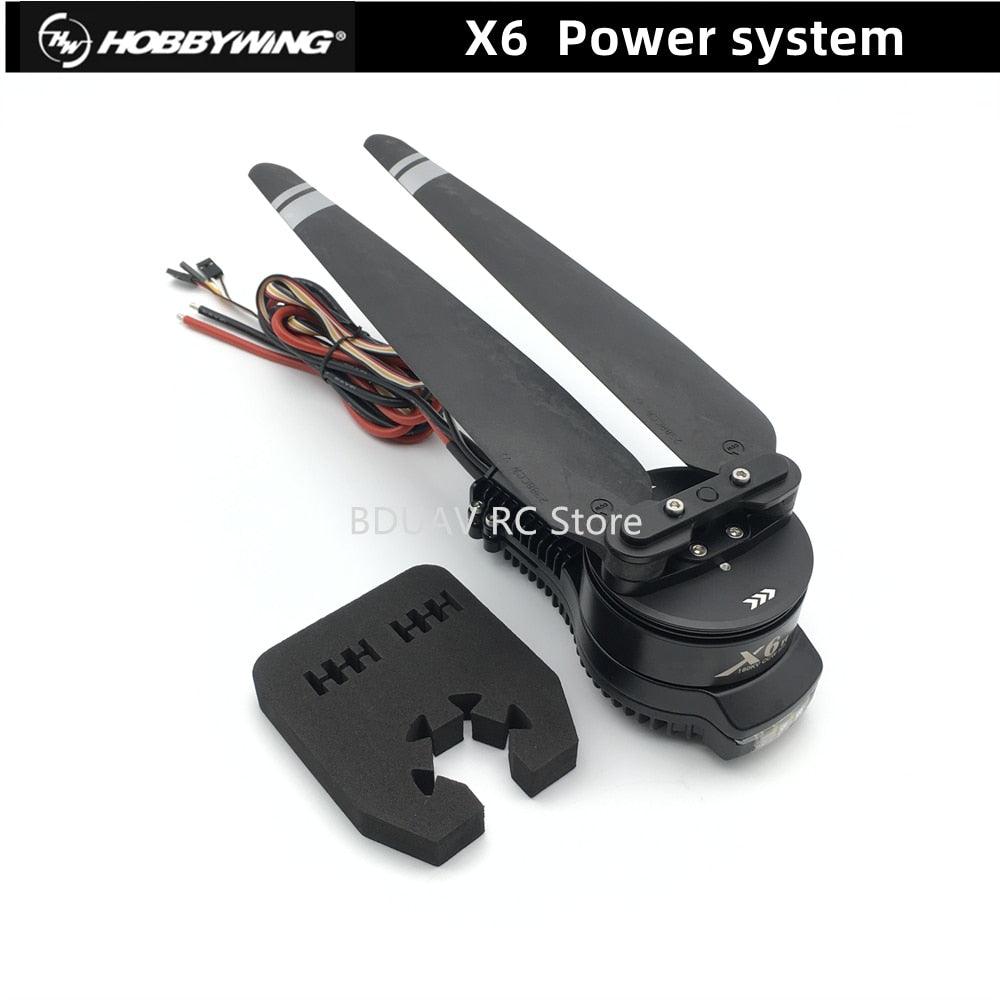

Sistema de alimentación integrado Hobbywing X6 para motor de drone agrícola, combo de montaje de motor con hélice ESC y adaptador de tubo/30 mm
Especificaciones:
adaptador de hélice wl; hoja única: 36 g)
sistema de energía kobbywing x6r eduav rc store kt x 6r power
sistema de energía kobbywing x6 bd rc store hu h
bduav rc store fa itak #epeso: 70g mapieiel
6 _ 9 %6 7 2 6 7 8 9 20 1 2 3 4 5 0
El sistema de propulsión x6 integra el motor ESC, el piopeller y el soporte del motor. con el adaptador de tubo opcional de 30 a 28, es compatible con tubos de brazo de fibra de carbono de 28 mm y 3 mm de diámetro.
El algoritmo pmsm es un algoritmo optimizado para mejorar el rendimiento colaborativo del ESC, el motor y la hélice. hace que la hélice del motor esté más equilibrada y crea características de sistema de propulsión de alta estabilidad; confiabilidad y eficiencia.
El sistema de propulsión x6 es resistente al agua según el estándar ipx7 y es aplicable a casi todas las condiciones de trabajo duras (para aplicaciones agrícolas), como pesticidas de agua de lluvia, niebla salina; Alta temperatura, arena y polvo combinados con
utilizando la caja de datos de tinta de datos de hobby se pueden recopilar los datos de ejecución de 8 escs simultáneamente y luego transmitir esos datos a la fcvla del bus en circuito cerrado
Indicador LED de alto brillo. El sistema de propulsión x6 también contiene un indicador LED de alto brillo. Puede elegir el color de la luz o desactivarla; puede proporcionar información sobre el estado de funcionamiento del sistema y enviar advertencias.
La caja de montaje del motor tiene un diseño único de estructura similar a una quilla que optimiza la disipación de calor y mejora la resistencia general.la estructura interna reforzada de vigas transversales (adoptada por el motor) es resistente a impactos
diseño modular para mantener las características del sistema de propulsión x8 oqulardesign-wnen i [está dañado; Puedes cambiar las cuchillas de paitina camaged (una o dos ihe
Actualizaciones periódicas de firmware gratuitas. Puede actualizar el ESC con el software Hobbywing USB Link; Caja de programa LCD (artículo que se vende por separado) y computadora portátil. Hobbywing actualiza su firmware ESC con regularidad, brindándole funciones actualizadas con más frecuencia
batería lipo recomendada 12s lipo peso de despegue recomendado 3 kg/eje (48v, nivel del mar) peso combinado 720g clasificación de impermeabilidad ipx7 temperatura de funcionamiento 20csoc exterior del motor
Más detalles:
Características clave:
-
Sistema de propulsión integrado y listo para usar
El sistema de propulsión X6, que integra motor, ESC, hélice y soporte de motor (con el adaptador de tubo opcional de 30 a 28, es compatible con diámetros de 28 mm y 30 mm tubos de brazo de fibra de carbono) juntos, es fácil de montar y usar.
-Nota: con la hélice plegable 2388, el sistema de propulsión es capaz de transportar una carga de 3~5 kg (es decir, 18 ~ 30 kg para un hexacóptero). -
Algoritmo PMSM basado en FOC / Sistema de propulsión perfecto
El algoritmo PMSM (motor síncrono de imán permanente) basado en FOC (control orientado a campo), un algoritmo optimizado para mejorar el rendimiento colaborativo del ESC, motor y hélice, hace que el motor-hélice esté más equilibrado y crea un sistema de propulsión con alta estabilidad, confiabilidad y eficiencia.
-Nota: en comparación con los motores BLDC, el PMSM tiene muchas ventajas, como bajo nivel de ruido. , tamaño pequeño, alta densidad de potencia, bajo par pulsante y alta precisión de control. En comparación con los motores BLDC, el PMSM tiene muchas ventajas, como bajo nivel de ruido, tamaño pequeño, alta densidad de potencia, bajo par pulsante y alta precisión de control. -
Súper resistente al agua
El sistema de propulsión X6 es resistente al agua según el estándar IPX7. Es aplicable a casi todas las duras condiciones de trabajo (para aplicaciones agrícolas) como agua de lluvia, pesticidas, niebla salina, altas temperaturas, arena y polvo. Combinado con las salidas en la parte inferior del soporte del motor.
(nota: diseño patentado), puede enjuagar directamente el sistema con agua dulce después de su uso -
Múltiples funciones de protección y salida de datos en tiempo realt
El ESC incluido en la propulsión eléctrica X6, que presenta una serie de funciones de protección como autoprueba de encendido, voltaje anormal de encendido, sobretensión. bloqueo de corriente y motor, puede enviar datos de funcionamiento como acelerador de entrada, acelerador de salida, RPM, voltaje y corriente de entrada, corriente de salida, temperatura del capacitor y temperatura MOS a la caja de datos DATALINK (artículo que se vende por separado) y al FC (controlador de vuelo). ) en tiempo real, para permitir que el FC conozca el estado de funcionamiento del combo de potencia (ESC y motor) en tiempo real y mejore el rendimiento del vuelo, la eficiencia y la confiabilidad de los drones.
-Nota: usando Hobbywing DataLink La caja de datos puede recopilar los datos de funcionamiento en tiempo real
de 8 ESC simultáneamente y luego transmitir esos datos al
FC a través del bus para formar un sistema de control de circuito cerrado -
Indicador LED de alto brillo
El sistema de propulsión X6 también contiene un indicador LED de alto brillo, puedes elegir el color de la luz o desactivarlo. Puede proporcionar información sobre el estado de funcionamiento del sistema y enviar una advertencia cuando ocurre cualquier problema anormal, lo que mejora significativamente la seguridad del sistema. -
Hélice de alto empuje y eficiencia
La hélice 2388 fabricada con fibra de carbono especial de alta resistencia es sólida y liviana, y garantiza una gran consistencia y un excelente equilibrio dinámico. La forma aerodinámica optimizada combinada con el diseño electromagnético optimizado adoptado por el motor y el algoritmo FOC (Control orientado al campo) de alta eficiencia implementado por el ESC garantizan el alto empuje y eficiencia del sistema de propulsión -
Súper resistencia al impacto
El exclusivo diseño de estructura en forma de quilla adoptado por la carcasa del soporte del motor/ESC optimiza la disipación de calor y mejora la resistencia general. En particular, protege las piezas del motor y lo hace altamente resistente a los impactos. Esto reduce en gran medida la posibilidad de deformación o mal funcionamiento de la estructura causado por una caída o un golpe.
-Nota: la estructura de viga transversal interna reforzada (adoptada por el motor) es una patente de diseño resistente a impactos propiedad de Hobbywing, no la copie -
Diseño modular fácil de mantener
El sistema de propulsión X6 presenta un diseño modular. Cuando está dañado, puede cambiar la pieza dañada como las palas (una o dos), el adaptador de la hélice o el combo de potencia integrado (ESC+motor) fácil y rápidamente -
Actualizaciones periódicas de firmware
Puede actualizar el ESC con el software Hobbywing USB LINK, una caja de programa LCD (el artículo se vende por separado) y una computadora portátil. Hobbywing actualiza su firmware ESC con regularidad, brindándole funciones actualizadas con mayor frecuencia cuando estén disponibles.
Especificación
|
|
p/n
|
30550001515 / 30550001516 |
Empuje máximo | 12 kg/eje (48 V, nivel del mar) |
Batería LiPo recomendada | LiPo 12S |
Peso de despegue recomendado | 3-5 kg/eje (48 V, nivel del mar) |
Peso del producto (ESC/motor/prop) | 720g |
Clasificación de impermeabilidad
|
IPX7 |
Temperatura de funcionamiento | -20℃~65℃ |
Motor | |
Tamaño del estator | 70 mm |
Clasificación KV | 180kv |
D.E. del tubo de fibra de carbono | φ30mm/φ28mm (*Se necesitará un adaptador de tubo) |
Rodamiento | Rodamiento importado |
ESC | |
Batería LiPo recomendada | LiPo 6-12S |
Nivel de señal de entrada PWM | 3,3 V/5 V (Compatible) |
Frecuencia de la señal del acelerador | 50-500 Hz |
Ancho de pulso de funcionamiento | 1100-1940 μs (fijo o no se puede programar) |
Máx. Voltaje de entrada | 52,2 V |
Máx. Corriente de entrada (cont.) | 80A (con buena disipación de calor) |
Máx.Corriente máxima (10s) | 100 A (con buena disipación de calor) |
BEC | No |
Orificios de montaje de boquillas | Φ30mm/28mm |
Hélice | |
Diámetro×Paso de rosca | 2388 |
Peso | 91 g (con adaptador de hélice, pala única: 36 g) |
Voltaje(V) |
Hélice |
Acelerador(%) |
Empuje |
Amperios(A) |
Potencia(W) |
Eficiencia (g/W) |
48V(LIPO 12S) |
Hélice plegable de 23 pulgadas |
40% |
1996 |
3.5 |
172.0 |
11.6 |
47% |
3014 |
6.3 |
306.2 |
9.8 |
||
54% |
4005 |
9.6 |
468.6 |
8.5 |
||
60% |
4987 |
13.4 |
656.1 |
7.6 |
||
66% |
5986 |
17.8 |
870.0 |
6.9 |
||
71% |
7071 |
22,8 |
1112.0 |
6.3 |
||
76% | 7973 | 27.8 | 1357.5 | 5.9 | ||
81% |
8995 |
34,0 |
1659.4 |
5.4 |
||
85% |
10026 |
40,7 |
1984.1 |
5.1 |
||
100% |
11910 |
56,8 |
2761.3 |
4.3 |
Notas de garantía limitada
- Los sistemas de energía sin escobillas pueden ser muy peligrosos. Cualquier uso inadecuado puede causar lesiones personales y daños al producto y dispositivos relacionados. Recomendamos encarecidamente leer este manual de usuario antes de usarlo. Debido a que no tenemos control sobre el uso, instalación o mantenimiento de este producto, HOBBYWING no acepta ningún reclamo contra el producto Xrotor X-series. No se puede asumir ninguna responsabilidad por ningún daño o pérdida resultante del uso del producto. Para todos los casos de productos dañados, HOBBYWING realizará un servicio de evaluación/inspección de daños. Si el daño fue causado por piezas defectuosas de fabricación, HOBBYWING solo es responsable del costo del producto y nada más como resultado del uso de productos de la marca HOBBYWING.Los accesorios y conectores se consideran "Accesorios". No hay garantía para las piezas accesorias.
- Los productos HOBBYWING comprados en Hong Kong/minoristas chinos se consideran productos sin garantía en Norteamérica
- Las tiendas de descuento/subastas como eBay, etc. se consideran "tiendas no autorizadas" en Norteamérica. Los productos se consideran sin garantía
