Resumen

El equipo de GEPRC ha desarrollado recientemente un marco de 2 pulgadas: GEP-CL20. El marco de 2 pulgadas se puede transportar en un espacio estrecho, se puede adaptar al O3 VTX y también puede capturar efectos impactantes en un espacio estrecho. El cardán montado debajo puede eliminar fácilmente la vibración de alta frecuencia y los problemas de gelatina de la cámara. Diseño de amortiguación de conexión suave del cardán de la cámara y también se puede montar con una base desnuda, que admite la instalación de Naked 8, Naked 10, Insta360 Go2 y compatible con cámaras DJI Action2.

El espacio entre los orificios de montaje del controlador de vuelo es de 25,5 mm x 25,5 mm, lo que es compatible con varios orificios VTX del mercado con 20 mm x 20 mm/25,5 mm x 25,5 mm. El orificio de montaje del motor de 9 mm * 9 mm se utiliza para instalar motores más grandes de la serie 12-13, y el cuerpo compacto hace que el vuelo sea más seguro.

Especificación

• Modelo: GEP-CL20

• Distancia entre ejes: 100 mm

• Placa principal: 2,5 mm

• Placa inferior: 1,5 mm

• Placa cardán de la cámara: 2,0 mm

• placa triangular del cardán de la lente: 1,5 mm

• Junta de la placa del motor: 2,0 mm

• Orificios de montaje FC: 25,5 mm x 25,5 mm

• Orificio de montaje VTX: 20 mm x 20 mm /25,5 mm x 25,5 mm

• Orificio de montaje del motor: 9 mm x 9 mm

• Espaciado entre cámaras FPV: 20 mm

• Tamaño de hélice adecuado: hélice de 2 pulgadas

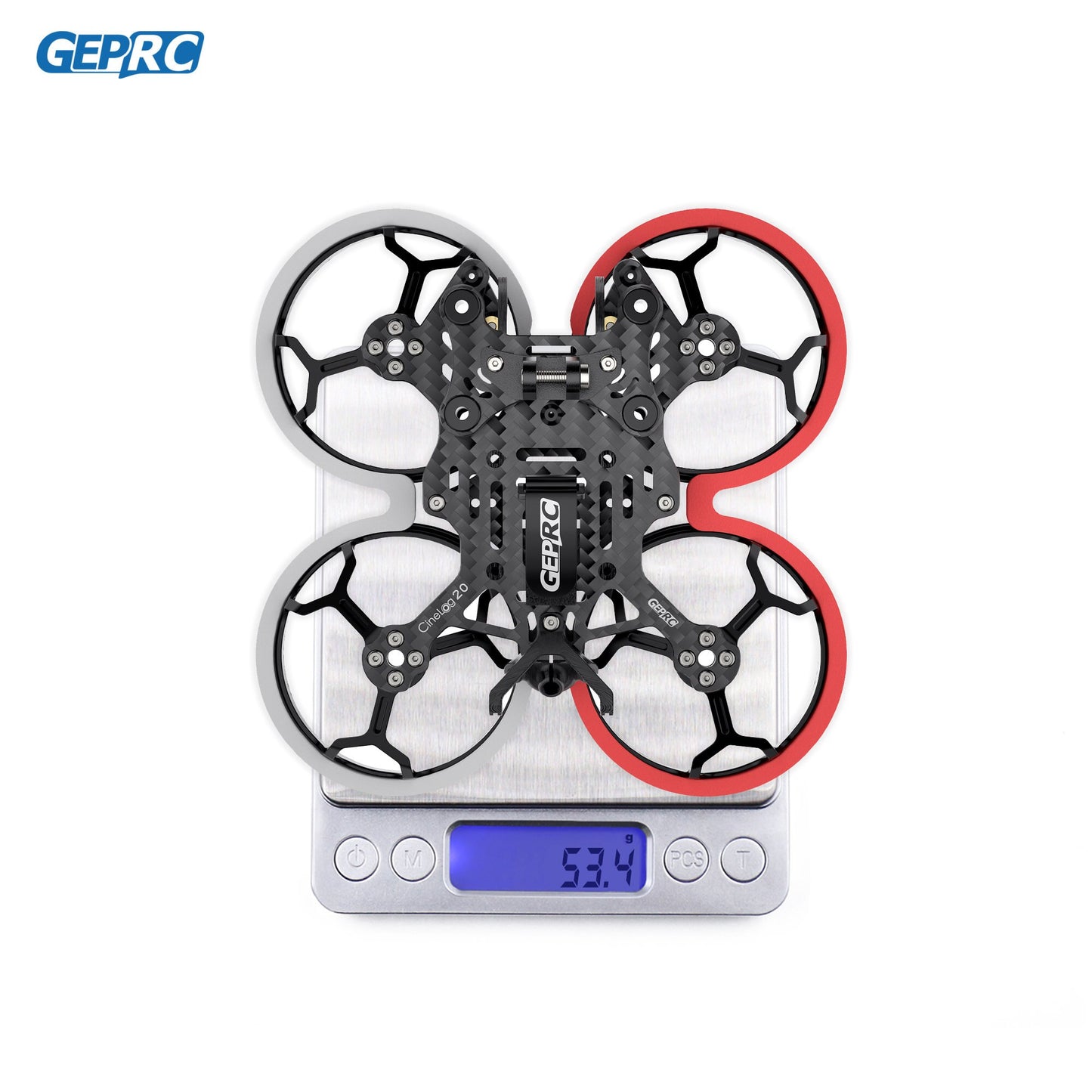

• Peso: 53,4 g

• Controlador de vuelo: GEP-F4-35A AIO (orificio de montaje: 25,5 mm × 25,5 mm)

• Motor: 1303.5 (orificio de montaje: 9 mm×9 mm)

• ESC: 35A

• Hélice: 2 pulgadas

• Batería recomendada: 4S 660mAh

Característica

1. Combinando estética e ingeniería para un diseño compacto

2. Diseñado para montar un cardán amortiguador debajo de la cámara FPV independiente para reducir la gelatina de la imagen de las gafas FPV.

3. Diseño de empujador de 2 pulgadas, tamaño pequeño y liviano, más adecuado para disparos en vuelo en entornos complejos y estrechos.

4. El motor SPEEDX2 1303.5 5500KV con hélices de cuatro palas Emax hace que el vuelo sea sin prisas.

5. Diseñe el anillo amortiguador exterior de EVA para reducir eficazmente la fuerza del impacto.

Incluye

Placa:

1 x Placa principal: 2,5 mm

1 x Placa inferior: 1,5 mm

1 x Placa de cardán de cámara: 2,0 mm

1 x placa triangular del cardán de lente: 1.5mm

1 x Junta de placa del motor: 2,0 mm

Paquete de tornillos:

4 x M2*1.9-OD4.9 tuerca autoremachable color latón M2

1 x 7075 Columna de Aluminio M23.528

1 x 7075 Columna de Aluminio M23.525

1 x Columna de aluminio de un solo extremo con borde brillante M23.528

1 x Columna de aluminio de un solo extremo con borde brillante M23.525

2 x Tornillo de cabeza redonda con almohadilla M2*8

18 x Tornillo de cabeza redonda M2*8

4 x tornillos de cabeza redonda M2*5

6 x Tornillo de cabeza redonda M2*4 X6

10 x Tornillo de cabeza redonda M2*12

4 x tornillos de cabeza redonda M2*16

4 x Cabeza semicircular M1.6*8 X4

18 x Tornillo de cabeza redonda M2*7

10 x tuerca autoadhesivo M2

10 x Tuerca de nailon M2

4 x columnas de nailon M2*5mm

4 x anillo de goma amortiguador del cabezal de la cámara

5 gomas amortiguadoras de vibración del cabezal de la lente

4 x juntas de silicona BEC

Piezas impresas en 3D:

1 x Impresión de antena VTX PJ000065 (puerto grande)

1 x Impresión de antena VTX GP105633 (puerto pequeño)

1 x Impresión 3D del soporte del receptor (vertical)

1 x Montaje del receptor imprimible en 3D (acostado)

1 x soporte de antena TBS

1 x Impresión de lente (modelo de 1 orificio)

1 x Impresión de lente (2 orificios)

Piezas moldeadas por inyección:

4 x Protector de hélice

Otros accesorios:

1 x 8 bases desnudas

1 cable de alimentación desnudo 4S (con cabezal de terminal balanceado)

2 x almohadilla antideslizante para batería Cinelog20 (cuadrada)

2 x almohadilla amortiguadora para trípode Cinelog20 (cuadrada)

4 x algodón de protección de bordes EVA CineLog20 algodón de protección

2 x varilla de antena receptora de 100 mm

2 x brida de batería M15*150

1 x destornillador en forma de L de 1,5 mm

2 adhesivos de doble cara 3M

1 llavero

GEPRC Cinelogzo Más pequeño y liviano, principalmente para tomas en interiores 0l A Cámara montada debajo Compatible con amortiguación EVA Compatible con varios cardán de cámara Diseño de empujador para reducción de vibración 03 Orificios de montaje de algodón protector de la unidad de aire de conexión suave VTX 6o79ui3 8

Optimizado para obtener imágenes fluidas, este cardán cuenta con tecnología de absorción de impactos para minimizar las vibraciones, lo que garantiza capturas de video estables y claras incluso al volar a altas velocidades o encontrar turbulencias.

Con un diseño de empujador, esta hélice cuenta con una eficiencia de vuelo mejorada y una mayor duración de la batería en comparación con los motores normales tradicionales.

El GEP-CL20 cuenta con piezas de aluminio de calidad aeronáutica, incluido un fuselaje robusto construido con una aleación de aluminio 7075-T6 de alta resistencia, que proporciona una durabilidad y solidez excepcionales.

El GEP-CL20 cuenta con un protector de hélice moldeado por inyección de material de alta resistencia, diseñado para proporcionar un vuelo más seguro al prevenir eficazmente colisiones de hélices y reducir el riesgo de daños.
