GEPRC GEP-Racer 208 mm Boba entre ejes de 5 pulgadas FPV Frame

Resumen

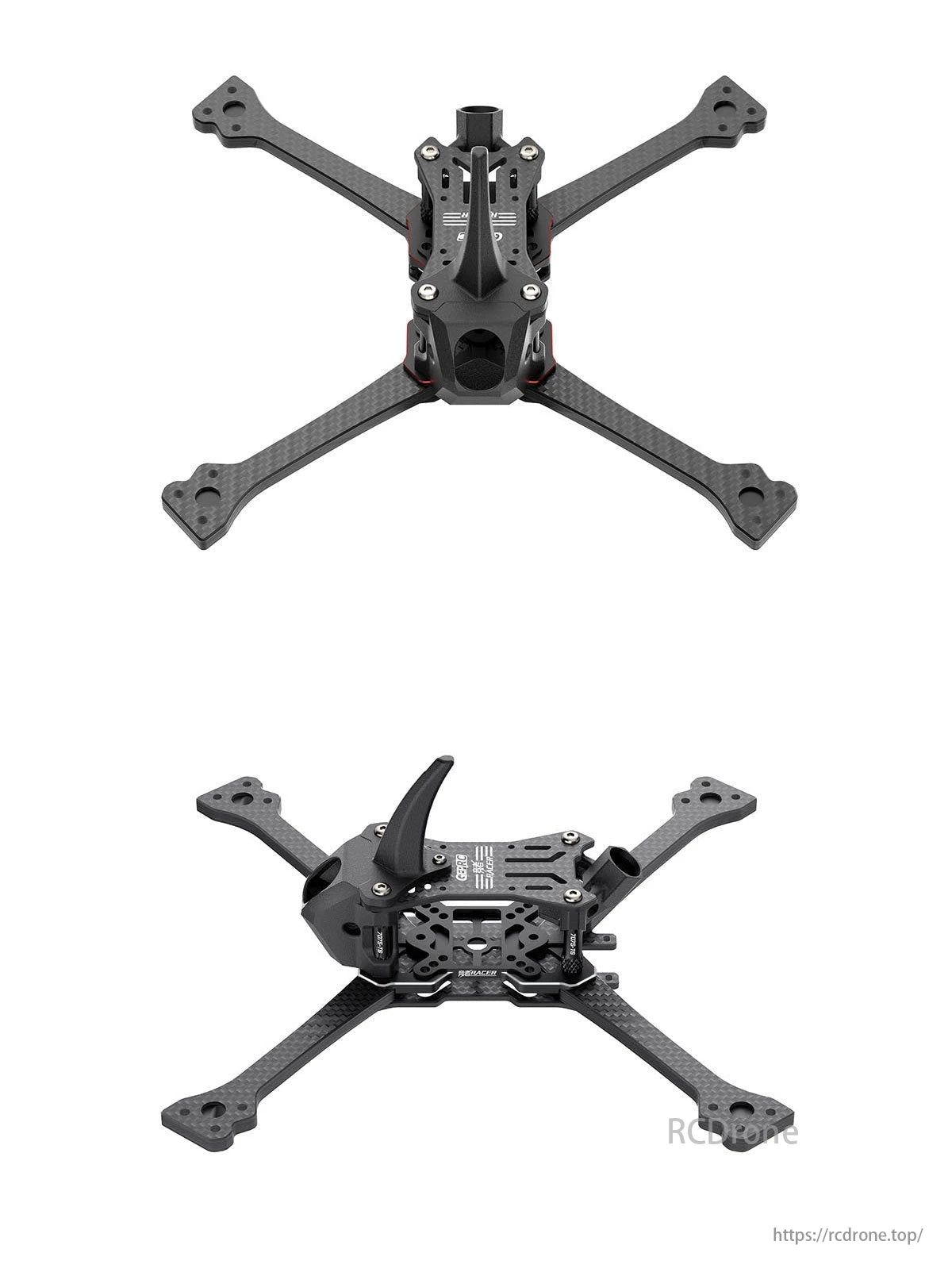

Cuando el dron FPV convencional no alcanza la velocidad en las carreras FPV, se necesita un chasis de carreras especialmente diseñado para la competición. Así nació el GEPRC Racer.

El marco Racer combina la férula de aleación de aluminio de aviación 7075-T6 y el procesamiento CNC de placa de carbono T700 de alto grado, y la estructura general es sólida. Se puede instalar un controlador de vuelo de 20*20 mm/25,5*25,5 mm/30,5*30,5 mm, y el orificio de montaje del motor es de 16*16 mm.

Característica

1. Férula de aleación de aluminio de aviación 7075 de alta resistencia
2. Material de placa de fibra de carbono T700
3. Diseño de soporte de aleta de tiburón, fácil de voltear después de un choque.
4. El diseño de liberación rápida del brazo es conveniente para el mantenimiento.
5. Orificio para tornillo M3 FC de 25,5 mm x 25,5 mm, compatible con la nueva pila GEPRC de 25,5 mm.
6. Compatible con HDZero VTX

Especificación:

• Modelo: RACER FPV Frame
• Cuadro: Cuadro GEP-RACER
• Dimensiones: 175 mm × 173 mm
• Distancia entre ejes: 208 mm
• Placa superior: 2,0 mm
• Placa de aluminio: 2,0 mm
• Placa inferior: 2,0 mm
• Grosor del brazo: 5,0 mm
• Tamaño de la columna de aluminio: M3*6*24 mm
• Orificio de montaje FC: 30,5 mm x 30,5 mm/25,5 mm x 25,5 mm/20 mm x 20 mm
• Orificio de montaje VTX: 20 mm x 20 mm
• Orificio de montaje del motor: 16 mm x 16 mm
• Espacio de instalación de la cámara: 14 mm
• Hélice: 5 pulgadas

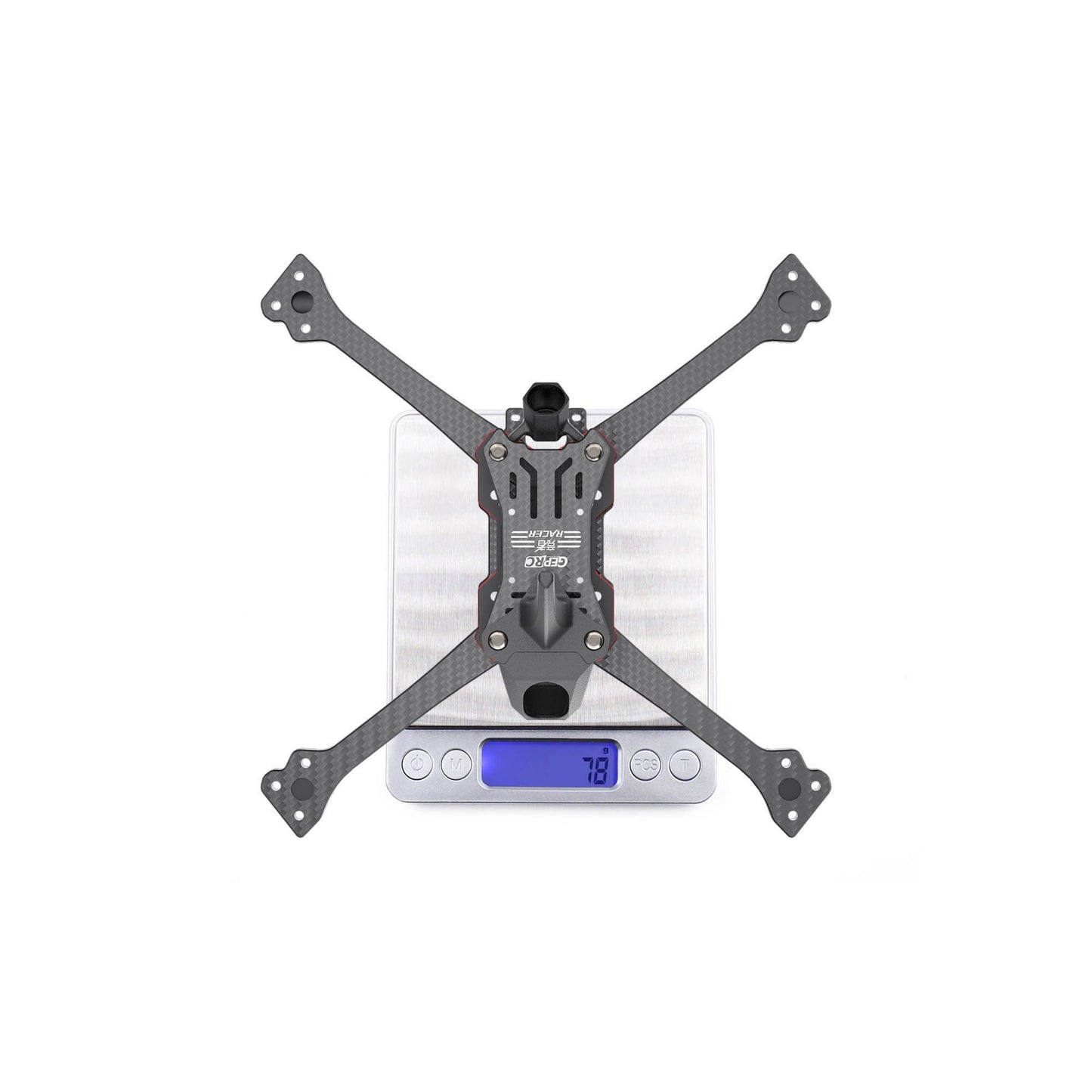

• Peso: 78 g ± 2 g

Incluye

1 x placa superior
1 x placa inferior
1 x placa de aluminio
1 x soporte para cámara
1 soporte de antena VTX
1 x Impresión de aleta de tiburón
4 columnas de aluminio M3*6*24 mm
2 bridas para cables de batería de 20 x 250 mm
2 almohadillas antideslizantes para batería
1 x paquete de tornillos
1 destornillador en forma de L de 1,5 mm
1 destornillador en forma de L de 2 mm

Detalles

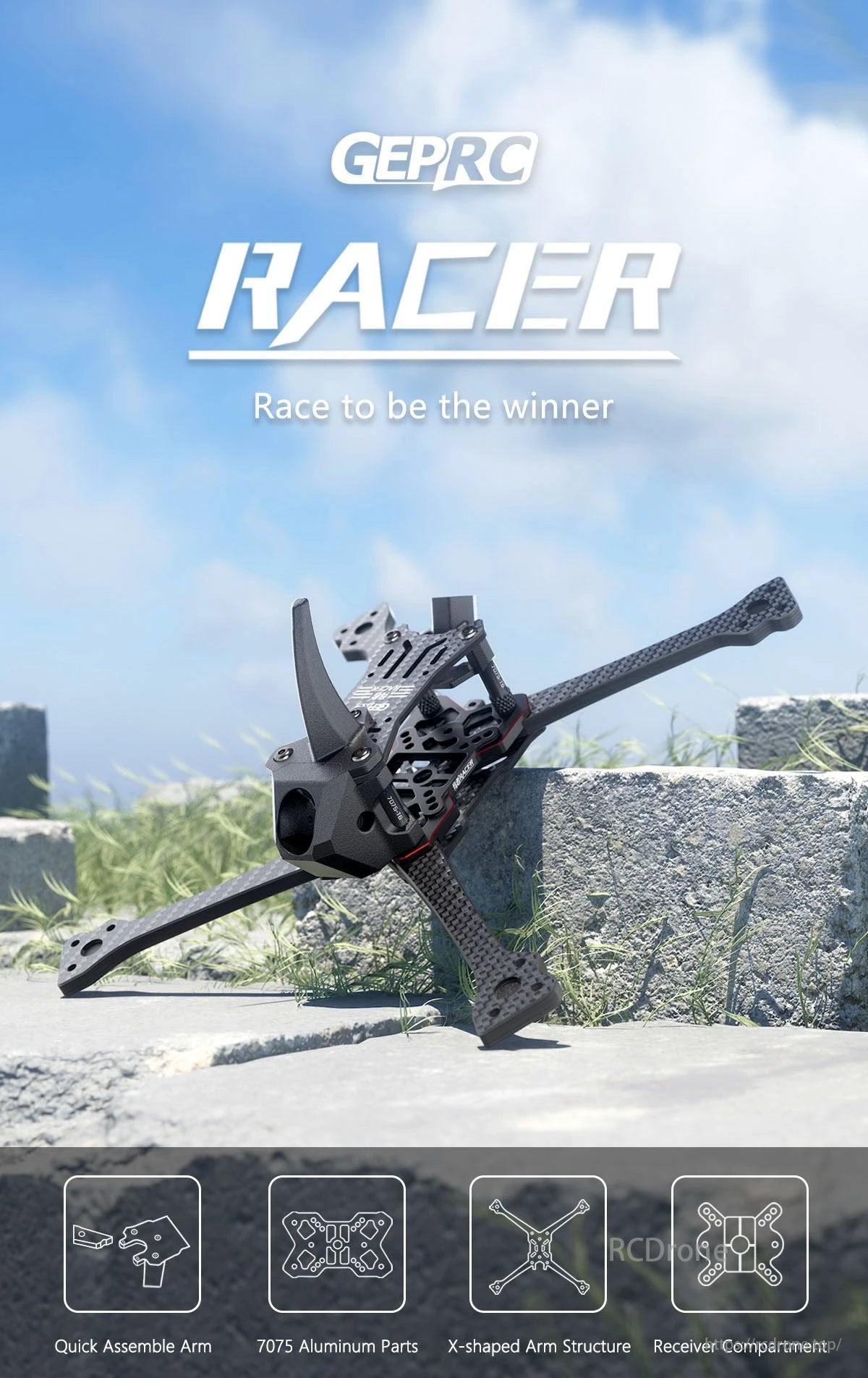

Estructura de dron FPV GEPRC RACER con brazos de montaje rápido, piezas de aluminio 7075, estructura de brazo en forma de X y compartimento para receptor.

Diseño de estructura X con brazo de máquina de alta resistencia de 5 mm y placa de carbono T700/3K para una resistencia superior.

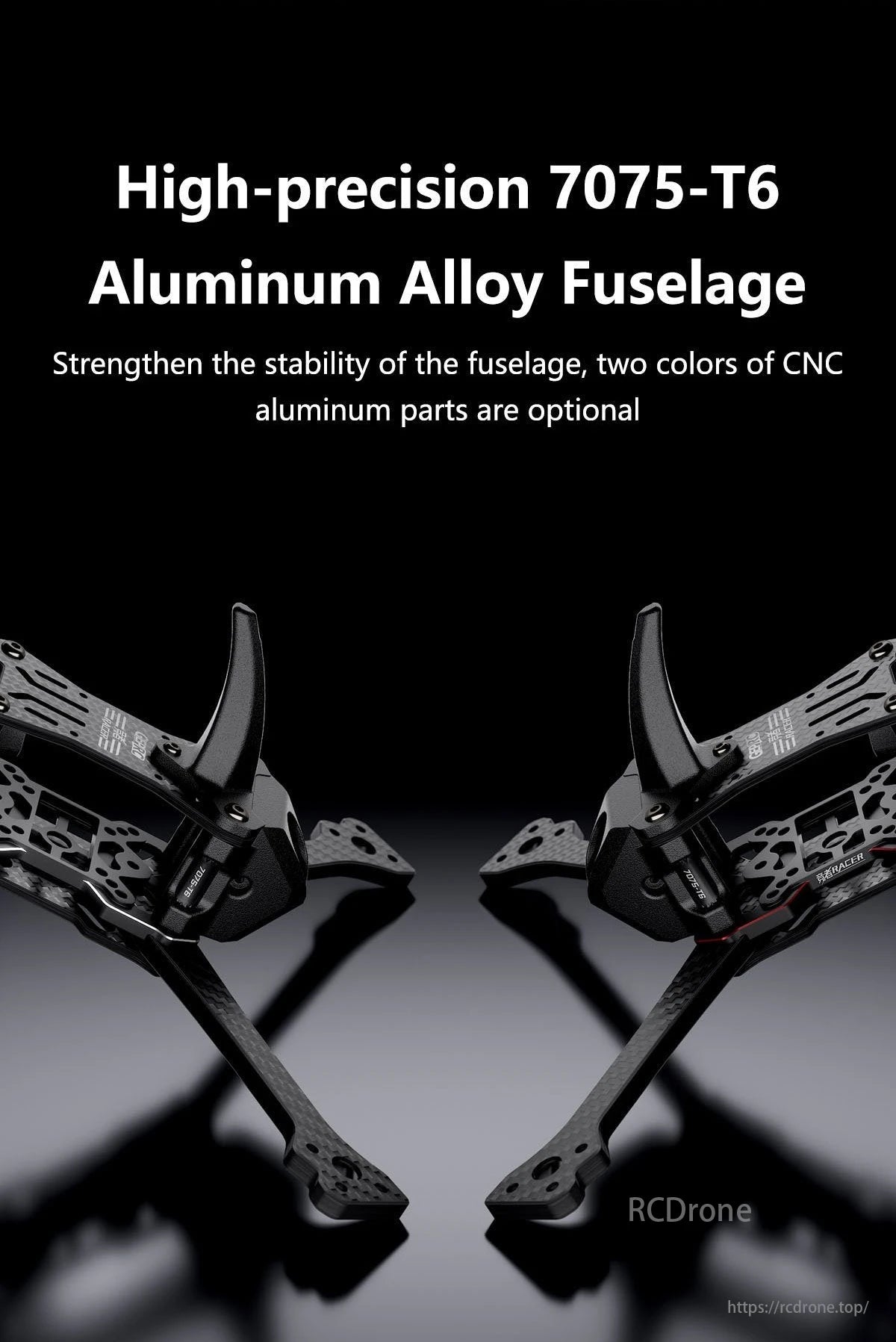

El fuselaje de aleación de aluminio 7075-T6 de alta precisión refuerza la estabilidad, con dos colores de piezas de aluminio CNC opcionales.

La columna de aluminio 7075-T6 de alta resistencia garantiza la integridad estructural. El chasis del dron está diseñado para ofrecer durabilidad y rendimiento.

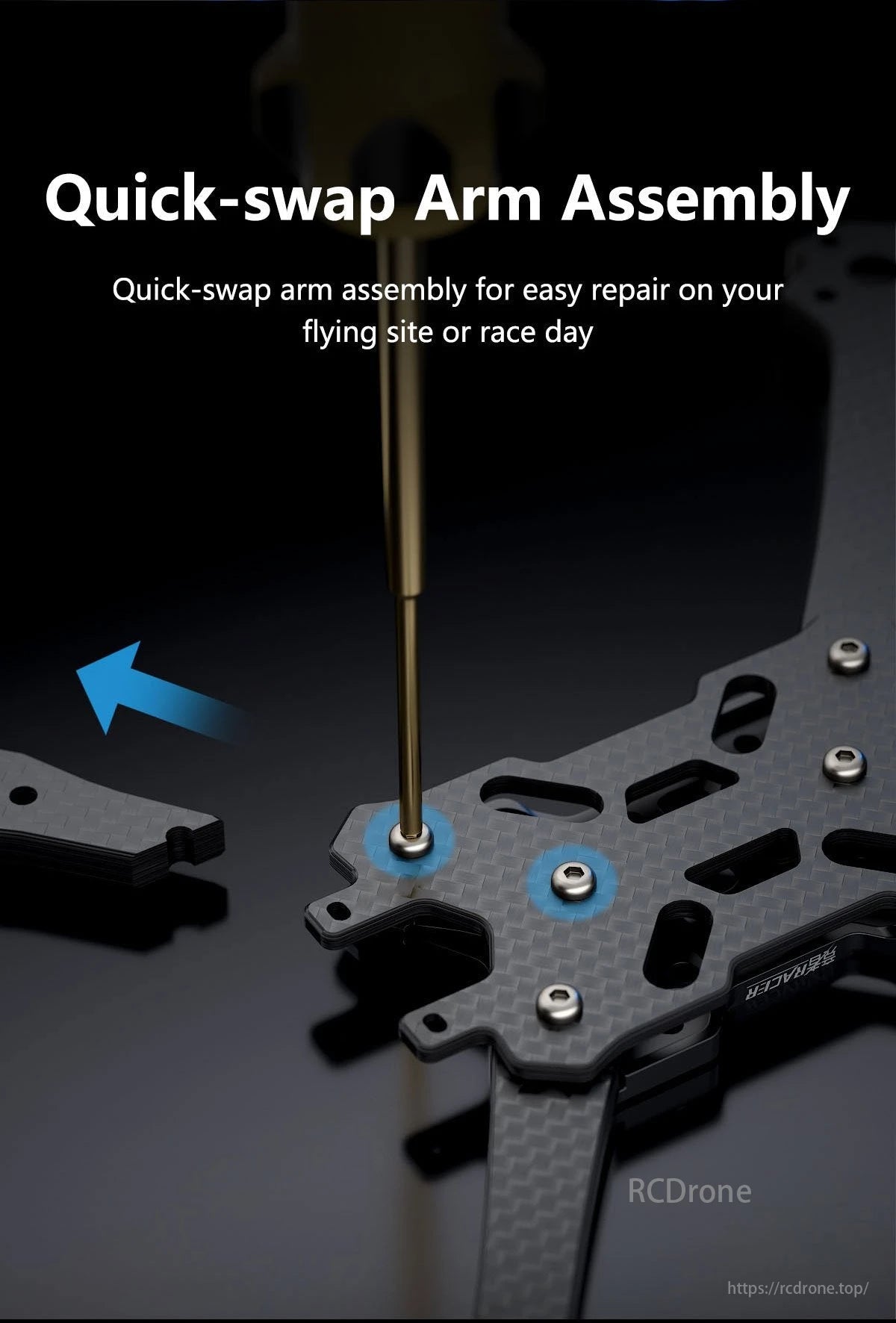

Conjunto de brazo de intercambio rápido para una fácil reparación en el lugar de vuelo o el día de la carrera.

Diseño de soporte de aleta de tiburón para voltear fácilmente después de accidentes en el marco del dron FPV GEPRC GEP-Racer de 5 pulgadas.

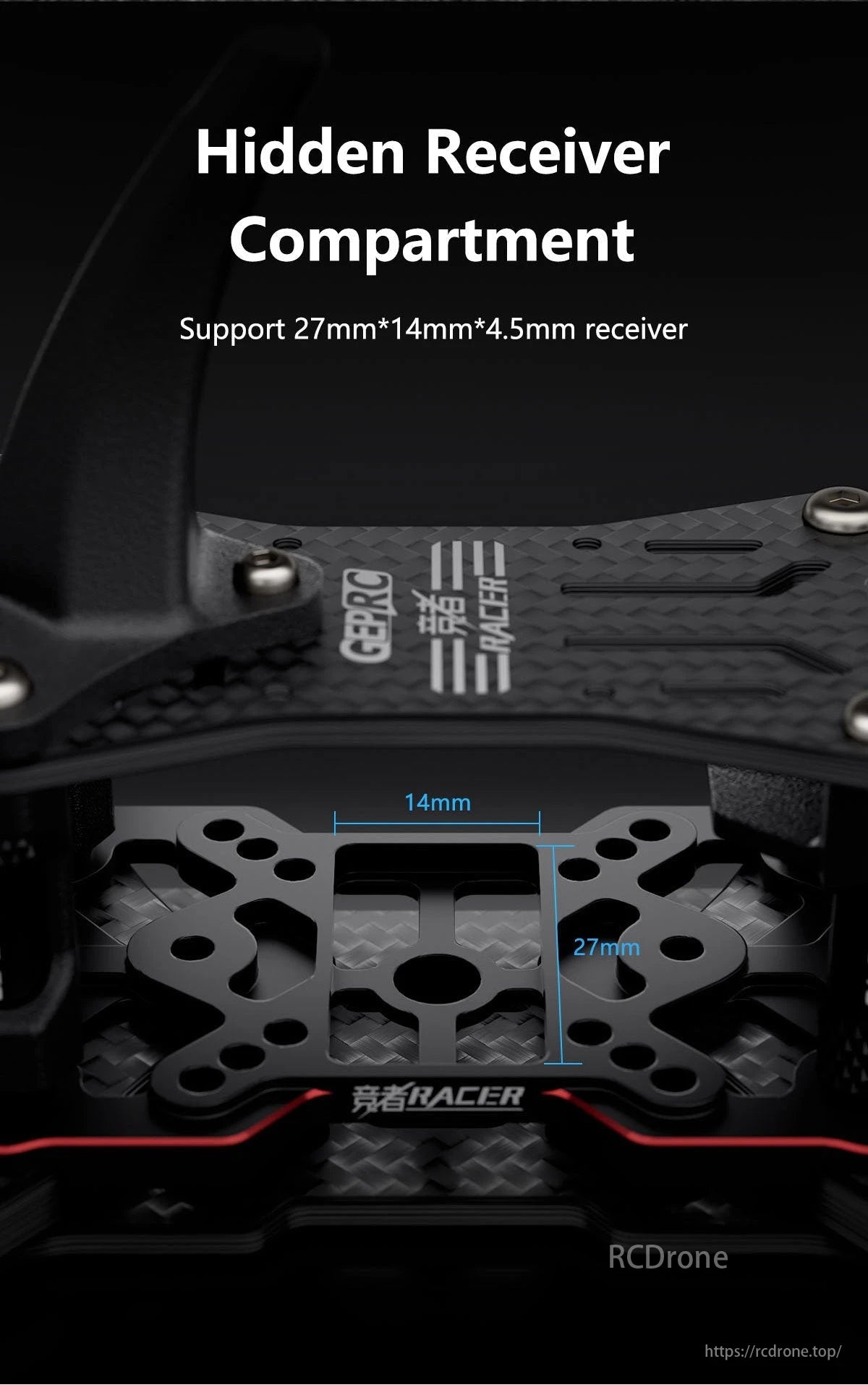

Marco para dron FPV GEPRC GEP-Racer de 208 mm de distancia entre ejes y 5 pulgadas con compartimento para receptor oculto, que admite un receptor de 27 mm x 14 mm x 4,5 mm, incluye detalles estructurales y marca.

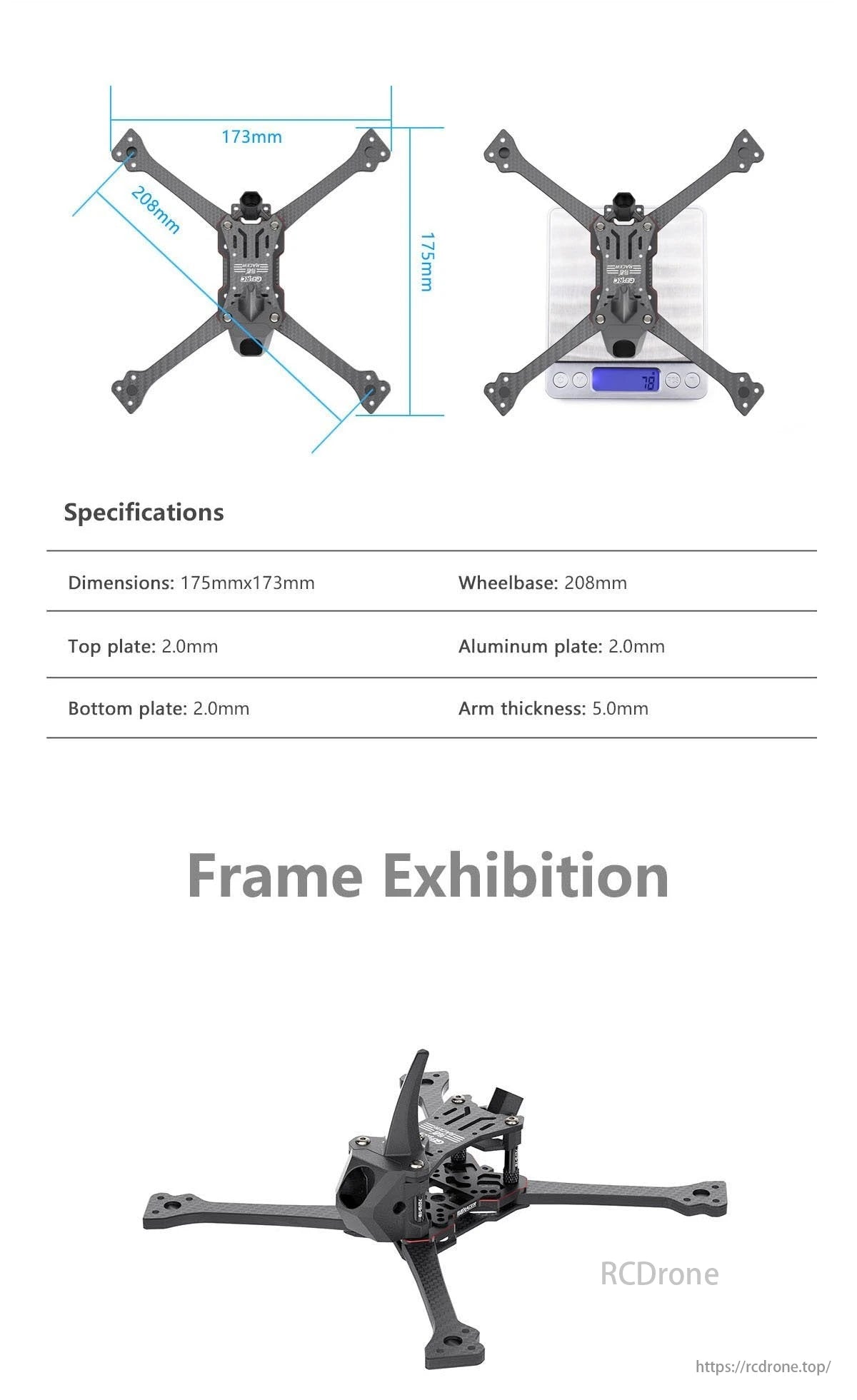

Bastidor para dron FPV GEPRC GEP-Racer de 5 pulgadas, distancia entre ejes de 208 mm, dimensiones: 175 x 173 mm, placas de 2 mm de grosor, brazos de 5 mm de grosor, placa de aluminio de 2 mm. Diseño mostrado.

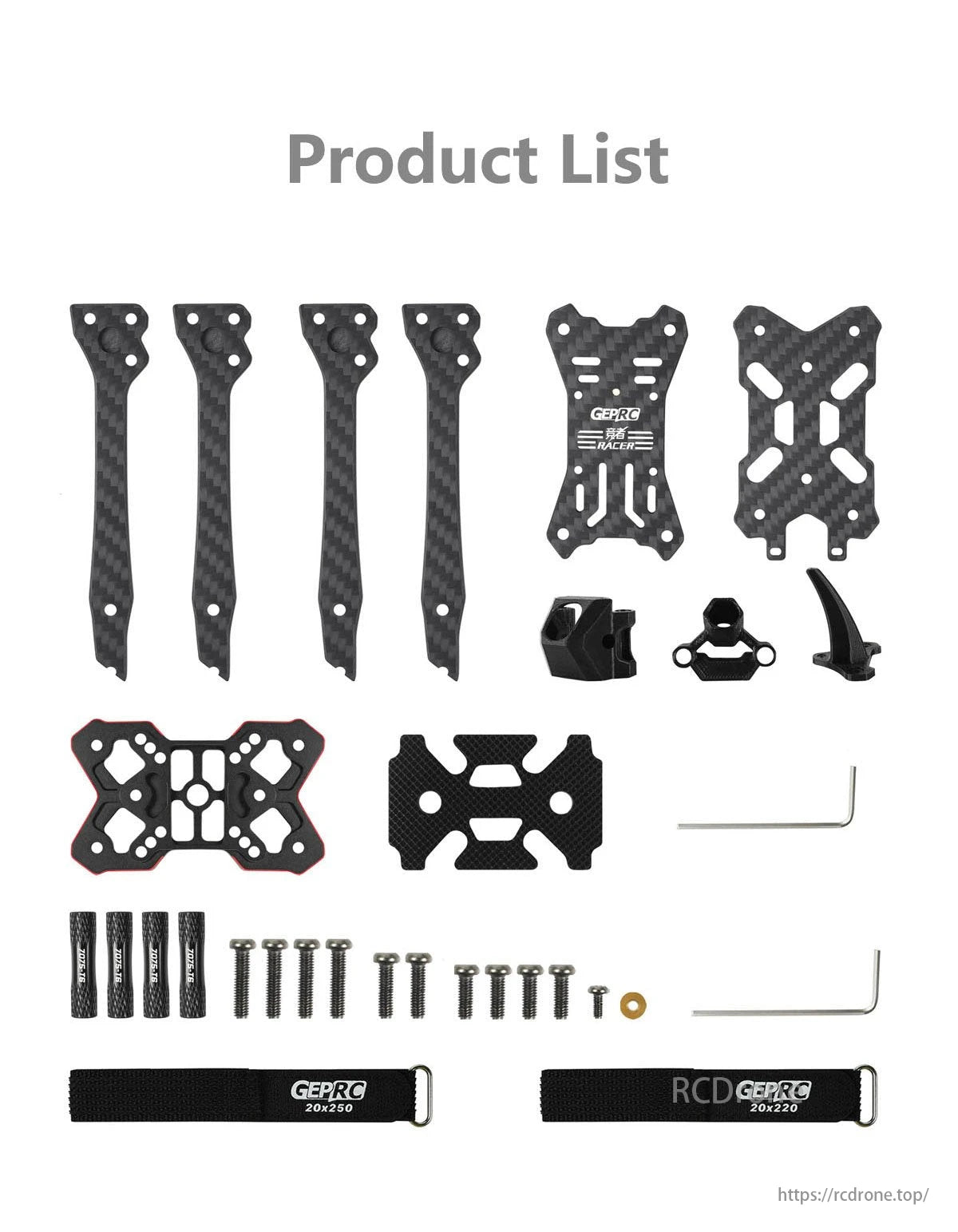

Lista de productos para componentes del marco del dron FPV de 5 pulgadas y distancia entre ejes de 208 mm GEPRC GEP-Racer.
