HEX Enlace aquí 5.Pantallas de 5 pulgadas ESPECIFICACIONES

Nombre de marca: NoEnName_Null

Origen: China continental

Material: Material compuesto

Piezas y accesorios de RC: Sistemas de radio

Tamaño: 217X106.5X31mm

Para tipo de vehículo: Aviones

Uso: Vehículos y juguetes de control remoto

Piezas/accesorios de actualización: Telemetría de vídeo

Dispositivos/periféricos de control remoto: Receptores

Suministros de herramientas: Clase ensamblada

Parámetros técnicos: Valor 2

Número de modelo: Enlace aquí

Atributos de tracción en las cuatro ruedas: Ensamblaje

Distancia entre ejes: Tornillos

Ancho de banda de señal: 20MHz / 10MHz

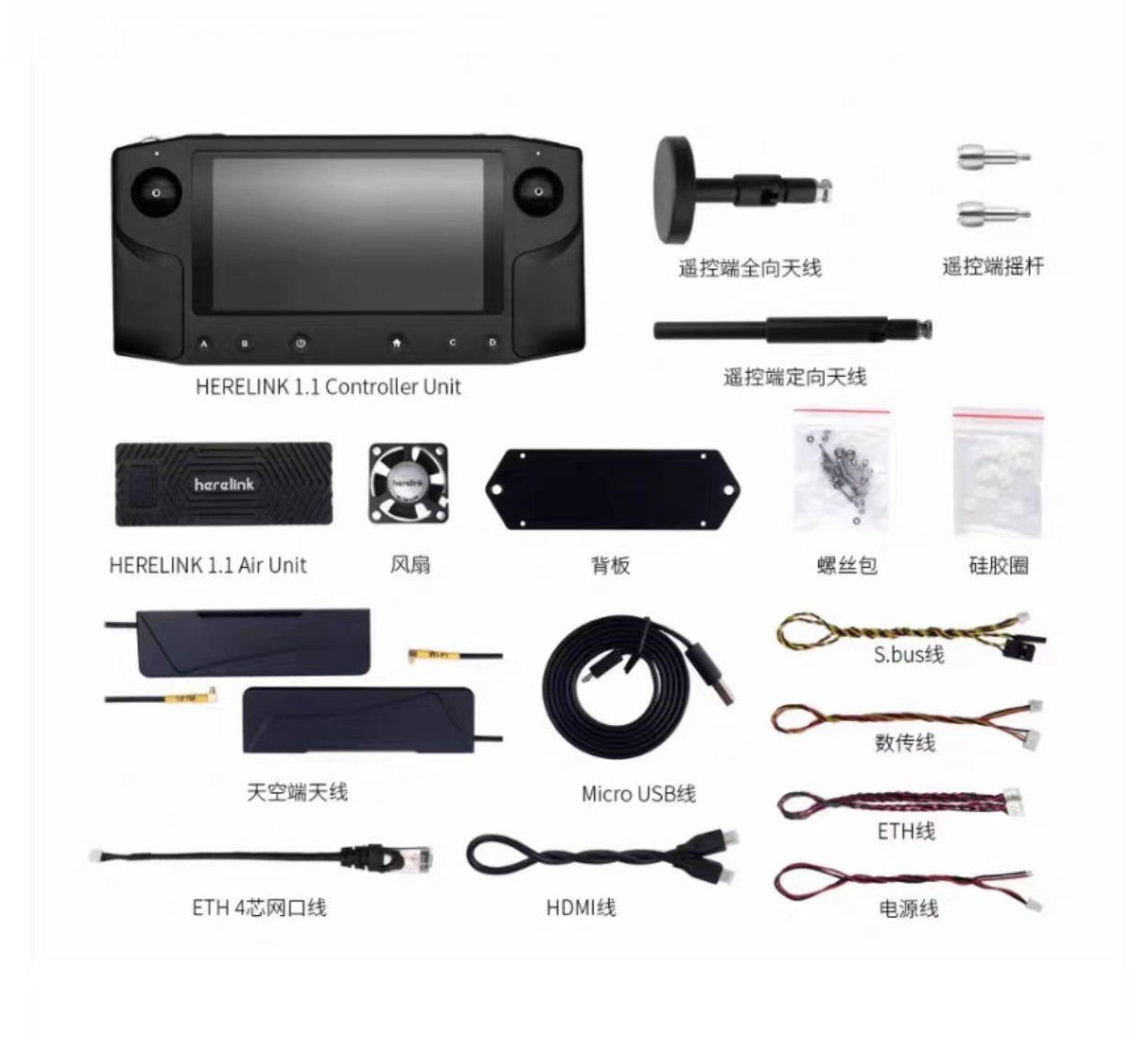

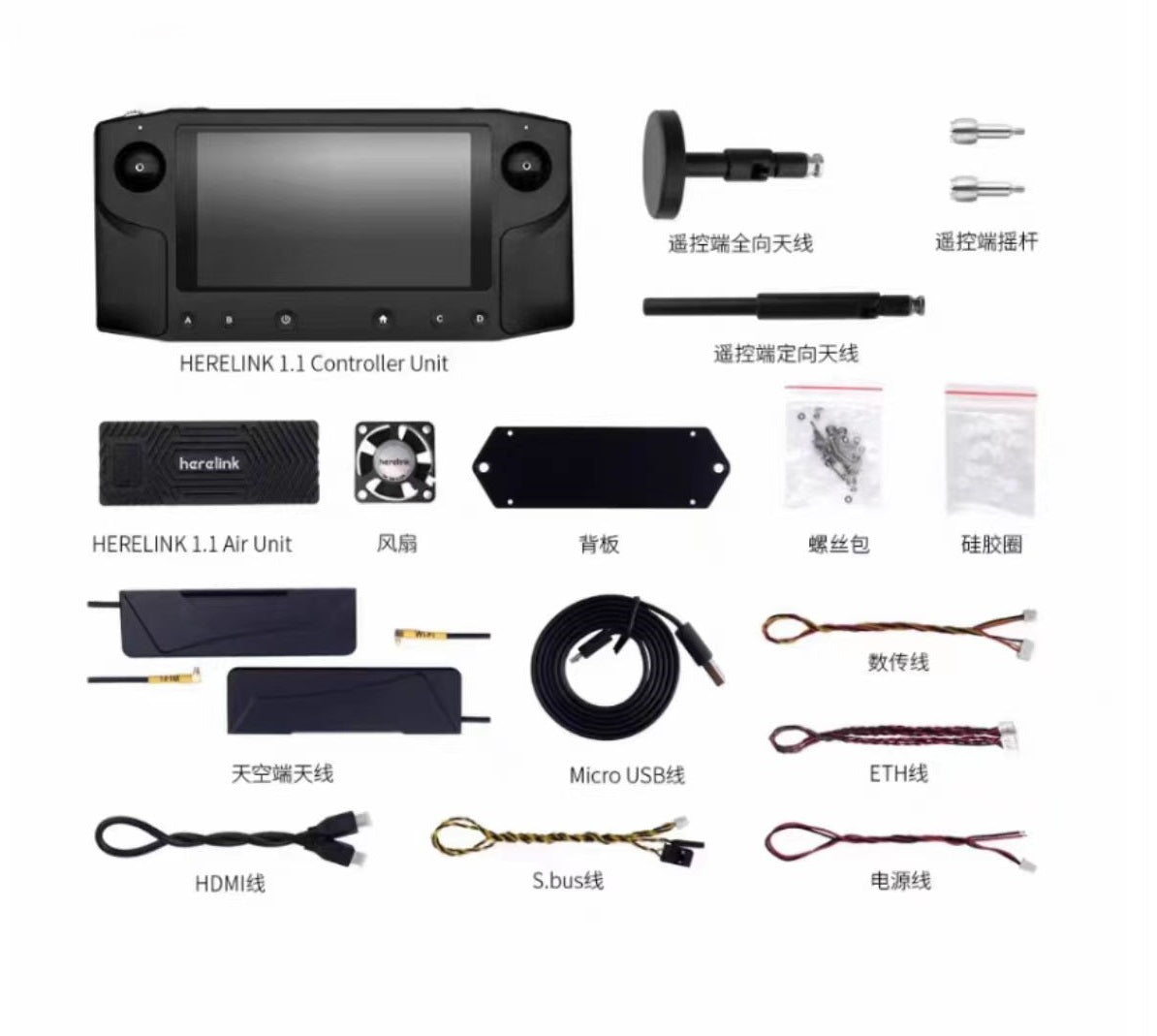

HEX Enlace aquí 5.Pantallas de 5 pulgadas 2.4GHz 20KM Sistema de transmisión de telemetría de video digital HD de largo alcance HDMI 1080P 30/60fps



De Hex y ProfiCNC, el equipo que le trajo el sistema GPS Pixhawk y The Cube, llega una solución todo en uno para transmisión de video HD de largo alcance. El sistema de transmisión de vídeo digital Herelink HD.



Este 2.El controlador de radio de 4 GHz con pantalla incorporada permite a los usuarios obtener video HD de largo alcance, telemetría y enlace de control de hasta 20 km. Utiliza el 2.Banda de 4GHz en LTE sobre WIFI. Esto permite una distancia de transmisión máxima. Supuestamente tiene un alcance de 20 km en FCC y 12 km en CE.



Los 5 grandes.La pantalla de 5" muestra multitud de opciones de control como imágenes en directo, configuración del piloto automático a través del control nativo QGround u otras aplicaciones GCS basadas en el sistema Mavlink.



La unidad aérea utiliza entre 5 y 12 V de potencia de entrada y tiene un único UART para la conexión al controlador de vuelo u otros accesorios Mavlink. Tanto la Unidad Aérea como el Radio Controlador están equipados con potentes procesadores Pinecone S1 de 4 núcleos de 2.2GHz y 4 núcleos adicionales más a 1.4GHz Esto permite toneladas de posibilidades para el uso de aplicaciones y el desarrollo futuro.



Características

   *Todo en uno: telemetría, vídeo y control

   *Hasta 20 km en modo FCC y 12 km en modo CE

   *2.Frecuencia de 4 GHz

   *Telemetría UART

   *Protocolo RC: SBUS, iBUS, ETC.

   *Compatible con Mavlink

   *Pantalla táctil

   *Entrada HDMI x2 para transmisión de vídeo 1080P a 60 fps

   *APP QGround control y API para desarrollo.

   *WIFI, Bluetooth y USB para conectar con otros dispositivos



Cámara recomendada:

Cámara Hawkeye Firefly Split 4K 160 grados FOV con grabación HD Mini DVR WDR Placa única Micrófono incorporado Salida AV de baja latencia USD 124.62 / pieza / lote 1

Videocámara Hawkeye Firefly Q6 4K HD FPV 120 gran angular 12M Pixel HD cámara de acción para ZMR250 QAV250 Drone USD 58.5 / pieza / lote 1

Cámara WDR 1080P con zoom 10X y salida HDMI/AV, OSD, DVR, instantánea y reproducción para fotografía aérea FPV UAV USD 269.9/bolsa/lote 1

FPV 1/4 CMOS 18X WDR Zoom 1080P HD Cámara gran angular PAL NTSC con HDMI DVR USD 338 / pieza / lote 1

TSHD10T3 Gimbal estabilizado de tres ejes Zoom óptico de 10x Imagen térmica infrarroja + cámara HDMI visible visión doble para UAV USD 2689.28 / pieza / lote 1

Especificaciones

Unidad aérea y controlador



Procesador: SoC - Pinecone S1 AP: 4 x núcleos grandes, Cortex A53, 2.2GHz 4 x núcleo pequeño, Cortex A53, 1.GPU de 4 GHz: 4 núcleos, Malí-

T860 SDR: A7 + DSP Almacenamiento: Cielo: LPDDR3: 1GB Tierra: LPDDR3: 2GB Cielo/Tierra: EMMC: 4GB

Distancia de transmisión: FCC 20 km CE / SRRC 12 km Retardo de transmisión de imagen: ≤ 110 ms Transmisión de imagen: 720p@30fps Transmisión de 1080p@30 / 60 fps

Banda de frecuencia: 2.ISM de 4 GHz Sensibilidad de recepción: -99dBm@20MHz BW Recuperación de interferencia: < 1 s

Unidad Aérea



Apariencia: placa central + placa secundaria de video + estructura de la placa secundaria RF

Entre ellos, la placa secundaria de video completa la función de puente de entrada de la señal HDMI.

La placa secundaria de RF completa la función de transmitir y recibir señales

Conexión del conector M2 (E) entre la placa secundaria y el núcleo

Talla: 78.5x30x13mm

Micro HDMI x 2: Entrada para señales de vídeo de cámara externa

Interfaz de 2 pines x 1: interfaz de entrada de alimentación de 5 V-12 V

Interfaz de 3 pines x 1:3.Interfaz UART de nivel 3V / 5V

Interfaz de 4 pines x 1: dos 3.Conectores de salida RC de nivel 3V (S.autobús en fase, S.inversión de bus o salida de señal PPM, control de terminal de tierra)

Micro USB x 1: para depurar actualizaciones, admite modo OTG

Ojo de cerradura x 1: para restablecer la frecuencia y el estado

Indicador x 2: se utiliza para indicar la frecuencia y el estado de la imagen

Conector de antena MMCX x 2: se utiliza para transmisión de señales y comunicación terrestre

Ancho de banda de señal: 20MHz / 10MHz

Consumo de energía: el consumo de energía promedio del módulo de una sola cara es inferior a 4W

Controlador



Carcasa: plástico

Dimensiones: 217 × 106.5 × 31 mm (toda la máquina no contiene antena externa ni balancín)

Pantalla: 5.Pantalla táctil capacitiva de 46 pulgadas, 1080P, 16 millones de colores

Audio: altavoz incorporado × 1, micrófono incorporado × 2

Control remoto: balancín × 2, rueda de desplazamiento × 1, botón inferior × 6, con retroiluminación, botón superior × 1 (derecha)

Comunicación: BT / WIFI / GPS 2.Transmisión de mapas 4G terrestre

Luz indicadora: lámpara tricolor superior × 2 (izquierda, derecha)

Interfaz: MicroUSB×1, TFlash×1 (admite expansión máxima de 64G)

Antena: Orientación (5dBi) × 1 desmontable, omnidireccional (2dBi) × 1 desmontable

Antena wifi incorporada, antena GPS incorporada, interfaz de antena GPS externa

Alimentación: Batería Lipo incorporada de 4950 mAh

Carga: admite puerto micro USB carga de corriente de 5v 2A

Consumo de energía: el consumo de energía promedio no supera los 4 W (solo funciona la transmisión de imágenes, brillo de pantalla medio, WiFi apagado, GPS apagado)
