Kit de marco FPV HGLRC MY10 de 10 pulgadas, distancia entre ejes de 415 mm, brazos de 7 mm, soporte VTX de 30.5/25.5/20 mm
Kit de marco FPV HGLRC MY10 de 10 pulgadas, distancia entre ejes de 415 mm, brazos de 7 mm, soporte VTX de 30.5/25.5/20 mm
HGLRC
No se pudo cargar la disponibilidad de retiro
Descripción

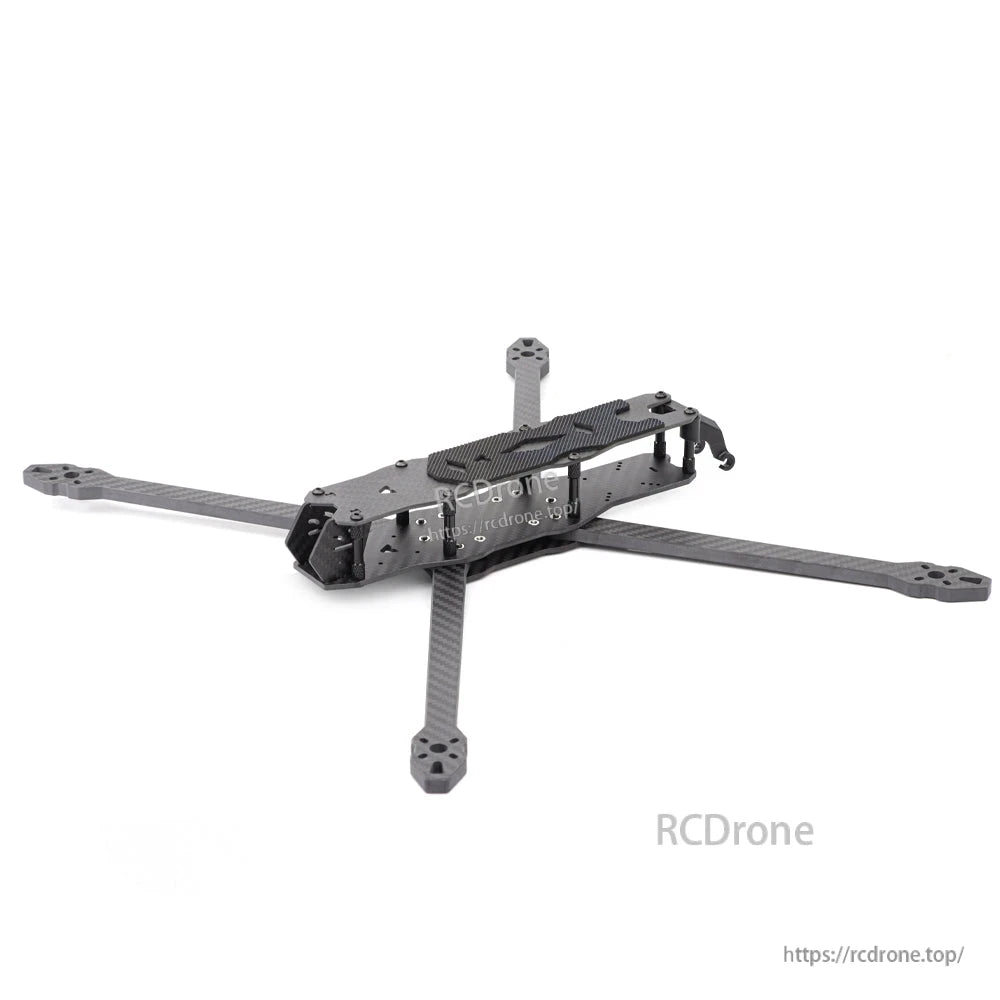

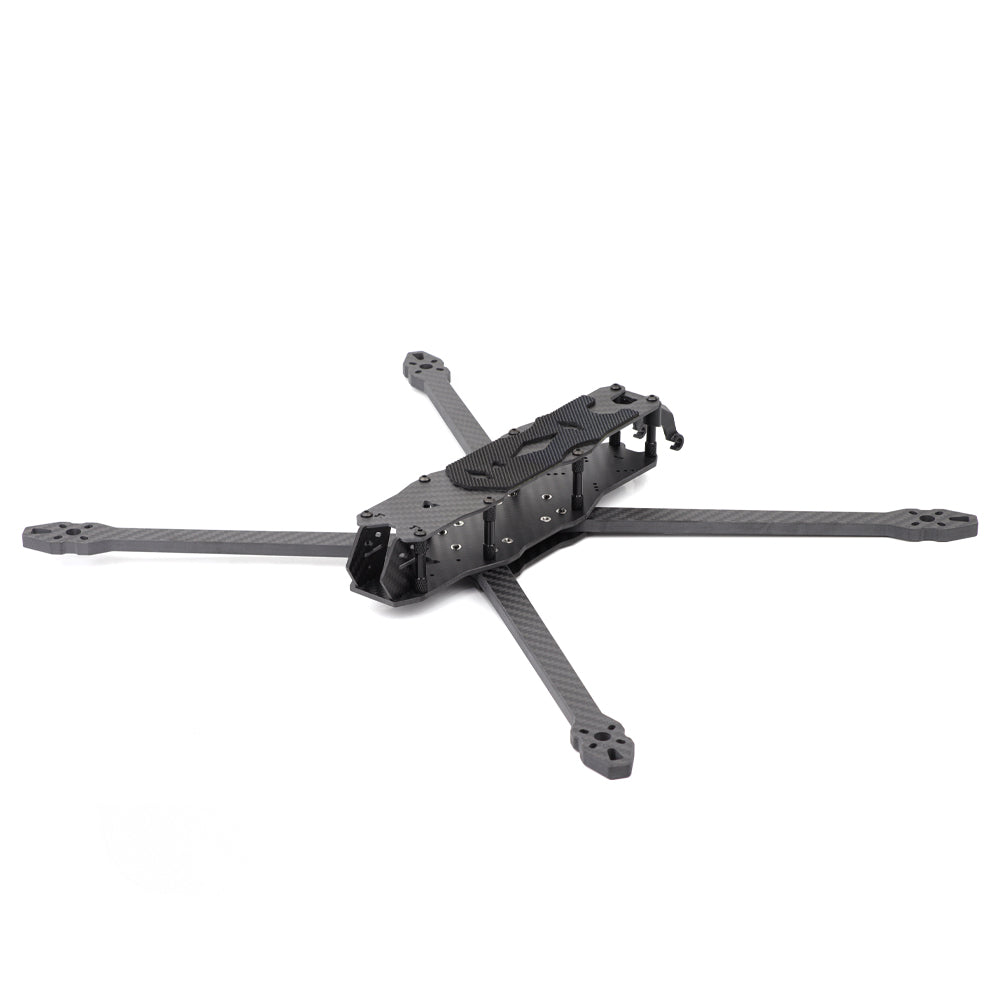

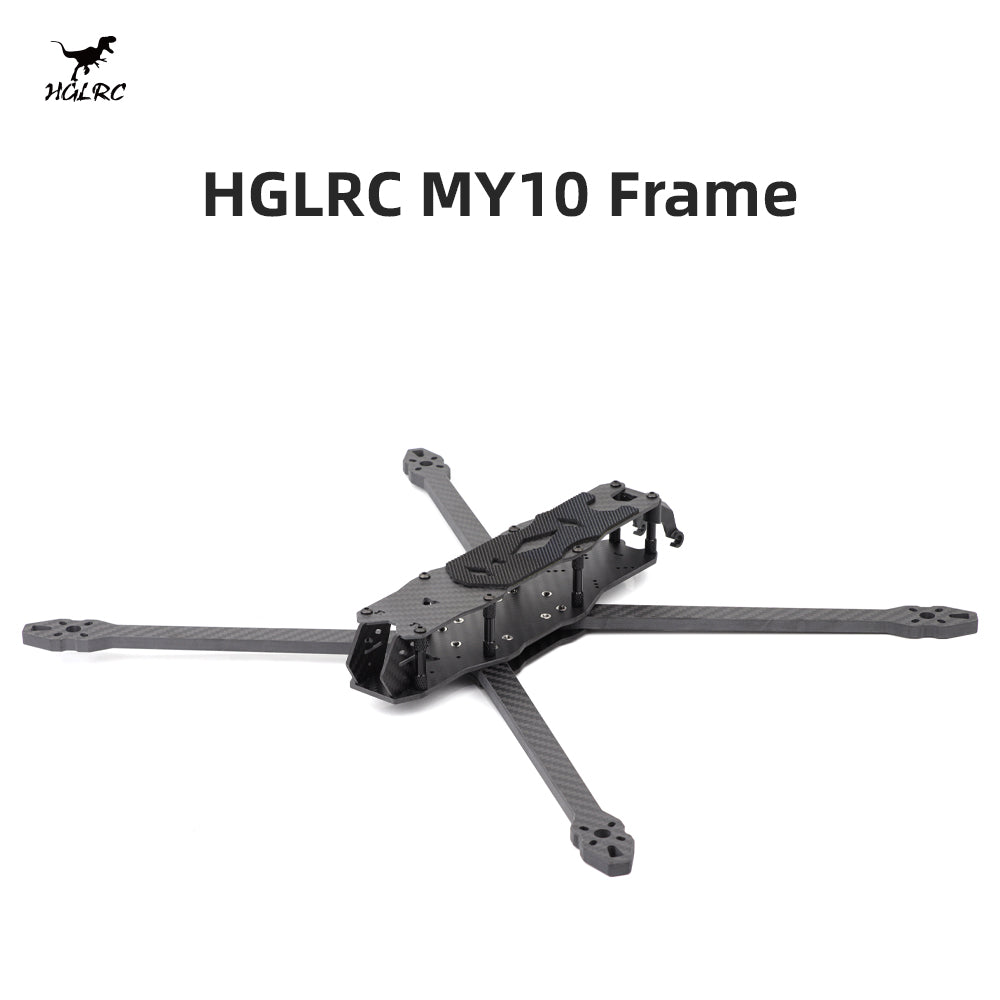

HGLRC MY10 es un marco FPV de 10 pulgadas diseñado para construcciones de largo alcance y orientadas a la carga útil. Utiliza un diseño de distancia entre ejes de 415 mm y admite patrones de montaje comunes de FC/VTX para una selección flexible de componentes.
Características clave
- Orificios de montaje VTX de múltiples patrones: 30.5mm x 30.5mm (M3), 25.5mm x 25.5mm (M2), 20mm x 20mm (M2)
- Orificios de montaje de FC: 30.5mm x 30.5mm (M3)
- Orificios de montaje del motor: 16mm x 16mm (M3)
- Espaciado de montaje de la cámara: 19-20mm
- Grosor de la placa/brazo establecido para construcciones de 10 pulgadas (placas de 2mm/3mm, brazos de 7mm)

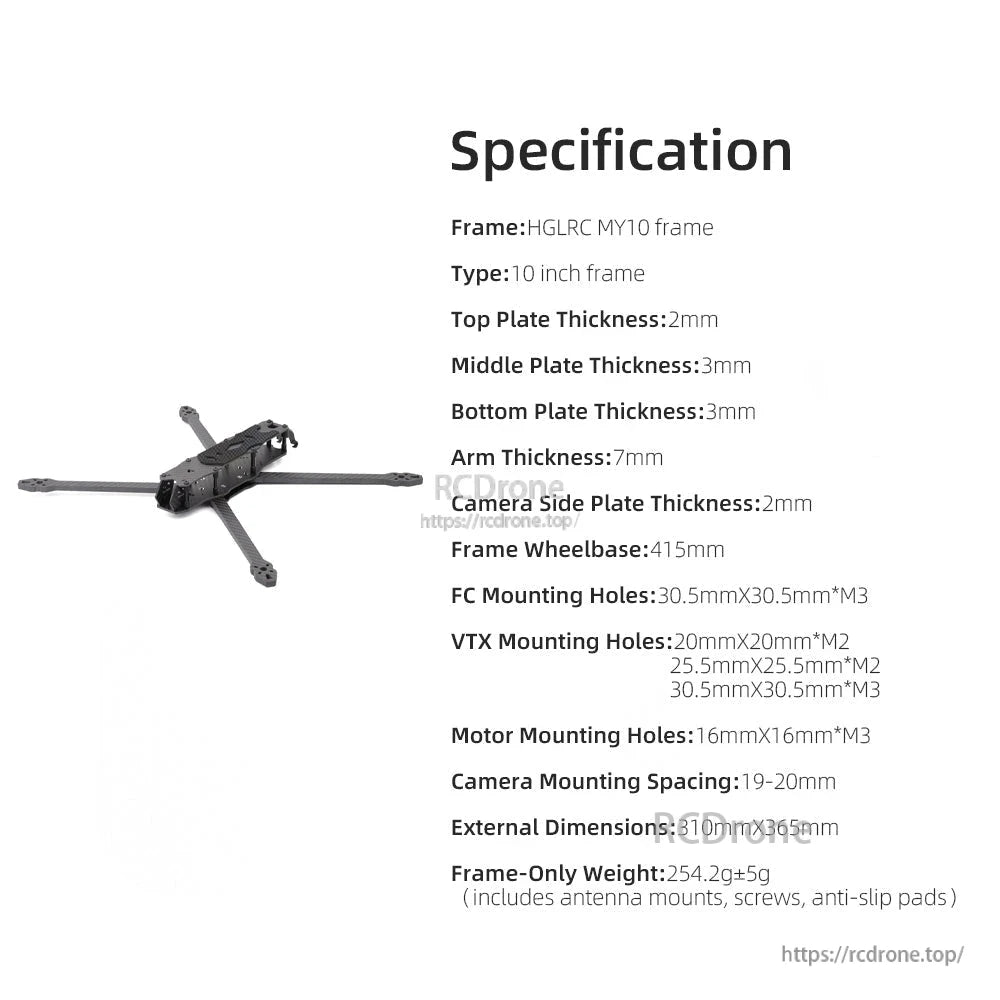

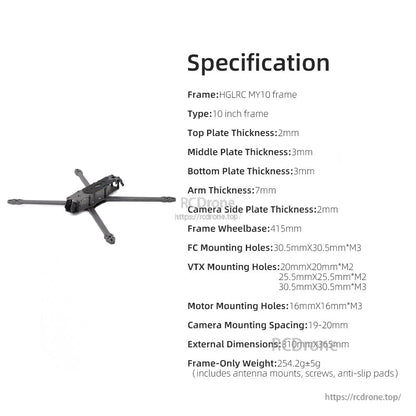

Especificaciones
| Marco | Marco HGLRC MY10 |
| Tipo | Marco de 10 pulgadas |
| Grosor de la placa superior | 2mm |
| Grosor de la placa media | 3mm |
| Grosor de la placa inferior | 3mm |
| Grosor del brazo | 7mm |
| Grosor de la placa lateral de la cámara | 2mm |
| Distancia entre ejes del marco | 415mm |
| Orificios de montaje de FC | 30.5mm x 30.5mm (M3) |
| Orificios de montaje de VTX | 20mm x 20mm (M2); 25.5mm x 25.5mm (M2); 30.5mm x 30.5mm (M3) |
| Orificios de montaje del motor | 16mm x 16mm (M3) |
| Espaciado de montaje de la cámara | 19-20mm |

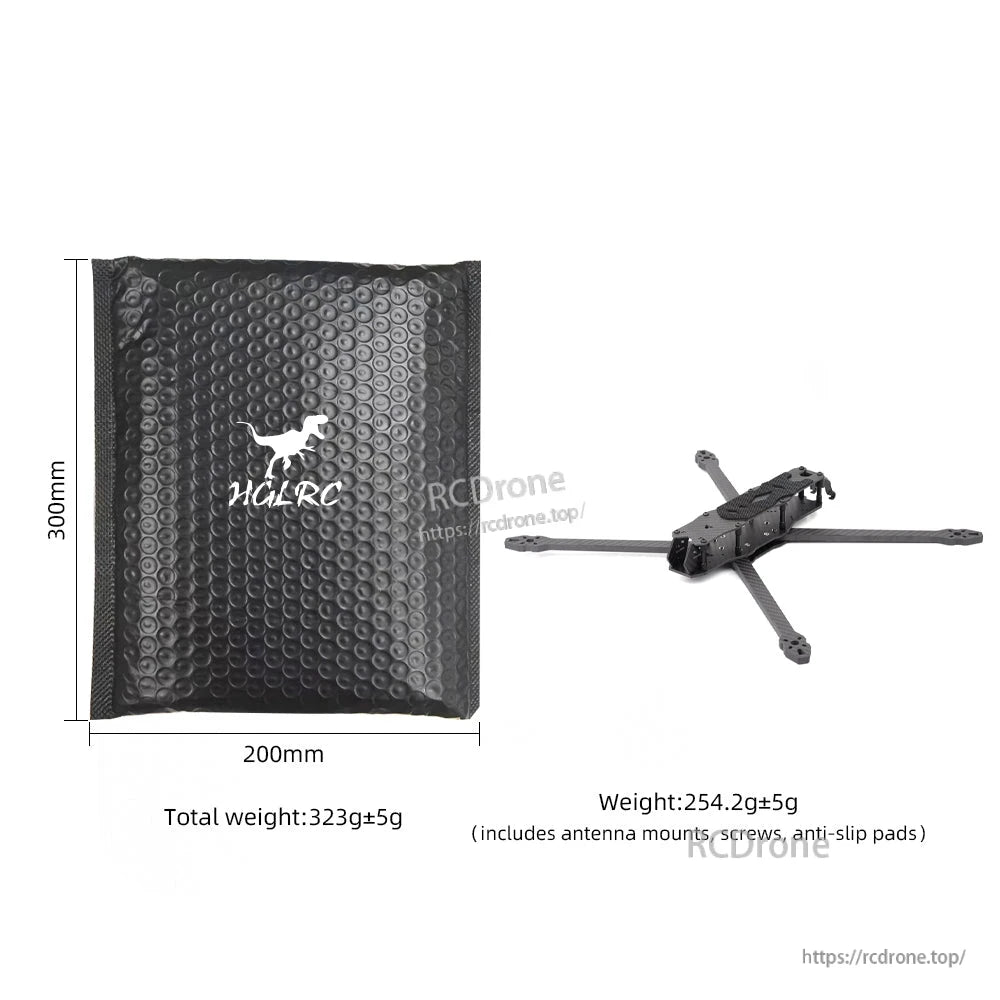

| Dimensiones externas | 310mm x 365mm |
| Peso solo del marco | 254.2g ±5g (incluye montajes de antena, tornillos, almohadillas antideslizantes) |
| Peso total | 323g ±5g |

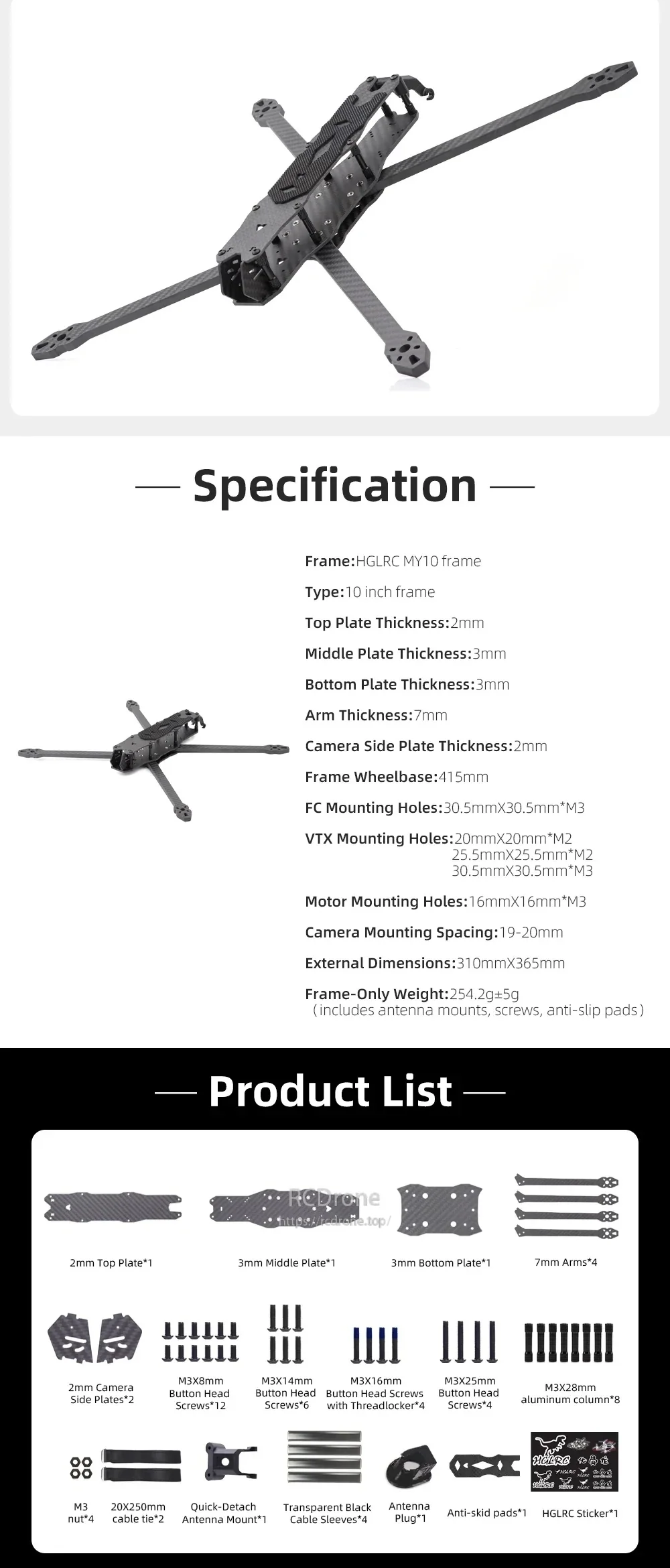

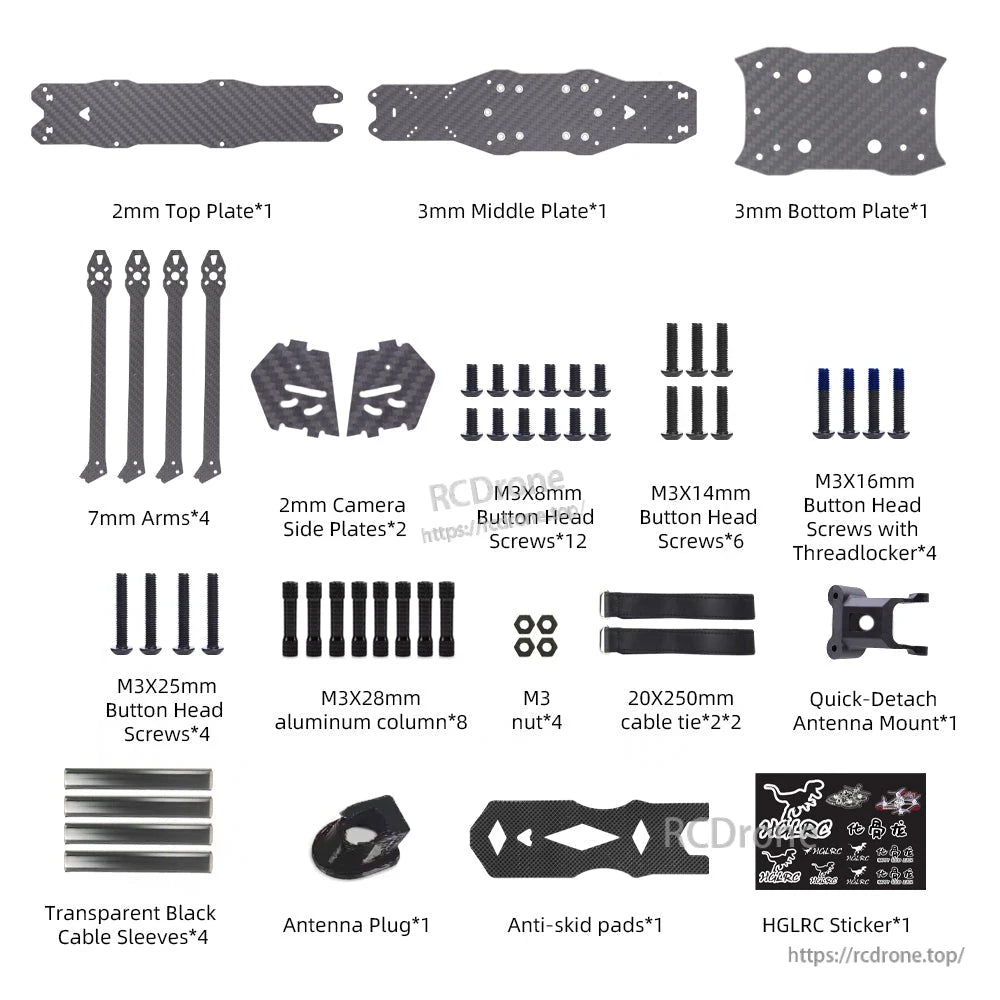

Qué incluye
- Placa superior de 2mm x1
- Placa media de 3mm x1
- Placa inferior de 3mm x1
- Brazos de 7mm x4
- Placas laterales de cámara de 2mm x2
- Tornillos de cabeza de botón M3x8mm x12
- Tornillos de cabeza de botón M3x14mm x6
- Tornillos de cabeza de botón M3x16mm (con fijador de rosca) x4
- Tornillos de cabeza de botón M3x25mm x4
- Columna de aluminio M3x28mm x8
- Tuerca M3 x4
- 20 x 250mm bridas x2
- Montaje de antena de liberación rápida x1
- Fundas de cable negras transparentes x4
- Conector de antena x1
- Almohadillas antideslizantes x1
- Pegatina HGLRC x1

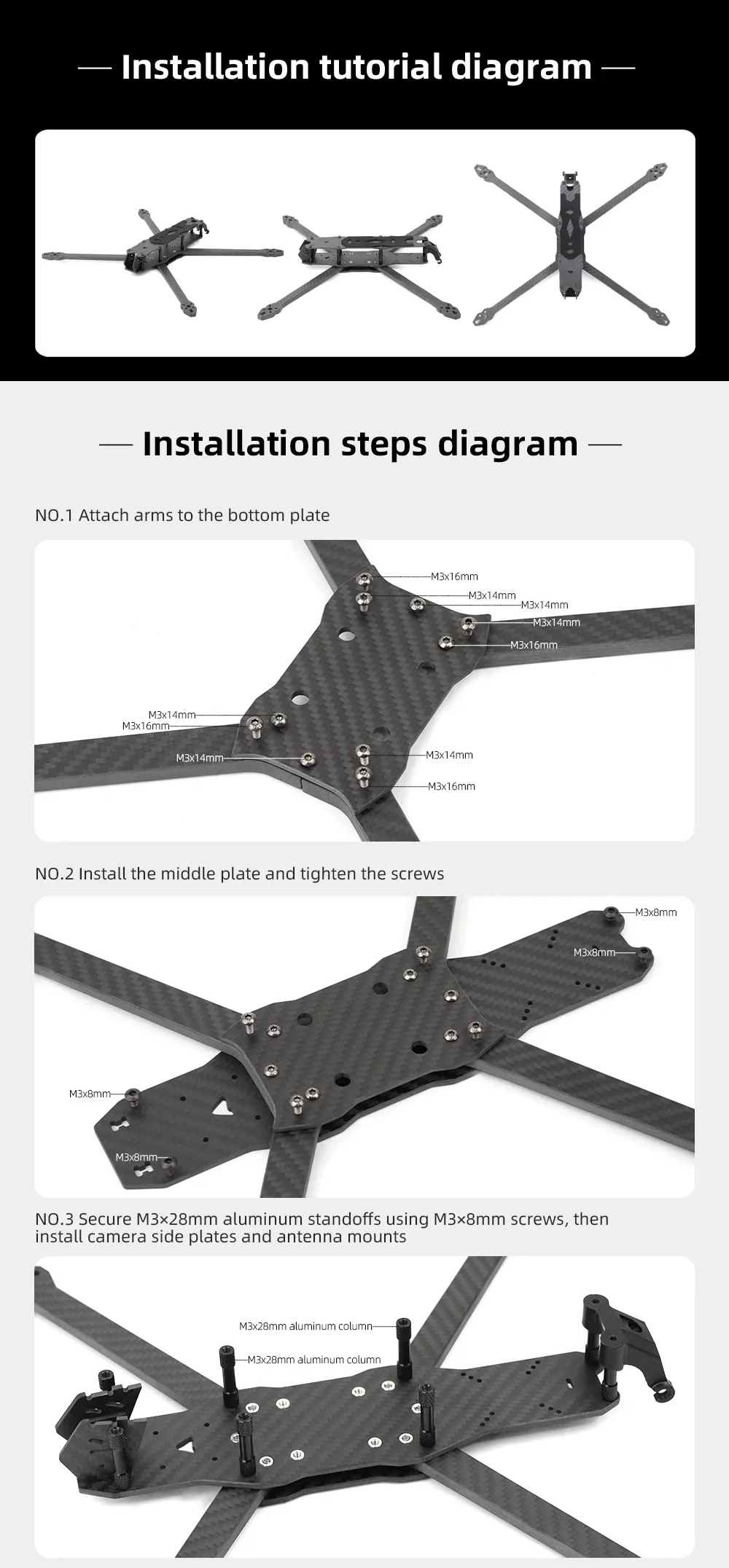

Notas de instalación
- Adjunte los brazos a la placa inferior utilizando tornillos M3x14mm y M3x16mm.
- Instale la placa del medio y apriete los tornillos.
- Asegure los espaciadores de aluminio M3x28mm utilizando tornillos M3x8mm, luego instale las placas laterales de la cámara y los soportes de antena.

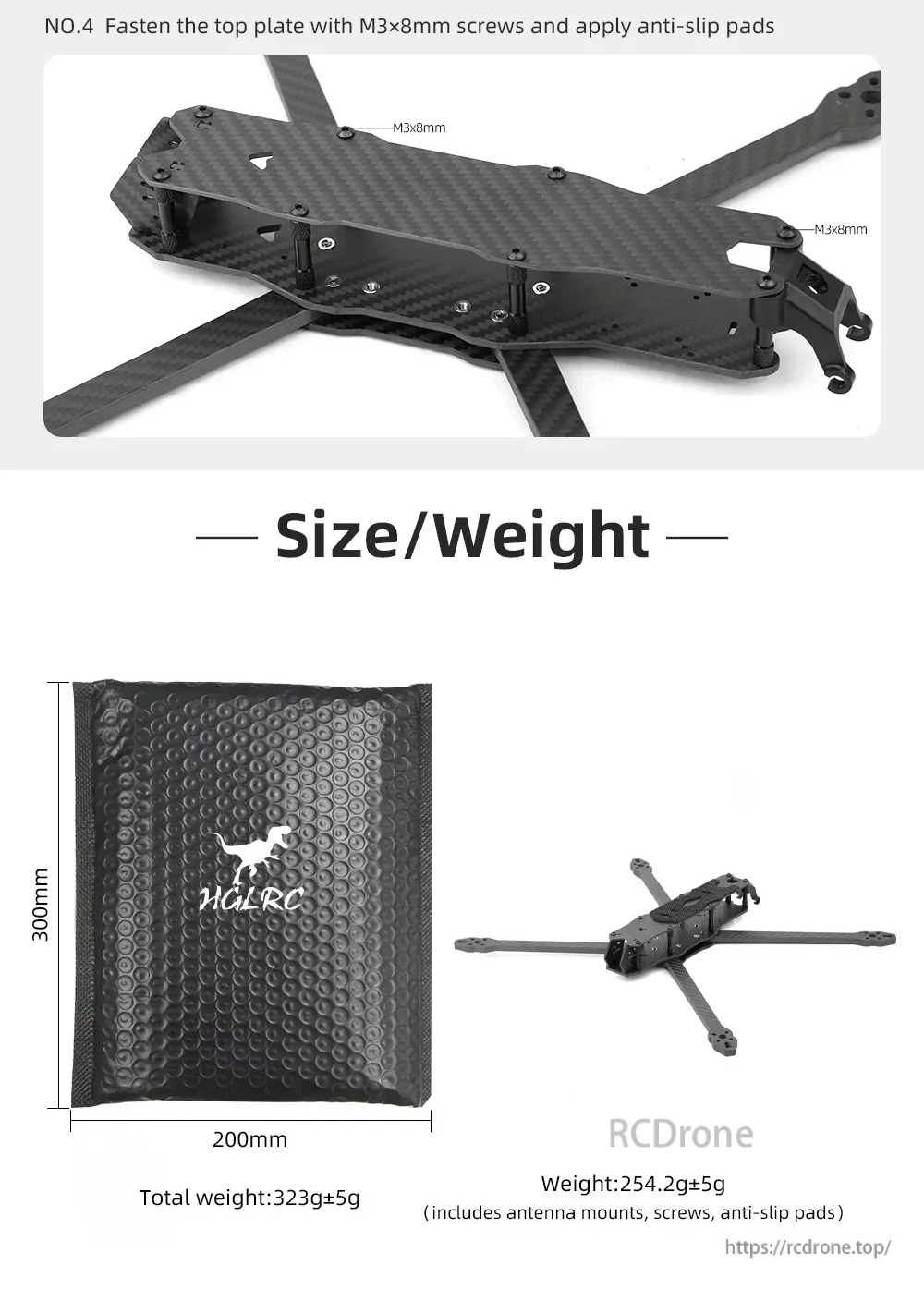

- Fije la placa superior con tornillos M3x8mm y aplique almohadillas antideslizantes.
Para preguntas de preventa o soporte de construcción, contacte support@rcdrone.top or visite https://rcdrone.top/.
Detalles

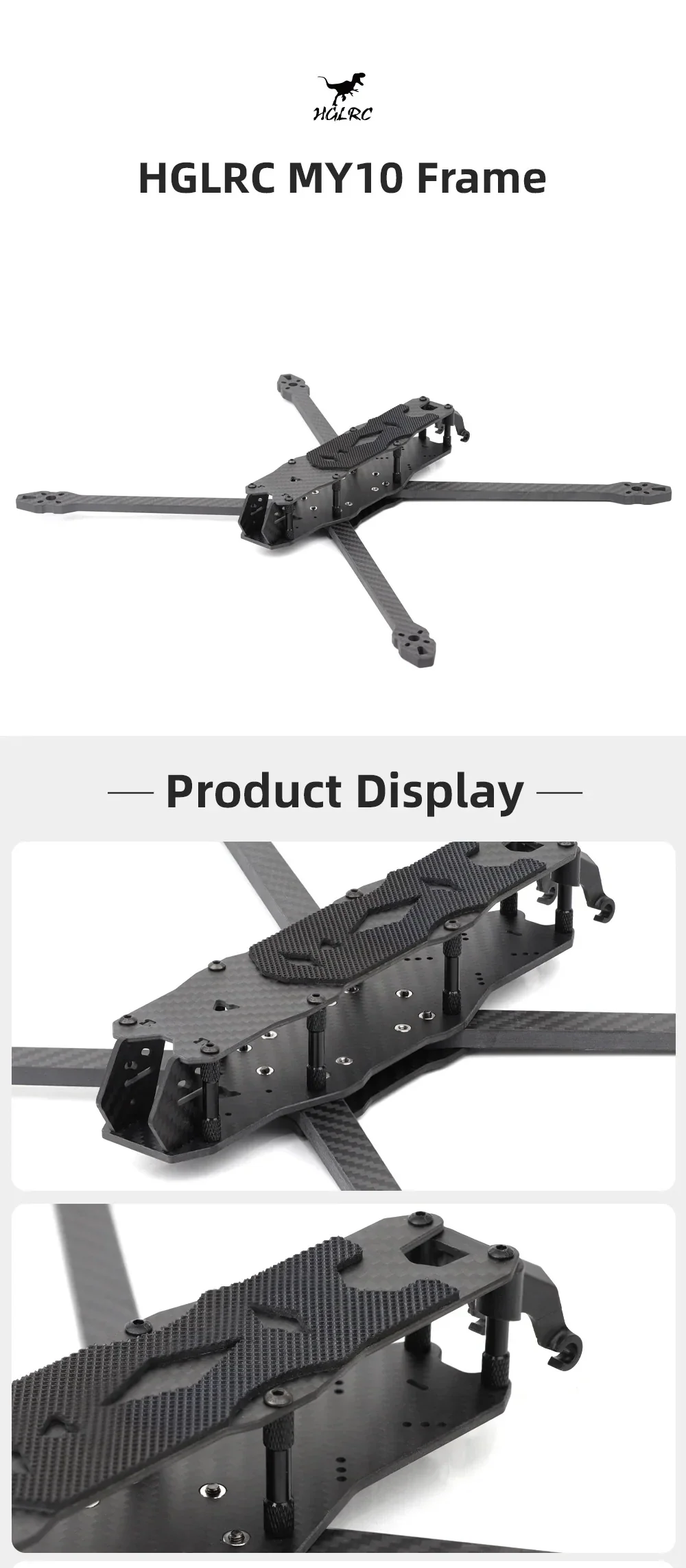

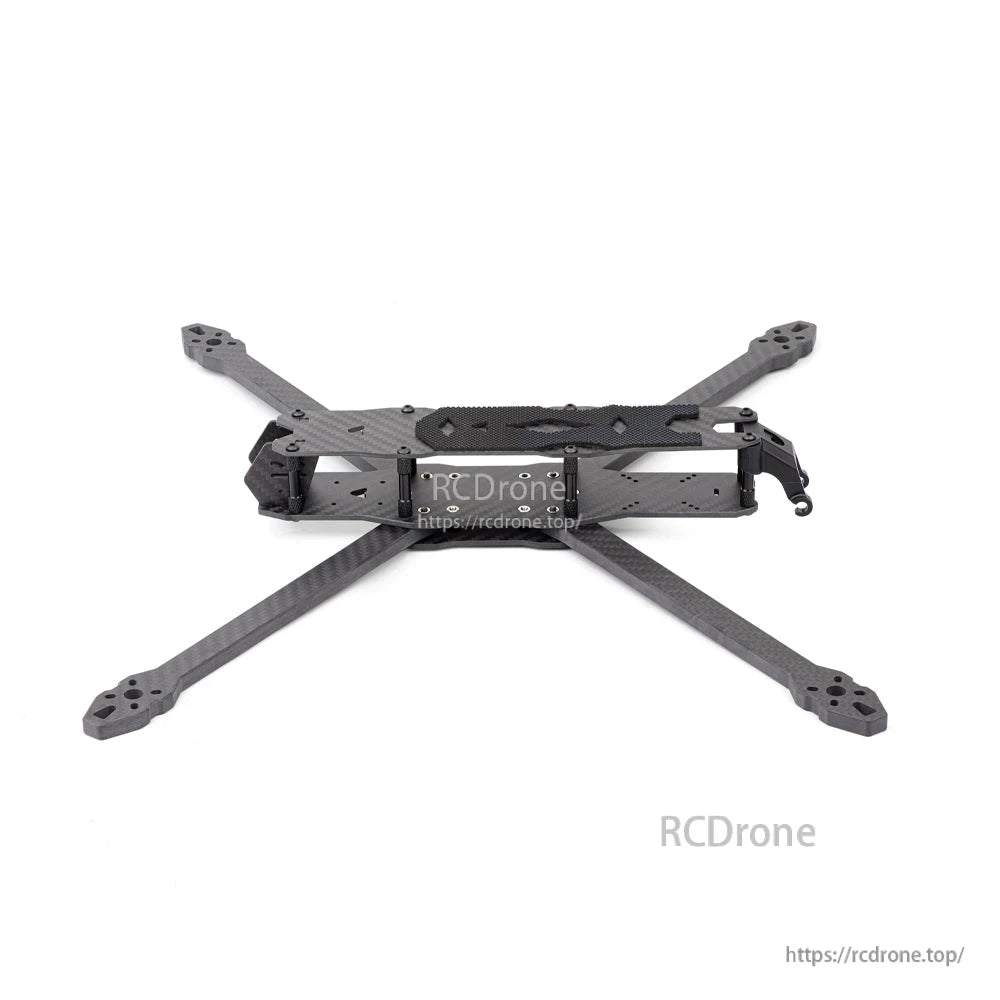

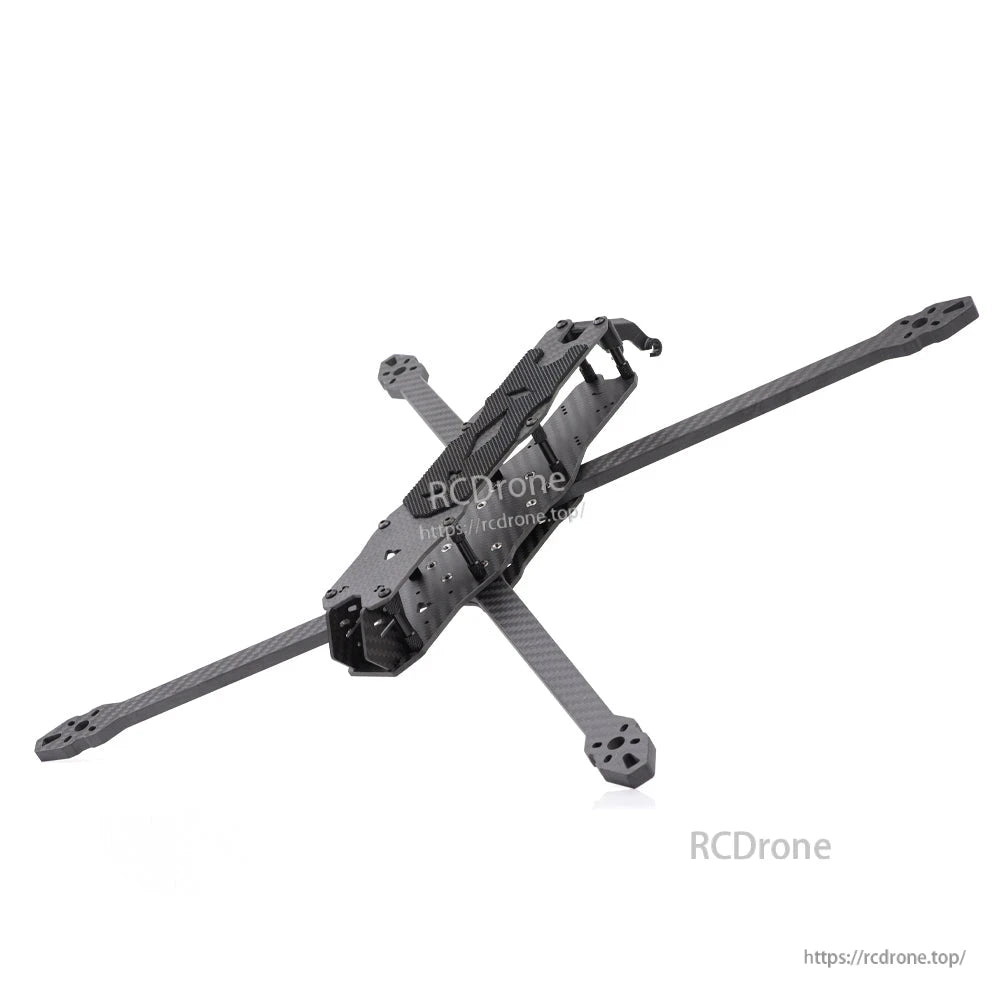

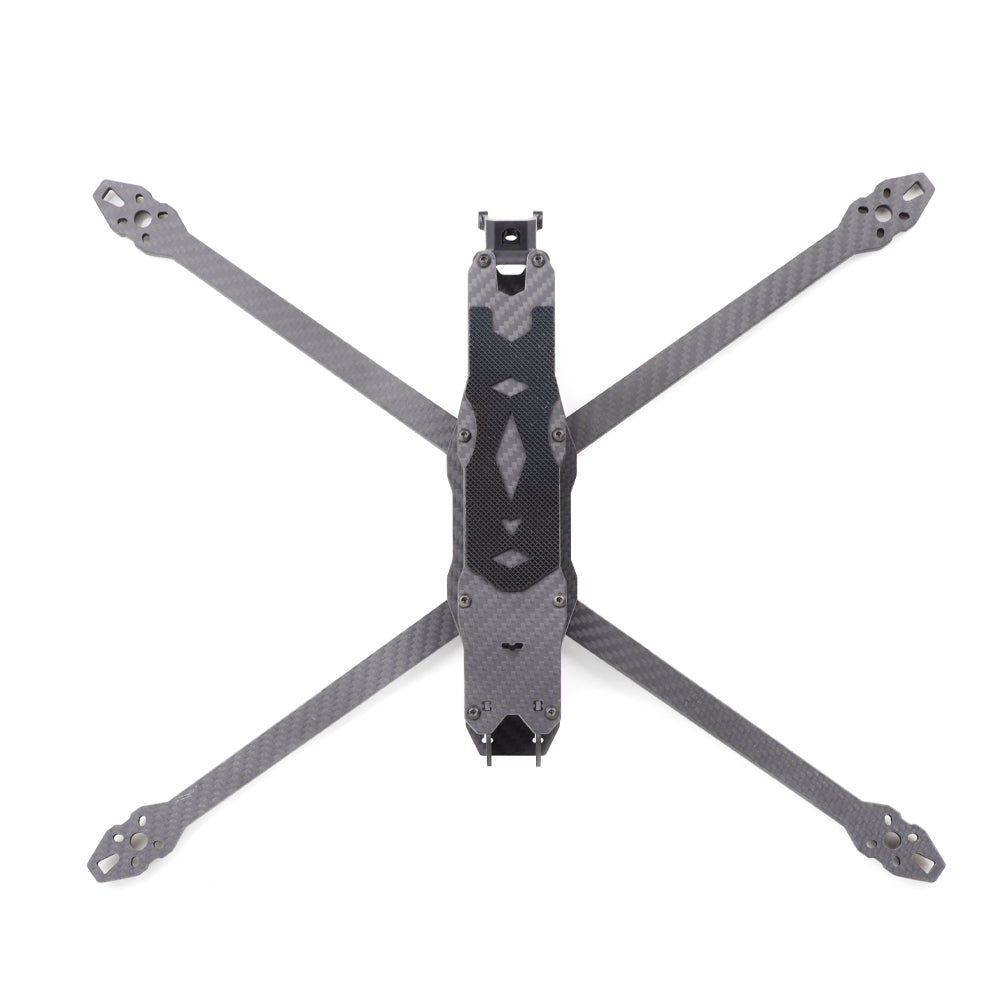

Construido sobre una distancia entre ejes de 415 mm, MY10 proporciona una plataforma rígida de 10 pulgadas destinada a construcciones de largo alcance y centradas en la carga útil.
Múltiples patrones de montaje soportan pilas comunes de FC y VTX, y la caja incluye las placas, brazos de 7 mm, hardware y soporte de antena necesarios para el ensamblaje.
Una guía de ensamblaje clara y paso a paso cubre la instalación de brazos, apilamiento de placas y montaje de espaciadores antes de cerrar con la placa superior.
