Acerca del diseño

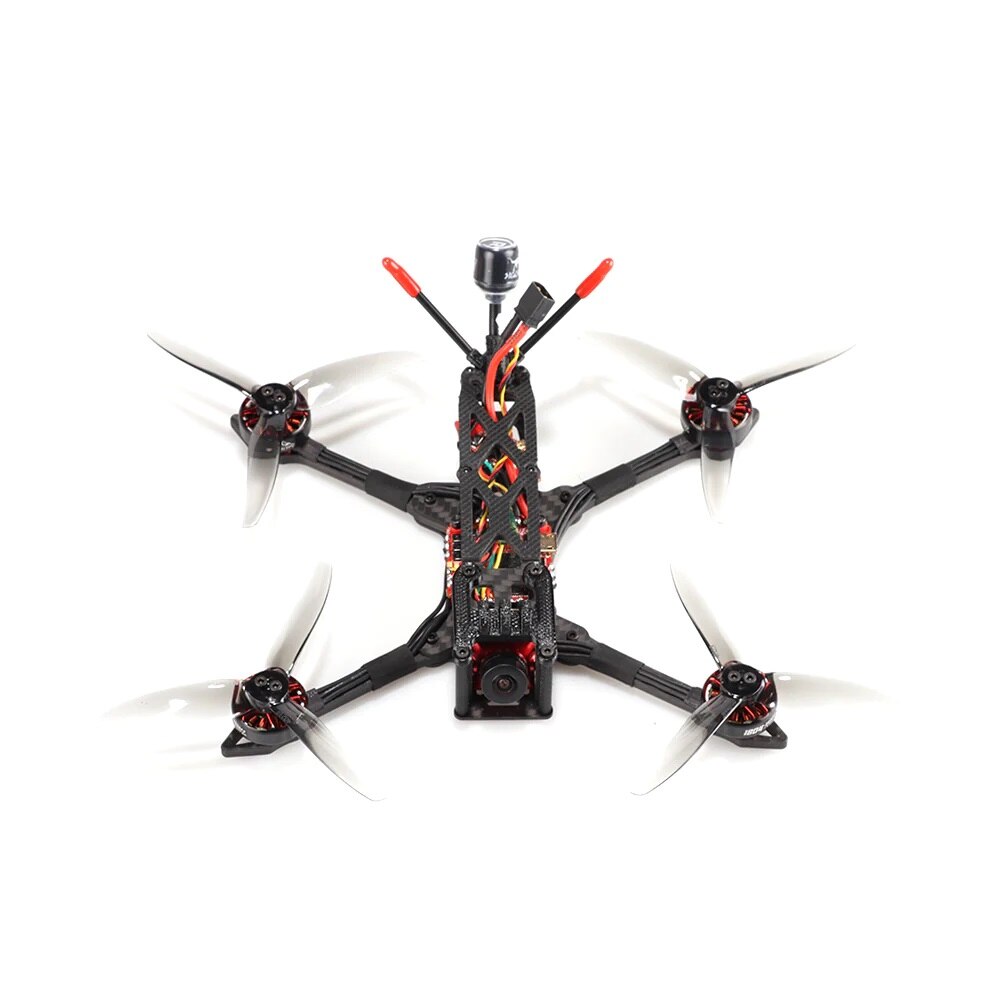

Desarrollé el Rekon 4 FR para crear una plataforma de estilo libre de menos de 250 g que se acerque lo más posible a un quad "clásico" de cinco pulgadas. Y aunque el rendimiento era el objetivo principal, todavía quería que fuera práctico para el uso diario:

- Un marco robusto con brazos de intercambio rápido que puede soportar choques fuertes y ofrece una buena protección de los componentes.

- La opción de llevar cámaras HD livianas (Naked GoPro, SMO, Insta 360).

- Compatibilidad con una batería de tamaño ampliamente disponible (650-850mah 4S).

- Y, por último, tenga algo de margen hacia el objetivo de menos de 250 g, para que no tenga que preocuparse por cada gramo de cable o cinta que agregue a su construcción (si elige el kit de marco en lugar del BNF ).

¿Por qué 4 pulgadas?

1. Se puede construir una plataforma de 4” con un peso inferior a 250 g con bastante comodidad y podrás llevar una batería relativamente grande durante 4 a 6 minutos de estilo libre agresivo. La carga del disco es menor que en un sub 250g 5”, lo que lo hace menos flotante y tiene más impulso cuando “lanzas” el quad durante los trucos de estilo libre.

2.Un quad de 4” puede llevar una cámara tipo GoPro desnuda fácilmente y sin un impacto notable en el rendimiento del vuelo. La versión analógica sigue siendo sub 250 con una GoPro desnuda de 25 g y una 4S de 650 mah (desafortunadamente la versión digital no lo es ya que Vista agrega alrededor de 14 g)

Los accesorios de montaje en T de 3,4” se han vuelto bastante comunes y hay una elección y disponibilidad decentes (lo que no es el caso para los de 3,5”)

Elección de motor y hélice

La configuración del motor y la hélice fue crucial para lograr las características de vuelo deseadas.Después de semanas de pruebas, finalmente me conformé con un tamaño de estator intermedio con un kV agresivo. Un estator mayor que 1804 (por ejemplo, 1606, 2004, 2204) no parecía ofrecer ninguna mejora notable en las características de vuelo, al tiempo que añadía una cantidad significativa de peso. Cualquier cosa más pequeña que 1804 simplemente no tenía suficiente torque para hacer que el quad se sintiera lo suficientemente bloqueado y ágil.

Los accesorios con mejor rendimiento fueron las tribades Gemfan 4023. Son más agresivos en comparación con el HQ T4x2x3 y, si bien pueden consumir bastante amperaje con los motores kV 1804 relativamente altos, ¡garantizan que el quad tenga una potencia impresionante!

Especificaciones

Peso: 143,2 g

Marco de estilo libre Rekon4 FR
Modelo: marco de 4 pulgadas
Distancia entre ejes:180 mm
Tamaño:180*140 mm
Enchufe de alimentación:XT30

Mini controlador de vuelo Zeus F722
MPU:BMI270
CPU:STM32F722 RET6
Voltaje de entrada: 3-6S Lipo
BEC Salida: 5V/3A,9V/2A

Zeus 28A BL_S 3-6S 4in1 ESC
CPU:EFM8BB21F
Voltaje de entrada: Lipo 3-6S
Corriente constante:28A
Corriente máxima:35A(10 seg)

Zeus nano 350mW VTX
Potencia de salida:PIT/25/100/200/350mW
Voltaje de entrada:DC 5V
Interfaz:IPEX

Caddx Ratel 2 cámaras
Sensor de imagen: 1/1,8 pulgadas 1200TVL CMOS
Voltaje de entrada: CC 5-40 V
Tamaño: 19 mm * 19 mm * 20 mm

Motor Rekon 1804 3500KV
Motor: KV3500
Voltaje de entrada:3-4S
Pala recomendada:4 pulgadas

Hélice Gemfan 4023 de 4 pulgadas y 3 palas
Cantidad:4 CW y 4 CCW

Paquete incluido:

1x HGLRC Zeus F728 STACK
1x cámara Caddx Ratel 2
1x marco libre Rekon4 FR
1x motor Rekon 1804 3500KV
8x hélice Gemfan 4023 de 4 pulgadas y 3 palas
1x Mini antena de martillo (RHCP)
1x Receptor (opcional)
1x Zeus nano 350mW VTX

Batería recomendada:

4S:550mah-1000mAh
