Receptor de verdadera diversidad Matek R24-TD ExpressLRS/ELRS 2.4GHz (CRSF, ESP32-PICO-D4, SX1281)

Descripción general

El Matek R24-TD es un receptor de verdadera diversidad ExpressLRS/ELRS de 2.4GHz para FPV de largo alcance, drones y aeronaves RC. Utiliza un ESP32-PICO-D4 con un chipset RF SX1281 y admite el protocolo de receptor CRSF para un control de baja latencia y una recepción de señal estable.

Características clave

• ExpressLRS 2.4GHz diseño de receptor de verdadera diversidad
• Soporte para protocolo de receptor CRSF
• Flasheo soportado a través de WiFi o UART
• Frase de vinculación personalizada configurable a través de WebUI
• Indicación de estado LED RGB
• Conector de antena IPEX MHF-1
• Puntos de soldadura etiquetados: G, V, TX, RX

Especificaciones

Qué incluye

• 1x ELRS-R24-TD
• 2x Antenas IPEX MHF1 (15cm)

Estado del LED RGB

• [Efecto de desvanecimiento arcoíris], Iniciando
• [Latido verde], Modo de actualización web habilitado
• [Parpadeo lento 500ms encendido/apagado], Esperando conexión del transmisor
• [Parpadeo rojo 100ms encendido/apagado], Chip de radio no detectado
• [Parpadeo doble naranja y luego pausa], Modo de vinculación habilitado
• [Parpadeo triple naranja y luego pausa], Conectado al transmisor pero configuración de modelo no coincide
• [Color sólido único Conectado a un transmisor], el color indica la tasa de paquetes
• En modo de arranque, el LED RGB no se enciende.

Firmware

• Wiki de ExpressLRS: https://www.expresslrs.org/
• Objetivo del receptor: PA de verdadera diversidad genérica ESP32 2.4Ghz RX / o RadioMaster RP4-TD / o HappyModel EP Dual
• Cualquier variante basada en el objetivo Generic ESP32 True Diversity PA 2.4Ghz RX puede ser flasheada.
• El receptor tiene ExpressLRS 3.3.2 preinstalado con la frase de enlace "123456". El receptor nunca entrará en modo de enlace si se utiliza el procedimiento de enlace tradicional.
• Reflashear con una frase de enlace o conectar a PC/teléfono a través de WiFi y establecer la frase de enlace en WebUI.

Flasheo a través de WiFi

• Encienda el receptor. Efecto de desvanecimiento de arcoíris del LED RGB al principio, luego parpadeo lento de 500 ms encendido/apagado. Después de 20 s, el parpadeo verde indica que está en modo Hotspot WiFi.
• SSID de WiFi: "ExpressLRS RX"
• Contraseña: "expresslrs"
• Pasos más detallados: https://www.expresslrs.org/software/updating/wifi-updating/?h=wifi

Flasheo a través de UART

1. Conecte el receptor al adaptador USB-TTL, con TX en el receptor conectado a RX en el USB-TTL, y RX en el receptor conectado a TX del USB-TTL. Conecte 5V y GND del USB-TTL a 5V y GND del receptor.
2. Presione el botón de arranque mientras enciende el receptor, luego suéltelo. El LED RGB no se encenderá.
3. En Configurator, seleccione el objetivo Generic ESP32 True Diversity PA 2.4Ghz RX, o RadioMaster RP4-TD, o HappyModel EP Dual, y seleccione UART como Método de Flasheo. Establezca su frase de enlace y Opciones de Firmware, marque borrar antes de flashear y Forzar Flasheo.
4. Web-flasher: https://expresslrs.github.io/web-flasher/

Consejos

• Modos de configuración de interruptor de resolución completa: https://www.expresslrs.org/software/switch-config/?h=#full-resolution-switch-configuration-modes
• Alimentar el receptor con voltaje inverso dañará el chip regulador. Verifique dos veces los cables de alimentación conectados al receptor.

Servicio al cliente: support@rcdrone.top (o visite https://rcdrone.top/).

Detalles

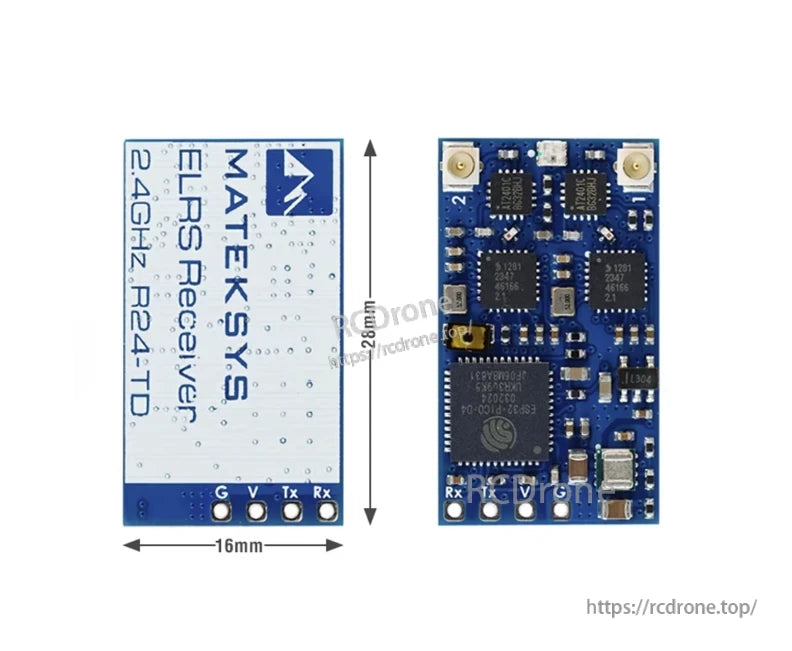

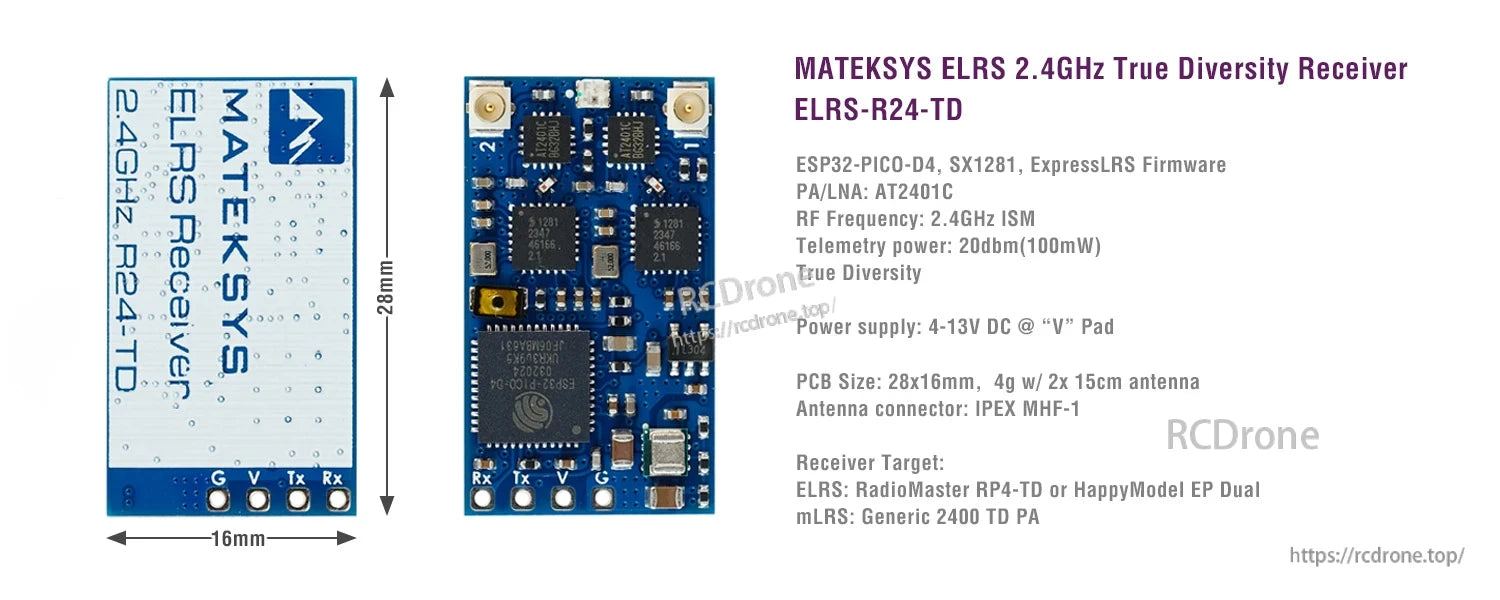

El receptor ELRS R24-TD de Matek de 2.4GHz con verdadera diversidad utiliza un PCB compacto de 28x16mm con almohadillas de soldadura G/V/TX/RX y conectores de antena duales IPEX MHF1 para instalaciones ordenadas.

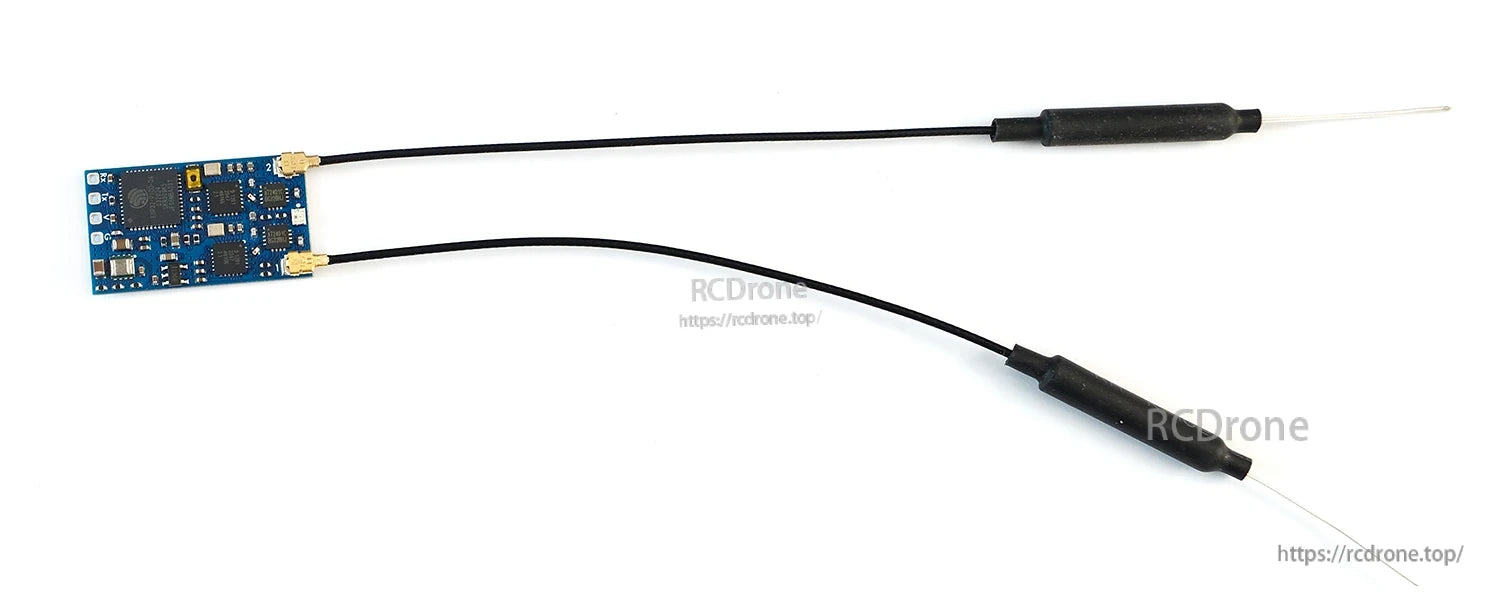

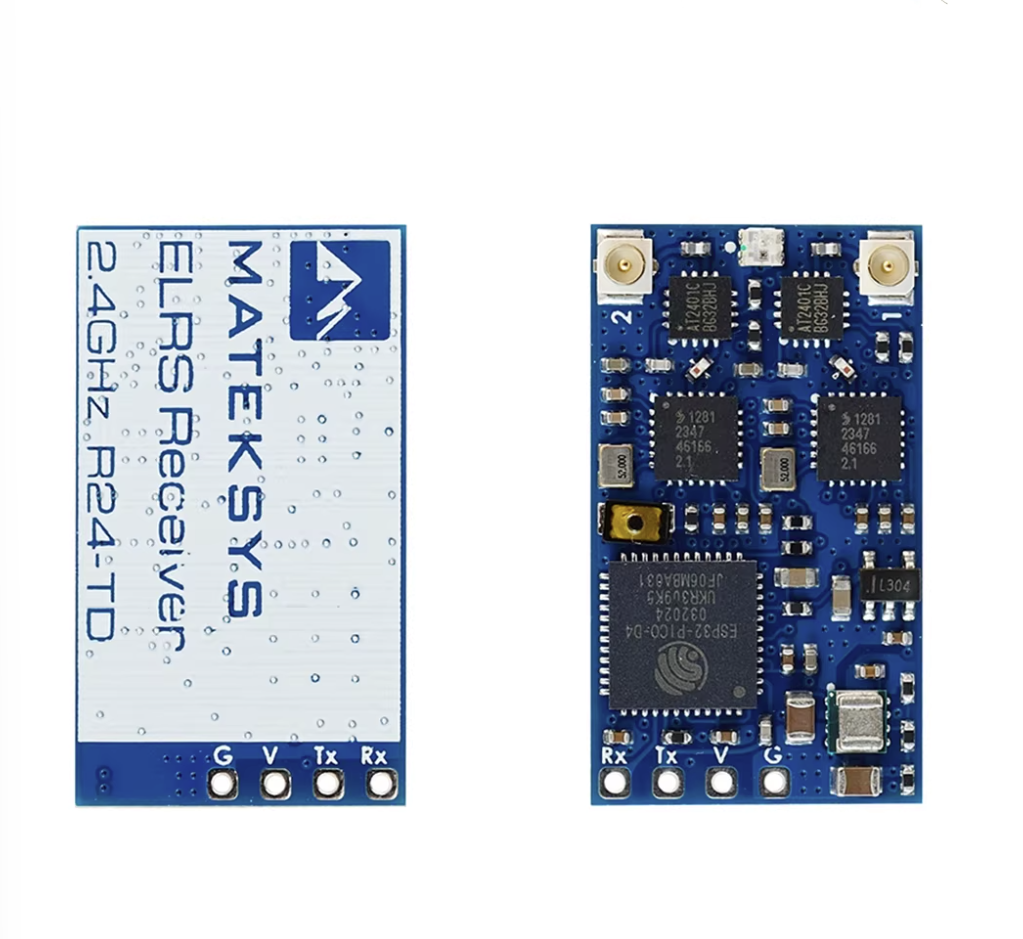

El receptor Matek R24-TD ExpressLRS utiliza conectores de antena duales U.FL y almohadillas de soldadura claramente etiquetadas G, V, TX y RX para un cableado sencillo.

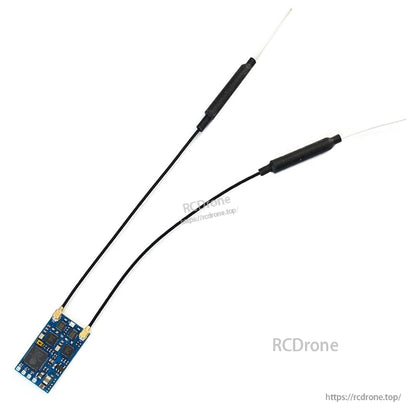

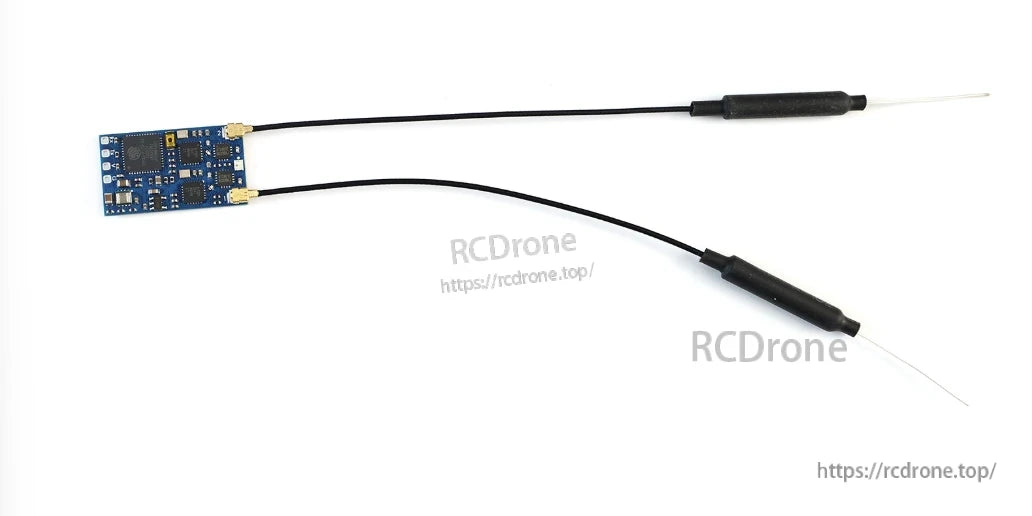

El receptor Matek R24-TD ELRS utiliza dos cables de antena para una colocación de verdadera diversidad en construcciones RC compactas.
