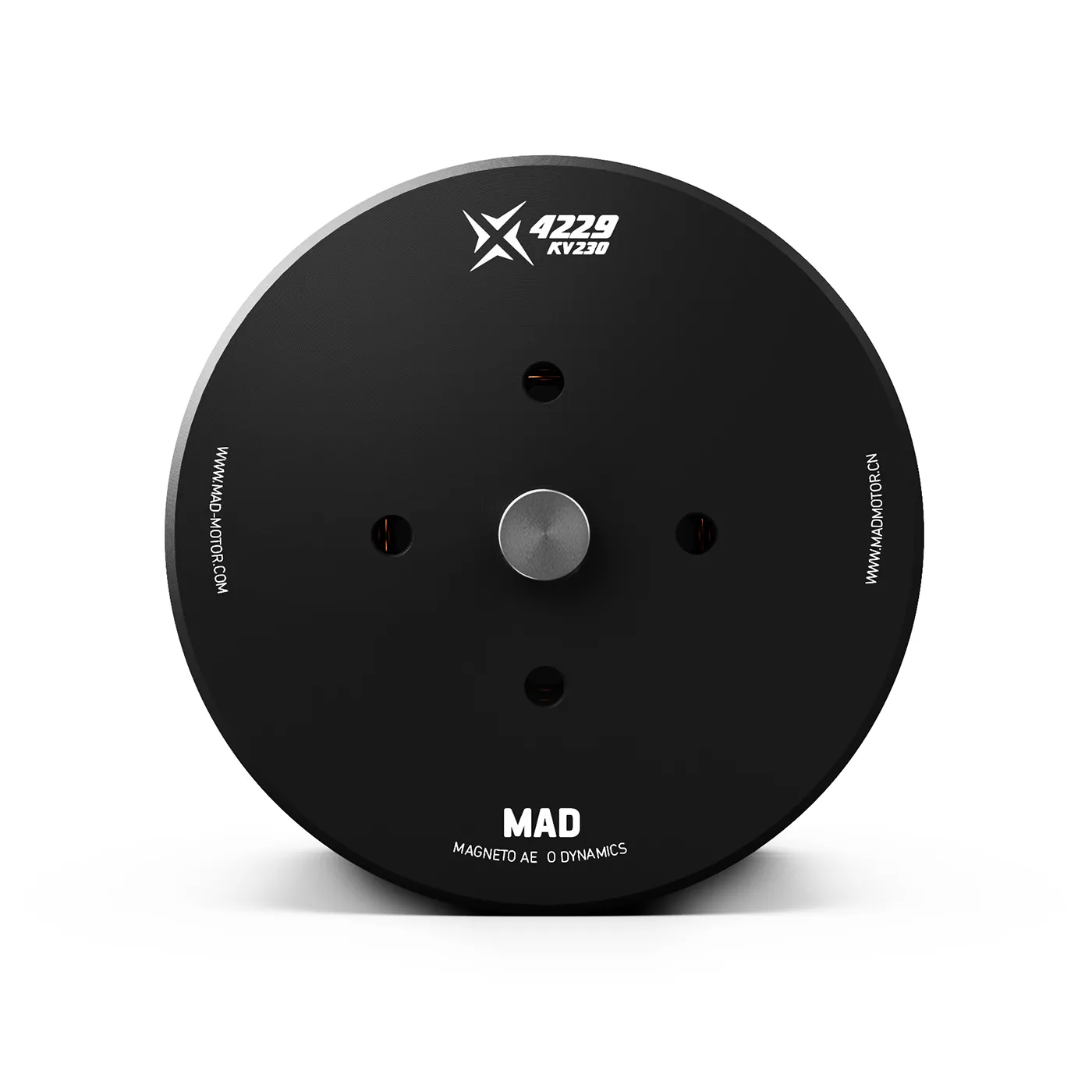

Motor para dron MAD X4229 IPE V1.0 eje corto para avión eVTOL, IP35, opciones de 230KV/420KV

MAD

$163.50 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

OPCIÓN KV 420KV 230KV

Cantidad

Ver todos los detalles

Resumen

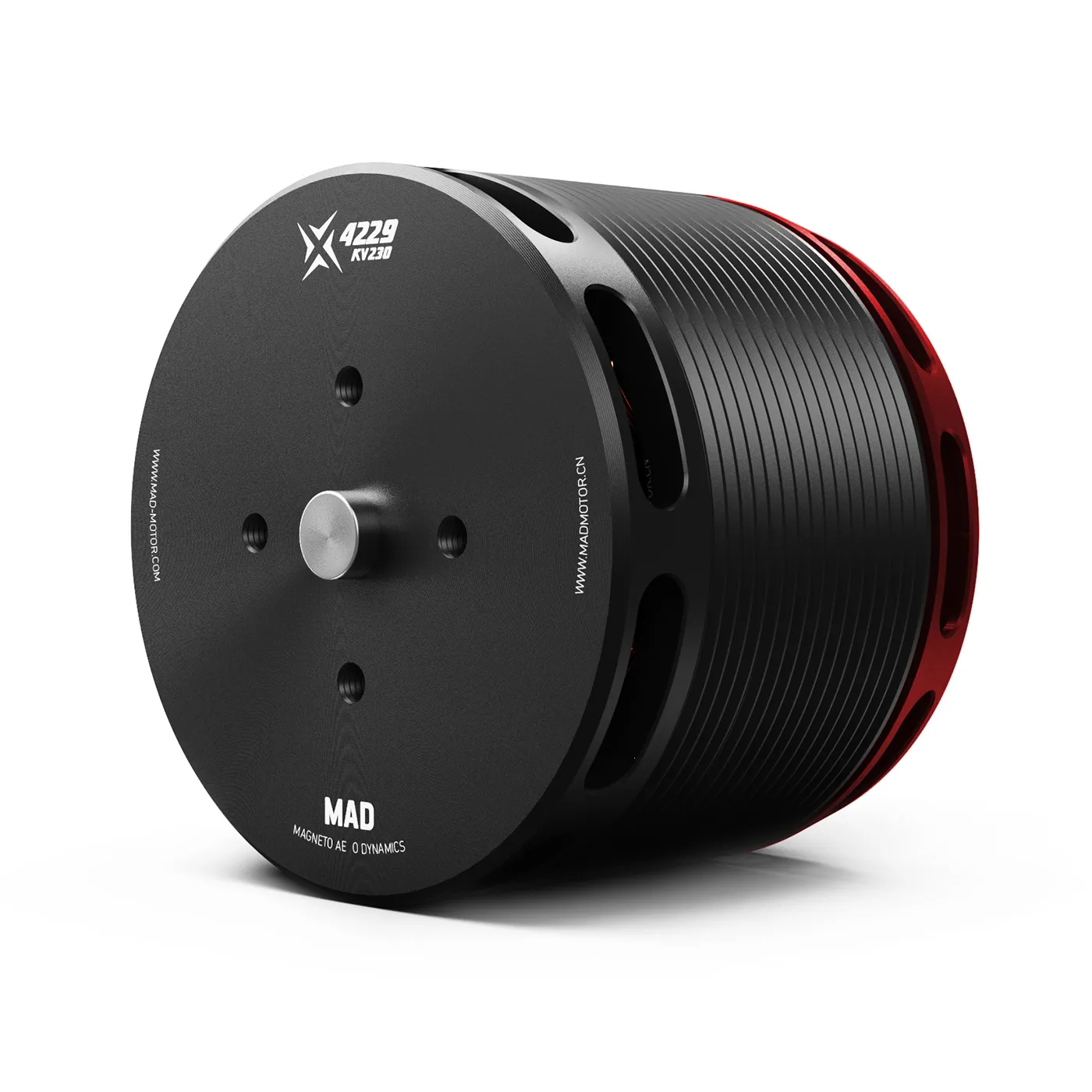

MAD X4229 IPE V1.0 (eje corto) es un motor de dron avión eVTOL diseñado para una operación eficiente de resistencia, con protección IP35 y construcción de estator anticorrosivo. Se ofrecen dos opciones de KV: 230KV (LiPo nominal 12S) y 420KV (LiPo nominal 6S).

Características clave

Grado de protección IP35
Estator anticorrosivo; cable barnizado grado 180°C; imán grado 150°C
Dissipación de calor centrífuga: SÍ
Balance del rotor: ≤5 mg; balance del motor: ≤10 mg
Montaje de hélice: D:20 M3×4 / tuerca M8

Especificaciones

Datos del motor (Común)

Modelo de motor	MAD X4229 IPE V1.0 (eje corto)
Número de pares de polos	7
Estator	TAIWAN / Anticorrosivo
Grado de cable barnizado	180°C
Tamaño del motor	D:50 × 60.5 mm
Grado de imán	150°C
Grado de protección	IP35
Longitud del cable	110 mm 14# Awg (Negro) silicona
Dissipación de calor centrífuga	SÍ
Balance del rotor	≤5 mg
Orificios de montaje de hélice	D:20 M3×4 / Tuerca M8
Balance del motor	≤10 mg
Diámetro del eje	IN: 6 mm
Orificios de montaje del motor	D:30 M4×4, D:56 M4×4, D:60 M4×4
Rodamiento	EZO 686ZZ *2 / EZO 696ZZ
Prueba disruptiva	500 V

Opción 230KV

Empuje de flotación recomendado: 2.5~4.0 kgf
Empuje máximo: 8.3 kgf
Peso optimizado: 393 g
Eficiencia: >81%

RPM/V	230 KV	Voltaje nominal	Batería lipo 12S
Corriente sin carga	1.2A/25V	Resistencia interna	42.5mΩ
Peso del motor	393 g	Peso del producto en caja	645g (110 x 110 x 95 mm)
Corriente máxima	53.4 A	Poder máximo	2233W
Empuje máximo	8.3 kg	Par máximo	2.1 Nm
ESC recomendado	MAD AMPX 80A (5-14S)	Hélices recomendadas	16x8, 17x10, 18x8
Peso de despegue del UAV	6S-18" 12kg--Quadcopter 18kg--Hexacopter 24kg--Octocopter	Peso de despegue de rotor único	2.5kg ~4kg

Opción 420KV

Empuje de flotación recomendado: 2.5~4.0 kgf
Empuje máximo: 7.8 kgf
Peso optimizado: 393 g
Eficiencia: >80%

RPM/V	420 KV	Tensión nominal	Batería lipo 6S
Corriente sin carga	2.3A/20V	Resistencia interna	13.7mΩ
Peso del motor	393 g	Peso del producto en caja	645g (110 x 110 x 95 mm)
Corriente máxima	85.9 A	Potencia máxima	2049W
Empuje máximo	7.8 kg	Par máximo	1.9 Nm
ESC recomendado	MAD AMPX 80A (5-14S)	Hélices recomendadas	17x10, 18x8
Peso de despegue de UAV	6.5-18" 12kg--Quadcopter 18kg--Hexacopter 24kg--Octocopter	Peso de despegue de rotor único	2.5kg ~4kg

Datos de rendimiento

El empuje máximo puede depender del nivel de batería, tipo de hélice, presión del aire y otras condiciones.

Notas de Medición 230KV (12S)

Los datos se midieron con un voltaje de entrada de 48 V, a una temperatura de 25°C y al nivel del mar. La velocidad de rotación se ajustó mediante el acelerador.

230KV + APC 16x8 + AMPX 80A (5-14S) (12S, MÁX 91°C)

Acelerador [%]	Voltaje [V]	Corriente [A]	Poder de Entrada [W]	Poder de Salida [W]	Par [N*m]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	44.62	1.46	65.1	43.7	0.143	2920	671	67.1	10.3
35	44.58	2.17	96.7	70.5	0.196	3434	926	72.9	9.6
40	44.58	2.98	132.8	102.2	0.254	3844	1189	77	9.0
45	44.56	3.88	172.9	136.0	0.306	4245	1444	78.7	8.4
50	44.53	5.28	235.1	189.9	0.385	4710	1811	80.8	7.7
55	44.5	7.13	317.3	261.6	0.478	5226	2227	82.4	7.0
60	44.46	9.09	404.1	337.6	0.568	5676	2633	83.5	6.5
65	44.4	11.34	503.5	424.5	0.666	6086	3070	84.3	6.1
70	44.34	14.02	621.6	530.8	0.786	6449	3558	85.4	5.7
75	44.29	16.98	752.0	644.2	0.901	6828	4022	85.7	5.3
80	44.22	20.2	893.2	764.6	1.010	7229	4495	85.6	5.0
85	44.14	23.97	1058.0	901.7	1.133	7600	4922	85.2	4.7
90	44.04	28.58	1258.7	1071.2	1.284	7967	5480	85.1	4.4
95	43.93	33.78	1484.0	1253.5	1.441	8307	5739	84.5	3.9
100	43.79	40.01	1752.0	1471.4	1.630	8620	6234	84	3.6

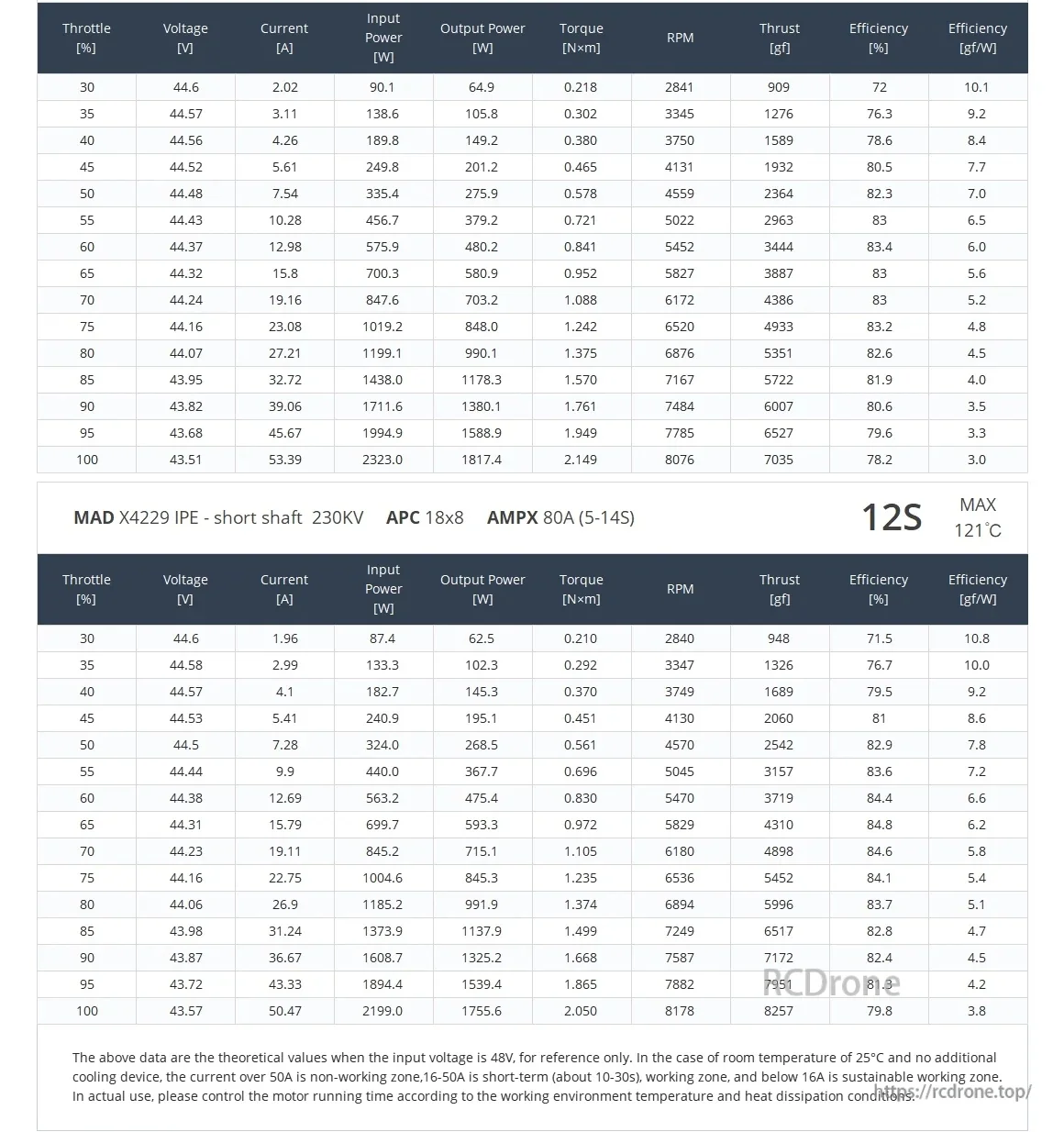

230KV + APC 17x10 + AMPX 80A (5-14S) (12S, MÁX 103°C)

Acelerador [%]	Voltaje [V]	Corriente [A]	Poder de Entrada [W]	Poder de Salida [W]	Par [N*m]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	44.6	2.02	90.1	64.9	0.218	2841	909	72	10.1
35	44.57	3.11	138.6	105.8	0.302	3345	1276	76.3	9.2
40	44.56	4.26	189.8	149.2	0.380	3750	1589	78.6	8.4
45	44.52	5.61	249.8	201.2	0.465	4131	1932	80.5	7.7
50	44.48	7.54	335.4	275.9	0.578	4559	2364	82.3	7.0
55	44.43	10.28	456.7	379.2	0.721	5022	2963	83	6.5
60	44.37	12.98	575.9	480.2	0.841	5452	3444	83.4	6.0
65	44.32	15.8	700.3	580.9	0.952	5827	3887	83	5.6
70	44.24	19.16	847.6	703.2	1.088	6172	4386	83	5.2
75	44.16	23.08	1019.2	848.0	1.242	6520	4933	83.2	4.8
80	44.07	27.21	1199.1	990.1	1.375	6876	5351	82.6	4.5
85	43.95	32.72	1438.0	1178.3	1.570	7167	5722	81.9	4.0
90	43.82	39.06	1711.6	1380.1	1.761	7484	6007	80.6	3.5
95	43.68	45.67	1994.9	1588.9	1.949	7785	6527	79.6	3.3
100	43.51	53.39	2323.0	1817.4	2.149	8076	7035	78.2	3.0

230KV + APC 18x8 + AMPX 80A (5-14S) (12S, MÁX 121°C)

Gas [%]	Voltaje [V]	Corriente [A]	Potencia de entrada [W]	Potencia de salida [W]	Par [N*m]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	44.6	1.96	87.4	62.5	0.210	2840	948	71.5	10.8
35	44.58	2.99	133.3	102.3	0.292	3347	1326	76.7	10.0
40	44.57	4.1	182.7	145.3	0.370	3749	1689	79.5	9.2
45	44.53	5.41	240.9	195.1	0.451	4130	2060	81	8.6
50	44.5	7.28	324.0	268.5	0.561	4570	2542	82.9	7.8
55	44.44	9.9	440.0	367.5	0.696	5045	3157	83.6	7.2
60	44.38	12.69	563.2	475.4	0.830	5470	3719	84.4	6.6
65	44.31	15.79	699.7	593.3	0.972	5829	4310	84.8	6.2
70	44.23	19.11	845.2	715.1	1.105	6180	4898	84.6	5.8
75	44.16	22.75	1004.6	845.3	1.235	6536	5452	84.1	5.4
80	44.06	26.9	1185.2	991.9	1.374	6894	5996	83.7	5.1
85	43.98	31.24	1373.9	1137.9	1.499	7249	6517	82.8	4.7
90	43.87	36.67	1608.7	1325.2	1.668	7587	7172	82.4	4.5
95	43.72	43.33	1894.4	1539.4	1.865	7882	7951	81.4	4.2
100	43.57	50.47	2199.0	1755.6	2.050	8178	8257	79.8	3.

Los datos anteriores son los valores teóricos cuando la tensión de entrada es de 48V, solo para referencia. En el caso de una temperatura ambiente de 25°C y sin dispositivo de refrigeración adicional, la corriente superior a 50A está en la zona no operativa, de 16-50A está en la zona de trabajo a corto plazo (aproximadamente 10-30s), y por debajo de 16A está en la zona de trabajo sostenible. En el uso real, controle el tiempo de funcionamiento del motor según la temperatura del entorno de trabajo y las condiciones de disipación de calor.

Notas de Medición 420KV (6S)

Los datos se midieron con una tensión de entrada de 24 V, a una temperatura de 25°C y a nivel del mar. La velocidad de rotación se ajustó mediante el acelerador.

420KV + APC 16x8 + AMPX 80A (5-14S) (6S, MÁX 99°C)

Gas [%]	Voltaje [V]	Corriente [A]	Potencia de entrada [W]	Potencia de salida [W]	Par [N*m]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	25.46	3	76.3	46.2	0.147	2994	644	61.83	8.6
35	25.45	4.17	106.1	70.1	0.197	3407	875	67.44	8.4
40	25.39	5.96	151.3	110.0	0.268	3917	1218	73.94	8.2
45	25.34	7.9	200.2	153.6	0.338	4339	1566	77.89	7.9
50	25.31	9.98	252.5	198.5	0.402	4715	1888	79.6	7.5
55	25.3	12.56	317.7	254.2	0.477	5086	2197	80.98	7.0
60	25.24	16.15	407.5	330.9	0.570	5542	2604	81.99	6.5
65	25.07	20.3	509.0	418.2	0.670	5954	3030	82.41	6.0
70	25.05	25.12	629.4	516.3	0.775	6362	3495	83	5.6
75	25	30.43	760.7	619.5	0.881	6713	3937	82.39	5.2
80	24.88	35.67	887.3	723.1	0.981	7036	4344	84.49	5.1
85	24.79	41.47	1028.2	834.9	1.085	7348	4763	83.87	4.8
90	24.6	48.37	1189.9	962.4	1.202	7645	5208	82.89	4.5
95	24.54	55.81	1369.3	1095.4	1.319	7930	5644	81.77	4.2
100	24.26	66.57	1615.3	1278.6	1.475	8279	6182	80	3.9

420KV + APC 17x10 + AMPX 80A (5-14S) (6S, MÁX 108°C)

Gas [%]	Voltaje [V]	Corriente [A]	Potencia de entrada [W]	Potencia de salida [W]	Par [N*m]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	25.46	3.91	99.4	67.6	0.224	2882	831	69.37	8.5
35	25.43	5.45	138.5	100.1	0.292	3278	1127	73.71	8.3
40	25.38	8	203.0	156.4	0.397	3766	1597	78.28	8.0
45	25.33	10.92	276.7	217.4	0.495	4195	2013	79.73	7.4
50	25.29	13.93	352.2	281.5	0.591	4549	2398	80.86	6.9
55	25.21	17.56	442.8	355.3	0.692	4905	2810	80.97	6.4
60	25.13	22.23	558.5	450.7	0.813	5295	3281	81.11	5.9
65	24.94	27.8	693.2	561.3	0.949	5647	3806	83.6	5.7
70	24.91	33.59	836.8	673.1	1.070	6005	4264	83.51	5.3
75	24.79	40.36	1000.5	798.8	1.206	6324	4791	82.45	4.9
80	24.68	47.1	1162.4	919.3	1.328	6613	5209	81.32	4.6
85	24.53	54.32	1332.4	1041.9	1.448	6872	5641	79.89	4.3
90	24.35	63.11	1536.8	1187.7	1.559	7094	5945	78.39	3.9
95	24.18	72.5	1753.1	1332.6	1.742	7304	6154	76.56	3.5
100	23.92	85.65	2048.8	1534.6	1.934	7577	6411	77.9	3.3

420KV + APC 18x8 + AMPX 80A (5-14S) (6S, MÁX 118°C)

Acelerador [%]	Voltaje [V]	Corriente [A]	Potencia de entrada [W]	Potencia de salida [W]	Par [N*m]	RPM	Empuje [gf]	Eficiencia [%]	Eficiencia [gf/W]
30	25.47	3.89	99.0	67.2	0.222	2892	966	69.31	10.0
35	25.44	5.41	137.5	99.5	0.289	3284	1275	73.75	9.5
40	25.39	7.84	199.1	152.6	0.386	3775	1710	77.95	8.7
45	25.34	10.77	272.9	214.7	0.488	4204	2173	79.83	8.1
50	25.29	13.66	345.5	275.8	0.577	4555	2541	81.01	7.4
55	25.23	17.18	433.4	348.0	0.675	4924	2977	81.05	6.9
60	25.15	21.79	548.2	442.9	0.796	5313	3503	81.31	6.4
65	25.05	27.05	677.4	549.0	0.923	5680	4014	81.19	6.0
70	24.94	33.01	823.3	663.3	1.049	6038	4566	83.74	5.8
75	24.8	39.72	985.1	790.1	1.186	6359	5148	82.86	5.4
80	24.69	46.34	1144.2	910.3	1.308	6646	5624	82.84	5.1
85	24.57	53.46	1313.8	1031.6	1.425	6913	6103	80.38	4.8
90	24.41	61.32	1496.9	1165.2	1.553	7156	6644	79.16	4.5
95	24.25	69.93	1695.7	1300.1	1.676	7406	7141	77.45	4.3
100	23.99	82.16	1971.1	1488.6	1.845	7704	7704	80	4.0

Los datos anteriores son los valores teóricos cuando la tensión de entrada es de 24V, solo para referencia. En el caso de una temperatura ambiente de 25°C y sin dispositivo de refrigeración adicional, la corriente superior a 82A es zona no operativa, 27-82A es zona de trabajo a corto plazo (aproximadamente 10-30s), y por debajo de 27A es zona de trabajo sostenible. En el uso real, controle el tiempo de funcionamiento del motor según la temperatura del entorno de trabajo y las condiciones de disipación de calor.

Qué incluye

Motor x1
Adaptador de hélice x1
Placa de hélice x1
Rejilla cruzada x1
Varilla de soporte x1
4.0mm Conector de Bala x3
Tubo Termocontraíble x3
tornillos de motor M4*10 x4
tornillos de adaptador de hélice M3*8 x4
tornillo de cabeza avellanada M4*10 x4
tornillo de máquina M3 x1
Tuerca M8 x1
Etiqueta x2

Soporte

Para comprobaciones de compatibilidad (hélice/ESC/batería) y soporte de pedidos, contacta https://rcdrone.top/ o envía un correo electrónico a support@rcdrone.top.

Detalles

MAD X4229 (short shaft) eVTOL Airplane Drone Motor

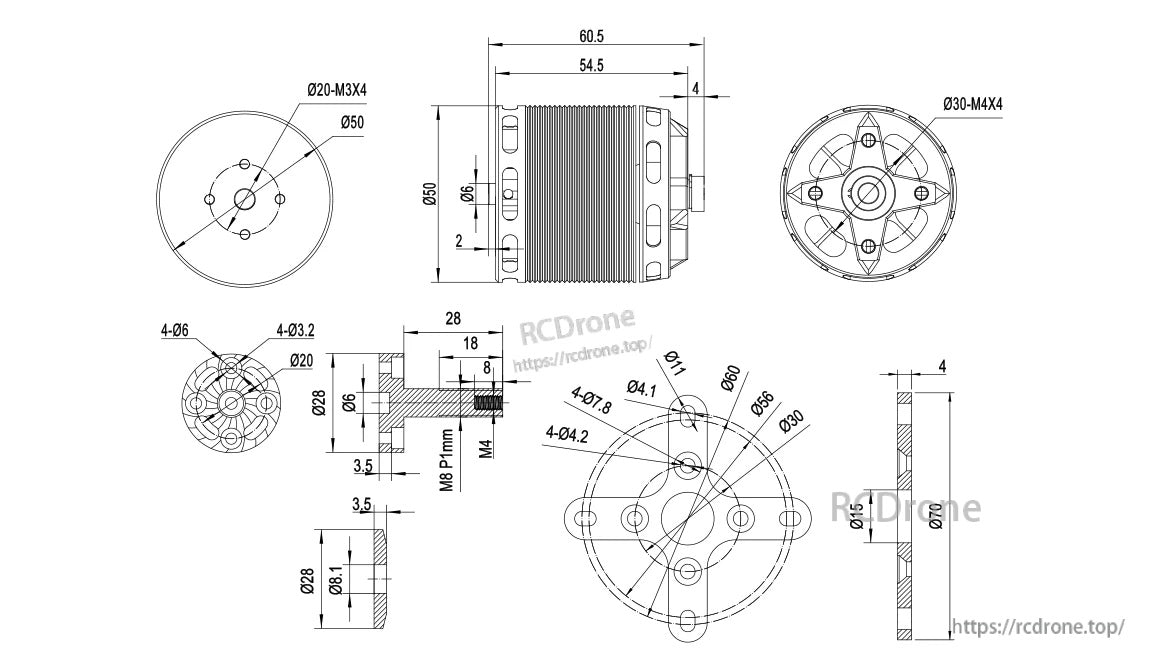

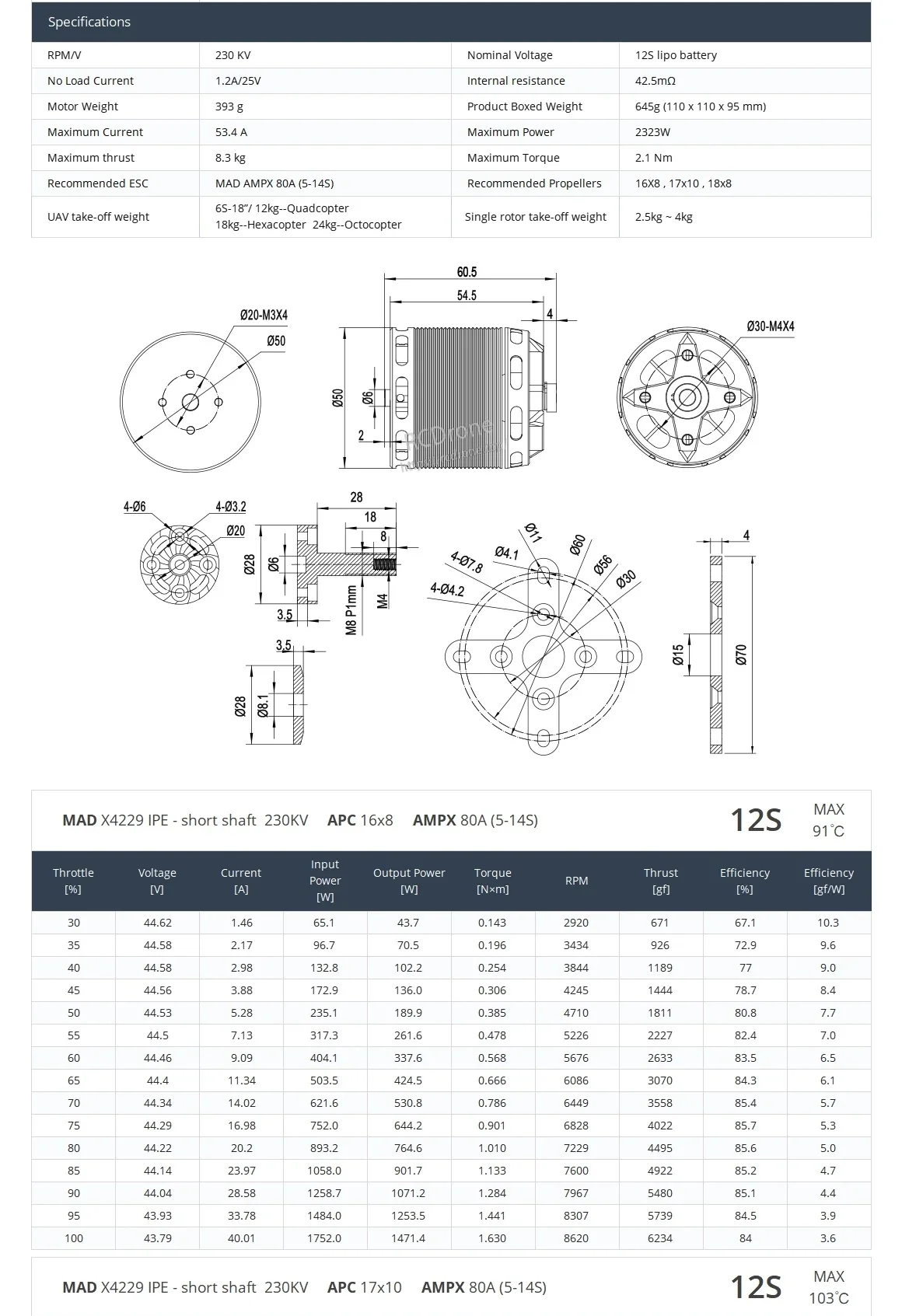

El diseño del motor de eje corto MAD X4229 incluye dimensiones generales detalladas y espaciado de agujeros de montaje para ayudar a planificar la instalación y el hardware.

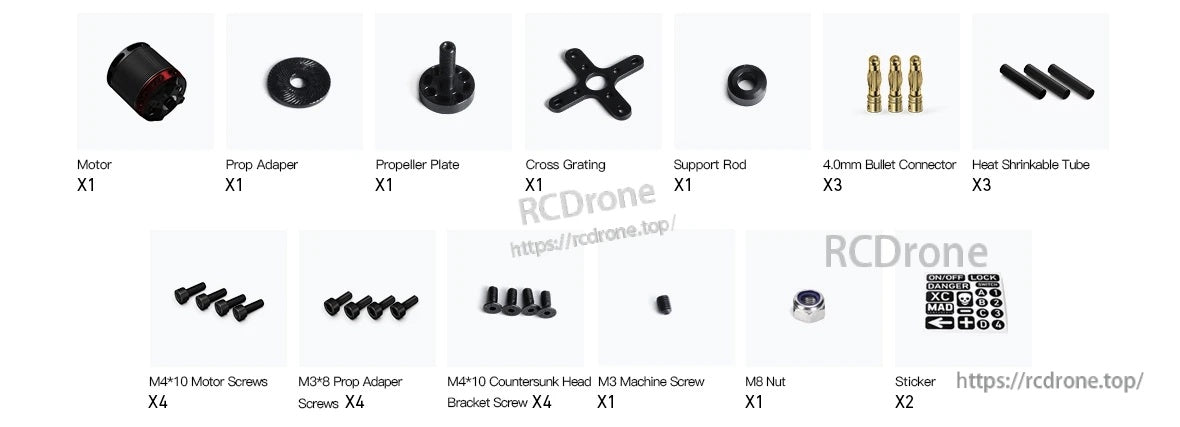

El paquete de motor MAD X4229 IPE V1.0 incluye un adaptador de hélice y placa, hardware de montaje y conectores de bala de 4.0mm con tubo termocontraíble para cableado.

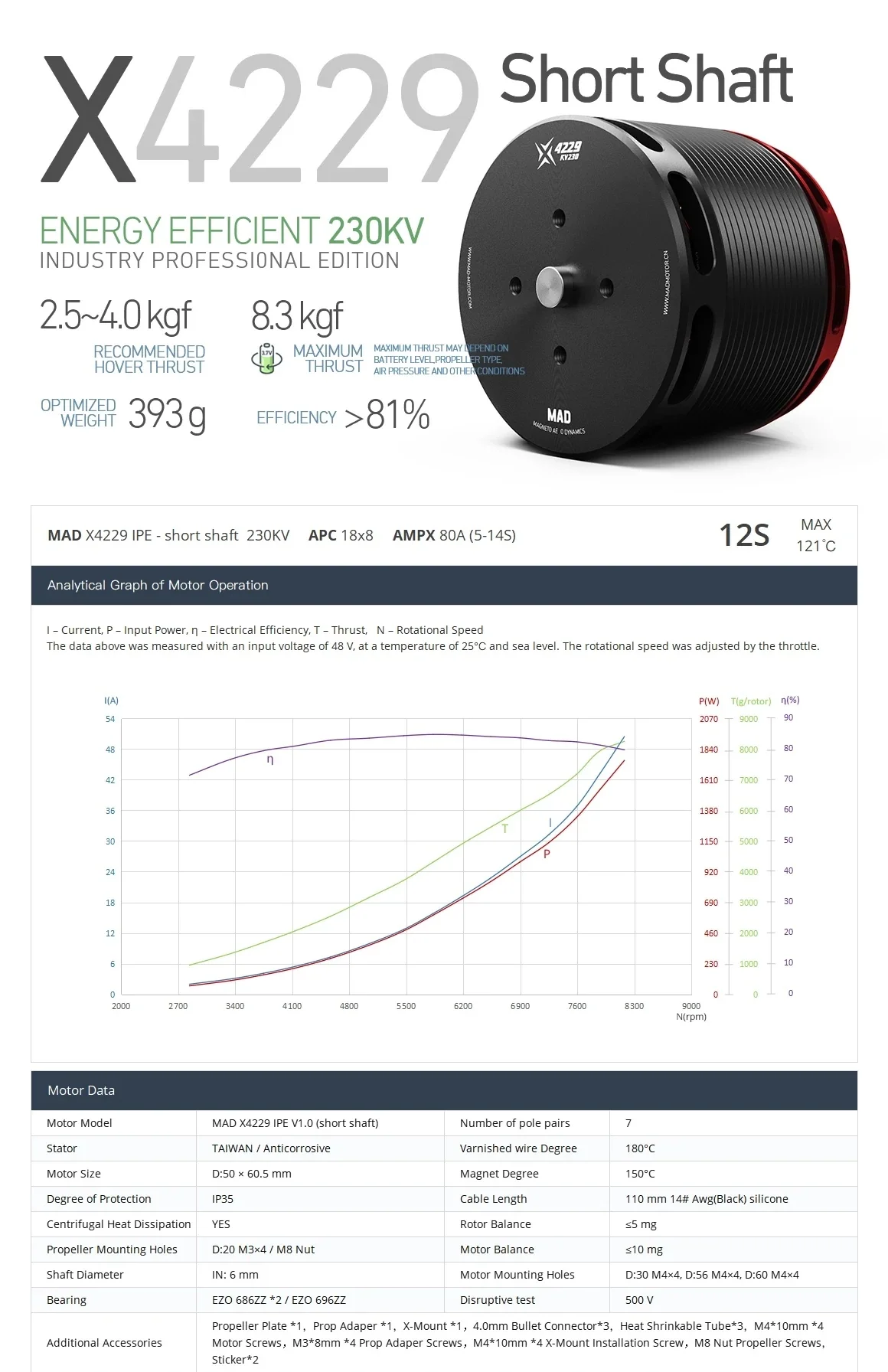

El MAD X4229 IPE V1.El motor de eje corto 0 está listado en 230KV, peso de 393 g, >81% de eficiencia, y hasta 12S de entrada en los datos de rendimiento proporcionados.

La documentación del motor de eje corto MAD X4229 IPE V1.0 incluye diseños de montaje dimensionados y una tabla de rendimiento de 12S para las variantes de 230KV y 420KV.

Los datos del motor de eje corto MAD X4229 IPE enumeran el acelerador frente a voltaje, corriente, RPM, empuje, potencia, par y eficiencia, con 12S indicado como la configuración máxima.

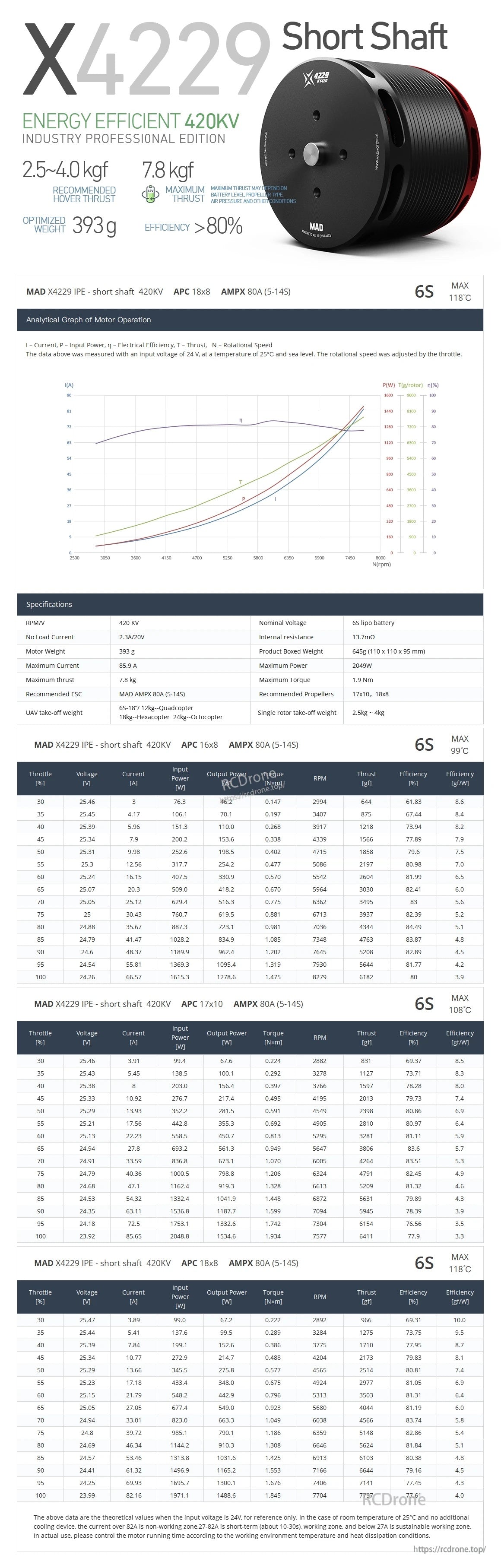

La hoja de especificaciones del motor de eje corto X4229 lista una opción de 420KV con potencia máxima de hasta 3939W y eficiencia indicada por encima del 80%.
