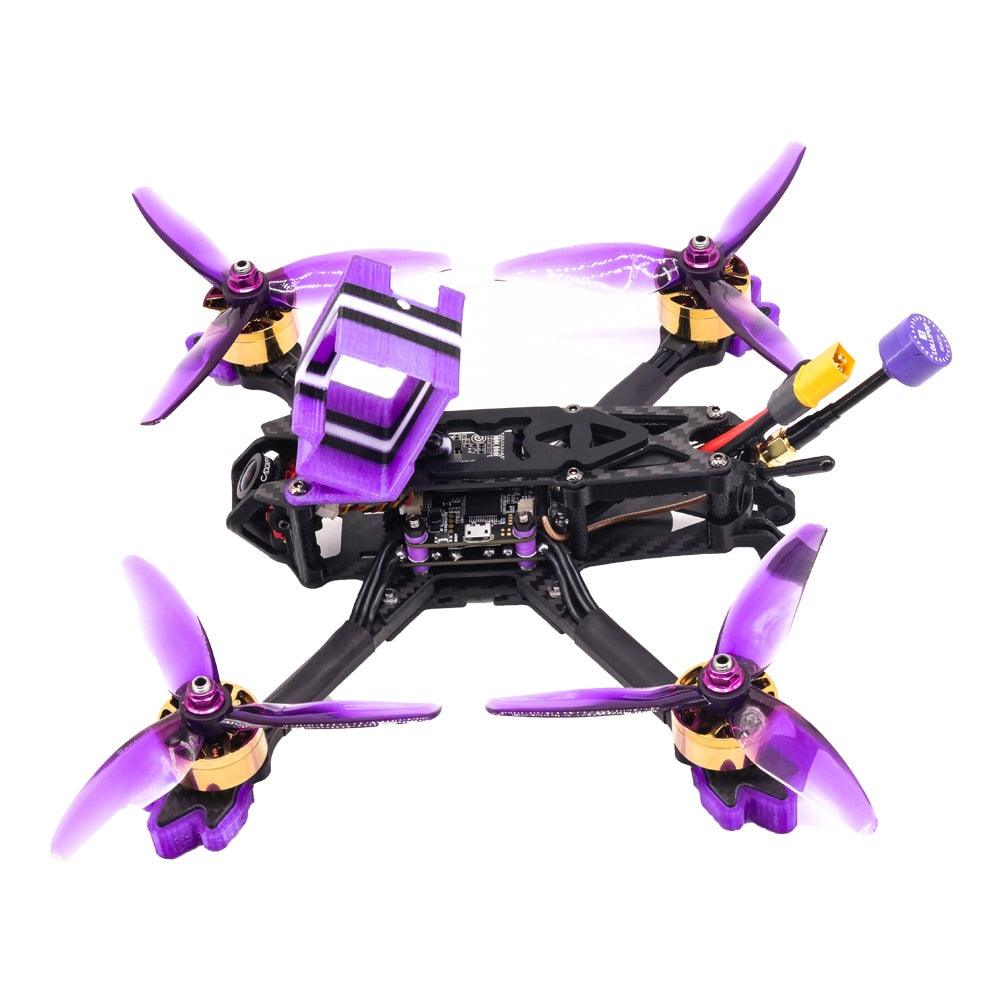

Marco

Distancia entre ejes: 215 mm

Grosor del brazo: 5 mm

Espesor de la placa X: 2 mm

Grosor de la placa inferior: 2 mm

Grosor de la placa superior: 2 mm

Receptor

Receptor Frsky XM+ o R-XSR

Motor sin escobillas 2307 2450kV (dorado)

Kv del motor: 2450 rpm/v

Corriente sin carga (IO/10V): 2,1 A

Sección de batería de litio compatible: 3-4S

Peso: 39,5 gramos

Corriente continua máxima: 52A

Potencia continua máxima: 830W

Empuje máximo: 1337g (4s/5")

Configuración: 12N/14P

Resistencia del motor (Rm): 0,0386Ω

Diámetro del estator: 23 mm

Espesor del estator: 7 mm

Diámetro del motor: 28,5 mm

Longitud del motor: 19,7 mm

Longitud total del eje: 34,2 mm

Espesor del eje: M5

Espaciamiento entre orificios de montaje: 16 mm

Tornillo de montaje: M3

Hélice recomendada: 5-6 pulgadas

32 bits 50A 3-6S Dshot1200 4IN1 ESC

Corriente continua: 50A

Corriente máxima: 60 A (10 s)

Voltaje de entrada: 3-6s

BEC: ninguno

Medidor de corriente: sí

Chip de control principal: STM32F051

Chip de tubo Mos: TPH1R403

Firmware: Blheli_32

Compatible con DSHOT150/300/600/1200/MULTISHOT/PWM/ONESHOT

MOS: 5×6

Peso: 13,5 g

Orificio de montaje: 30,5x30.5 mm /Φ3

Tamaño: 49×37 mm

Controlador de vuelo Bluetooth LAL-F405 personalizado

STM32F405 maestro

MPU: MPU6000 (a través de SPI)

Voltaje de entrada: admite entrada Lipo 2-6S

Módulo Bluetooth integrado, admite configuración de aplicaciones a través de un teléfono inteligente

Firmware: MATEKF405

Barómetro de alta precisión alemán Bosch BMP280 a bordo

El controlador de vuelo tiene un chip OSD integrado, admite el modo DMA (usa F4 MCU para controlar el OSD) y puede usar el software de ajuste de parámetros BetaFlight

parámetros de ajuste de software

5v/2A incorporados; Salida BEC de 10 V/2 A

Reservar MicroSD BlackBox

Reserve 5 puertos serie e interfaces I2C para acceso GPS (Bluetooth ocupa TX5.RX5)

Admite múltiples tipos de receptores (como: SBUS, SUMH, SUMD, SPEKTRUM1024/2048, XBUS, PPM, etc.

tipo de receptor)

Tiene un puerto de salida de señal de programación LED, admite tiras de LED programables y puede ajustar el color de la tira y el modo de parpadeo a través del controlador de vuelo

Tiene un puerto de monitoreo de voltaje (BAT) y un puerto de monitoreo de corriente (CRT) para monitorear el voltaje y la corriente de la batería (requiere energía adicional

medidor de flujo)

Con puerto de salida de zumbador, admite zumbador de alarma externo para advertencia sonora o notificación del estado de vuelo de la aeronave

BEC de 10 V integrado, que proporciona un efecto de visualización de imagen más limpio para la transmisión de vídeo

Todas las interfaces tienen opciones de enchufe y pad, adecuadas para diferentes grupos de personas al mismo tiempo

Compatible con firmware de carreras betaflight/inav

Tamaño: 37x37mm

Orificio de montaje: 30,5x30,5 mm

Peso: 5,9 g

Cámara de cabeza plana CADDX

Nombre del producto: Ratel

color: rojo

Lente: 2,1 mm

Sensor de imagen: sensor HDR de luz estelar de 1/1,8 pulgadas

Resolución horizontal: 1200TVL

FOV: 180 grados

mínimo. Latencia: 8 ms

Sistema de TV: NTSC y PAL (se puede cambiar)

Imagen: 16:9 y 4:3 (se puede cambiar)

WDR: Súper WDR (HDR)

Iluminación mínima: luz de las estrellas

Sincronización: Interna

Obturador electrónico: PAL: 1/50~100.000; NTSC: 1/60~100.000

Relación señal-ruido: > 60 dB (AGC apagado)

Salida de vídeo: CVBS

OSD de la cámara: OSD separado

DNR: 3-DNR

Idioma: ENG / FRANCIA / RUS / SPA / PU / COREA / CHN / JAPÓN

Día/Noche: Automático/Color/B/N/Externo

Tamaño: 19 mm*19 mm*19 mm

Amplia entrada de energía: CC 5-40 V

Temperatura de funcionamiento: -20 ℃ ~ +60 ℃

Humedad de trabajo: 20%~80%

Peso: 8 g (neto) / 40,5 g (bruto)

TX805 Transmisor FPV VTX

Nombre del artículo: Transmisor FPV VTX

Frecuencia: 5,8g

Canal: 40 canales

Voltaje de entrada: 7V-24V

Fuente de alimentación de la cámara de 5 V: 120 MA (MAX)--12V@25MW

Fuente de alimentación de la cámara de 5 V: 200 MA (MÁX.)--12V@200MW

Fuente de alimentación de la cámara de 5 V: 300 MA (MÁX.)--12V@600MW

Fuente de alimentación de la cámara de 5 V: 350 MA (MAX)--12V@800MW

Funciones adicionales: Audio inteligente

Fuente de alimentación: salida de cámara 5V/3A

Potencia de salida: 25MW/200MW/600MW/800MW conmutable

Conector de antena: MMCX

Conector de cable: Almohadilla

Tamaño: 36 mm * 22 mm * 5 mm, 30.5 agujeros apilables

Peso: 8 g (sin antena)

Hélice Racerstar 5046

Especificaciones: 5046*3

Nombre de la marca: Racerstar

Nombre del producto: hélice 5046

Material: PC Bayer alemana importada

Cantidad: 4 pares (8 piezas)

Color: transparente

Peso: 5,1 g/unidad

Grosor central: 7 mm

Diámetro de la espiral: 127 mm

Controlador de vuelo Bluetooth F405 Configure y ajuste los ajustes de su vuelo beta desde su teléfono a través de la aplicación SpeedyBee (X))

El transmisor TX805 Smart Audio FPV presenta un rango de frecuencia de 5,8 GHz, con cuatro canales de salida (4OCH) y niveles de salida de potencia ajustables de 25 mW, 2 oomW, 6 oomW o BOOMW, lo que permite frecuencias conmutables entre 6900 y 6980 MHz.

Especificaciones: KV1850, clasificación del acelerador: 100, voltaje: 25,2 V, corriente: 40 A, relación de potencia: 1,49, salida de potencia ESC: 960 W, tipo de batería: 6S1500 (tiempo de ejecución: aproximadamente 4,9 minutos).

El kit de marco presenta un diseño de borde liso y ennegrecido con una integración perfecta. Incluye dos tornillos YFS tratados térmicamente fabricados con aluminio elaborado por CNC de grado 12,9, que proporciona dureza y durabilidad. Todo el dron ha sido biselado para lograr una textura antideslizante, lo que garantiza una plataforma amplia y estable.

Este producto incluye una pieza de montaje fijo para receptor y antena, diseñada para brindar protección a la cámara. Tenga en cuenta que la cámara GoPro Hero 7/8 en sí no está incluida en este kit.

Equipado con goma blanda que absorbe los impactos, este dron elimina eficazmente el impacto de las vibraciones durante el vuelo.
