अवलोकन

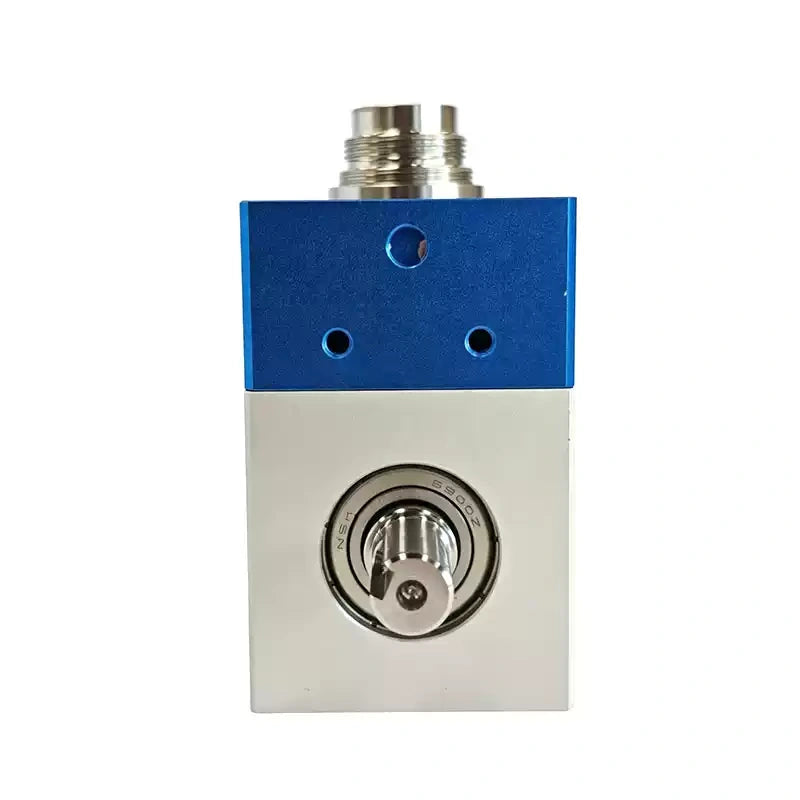

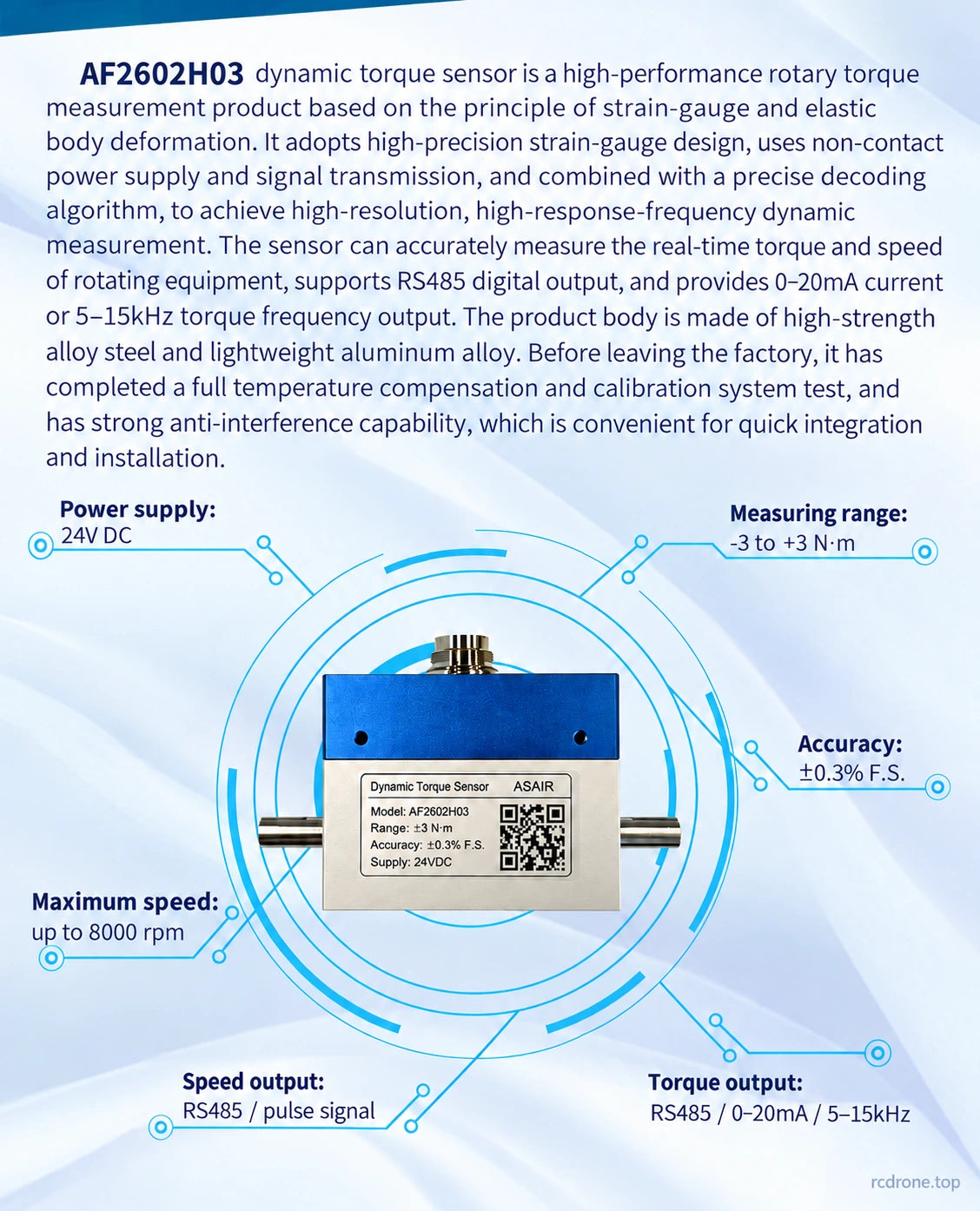

यह ASAIR AF2602H03 गतिशील टॉर्क सेंसर −3 से +3 N·m तक द्विदिशात्मक टॉर्क को मापता है जबकि 8000 rpm तक की घूर्णन गति की निगरानी करता है। तनाव-आधारित माप और गैर-संपर्क शक्ति और सिग्नल ट्रांसफर घूर्णन परीक्षण रिग, मोटर विशेषता और सटीक टॉर्क-नियंत्रण अनुप्रयोगों का समर्थन करते हैं।

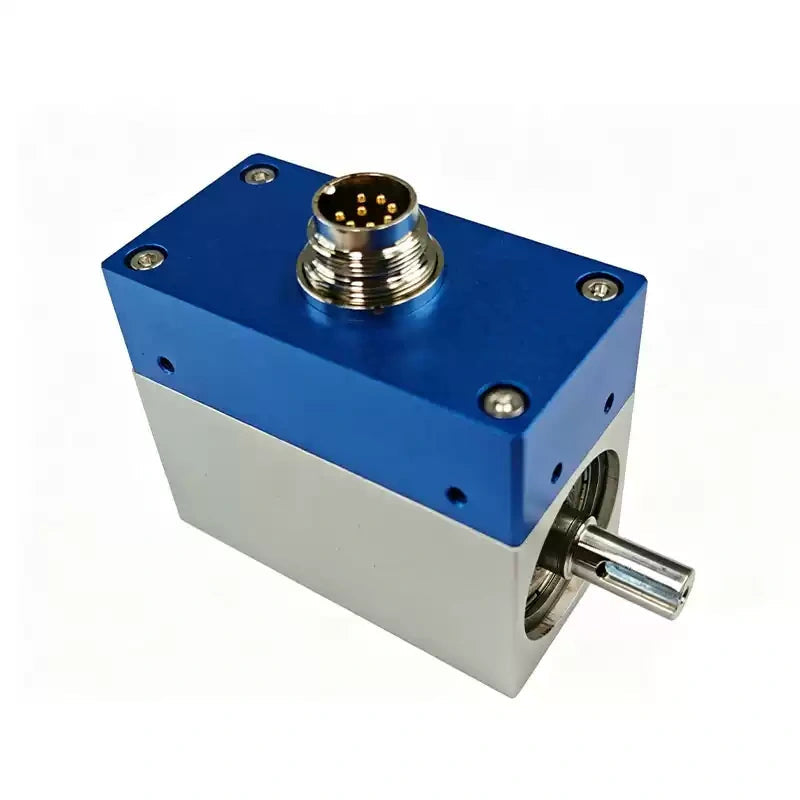

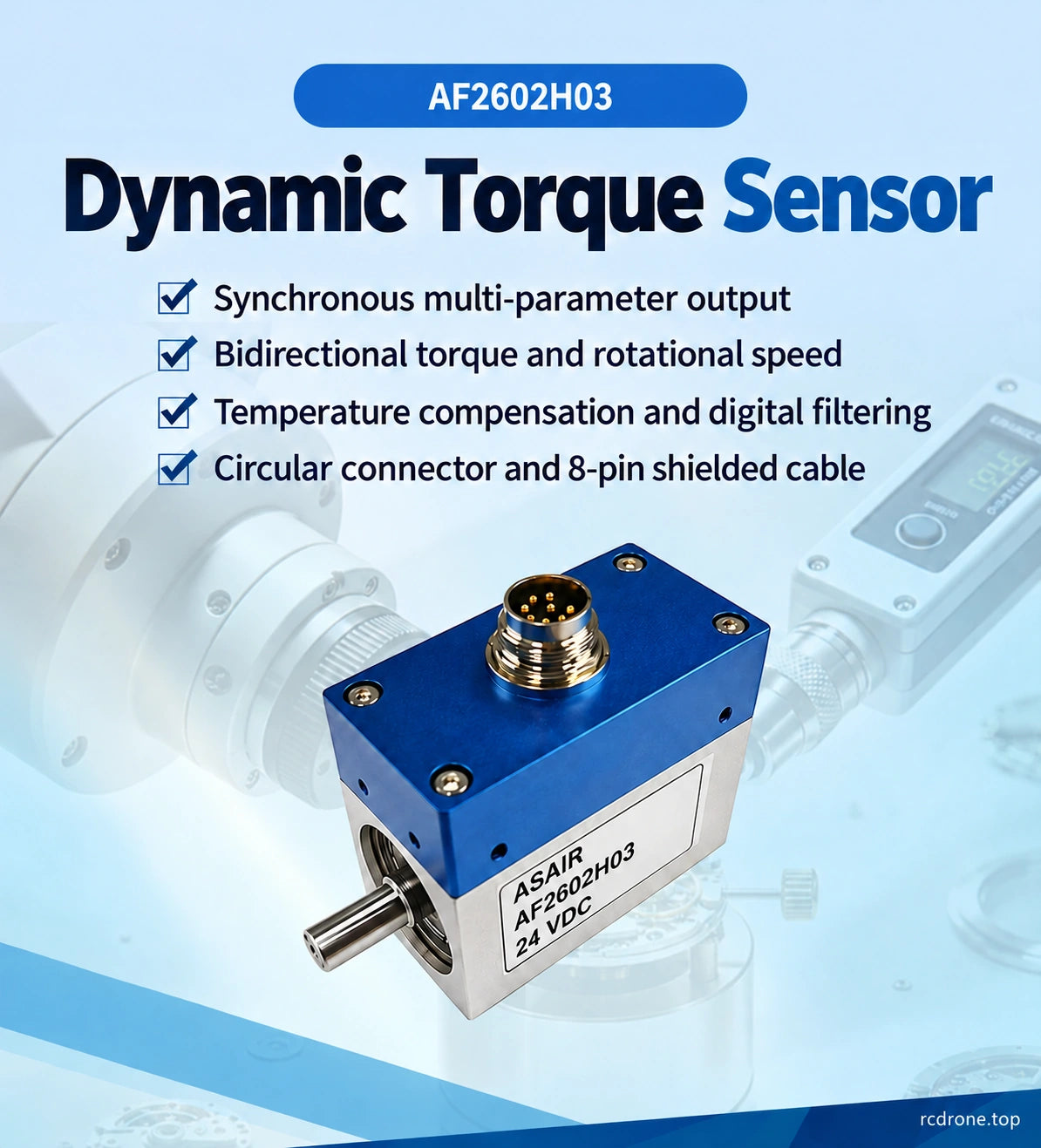

विशेषताएँ
- संक्षिप्त शाफ्ट-थ्रू डिज़ाइन में टॉर्क और गति माप।
- तापमान मुआवजे और डिजिटल फ़िल्टरिंग के साथ ±0.3% FS सटीकता।
- RS485, वर्तमान और आवृत्ति टॉर्क आउटपुट; डिजिटल और पल्स गति सिग्नल।
- गोल कनेक्टर और आठ-तार शील्डेड केबल।
- एलॉय-स्टील और हल्के एल्यूमीनियम निर्माण के साथ IP64 सुरक्षा।

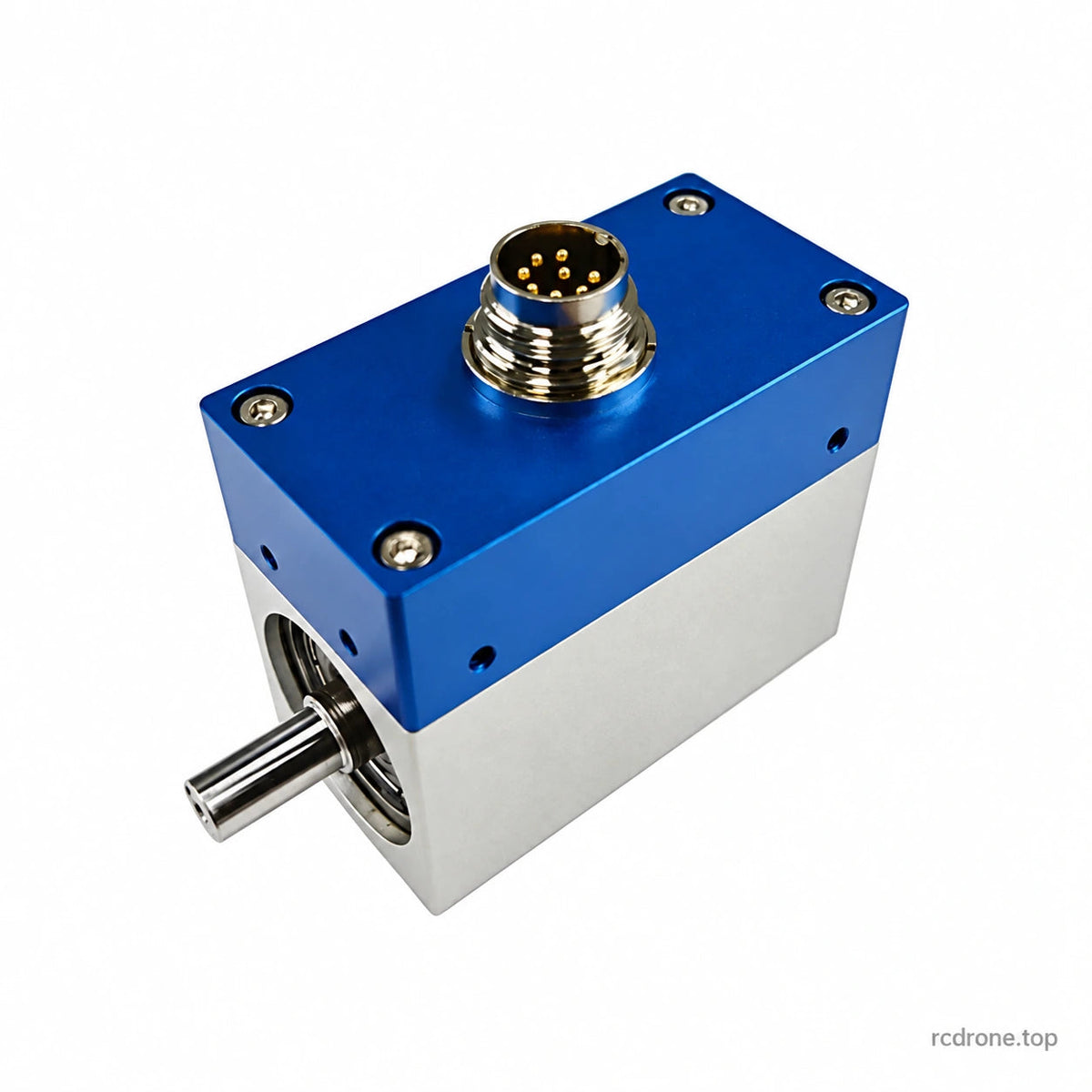

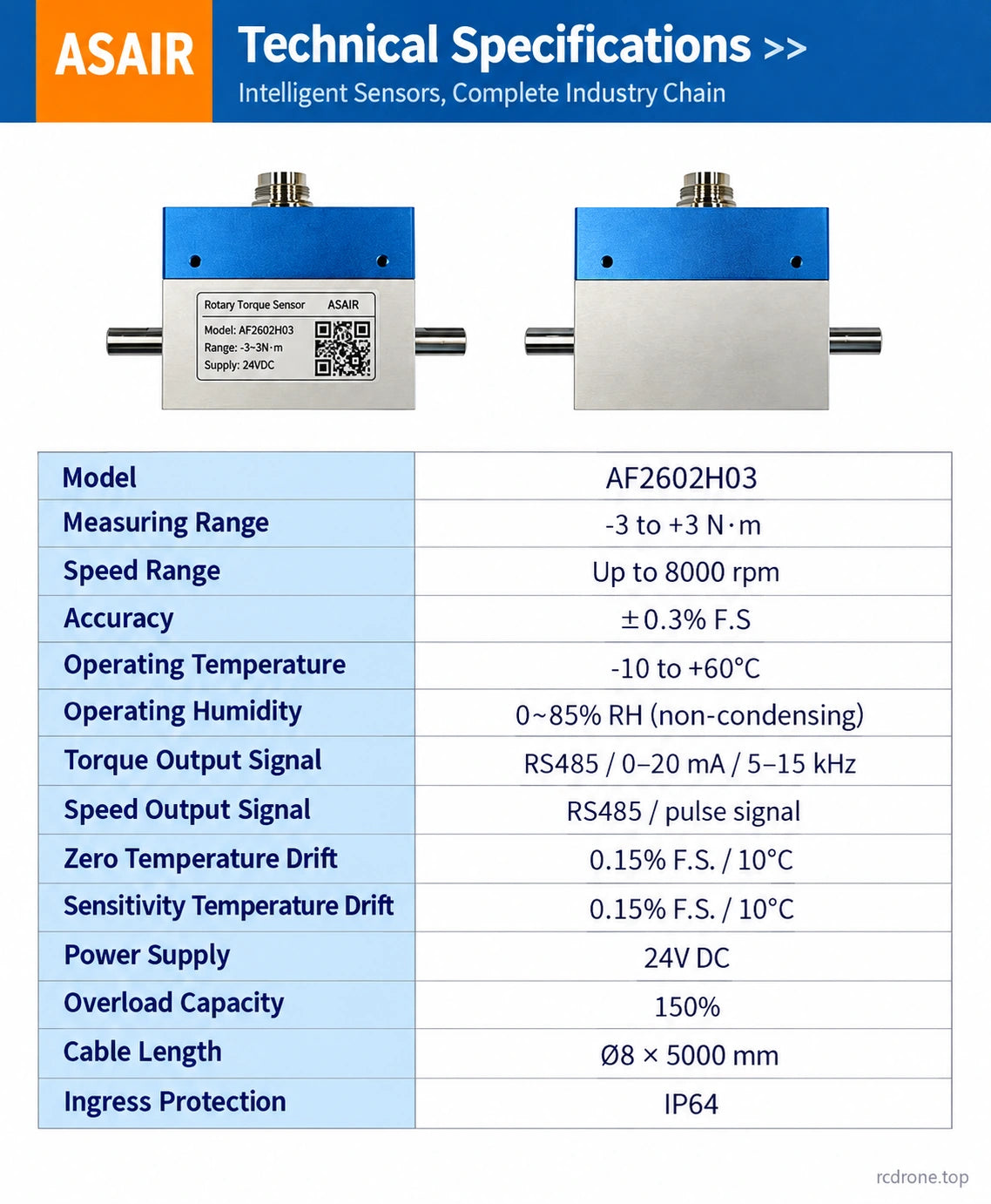

विशेषताएँ
| ब्रांड / मॉडल | ASAIR / AF2602H03 |
|---|---|
| माप | द्विदिशात्मक गतिशील टॉर्क और घूर्णन गति |
| टॉर्क रेंज | −3 से +3 N·m |
| अधिकतम घूर्णन गति | 8000 rpm |
| सटीकता | ±0.3% FS |
| टॉर्क आउटपुट | RS485; 0–20 mA; 5–15 kHz आवृत्ति |
| गति आउटपुट | RS485; पल्स |
| सप्लाई | 24 VDC |
| शून्य तापमान ड्रिफ्ट | 0.15% FS प्रति 10 °C |
| संवेदनशीलता तापमान ड्रिफ्ट | 0.15% FS प्रति 10 °C |
| ओवरलोड क्षमता | 150% |
| संचालन तापमान | −10 से +60 °C |
| संचालन आर्द्रता | 0–85% RH, बिना संघनन |
| सुरक्षा | IP64 |
| केबल का आकार | Ø8 × 5000 मिमी |
| शाफ्ट / कुंजी | Ø8 g6; प्रकार C समानांतर कुंजी, 3 × 3 × 12 मिमी |
| शरीर और माउंटिंग संदर्भ | ड्राइंग संदर्भ: 50, 35, 68 और 102 मिमी; संबंधित दृश्य से मिलान करें |
| ड्राइंग कुल ऊँचाई | 55 मिमी कनेक्टर सहित |
| ड्राइंग सहिष्णुता | ±0.1 मिमी |
FS का अर्थ पूर्ण पैमाना है।5–15 kHz विनिर्देशन एक टॉर्क-फ्रीक्वेंसी आउटपुट है, न कि एक सैंपलिंग या अपडेट दर। ओवरलोड क्षमता एक निरंतर मापने की सीमा नहीं है। टॉर्क, गति, कूपलिंग संरेखण और गतिशील लोड को स्थापना के संचालन सीमाओं के भीतर रखें।

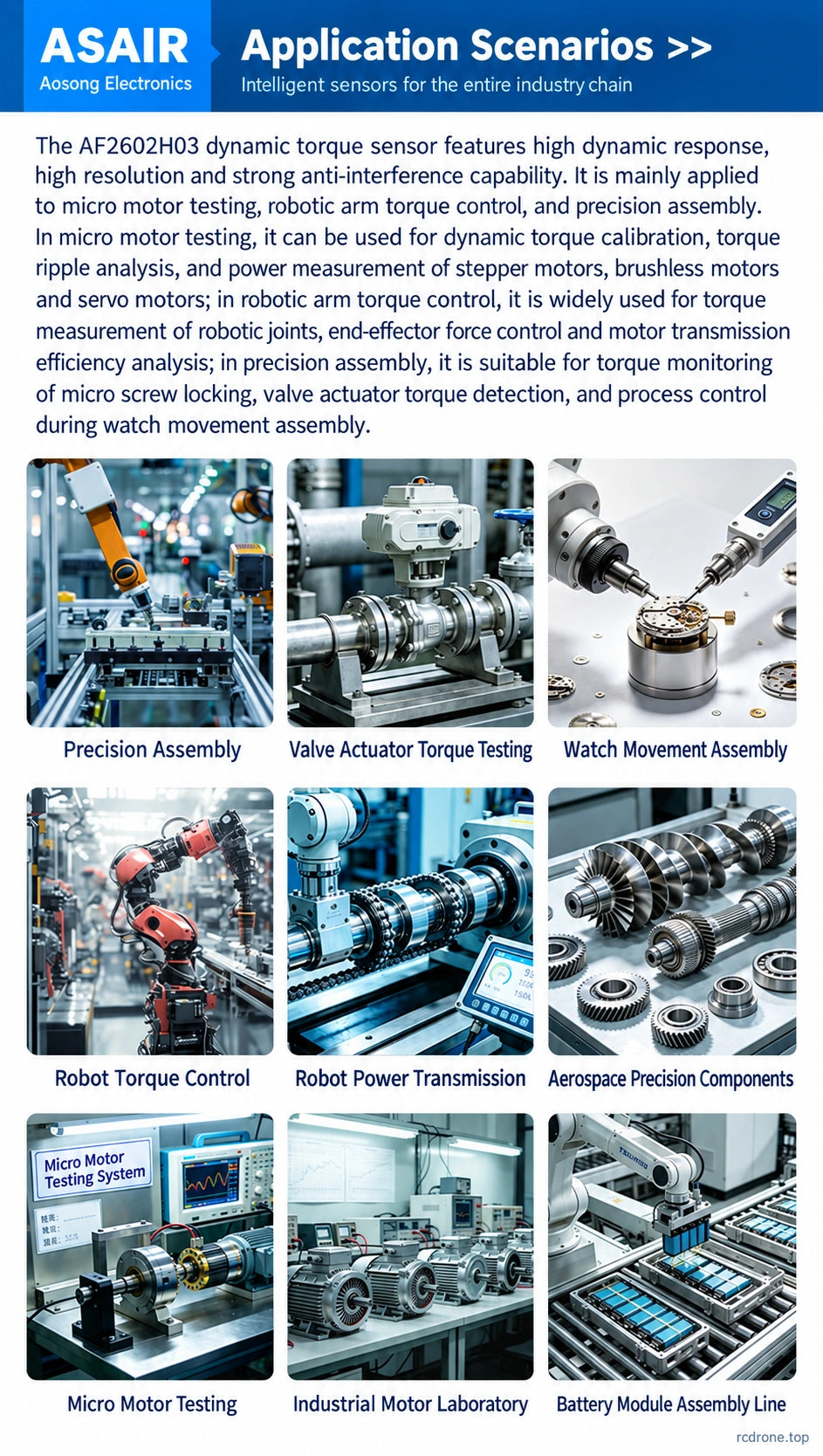

अनुप्रयोग
- स्टेपर, ब्रशलेस और सर्वो-मोटर टॉर्क कैलिब्रेशन, रिपल विश्लेषण और पावर परीक्षण।
- रोबोट जोड़ों, एंड-इफेक्टर्स बल-नियंत्रण विकास और ड्राइवट्रेन दक्षता अध्ययन।
- छोटे फास्टनर को कसना, वाल्व एक्ट्यूएटर परीक्षण और सटीक असेंबली।
- घड़ी-गति असेंबली और कॉम्पैक्ट मोटर प्रयोगशाला परीक्षण रिग्स।
अनुप्रयोग छवियाँ एकीकरण उदाहरणों को दर्शाती हैं। ±3 N·m मापने की सीमा के भीतर एक स्थापना का चयन करें; दिखाए गए बड़े मशीनरी इस सेंसर की क्षमता को नहीं बढ़ाती है।
यांत्रिक स्थापना

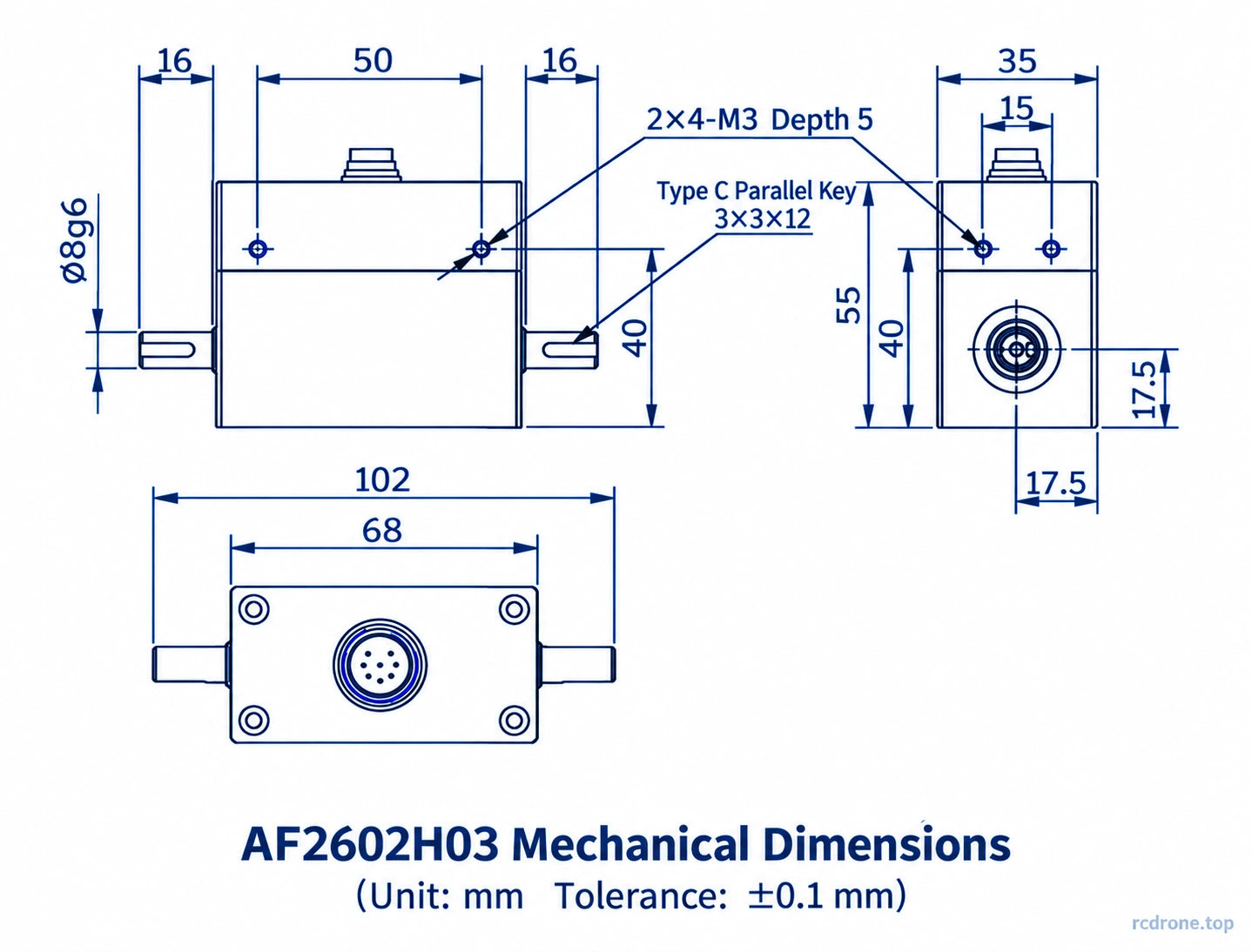

चित्र में Ø8 g6 शाफ्ट, 16 मिमी शाफ्ट प्रक्षिप्तियाँ, प्रकार C 3 × 3 × 12 मिमी की चाबियाँ, 50 मिमी, 35 मिमी, 68 मिमी और 102 मिमी संदर्भ इसके दृश्य में दिखाए गए हैं। कनेक्टर कुल ऊँचाई को 55 मिमी तक लाता है। 68 मिमी माउंटिंग संदर्भ, M3 गहराई-5 कॉलआउट और चित्र में संबंधित दृश्य का पालन करें; चित्र की सहिष्णुता ±0.1 मिमी है।
उपयुक्त संरेखित युग्मन का उपयोग करें, आवास को सुरक्षित करें और केबल तनाव को राहत दें। मापने वाले शाफ्ट पर अनावश्यक रेडियल या अक्षीय लोड लगाने से बचें। परीक्षण से पहले स्थापित असेंबली को शून्य करें।

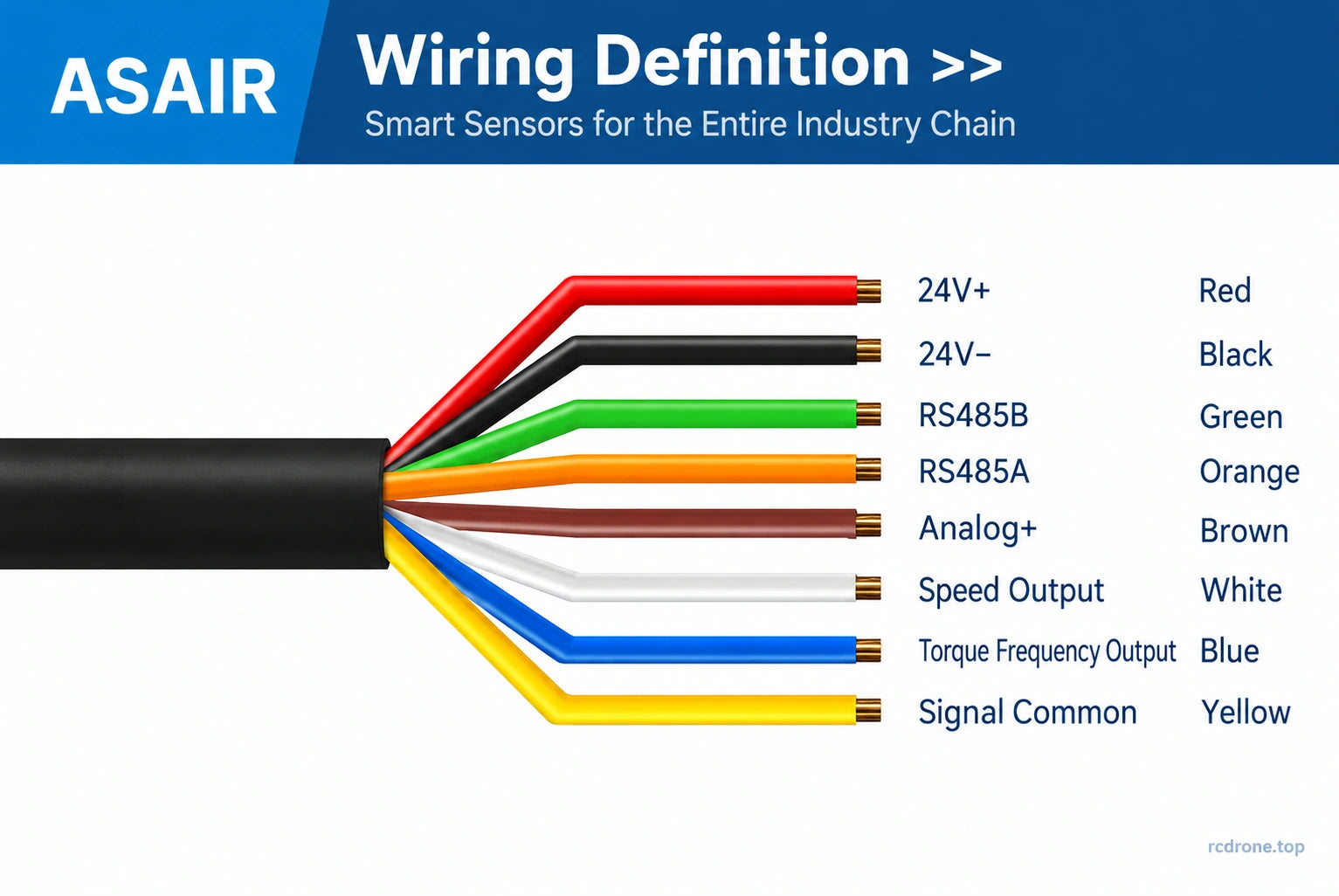

पावर और सिग्नल वायरिंग
| लाल | 24 V+ |
|---|---|
| काला | 24 V− |
| हरा | RS485 B |
| नारंगी | RS485 A |
| भूरा | एनालॉग + |
| सफेद | स्पीड आउटपुट |
| नीला | टॉर्क-फ्रीक्वेंसी आउटपुट |
| पीला | सिग्नल कॉमन |
कनेक्शन से पहले आवश्यक आउटपुट इंटरफेस और होस्ट सेटिंग्स का मिलान करें। समर्पित सिग्नल-कॉमन कंडक्टर और पावर-नेगेटिव कंडक्टर को अलग से पहचानें; बिना सूचीबद्ध जंपर या कनेक्टर पिन असाइनमेंट के अनुमान लगाने के बजाय इंस्टॉलेशन वायरिंग आवश्यकताओं का पालन करें।
क्या शामिल है
- 1 × ASAIR AF2602H03 गतिशील टॉर्क सेंसर।
- आठ-तारों वाला शील्डेड कनेक्शन केबल, जो Ø8 × 5000 मिमी के रूप में निर्दिष्ट है।
पावर सप्लाई, होस्ट इंटरफेस एडाप्टर्स, शाफ्ट काउप्लिंग, मोटर्स, टेस्ट स्टैंड और एप्लिकेशन उपकरण शामिल नहीं हैं।

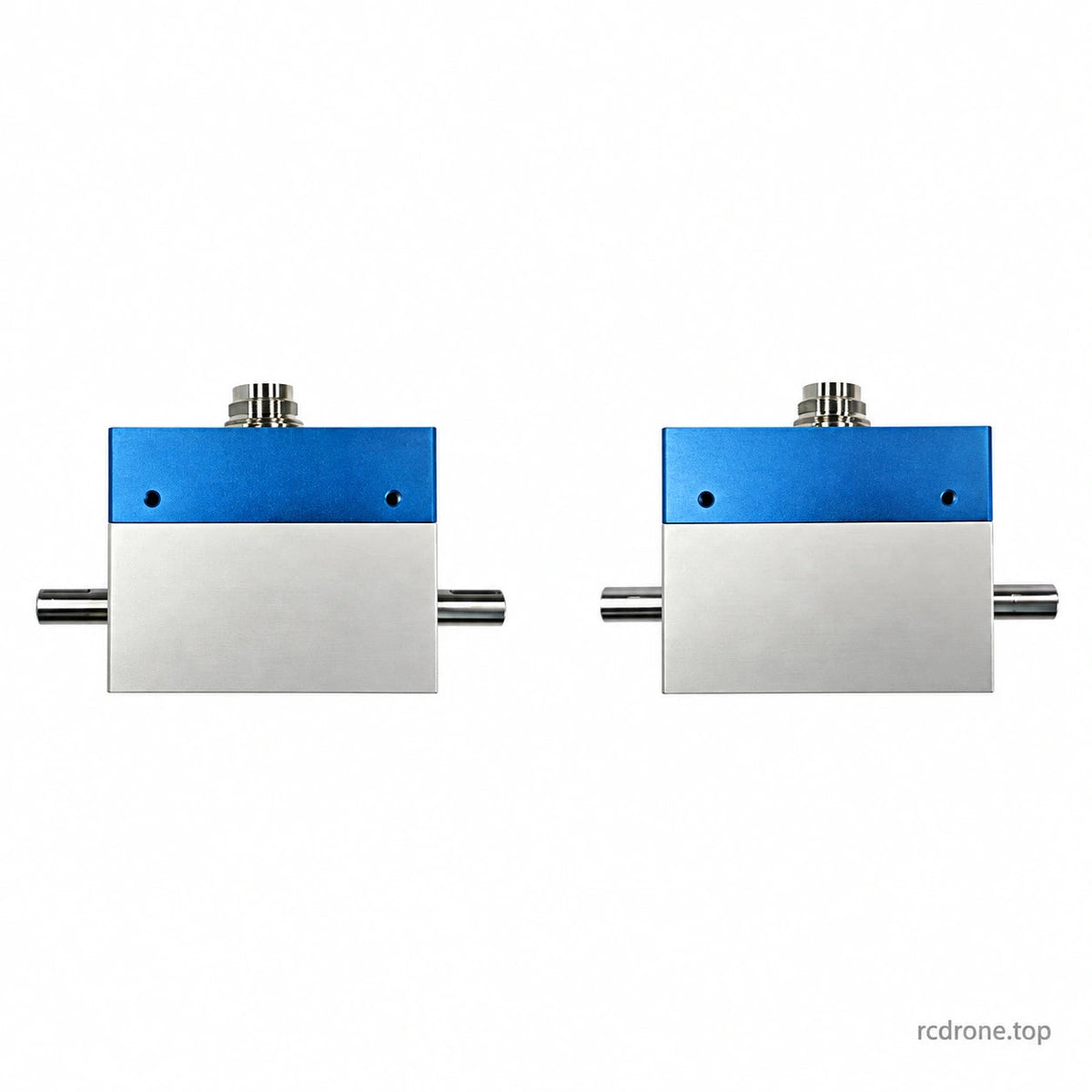

दृश्य विवरण
