अवलोकन
ये CHIHAI MOTOR 480 ब्रश्ड DC मोटर्स विशिष्ट संख्या वाले वाइंडिंग, शाफ्ट लंबाई, मैग्नेट सामग्री और पिनियन कॉन्फ़िगरेशन की पेशकश करते हैं जो संगत शौक तंत्र के लिए हैं। इसके आयामों और विद्युत आवश्यकताओं का उपयोग करके सटीक कॉन्फ़िगरेशन का चयन करें। पिनियन पुलर और दो-टुकड़े शाफ्ट-स्लीव पैक अलग सहायक उपकरण हैं और इनमें कोई मोटर नहीं है।
कॉन्फ़िगरेशन द्वारा विनिर्देश

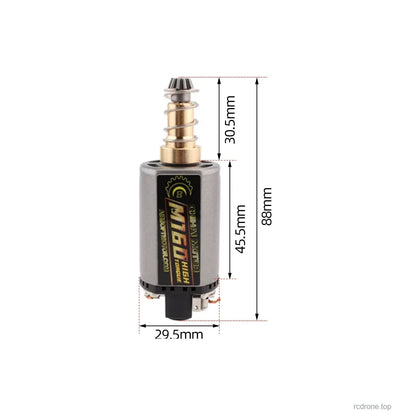

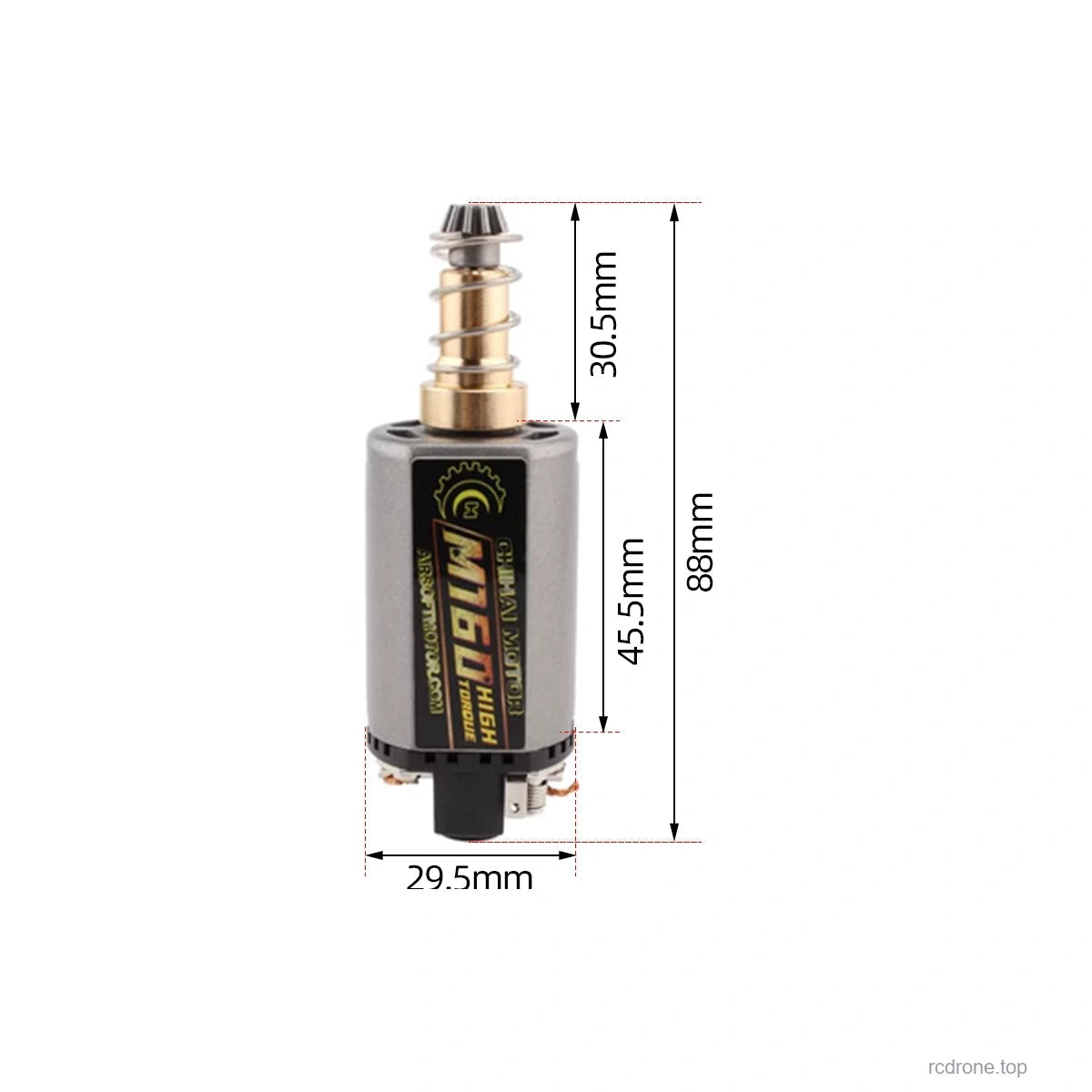

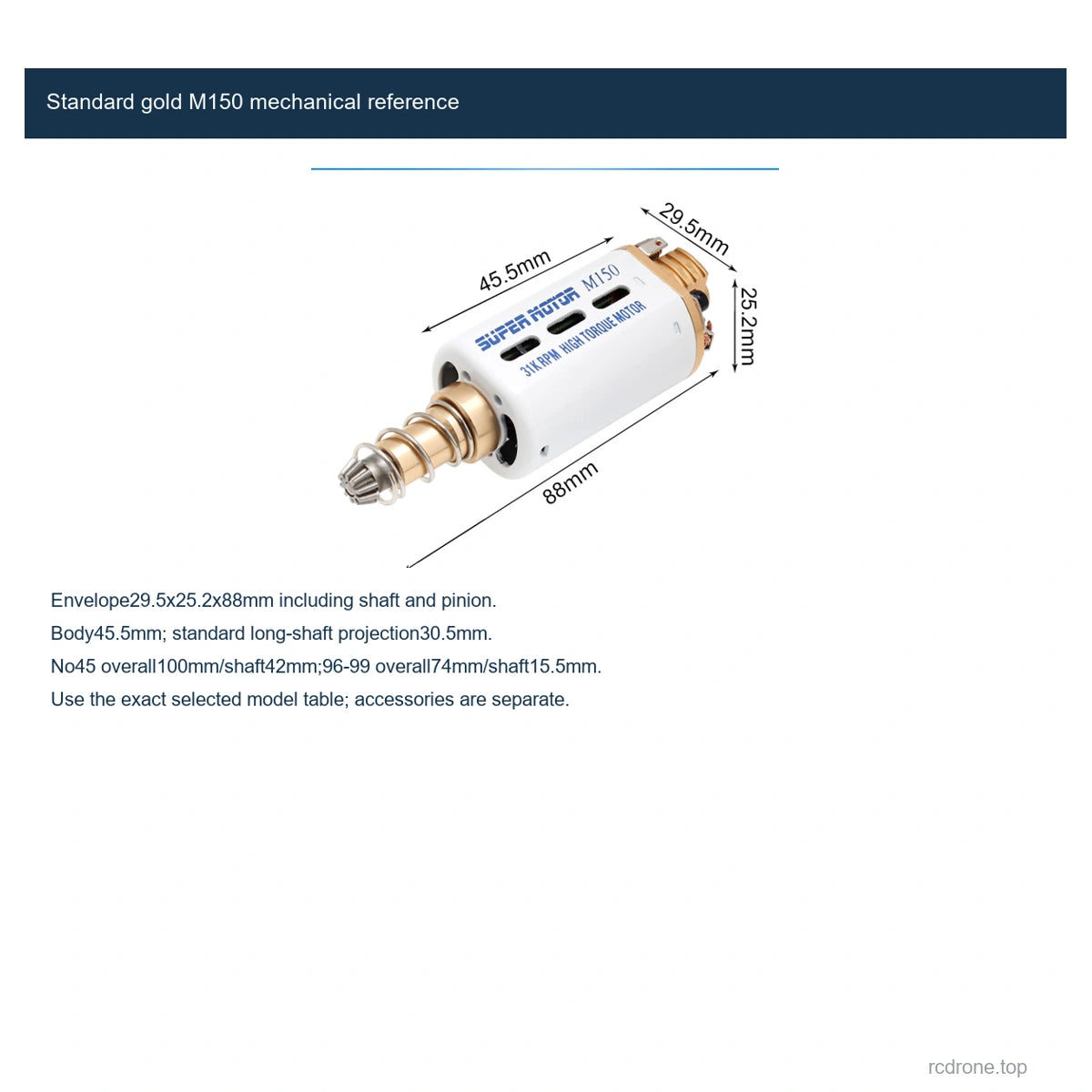

गति वोल्टेज-विशिष्ट संदर्भ हैं। कुल लंबाई में आउटपुट शाफ्ट और पिनियन शामिल हैं जहाँ फिट किया गया है। मोटर बॉडी की लंबाई 45.5 मिमी और चौड़ाई संदर्भ 29.5 मिमी मॉडल कार्ड में है। मानक गोल्ड/ब्लू/रेड M150 लिफाफा संदर्भ 29.5×25.2×88 मिमी है; यह 100 मिमी विस्तारित या 74 मिमी छोटे-शाफ्ट कॉन्फ़िगरेशन का वर्णन नहीं करता है।
| मॉडल | कॉन्फ़िगरेशन | rpm at11.1V | rpm at7.4V | शाफ्ट प्रक्षिप्ति मिमी | कुल मिमी |
|---|---|---|---|---|---|

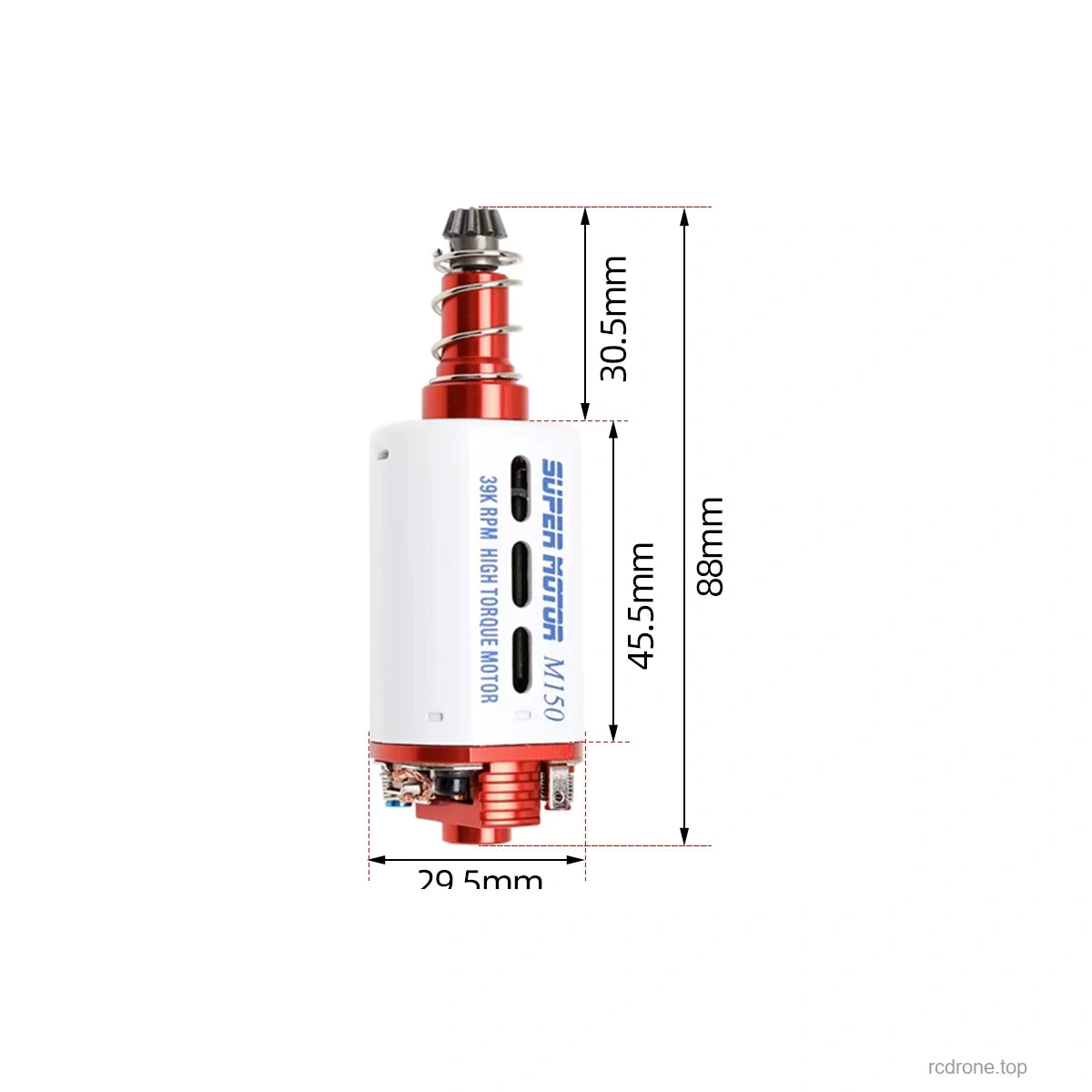

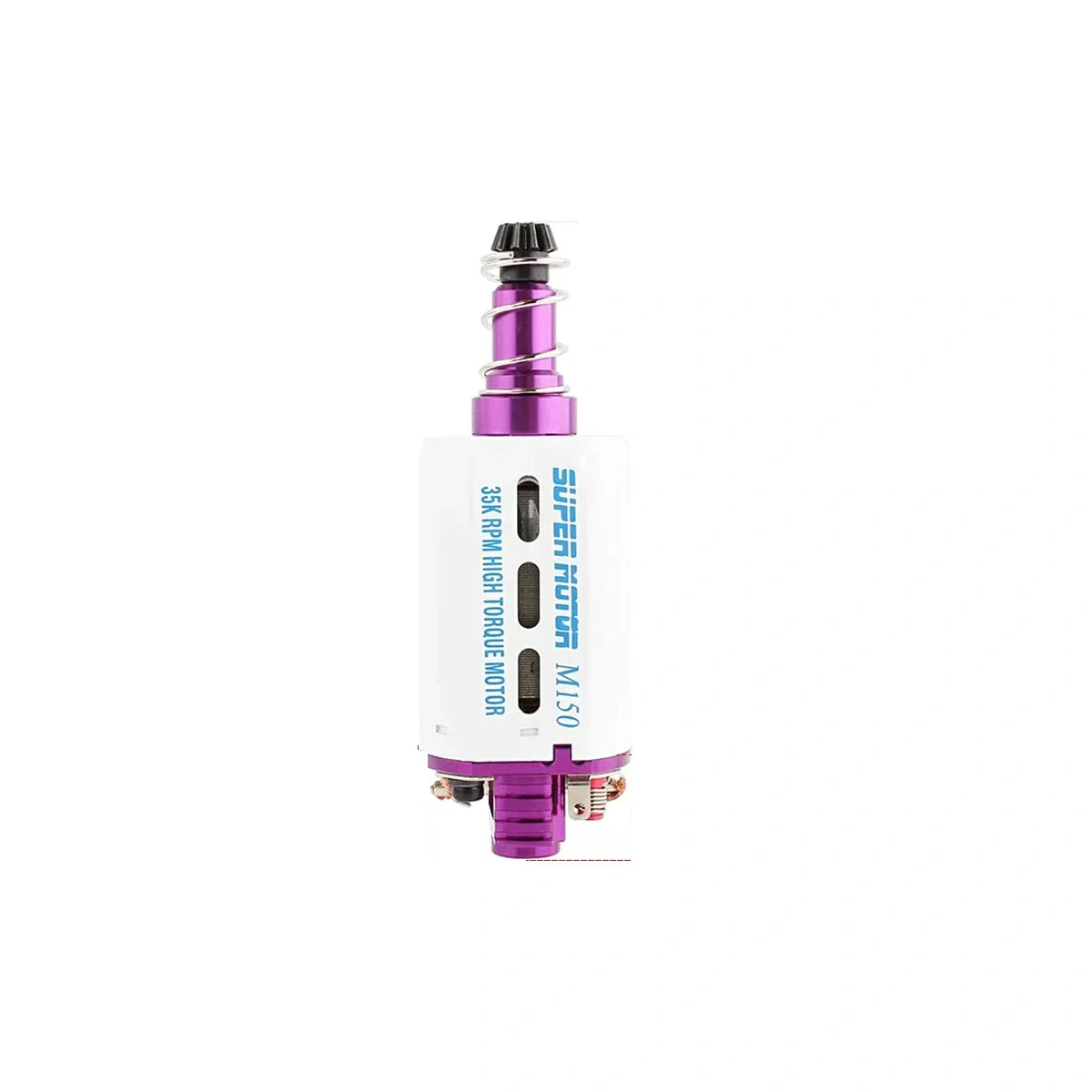

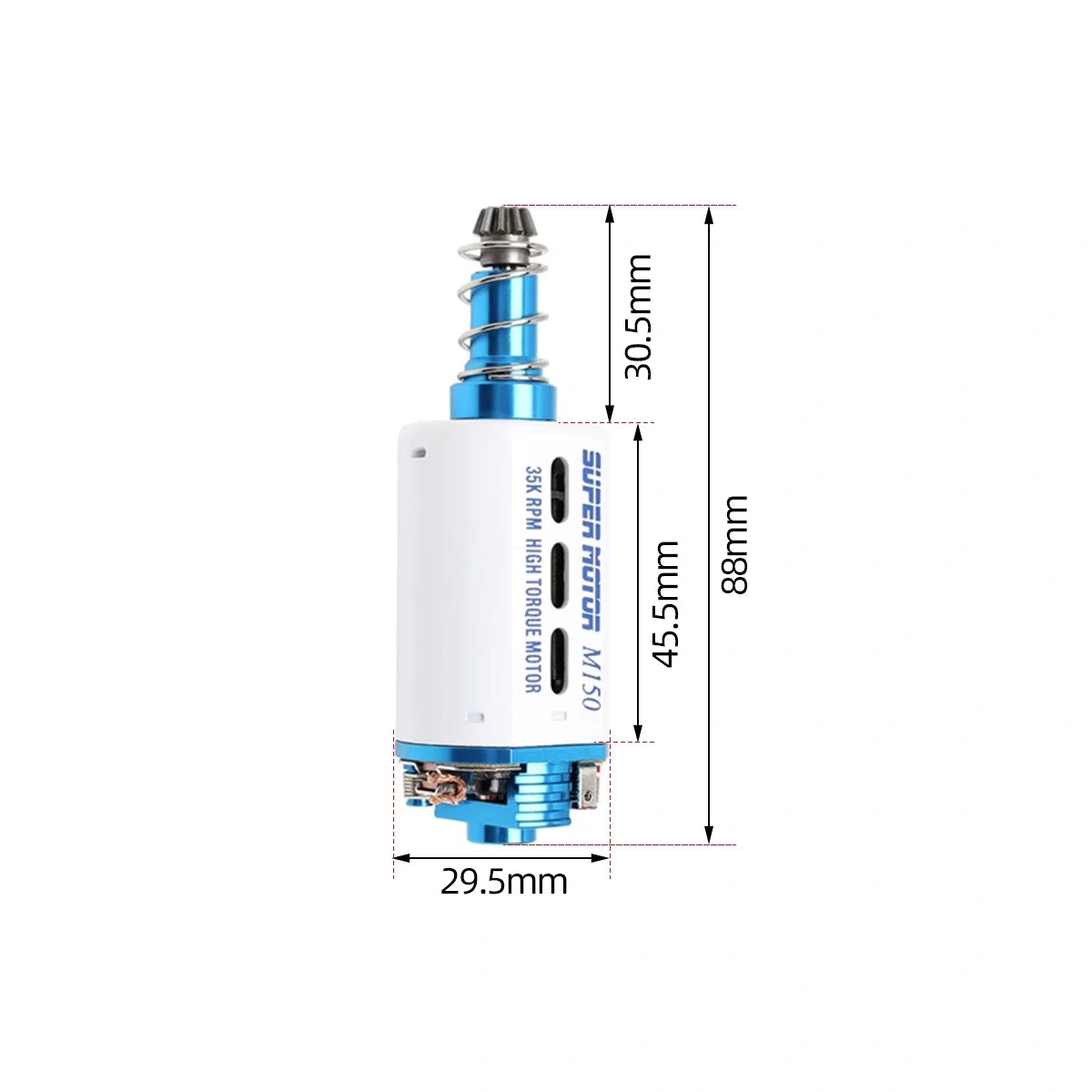

| 5 | N52 बैंगनी लंबा शाफ्ट | 34000 | 22000 | 30.5 | 88 |
| 6 | N35 नीला लंबा शाफ्ट | 35000 | 23000 | 30.5 | 88 |
| 7 | N35 लाल लंबा शाफ्ट | 39000 | 26000 | 30.5 | 88 |

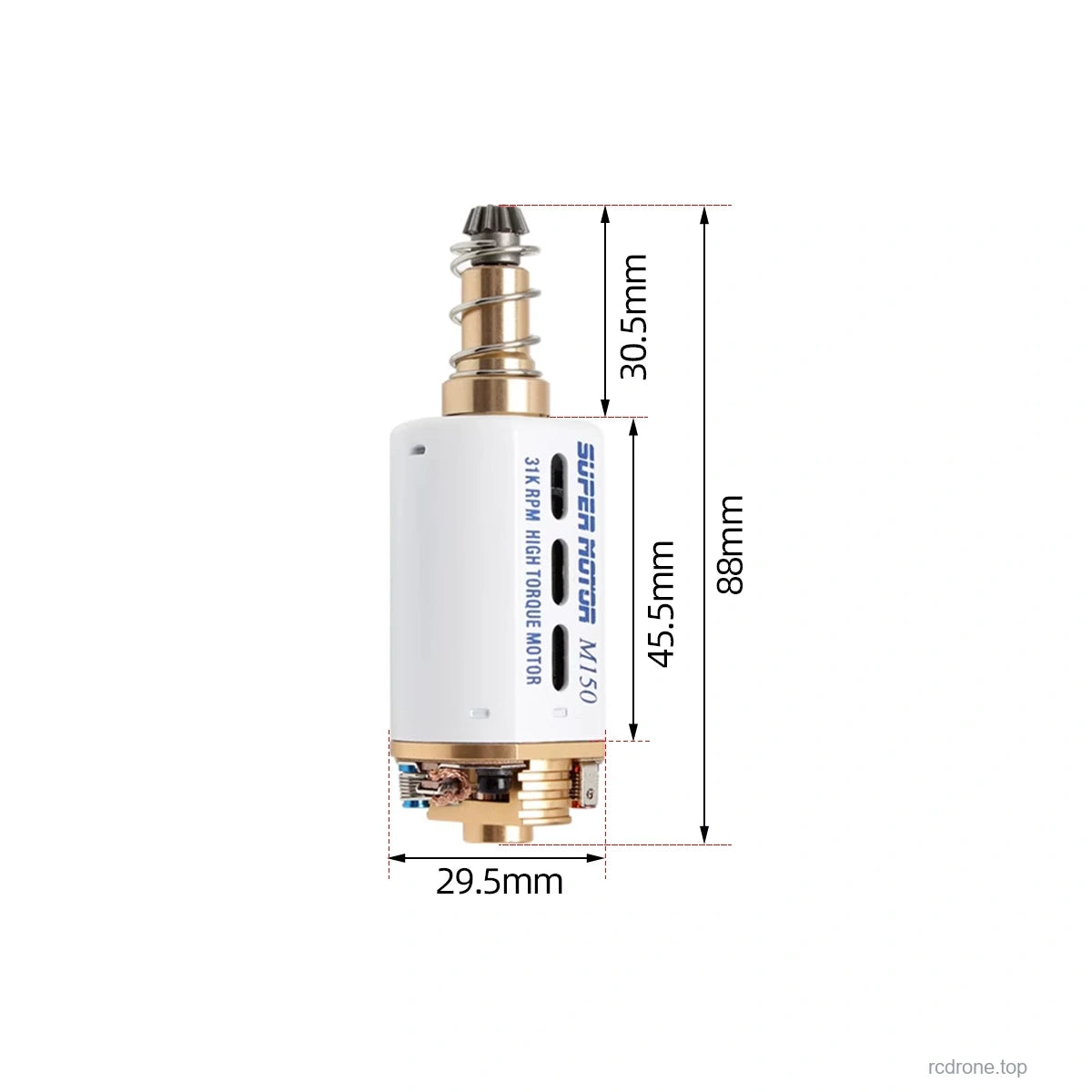

| 8 | N35 सोना लंबा शाफ्ट | 31000 | 20000 | 30.5 | 88 |

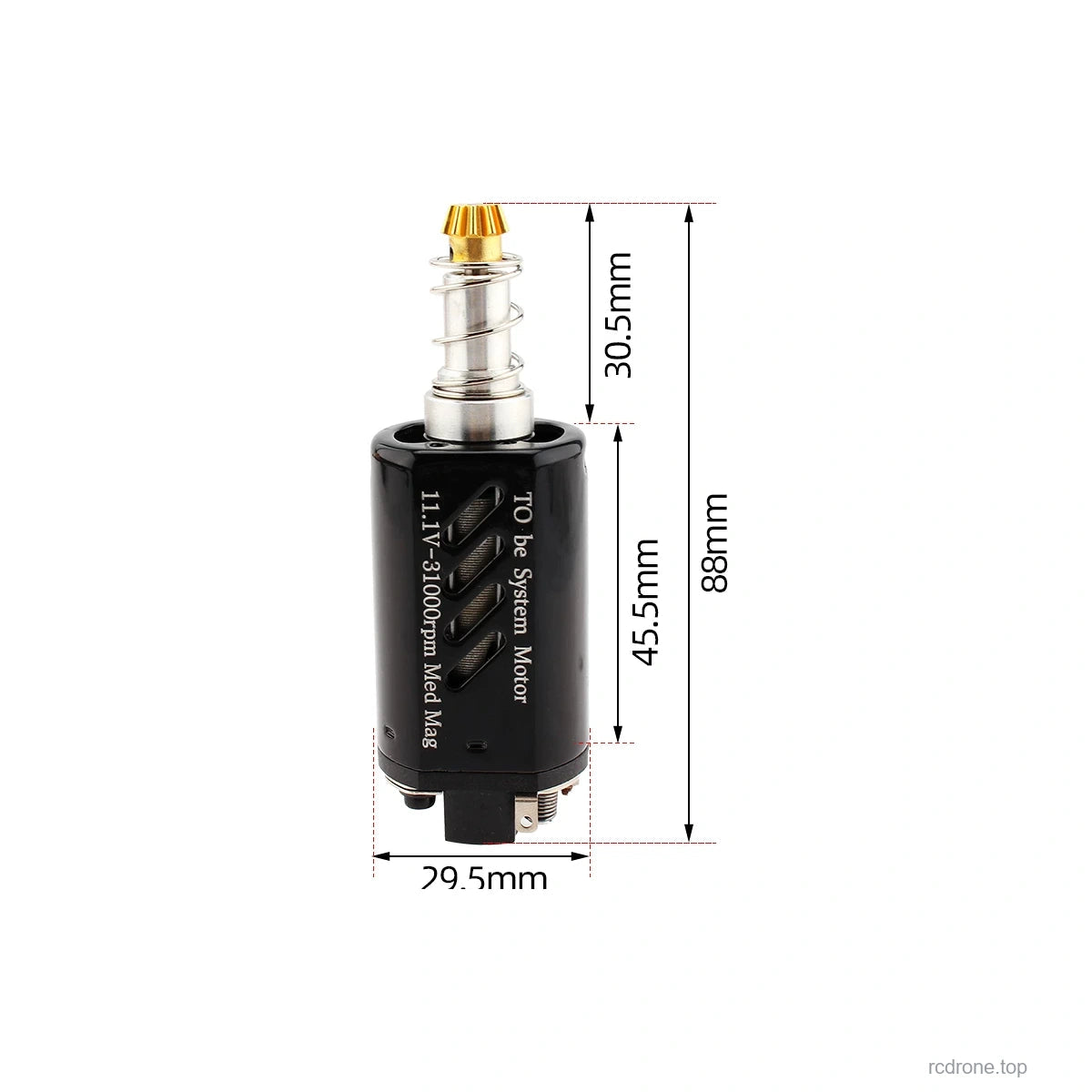

| 40 | N10 लंबा शाफ्ट | 31000 | 20000 | 30.5 | 88 |
| 41 | उच्च गति लंबा शाफ्ट | 46000 | 30000 | 30.5 | 88 |

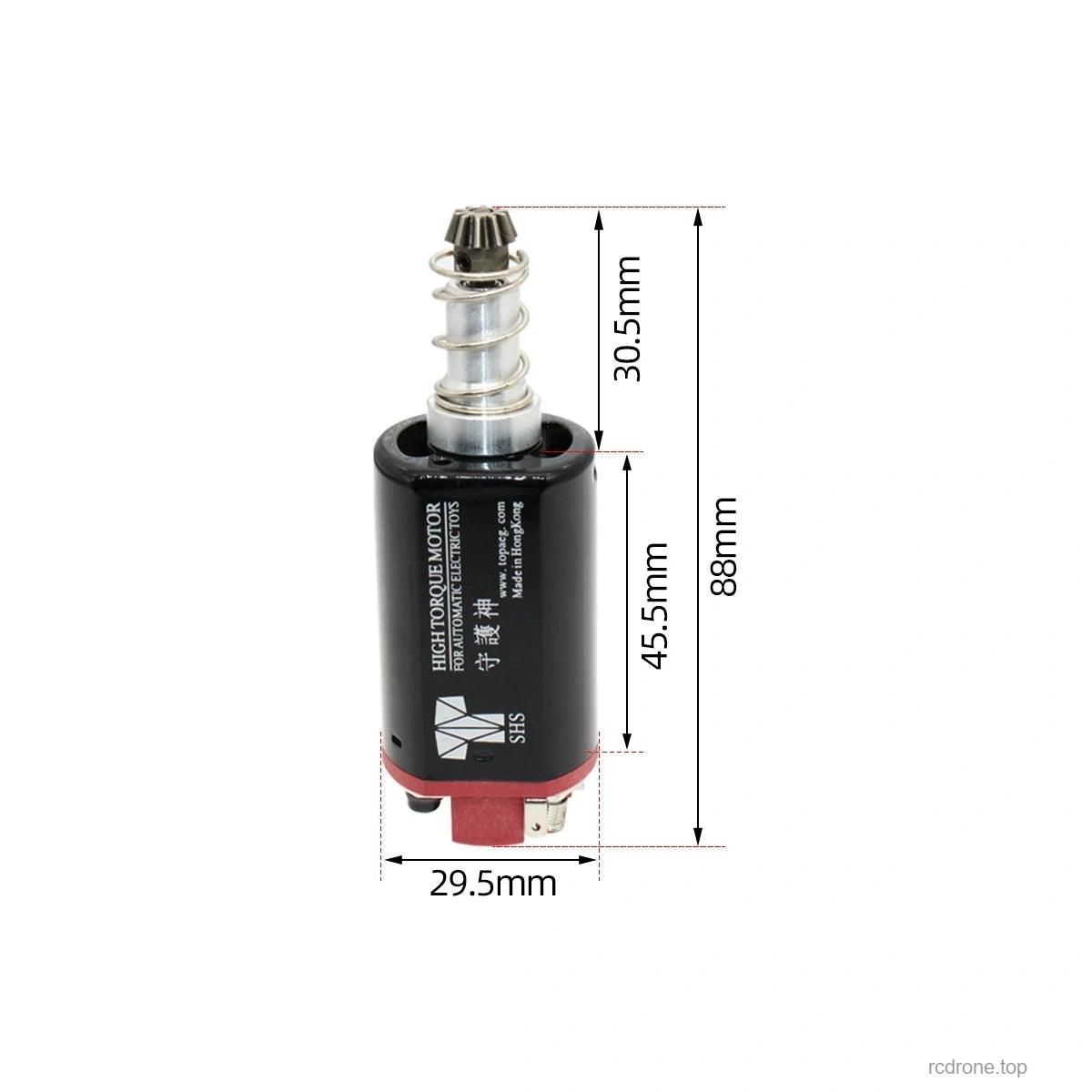

| 42 | उच्च टॉर्क लंबा शाफ्ट | 31000 | 20000 | 30.5 | 88 |
| 43 | उच्च गति लंबा शाफ्ट | 46000 | 30000 | 30.5 | 88 |
| 44 | निम्न गति उच्च टॉर्क | 19000 | 12000 | 30.5 | 88 |

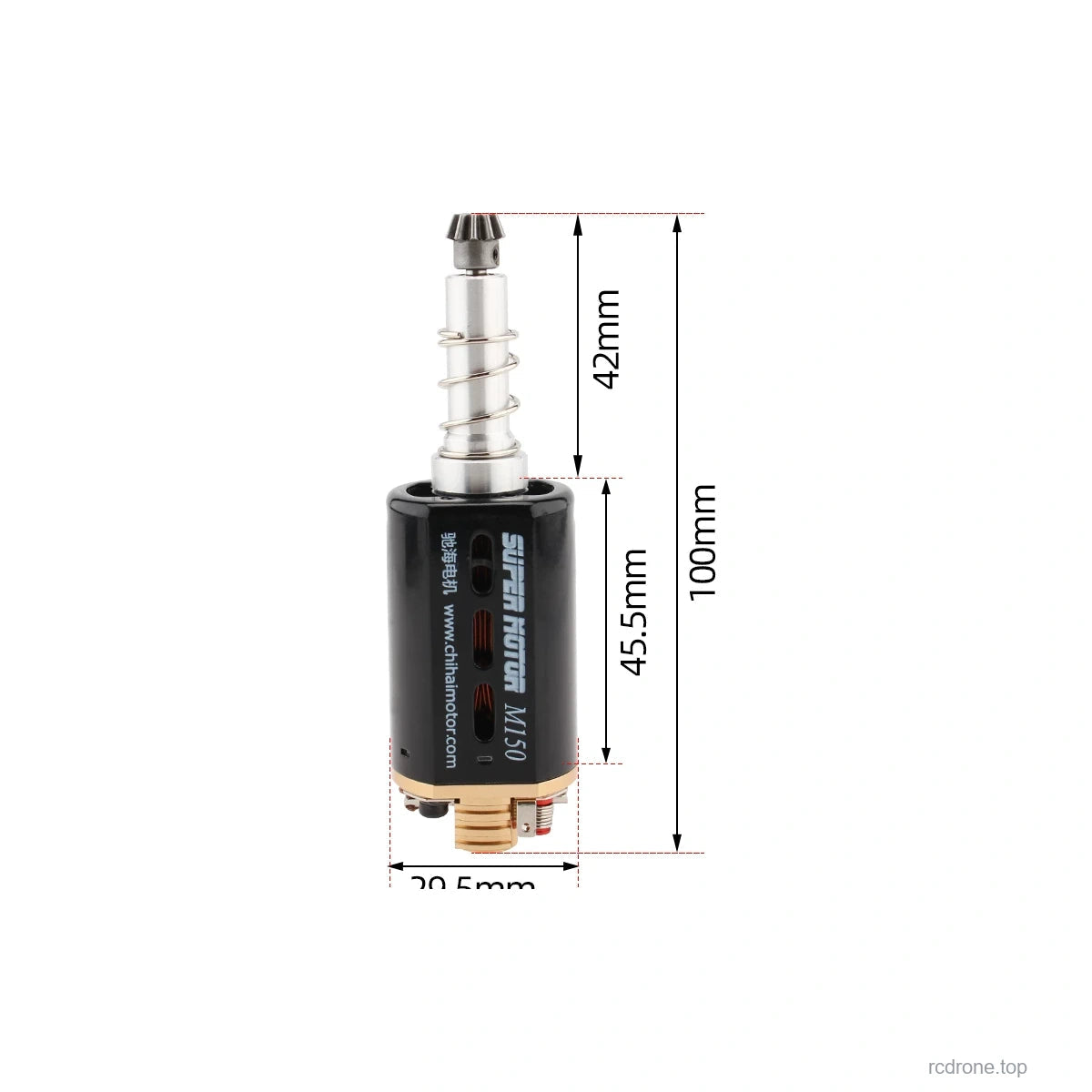

| 45 | विस्तारित 100 मिमी मोटर | 31000 | 20000 | 42 | 100 |
| 46 | उच्च गति उच्च टॉर्क | 37000 | 24000 | 30.5 | 88 |
| 47 | फेराइट मोटर बिना पिनियन | 34000 | 22000 | 30.5 | 88 |

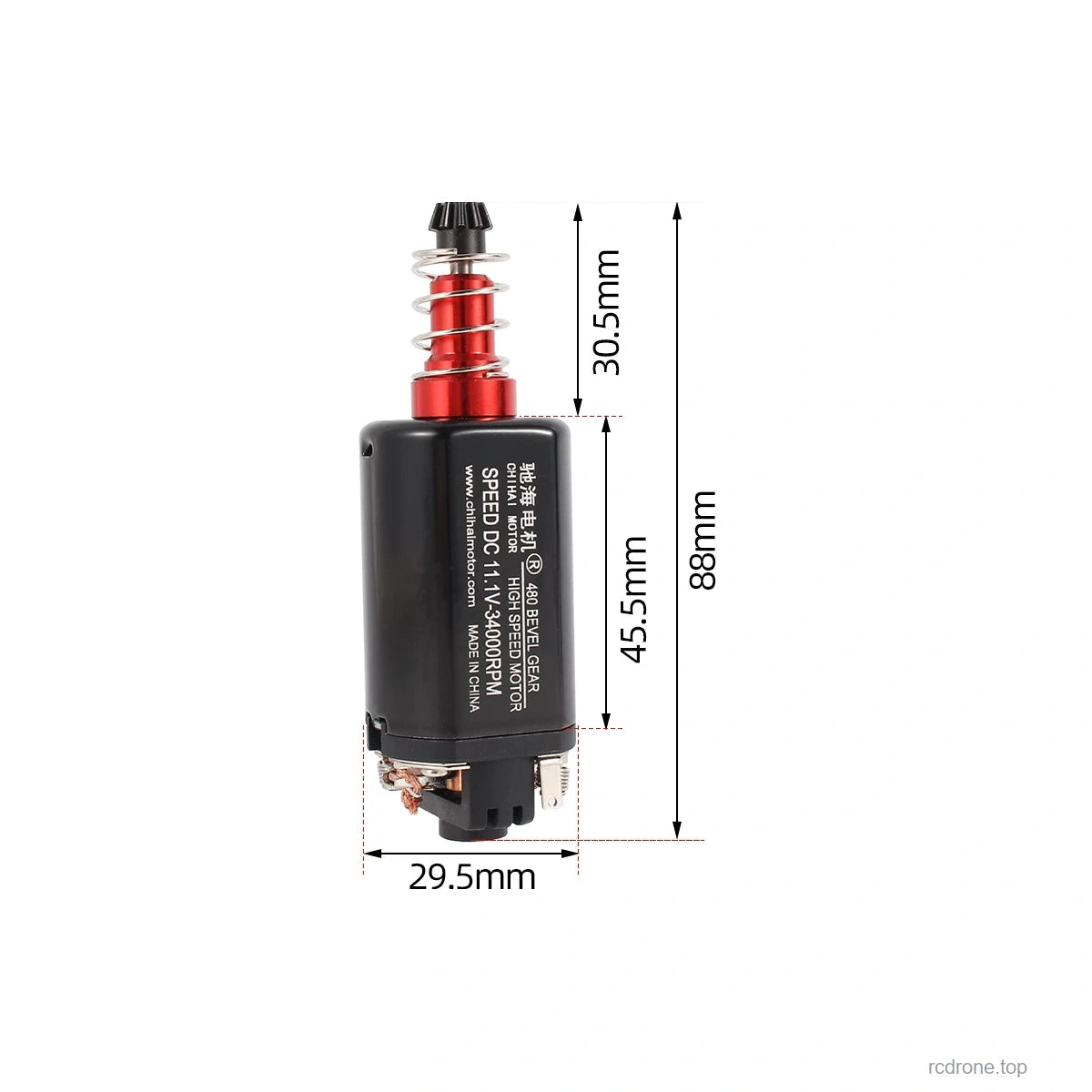

| 48 | रेड डेविल फेराइट मोटर | 34000 | 22000 | 30.5 | 88 |

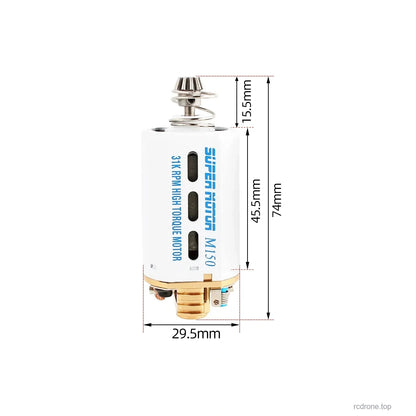

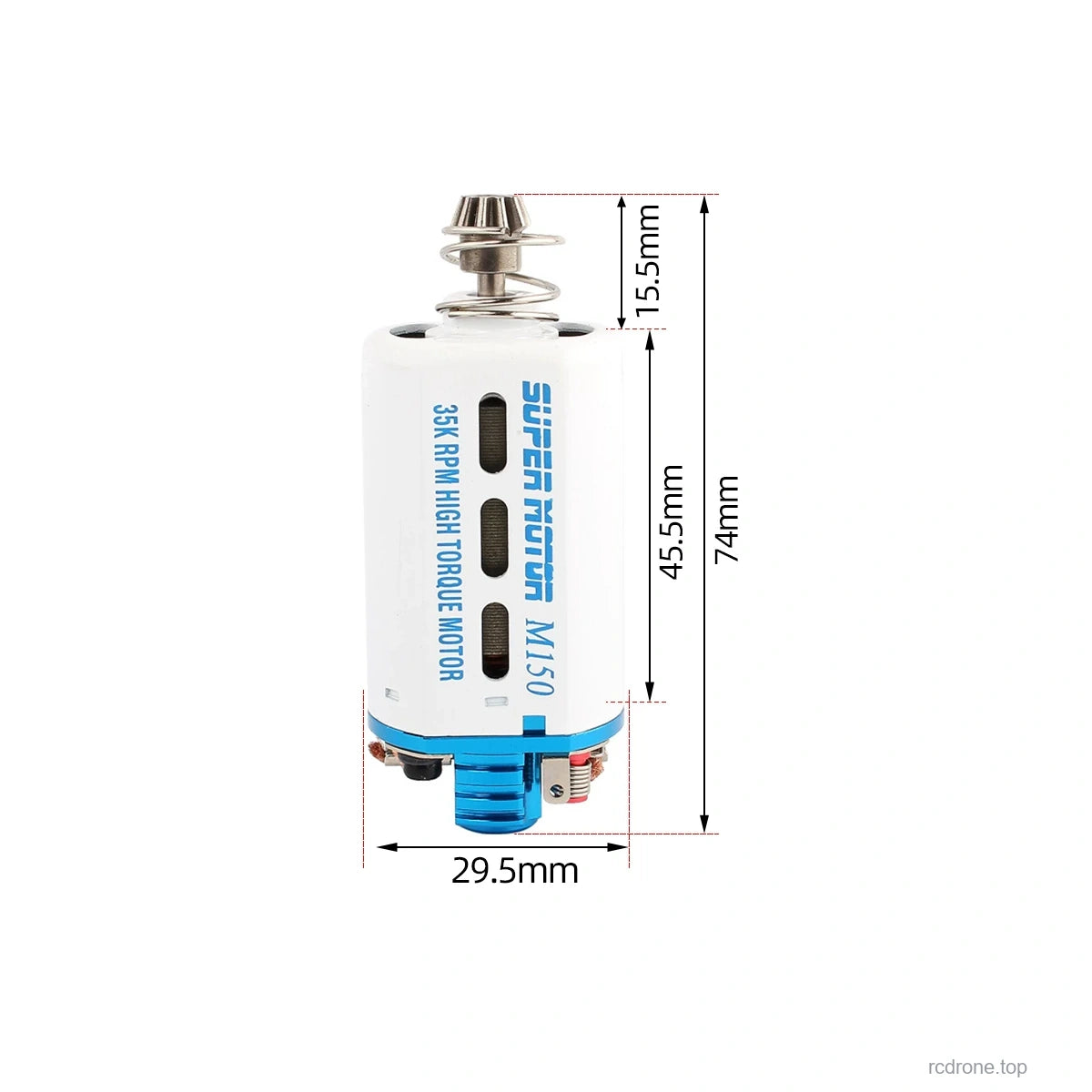

| 96 | N35 नीला छोटा शाफ्ट | 35000 | 23000 | 15.5 | 74 |

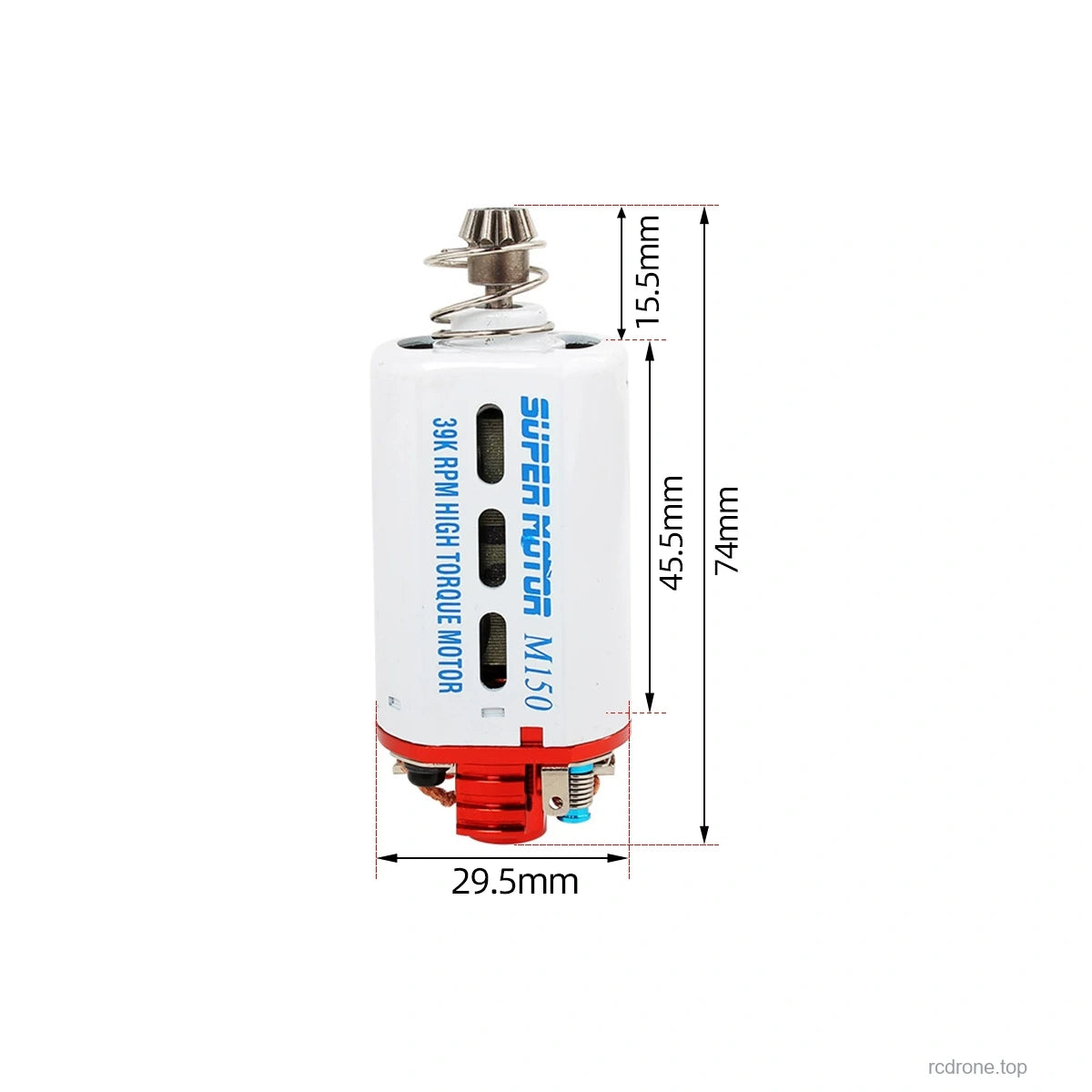

| 97 | N35 लाल शॉर्ट शाफ्ट | 39000 | 26000 | 15.5 | 74 |
| 98 | N35 सुनहरा शॉर्ट शाफ्ट | 31000 | 20000 | 15.5 | 74 |

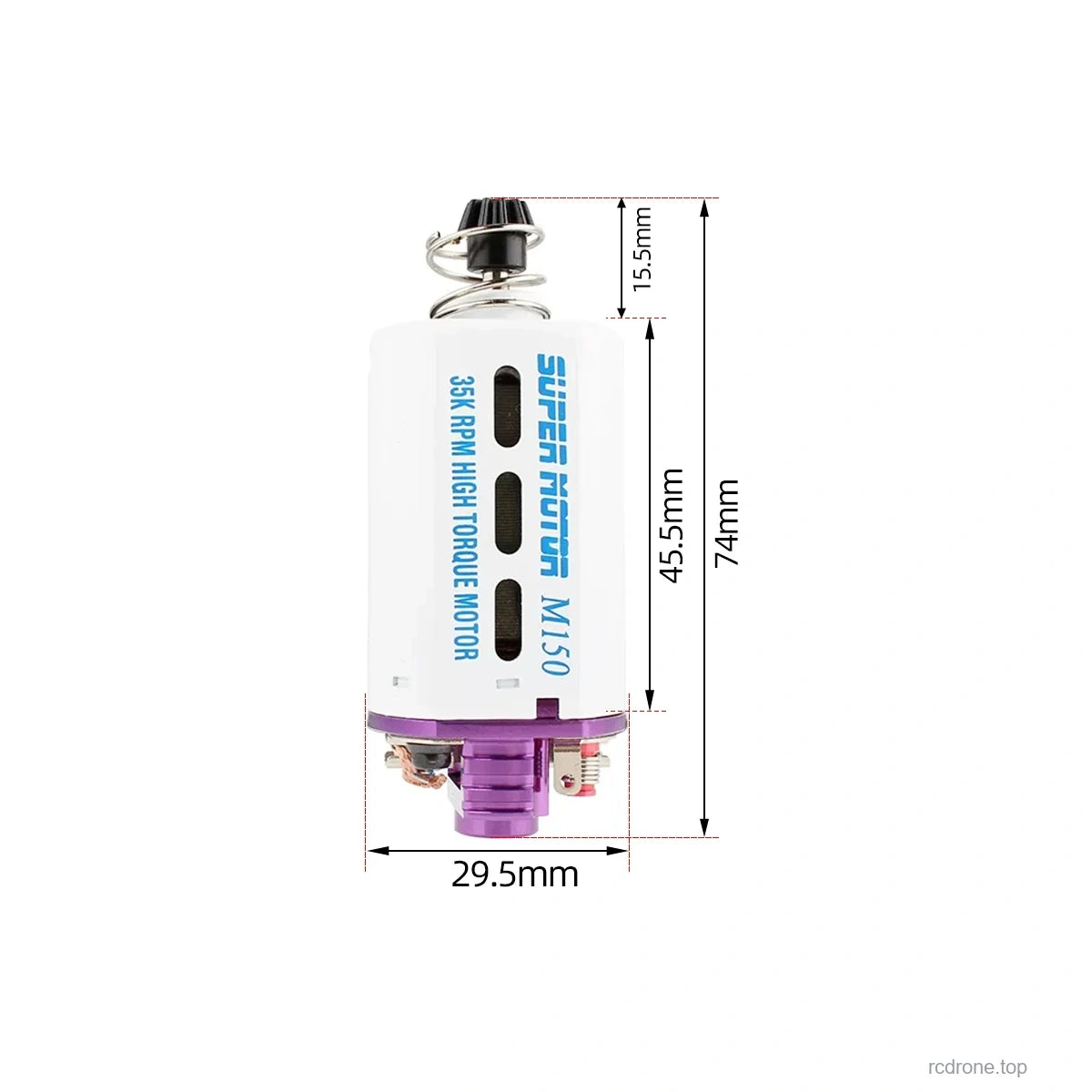

| 99 | N52 बैंगनी शॉर्ट शाफ्ट | 35000 | 23000 | 15.5 | 74 |
निर्माण और पिनियन के बीच अंतर
| मॉडल | चुंबक संदर्भ | एंड कैप | पिनियन | हाउसिंग / चयन नोट |
|---|---|---|---|---|
| 5 | N52 NdFeB | CNC एल्यूमिनियम | MIM स्टील पिनियन | 6 वेंट |
| 6 | N35 NdFeB | CNC एल्यूमिनियम | MIM स्टील पिनियन | 6 वेंट |
| 7 | N35 NdFeB | CNC एल्यूमिनियम | MIM स्टील पिनियन | 6 वेंट |
| 8 | N35 NdFeB | CNC एल्यूमिनियम | MIM स्टील पिनियन | 6 वेंट |
| 40 | N10 बंधित दुर्लभ-पृथ्वी | PPS | गोल्ड MIM स्टील पिनियन | 8 कोणीय वेंट |

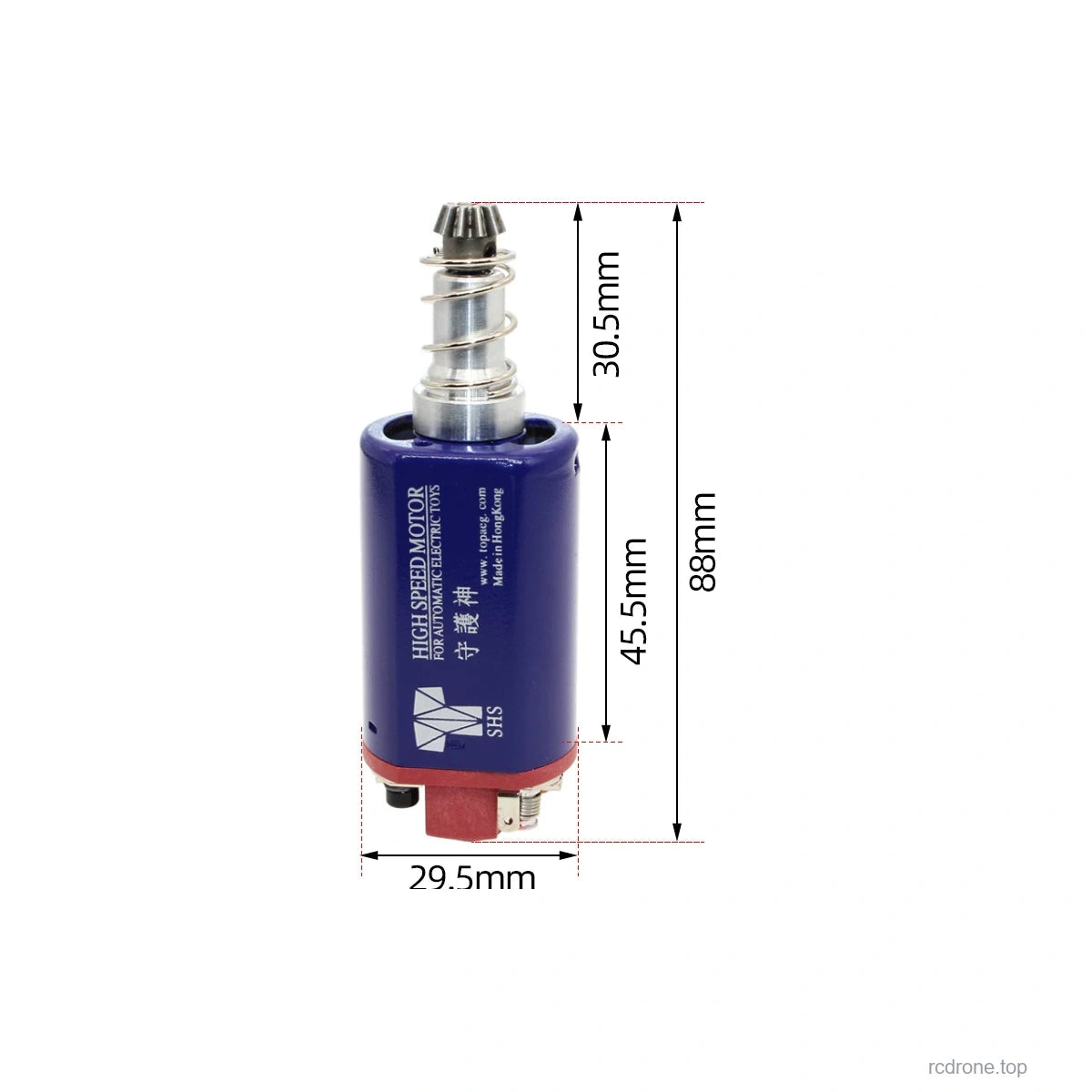

| 41 | N35 NdFeB | हीट-प्रतिरोधी नायलॉन | हार्डन पाउडर-एलॉय पिनियन | बंद हाउसिंग |
| 42 | N35 NdFeB | हीट-प्रतिरोधी नायलॉन | हार्डन पाउडर-एलॉय पिनियन | बंद हाउसिंग |
| 43 | N35 NdFeB | PPS | हार्डन पाउडर-एलॉय पिनियन | बंद हाउसिंग |

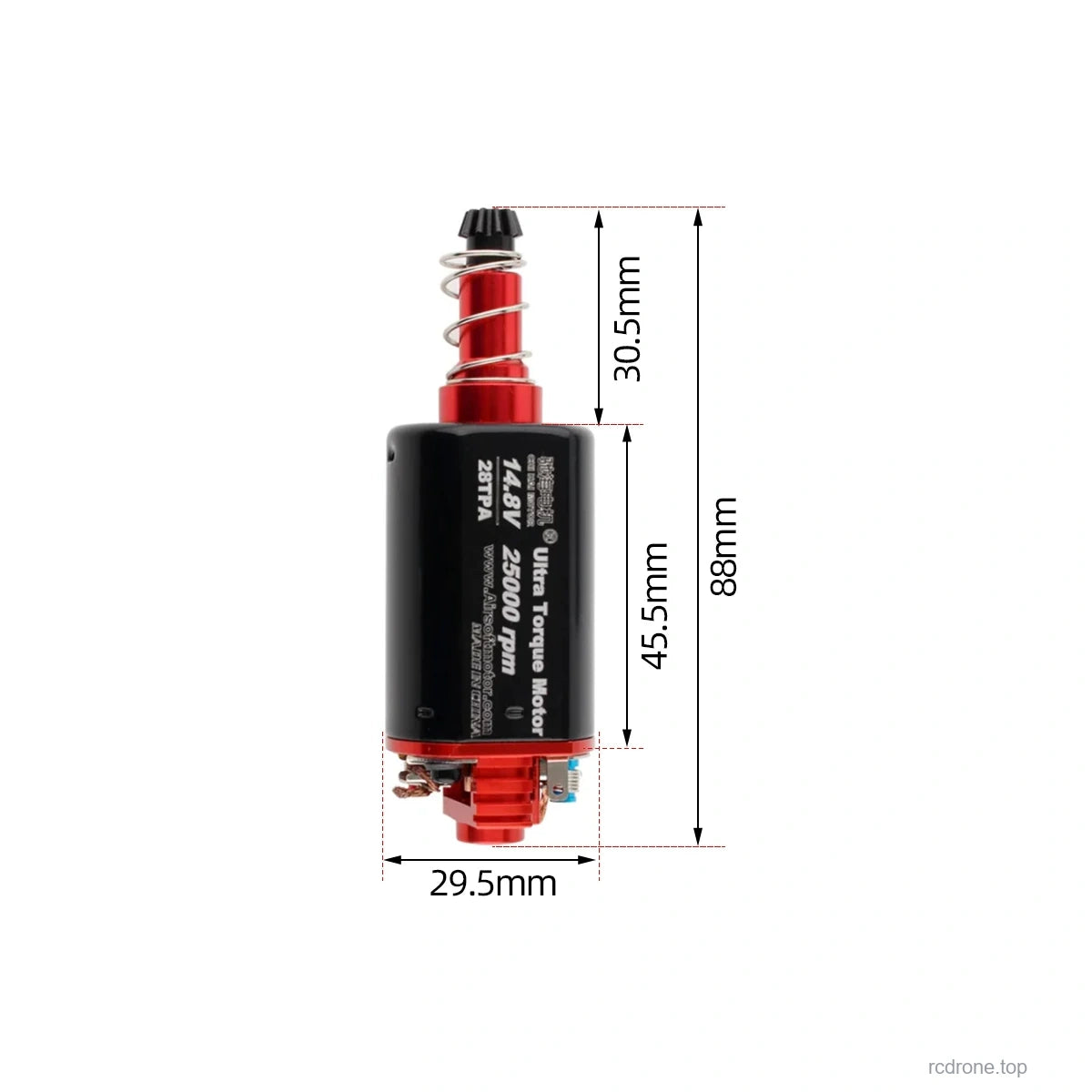

| 44 | N35 NdFeB | CNC एल्यूमिनियम | MIM स्टील पिनियन | बंद हाउसिंग;25000rpm पर14.8V संदर्भ |
| 45 | N35 NdFeB | CNC एल्यूमिनियम | कठोर पाउडर-एलॉय पिनियन | 6 वेंट |
| 46 | N35 NdFeB | CNC एल्यूमिनियम | MIM स्टील पिनियन | 8 कोणीय वेंट |
| 47 | गीले-प्रेस किए गए फेराइट | ताप-प्रतिरोधी नायलॉन | कोई पिनियन शामिल नहीं | बंद आवास; 13:1–16:1 गियर तंत्र की सिफारिश नहीं की जाती |
| 48 | गीले-प्रेस किए गए फेराइट | ताप-प्रतिरोधी नायलॉन | MIM स्टील पिनियन | बंद आवास; 13:1–16:1 गियर तंत्र की सिफारिश नहीं की जाती |
| 96 | N35 NdFeB | CNC एल्यूमिनियम | MIM स्टील पिनियन | 6 वेंट |
| 97 | N35 NdFeB | CNC एल्यूमिनियम | कठोर पाउडर-एलॉय पिनियन | 6 वेंट |
| 98 | N35 NdFeB | CNC एल्यूमिनियम | कठोर पाउडर-एलॉय पिनियन | 6 वेंट |
| 99 | N52 NdFeB | CNC एल्यूमिनियम | MIM स्टील पिनियन | 6 वेंट |

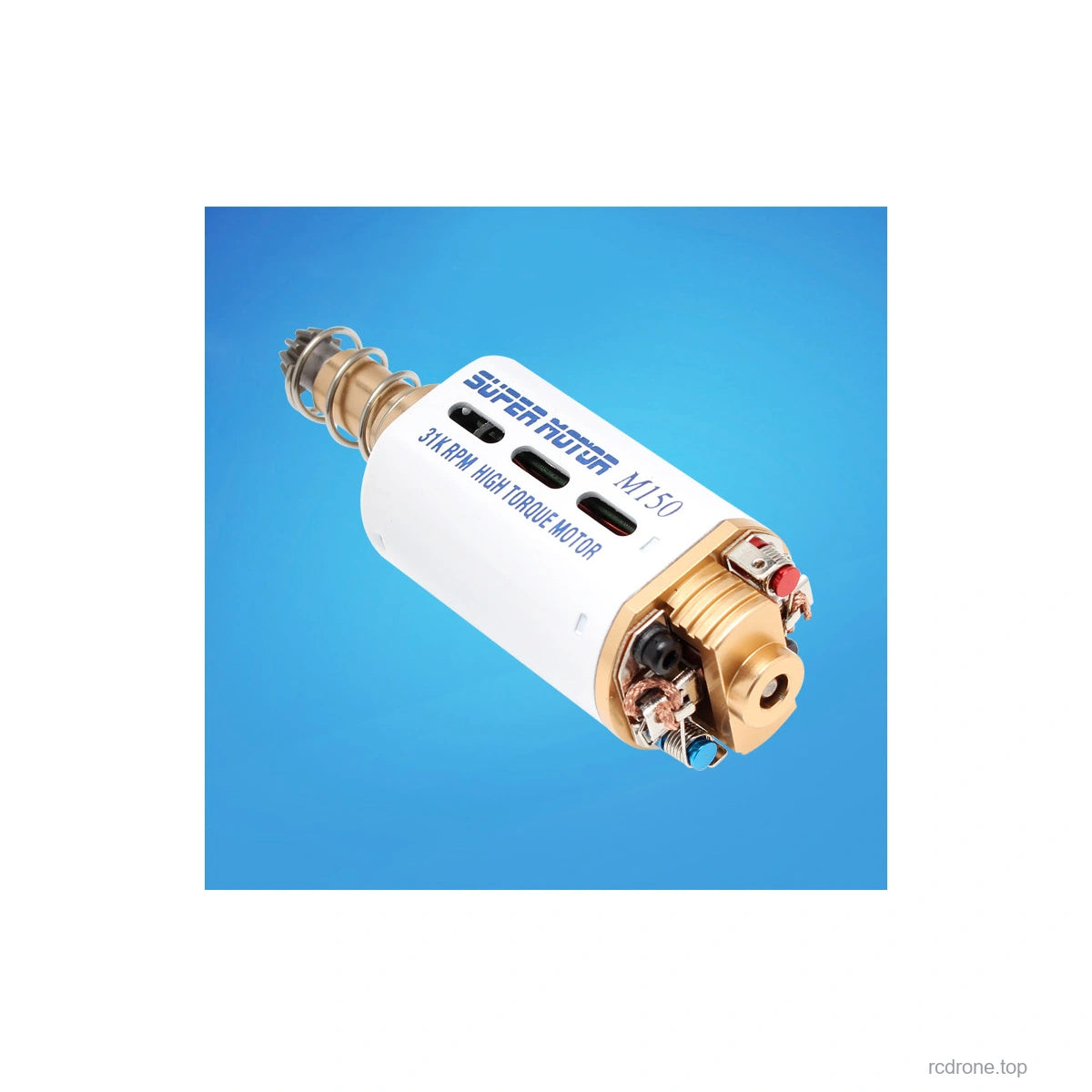

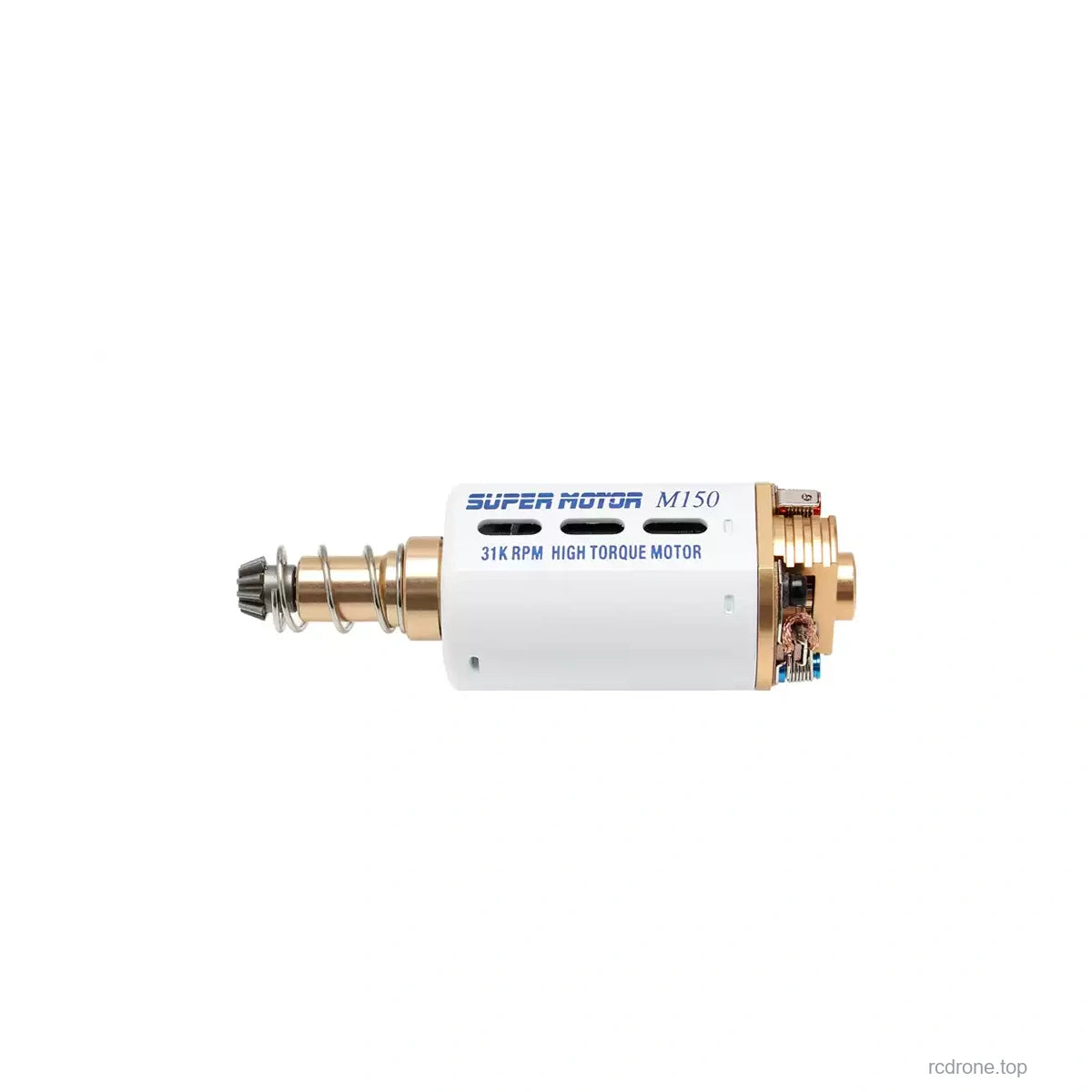

सभी क्रमांकित मोटर कार्ड बॉल-बियरिंग समर्थन, कार्बन ब्रश और एक विद्युत संतुलित आर्मेचर को निर्दिष्ट करते हैं।वेंटिंग, एंड कैप और मैग्नेट निर्माण मॉडल के अनुसार भिन्न होते हैं। No47 बिना पिनियन के प्रदान किया गया है; अन्य मोटर फ़ोटोग्राफ़ पिनियन कॉन्फ़िगरेशन को मिलाने वाले तंत्र के खिलाफ जांचने के लिए दिखाते हैं।
मानक M150 लॉन्ग-शाफ्ट प्रदर्शन
निम्नलिखित 11.1V संचालन बिंदु विशेष रूप से लॉन्ग-शाफ्ट No8 गोल्ड, No6 ब्लू और No7 रेड M150 कॉन्फ़िगरेशन पर लागू होते हैं। ये No5/99 N52 मोटर्स, अन्य वाइंडिंग, या शॉर्ट-शाफ्ट 96–99 मॉडलों पर लागू नहीं होते। टॉर्क यूनिट गोल्ड और ब्लू/रेड तालिकाओं के बीच भिन्न होते हैं।

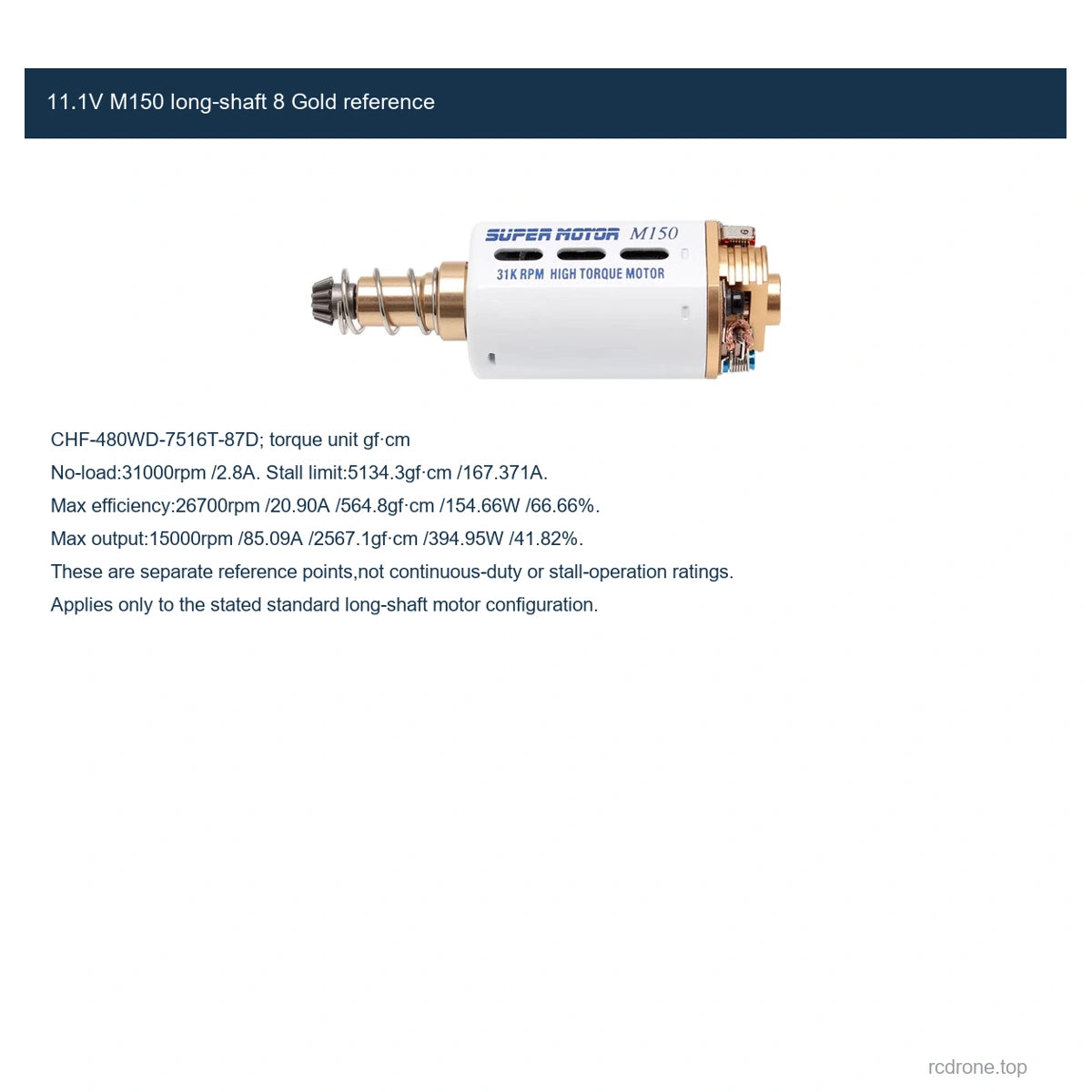

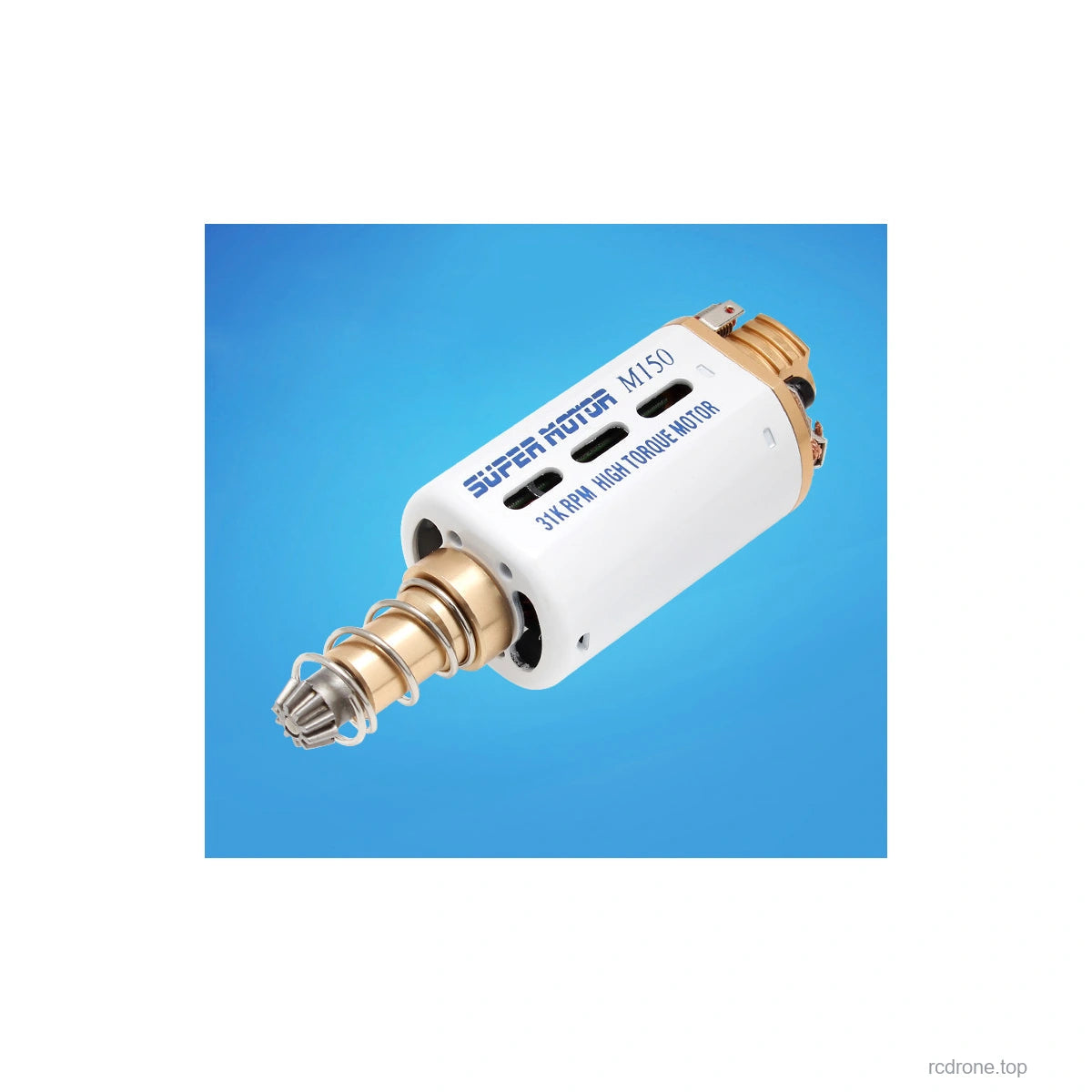

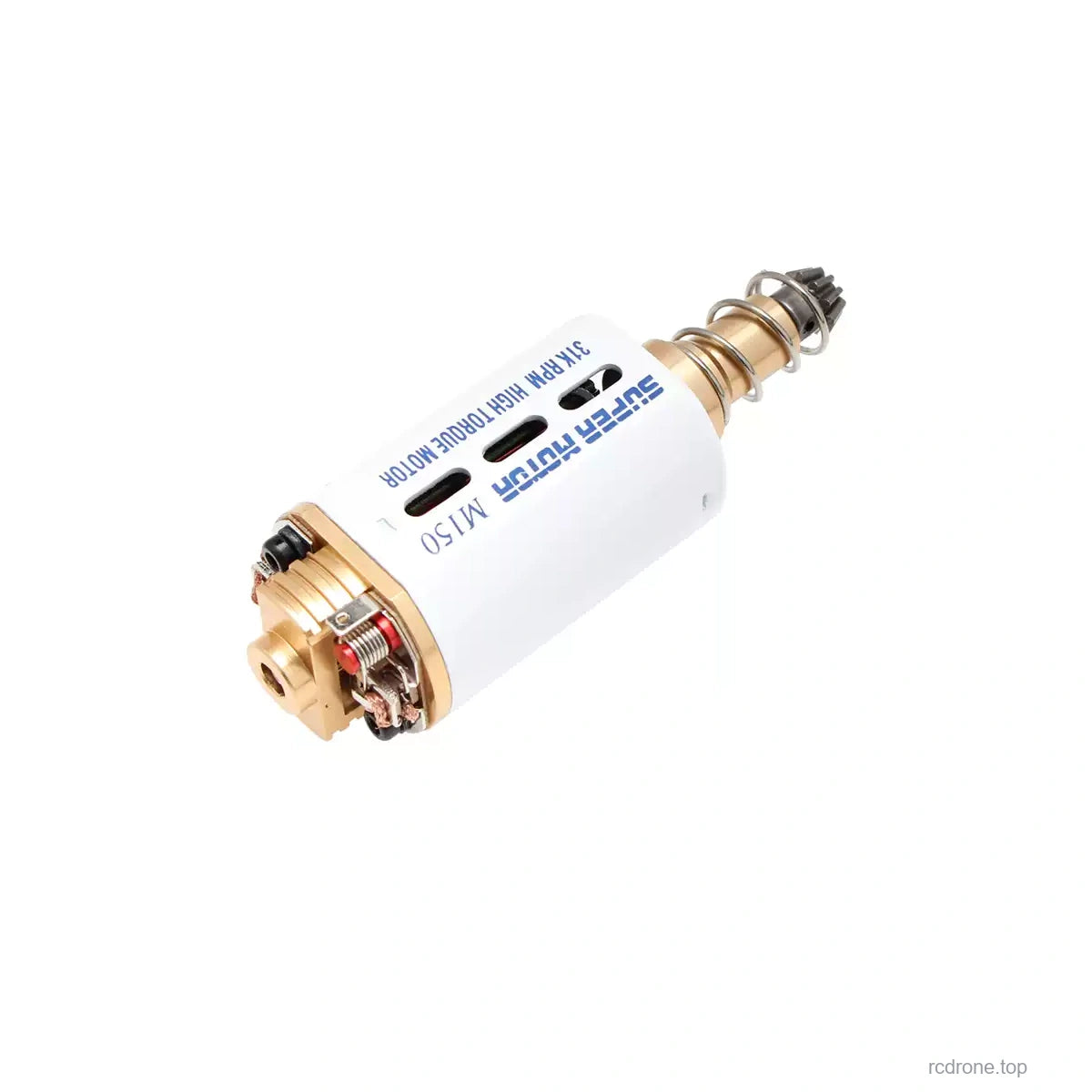

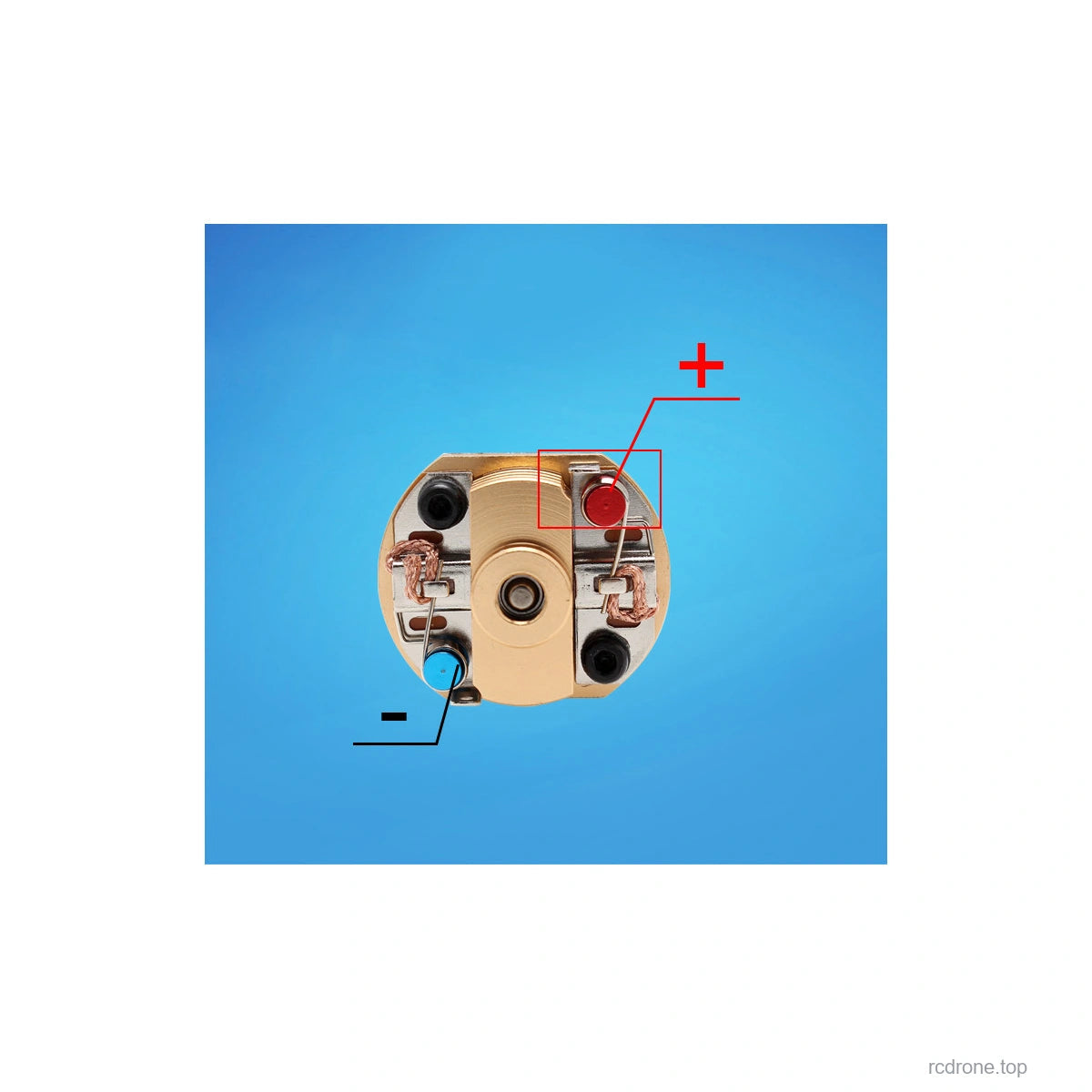

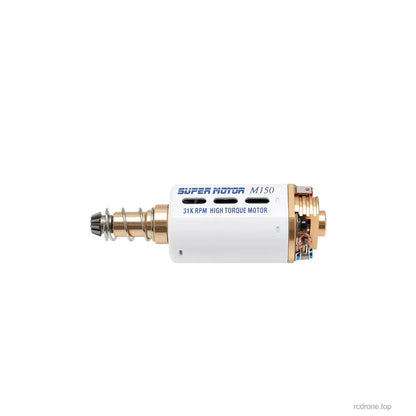

11.1V लॉन्ग-शाफ्ट 8 गोल्ड M150
वाइंडिंग संदर्भ: CHF-480WD-7516T-87D। टॉर्क यूनिट: gf·cm।
| संचालन बिंदु | गति rpm | वर्तमान A | टॉर्क gf·cm | आउटपुट W | कुशलता% |
|---|---|---|---|---|---|
| कोई लोड नहीं | 31000 | 2.8 | — | — | — |
| स्टॉल सीमा | 0 | 167.371 | 5134.3 | — | — |
| अधिकतम दक्षता | 26700 | 20.90 | 564.8 | 154.66 | 66.66 |
| अधिकतम आउटपुट पावर | 15000 | 85.09 | 2567.1 | 394.95 | 41.82 |

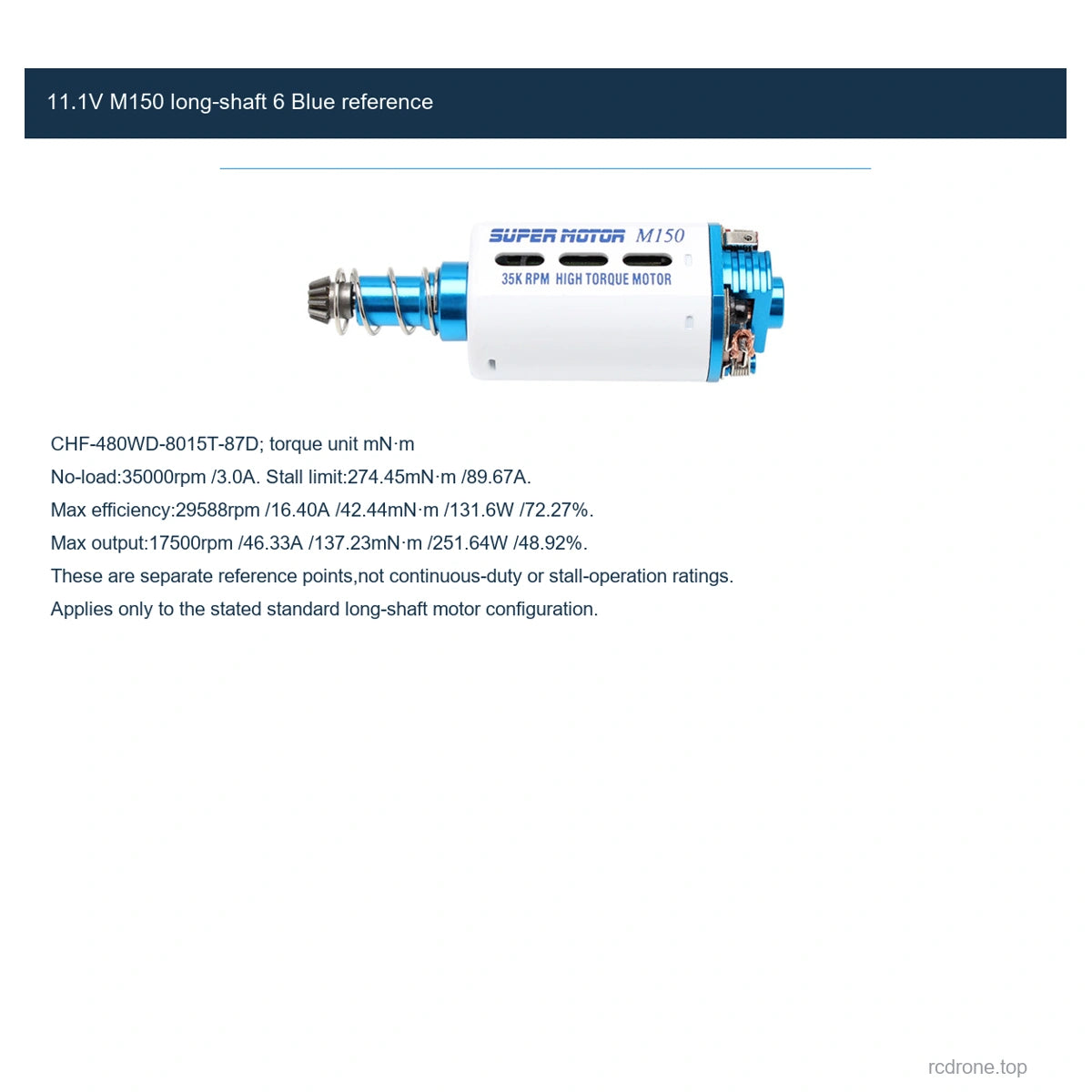

11.1V लंबा शाफ्ट 6 नीला M150
वाइंडिंग संदर्भ:CHF-480WD-8015T-87D. टॉर्क इकाई:mN·m.
| ऑपरेटिंग पॉइंट | गति rpm | करंट A | टॉर्क mN·m | आउटपुट W | कुशलता% |
|---|---|---|---|---|---|
| नो लोड | 35000 | 3.0 | — | — | — |
| स्टॉल लिमिट | 0 | 89.67 | 274.45 | — | — |
| अधिकतम कुशलता | 29588 | 16.40 | 42.44 | 131.6 | 72.27 |
| अधिकतम आउटपुट पावर | 17500 | 46.33 | 137.23 | 251.64 | 48.92 |

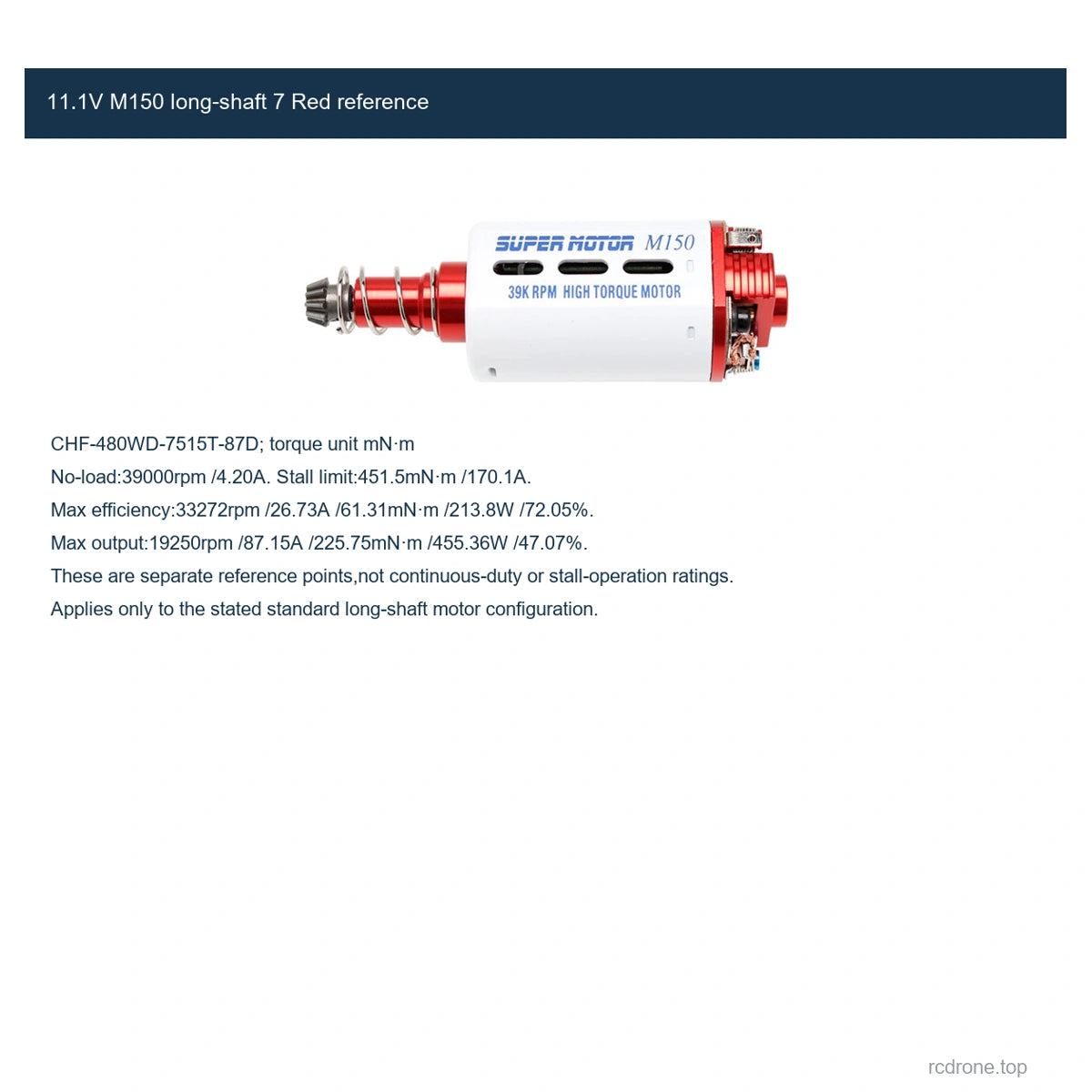

11.1V लंबा-शाफ्ट 7 लाल M150
वाइंडिंग संदर्भ:CHF-480WD-7515T-87D। टॉर्क यूनिट:mN·m.
| ऑपरेटिंग पॉइंट | गति rpm | वर्तमान A | टॉर्क mN·m | आउटपुट W | कुशलता% |
|---|---|---|---|---|---|
| कोई लोड नहीं | 39000 | 4.20 | — | — | — |
| स्टॉल सीमा | 0 | 170.1 | 451.5 | — | — |
| अधिकतम कुशलता | 33272 | 26.73 | 61.31 | 213.8 | 72.05 |
| अधिकतम आउटपुट पावर | 19250 | 87.15 | 225.75 | 455.36 | 47.07 |
स्टॉल आंकड़े संदर्भ सीमाएँ हैं, अनुमति प्राप्त संचालन की स्थितियाँ नहीं। अधिकतम-आउटपुट-शक्ति और अधिकतम-प्रभावशीलता मान विशिष्ट परीक्षण बिंदु हैं, निरंतर-कार्य रेटिंग नहीं। प्रारंभ/लोड करंट के लिए उपयुक्त वायरिंग, स्विचिंग और पावर सप्लाई का उपयोग करें; यदि मोटर स्टॉल होती है या अधिक गर्म होती है तो रोकें।
इलेक्ट्रिकल और इंस्टॉलेशन गाइडेंस
चुने गए मॉडल के वोल्टेज और गति संदर्भों का उपयोग करें। अधिकांश संख्या वाले कॉन्फ़िगरेशन 7.4V और 11.1V डेटा प्रदान करते हैं; केवल नंबर 44 भी 14.8V/25000rpm संचालन संदर्भ को निर्दिष्ट करता है। अन्य मॉडलों पर 14.8V को संघ के द्वारा लागू न करें। उच्च गति 41/43 संदर्भ 7.4V संचालन को प्राथमिकता देते हैं ताकि गर्मी को सीमित किया जा सके। इंस्टॉलेशन से पहले शाफ्ट की लंबाई, पिनियन प्रकार और मेटिंग-गियर फिट की जांच करें; समान नाम वाले हॉबी प्लेटफार्म सार्वभौमिक संगतता स्थापित नहीं करते हैं।
इलेक्ट्रॉनिक ट्रिगर/नियंत्रक संगतता भिन्न होती है।मैकेनिकल-स्विच का उपयोग उच्च-गति 7/41/42/43/46/47/48/97 कॉन्फ़िगरेशन के लिए अनुशंसित है; बार-बार सक्रिय ब्रेकिंग या तेजी से एकल-चक्र रिवर्सल से बचें जो मोटर या स्विचिंग इलेक्ट्रॉनिक्स को अधिक गर्म कर देता है। जिन मॉडलों में इलेक्ट्रॉनिक-नियंत्रण संगतता का उल्लेख है, उन्हें अभी भी सही रेटेड कंट्रोलर और वायरिंग की आवश्यकता होती है।
उच्च-डिमांड 5/6/7/40/41/42/43/45/46/96/97/98/99 इंस्टॉलेशन के लिए, मॉडल मार्गदर्शन एक उच्च-करंट कनेक्शन जैसे XT30 और उचित आकार की वायरिंग की मांग करता है; कई संदर्भ कम से कम 1mm² कंडक्टर निर्दिष्ट करते हैं। केवल एक कनेक्टर सिस्टम करंट क्षमता स्थापित नहीं करता है। कोई 47/48 उपयोग 2.8mm टर्मिनल कनेक्शन; वास्तविक कनेक्टर की पुष्टि करें और सोल्डरिंग क्षति से बचें। वायरिंग या पिनियन बदलने से पहले पावर डिस्कनेक्ट करें। कभी भी गलत संरेखित गियर को मजबूर न करें या लगातार रुके हुए ऑपरेशन न करें।
सहायक-केवल विकल्प

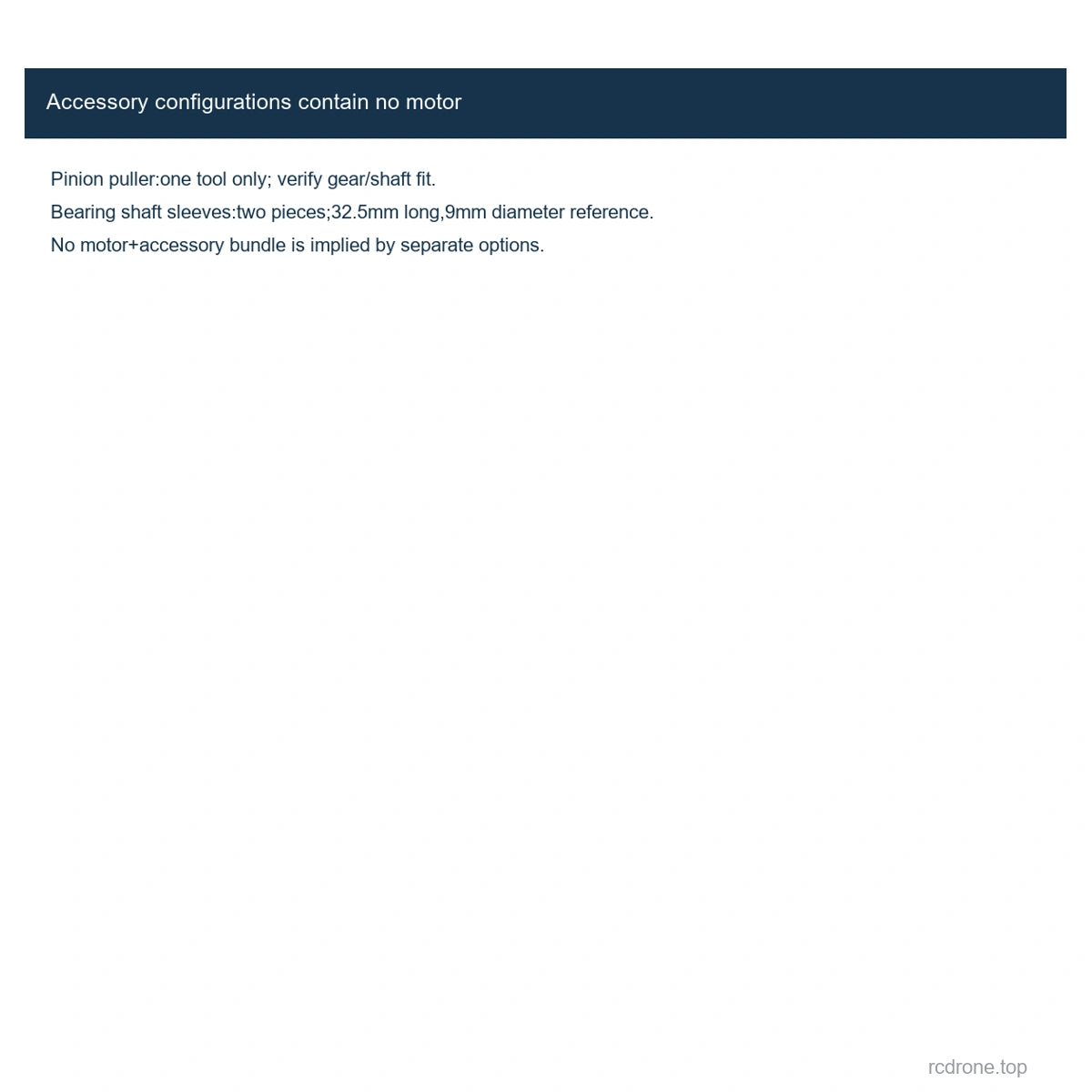

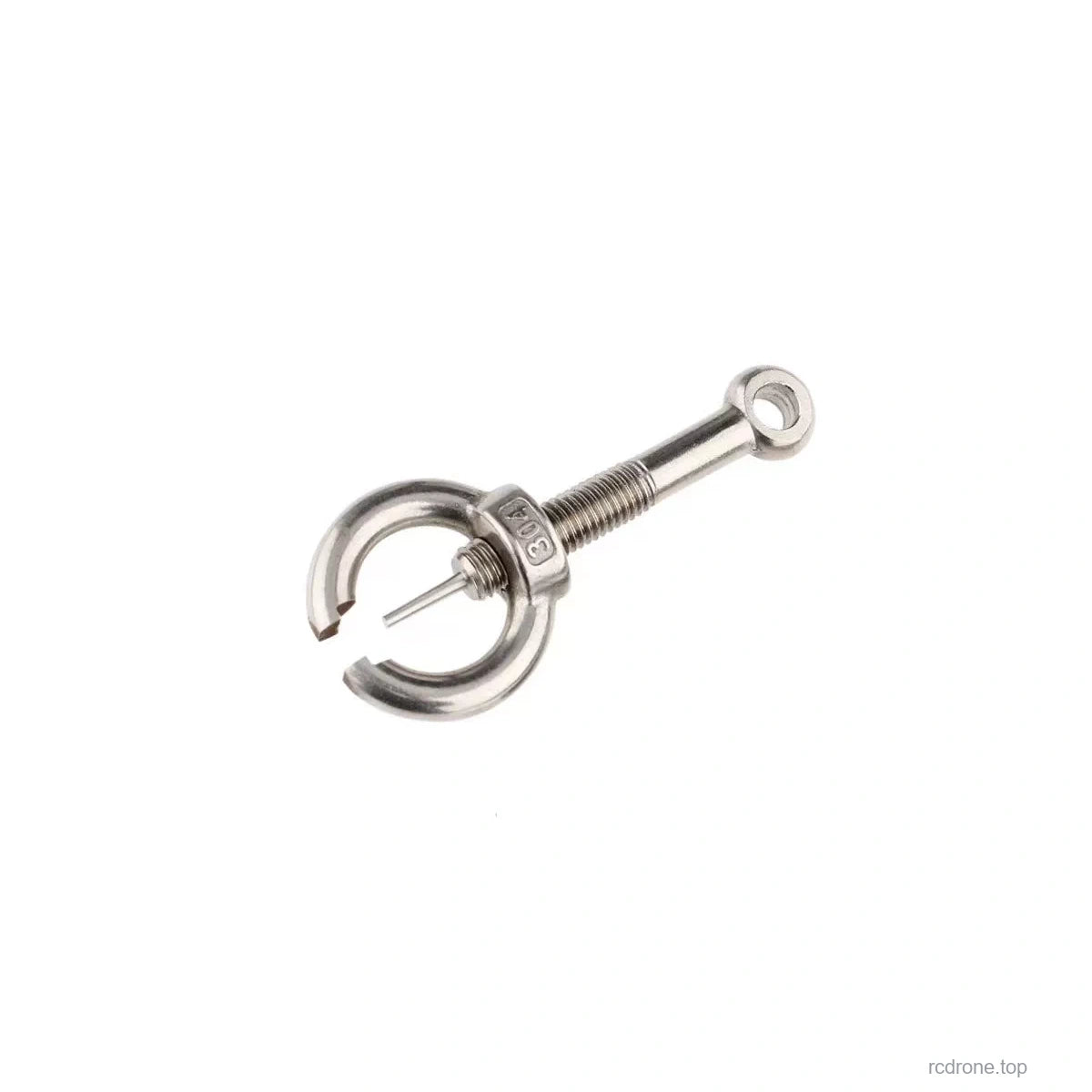

- मोटर पिनियन पुलर केवल:एक गियर-हटाने का उपकरण; मोटर और पिनियन शामिल नहीं हैं।उपकरण की पुष्टि करें कि यह पिनियन और शाफ्ट में फिट बैठता है।

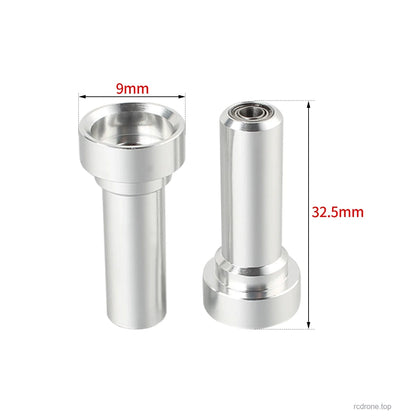

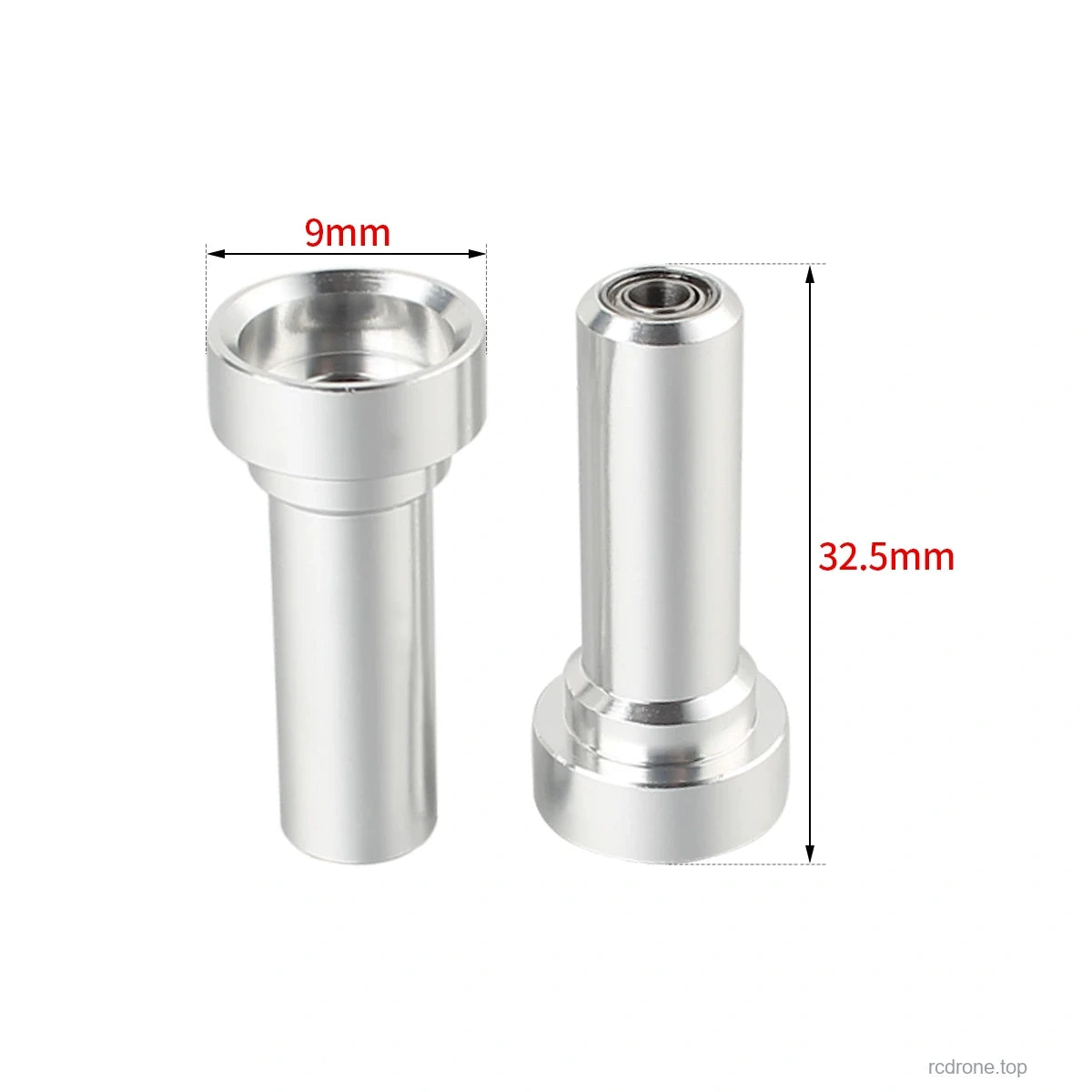

- 32.5 मिमी बेयरिंग शाफ्ट स्लीव्स –2PCS:दो बेयरिंग-समर्थन स्लीव्स; 32.5 मिमी लंबाई और 9 मिमी व्यास संदर्भ। इस विकल्प में कोई मोटर शामिल नहीं है। स्थापना से पहले बोर, कप और मोटर-फिट आयामों की पुष्टि करें।
क्या शामिल है
चुने गए संख्या कॉन्फ़िगरेशन की एक मोटर, जहाँ निर्दिष्ट किया गया है वहाँ चित्रित पिनियन के साथ, या अलग से चुनी गई पिनियन पुलर या दो-टुकड़ा स्लीव पैक। मोटर+उपकरण या मोटर+स्लीव बंडल का संकेत नहीं दिया गया है। पावर सप्लाई, कंट्रोलर, पूर्ण तंत्र और तुलना छवियों में अन्य मोटर्स शामिल नहीं हैं। मानक M150 मोटर का वजन लगभग 150g है और इसका बॉक्स संदर्भ 185g है; अन्य कॉन्फ़िगरेशन और पैकेजिंग भिन्न होती है।
