CHIHAI CHF-GM12-1215R कोरलेस डीसी गियर मोटर, 3V 6V या 12V

CHIHAI CHF-GM12-1215R कोरलेस डीसी गियर मोटर, 3V 6V या 12V

CHIHAI MOTOR

नियमित रूप से मूल्य $27.00 USD
नियमित रूप से मूल्य विक्रय कीमत $27.00 USD
बिक्री बिक गया
कर शामिल हैं. शिपिंग भुगतान के समय गणना की जाएगी।
पैकेज
वोल्टेज
गियर अनुपात और शाफ्ट
पूरी जानकारी देखें

अवलोकन

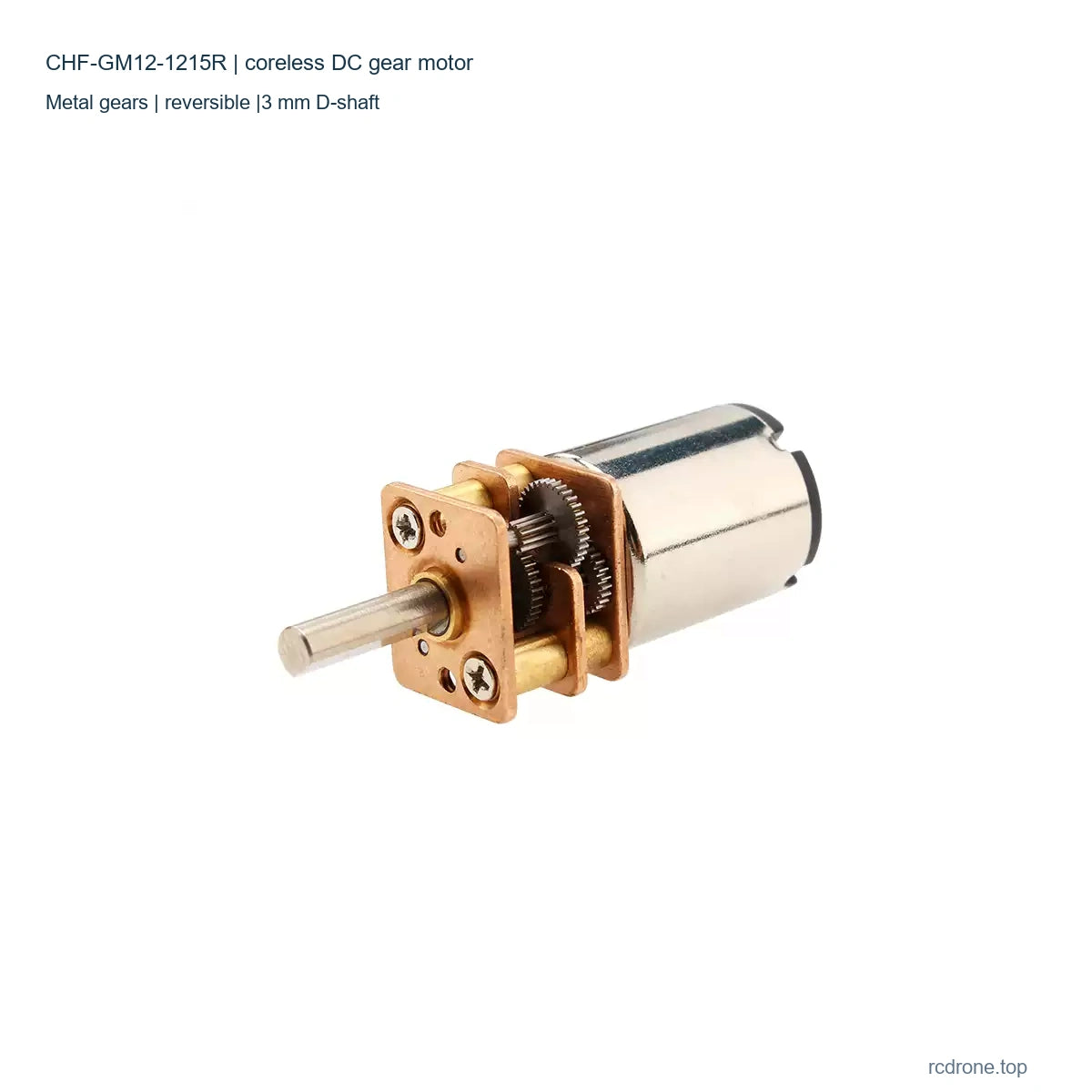

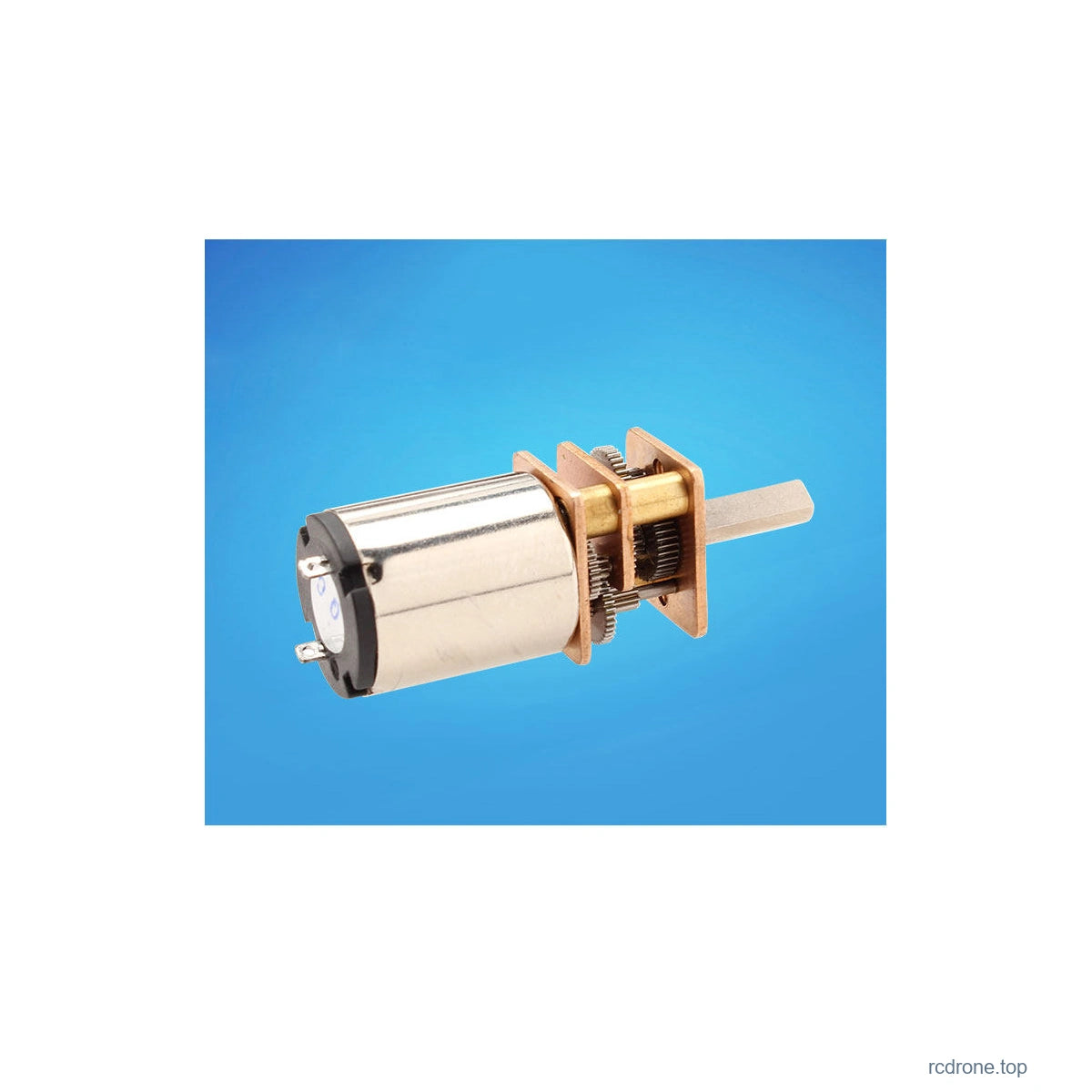

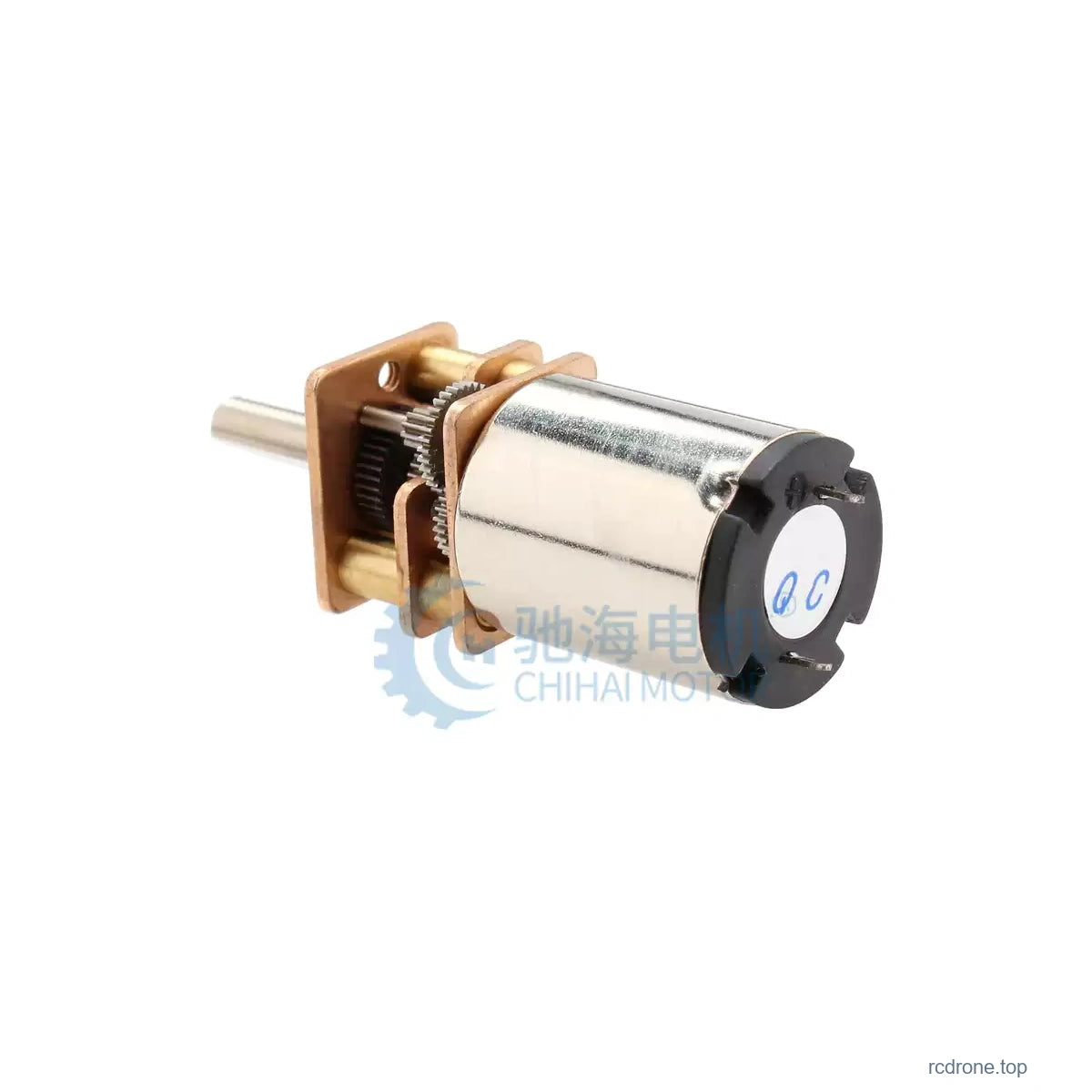

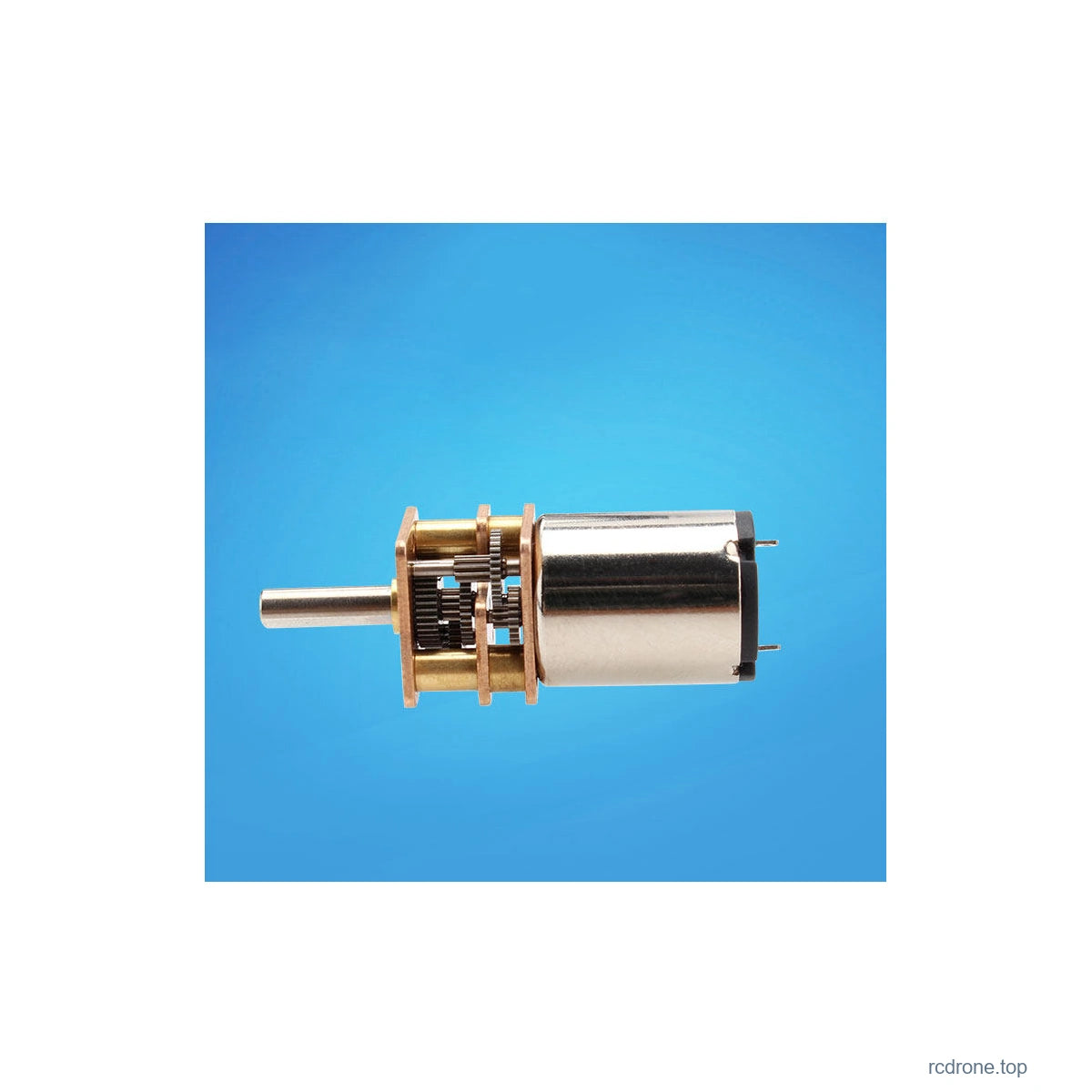

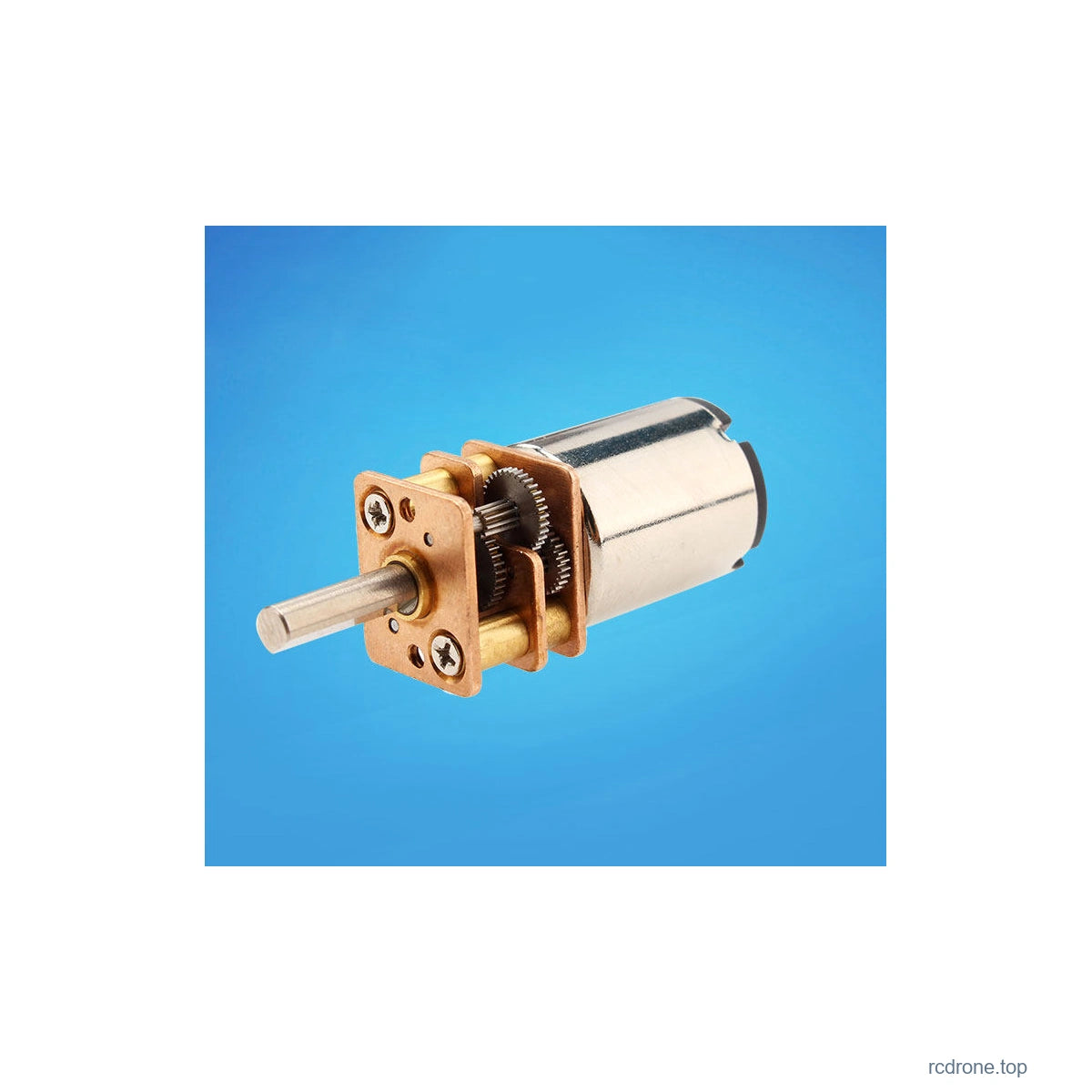

CHIHAI MOTOR CHF-GM12-1215R एक लघु कोरलेस DC गियर मोटर है जिसमें एक धातु की कमी गियरबॉक्स और 3 मिमी D-आकार का शाफ्ट है। 3V, 6V या 12V वाइंडिंग, केवल मोटर या PWM-नियंत्रक पैकेज चुनें, और कमी अनुपात और 4.4 मिमी या 10 मिमी शाफ्ट प्रक्षिप्ति का उपलब्ध संयोजन चुनें।

विशेषताएँ

  • स्थायी-चुंबक कोरलेस मोटर जिसमें तांबे की वाइंडिंग है।

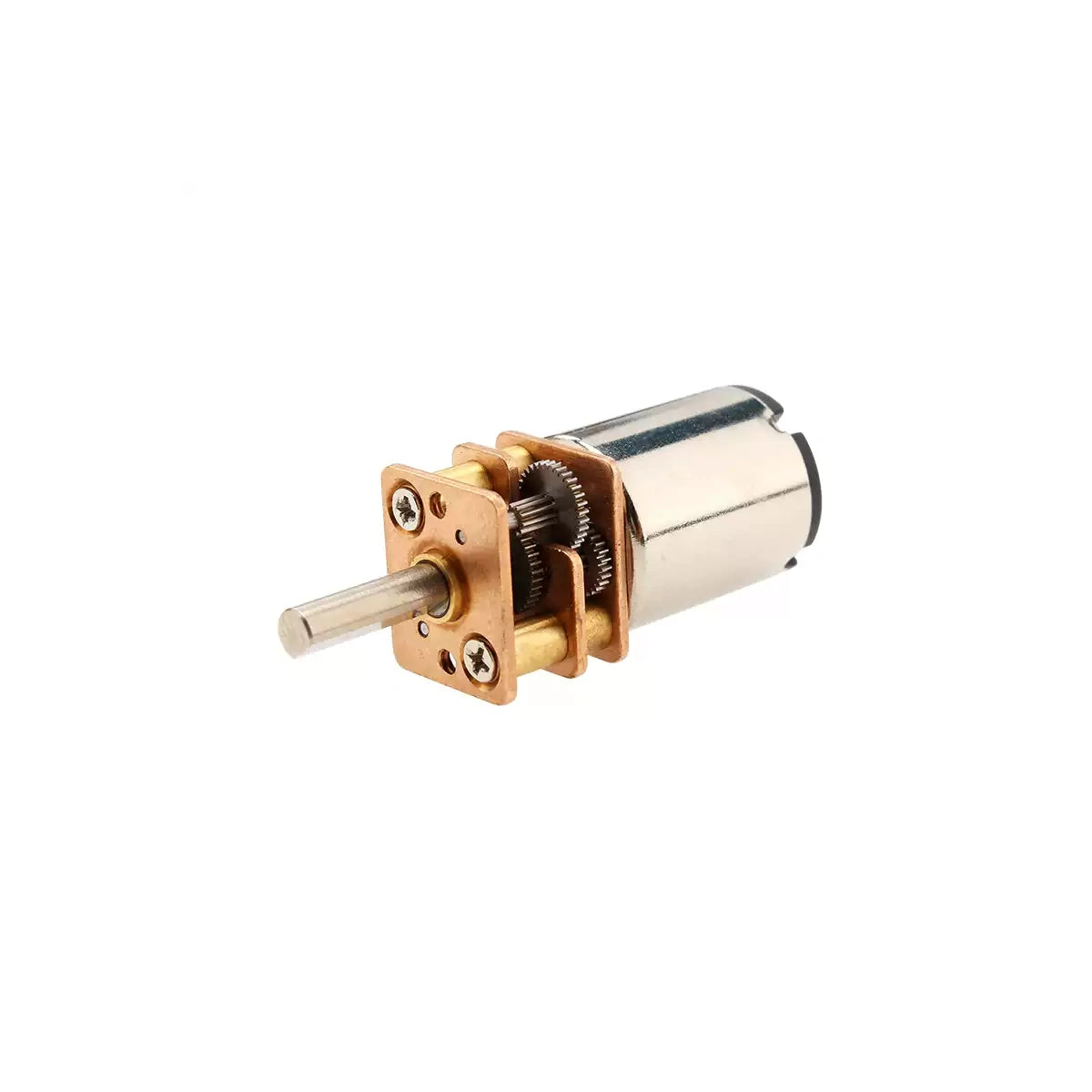

  • संक्षिप्त 12 मिमी गियरबॉक्स में धातु की कमी गियर्स।
  • उलट DC घूर्णन और सुरक्षित युग्मन के लिए D-फ्लैट आउटपुट।
  • चुने गए पैकेज में वैकल्पिक छोटा PWM गति नियंत्रक।

विशेषताएँ

आइटम विशेषता
मॉडल CHF-GM12-1215R कोरलेस ब्रश्ड DC गियर मोटर
मोटर और गियरबॉक्स स्थायी-चुंबक कोरलेस मोटर, तांबे की लपेटन और धातु की कमी गियर्स
चयनित आपूर्ति 3V, 6V या 12V DC लपेटन; चयनित विकल्प से मेल खाता है
शरीर संदर्भ 12 मिमी गियरबॉक्स चौड़ाई; आउटपुट शाफ्ट को छोड़कर 24.2 मिमी कुल शरीर लंबाई
मोटर-कैन ड्राइंग 15.2 +/-0.3 मिमी लंबाई; 12.1 मिमी अधिकतम व्यास
आउटपुट शाफ्ट 3 मिमी व्यास D-शाफ्ट; 2.5 मिमी फ्लैट के पार
प्रक्षिप्ति विकल्प 4.4 मिमी या 10 मिमी वास्तविक उपलब्ध संयोजनों में
माउंटिंग ड्राइंग अलग 2-M1.4 और 2-M1.6 कॉलआउट; मिलान ड्राइंग ओरिएंटेशन का पालन करें
नेट मोटर मास लगभग 10.5 ग्राम
दिशा उपयुक्त DC ध्रुवता/नियंत्रण के साथ उलटने योग्य

चयन गाइड

गियर अनुपात और शाफ्ट चयनकर्ता दो यांत्रिक विकल्पों को संयोजित करता है जबकि पैकेज और वोल्टेज को अलग रखता है। केवल सूचीबद्ध संयोजन प्रदान किए जाते हैं। पैकेज का फोटो इसके वाइंडिंग, अनुपात और शाफ्ट-लंबाई के वेरिएंट के बीच साझा किया गया है; विकल्प मूल्य में चयनित शाफ्ट प्रक्षिप्ति की पुष्टि करें।

वाइंडिंग वोल्टेज द्वारा प्रदर्शन

तालिकाएँ नामित मोटर संस्करण और अनुपात पर लागू होती हैं। 210:1 कॉलम एक पारिवारिक संदर्भ है, यहाँ एक खरीदी जाने वाली विकल्प नहीं। नो-लोड, रेटेड और स्टॉल मान विभिन्न स्थितियों का वर्णन करते हैं।अधिकतम क्षणिक टॉर्क एक सीमा है और इसे निरंतर आउटपुट के रूप में नहीं माना जाना चाहिए।

12V

अधिकतम शक्ति संदर्भ 1.3 W; बिना लोड वर्तमान ≤40 mA; स्टॉल वर्तमान ≤0.75 A।

अनुपात बिना लोड rpm रेटेड kgf·cm रेटेड rpm रेटेड वर्तमान A अधिकतम स्टॉल / क्षणिक टॉर्क kgf·cm
10:1 2150 0.1 1200 0.3 0.2
20:1 1050 0.2 600 0.3 0.4
30:1 720 0.3 400 0.3 0.6
50:1 430 0.5 240 0.3 1.0
100:1 215 1 120 0.3 2.0
150:1 140 1.5 80 0.3 Max3.0
210:1 100 2 57 0.3 Max3.0
298:1 72 2 50 0.25 Max3.0
380:1 56 2 45 0.2 Max3.0

6V

अधिकतम शक्ति संदर्भ 0.35 W; बिना लोड वर्तमान ≤30 mA; ठहराव वर्तमान ≤0.45 A.

अनुपात बिना लोड rpm रेटेड kgf·cm रेटेड rpm रेटेड वर्तमान A अधिकतम ठहराव / क्षणिक टॉर्क kgf·cm
10:1 1050 0.05 600 0.16 0.1
20:1 530 0.1 300 0.16 0.2
30:1 360 0.15 200 0.16 0.3
50:1 210 0.25 120 0.16 0.5
100:1 107 0.5 60 0.16 1.0
150:1 70 0.7 40 0.16 1.5
210:1 50 1 28 0.16 2.0
298:1 36 1.4 20 0.16 3.0
380:1 28 2 15 0.16 3.0

3V

अधिकतम शक्ति संदर्भ 0.65 W; बिना लोड करंट ≤70 mA; स्टॉल करंट ≤1.6 A.

अनुपात बिना लोड rpm रेटेड kgf·cm रेटेड rpm रेटेड करंट A अधिकतम स्टॉल / क्षणिक टॉर्क kgf·cm
10:1 1750 0.07 870 0.75 0.2
20:1 870 0.14 430 0.75 0.3
30:1 580 0.2 290 0.75 0.5
50:1 350 0.45 174 0.75 0.7
100:1 175 0.7 87 0.75 1.4
150:1 115 1 58 0.75 Max3.0
210:1 83 1.4 40 0.75 Max3.0
298:1 58 2 29 0.75 Max3.0
380:1 46 2.5 23 0.75 Max3.0

स्थापना और नियंत्रण

चुने गए वाइंडिंग के लिए मेल खाता हुआ एक विनियमित डीसी आपूर्ति का उपयोग करें।चलते हुए गियर्स और आउटपुट शाफ्ट से दूर रहें, और असेंबली से पहले माउंटिंग थ्रेड, शाफ्ट फिट और क्लियरेंस की पुष्टि करें। केवल तभी रिवर्स पोलैरिटी का उपयोग करें जब जुड़े हुए नियंत्रण सर्किट की अनुमति हो। ओवरलोड, स्थायी स्टॉल और गियरबॉक्स आउटपुट को मजबूर करने से बचें।

वैकल्पिक PWM बोर्ड एक स्पीड-कंट्रोल एक्सेसरी है, न कि एक फीडबैक सेंसर या क्लोज़-लूप पोजीशन कंट्रोलर। इसे वायरिंग से पहले चयनित मोटर और ऑपरेटिंग लोड के लिए इसके वास्तविक इनपुट-वोल्टेज और करंट क्षमता से मिलाएं। मोटर स्टॉल-करंट मान एक कंट्रोलर रेटिंग स्थापित नहीं करते। किसी भी पैकेज में पावर सप्लाई शामिल नहीं है।

अनुप्रयोग

संक्षिप्त कैमरा-घुमाव तंत्र, छोटे पोजिशनिंग प्लेटफार्म, मोटराइज्ड सेल्फी-स्टिक तंत्र और चयनित मोटर रेटिंग के भीतर लघु रोबोट ड्राइव कार्यों के लिए। इच्छित लोड के लिए उपयुक्त बाहरी नियंत्रण और समर्थन का उपयोग करें।

क्या शामिल है

एक चयनित कोरलेस गियर मोटर।मोटर + PWM नियंत्रक पैकेज में एक छोटा PWM नियंत्रण बोर्ड भी शामिल है। पावर सप्लाई, माउंटिंग ब्रैकेट, शाफ्ट कपलिंग, पूर्ण कैमरा प्लेटफॉर्म और रोबोट शामिल नहीं हैं।

अक्सर पूछे जाने वाले प्रश्न

क्या एक वाइंडिंग सभी तीन वोल्टेज तालिकाओं को कवर करती है?

नहीं। इसके नामित 3V, 6V या 12V सप्लाई के लिए मोटर संस्करण चुनें; प्रदर्शन तालिकाएँ उन संस्करणों के लिए अलग से लागू होती हैं।

क्या 210:1 अनुपात उपलब्ध है?

यह केवल एक परिवार प्रदर्शन संदर्भ के रूप में दिखाया गया है। चयनकर्ता में सूचीबद्ध केवल अनुपात-और-शाफ्ट संयोजन खरीदें।

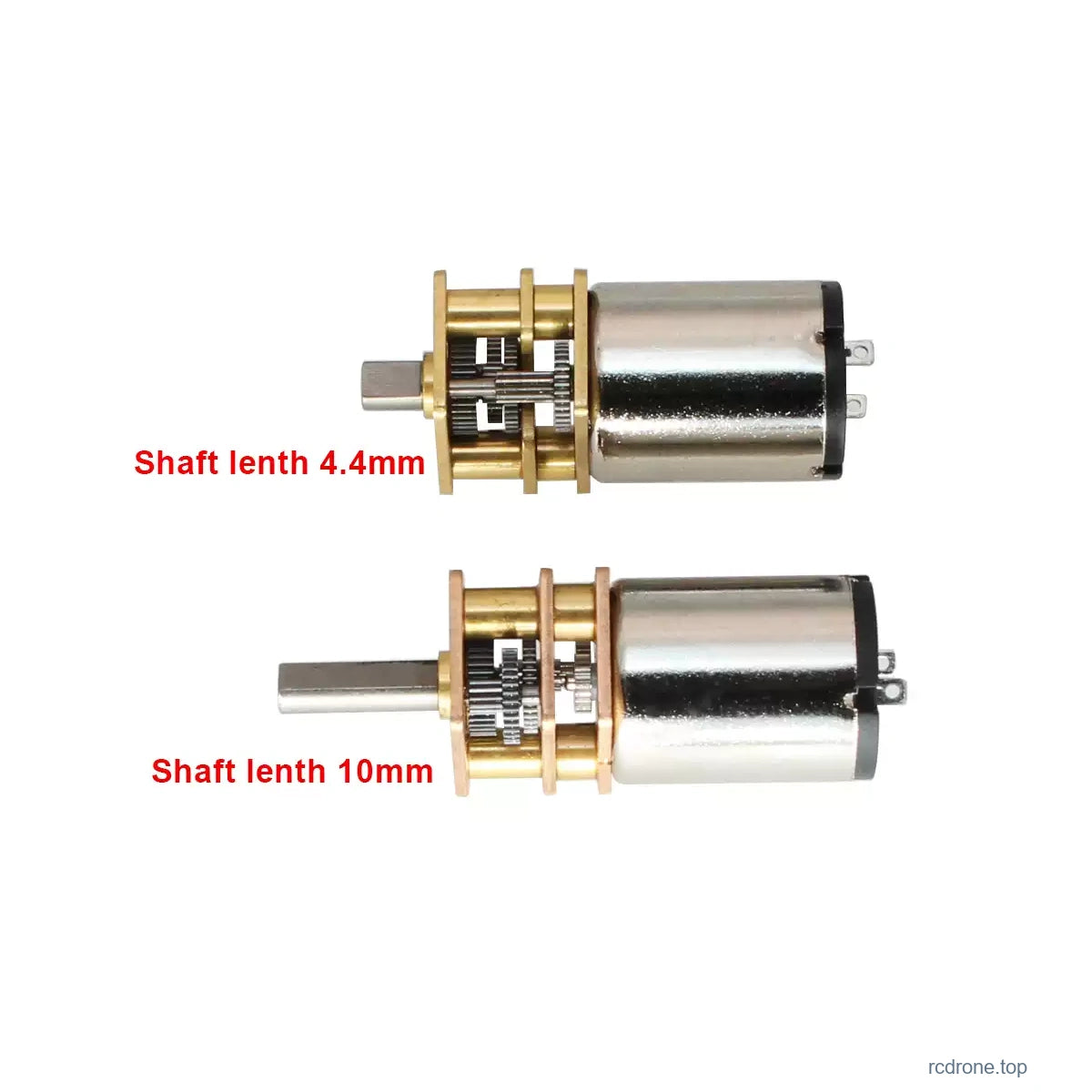

क्यों विभिन्न शाफ्ट विकल्पों का एक फोटो साझा किया गया है?

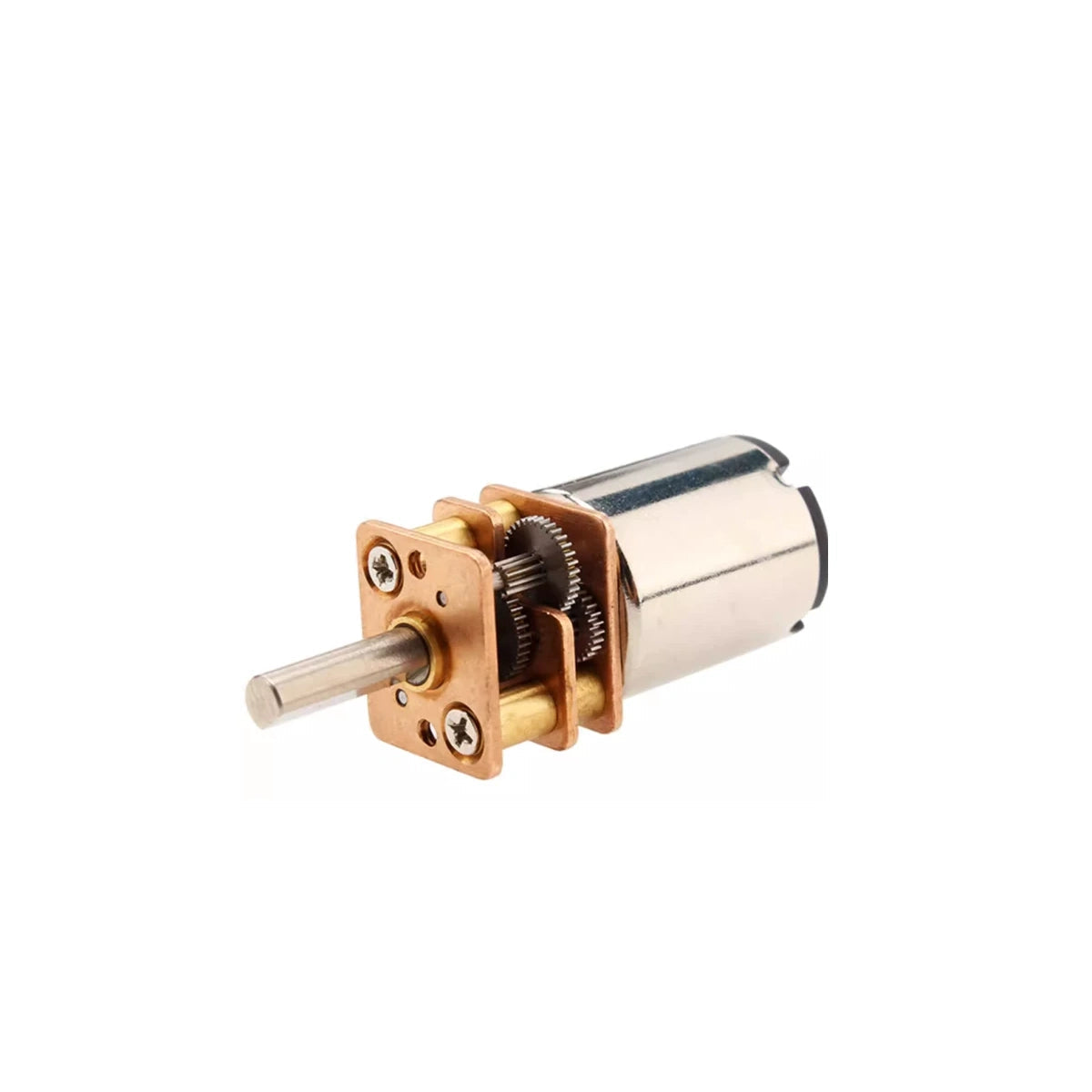

पैकेज एक साझा संदर्भ फोटो का उपयोग करता है। चयनित 4.4 मिमी या 10 मिमी प्रक्षिप्ति विकल्प मान में निर्दिष्ट है।

दृश्य विवरण

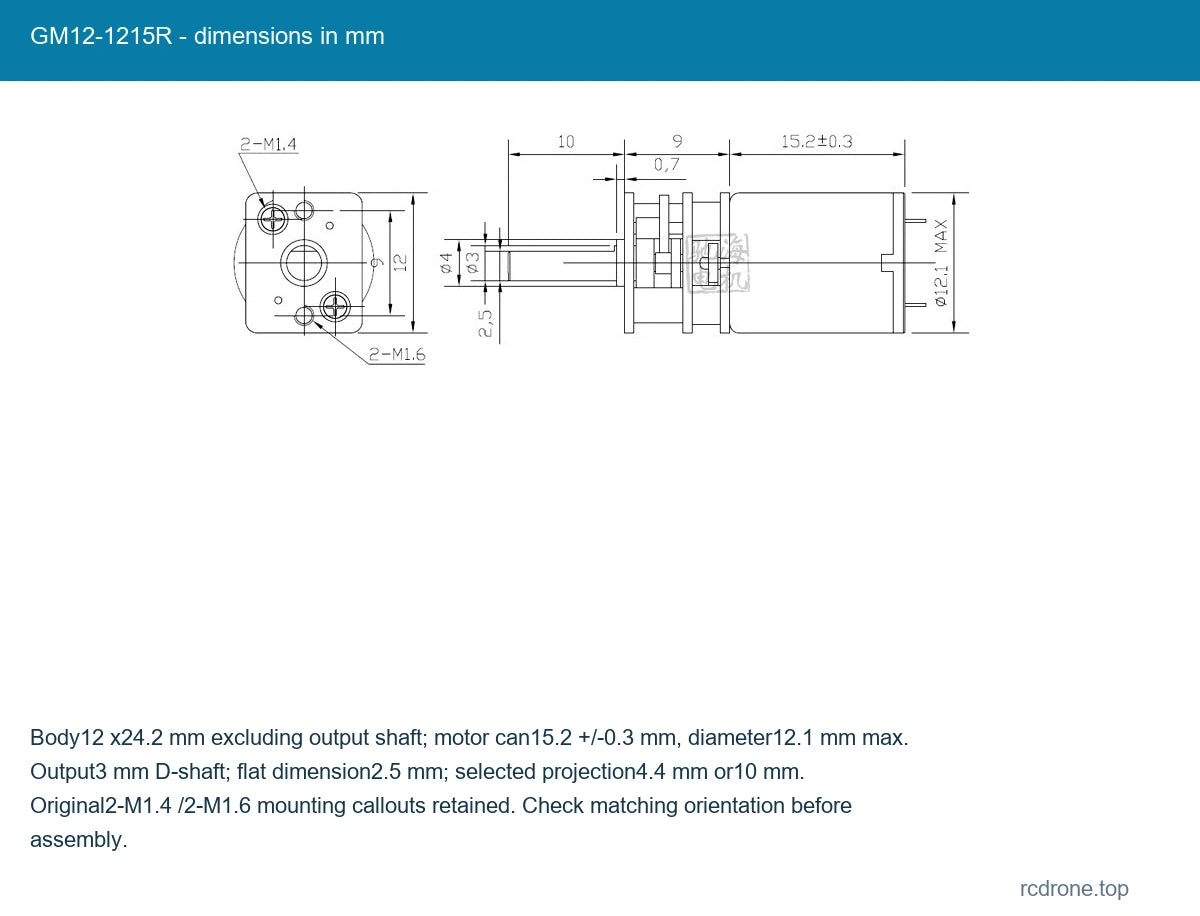

GM12-1215R - dimensions in mm
GM12-1215R - माप मिमी में

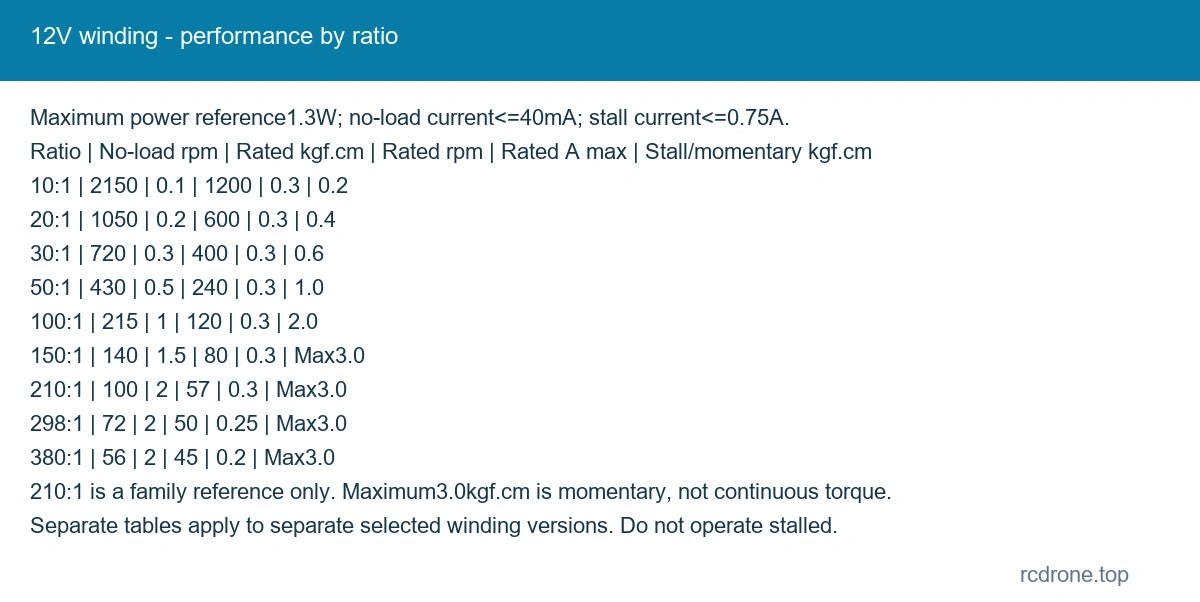

12V winding - performance by ratio
12V वाइंडिंग - अनुपात द्वारा प्रदर्शन

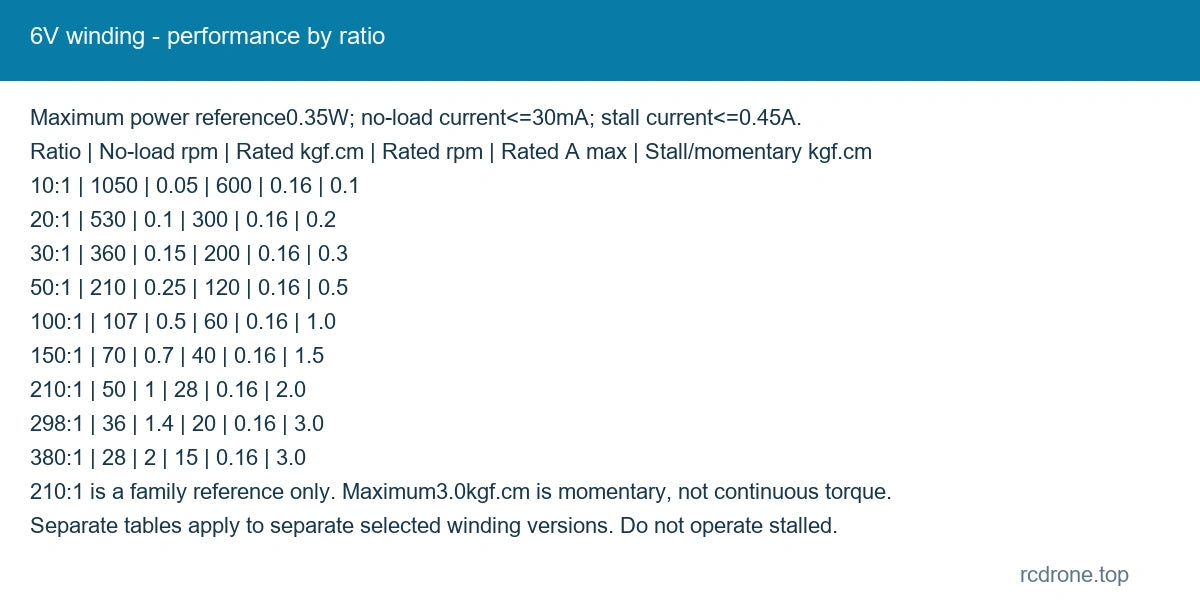

6V winding - performance by ratio
6V वाइंडिंग - अनुपात द्वारा प्रदर्शन

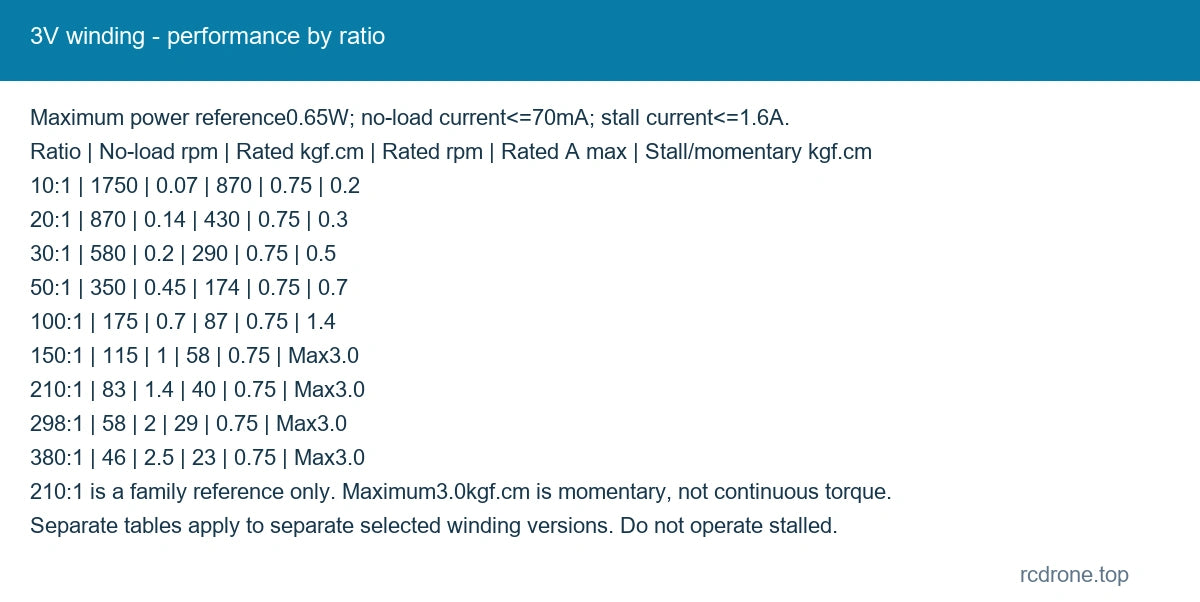

3V winding - performance by ratio
3V वाइंडिंग - अनुपात द्वारा प्रदर्शन

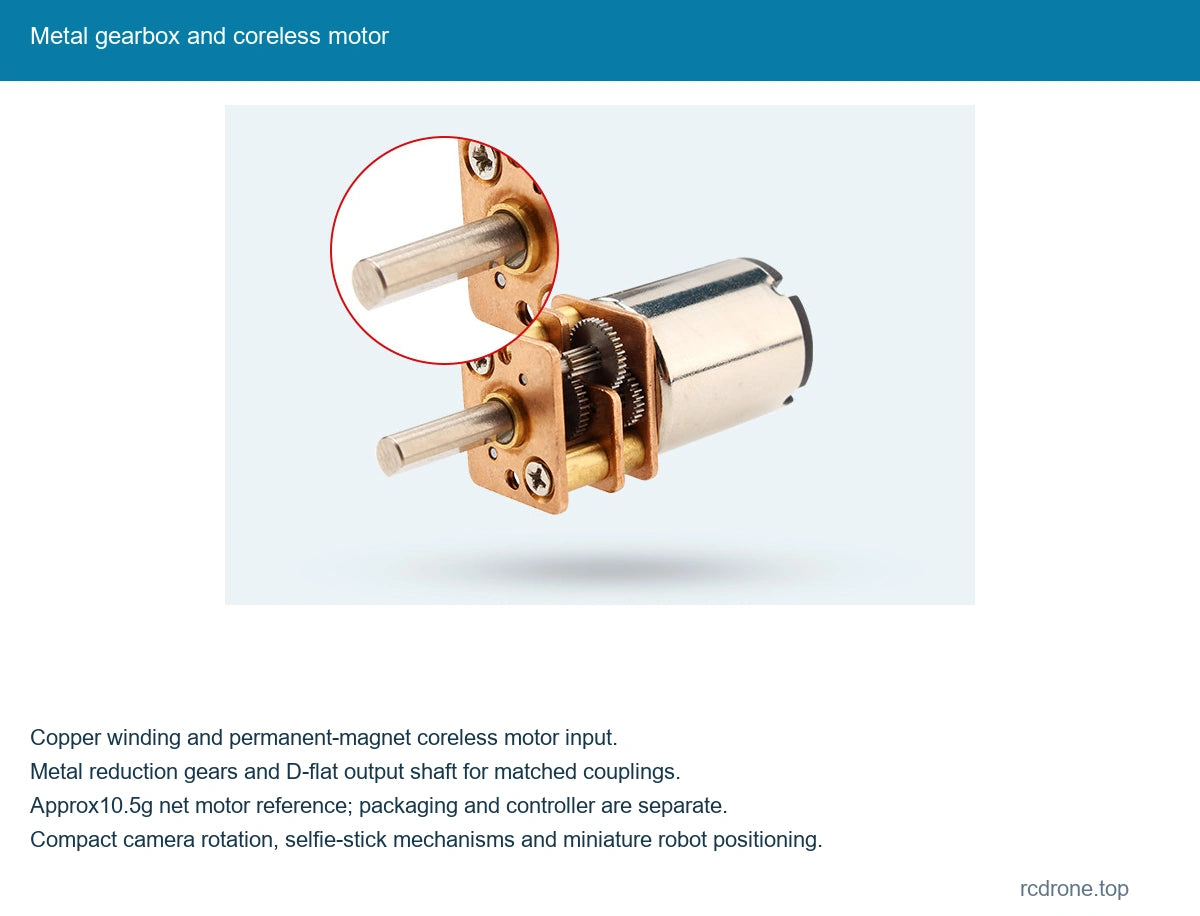

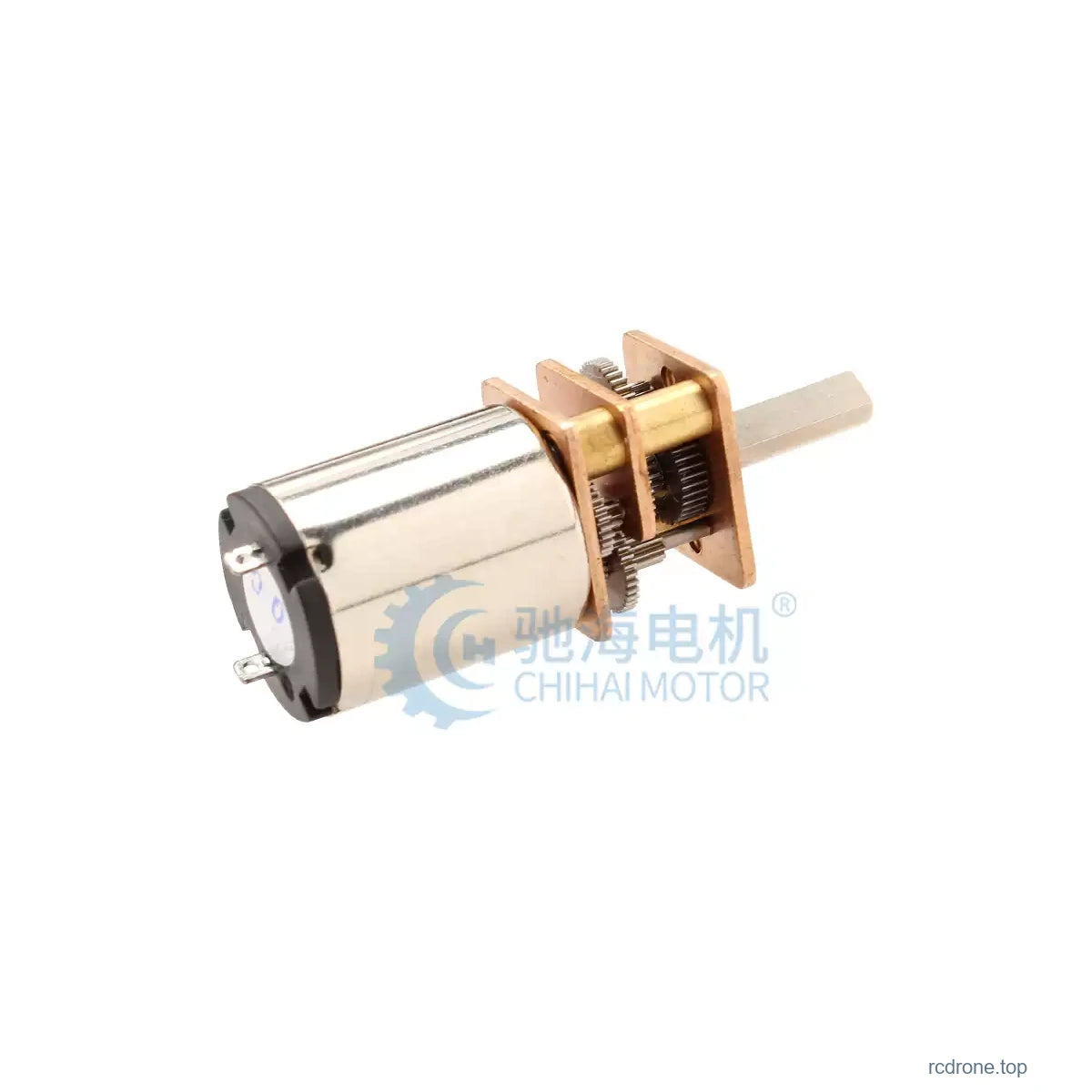

Metal gearbox and coreless motor
धातु गियरबॉक्स और कोरलेस मोटर

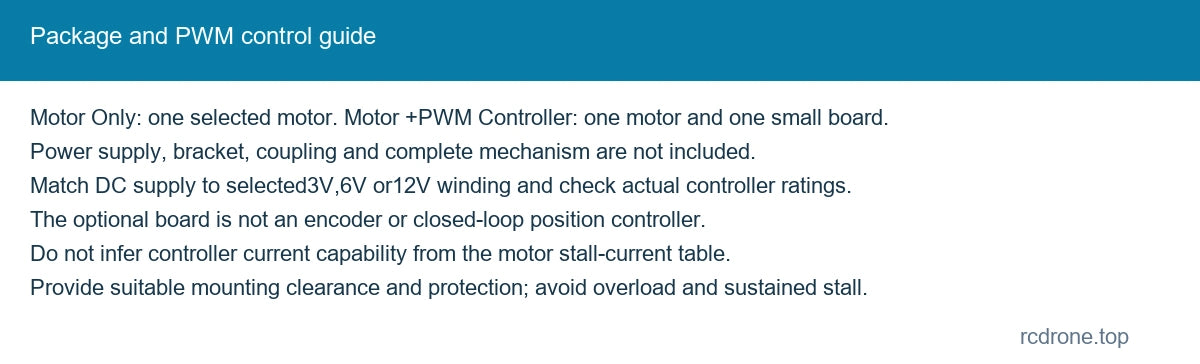

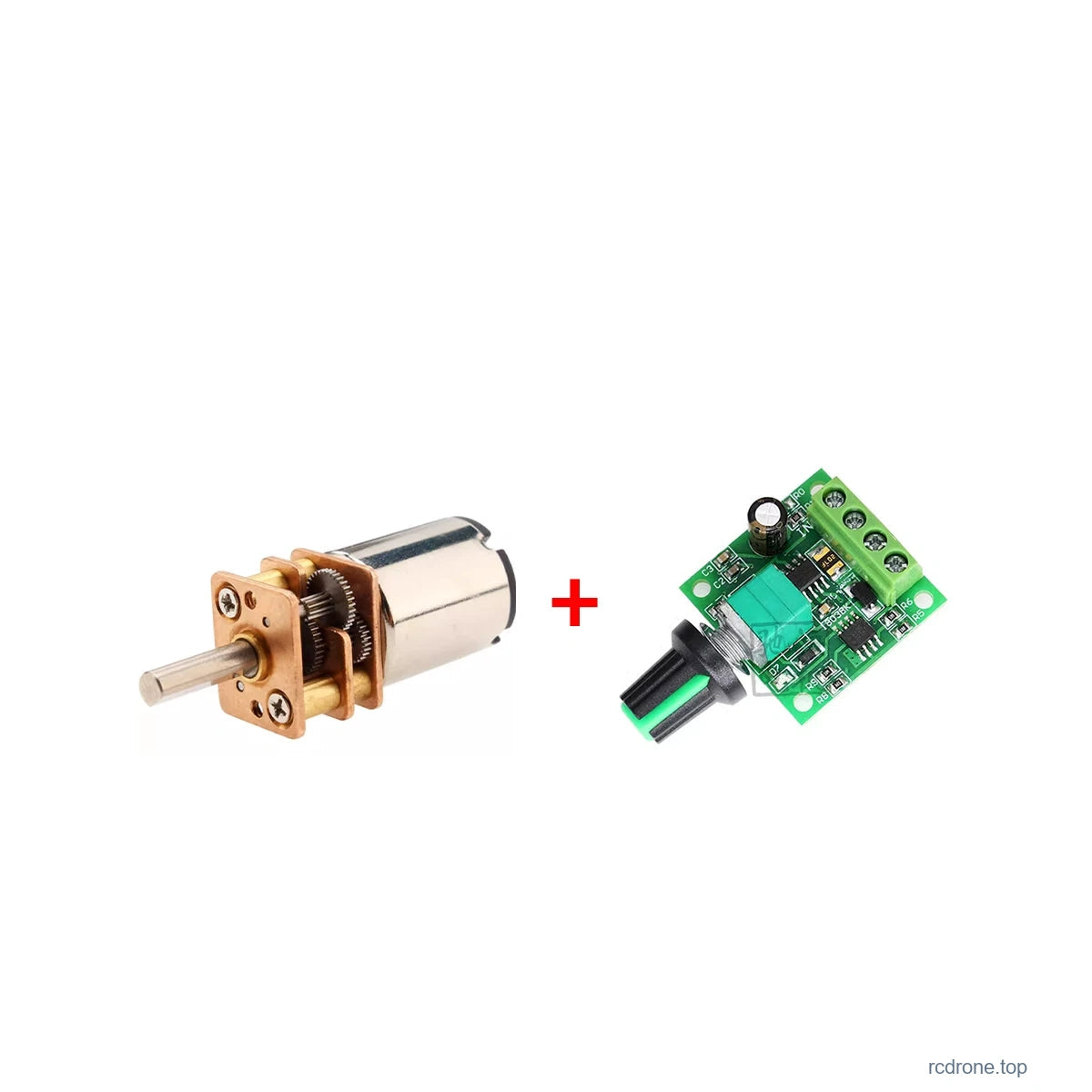

Package and PWM control guide
