CHIHAI CHF-GM3865-520 एल-आकार डीसी गियर मोटर 13PPR हॉल एन्कोडर के साथ

CHIHAI CHF-GM3865-520 एल-आकार डीसी गियर मोटर 13PPR हॉल एन्कोडर के साथ

CHIHAI MOTOR

नियमित रूप से मूल्य $29.23 USD
नियमित रूप से मूल्य विक्रय कीमत $29.23 USD
बिक्री बिक गया
कर शामिल हैं. शिपिंग भुगतान के समय गणना की जाएगी।
पैकेज
वोल्टेज
गियर अनुपात
पूरी जानकारी देखें

Overview

CHIHAI MOTOR CHF-GM3865-520 एक L-आकार का DC गियर मोटर है जिसमें 13PPR AB हॉल एन्कोडर, 6 मिमी D-शाफ्ट और छह-पिन XH2.54 कनेक्शन है। 6V या 12V वाइंडिंग, पांच कमी अनुपात और छह मोटर या सहायक पैकेज में से एक चुनें।

विशेषताएँ

  • रोबोट चेसिस और स्थान-सीमित तंत्रों के लिए कॉम्पैक्ट फ्लैट धातु गियरबॉक्स।
  • तांबे की मोटर वाइंडिंग और स्थायी-चुंबक ब्रश DC निर्माण।
  • AB इंक्रीमेंटल मैग्नेटिक फीडबैक ऑनबोर्ड पुल-अप और सिग्नल-शेपिंग रेजिस्टर्स के साथ।
  • मोटर-शक्ति ध्रुवीयता को उलटकर आगे और पीछे का संचालन।

विशेषताएँ

आइटम विशेषता
मॉडल CHF-GM3865-520 AB हॉल एन्कोडर के साथ
मोटर डिज़ाइन स्थायी-चुंबक ब्रश DC मोटर; फ्लैट धातु स्पर-गियर कमी
चुनने योग्य मोटर वोल्टेज 6V या 12V DC; इस उत्पाद में 24V SKU नहीं है
चुनने योग्य अनुपात 42:1, 67:1, 125:1, 225:1, 450:1
गियरबॉक्स एनवेलोप 64.4 ±0.3 x 38 ±0.3 मिमी; 12 मिमी मोटाई
मोटर संदर्भ 33 मिमी व्यास; 30.5 मिमी लंबाई
आउटपुट शाफ्ट 6 मिमी व्यास +0/-0.03; 23.5 ±0.5 मिमी प्रक्षिप्ति
डी-फ्लैट 12 मिमी फ्लैट लंबाई; 5.4 मिमी फ्लैट आयाम +0/-0.1
माउंटिंग ड्राइंग 4-M3 x0.5; Ø3.1 उद्घाटन; 50 ±0.3 x26.5 ±0.3 मिमी छिद्र-आकृति संदर्भ
कनेक्टर XH2.54-6PIN के साथ मिलान करने वाला छह-तार लीड
नेट द्रव्यमान संदर्भ लगभग 170 ग्राम, कमी अनुपात के साथ भिन्न होता है
होल्डिंग व्यवहार बैकड्राइव करने योग्य; कोई स्व-लॉकिंग कार्य नहीं
ब्रैकेट संदर्भ काले-लेपित कार्बन स्टील; 64.3 मिमी चौड़ाई, 20.7 मिमी पैर, 2 मिमी सामग्री मोटाई; लगभग 53 ग्राम स्क्रू के साथ

एन्कोडर और वायरिंग

मोटर-शाफ्ट एन्कोडर की बेस रिज़ॉल्यूशन 13PPR है, 26-पोल / 13-पोल-पेयर मैग्नेटिक रिंग और 100 kHz प्रतिक्रिया संदर्भ है। एन्कोडर को अलग से विनियमित 3.3V या 5V के साथ आपूर्ति करें। ऑनबोर्ड आउटपुट कंडीशनिंग में 3.3 kΩ पुल-अप संदर्भ शामिल है। आउटपुट-शाफ्ट पल्स वास्तविक गियर अनुपात के साथ स्केल करते हैं; डिकोडर एज-काउंटिंग एक अलग सेटिंग है।

पिन तार का रंग कार्य
1 लाल M1 - मोटर पावर
2 काला GND - एन्कोडर सप्लाई ग्राउंड
3 पीला C2 - हॉल चैनल B
4 हरा C1 - हॉल चैनल A
5 नीला VCC - विनियमित 3.3V या 5V एन्कोडर सप्लाई
6 सफेद M2 - मोटर पावर

केवल M1/M2 मोटर ध्रुवता को उलटें ताकि घुमाव बदले। मोटर वोल्टेज को एन्कोडर VCC, GND और सिग्नल पिन से दूर रखें।तारों के रंग और पिन संख्या ऊपर चित्रित छह-तार हार्नेस पर लागू होती है; पावर लगाने से पहले कनेक्टर की दिशा की जांच करें। एक बाहरी मोटर ड्राइवर और पल्स-रीडिंग कंट्रोलर एक पूर्ण नियंत्रित प्रणाली के लिए आवश्यक हैं।

मोटर प्रदर्शन

नो-लोड स्पीड, रेटेड ऑपरेटिंग पॉइंट और स्टॉल संदर्भ विभिन्न स्थितियों का वर्णन करते हैं। लगातार स्टॉल में संचालन न करें या टॉर्क आंकड़ों का उपयोग लिफ्टिंग-लोड गारंटी के रूप में न करें। 12V 225:1 और 450:1 कॉलम पर 25 kgf·cm अधिकतम मार्किंग यांत्रिक सीमाएँ हैं, निरंतर आउटपुट की गारंटी नहीं है।

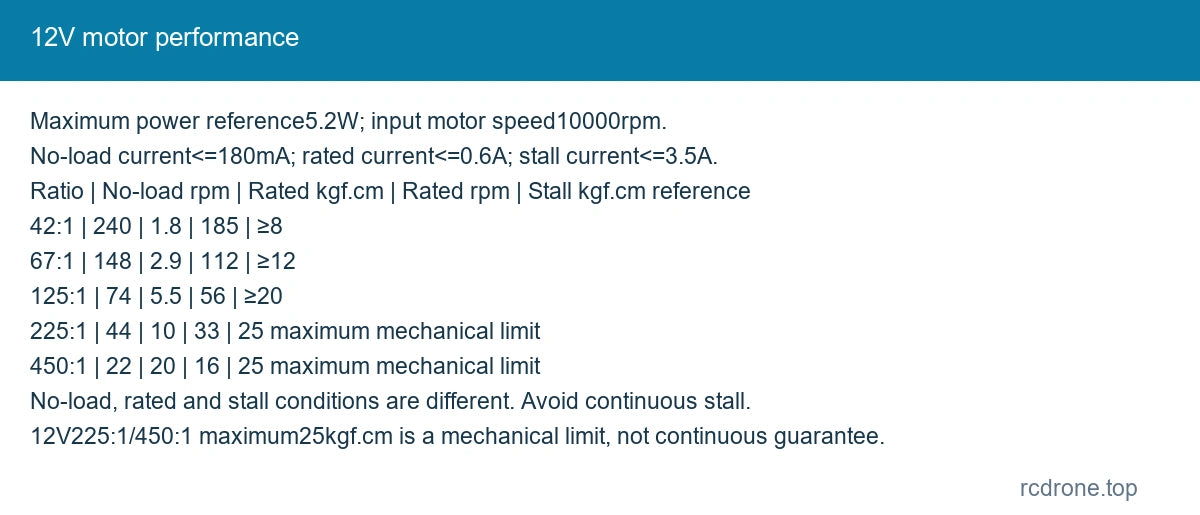

12V

अधिकतम पावर संदर्भ 5.2 W; मोटर इनपुट-स्पीड संदर्भ 10000 rpm; नो-लोड करंट ≤180 mA; रेटेड करंट ≤0.6 A; स्टॉल करंट ≤3.5 A।

अनुपात नो-लोड आरपीएम रेटेड टॉर्क किग्र·सेमी रेटेड आरपीएम स्टॉल टॉर्क किग्र·सेमी संदर्भ
42:1 240 1.8 185 ≥8
67:1 148 2.9 112 ≥12
125:1 74 5.5 56 ≥20
225:1 44 10 33 25 अधिकतम यांत्रिक सीमा
450:1 22 20 16 25 अधिकतम यांत्रिक सीमा

6V

अधिकतम शक्ति संदर्भ 1.5 W; मोटर इनपुट-गति संदर्भ 4900 rpm; बिना लोड वर्तमान ≤100 mA; रेटेड वर्तमान ≤0.4 A; स्टॉल वर्तमान ≤1.8 A.

अनुपात नो-लोड आरपीएम रेटेड टॉर्क किग्र·सेमी रेटेड आरपीएम स्टॉल टॉर्क किग्र·सेमी संदर्भ
42:1 115 1 90 ≥4
67:1 72 1.5 55 ≥6
125:1 36 3 27 ≥10
225:1 21 5 16 ≥20
450:1 10 10 8 ≥25

स्थापना और नियंत्रण

यह गियरबॉक्स बैकड्राइव करने योग्य है और बिना पावर वाले लोड को लॉक नहीं करता है। जब एप्लिकेशन की आवश्यकता हो, तो एक उपयुक्त बाहरी ब्रेक या होल्डिंग तंत्र का उपयोग करें। चयनित मोटर वोल्टेज से मेल खाएं, स्टार्टअप करंट के लिए अनुमति दें और उचित मोटर-ड्राइवर, वायरिंग और पावर प्रोटेक्शन प्रदान करें।कम गति संचालन के लिए, उच्च यांत्रिक कमी का चयन आमतौर पर इलेक्ट्रॉनिक रूप से गति को भारी रूप से कम करने की तुलना में अधिक उपयोगी टॉर्क रेंज प्रदान करता है; गति-नियंत्रण सिफारिश लगभग 50–100% नाममात्र गति है।

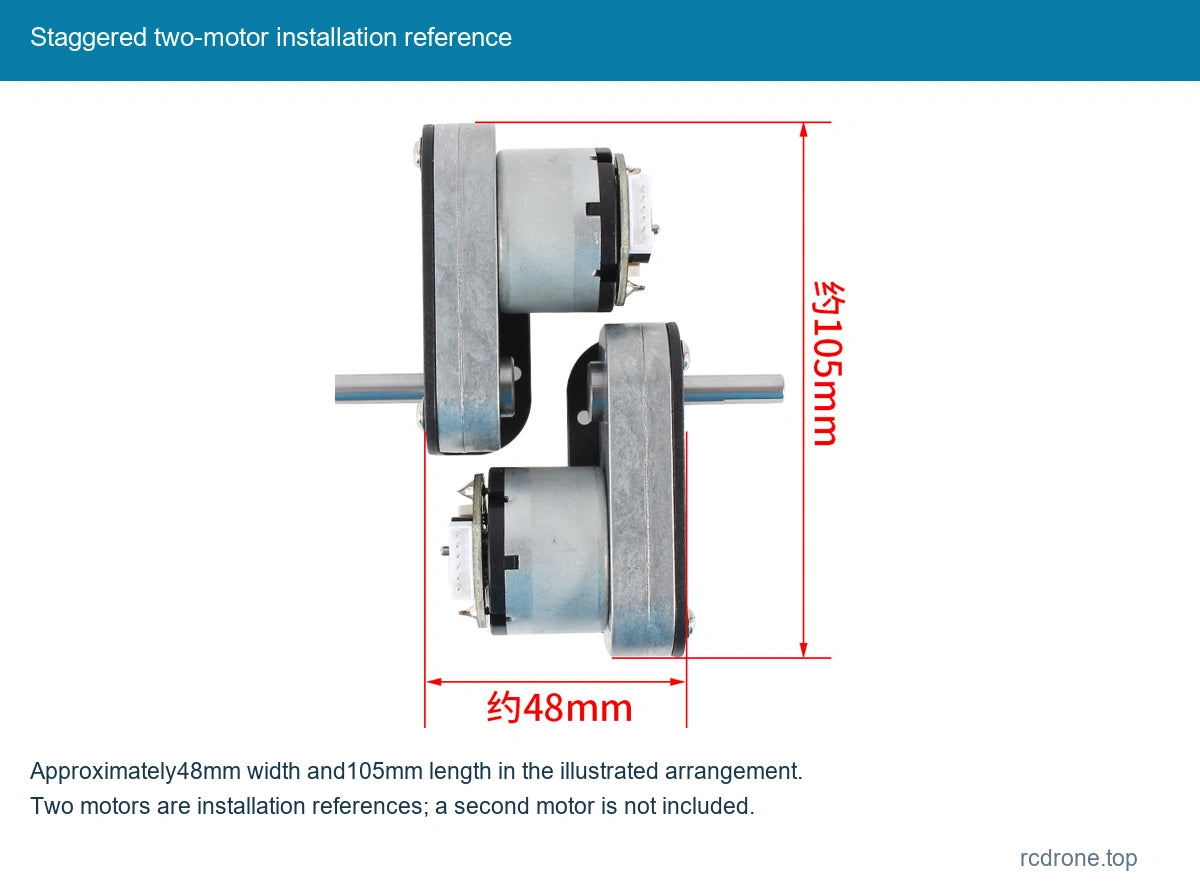

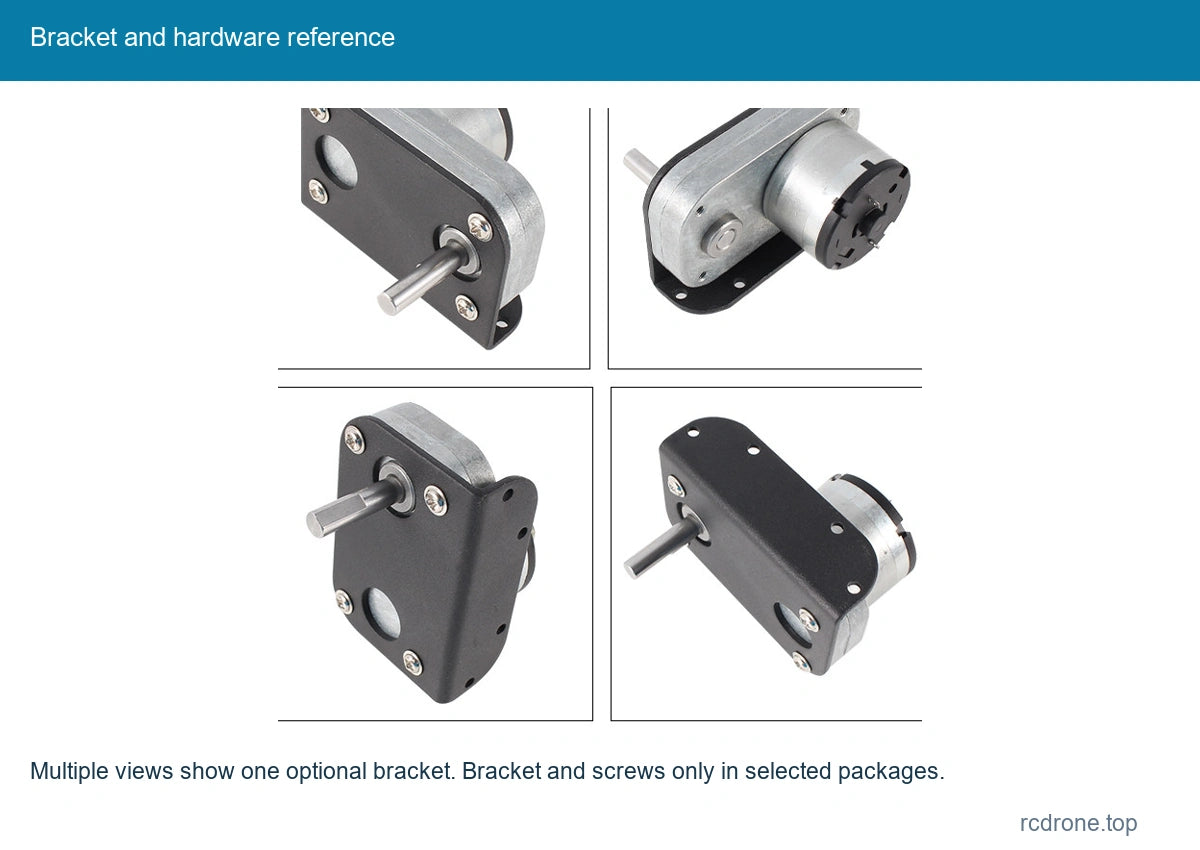

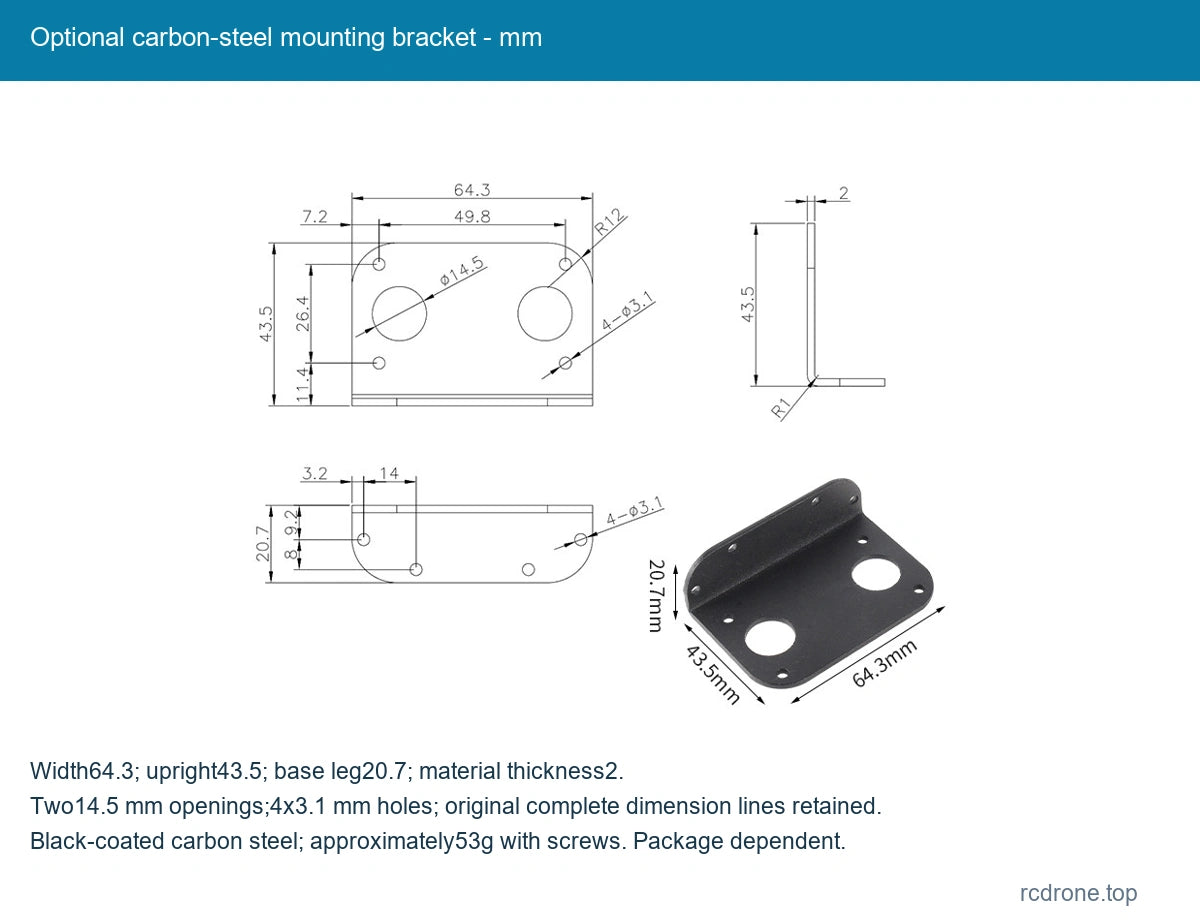

वैकल्पिक कार्बन-स्टील ब्रैकेट की चौड़ाई 64.3 मिमी, पैर 20.7 मिमी और सामग्री की मोटाई 2 मिमी है, जिसमें लगभग 53 ग्राम स्क्रू सहित है। विपरीत दो-मोटर माउंटिंग चित्रण की न्यूनतम चौड़ाई लगभग 95 मिमी है। असमान व्यवस्था की चौड़ाई लगभग 48 मिमी और लंबाई 105 मिमी है। ये स्थापना उदाहरण हैं जिनके लिए दो अलग से आपूर्ति किए गए मोटर्स की आवश्यकता होती है, न कि दो-मोटर किट।

अनुप्रयोग

समान दो-चक्र रोबोट ड्राइव, लाइन-फॉलोइंग कार्ट, स्मार्ट उपकरणों और संकुचित पैन या स्थिति तंत्र के लिए उपयुक्त जो क्रमिक गति या घूर्णन फीडबैक की आवश्यकता होती है। इच्छित लोड के लिए वोल्टेज, गति, टॉर्क और यांत्रिक समर्थन चुनें।

क्या शामिल है

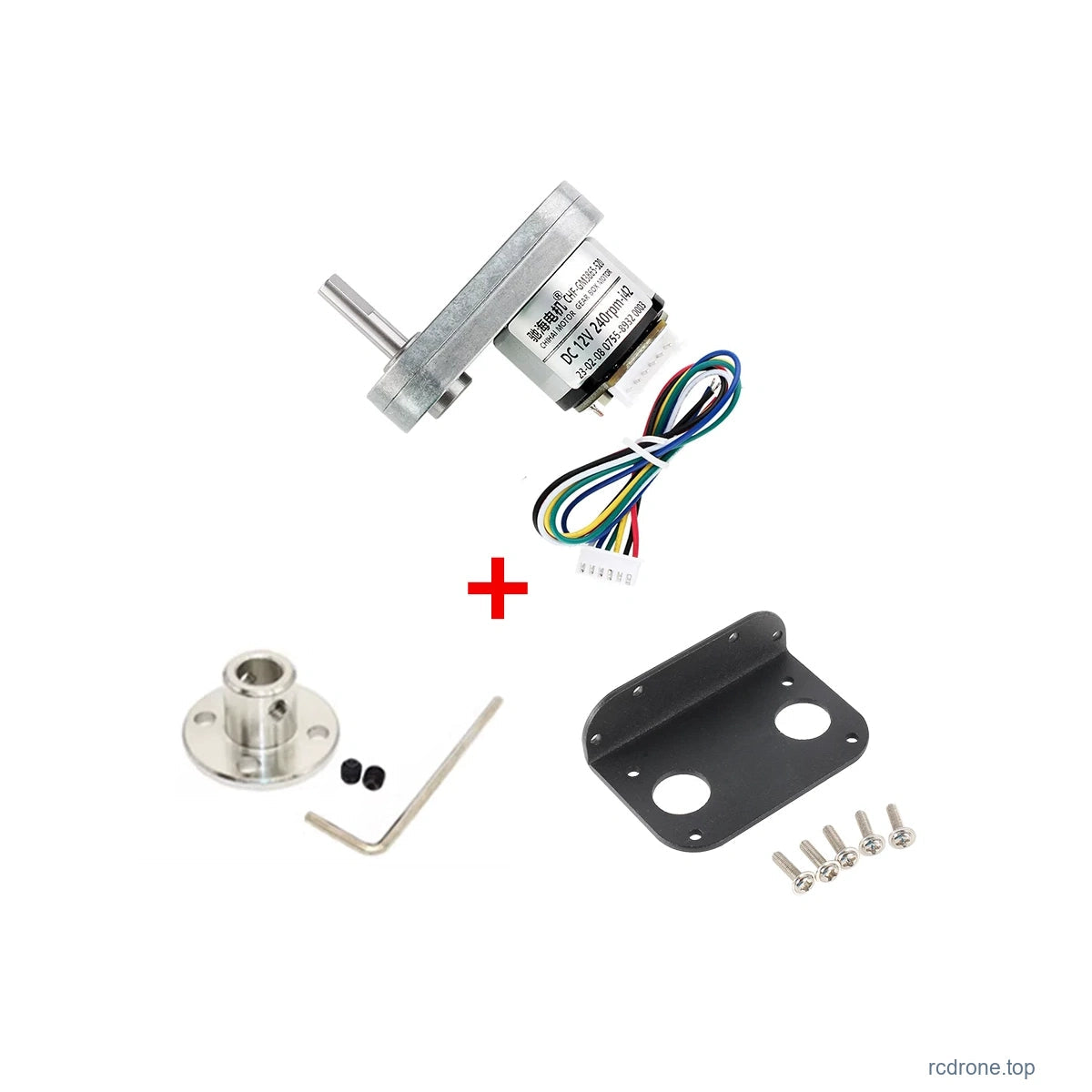

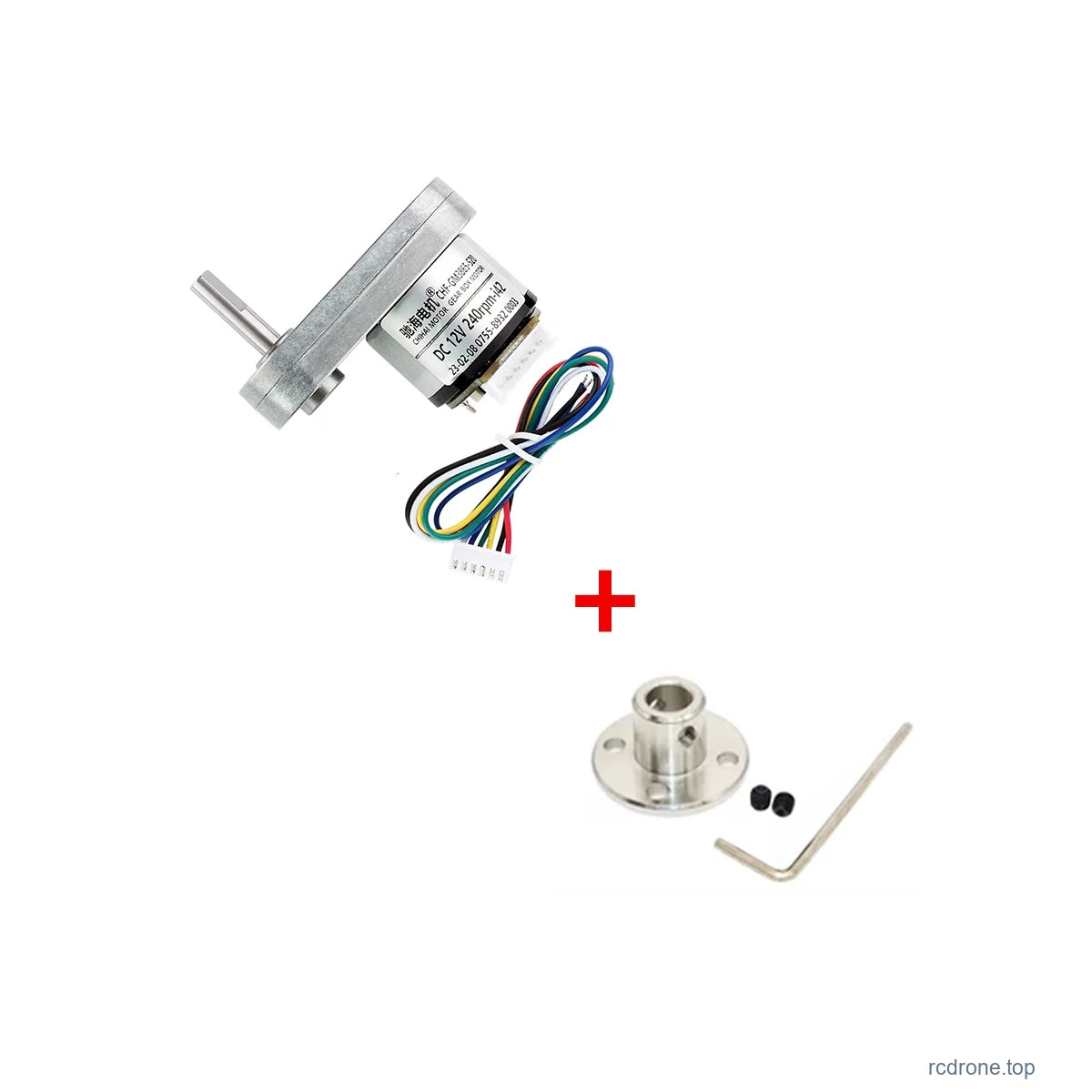

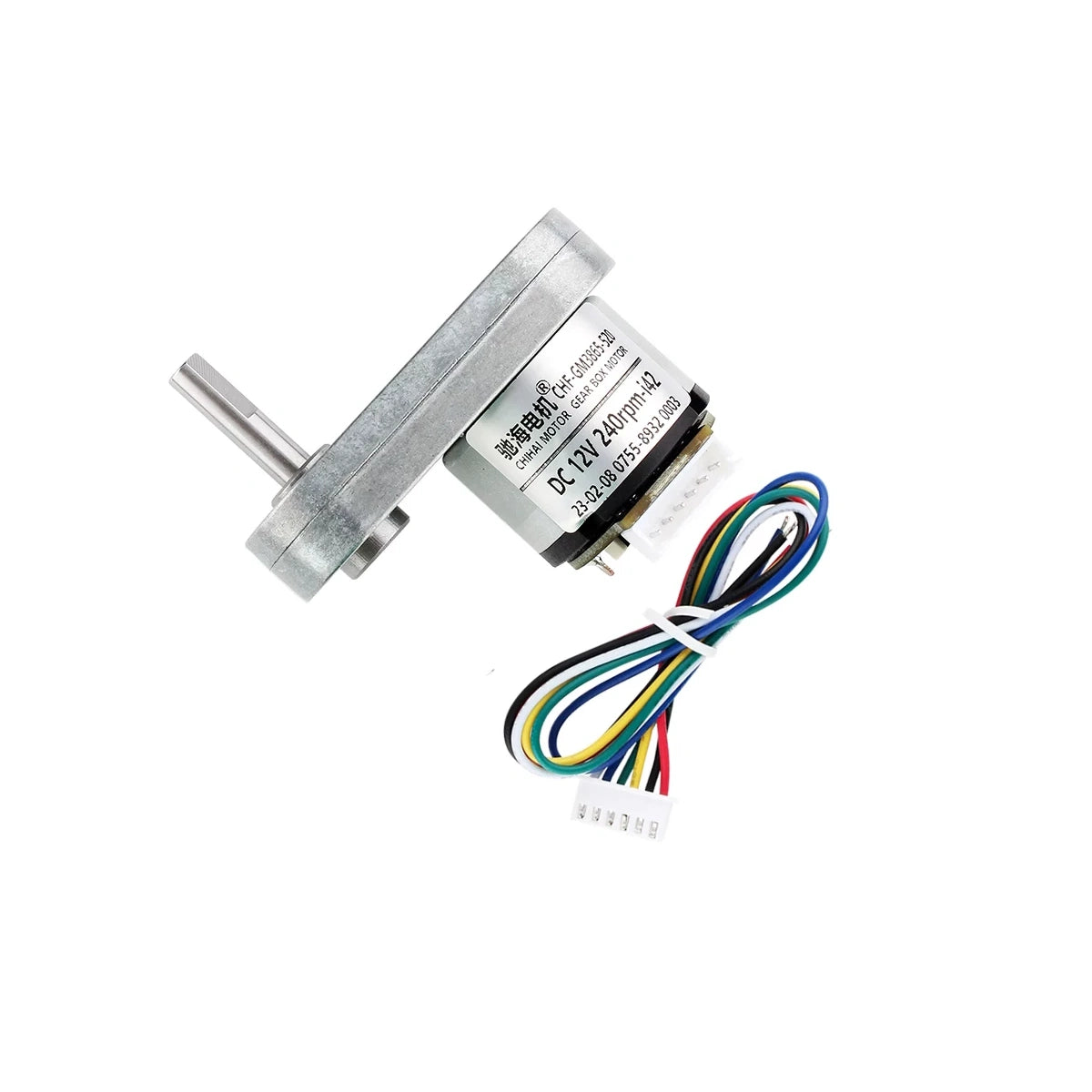

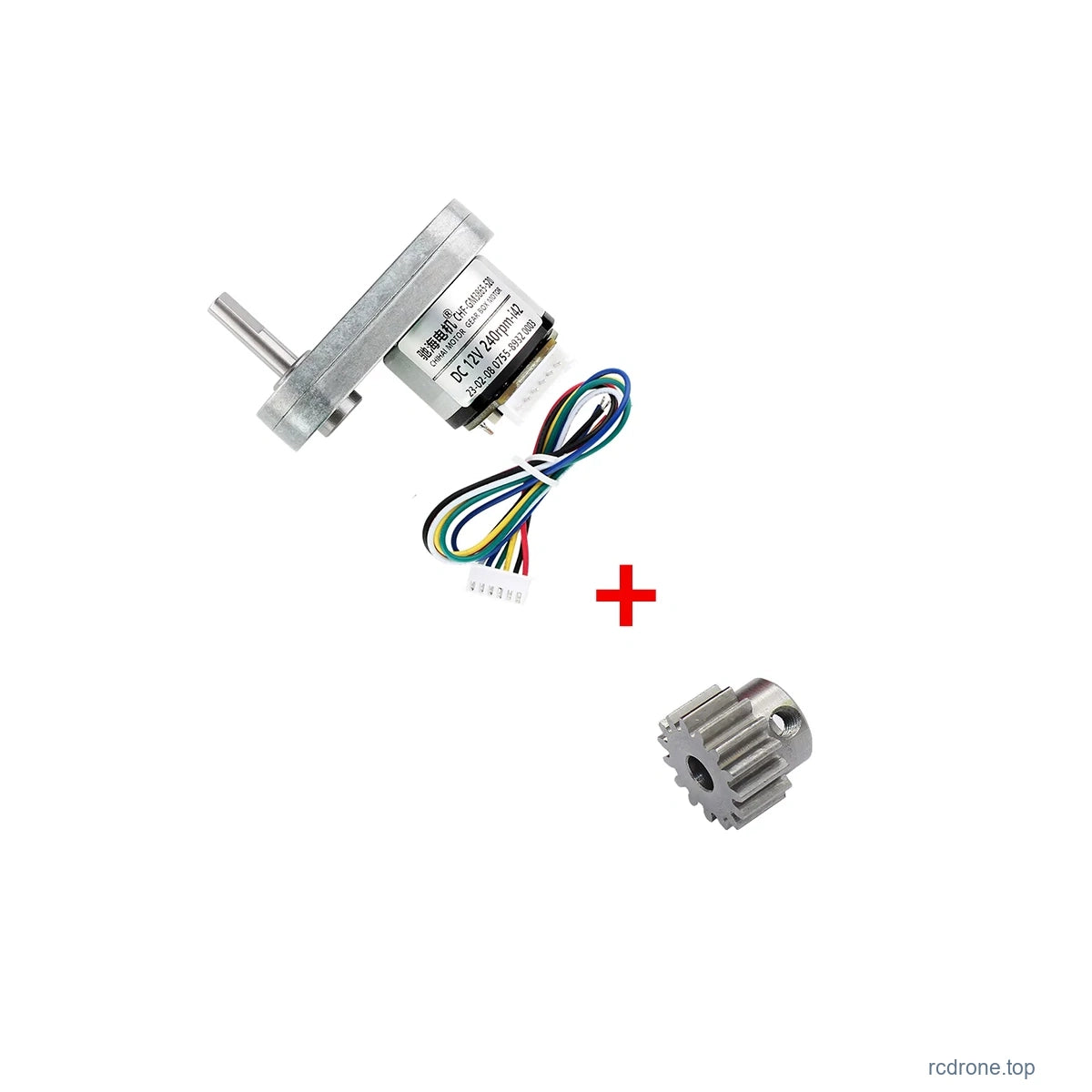

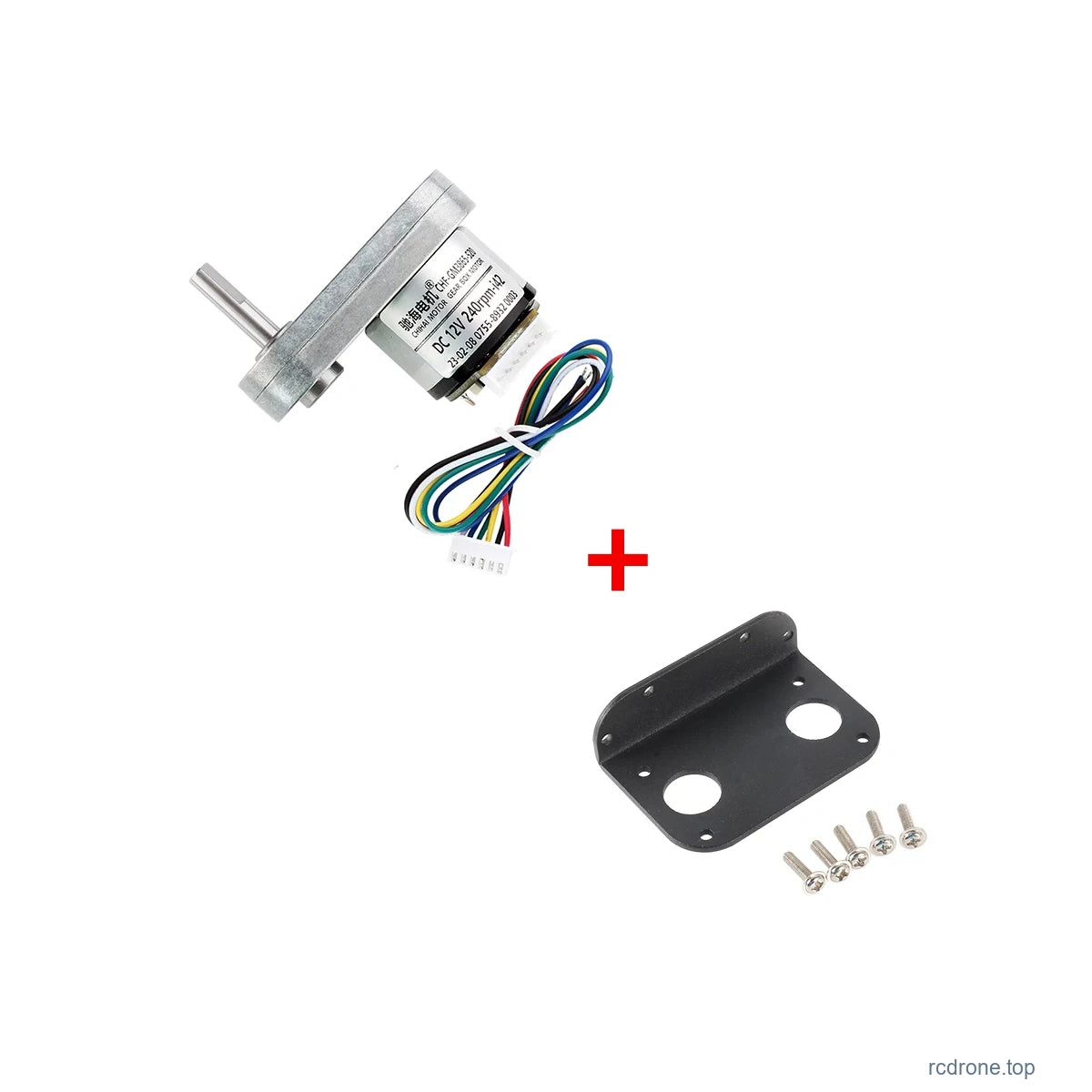

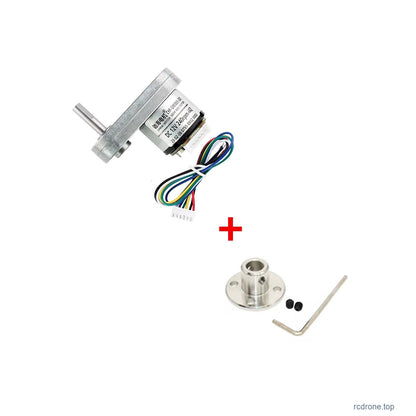

एक चयनित एन्कोडर मोटर और मिलान करने वाला छह-तार कनेक्शन लीड। केवल मोटर चुनें, ब्रैकेट के साथ मोटर, फ्लेंज काउपलर के साथ मोटर, गियर के साथ मोटर, ब्रैकेट और बड़े गियर के साथ मोटर, या ब्रैकेट और फ्लेंज के साथ मोटर। सहायक माउंटिंग हार्डवेयर संबंधित पैकेज के साथ दिखाया गया है। एक नियंत्रक, मोटर ड्राइवर, पावर सप्लाई, पहिए और एक दूसरा मोटर शामिल नहीं हैं।

अक्सर पूछे जाने वाले प्रश्न

क्या एन्कोडर मोटर सप्लाई का उपयोग करता है?

नहीं। मोटर पावर 6V या 12V चुनी जाती है; एन्कोडर VCC को नीले तार पर विनियमित 3.3V या 5V की आवश्यकता होती है।

क्या 13PPR गियरबॉक्स आउटपुट रिज़ॉल्यूशन है?

यह मोटर-शाफ्ट बेस काउंट है। आउटपुट-शाफ्ट पल्स संदर्भ कमी अनुपात और डिकोडर गिनती विधि पर निर्भर करते हैं।

क्या यह बिना पावर के स्थिति बनाए रखेगा?

गियरबॉक्स बैकड्राइव करने योग्य है और इसमें कोई स्वयं-लॉकिंग कार्य नहीं है। जहां आवश्यक हो, एक अलग होल्डिंग समाधान प्रदान करें।

दृश्य विवरण

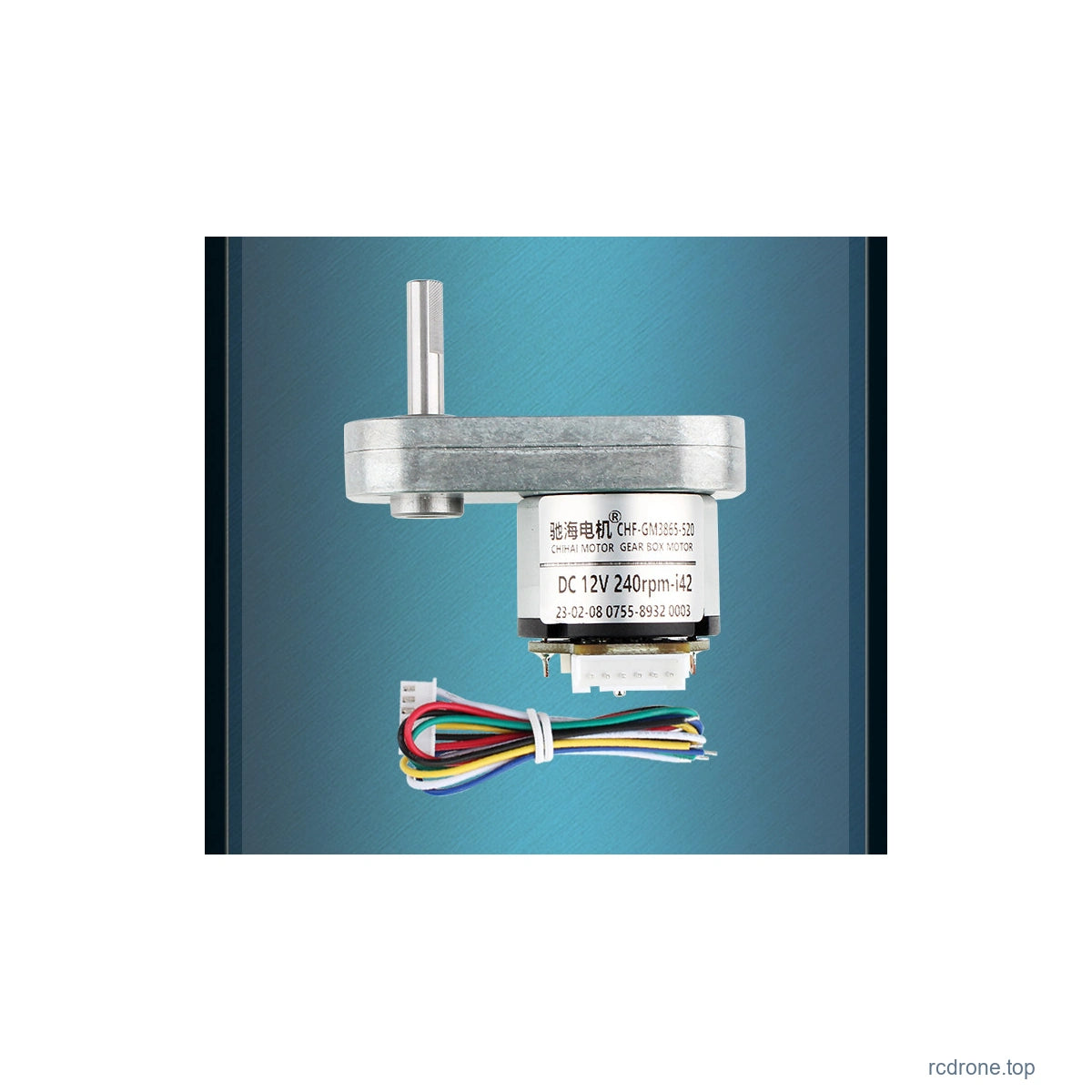

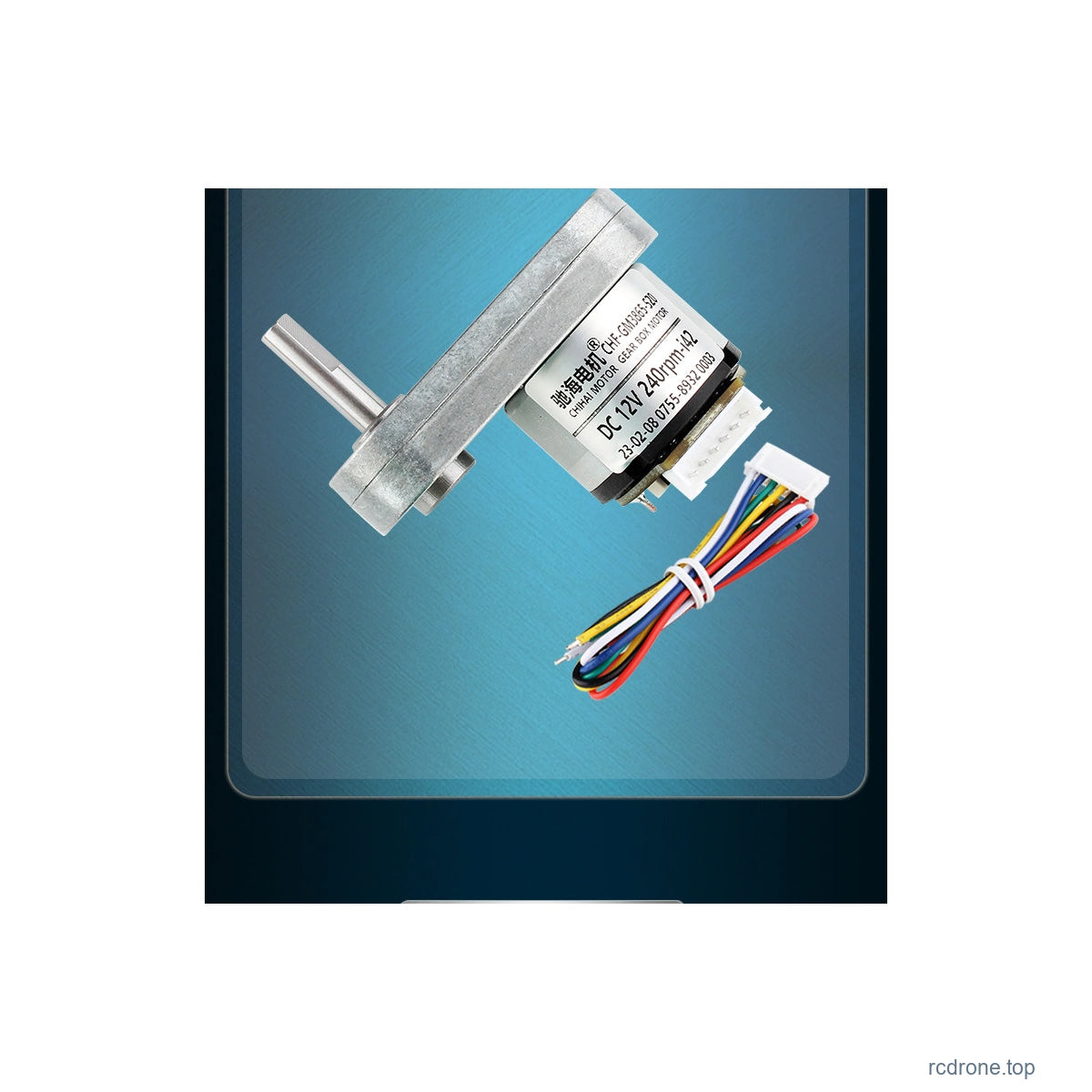

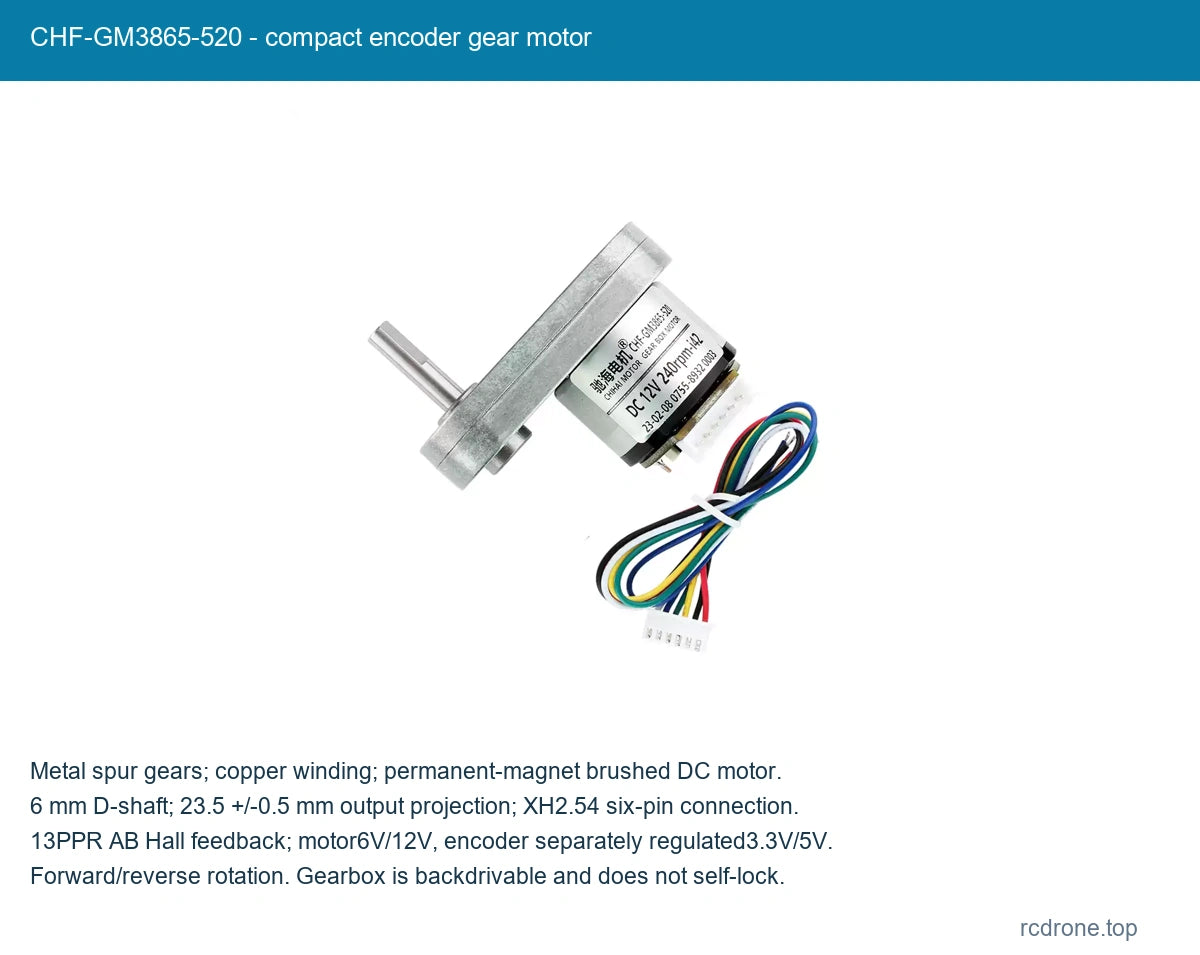

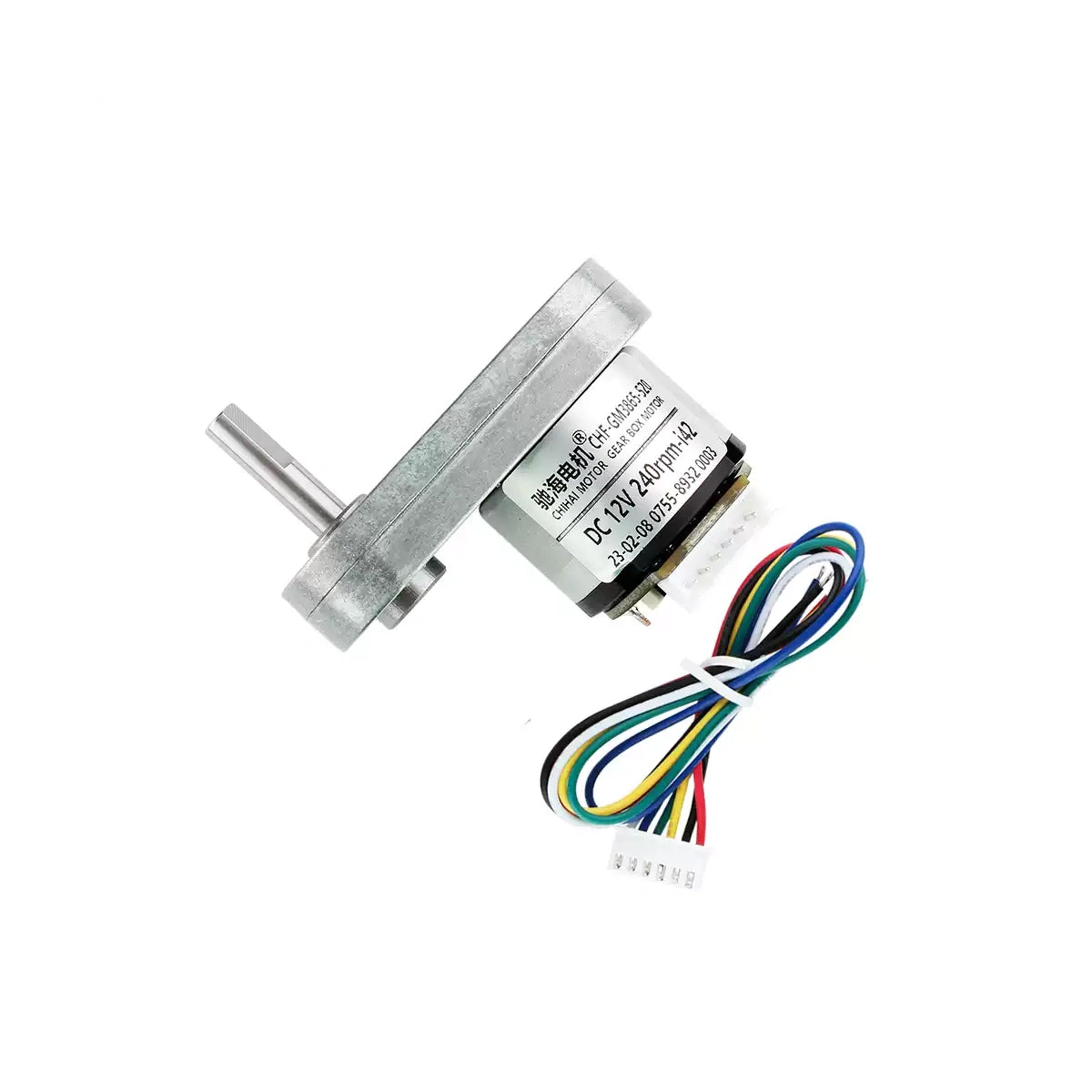

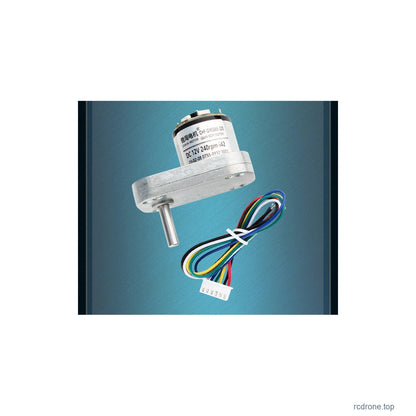

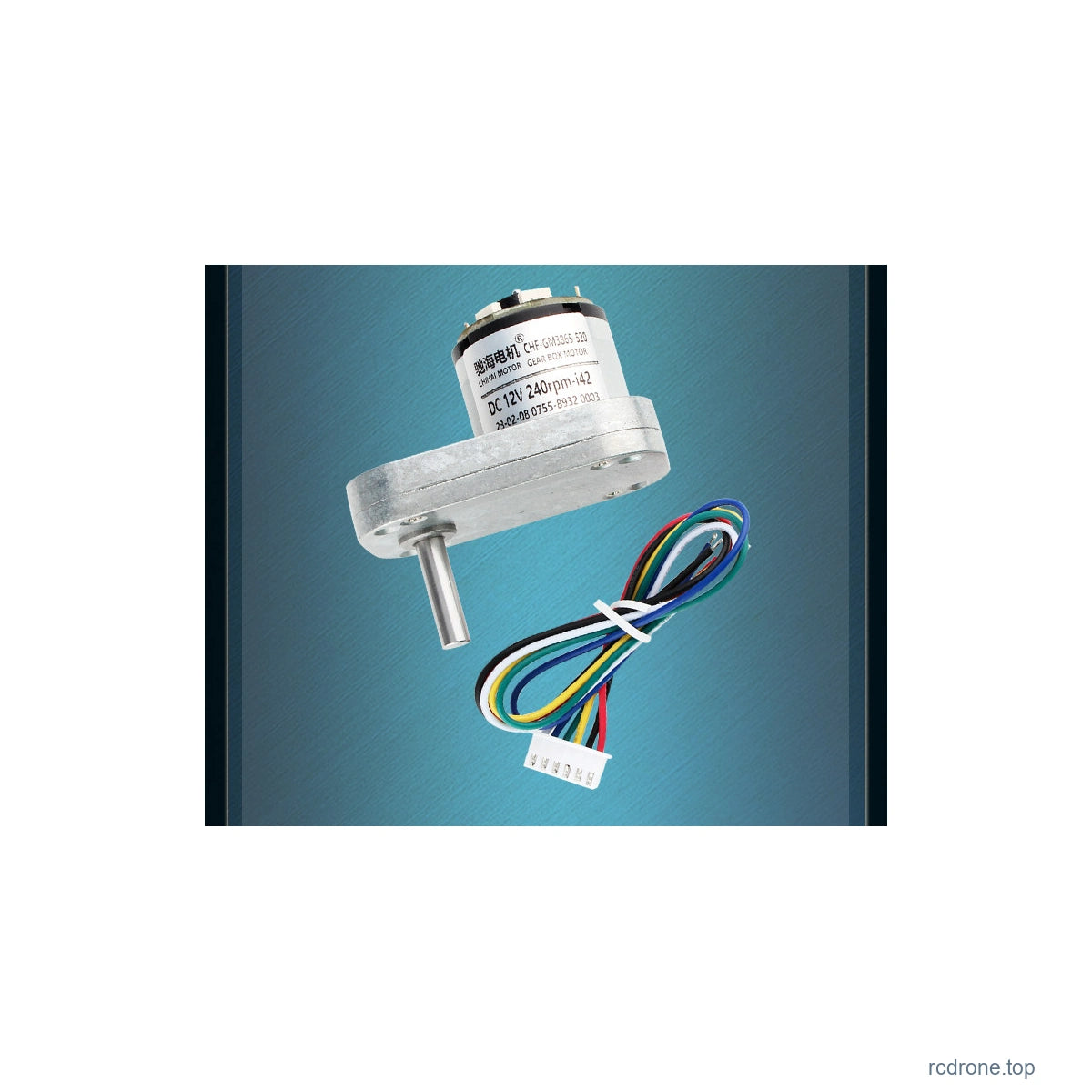

CHF-GM3865-520 - compact encoder gear motor
CHF-GM3865-520 - कॉम्पैक्ट एन्कोडर गियर मोटर

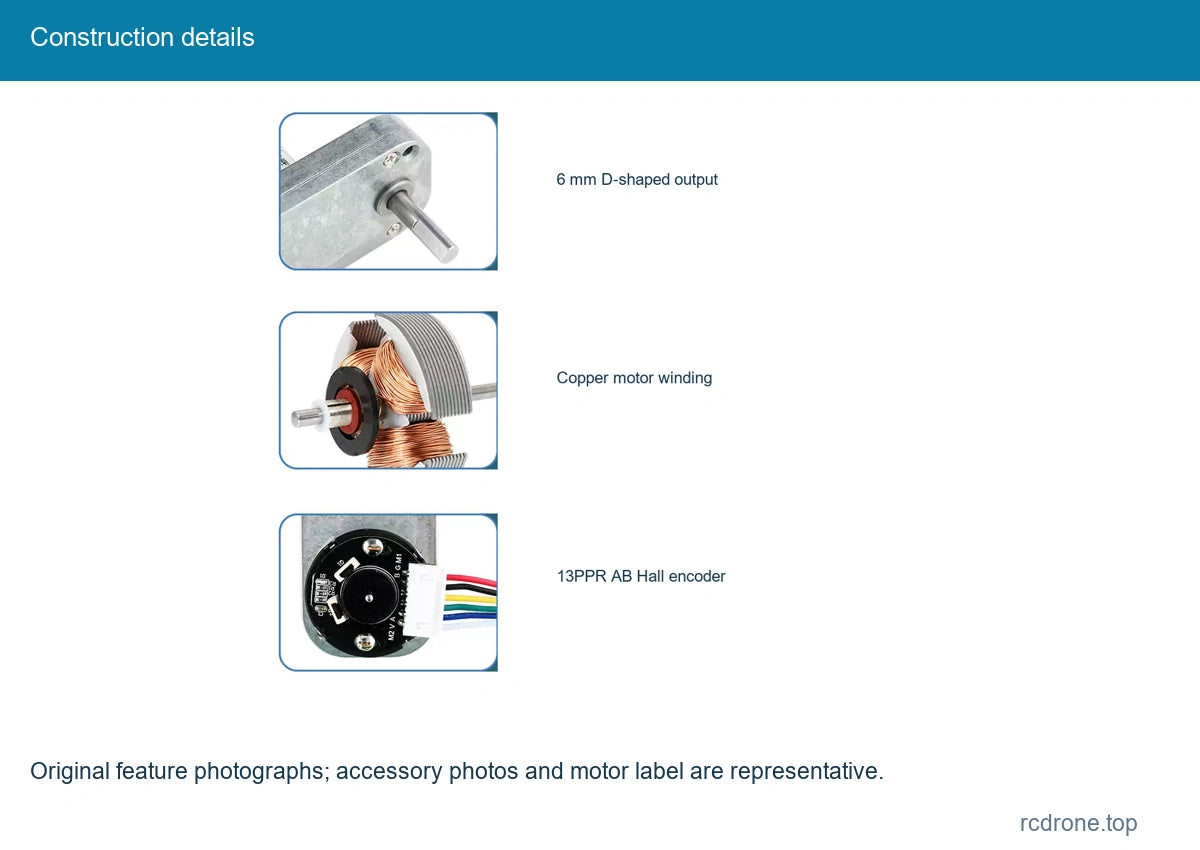

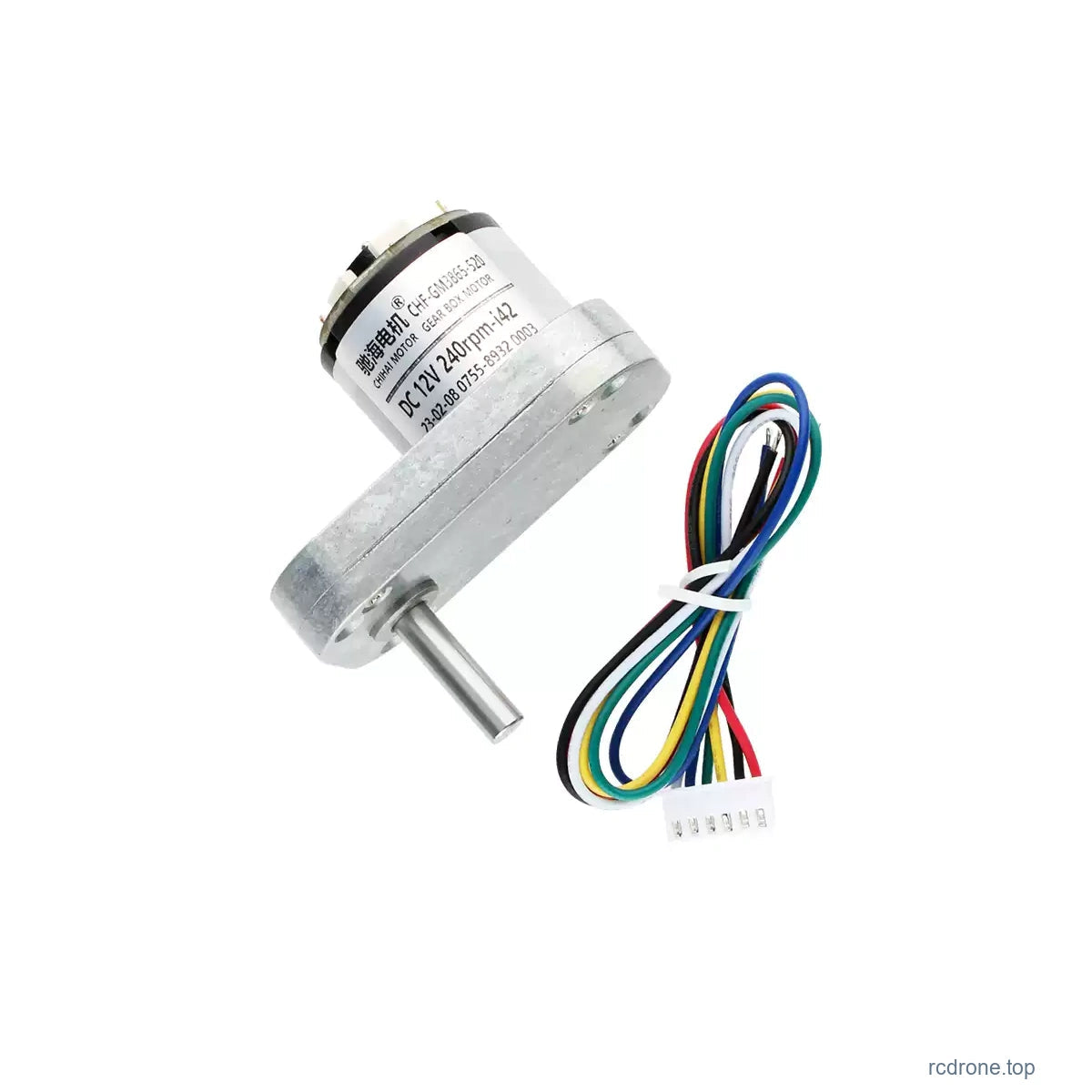

Construction details
निर्माण विवरण

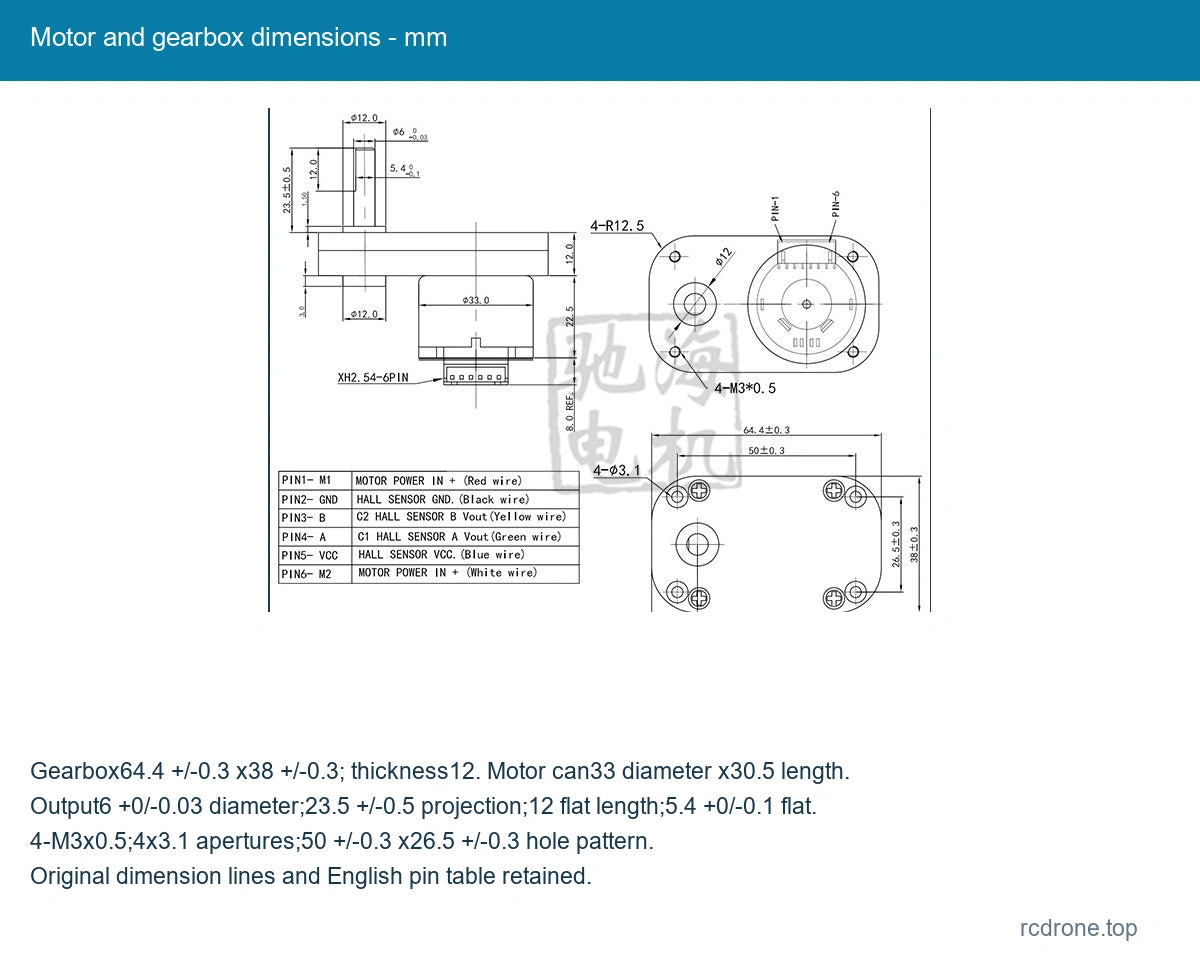

Motor and gearbox dimensions - mm
मोटर और गियरबॉक्स आयाम - मिमी

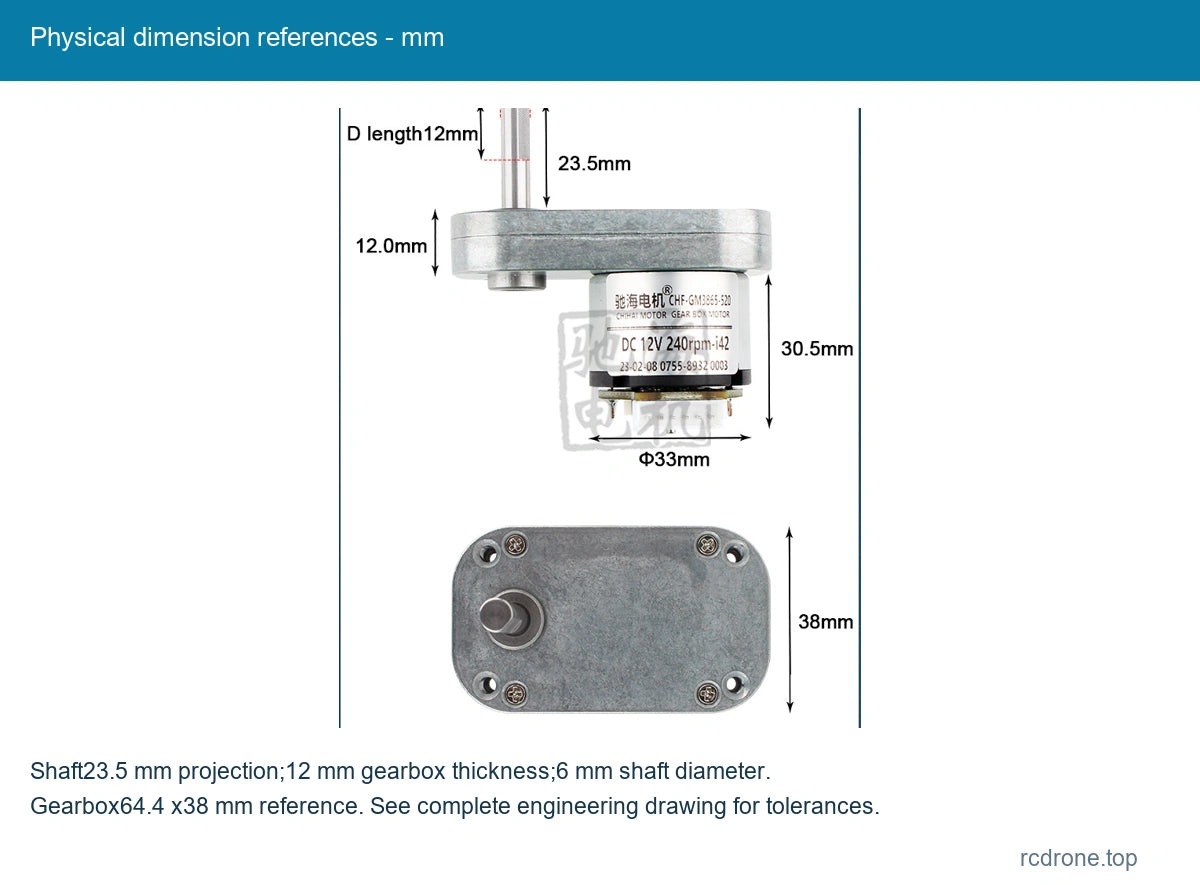

Physical dimension references - mm
भौतिक आयाम संदर्भ - मिमी

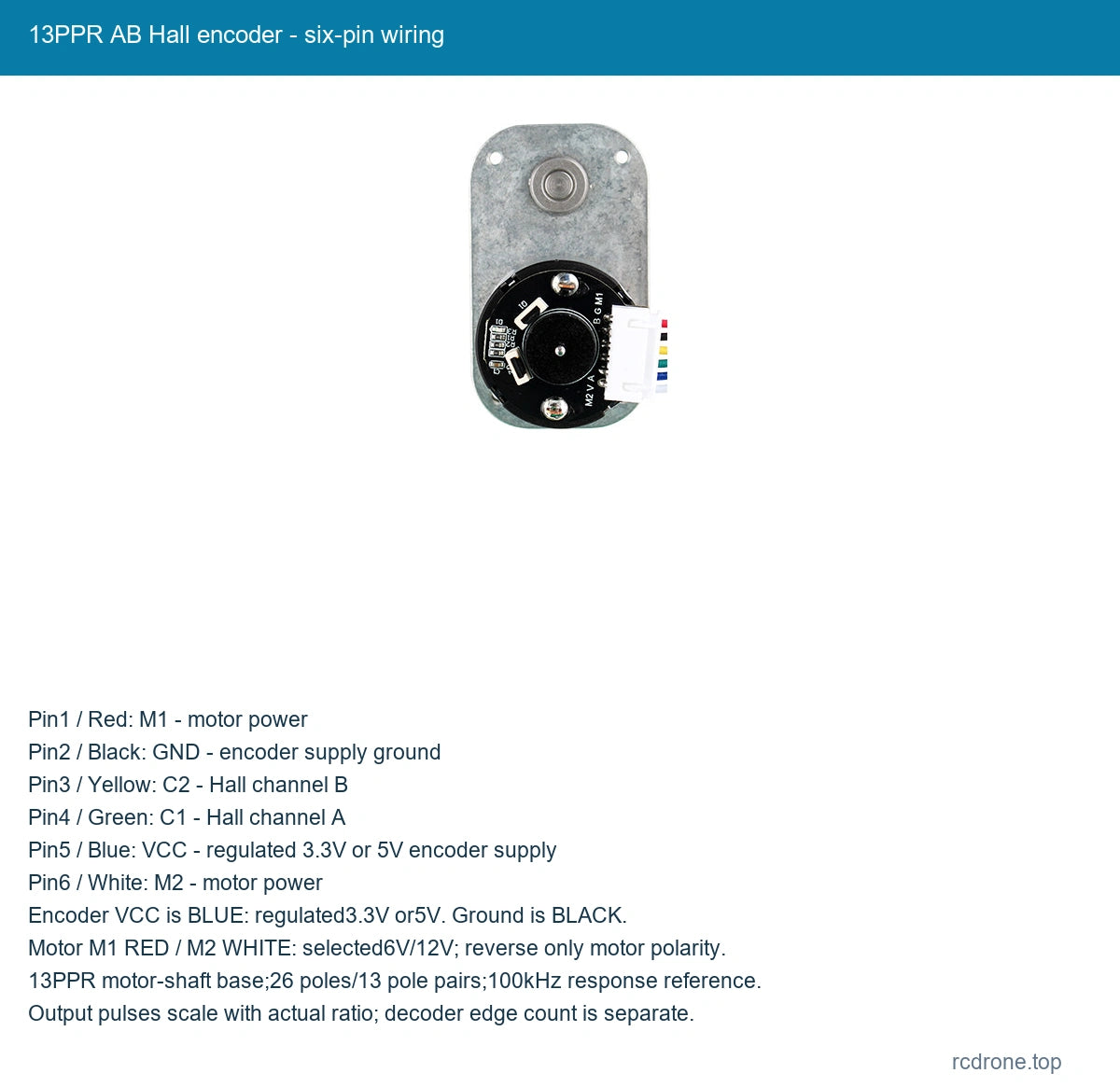

13PPR AB Hall encoder - six-pin wiring
13PPR AB हॉल एन्कोडर - छह-पिन वायरिंग

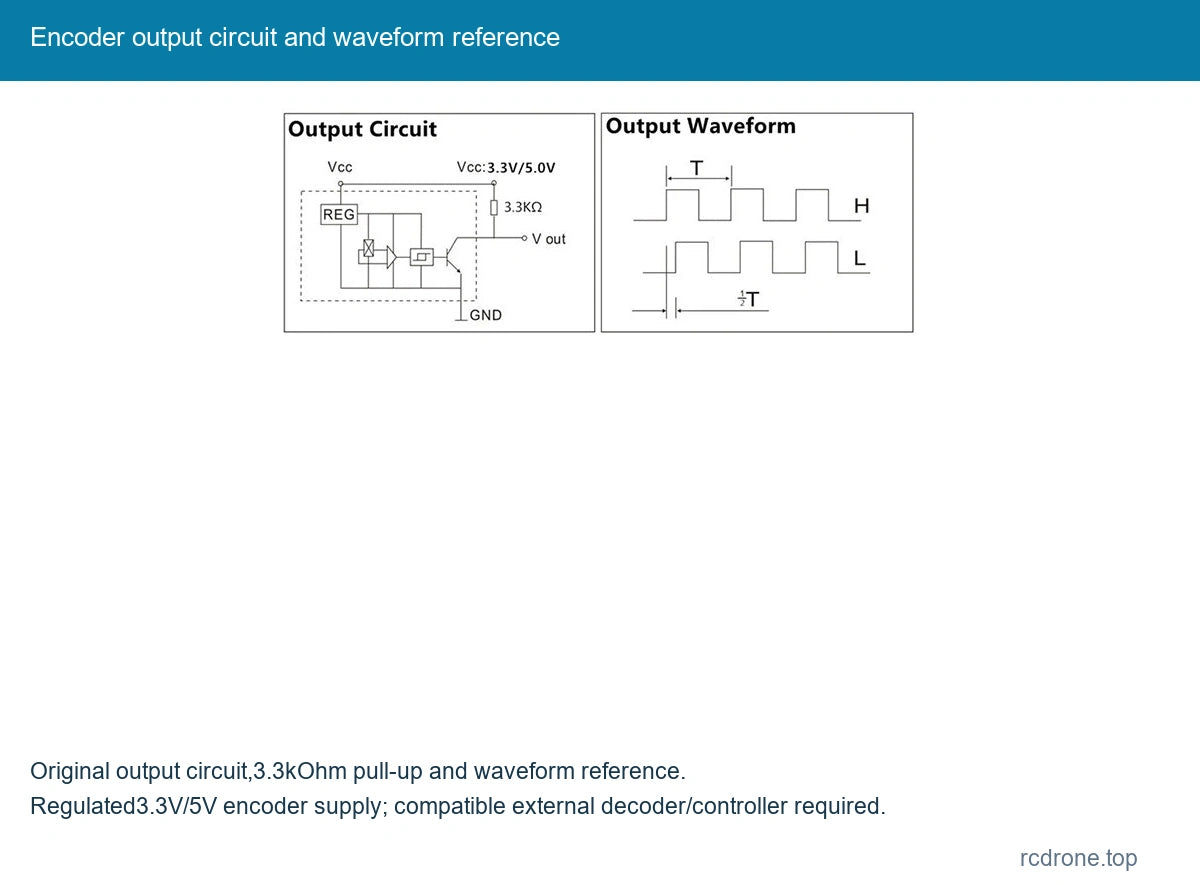

Encoder output circuit and waveform reference
एन्कोडर आउटपुट सर्किट और तरंग रूप संदर्भ
12V motor performance
12V मोटर प्रदर्शन

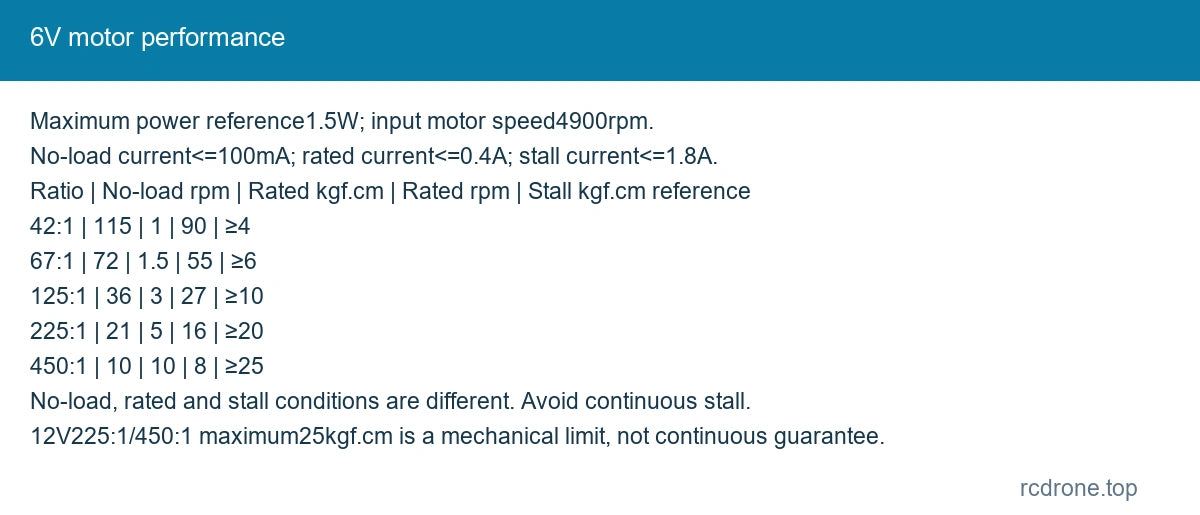

6V motor performance
6V मोटर प्रदर्शन
Optional carbon-steel mounting bracket - mm
वैकल्पिक कार्बन-स्टील माउंटिंग ब्रैकेट - मिमी
Bracket and hardware reference
ब्रैकेट और हार्डवेयर संदर्भ

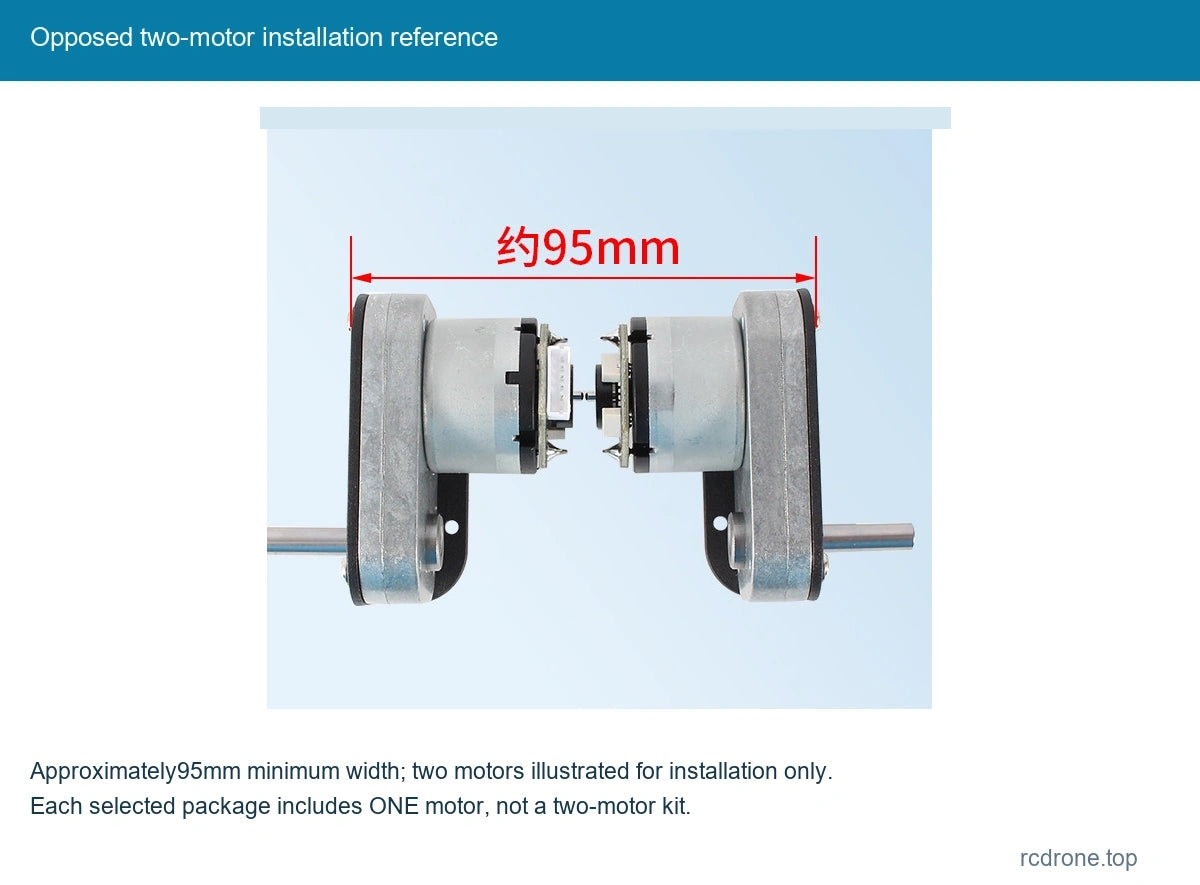

Opposed two-motor installation reference
विपरीत दो-मोटर स्थापना संदर्भ
Staggered two-motor installation reference
स्टैगरड दो-मोटर स्थापना संदर्भ

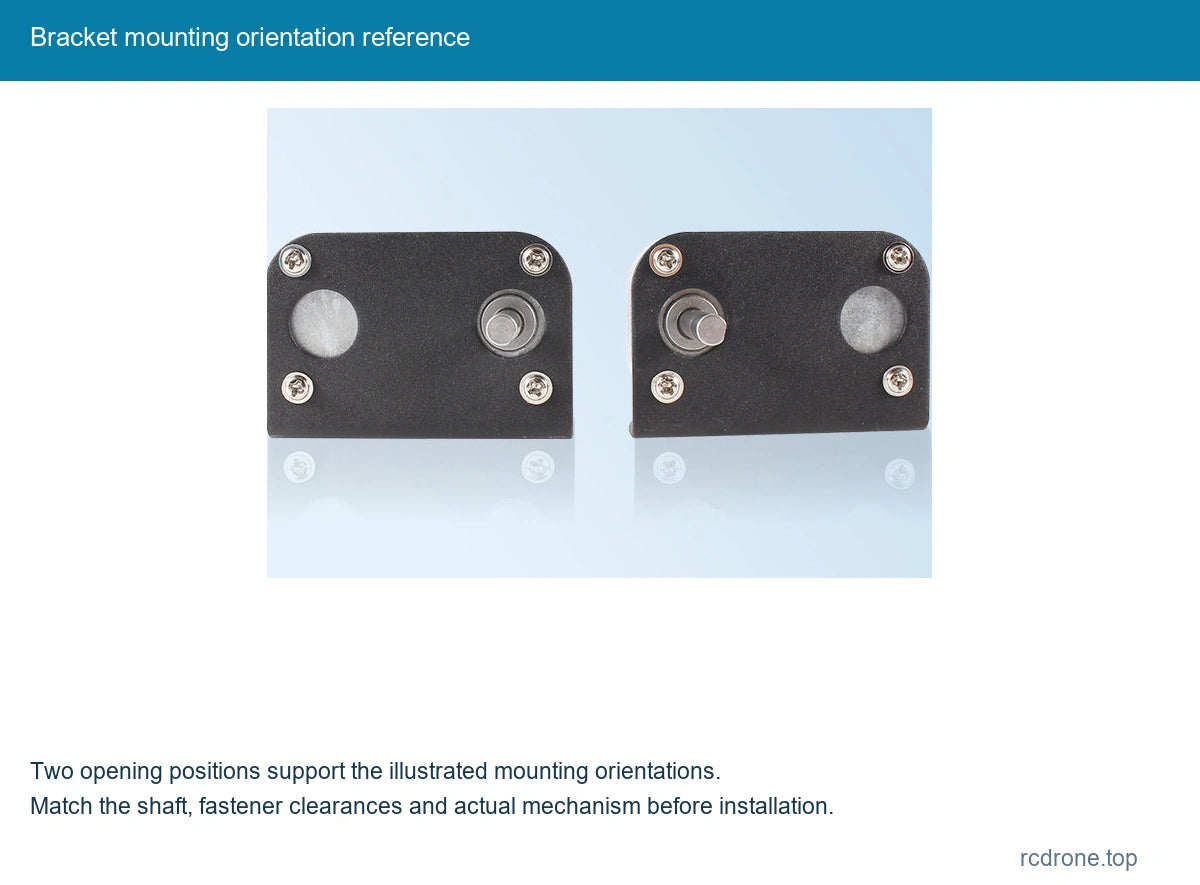

Bracket mounting orientation reference
ब्रैकेट माउंटिंग ओरिएंटेशन संदर्भ

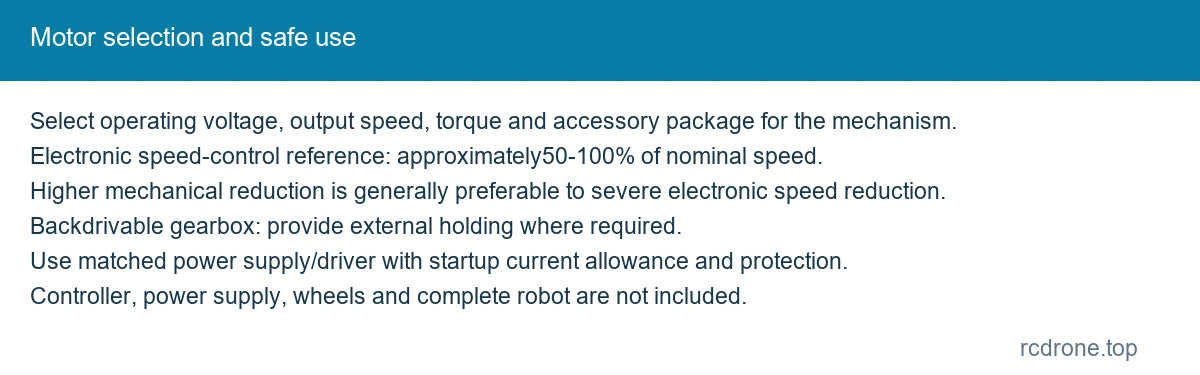

Motor selection and safe use
