Overview

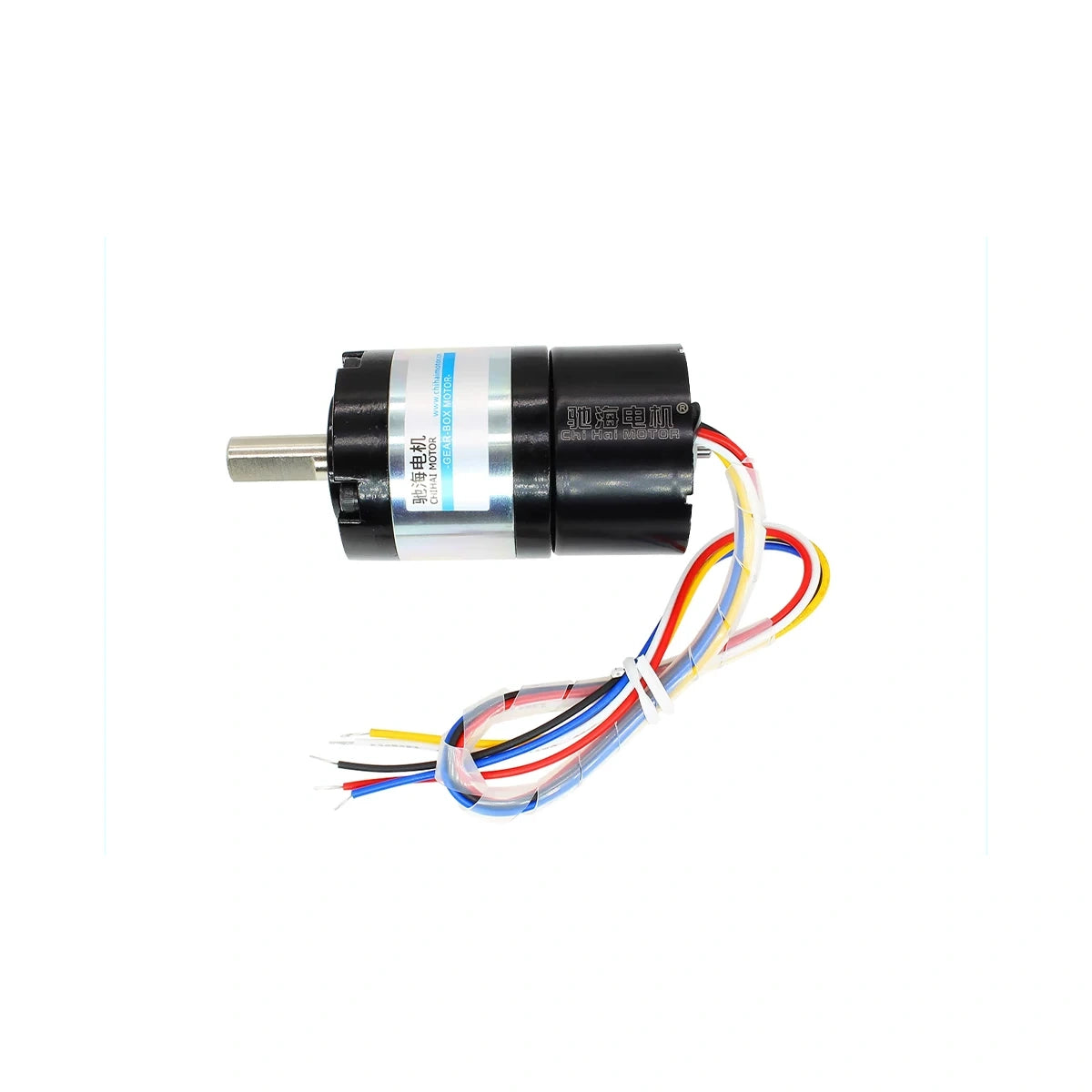

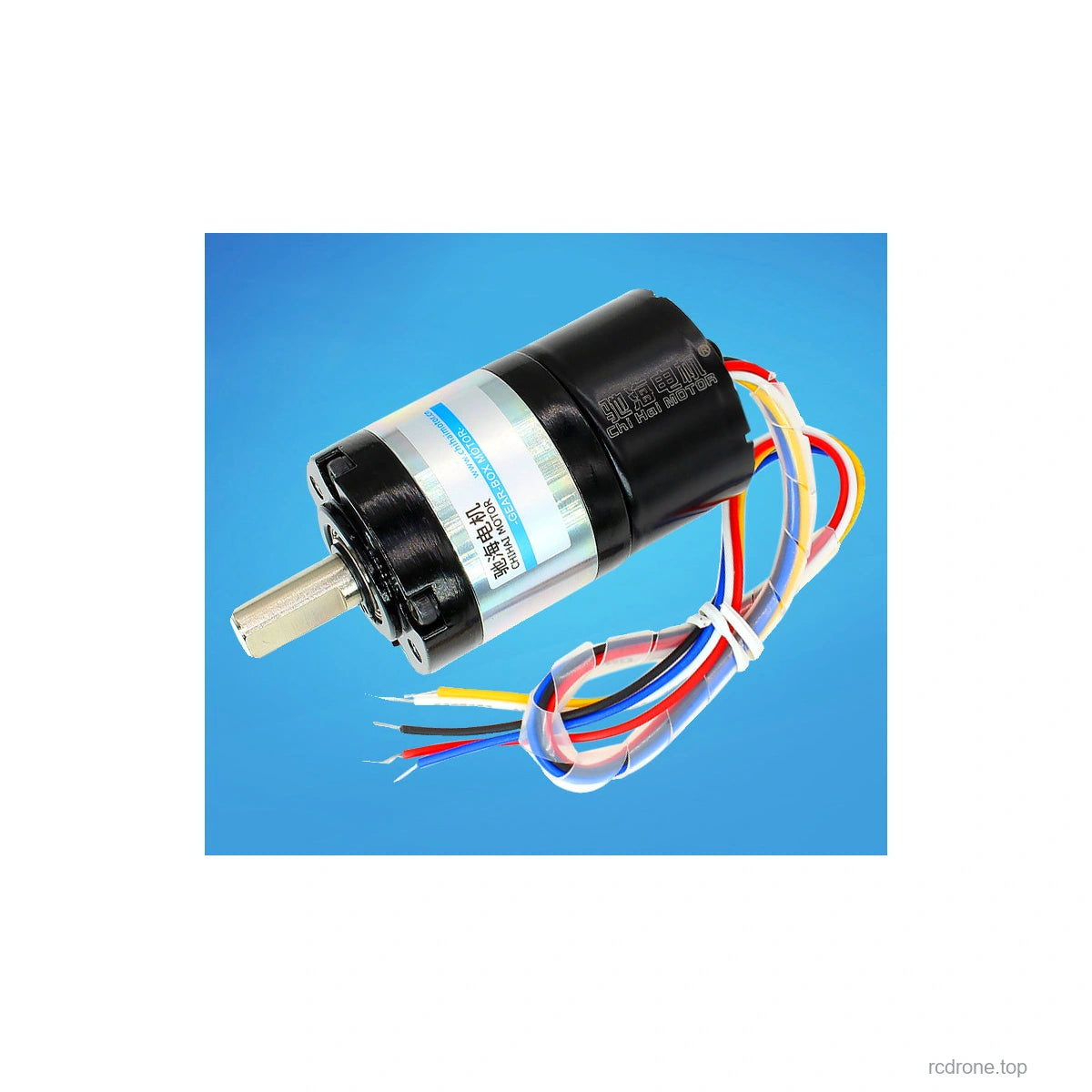

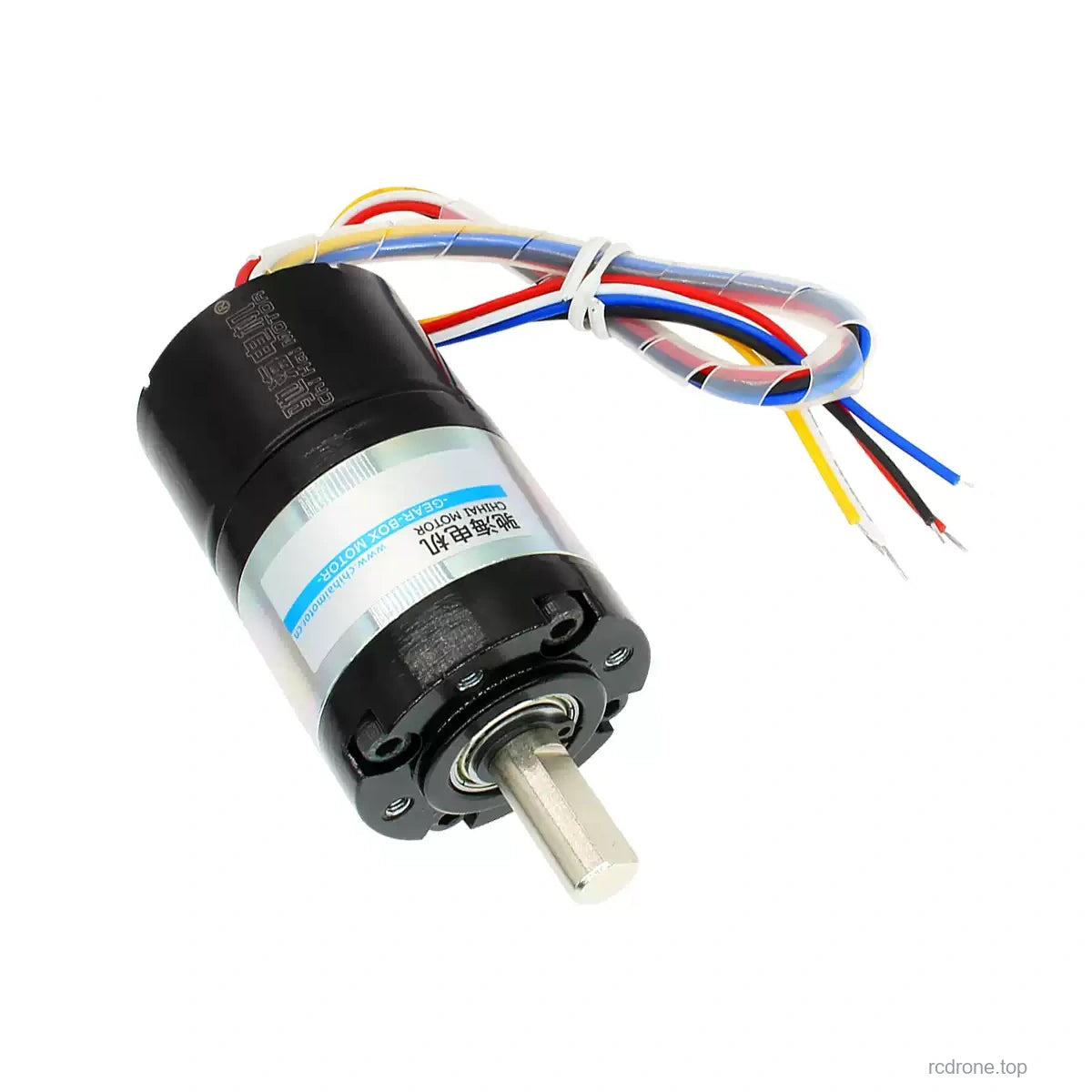

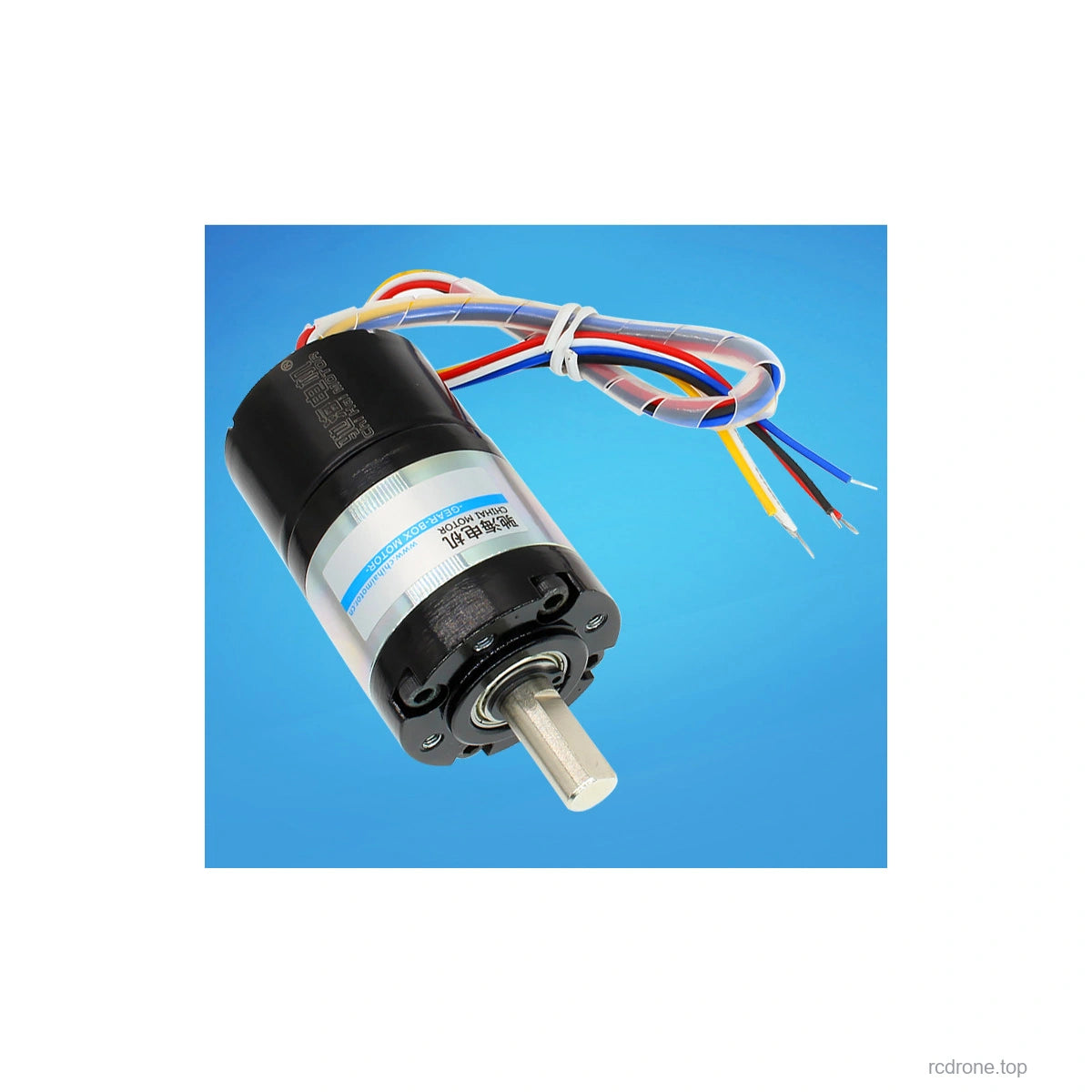

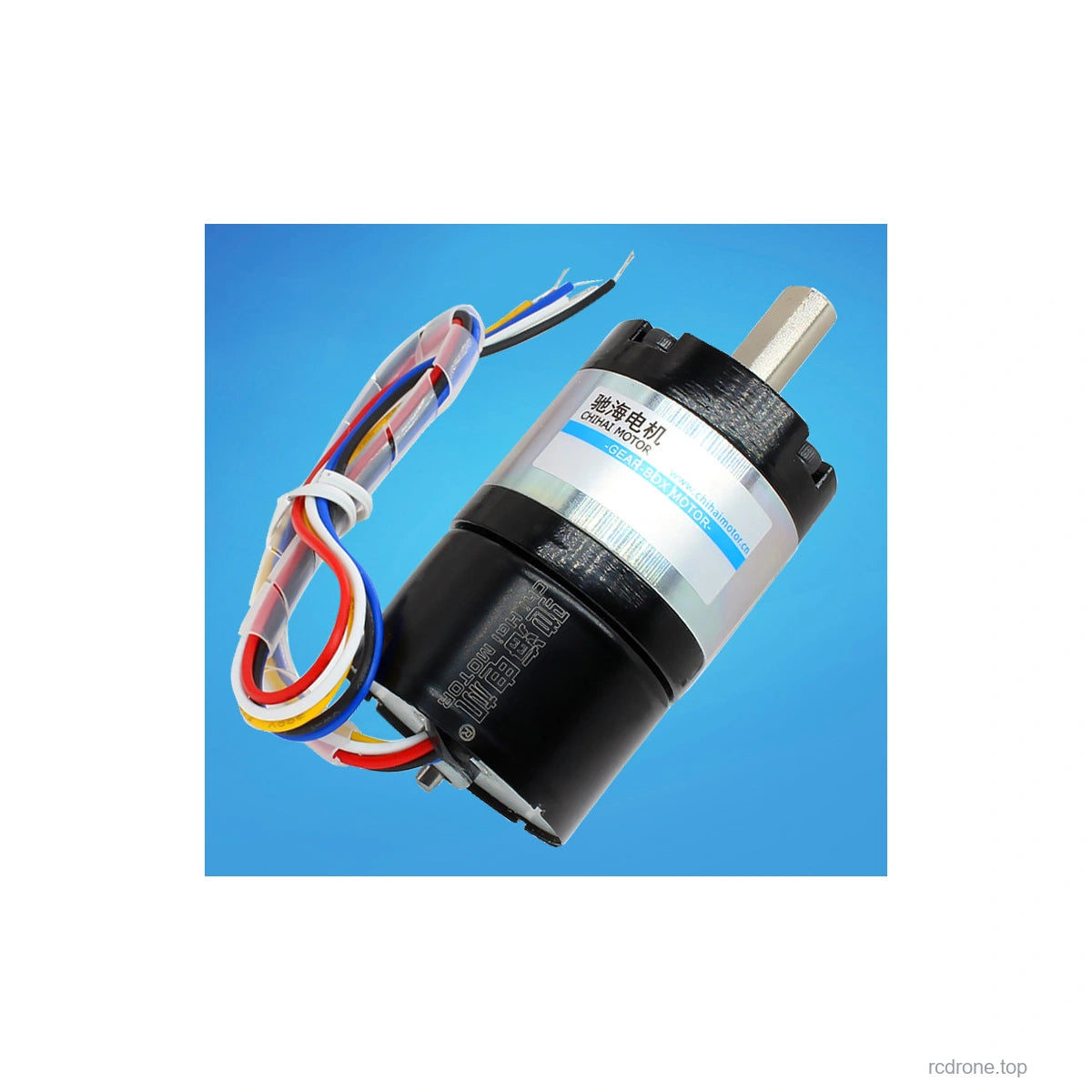

CHIHAI MOTOR CHP-36GP-BLDC3525 एक कॉम्पैक्ट ब्रशलेस DC गियर मोटर है जिसमें एक पूरी धातु की ग्रह गियरबॉक्स और अंतर्निहित हॉल कम्यूटेशन ड्राइवर है। छोटे गति या स्वचालन तंत्र के लिए 12V या 24V मोटर वाइंडिंग, कमी अनुपात और सहायक पैकेज चुनें।
कॉन्फ़िगरेशन गाइड
उपलब्ध नाममात्र अनुपात 5:1, 14:1, 19:1, 27:1, 51:1, 100:1, 139:1 और 515:1 हैं। नाममात्र 5:1 विकल्प 5.2:1 प्रदर्शन संदर्भ का उपयोग करता है। 14:1 एक वास्तविक चयन योग्य कॉन्फ़िगरेशन है, लेकिन इसके विस्तृत प्रदर्शन और गियरबॉक्स की लंबाई यहाँ निर्दिष्ट नहीं की गई है। 264:1 केवल एक अनुपलब्ध प्रदर्शन संदर्भ के रूप में प्रकट होता है और बिक्री विकल्प नहीं है।

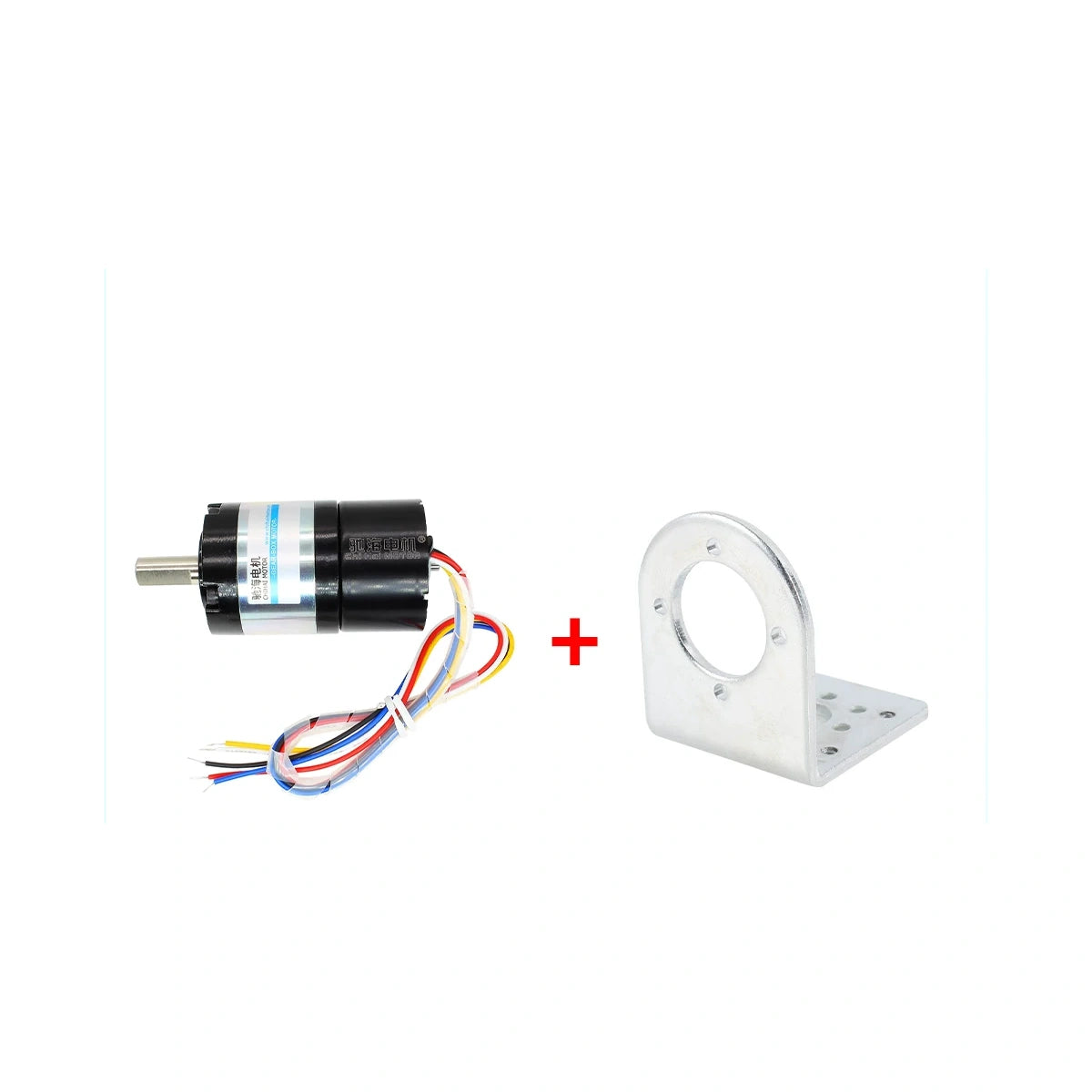

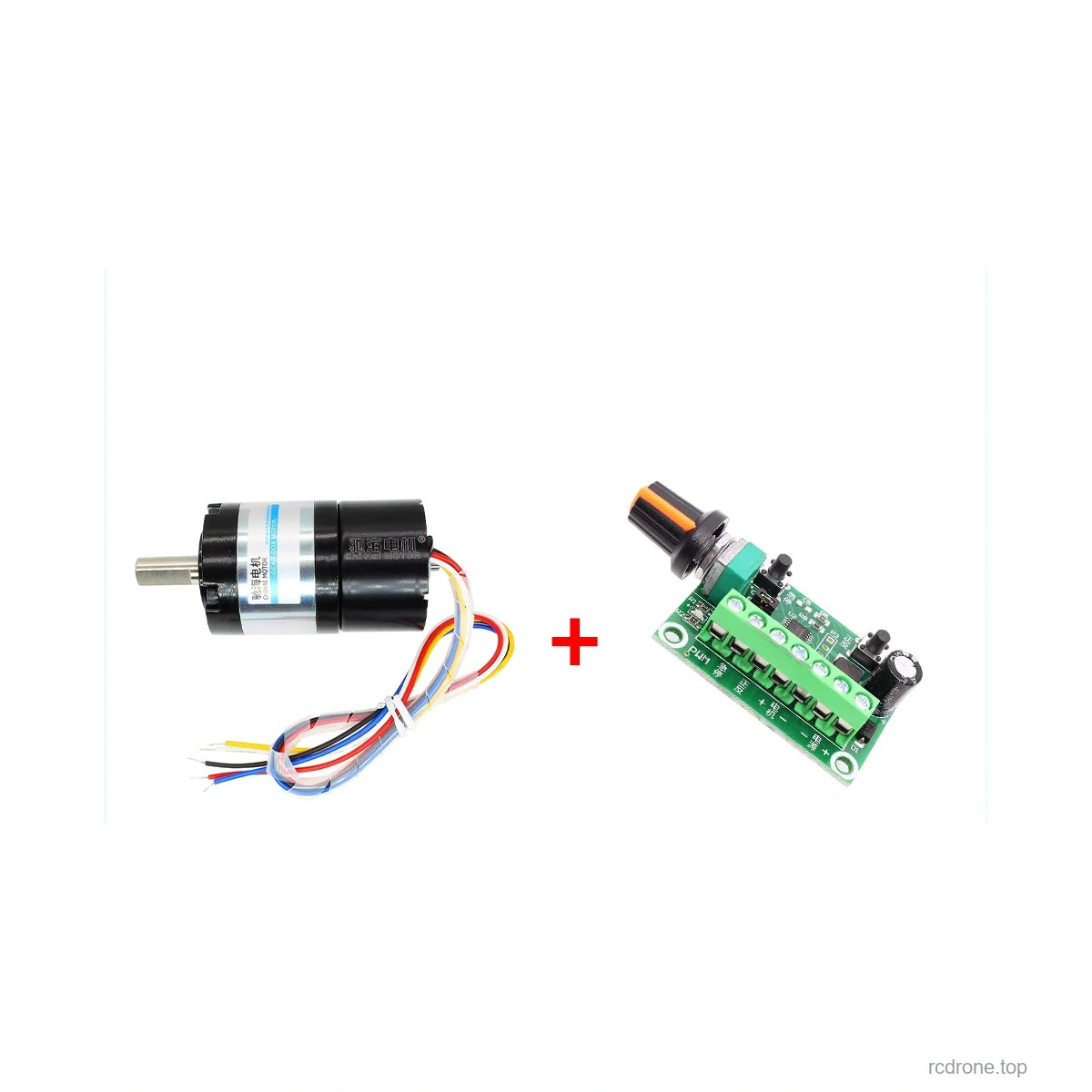

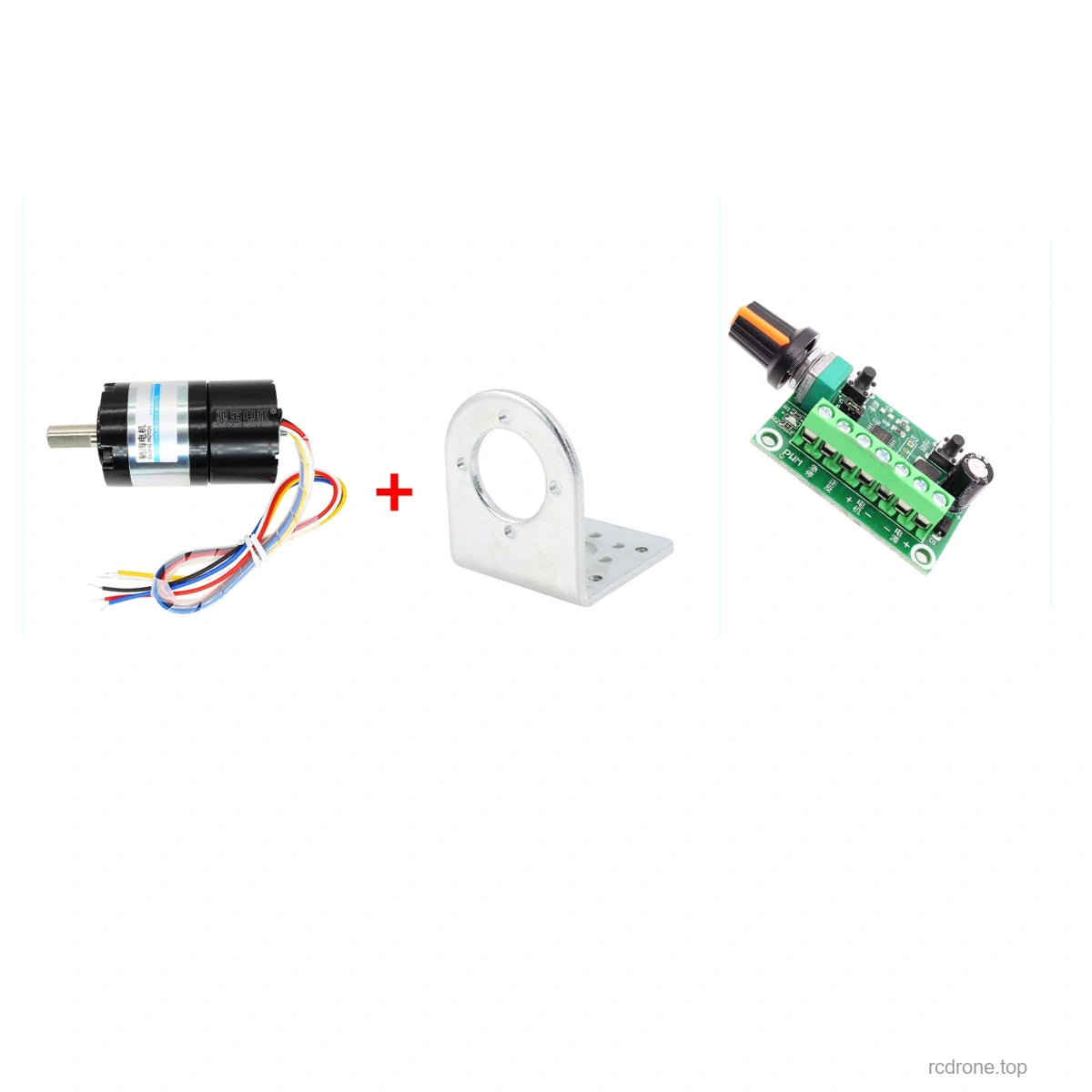

केवल मोटर, मोटर + ब्रैकेट, मोटर + PWM नियंत्रक, या मोटर + PWM नियंत्रक + ब्रैकेट चुनें। प्रत्येक पैकेज में एक चयनित अनुपात/वोल्टेज मोटर और केवल नामित सहायक उपकरण शामिल हैं। पावर सप्लाई, पूर्ण मशीनरी और अनुप्रयोग हार्डवेयर शामिल नहीं हैं।

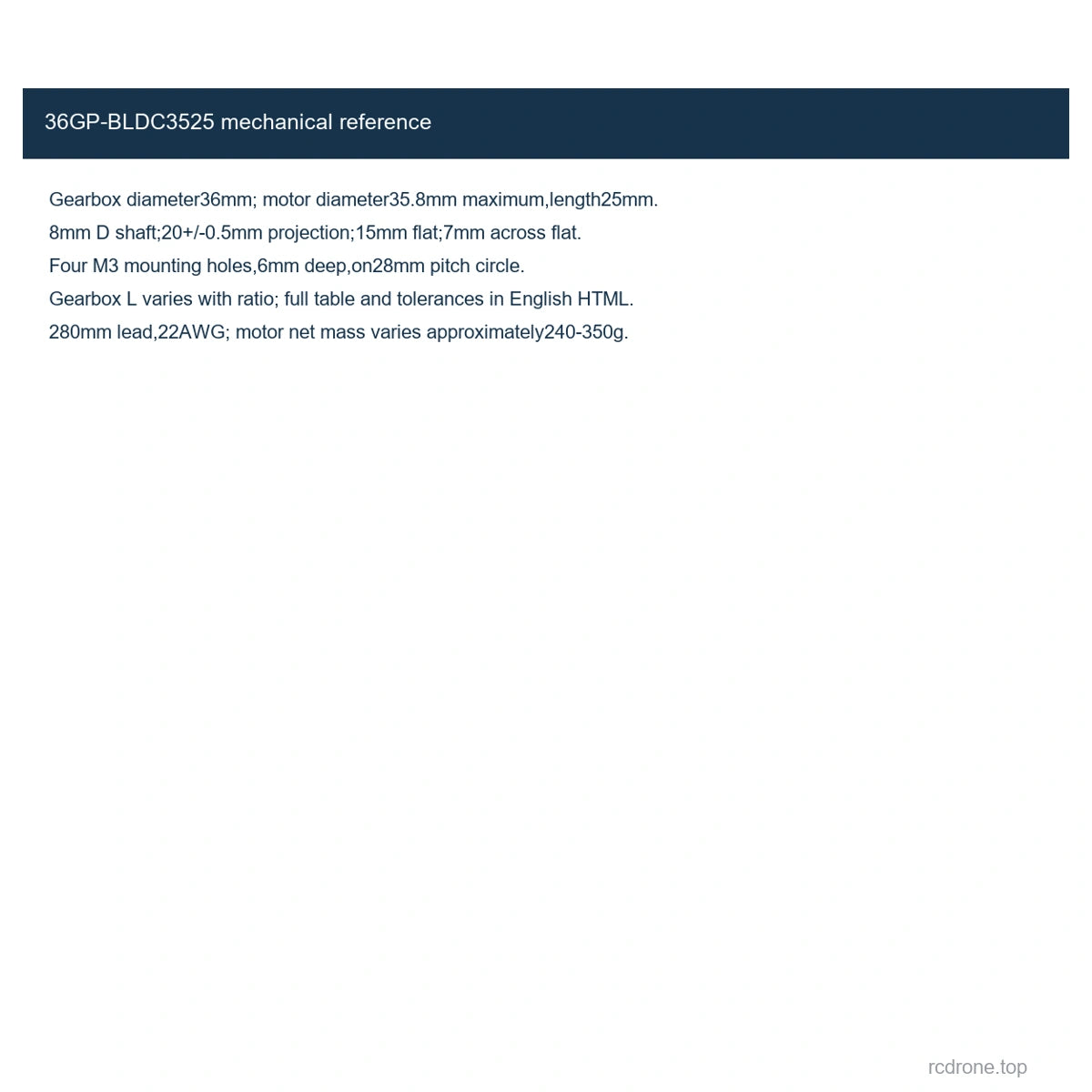

यांत्रिक विनिर्देश
| पैरामीटर | संदर्भ |
|---|---|
| गियरबॉक्स / मोटर व्यास | 36 मिमी गियरबॉक्स; 35.8 मिमी अधिकतम मोटर व्यास |
| मोटर अनुभाग लंबाई | 25 मिमी |
| आउटपुट शाफ्ट | 8 मिमी डी शाफ्ट (+0/−0.03 मिमी), 7 मिमी फ्लैट (+0/−0.1 मिमी); 20±0.5 मिमी प्रक्षिप्ति, 15±0.15 मिमी फ्लैट लंबाई |
| फ्रंट लोकेटिंग बॉस | 22 मिमी व्यास (+0/−0.05 मिमी), 2 मिमी प्रक्षिप्ति |
| माउंटिंग होल | 4×M3, 6 मिमी गहरा, 28±0.1 मिमी पिच सर्कल पर |

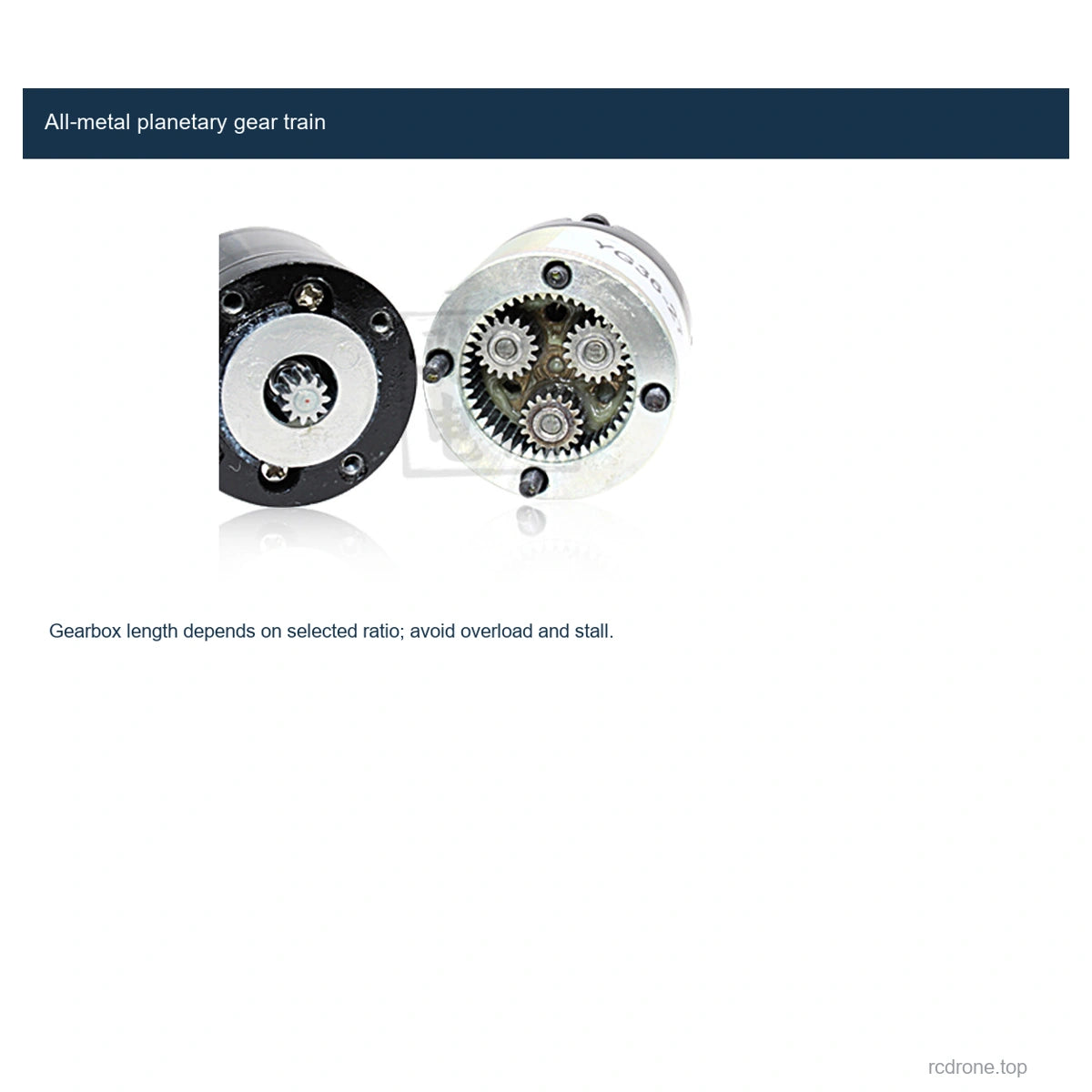

| गियरबॉक्स L | 5.2:1:26.5 मिमी; 19/27:1:34.5 मिमी; 51/100/139:1:42.5 मिमी; 515:1:50.5 मिमी; L टॉलरेंस ±0.5 मिमी। मशीनिंग से पहले 14:1 की पुष्टि करें। |
| लीड | 280 मिमी, 22AWG संदर्भ |
| मोटर का शुद्ध वजन | लगभग 240–350g, अनुपात के आधार पर; 300g सामान्य संदर्भ |
प्रदर्शन
12V मोटर संदर्भ

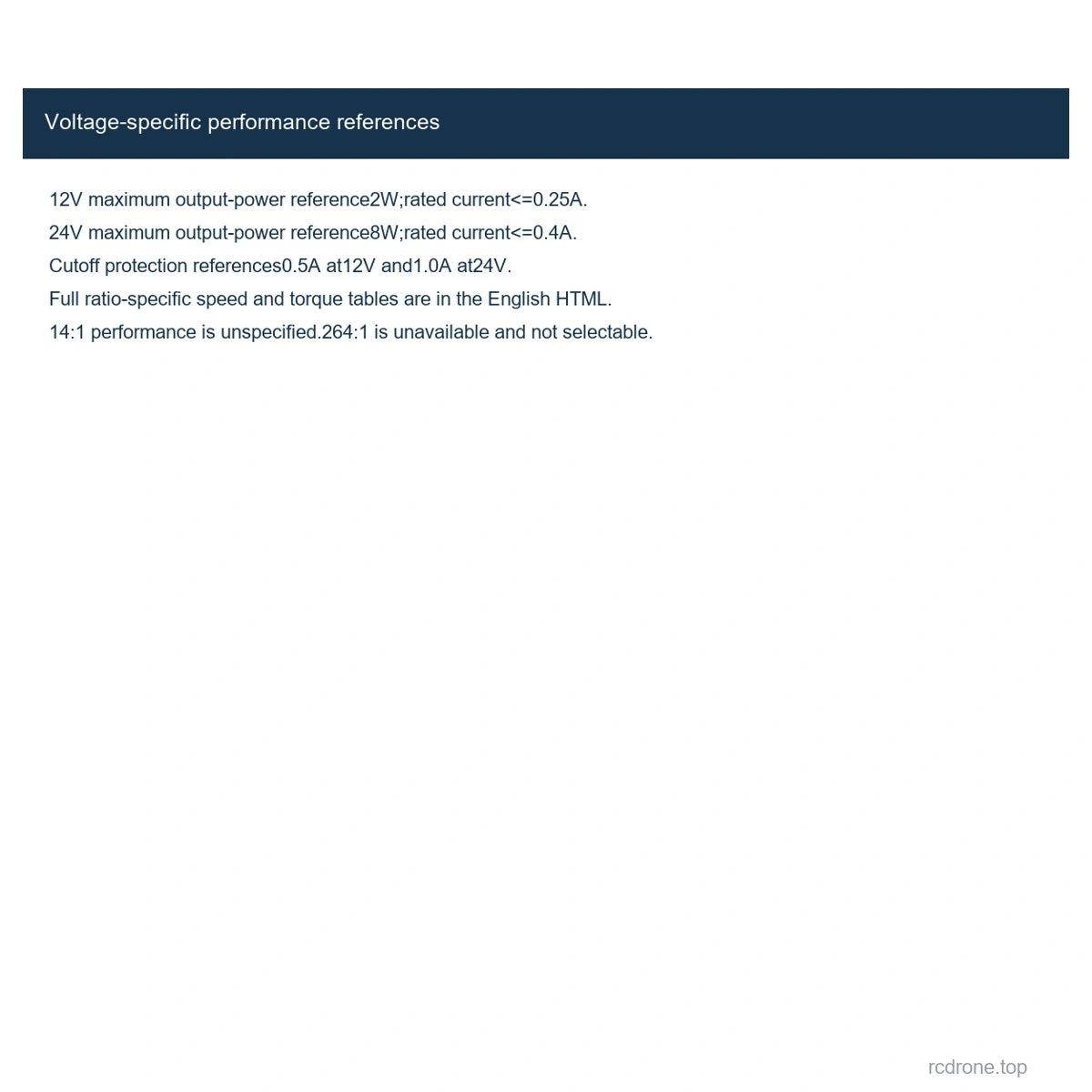

अधिकतम आउटपुट-शक्ति संदर्भ 2W; बिना लोड वर्तमान ≤120mA; रेटेड वर्तमान ≤.25A; कटऑफ सुरक्षा संदर्भ .5A।
| वास्तविक अनुपात | बिना लोड rpm | रेटेड rpm | रेटेड kgf·cm | रेटेड N·m |
|---|---|---|---|---|
| 5.2 | 525 | 400 | 0.35 | 0.03 |
| 19 | 145 | 110 | 1.2 | 0.12 |
| 27 | 100 | 75 | 1.7 | 0.17 |
| 51 | 55 | 40 | 3.2 | 0.32 |
| 100 | 27 | 20 | 6.5 | 0.65 |
| 139 | 20 | 15 | 9 | 0.9 |
| 264 (उपलब्ध नहीं) | 10 | 8 | 17 | 1.7 |
| 515 | 5 | 4 | 25 | 2.5 |
24V मोटर संदर्भ
अधिकतम आउटपुट-शक्ति संदर्भ 8W; बिना लोड करंट ≤160mA; रेटेड करंट ≤.4A; कटऑफ सुरक्षा संदर्भ 1.0A.
| वास्तविक अनुपात | नो-लोड आरपीएम | रेटेड आरपीएम | रेटेड किग्राफ्ट·सेमी | रेटेड एन·मी |
|---|---|---|---|---|
| 5.2 | 1050 | 805 | 0.7 | 0.07 |
| 19 | 290 | 220 | 2.5 | 0.25 |
| 27 | 200 | 155 | 3.5 | 0.35 |
| 51 | 110 | 82 | 6.5 | 0.65 |
| 100 | 55 | 42 | 13 | 1.3 |
| 139 | 40 | 30 | 18 | 1.8 |
| 264 (उपलब्ध नहीं) | 21 | 16 | 34 | 3.4 |
| 515 | 10.5 | 8 | 50 | 5 |
The264:1 पंक्ति केवल संदर्भ डेटा है और उपलब्ध नहीं है। अधिकतम आउटपुट पावर एक निरंतर-कार्य रेटिंग नहीं है; कटऑफ थ्रेशोल्ड सामान्य संचालन लक्ष्य नहीं है। ओवरलोड और रुके हुए संचालन से बचें। चयनित मोटर और वास्तविक लोड के लिए पावर सप्लाई और सुरक्षा का आकार निर्धारित करें।

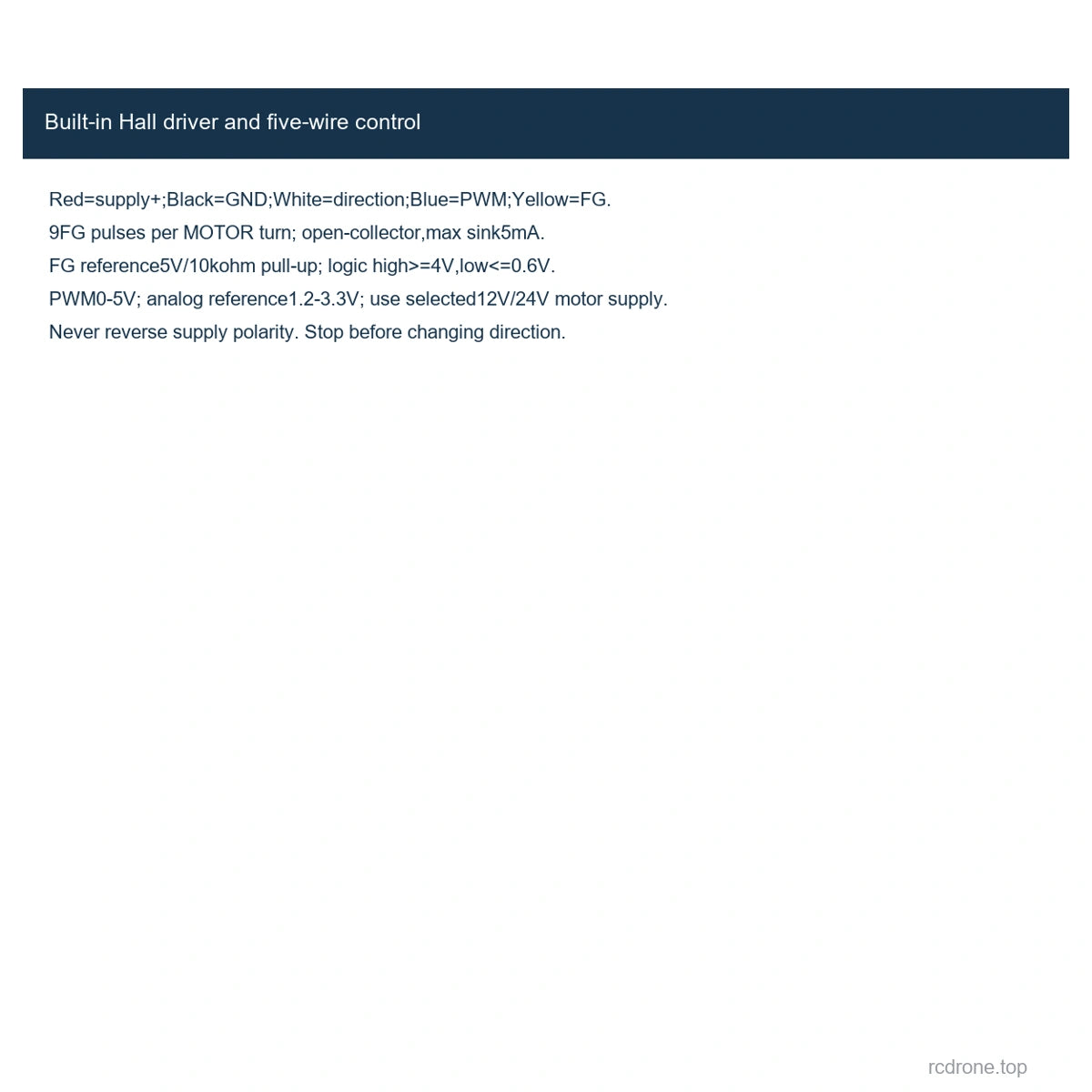

पाँच-तार नियंत्रण और FG फीडबैक
| लीड | कार्य |
|---|---|
| लाल | मोटर आपूर्ति सकारात्मक, चयनित 12V या 24V का उपयोग करें |
| काला | आपूर्ति नकारात्मक / ग्राउंड |
| सफेद | CW/CCW दिशा इनपुट; खुला और ग्राउंड से जुड़ा हुआ विपरीत दिशाओं का चयन करें |
| नीला | PWM गति इनपुट, 0–5V; एनालॉग गति-रेफरेंस रेंज 1.2–3.3V |
| पीला | FG ओपन-कलेक्टर फीडबैक, MOTOR क्रांति के पहले 9 पल्स |
FG इलेक्ट्रिकल रेफरेंस: 5V/10kΩ पुल-अप, उच्च≥4V, निम्न≤0.6V, अधिकतम सिंक 5mA। आउटपुट-शाफ्ट पल्स वास्तविक अनुपात के 9 गुना के बराबर। दिशा इनपुट 0–5V, उच्च≥2V और निम्न≤0।2V; आउटपुट दिशा को बिना लोड के सत्यापित करें क्योंकि गियरिंग और देखने की दिशा महत्वपूर्ण है। 12V समाप्ति तालिका केवल उस संदर्भ के लिए ±10% आपूर्ति सहिष्णुता निर्दिष्ट करती है; इसे 24V सहिष्णुता विनिर्देशन के रूप में लागू न करें।
लाल/काले आपूर्ति ध्रुवता को कभी न उलटें या सिग्नल लीड्स पर मोटर वोल्टेज लागू न करें। रुकने के बाद सफेद लीड का उपयोग करके दिशा बदलें। एक उलटने की विधि यह है कि पावर को डिस्कनेक्ट करें, 2-3 सेकंड प्रतीक्षा करें और फिर नए दिशा राज्य के साथ पुनः प्रारंभ करें; वैकल्पिक रूप से दिशा सिग्नल बदलने से पहले गति को काफी कम करें। तात्कालिक दिशा परिवर्तनों, बार-बार तेज प्रारंभों और मजबूर बैक-ड्राइविंग से बचें।

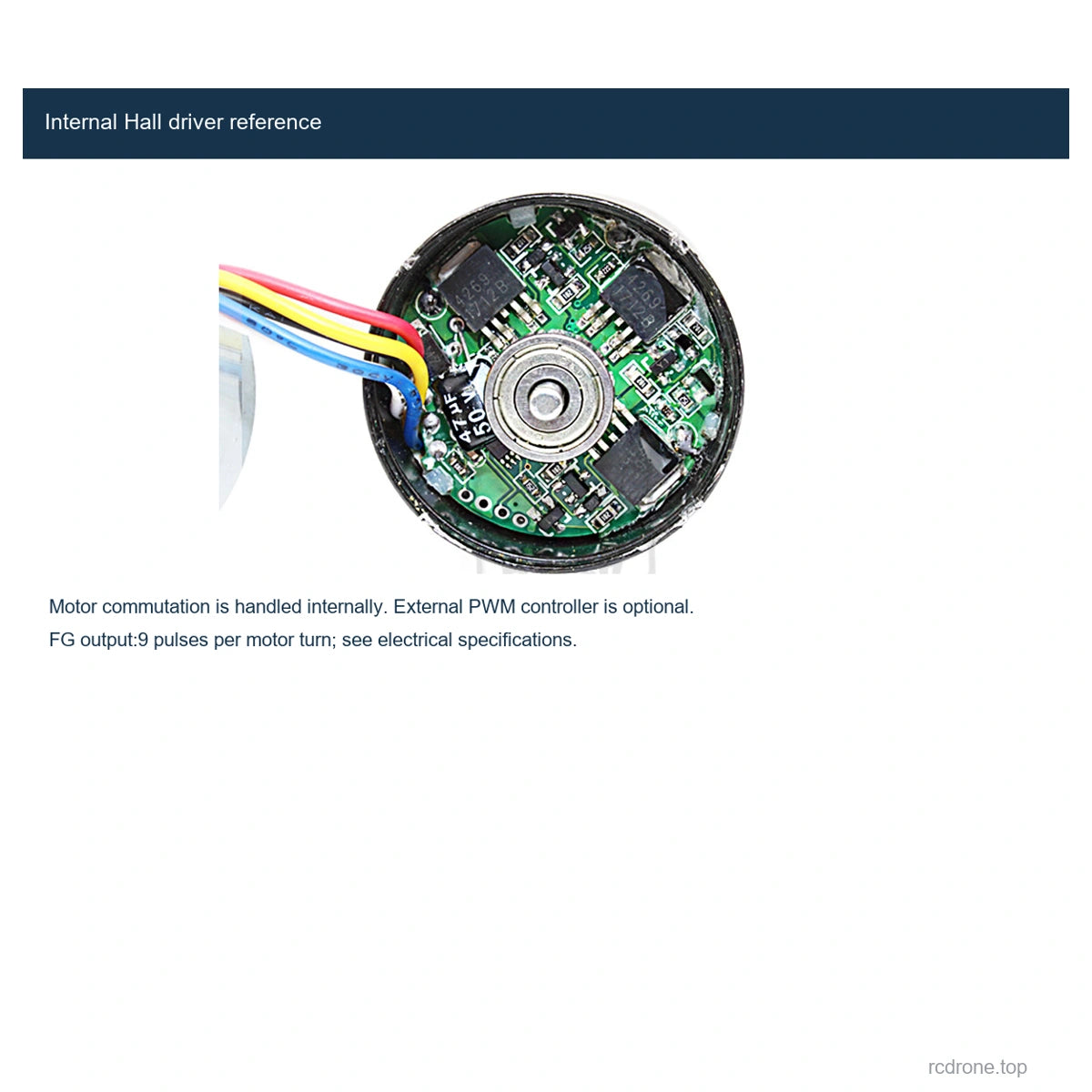

आंतरिक ड्राइवर ब्रशलेस कम्यूटेशन प्रदान करता है। वैकल्पिक बाहरी नियंत्रक मैनुअल PWM/दिशा नियंत्रण प्रदान करता है; इसे केवल आंतरिक रूप से संचालित मोटर चलाने के लिए आवश्यक नहीं है। FG को उस नियंत्रक से डिस्कनेक्ट रखें क्योंकि इसमें FG गति-माप इनपुट नहीं है।चित्रित ब्रेक वायरिंग एक वैकल्पिक व्यवस्था है जिसमें गति नियंत्रण नहीं होता है और इसके लिए संगत मोटर ब्रेकिंग समर्थन की आवश्यकता होती है; ब्रेकिंग को मानक कार्य के रूप में वादा नहीं किया गया है।
अनुप्रयोग
संक्षिप्त रोबोट, स्मार्ट तंत्र, निरीक्षण उपकरण और छोटे स्वचालन परियोजनाओं में गति और लोड को मेल करने के लिए कमी अनुपात का उपयोग करें। स्थापना से पहले माउंटिंग, शाफ्ट फिट, निरंतर लोड और वास्तविक नियंत्रण इंटरफेस की पुष्टि करें। अनुप्रयोग मशीनरी शामिल नहीं है।
क्या शामिल है
एक चयनित मोटर, साथ ही ब्रैकेट और/या PWM नियंत्रक केवल तब जब चयनित पैकेज में नामित किया गया हो। पावर सप्लाई और पूर्ण स्थापना उपकरण शामिल नहीं हैं।
दृश्य विवरण
