CHIHAI CHP-42GP-775 प्लैनेटरी डीसी गियर मोटर, 8 मिमी शाफ्ट, 12V/24V

CHIHAI CHP-42GP-775 प्लैनेटरी डीसी गियर मोटर, 8 मिमी शाफ्ट, 12V/24V

CHIHAI MOTOR

नियमित रूप से मूल्य $69.08 USD
नियमित रूप से मूल्य विक्रय कीमत $69.08 USD
बिक्री बिक गया
कर शामिल हैं. शिपिंग भुगतान के समय गणना की जाएगी।
पैकेज
कमी अनुपात
वोल्टेज
पूरी जानकारी देखें

अवलोकन

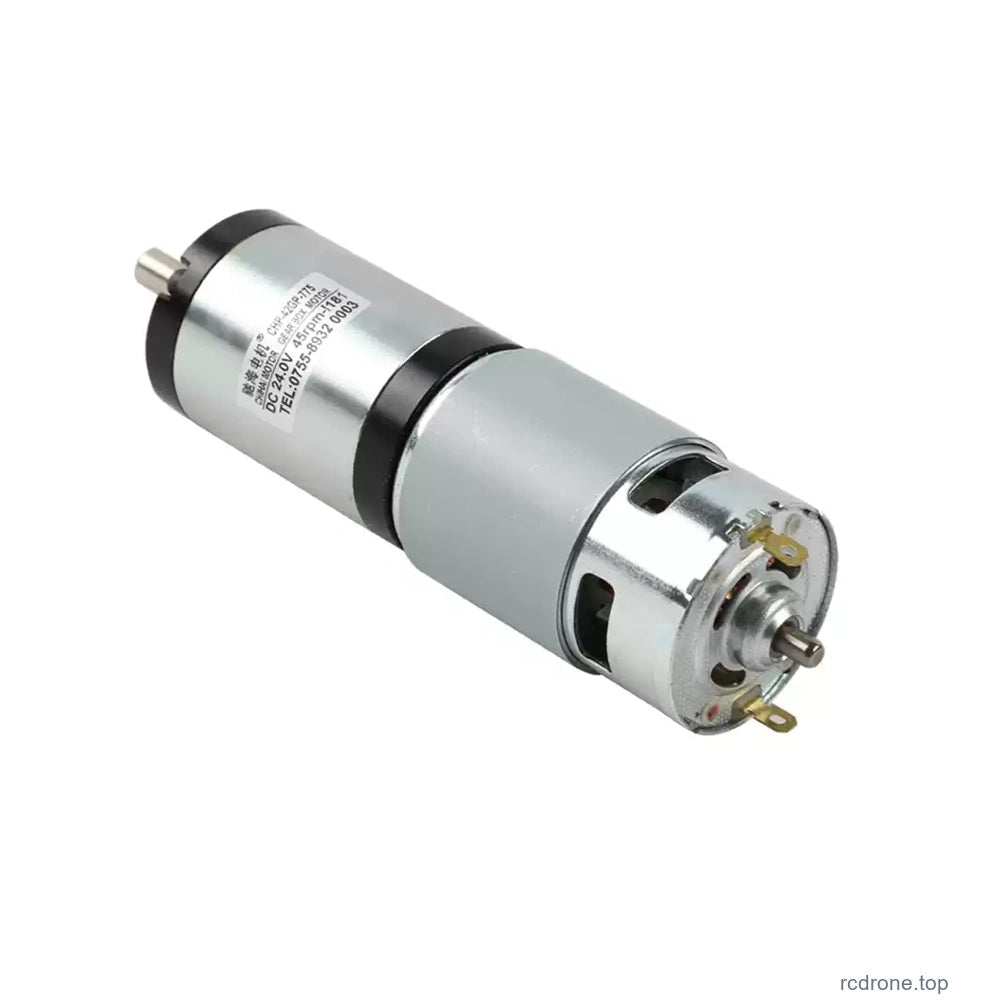

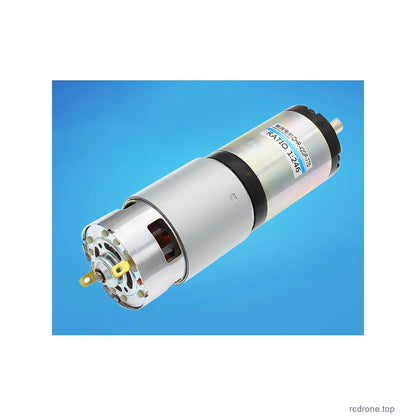

CHIHAI MOTOR CHP-42GP-775 एक प्लैनेटरी DC गियर मोटर है जो 775 ब्रश्ड मोटर को एक कॉम्पैक्ट मेटल रिडक्शन गियरबॉक्स के साथ जोड़ती है। वास्तविक रिडक्शन अनुपात, 12 V या 24 V वाइंडिंग, और मोटर-केवल या माउंटिंग-ब्रैकेट पैकेज चुनें। ये विकल्प सामान्य गैर-एन्कोडर संस्करण हैं जिनमें एक निश्चित 8 मिमी D-आकार का आउटपुट शाफ्ट है।

विशेषताएँ

  • कॉम्पैक्ट रिडक्शन के लिए मेटल प्लैनेटरी गियरिंग।
  • कॉपर-लिपटे 775 मोटर और बॉल-बेयरिंग आउटपुट समर्थन।
  • 22 मिमी प्रक्षिप्ति संदर्भ के साथ 8 मिमी D-शाफ्ट।
  • उचित बाहरी मोटर ड्राइवर के साथ उलटने योग्य DC संचालन।

विशेषताएँ

ब्रांड / मॉडल CHIHAI MOTOR / CHP-42GP-775 साधारण गैर-एन्कोडर मोटर
निर्माण 775 स्थायी-चुंबक ब्रश DC मोटर धातु ग्रह गियर्स और बॉल बेयरिंग के साथ
आपूर्ति विकल्प 12 V या 24 V वाइंडिंग के अनुसार; 6–24 V व्यापक परिवार/कस्टम जानकारी
वास्तविक खुदरा कमी 3.7: 1, 5: 1, 13: 1, 25: 1, 49: 1, 67: 1, 92: 1, 246: 1, 336: 1, 625: 1
आउटपुट शाफ्ट 8 मिमी व्यास,+0/−0.03; 7 मिमी D-फ्लैट के पार,+0/−0.10
शाफ्ट प्रक्षिप्ति / फ्लैट 22±0.5 मिमी प्रक्षिप्ति; 12 मिमी फ्लैट-लंबाई संदर्भ; 2 मिमी कंधे संदर्भ
गियरबॉक्स / मोटर व्यास 42 मिमी गियरबॉक्स,+0.2 ड्राइंग टॉलरेंस; 42.0±0.3 मिमी मोटर संदर्भ; 44.5 मिमी अधिकतम मोटर फीचर
मोटर सेक्शन / गियरबॉक्स 66.5±0.3 मिमी मोटर; गियरबॉक्स L±0.5 मिमी अनुपात और चरणों की संख्या पर निर्भर करता है
फ्रंट माउंटिंग चार M 4 थ्रेडेड होल, 3 मिमी गहराई, 35 मिमी पिच सर्कल पर
ड्राइंग विवरण 26 मिमी कॉलर,+0/−0.05; रियर रेड-मार्क सकारात्मक; 4.8 मिमी टर्मिनल संदर्भ
संदर्भ द्रव्यमान लगभग 730 ग्राम; अनुपात के साथ भिन्न होता है, ब्रैकेट और शिपिंग पैकेजिंग को छोड़कर
फीडबैक कोई एन्कोडर, हॉल बोर्ड या मेल खाने वाला एन्कोडर केबल वास्तविक पैकेज में शामिल नहीं है
ब्रैकेट वैकल्पिक मेल खाने वाला 42GP माउंटिंग ब्रैकेट; केवल ब्रैकेट पैकेज में शामिल है

वाइंडिंग और अनुपात प्रदर्शन

निम्नलिखित तालिकाएँ वाइंडिंग-विशिष्ट संचालन संदर्भ बनाए रखती हैं। रेटेड टॉर्क kgf·cm का उपयोग करता है; स्टॉल-करंट मान एक अवरुद्ध शाफ्ट का वर्णन करते हैं और निरंतर संचालन करंट नहीं होते हैं। अधिकतम-शक्ति आंकड़े अलग संदर्भ शीर्षक हैं न कि हर अनुपात या लोड बिंदु पर शक्ति की गारंटी। पंक्तियाँ 18: 1, 125: 1, 181: 1 और 458: 1 केवल परिवार संदर्भ हैं और चयनित खुदरा विकल्प नहीं हैं।

12 V

35 W अधिकतम-शक्ति संदर्भ। बिना लोड वर्तमान≤500 mA; ठहराव-करंट संदर्भ 12.0 A।

अनुपात ग्रहणीय चरण बिना लोड rpm रेटेड kgf·cm रेटेड rpm रेटेड वर्तमान A गियरबॉक्स L मिमी
3.7: 1 1 1100 5.5 550 ≤6 33.5
5: 1 1 820 7.5 410 ≤6 33.5
13: 1 2 315 20 150 ≤6 43.5
18: 1 2 228 20 140 ≤4.5 43.5
25: 1 2 165 20 110 ≤4 43.5
49: 1 3 83 30 60 ≤3.5 53.5
67: 1 3 60 30 50 ≤2.8 53.5
92: 1 3 45 40 37 ≤2.5 53.5
125: 1 3 32 40 27 ≤2 53.5
181: 1 4 22 50 19 ≤2 63.5
246: 1 4 16.5 70 15 ≤2 63.5
336: 1 4 12 70 11 ≤2 63.5
458: 1 4 9 70 8 ≤2 63.5
625: 1 4 6.5 70 5.8 ≤1.5 63.5

24 V

150 W अधिकतम-शक्ति संदर्भ। बिना लोड वर्तमान≤700 mA; स्टॉल-करंट संदर्भ 24.5 A.

अनुपात ग्रहणीय चरण बिना लोड rpm रेटेड kgf·cm रेटेड rpm रेटेड वर्तमान A गियरबॉक्स L मिमी
3.7: 1 1 2200 11 1100 ≤13 33.5
5: 1 1 1640 15 820 ≤13 33.5
13: 1 2 630 30 300 ≤13 43.5
18: 1 2 450 30 300 ≤10 43.5
25: 1 2 330 30 250 ≤9 43.5
49: 1 3 165 40 130 ≤7 53.5
67: 1 3 120 50 105 ≤6 53.5
92: 1 3 90 60 80 ≤5 53.5
125: 1 3 64 60 55 ≤4 53.5
181: 1 4 44 70 40 ≤4 63.5
246: 1 4 33 90 30 ≤4 63.5
336: 1 4 24 90 22 ≤4 63.5
458: 1 4 18 90 16 ≤4 63.5
625: 1 4 13 90 12 ≤3 63.5

यांत्रिक फिट और कनेक्शन

इस लिस्टिंग के लिए सामान्य-मोटर ड्राइंग का उपयोग करें। गियरबॉक्स की लंबाई अनुपात के साथ बदलती है; मोटर अनुभाग में चयनित L आयाम को जोड़ें बजाय एक समग्र लंबाई मानने के। असेंबली से पहले 8 मिमी शाफ्ट फिट, 7 मिमी फ्लैट, 22 मिमी प्रक्षिप्ति और चार M 4 माउंटिंग स्थानों की जांच करें। माउंटिंग स्क्रू को 3 मिमी थ्रेडेड गहराई के भीतर रखें। पिछले टर्मिनल और वेंटिलेशन के लिए जगह छोड़ें।

चालू और स्टार्टअप करंट के लिए रेटेड मोटर ड्राइवर के माध्यम से चयनित वाइंडिंग से मेल खाने वाली DC आपूर्ति कनेक्ट करें।पीछे का लाल निशान सकारात्मक टर्मिनल को पहचानता है; मोटर लीड को उलटने से घुमाव उलट जाता है। घरेलू एसी को सीधे कनेक्ट न करें। जब नियंत्रक का उपयोग कर रहे हों, तो इसकी आपूर्ति-इनपुट ध्रुवता को सही रखें और मोटर आउटपुट को केवल उसी नियंत्रक द्वारा समर्थित तरीके से उलटें।

उच्च-करंट स्रोत का उपयोग करें जिसमें पर्याप्त मार्जिन हो: मोटर मार्गदर्शन में कम से कम 10 ए की आपूर्ति का उल्लेख है, और वास्तविक वाइंडिंग/लोड को अधिक की आवश्यकता हो सकती है। बैटरी संचालन के लिए उच्च-डिस्चार्ज पावर बैटरी की आवश्यकता होती है; 25C चित्रित बैटरी सिफारिश है, यह एक पूर्ण बैटरी आकार निर्धारण नियम नहीं है। आवेदन के लिए वोल्टेज, क्षमता, करंट क्षमता, वायरिंग और सुरक्षा की पुष्टि करें। स्टॉल, ओवरलोड, अचानक उलटाव और शाफ्ट साइड लोडिंग से बचें।

अनुप्रयोग

रोबोटिक ड्राइव, स्वचालन फिक्स्चर और मशीनरी परियोजनाएँ जो ग्रहणीय कमी की आवश्यकता होती हैं। तंत्र के लिए वास्तविक रेटेड गति, टॉर्क, गियरबॉक्स लंबाई और ड्राइवर क्षमता का चयन करें।

क्या शामिल है

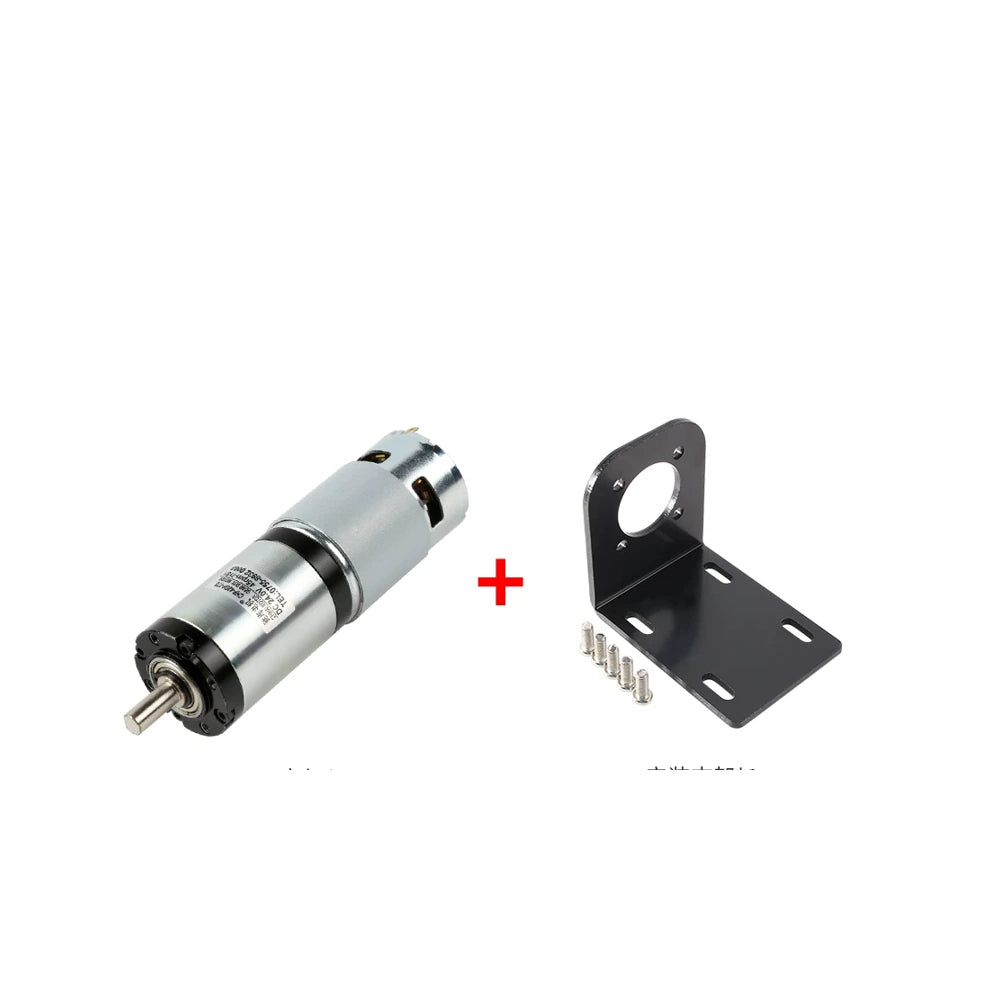

एक चयनित सामान्य CHP-42GP-775 मोटर। ब्रैकेट पैकेज में अतिरिक्त रूप से चित्रित माउंटिंग ब्रैकेट और मेल खाने वाले हार्डवेयर शामिल हैं। कोई एन्कोडर, नियंत्रक, पावर सप्लाई, बैटरी, कपलिंग या पूर्ण मशीन शामिल नहीं है। एन्कोडर से सुसज्जित, रियर-शाफ्ट और आंतरिक निर्माण चित्र अन्य पारिवारिक व्यवस्थाओं या आंतरिक भागों का वर्णन करते हैं न कि अतिरिक्त पैकेज सामग्री का।

अक्सर पूछे जाने वाले प्रश्न

क्या इस लिस्टिंग में एक हॉल एन्कोडर शामिल है?

नहीं। दोनों वास्तविक पैकेज सामान्य गैर-एन्कोडर संस्करण हैं।

क्या मैं 10 मिमी शाफ्ट चुन सकता हूँ?

नहीं। ये वास्तविक विकल्प 22 मिमी प्रक्षिप्ति संदर्भ के साथ 8 मिमी डी-शाफ्ट का उपयोग करते हैं।

क्या सभी टेबल अनुपात चयन योग्य हैं?

नहीं। केवल चयनकर्ता में दस वास्तविक अनुपात पेश किए गए हैं; अन्य पंक्तियाँ पारिवारिक संदर्भ हैं।

क्या माउंटिंग ब्रैकेट हमेशा शामिल होता है?

नहीं। यह केवल मोटर+ब्रैकेट में शामिल है।

दृश्य विवरण

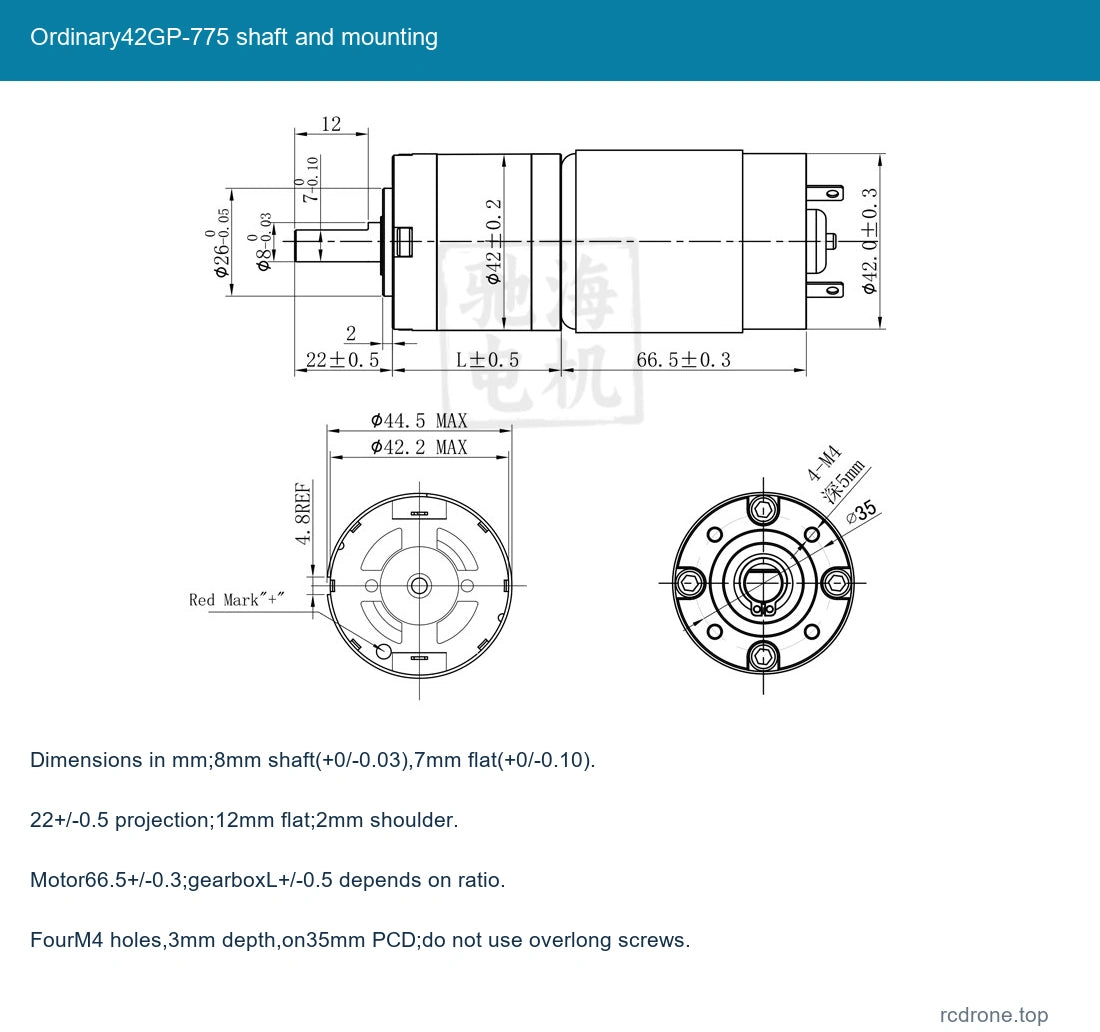

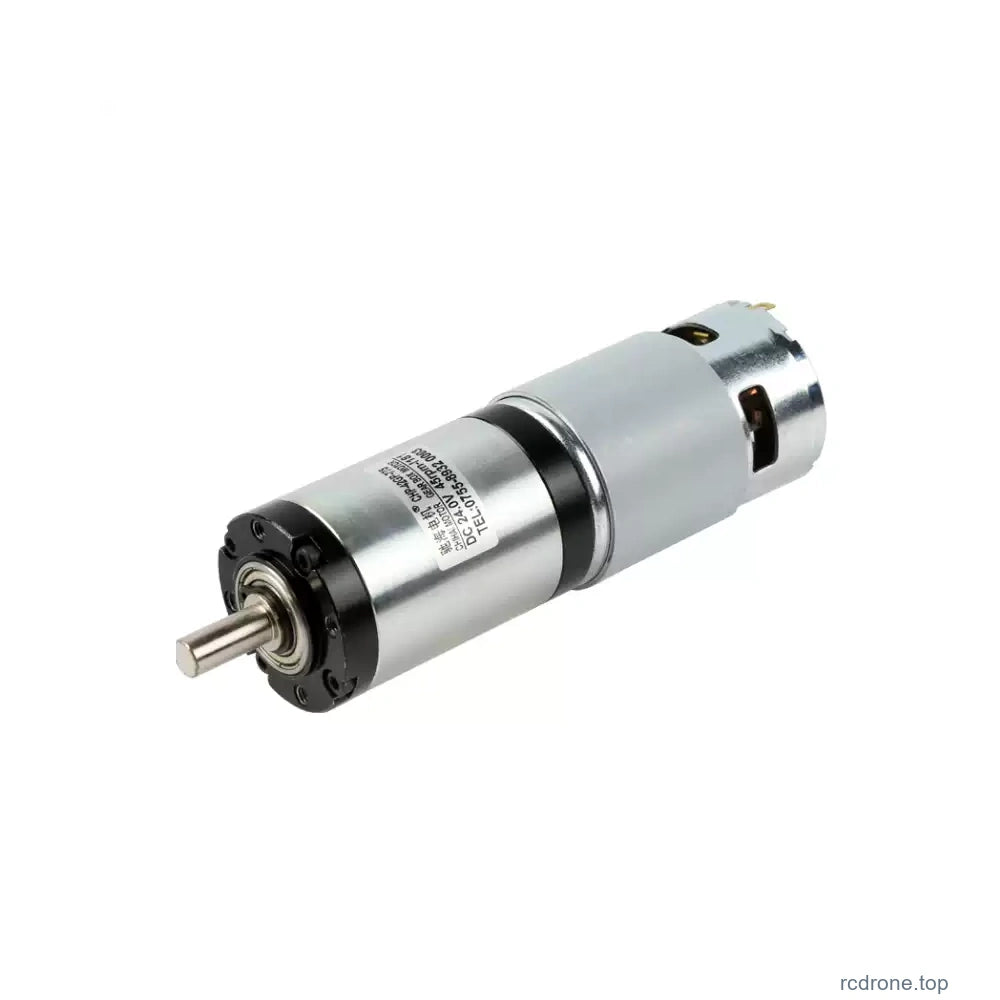

Ordinary42GP-775 shaft and mounting
Ordinary42GP-775 शाफ्ट और माउंटिंग

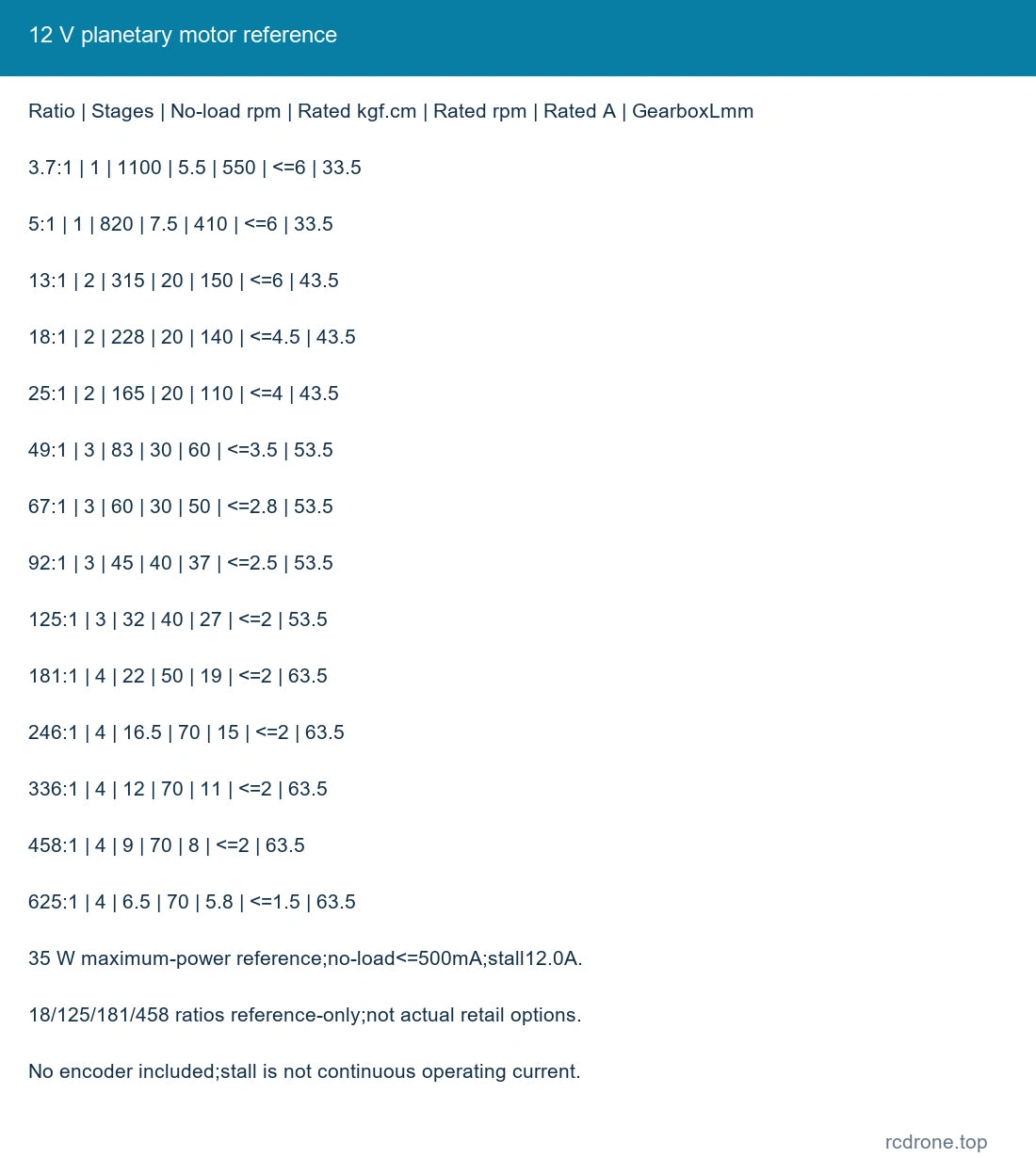

12 V planetary motor reference
12 V ग्रहणीय मोटर संदर्भ

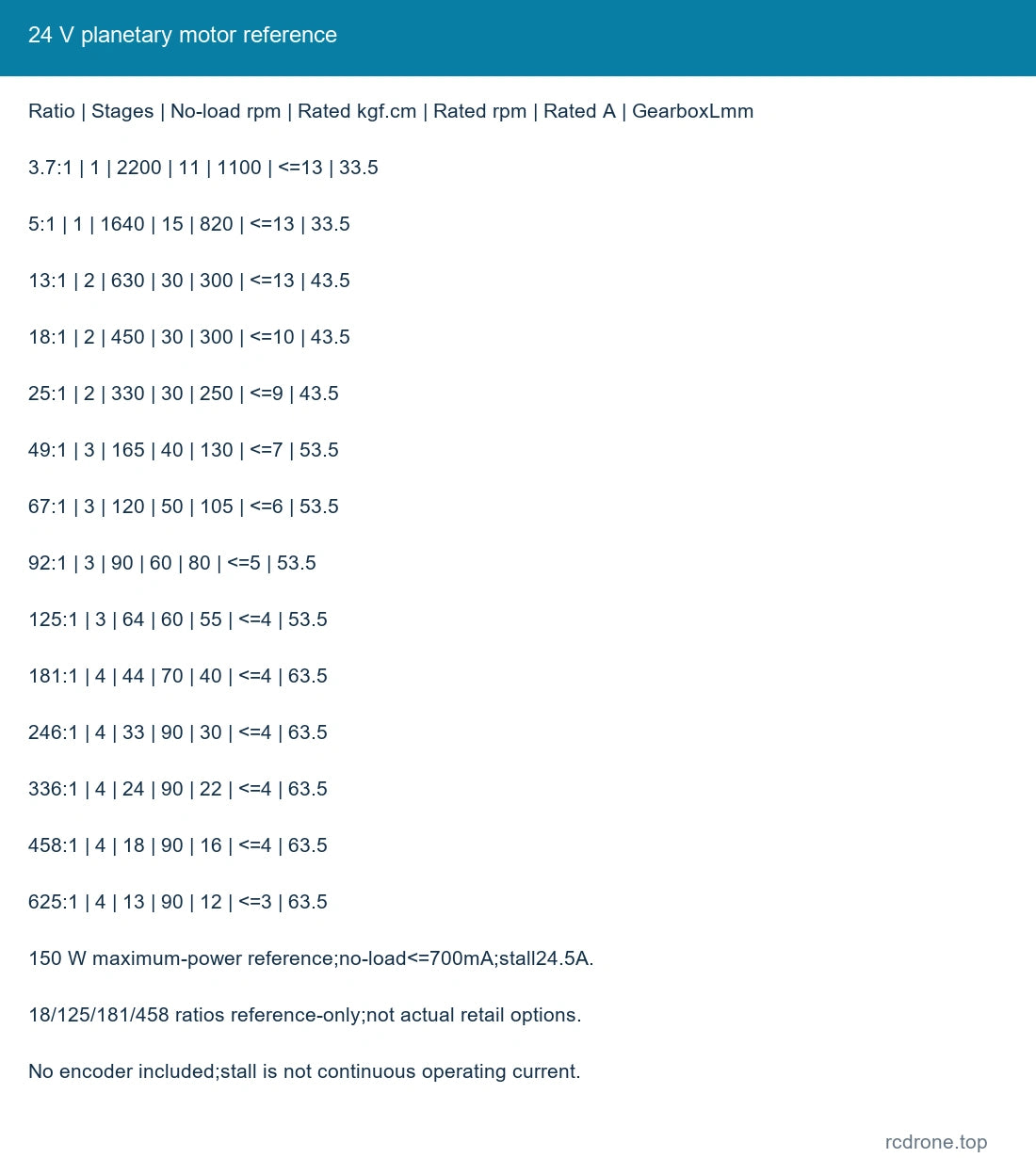

24 V planetary motor reference
24 V ग्रहणीय मोटर संदर्भ

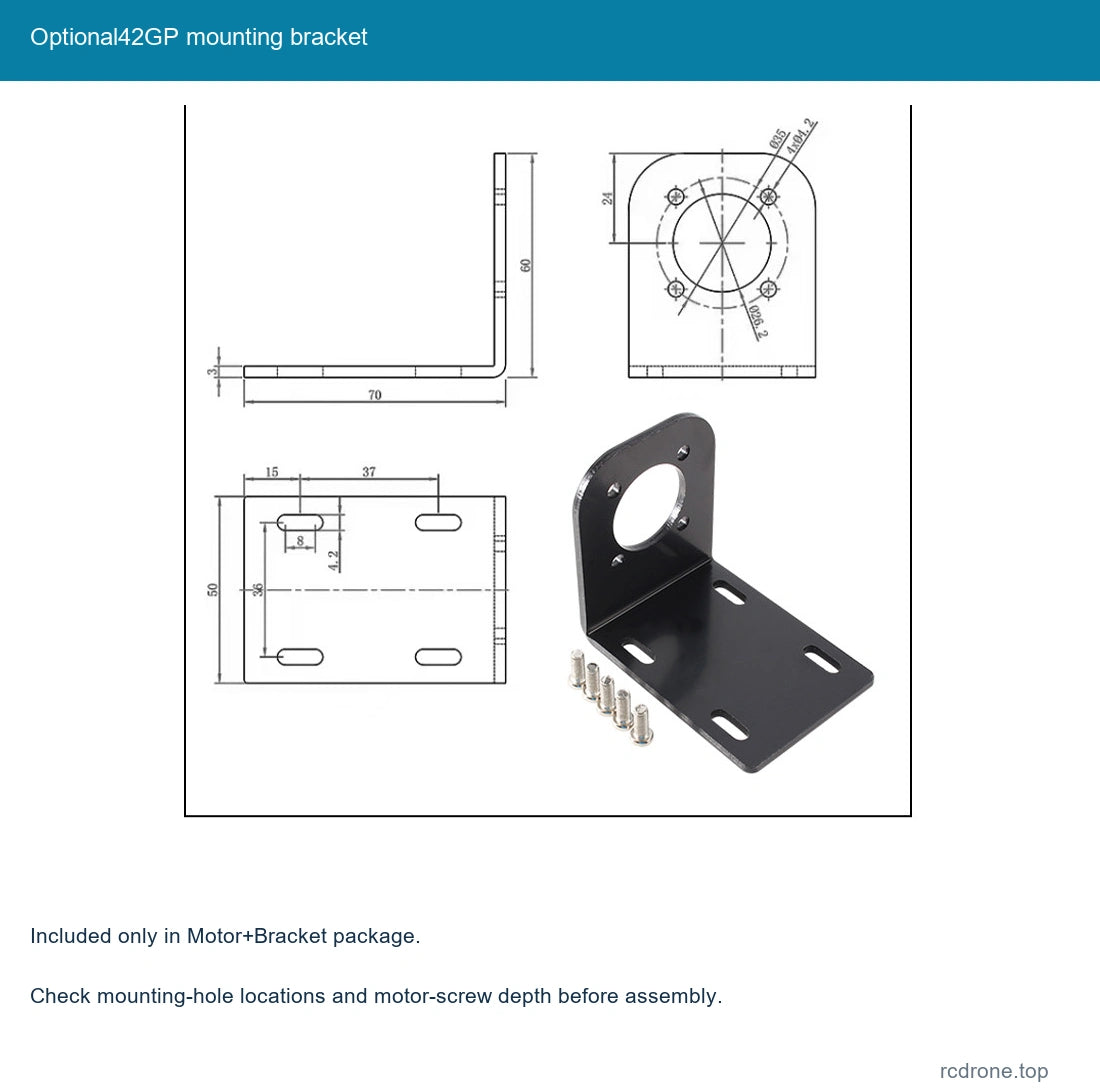

Optional42GP mounting bracket
वैकल्पिक42GP माउंटिंग ब्रैकेट

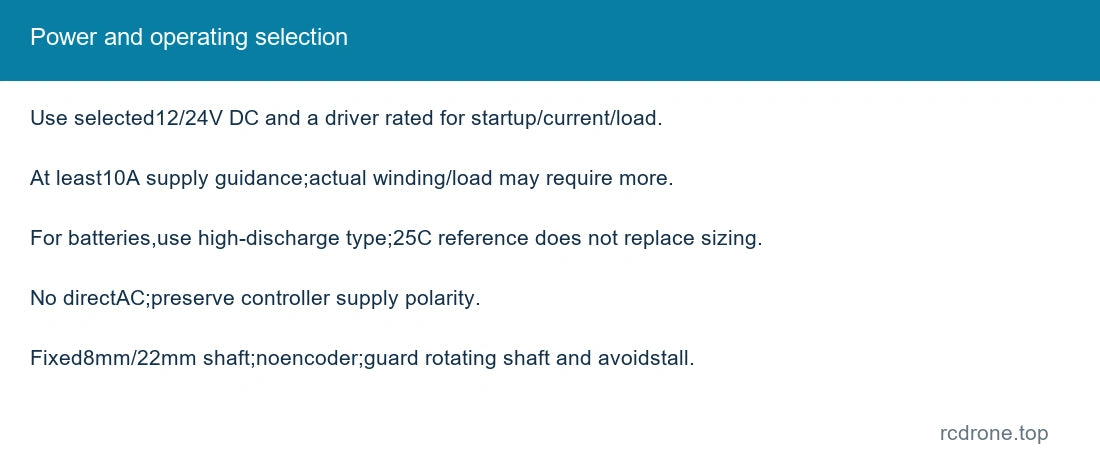

Power and operating selection
