CHIHAI CHP-42GP-775ABHL प्लैनेटरी डीसी गियर मोटर 17PPR हॉल एन्कोडर के साथ

CHIHAI CHP-42GP-775ABHL प्लैनेटरी डीसी गियर मोटर 17PPR हॉल एन्कोडर के साथ

CHIHAI MOTOR

नियमित रूप से मूल्य $85.00 USD
नियमित रूप से मूल्य विक्रय कीमत $85.00 USD
बिक्री बिक गया
कर शामिल हैं. शिपिंग भुगतान के समय गणना की जाएगी।
पैकेज
गियर अनुपात
वोल्टेज
पूरी जानकारी देखें

अवलोकन

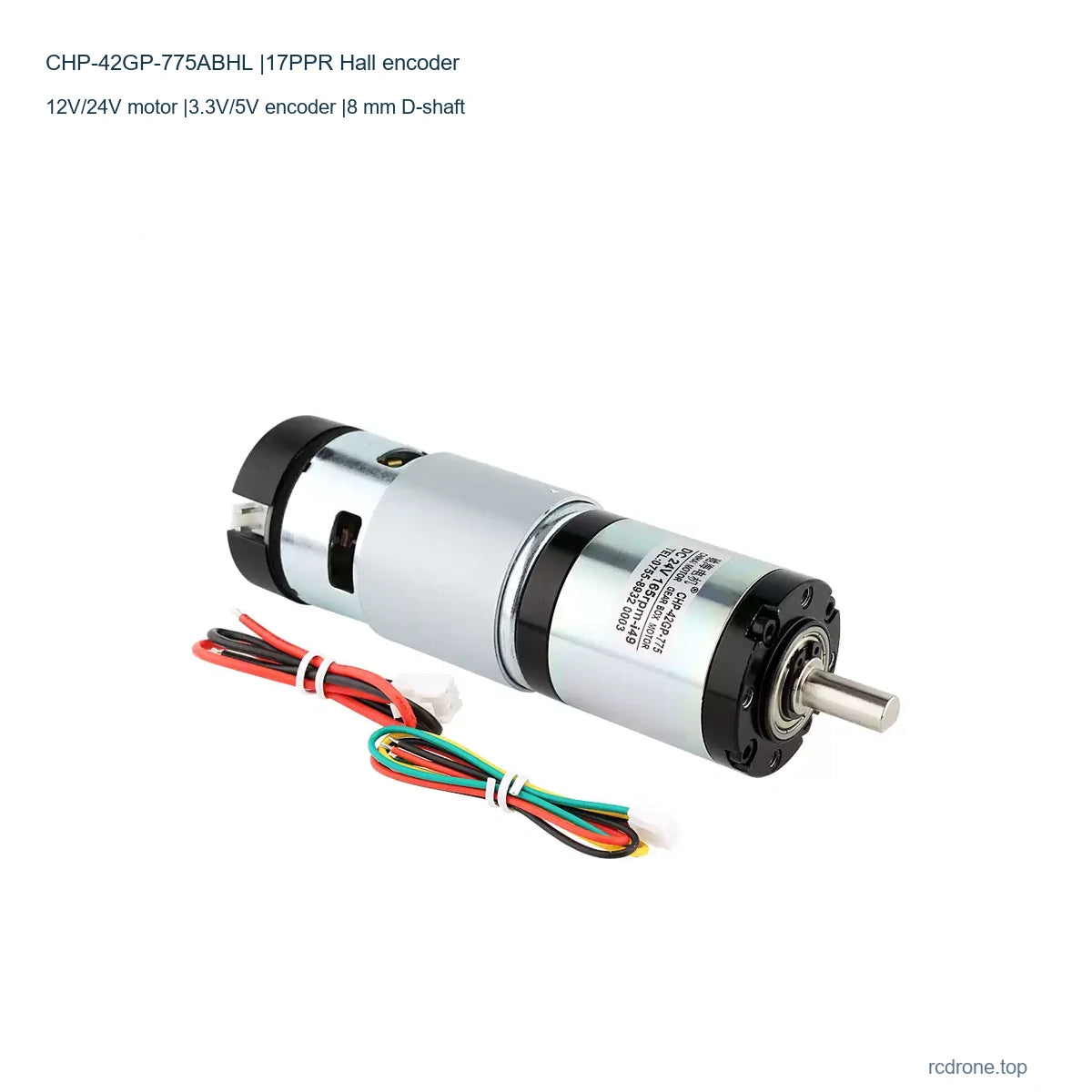

CHIHAI MOTOR CHP-42GP-775ABHL एक 42 मिमी ग्रहणीय DC गियर मोटर है जिसमें 17PPR AB हॉल एन्कोडर, 8 मिमी D-शाफ्ट और अलग मोटर-शक्ति और एन्कोडर कनेक्शन हैं। 12V या 24V संचालन का चयन करें, कमी अनुपात और मोटर-केवल या माउंटिंग-ब्रैकेट पैकेज।

विशेषताएँ

  • धातु ग्रहणीय गियर्स जो कॉन्फ़िगरेशन-निर्भर एक से चार-चरण कमी के साथ हैं।

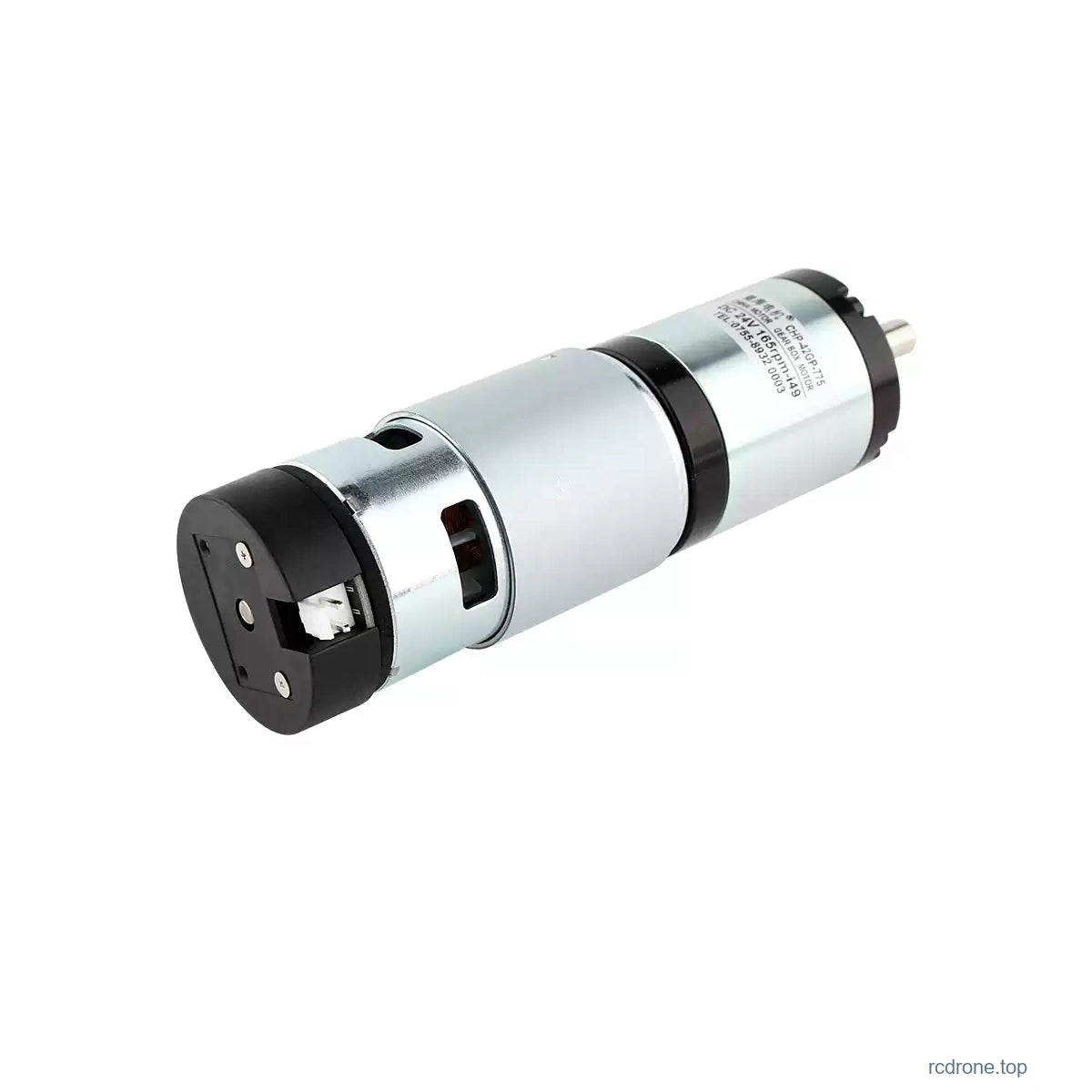

  • तांबे की मोटर वाइंडिंग और अंतर्निर्मित कूलिंग फैन।

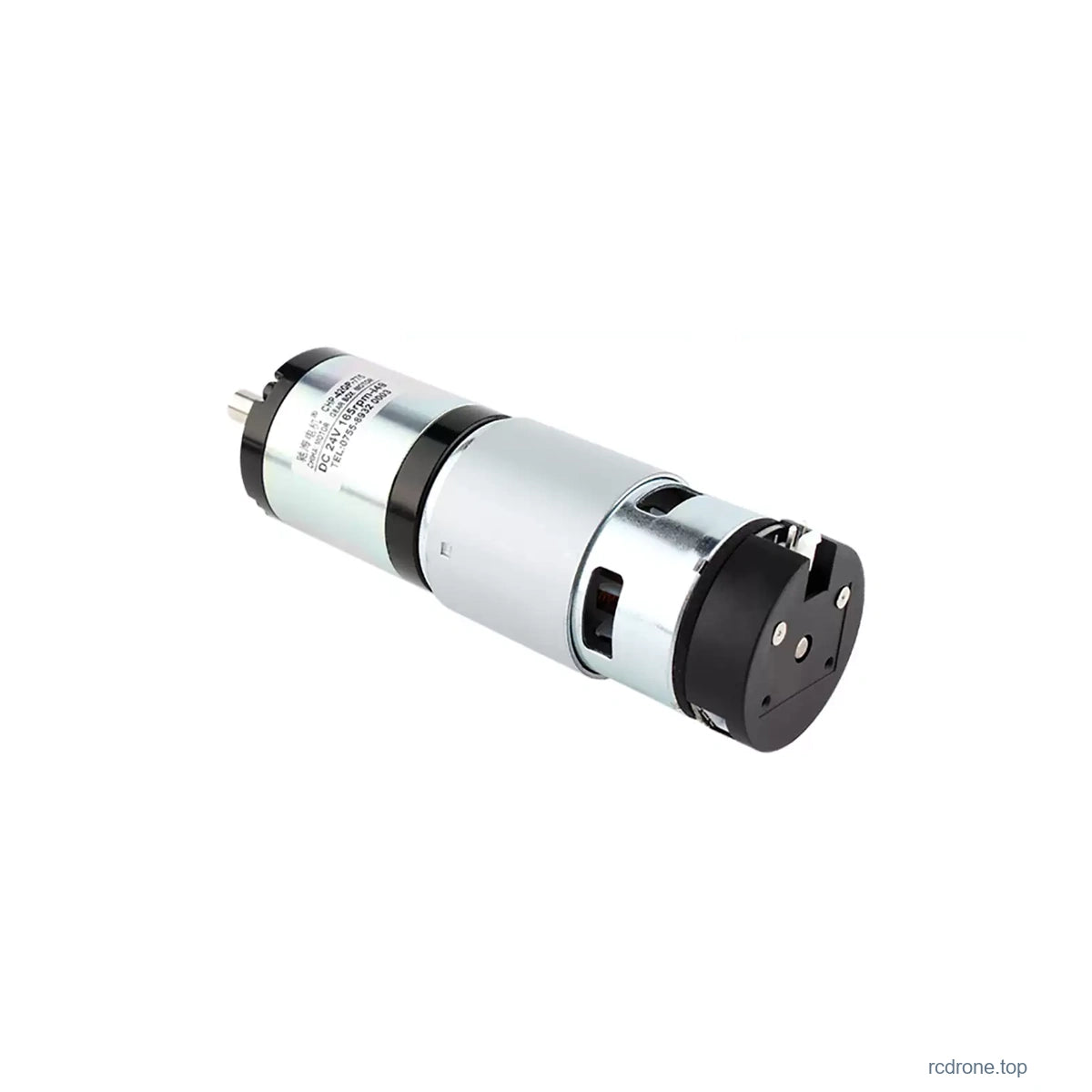

  • पीछे की सुरक्षा एन्कोडर कवर AB वृद्धि फीडबैक के साथ।
  • अलग PH2.0 चार-पिन एन्कोडर और VH3.96 दो-पिन मोटर शक्ति कनेक्शन।

विशेषताएँ

आइटम विशेषता
मॉडल CHP-42GP-775ABHL
डिज़ाइन स्थायी-चुंबक ब्रश वाला DC मोटर जिसमें ग्रहणीय कमी और AB हॉल एन्कोडर
मोटर वोल्टेज चयनित 12V या 24V DC
गियरबॉक्स 42 +/-0.2 मिमी व्यास; 1-4 ग्रहणीय चरण अनुपात द्वारा
मोटर अनुभाग 66.5 +/-0.3 मिमी लंबा; 43.0 +/-0.3 मिमी व्यास ड्राइंग संदर्भ
पीछे एन्कोडर कवर 16 मिमी पीछे का विस्तार संदर्भ

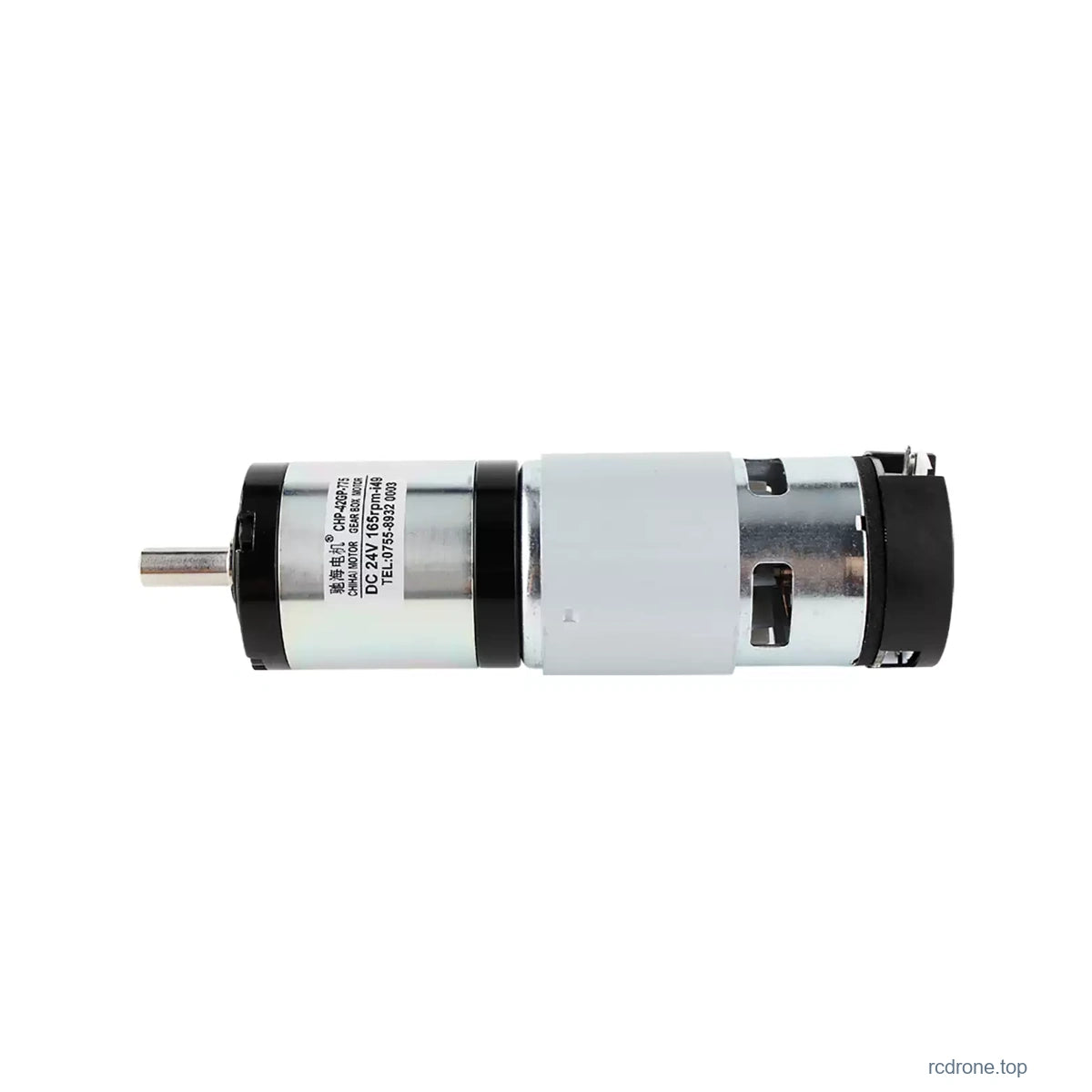

आउटपुट शाफ्ट 8 मिमी व्यास +0/-0.03; 22 +/-0.5 मिमी प्रक्षिप्ति; 12 मिमी सपाट लंबाई; 7 मिमी सपाट आयाम +0/-0.1
फ्रंट माउंटिंग चार M4 थ्रेड, 5 मिमी गहराई, 35 मिमी पिच सर्कल पर
लोकेटिंग बॉस 26 मिमी व्यास +0/-0.05; 2 मिमी एक्सटेंशन संदर्भ
M4 अधिकतम प्रीटाइटनिंग टॉर्क 8 kgf·cm; माउंटिंग स्क्रू सीमा, आउटपुट टॉर्क नहीं
गियरबॉक्स लंबाई L 33.5-63.5 मिमी, टॉलरेंस +/-0.5 मिमी अनुपात के अनुसार
नेट मास संदर्भ लगभग 795 ग्राम; अनुपात/कॉन्फ़िगरेशन के साथ भिन्न होता है
मोटर पावर कनेक्टर VH3.96-2PIN मिलान कनेक्शन लीड के साथ
एन्कोडर कनेक्टर PH2.0-4PIN के साथ मेल खाने वाला कनेक्शन लीड

एन्कोडर और वायरिंग

एन्कोडर पैरामीटर विशेष विवरण
प्रकार एबी इंक्रीमेंटल मैग्नेटिक हॉल, स्क्वायर-वेव आउटपुट
बेस पल्स गिनती मोटर शाफ्ट पर 17 PPR; आउटपुट-शाफ्ट पल्स गियर अनुपात के साथ स्केल करते हैं
सप्लाई अलग नियंत्रित DC3.3V या 5V
सिग्नल कंडीशनिंग संग्रहित पुल-अप और आकार देने वाले प्रतिरोध संगत माइक्रोकंट्रोलर इनपुट के लिए
प्रतिक्रिया आवृत्ति 100 kHz संदर्भ
चुंबकीय रिंग 34 ध्रुव / 17 ध्रुव जोड़े
हार्नेस तार का रंग कार्य
PH2.0 एन्कोडर हार्नेस लाल GND - एन्कोडर आपूर्ति नकारात्मक
PH2.0 एन्कोडर हार्नेस काला C1 - चैनलA आउटपुट
PH2.0 एन्कोडर हार्नेस पीला C2 - चैनलB आउटपुट
PH2.0 एन्कोडर हार्नेस हरा VCC - विनियमित3.3V/5V सकारात्मक
VH3.96 मोटर हार्नेस लाल चयनित12V/24V पर मोटर सकारात्मक
VH3.96 मोटर हार्नेस काला मोटर नकारात्मक; घुमाव के लिए मोटर पावर ध्रुवता को उलटें

लाल तार के दो हार्नेस में अलग-अलग भूमिकाएँ हैं: एन्कोडर लाल GND है, जबकि मोटर लाल सकारात्मक मोटर पावर है। एन्कोडर हरा VCC है। 12V/24V मोटर पावर को 3.3V/5V एन्कोडर आपूर्ति और सिग्नल पिन से दूर रखें। पावर लगाने से पहले कनेक्टर की दिशा और लेबल मिलाएं। 17PPR मोटर-शाफ्ट बेस रिज़ॉल्यूशन है; आउटपुट-शाफ्ट पल्स संदर्भों के लिए वास्तविक गियर अनुपात से गुणा करें और डिकोडर एज-गिनती विधि के लिए अलग से ध्यान दें।

अनुपात, चरण और गियरबॉक्स की लंबाई

संदर्भ अनुपात ग्रहणीय चरण गियरबॉक्स L मिमी
3.7:1 1 33.5
5:1 1 33.5
13:1 2 43.5
18:1 2 43.5
25:1 2 43.5
49:1 3 53.5
67:1 3 53.5
92:1 3 53.5
125:1 3 53.5
181:1 4 63.5
246:1 4 63.5
336:1 4 63.5
458:1 4 63.5
625:1 4 63.5

18:1,125:1,181:1 और 458:1 कॉलम परिवार संदर्भ हैं, यहाँ चयन योग्य संयोजन नहीं हैं। गियरबॉक्स की लंबाई आउटपुट प्रक्षिप्ति, मोटर अनुभाग और पिछले एन्कोडर कवर को छोड़कर है।

मोटर प्रदर्शन

चयनित वोल्टेज और अनुपात के लिए तालिका लागू करें। बिना लोड, रेटेड और स्टाल स्थितियाँ अलग हैं। kgf·cm और N·m मान स्वतंत्र रूप से गोल किए गए संदर्भ हैं।अधिकता और निरंतर ठहराव से बचें; टॉर्क एक लिफ्टिंग-पेलोड रेटिंग नहीं है।

12V

अधिकतम शक्ति संदर्भ 35 W; बिना लोड वर्तमान ≤500 mA; ठहराव-करंट संदर्भ 12 A।

अनुपात बिना लोड rpm रेटेड kgf·cm रेटेड N·m रेटेड rpm रेटेड वर्तमान A अधिकतम
3.7:1 1100 5.5 0.53 550 6
5:1 820 7.5 0.73 410 6
13:1 315 20 2 150 6
18:1 228 20 2 140 4.5
25:1 165 20 2 110 4
49:1 83 30 3 60 3.5
67:1 60 30 3 50 2.8
92:1 45 40 4 37 2.5
125:1 32 40 4 27 2
181:1 22 50 5 19 2
246:1 16.5 70 7 15 2
336:1 12 70 7 11 2
458:1 9 70 7 8 2
625:1 6.5 70 7 5.8 1.5

24V

अधिकतम शक्ति संदर्भ150 W; बिना लोड वर्तमान ≤700 mA; ठहराव-करंट संदर्भ24.5 A.

अनुपात बिना लोड rpm रेटेड kgf·cm रेटेड N·m रेटेड rpm रेटेड वर्तमान A अधिकतम
3.7:1 2200 11 1.2 1100 13
5:1 1640 15 1.3 820 13
13:1 630 30 3 300 13
18:1 450 30 3 300 10
25:1 330 30 3 250 9
49:1 165 40 4 130 7
67:1 120 50 5 105 6
92:1 90 60 6 80 5
125:1 64 60 6 55 4
181:1 44 70 7 40 4
246:1 33 90 9 30 4
336:1 24 90 9 22 4
458:1 18 90 9 16 4
625:1 13 90 9 12 3

शक्ति और स्थापना

चुने गए 12V या 24V मोटर के लिए मेल खाता DC आपूर्ति का उपयोग करें और वास्तविक चलने और प्रारंभिक लोड को संभालने में सक्षम हो।A10A-योग्य आपूर्ति एक न्यूनतम चयन संदर्भ है, सभी कॉन्फ़िगरेशन या स्टाल के लिए पर्याप्त नहीं: 24V तालिका 13A रेटेड करंट और 24.5A स्टाल करंट तक पहुँचती है। बैटरी संचालन के लिए, एक उपयुक्त पावर-रेटेड बैटरी का उपयोग करें; 25C एक डिस्चार्ज-रेट संदर्भ है जिसका उपलब्ध करंट भी बैटरी क्षमता पर निर्भर करता है। उचित सुरक्षा और वायरिंग प्रदान करें।

8 मिमी D-शाफ्ट और 35 मिमी माउंटिंग पैटर्न को सही ढंग से फिट करें। चार M4 थ्रेड्स की गहराई 5 मिमी है; 8 kgf·cm प्रीटाइटनिंग टॉर्क को न बढ़ाएँ। यह स्क्रू-टाइटनिंग सीमा मोटर आउटपुट टॉर्क से अलग है। इच्छित नियंत्रण प्रणाली के लिए एक उपयुक्त बाहरी मोटर ड्राइवर और डिकोडर का उपयोग करें; केवल एन्कोडर एक पूर्ण बंद-लूप नियंत्रक प्रदान नहीं करता है।

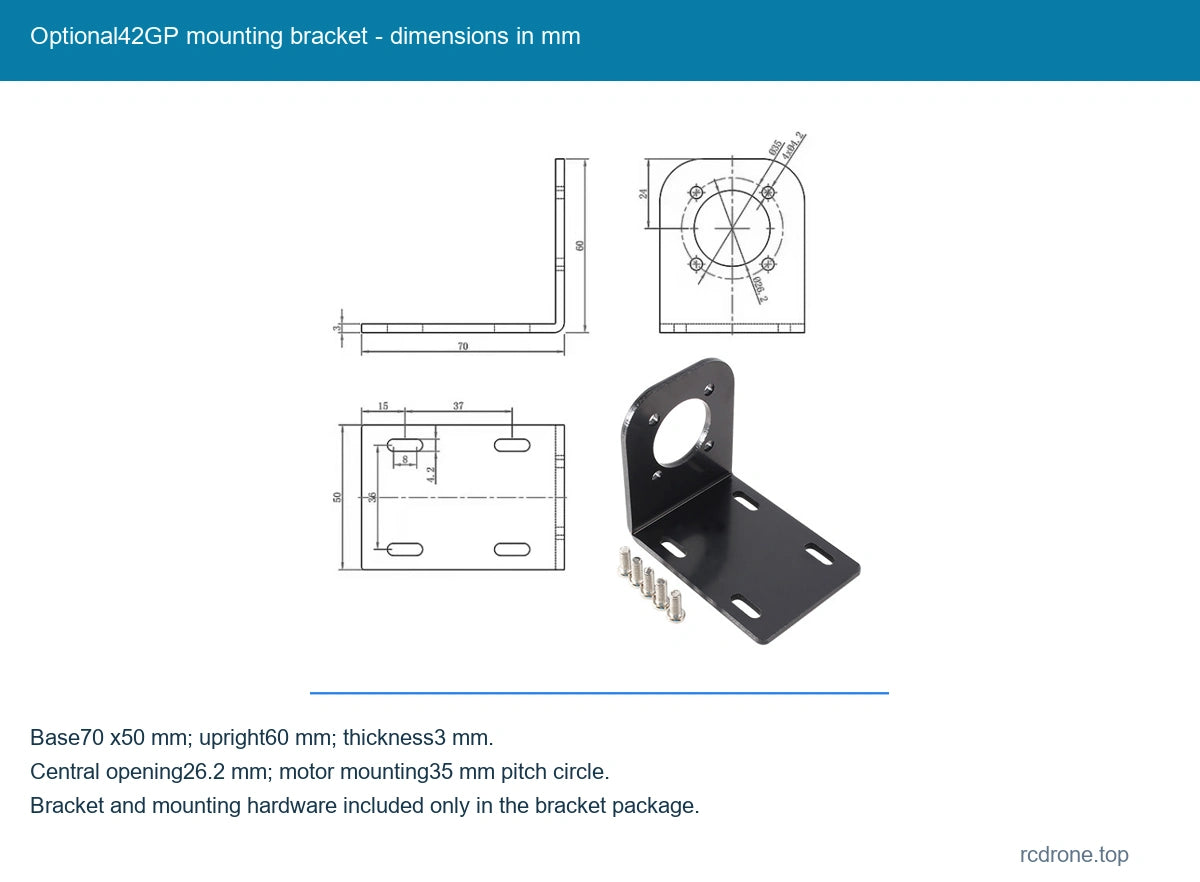

वैकल्पिक ब्रैकेट आयाम

ब्रैकेट संदर्भ में 70 x 50 मिमी का आधार, 60 मिमी का खड़ा और 3 मिमी की सामग्री की मोटाई है। केंद्रीय उद्घाटन 26.2 मिमी है, जिसमें 35 मिमी पिच सर्कल पर माउंटिंग होल हैं। निर्माण से पहले पूर्ण चित्र की जांच करें।

अनुप्रयोग

उच्च कमी और क्रमिक घूर्णन फीडबैक की आवश्यकता वाले मिलान रोबोट ड्राइव तंत्र और पावरड पोजिशनिंग असेंबली के लिए उपयुक्त। ऑपरेटिंग बिंदु का चयन करें और आउटपुट शाफ्ट को मजबूर किए बिना यांत्रिक रूप से लोड का समर्थन करें।

क्या शामिल है

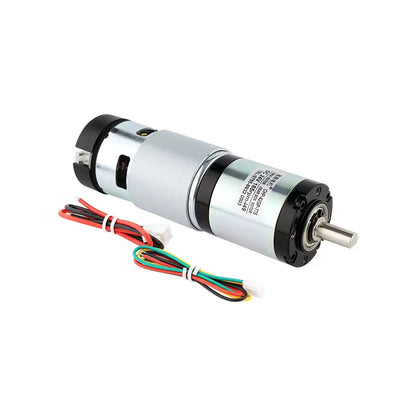

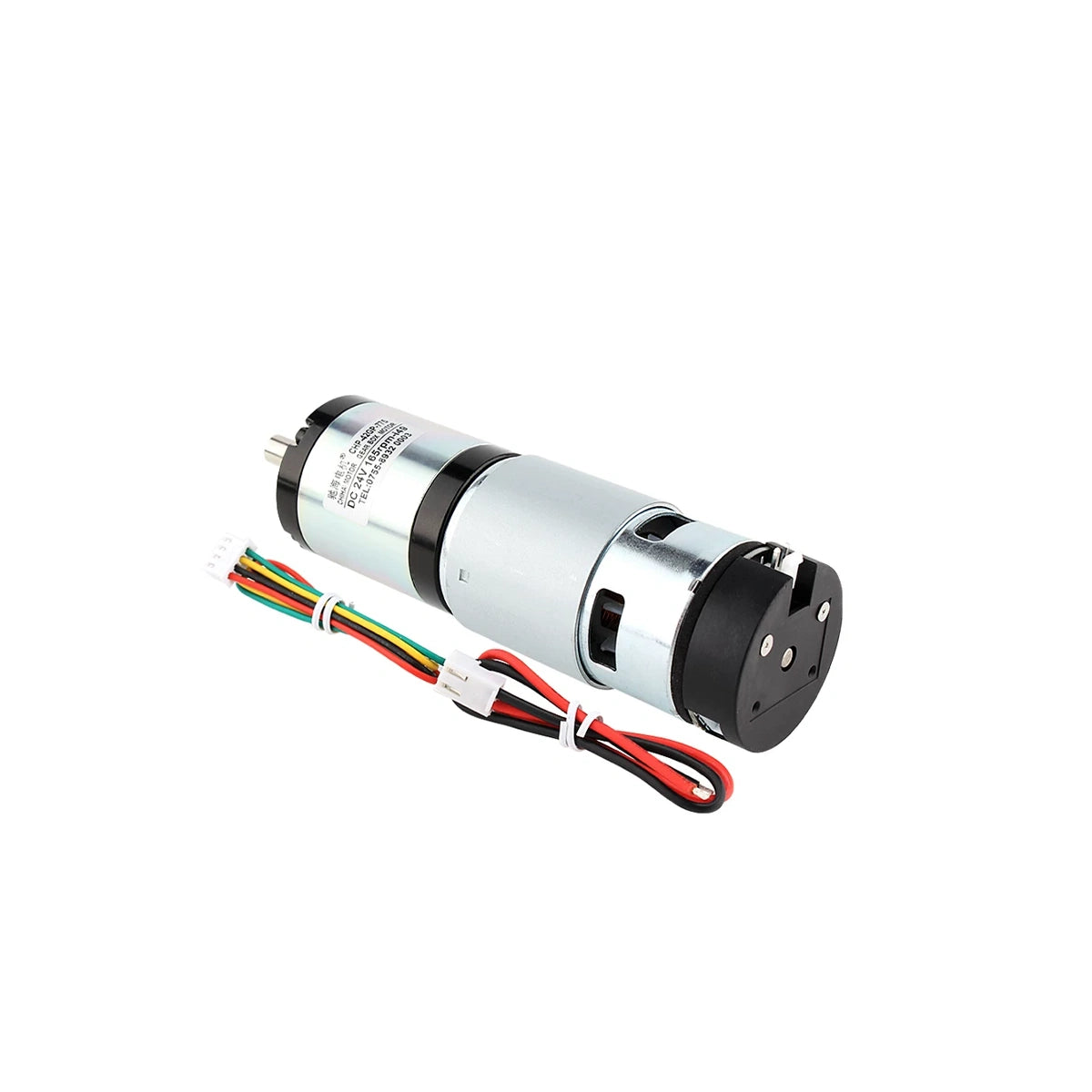

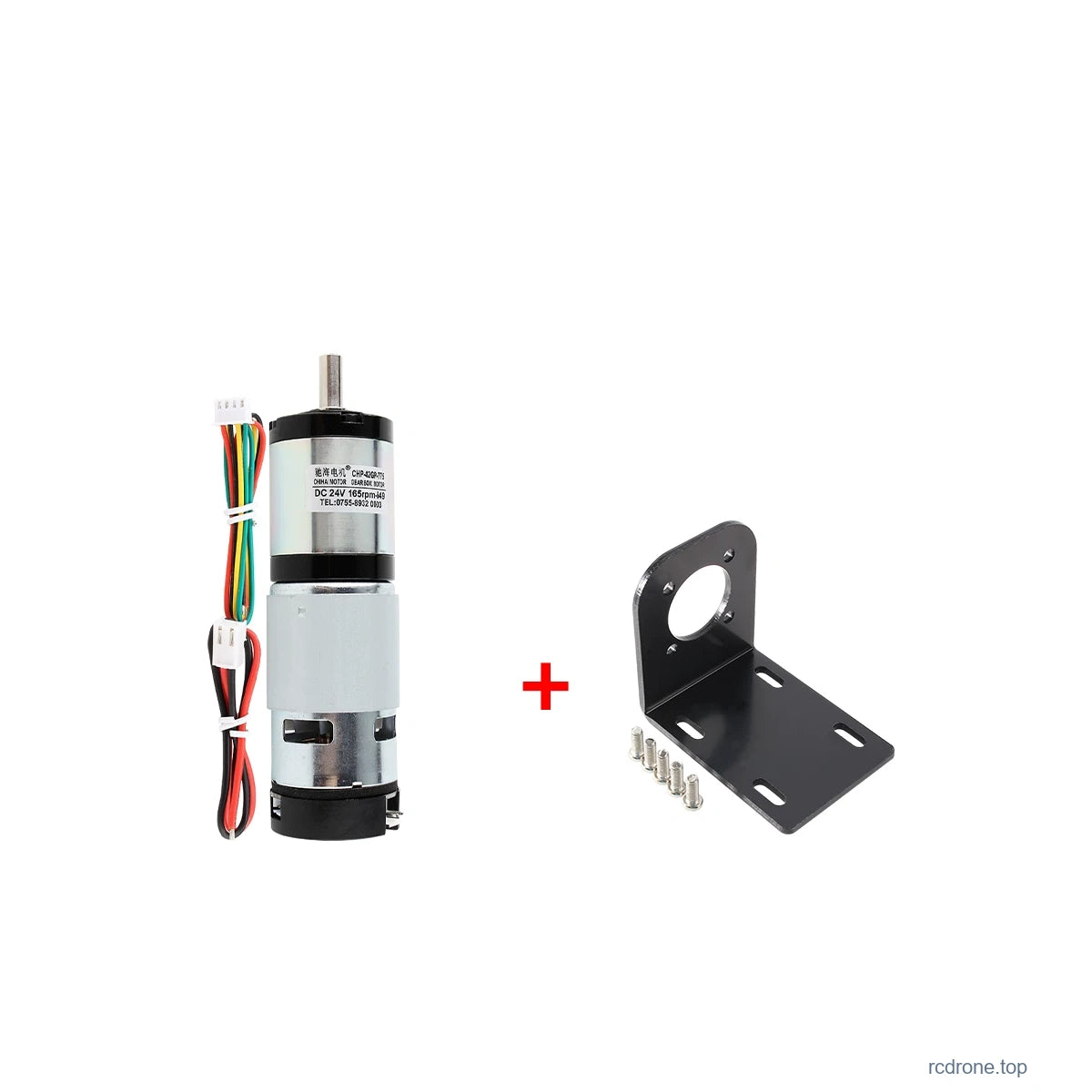

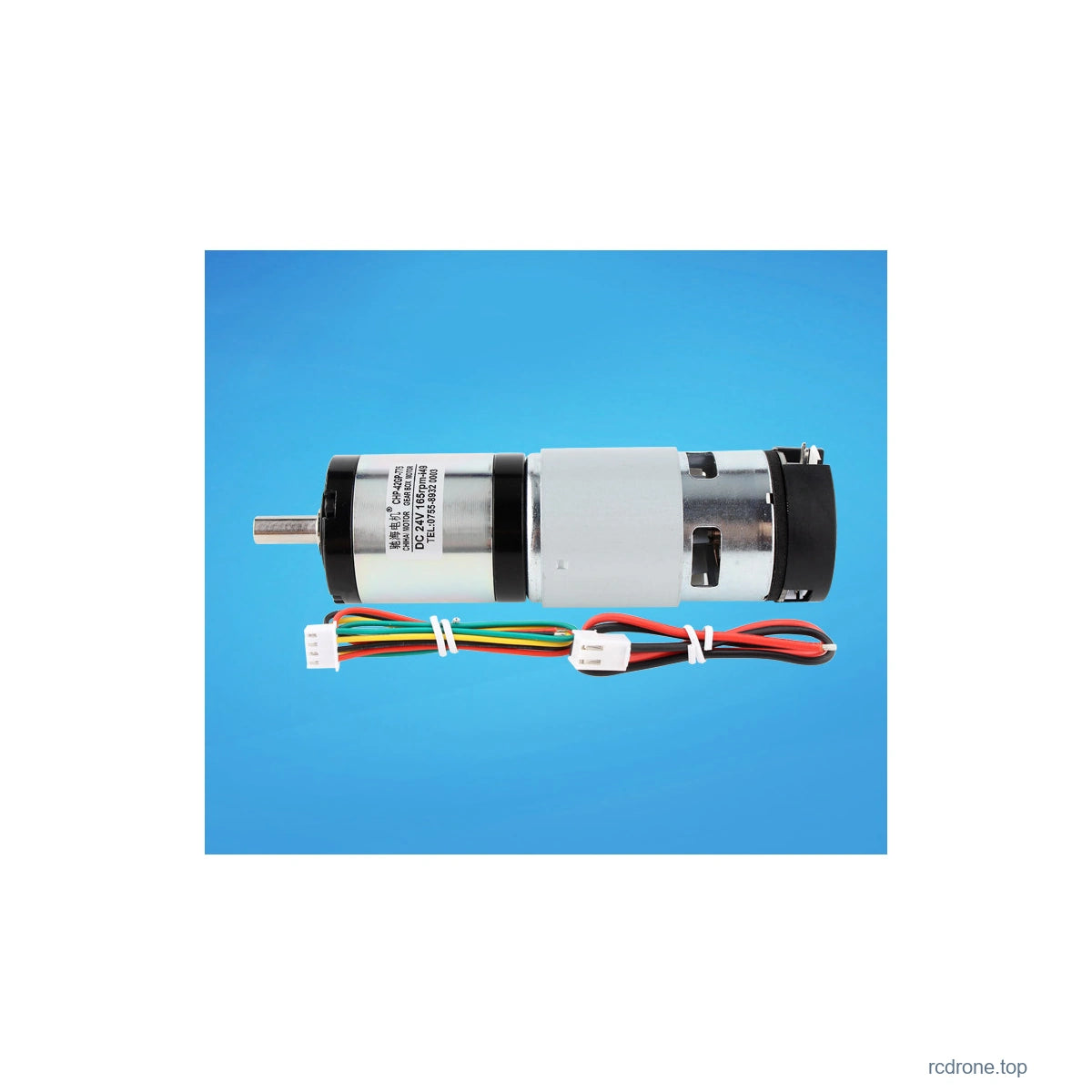

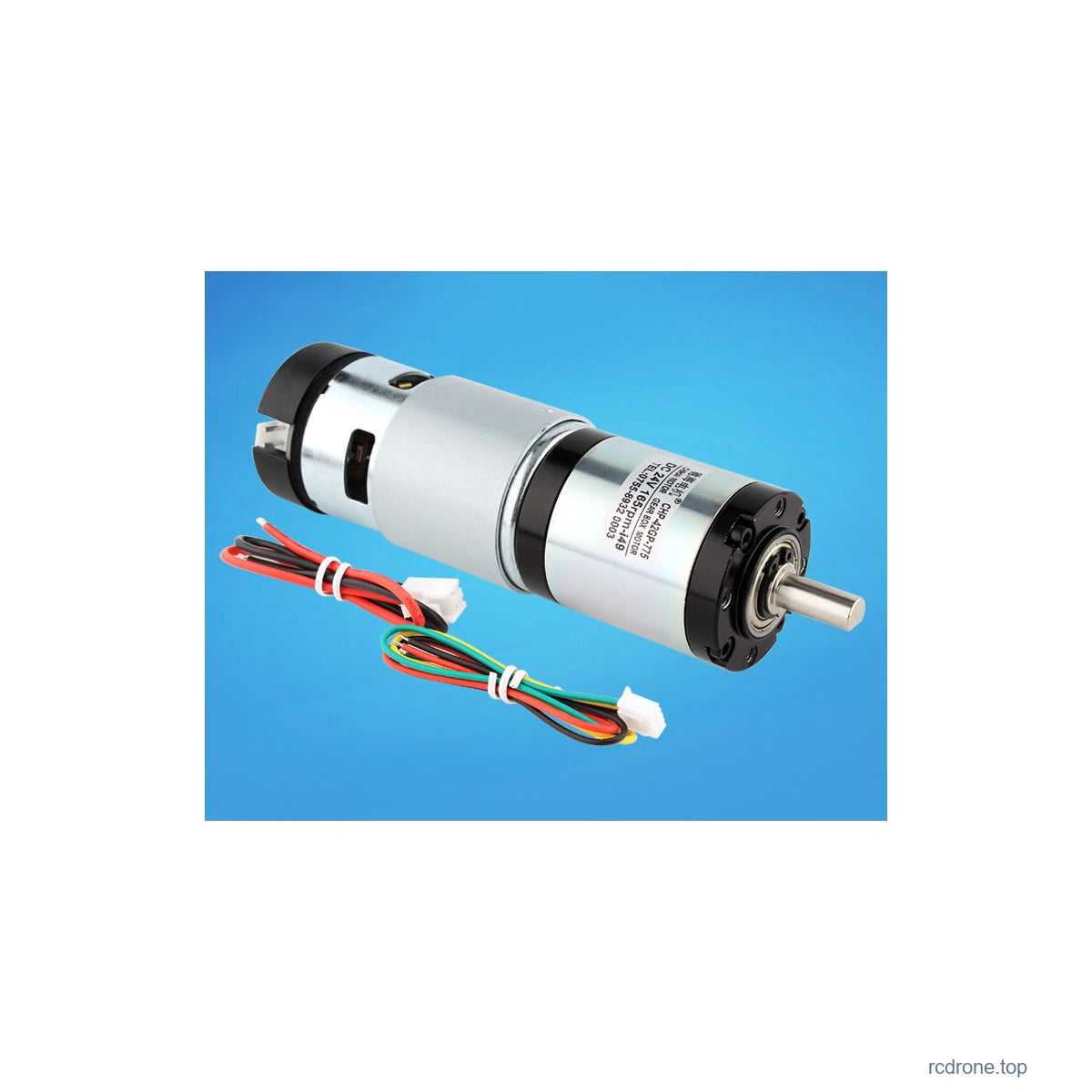

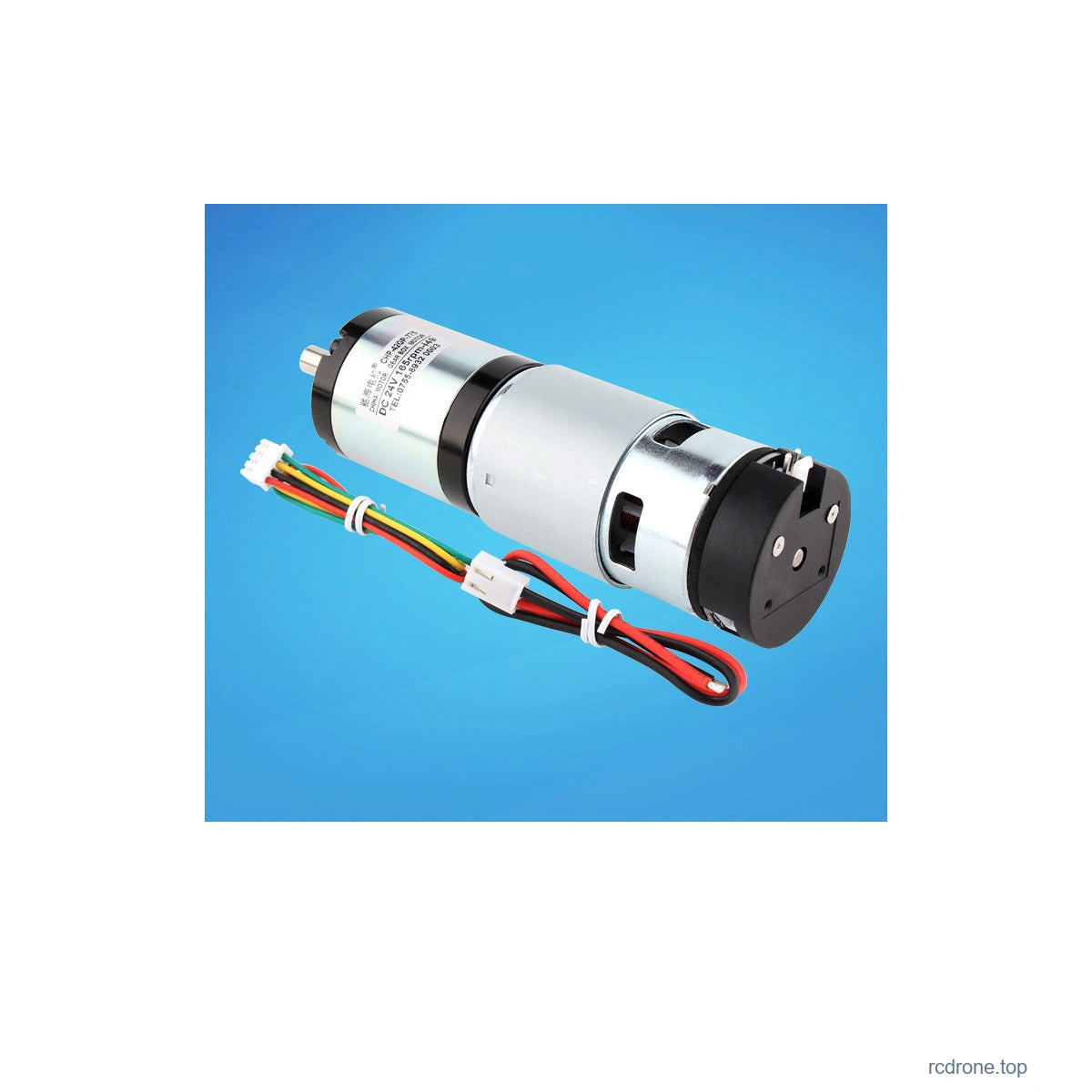

एक चयनित CHP-42GP-775ABHL एन्कोडर मोटर, मिलान एन्कोडर लीड और मोटर-पावर लीड। ब्रैकेट पैकेज में अतिरिक्त रूप से चित्रित 42GP ब्रैकेट और माउंटिंग हार्डवेयर शामिल है। एक पावर सप्लाई, मोटर ड्राइवर, पल्स डिकोडर, कंट्रोलर, पहिया या पूरा रोबोट शामिल नहीं है।

अक्सर पूछे जाने वाले प्रश्न

क्या एन्कोडरVCC 24V मोटर सप्लाई का उपयोग कर सकता है?

नहीं। एन्कोडरVCC को 3.3V या 5V, 12V/24V मोटर पावर से अलग, विनियमित की आवश्यकता होती है।

क्या 17PPR गियरबॉक्स आउटपुट रिज़ॉल्यूशन है?

नहीं। यह मोटर-शाफ्ट बेस पल्स गिनती है। आउटपुट संदर्भ कमी अनुपात और डिकोडर गिनती विधि पर निर्भर करते हैं।

क्या दोनों लाल तार सकारात्मक हैं?

नहीं।एन्कोडर-हार्नेस लाल isGND; मोटर-पावर-हार्नेस लाल सकारात्मक है। हार्नेस-विशिष्ट वायरिंग तालिका का पालन करें।

दृश्य विवरण

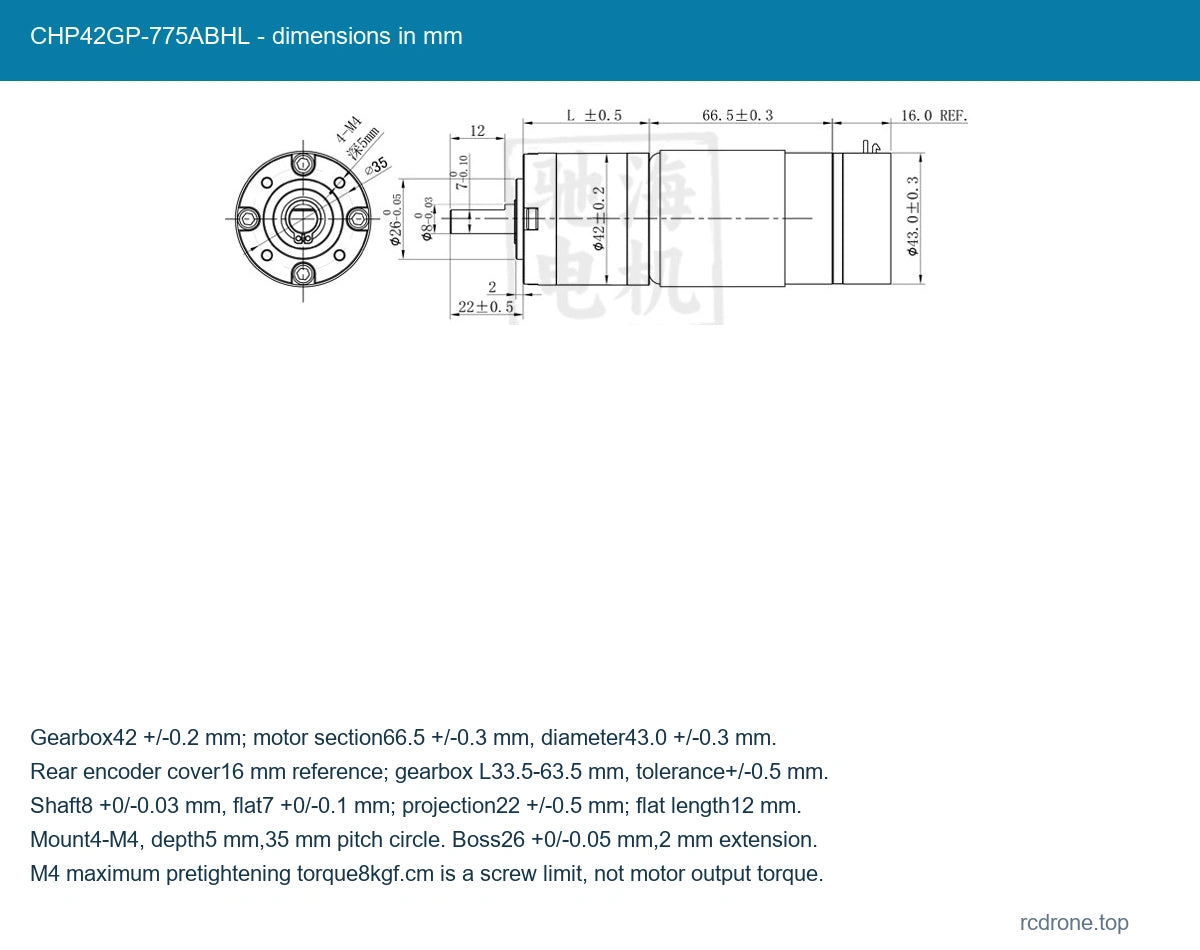

CHP42GP-775ABHL - dimensions in mm
CHP42GP-775ABHL - माप mm में

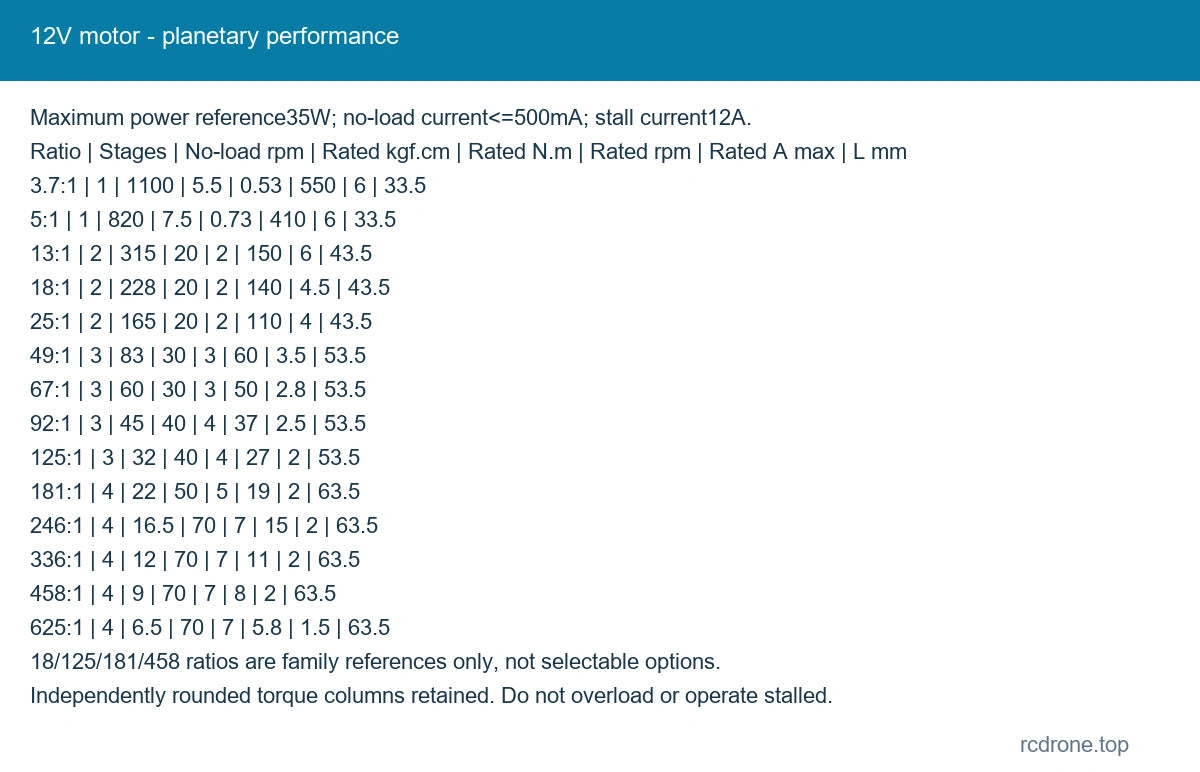

12V motor - planetary performance
12V मोटर - ग्रहणीय प्रदर्शन

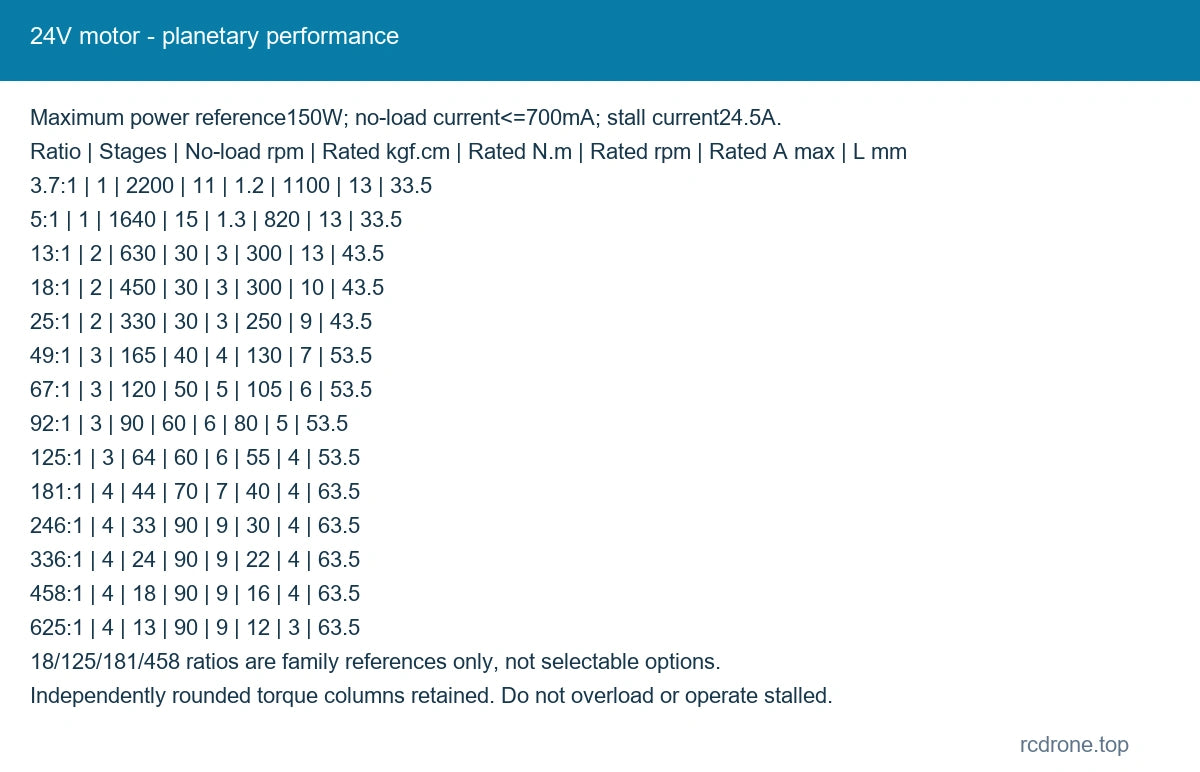

24V motor - planetary performance
24V मोटर - ग्रहणीय प्रदर्शन

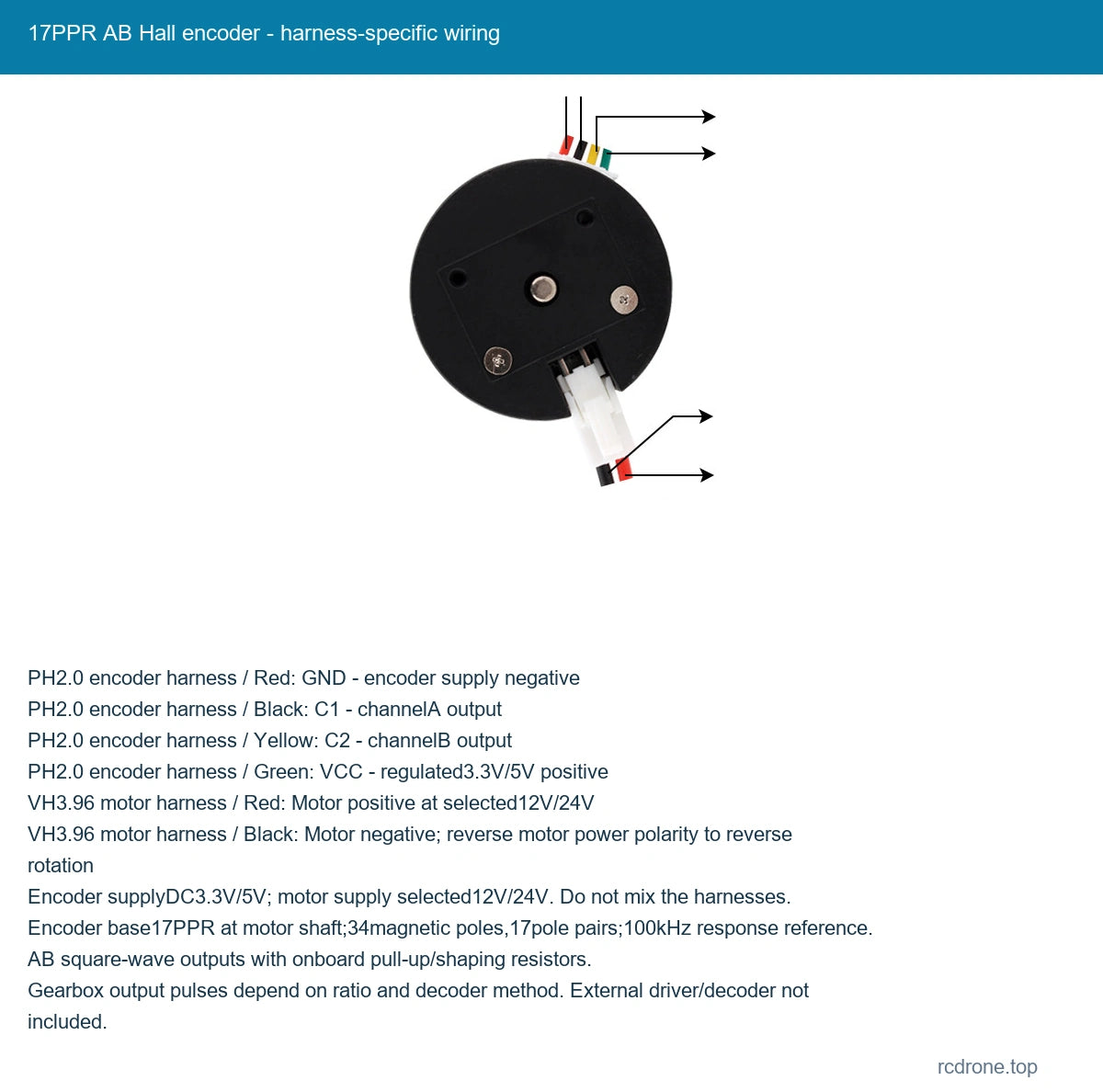

17PPR AB Hall encoder - harness-specific wiring
17PPR AB हॉल एन्कोडर - हार्नेस-विशिष्ट वायरिंग
Optional42GP mounting bracket - dimensions in mm
वैकल्पिक42GP माउंटिंग ब्रैकेट - माप mm में

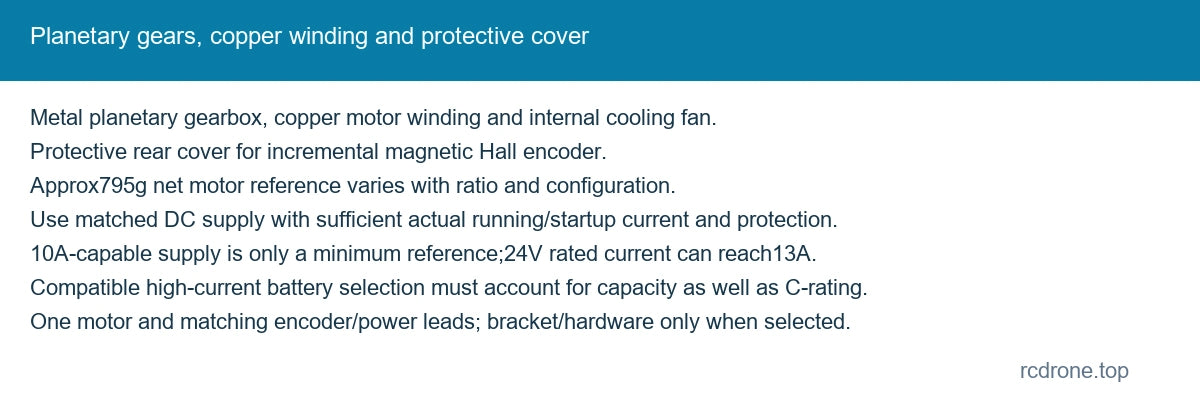

Planetary gears, copper winding and protective cover
ग्रहणीय गियर्स, तांबे की लपेटन और सुरक्षात्मक कवर
