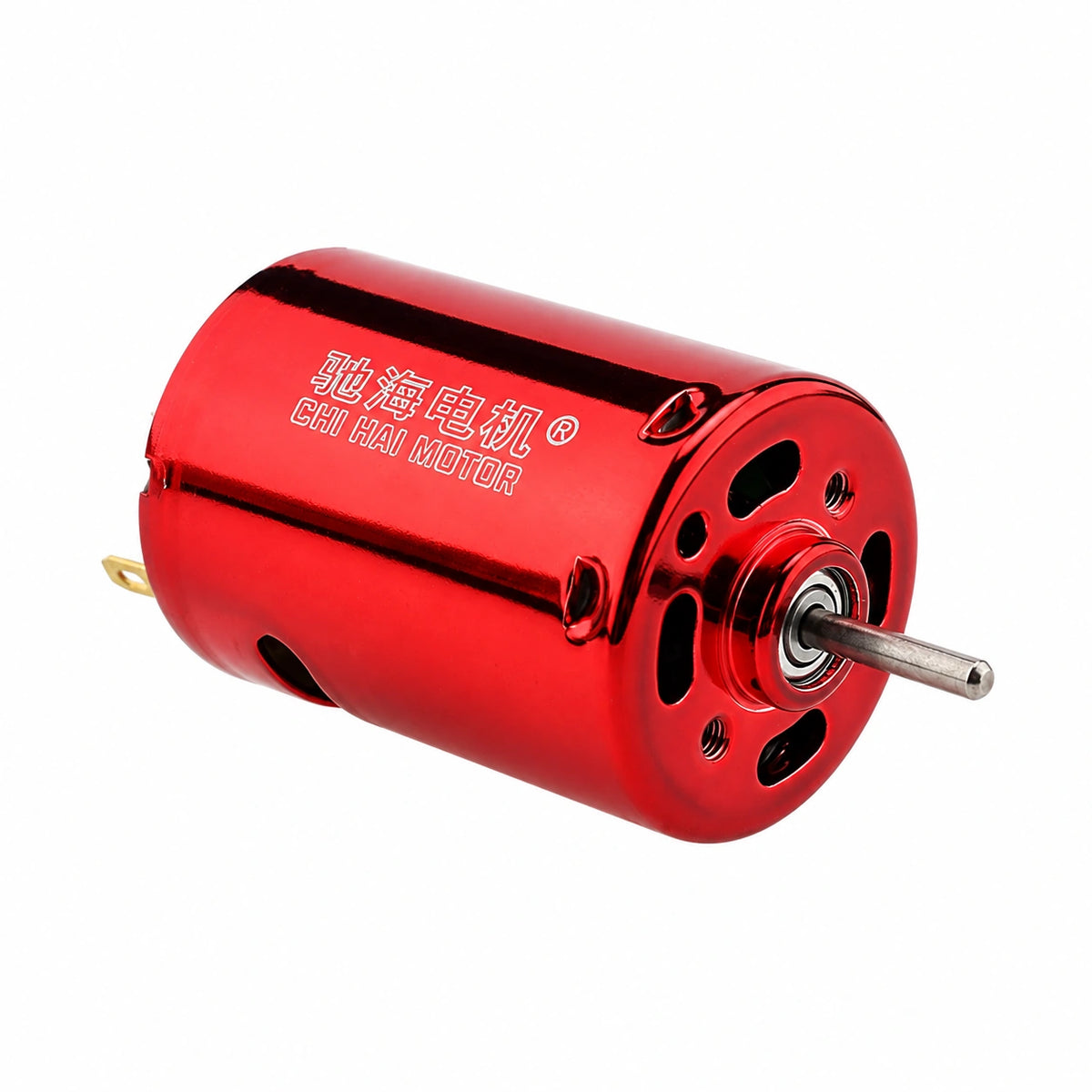

CHIHAI मोटर CHR-RS380SM हाई-स्पीड DC मोटर, 11.1V

CHIHAI मोटर CHR-RS380SM हाई-स्पीड DC मोटर, 11.1V

CHIHAI MOTOR

नियमित रूप से मूल्य $22.44 USD
नियमित रूप से मूल्य विक्रय कीमत $22.44 USD
बिक्री बिक गया
कर शामिल हैं. शिपिंग भुगतान के समय गणना की जाएगी।
मोटर और शाफ्ट और लीड्स
पूरी जानकारी देखें

अवलोकन

CHIHAI MOTOR CHR-RS380SM-6022G-55 एक लाल कैन ब्रश DC मोटर है जिसमें 22TPA वाइंडिंग संदर्भ, दो बॉल बेयरिंग और फेराइट मैग्नेट हैं। एक गोल या D-आकार के शाफ्ट का चयन करें, वैकल्पिक सोल्डर्ड बुलेट-कनेक्टर लीड और एक नीला फिन वाले हीटसिंक के साथ। नो-लोड स्पीड संदर्भ 7.4V पर 35000 rpm और 11.1V पर 53000 rpm हैं।

विशेषताएँ

  • सामने और पीछे बॉल-बेयरिंग समर्थन।
  • गीले-प्रेस किए गए फेराइट मैग्नेट और तांबे से लिपटे रोटर।
  • गोल-शाफ्ट और D-शाफ्ट संस्करणों के लिए अलग-अलग आयाम चित्र हैं।
  • वैकल्पिक 15 सेमी AWG16 बुलेट-कनेक्टर लीड और क्लिप-ऑन हीटसिंक।

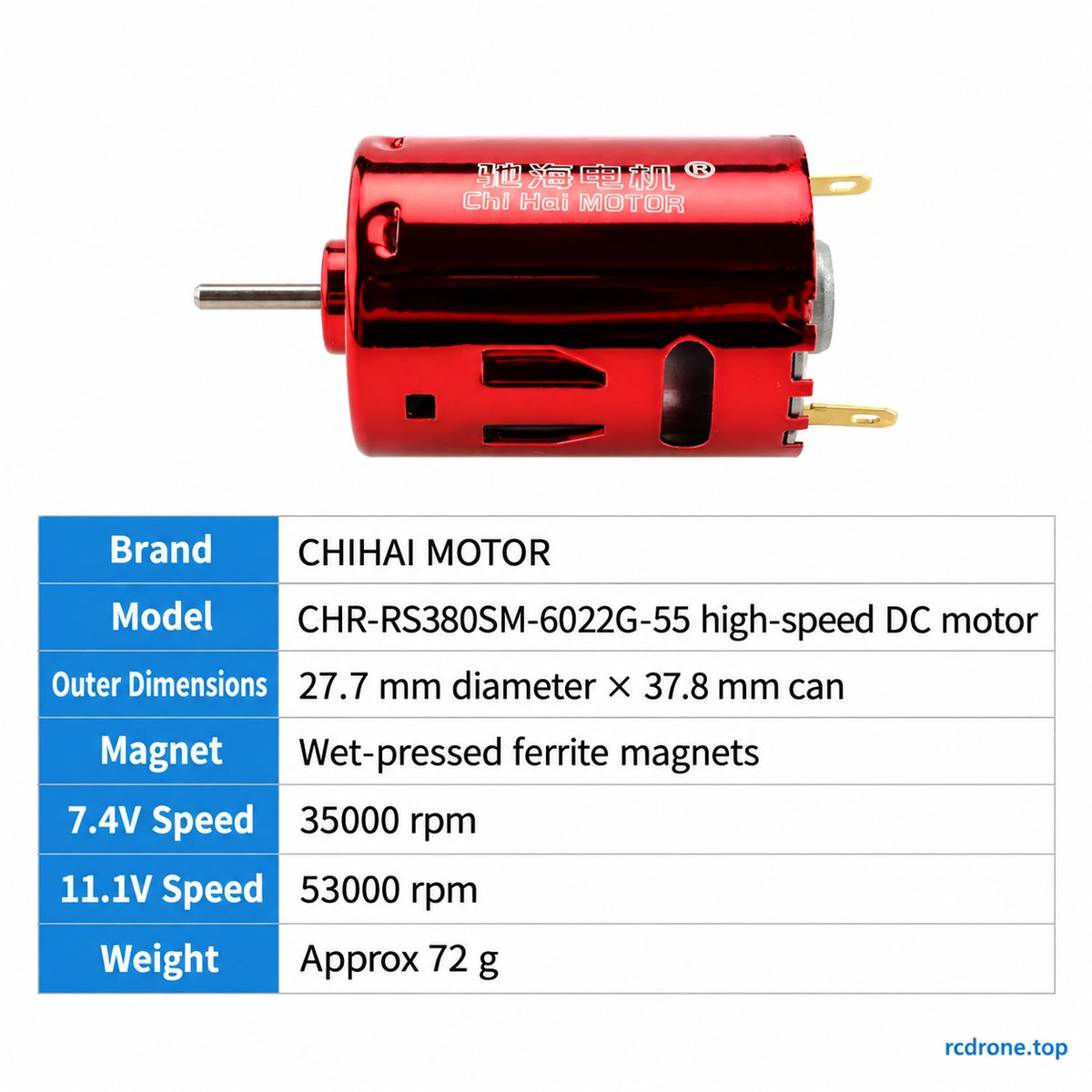

विशेषताएँ

विशेषता मान / दायरा
ब्रांड/मॉडल CHIHAI MOTOR CHR-RS380SM-6022G-55 ब्रश्ड हाई-स्पीड DC मोटर
वाइंडिंग संदर्भ 22TPA ग्राफिक संदर्भ
नो-लोड स्पीड संदर्भ 35000 rpm पर 7.4V DC; 53000 rpm पर 11.1V DC
बॉडी संदर्भ 27.7 मिमी व्यास×37.8 मिमी कैन लंबाई
मैग्नेट गीले-प्रेस किए गए फेराइट मैग्नेट
बियरिंग दो बॉल बियरिंग, सामने और पीछे
रोटर निर्माण तांबे की लपेटन, गतिशील संतुलन और कम्यूटेटर कनेक्शनों पर गर्मी-प्रतिरोधी बंधन
ब्रश निर्माण कार्बन ब्रश के साथ डैम्पिंग यौगिक संदर्भ; कोई पूर्ण-मोटर तापमान सीमा निर्दिष्ट नहीं है
मोटर का वजन लगभग 72 ग्राम, वैकल्पिक लीड/हीटसिंक असेंबली के बिना
गोल-शाफ्ट ड्राइंग 2.3 मिमी व्यास (+0/−0.005); 14±0.5 मिमी प्रक्षिप्ति; 37.8±0.2 मिमी कैन; 55 मिमी समग्र ड्राइंग संदर्भ
गोल-शाफ्ट इंटरफेस 16 मिमी पैटर्न पर दो M2.6 माउंटिंग होल; 10 मिमी सामने/पीछे रजिस्टर; 2.6 मिमी कंधा; 2.3 मिमी रियर टर्मिनल भत्ता;6.5×3 मिमी टर्मिनल संदर्भ
D-शाफ्ट चित्र 2.3(+0.006/0) मिमी व्यास;1.8±0.02 मिमी सपाट;8±0.1 मिमी सपाट लंबाई;15±0.5 मिमी प्रक्षिप्ति
D-शाफ्ट शरीर और फिट 38±0.2 मिमी कैन;57±0.1 मिमी समग्र चित्र संदर्भ;27.9 मिमी अधिकतम शरीर व्यास;16 मिमी माउंटिंग पैटर्न(+0.05/0)
अन्य D-शाफ्ट चित्र संदर्भ 10±0.3 मिमी फ्रंट रजिस्टर;10±0.3 मिमी रियर रजिस्टर;2.8±0.5 मिमी रियर भत्ता;3.5 मिमी कंधा;3.0 मिमी अधिकतम स्क्रू-गहराई संदर्भ; 3 मिमी टर्मिनल संदर्भ
घुमाव संदर्भ चिह्नित चित्र/परीक्षण देखने की दिशा में CCW; RED+ टर्मिनल मार्क का पालन करें
वैकल्पिक सोल्डर्ड लीड 15 सेमी AWG16 लाल/काले लीड बुलेट कनेक्टर्स के साथ
वैकल्पिक हीटसिंक नीला फिन वाले क्लिप-ऑन हीटसिंक को दिखाया गया; आयाम और वजन निर्दिष्ट नहीं हैं

7.4V प्रदर्शन परीक्षण

निम्नलिखित संदर्भ बिंदुओं को 7.4V पर चिह्नित CCW दिशा में मापा गया। नो-लोड, स्टॉल, अधिकतम-प्रभावशीलता और अधिकतम-आउटपुट स्थितियाँ अलग-अलग संचालन बिंदु हैं। इन 7.4V परिणामों को 11.1V लोड प्रदर्शन के रूप में नहीं माना जाना चाहिए।

संचालन की स्थिति संदर्भ मान
परीक्षण आपूर्ति / दिशा 7.4V DC /CCW
नो-लोड गति/धारा 35000 rpm /1.700 A
स्टॉल टॉर्क/धारा 1371.54 gf·cm /70.00 A
अधिकतम-प्रभावशीलता बिंदु 30281 rpm;10.91 A;184.92 gf·cm;57.43 W आउटपुट;71.17% प्रभावशीलता
अधिकतम-आउटपुट बिंदु 17500 rpm;35.85 A;685.77 gf·cm;123.15 W आउटपुट

123.15W आंकड़ा अधिकतम-आउटपुट परीक्षण बिंदु है, न कि एक निरंतर आउटपुट रेटिंग। 70A स्टॉल-धारा संदर्भ एक सीमित स्थिति है, न कि एक स्वीकार्य चलने वाला लोड।अवरोधित या अधिभारित संचालन से बचें और वास्तविक मोटर करंट के लिए मेल खाती हुई वायरिंग, स्विचिंग और पावर स्रोत का उपयोग करें।

शाफ्ट फिट और वायरिंग

पिनियन या काउपलर को फिट करने से पहले चयनित शाफ्ट ड्राइंग की जांच करें। गोल संस्करण में 14 मिमी प्रक्षिप्ति दिखाई देती है; D-शाफ्ट संस्करण में 15 मिमी और 8 मिमी फ्लैट-लंबाई संदर्भ दिखाया गया है। उनके कैन-लंबाई, समग्र-लंबाई और व्यास संदर्भ भी थोड़े भिन्न होते हैं। गोल शाफ्ट पर D-फ्लैट आयाम लागू न करें।

CCW संदर्भ के लिए RED+ टर्मिनल मार्क और ड्राइंग के दृश्य अभिविन्यास का पालन करें। लाल और काले सोल्डर्ड लीड केवल नामित लीड विकल्पों पर शामिल हैं। प्रत्येक लीड असेंबली 15 सेमी AWG16 वायर और बुलेट कनेक्टर्स का उपयोग करती है। मोटर-केवल विकल्पों में नग्न टर्मिनल बनाए रखते हैं।

शीतलन और स्थापना

उच्च गति संचालन जल्दी गर्मी उत्पन्न करता है। संगत मॉडल-कार स्थापना के लिए, वैकल्पिक हीटसिंक और उपयुक्त वायु प्रवाह का उपयोग करें, और संचालन के दौरान तापमान की निगरानी करें।लंबे समय तक उचित कूलिंग के बिना संचालन करने से मोटर को नुकसान हो सकता है। एक हीटसिंक निरंतर-शक्ति या तापमान की गारंटी स्थापित नहीं करता है। माउंटिंग हार्डवेयर को रोटर से दूर रखें और चयनित ड्राइंग के माउंटिंग और स्क्रू-गहराई संदर्भों का उपयोग करें।

अनुप्रयोग

संगत मॉडल-कार और कॉम्पैक्ट उच्च-गति ड्राइव परियोजनाएँ जहाँ शाफ्ट, वोल्टेज, गति, करंट और कूलिंग व्यवस्थाएँ तंत्र में फिट होती हैं। चयन में गियरबॉक्स या पिनियन शामिल नहीं है।

क्या शामिल है

चुनी गई कॉन्फ़िगरेशन सामग्री
गोल शाफ्ट मोटर 1 गोल शाफ्ट मोटर

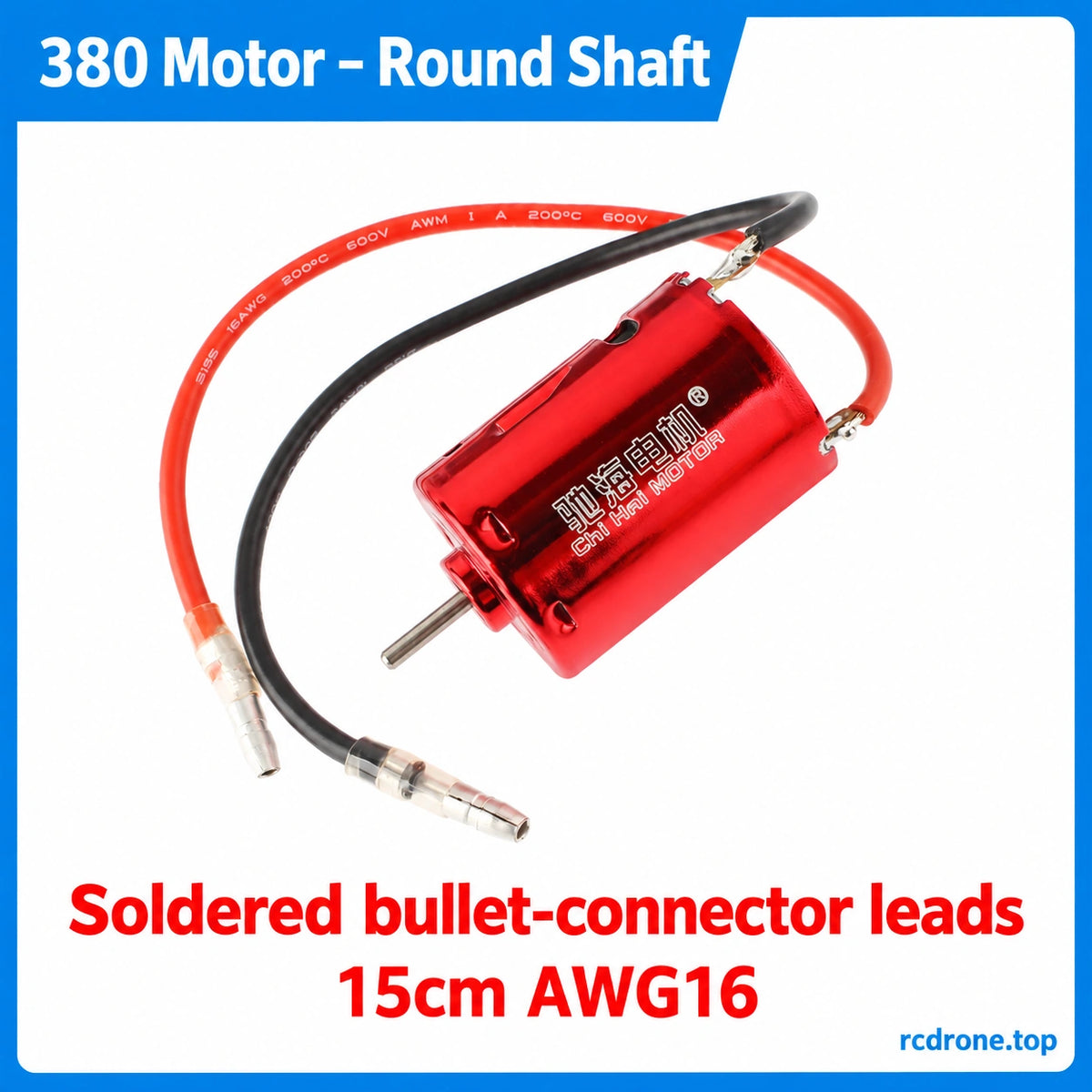

गोल शाफ्ट मोटर + सोल्डर्ड बुलेट लीड 1 गोल शाफ्ट मोटर जिसमें 15 सेमी AWG16 बुलेट-कनेक्टर लीड हैं

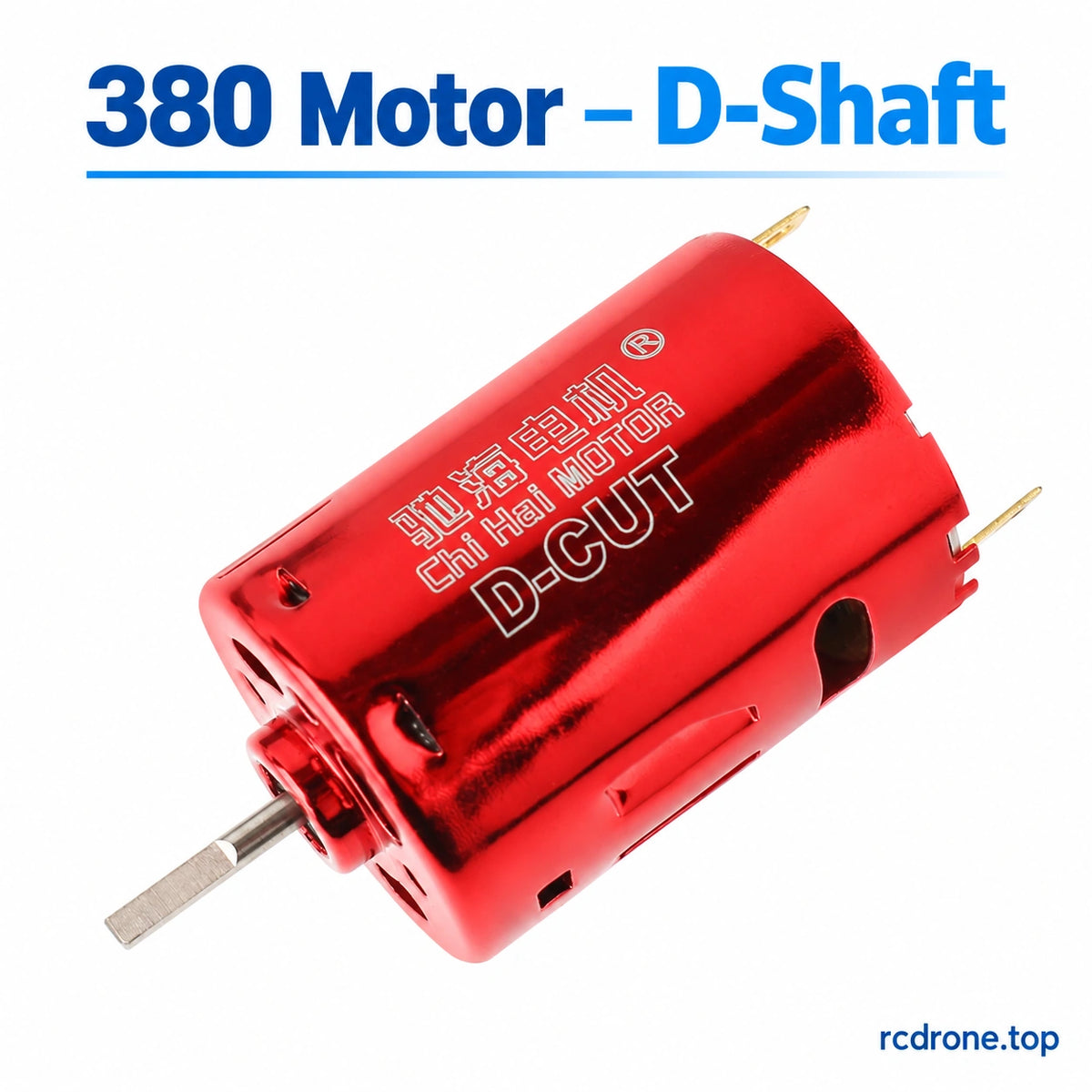

डी-शाफ्ट मोटर 1 डी-शाफ्ट मोटर

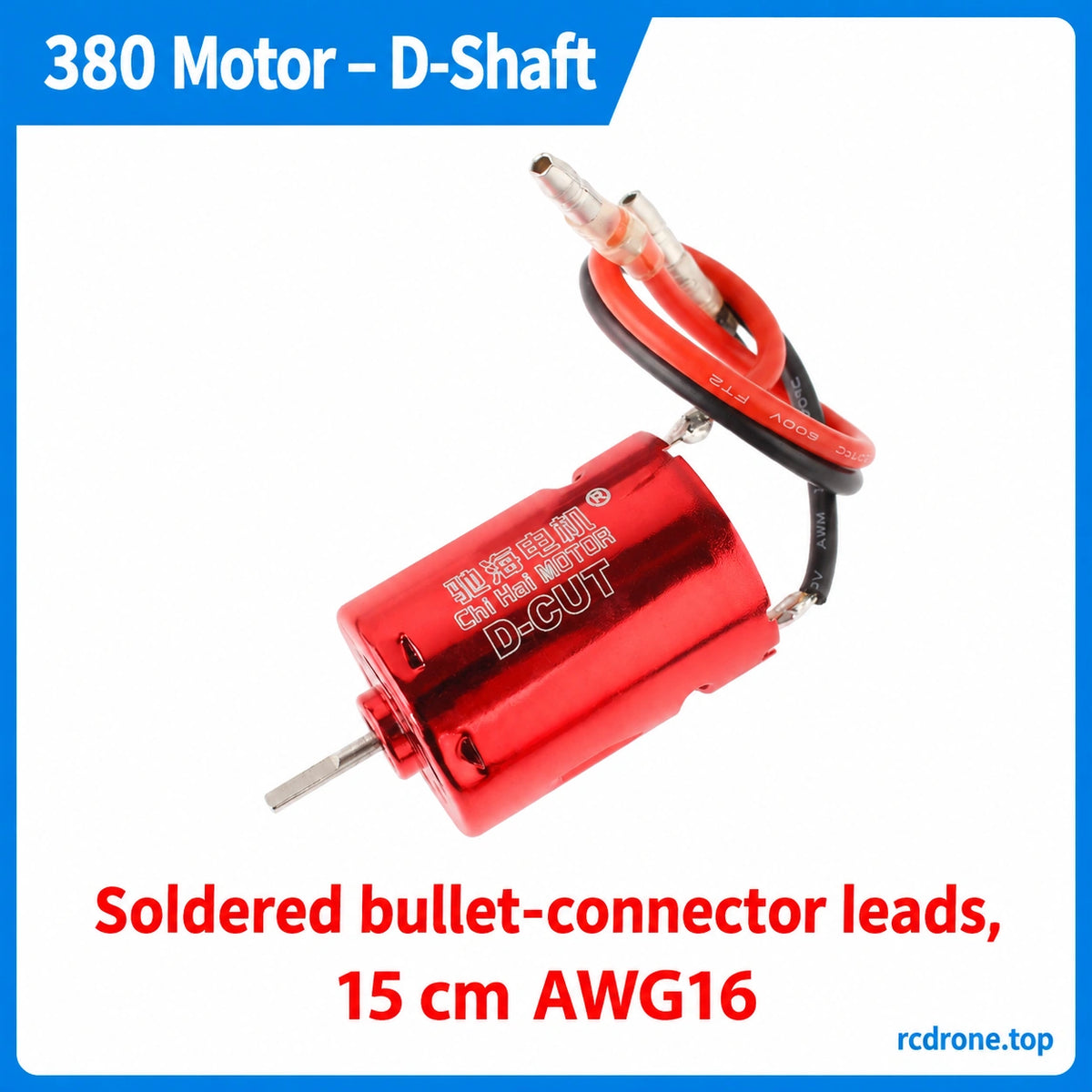

डी-शाफ्ट मोटर + सोल्डर्ड बुलेट लीड 1 डी-शाफ्ट मोटर जिसमें 15 सेमी AWG16 बुलेट-कनेक्टर लीड हैं

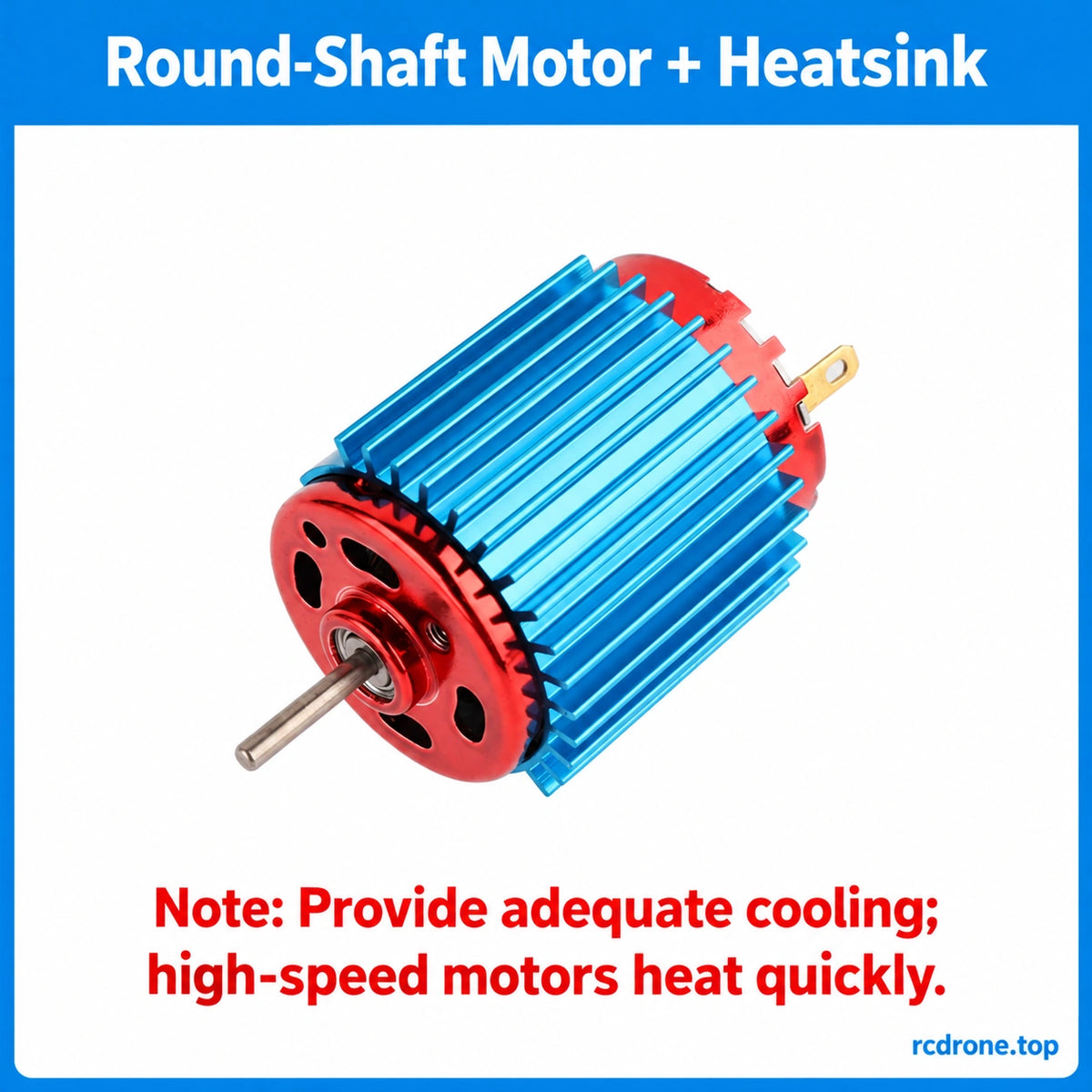

गोल शाफ्ट मोटर + हीटसिंक 1 गोल शाफ्ट मोटर और 1 हीटसिंक

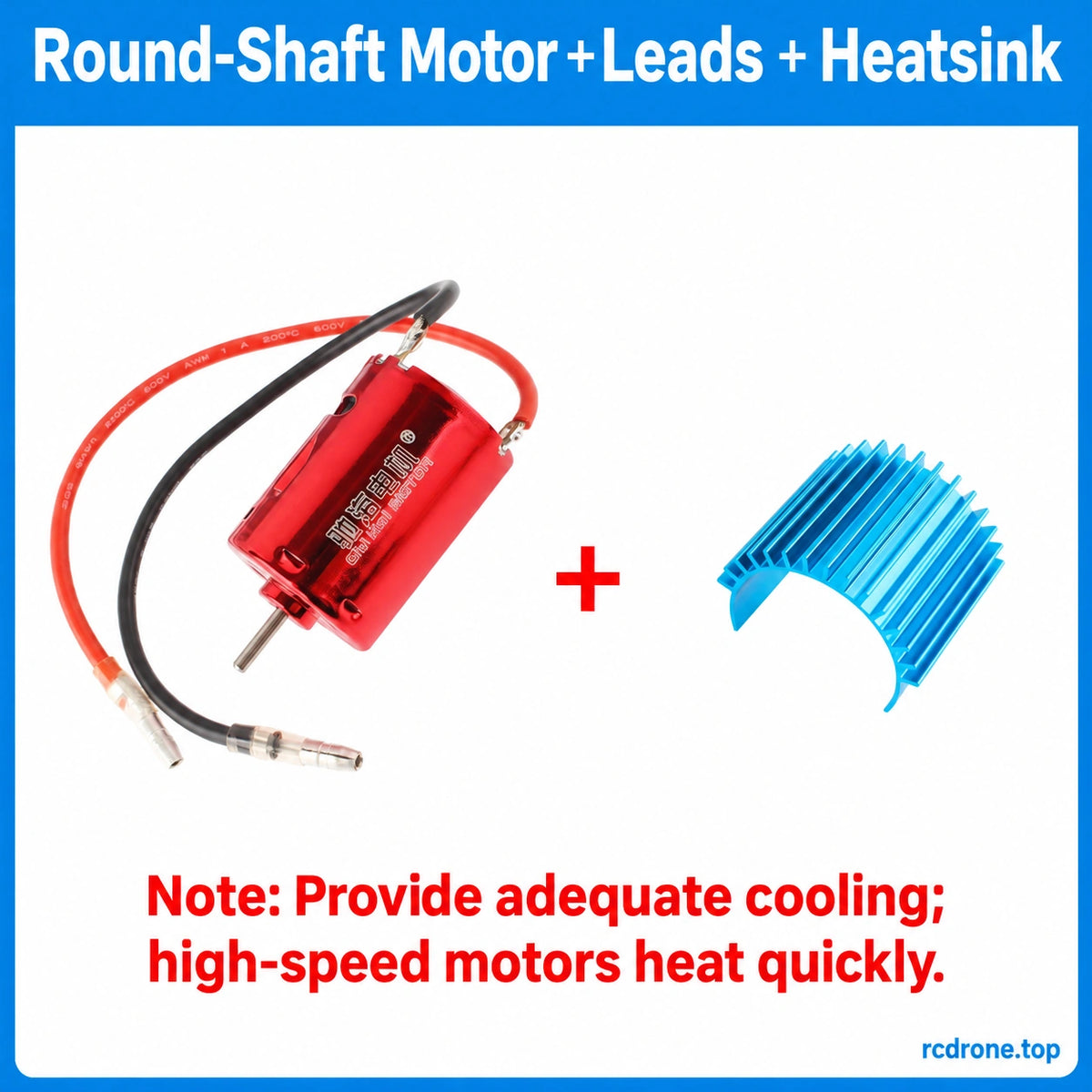

गोल शाफ्ट मोटर + लीड + हीटसिंक 1 गोल शाफ्ट मोटर जिसमें 15 सेमी AWG16 लीड और 1 हीटसिंक है

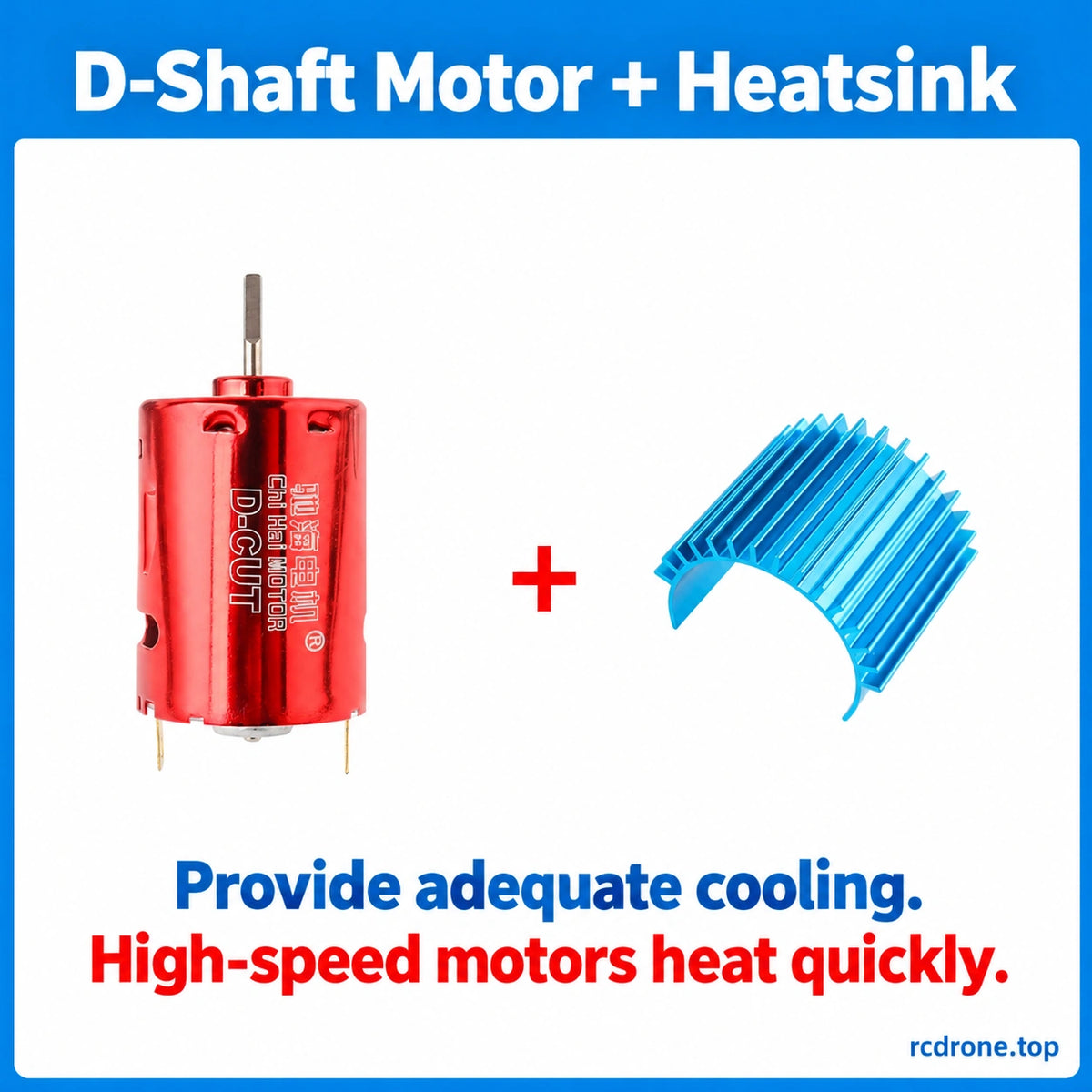

डी-शाफ्ट मोटर + हीटसिंक 1 डी-शाफ्ट मोटर और 1 हीटसिंक

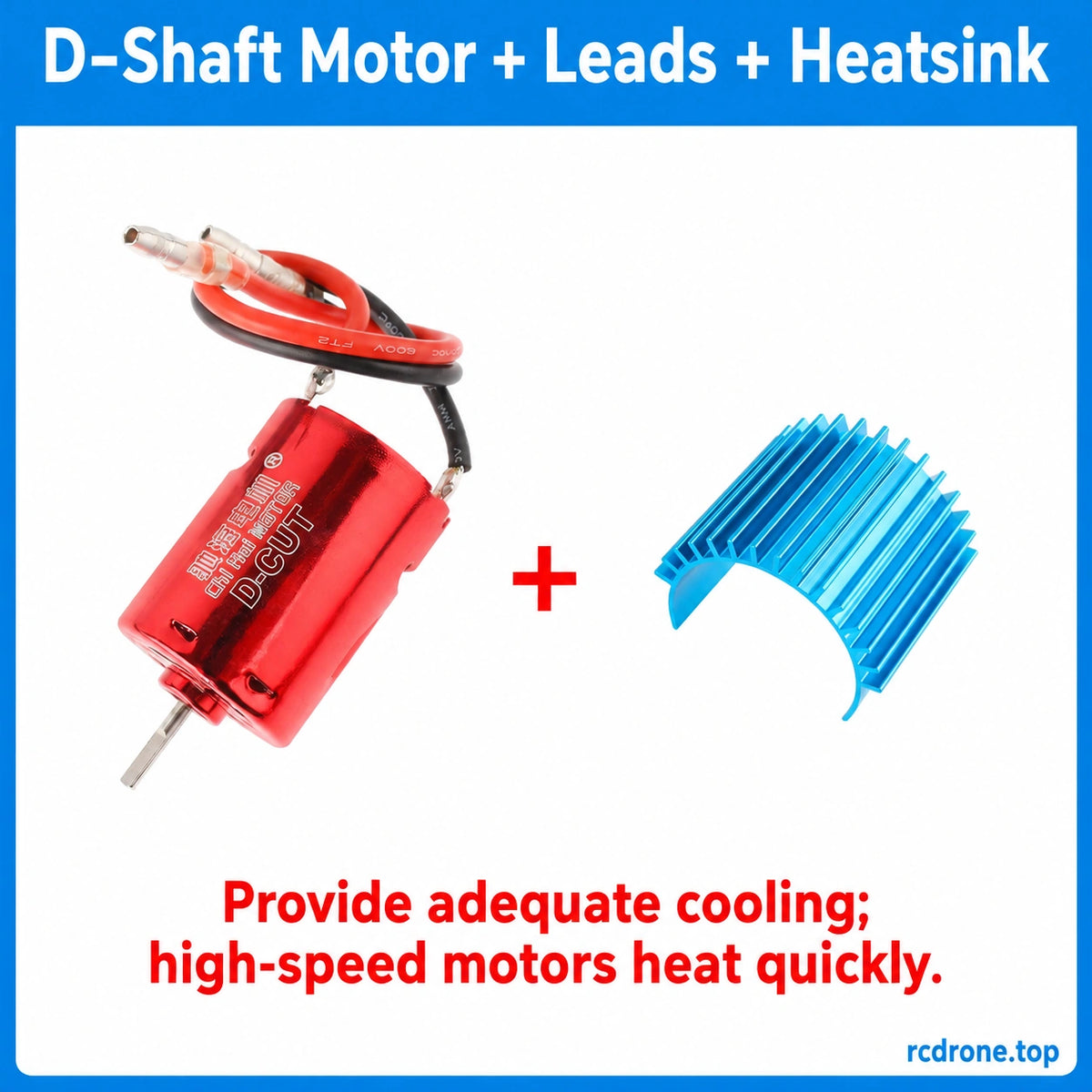

डी-शाफ्ट मोटर + लीड + हीटसिंक 1 डी-शाफ्ट मोटर जिसमें 15 सेमी AWG16 लीड और 1 हीटसिंक है

केवल मोटर विकल्प में लीड या हीटसिंक शामिल नहीं है।एक पावर सप्लाई, स्पीड कंट्रोलर, पिनियन, काउपलर और अनुप्रयोग उपकरण शामिल नहीं हैं।

अक्सर पूछे जाने वाले प्रश्न

क्या गोल और D-शाफ्ट संस्करणों का आकार समान है?

नहीं। उनके शाफ्ट प्रक्षिप्ति और ड्राइंग संदर्भ भिन्न हैं। चयनित शाफ्ट की पूरी ड्राइंग का उपयोग करें।

क्या 123.15W एक निरंतर आउटपुट रेटिंग है?

नहीं। यह 7.4V पर अधिकतम-आउटपुट परीक्षण बिंदु है। निरंतर उपयुक्तता लोड, कूलिंग और करंट पर निर्भर करती है।

क्या 7.4V परीक्षण मान 11.1V संचालन का वर्णन करते हैं?

नहीं। केवल 11.1V पर 53000 rpm नो-लोड संदर्भ प्रदान किया गया है। विस्तृत लोड परीक्षण 7.4V पर है।

कौन से विकल्प बुलेट-कनेक्टर लीड शामिल करते हैं?

केवल उन विकल्पों में जो सोल्डर्ड लीड के साथ नामित हैं। उनके लाल/काले लीड असेंबली 15 सेमी AWG16 है।

क्या हर विकल्प में एक हीटसिंक शामिल है?

नहीं। नीले फिन वाले क्लिप-ऑन हीटसिंक के लिए एक हीटसिंक विकल्प चुनें और अनुप्रयोग के लिए उचित कूलिंग प्रदान करें।

दृश्य विवरण

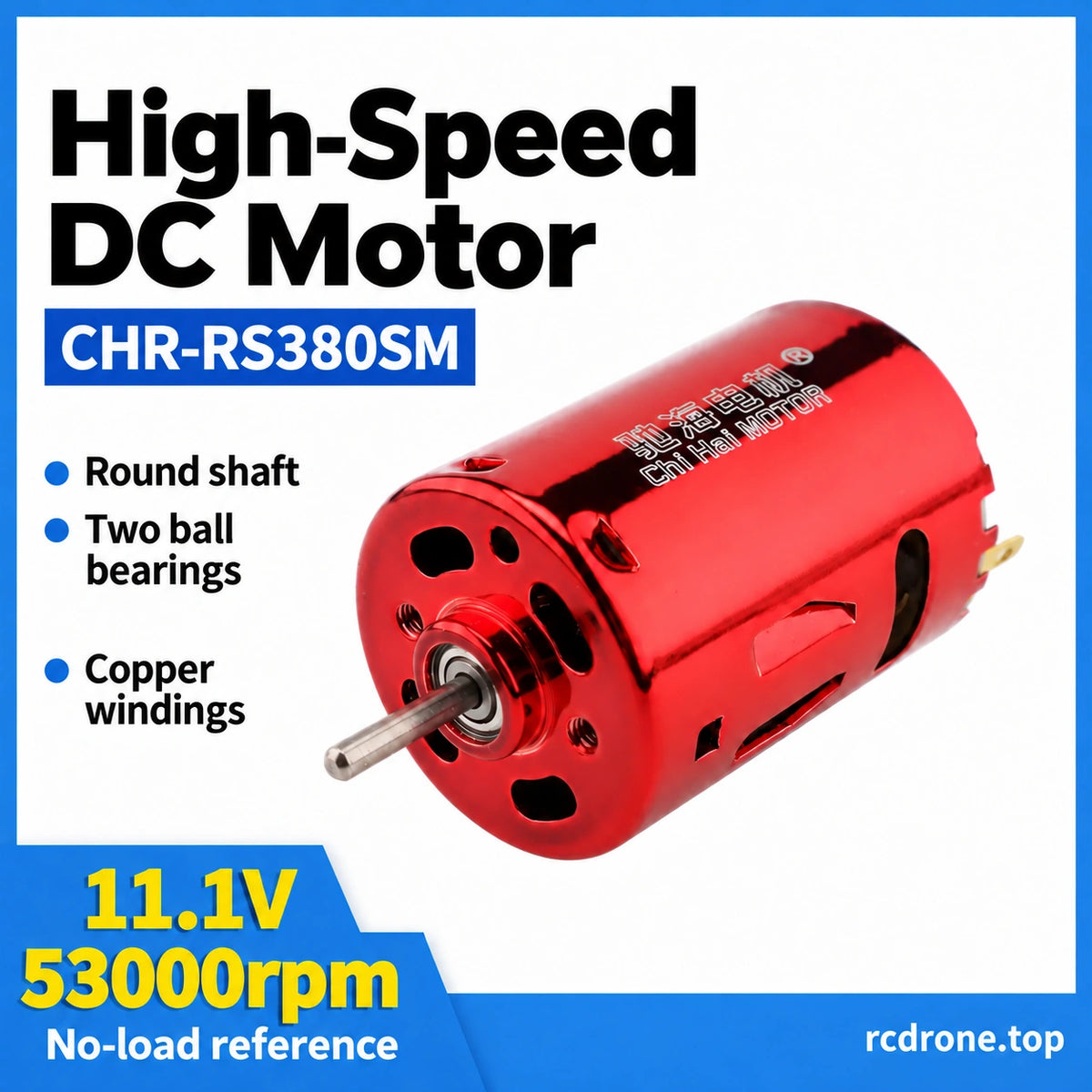

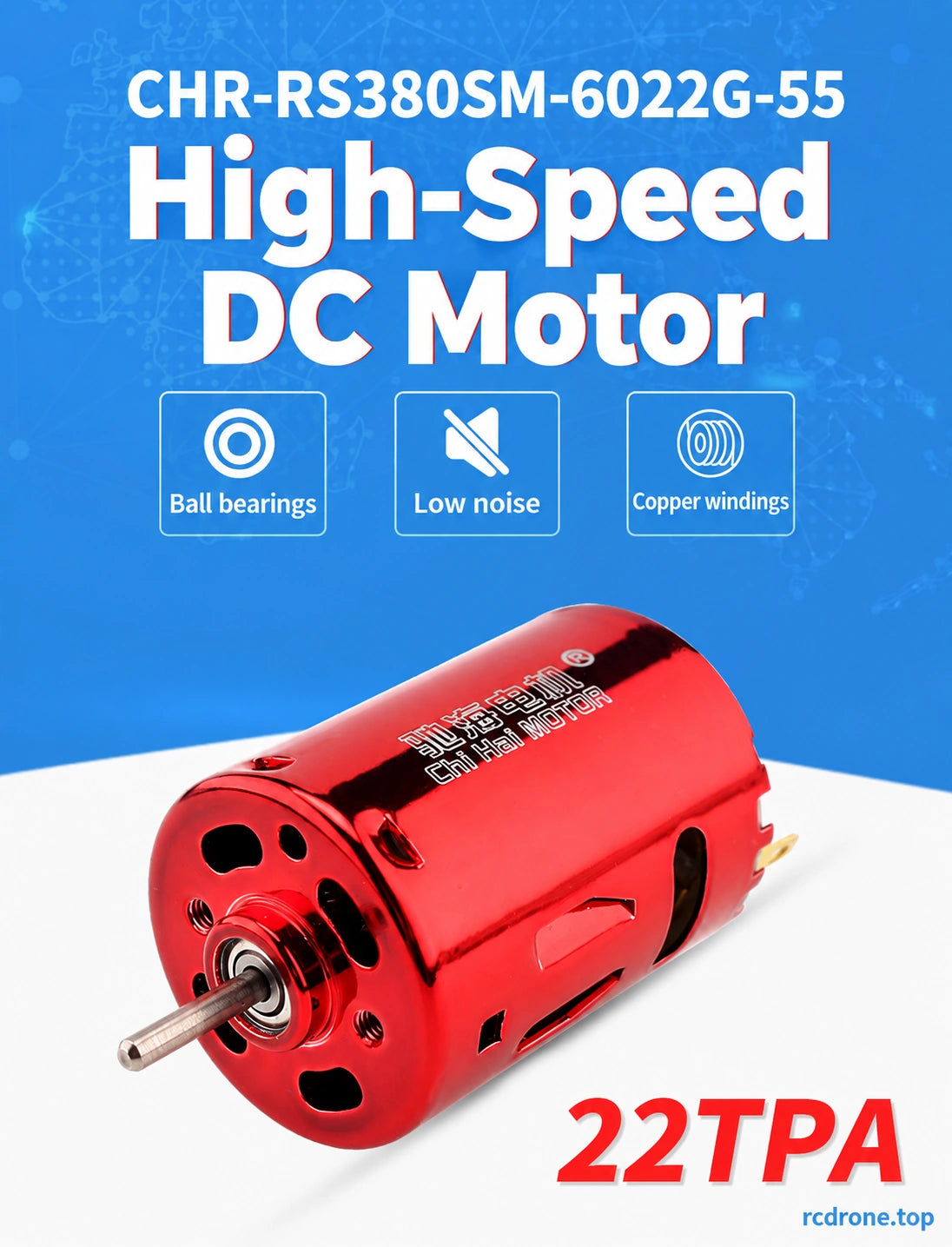

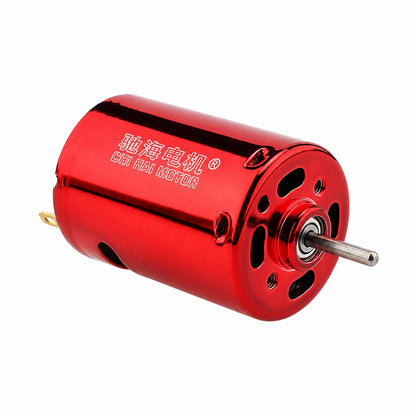

CHR-RS380SM-6022G-55 high-speed motor overview
CHR-RS380SM-6022G-55 उच्च गति मोटर का अवलोकन

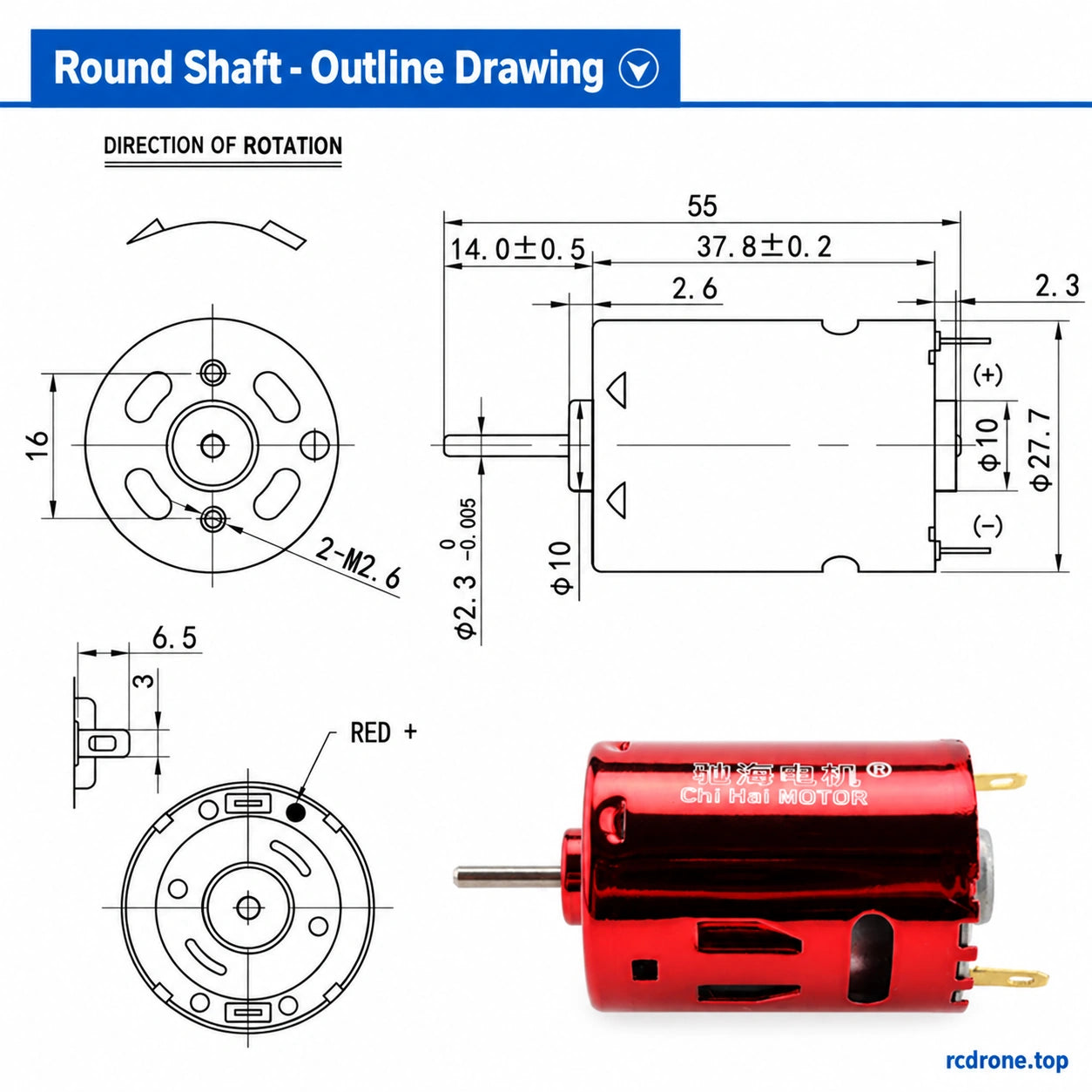

Round-shaft motor complete dimensional drawing
गोल शाफ्ट मोटर का संपूर्ण आयाम चित्रण

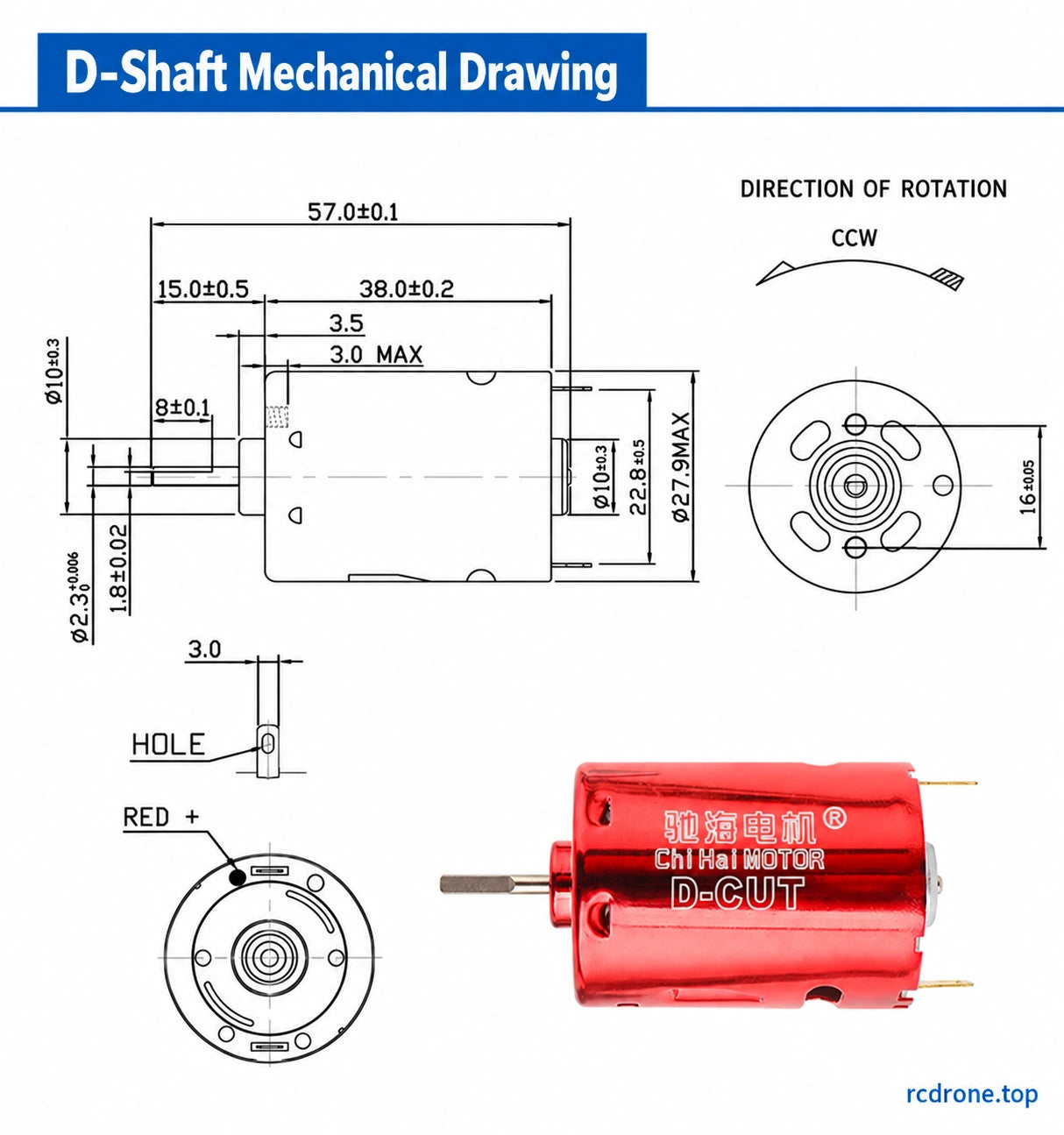

D-shaft motor complete dimensional drawing
D-शाफ्ट मोटर का संपूर्ण आयाम चित्रण

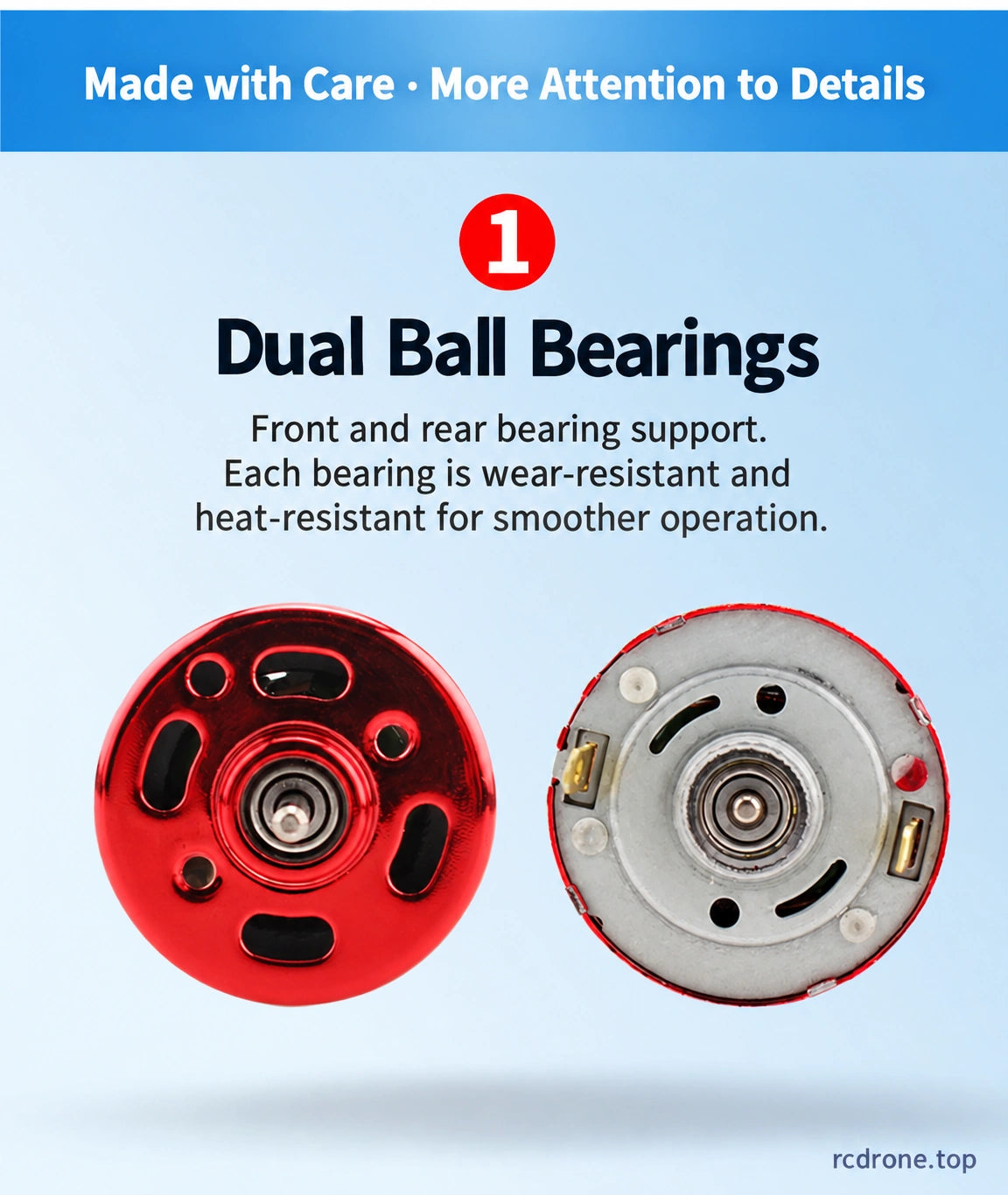

Front and rear ball bearings
सामने और पीछे के बॉल बेयरिंग

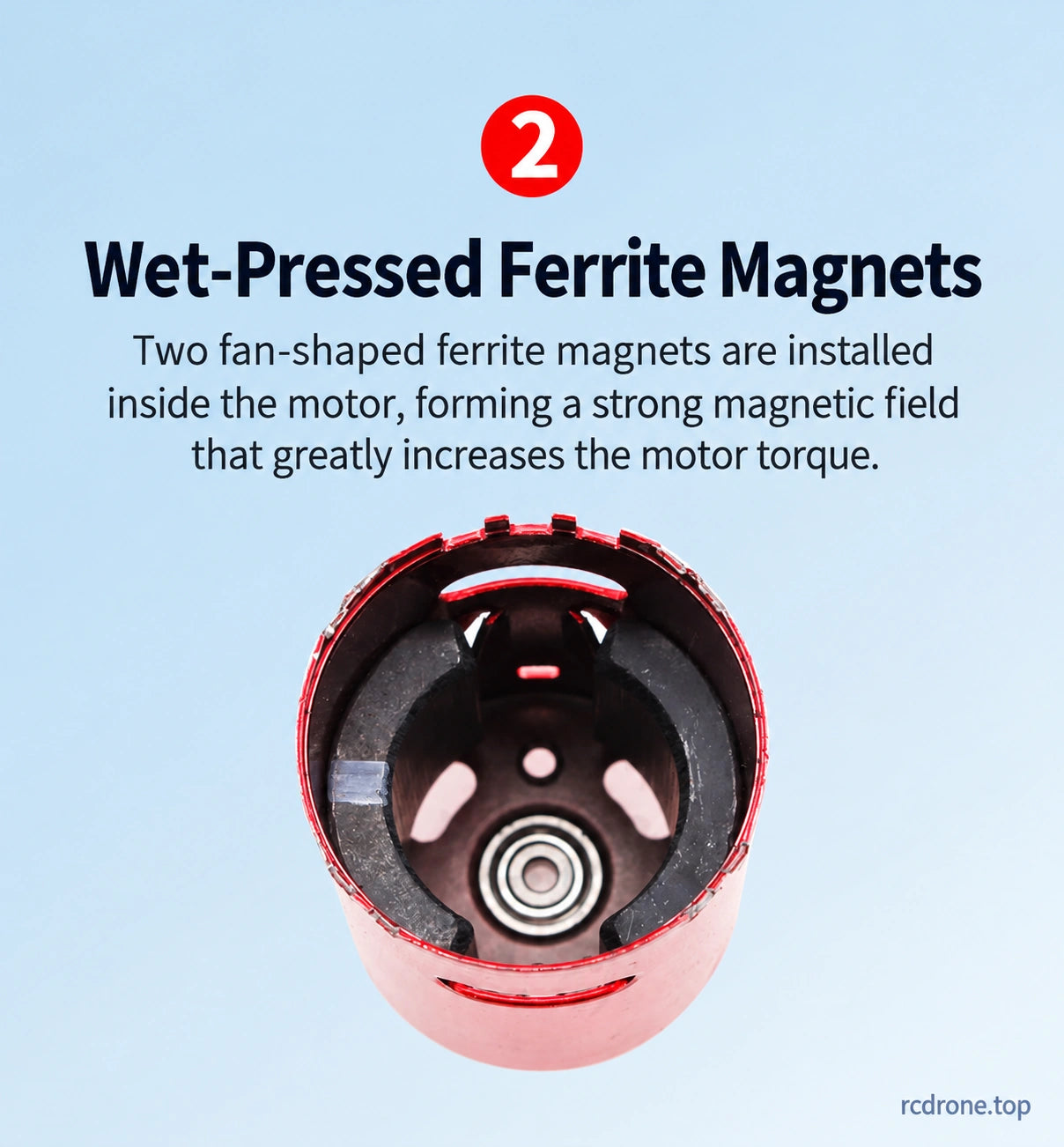

Wet-pressed ferrite motor magnets
गीले-प्रेस किए गए फेराइट मोटर मैग्नेट

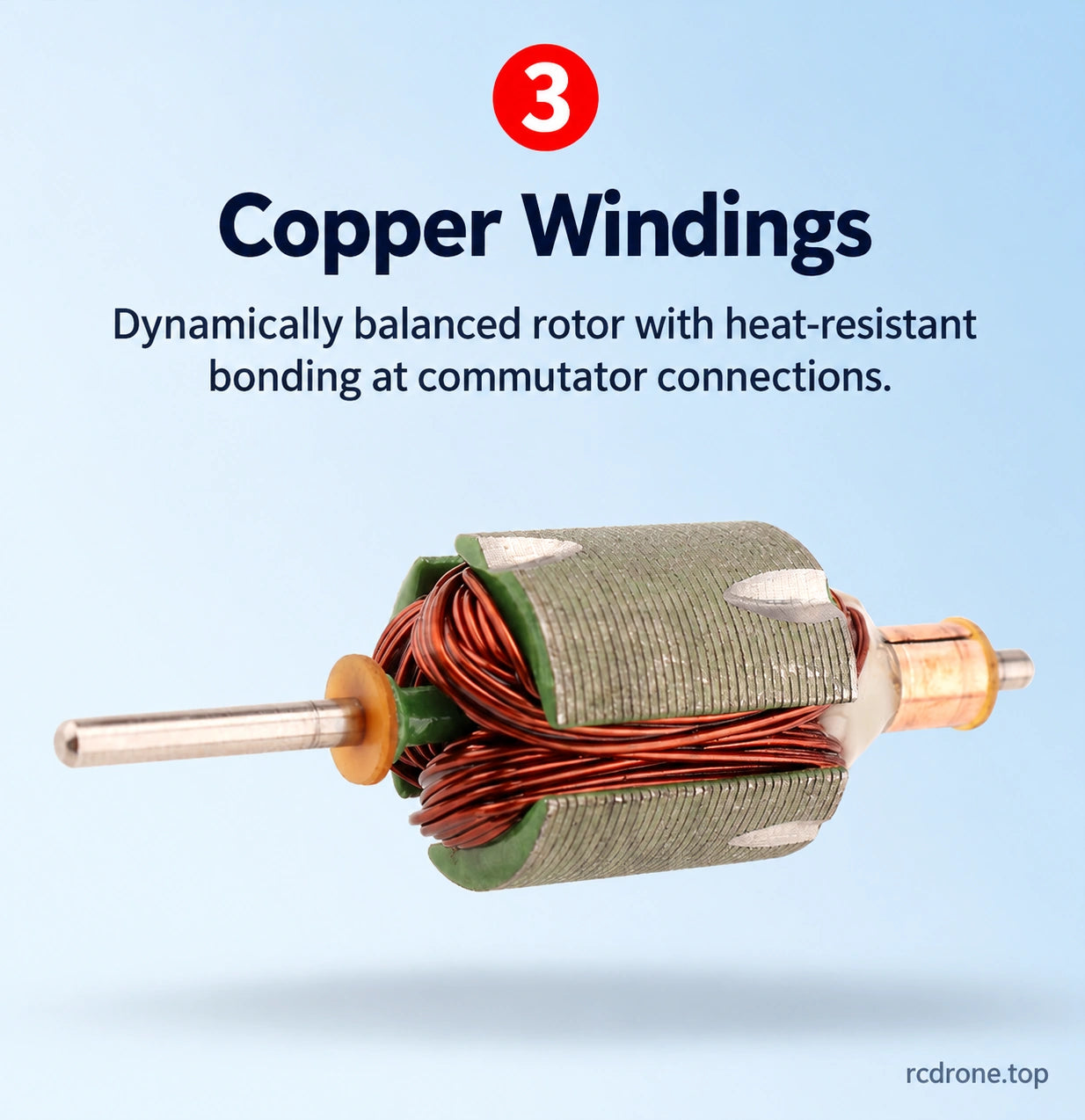

Copper-wound dynamically balanced rotor
तांबे से लिपटे गतिशील रूप से संतुलित रोटर

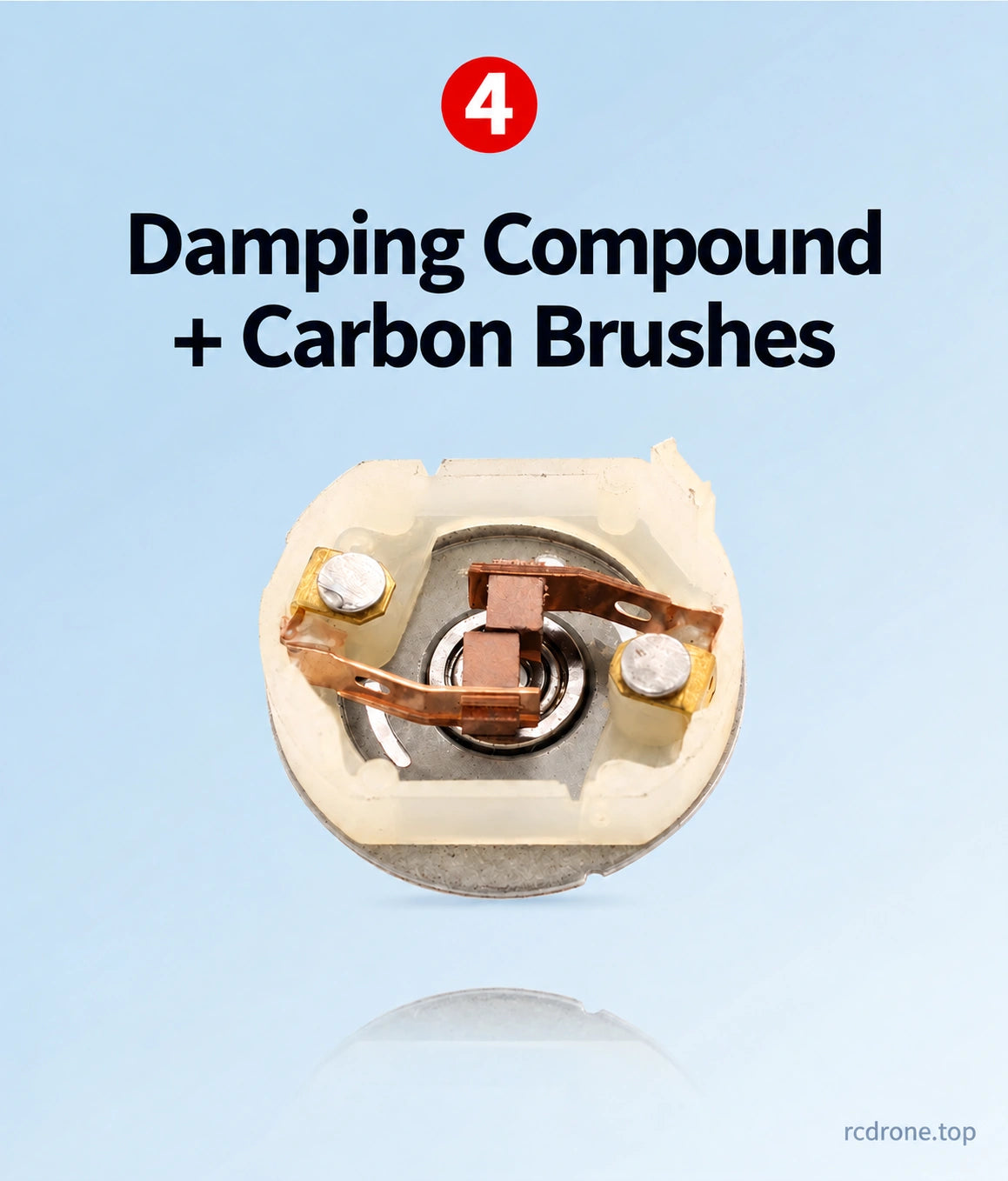

Carbon-brush construction and damping compound reference
कार्बन-ब्रश निर्माण और डैम्पिंग यौगिक संदर्भ

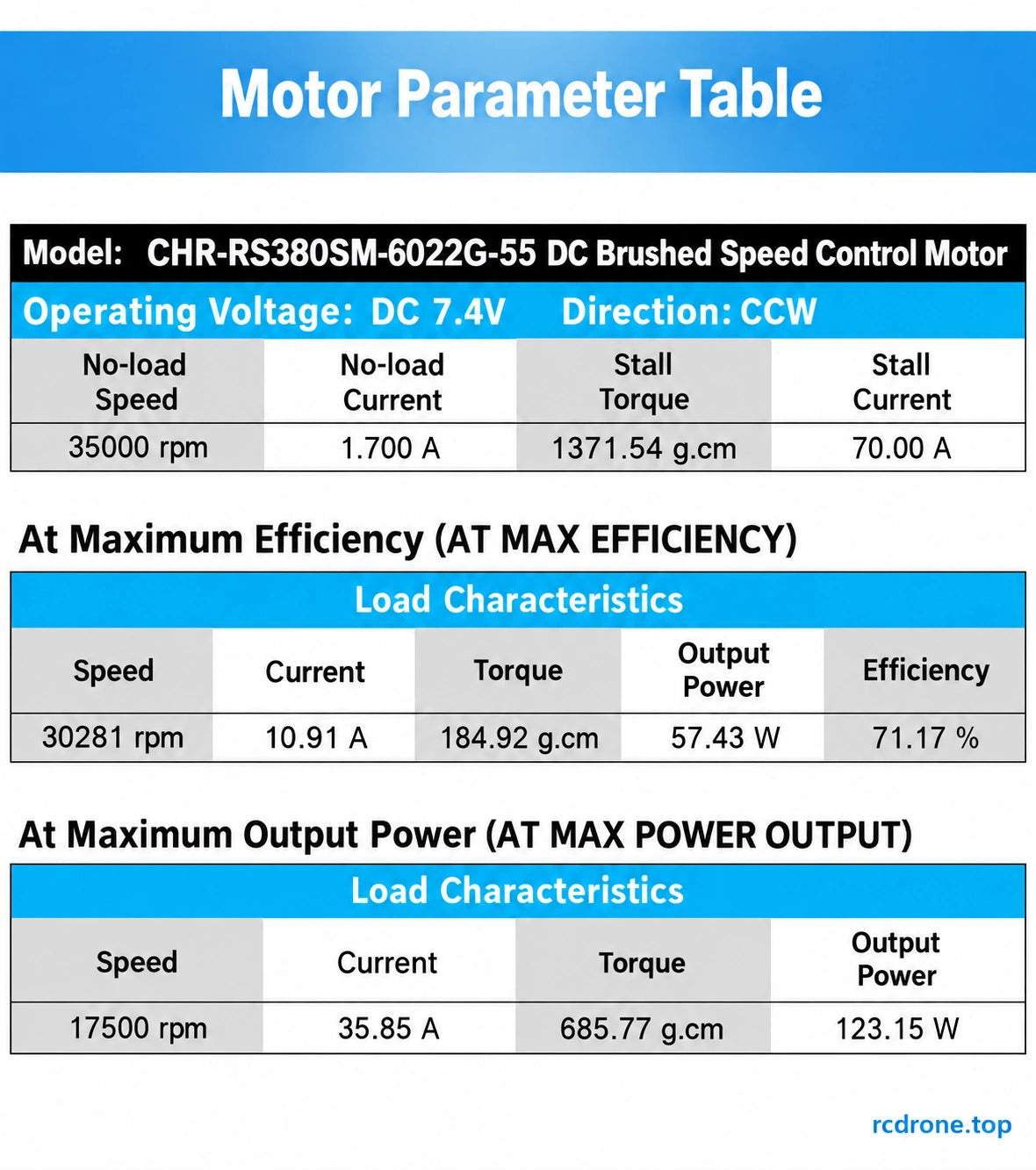

7.4V CCW test points;maximum-efficiency and maximum-output conditions are separate
7.4V CCW परीक्षण बिंदु; अधिकतम दक्षता और अधिकतम आउटपुट स्थितियाँ अलग हैं

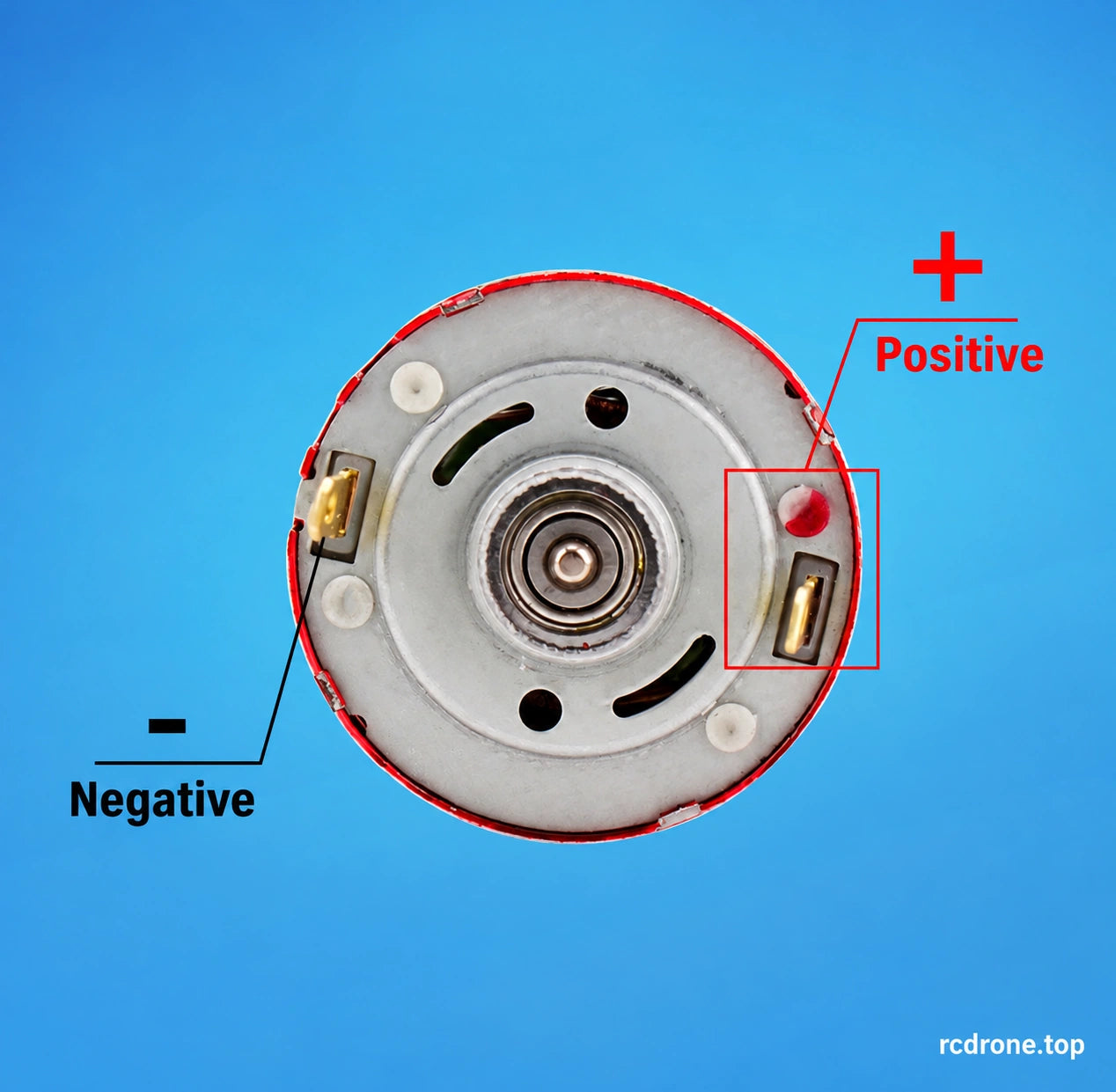

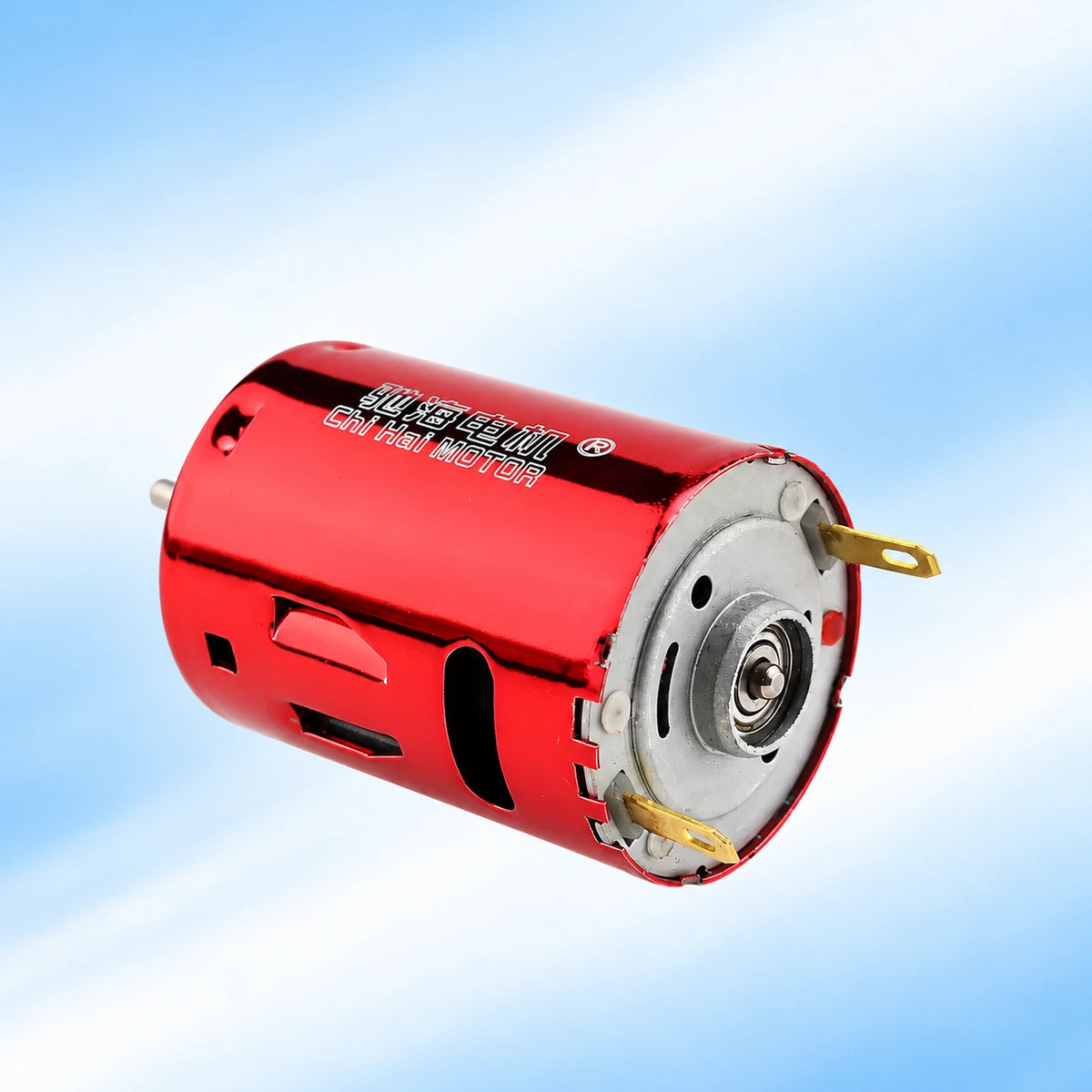

Rear terminal polarity reference with RED+ mark
पीछे के टर्मिनल ध्रुवता संदर्भ RED+ चिह्न के साथ
