Overview

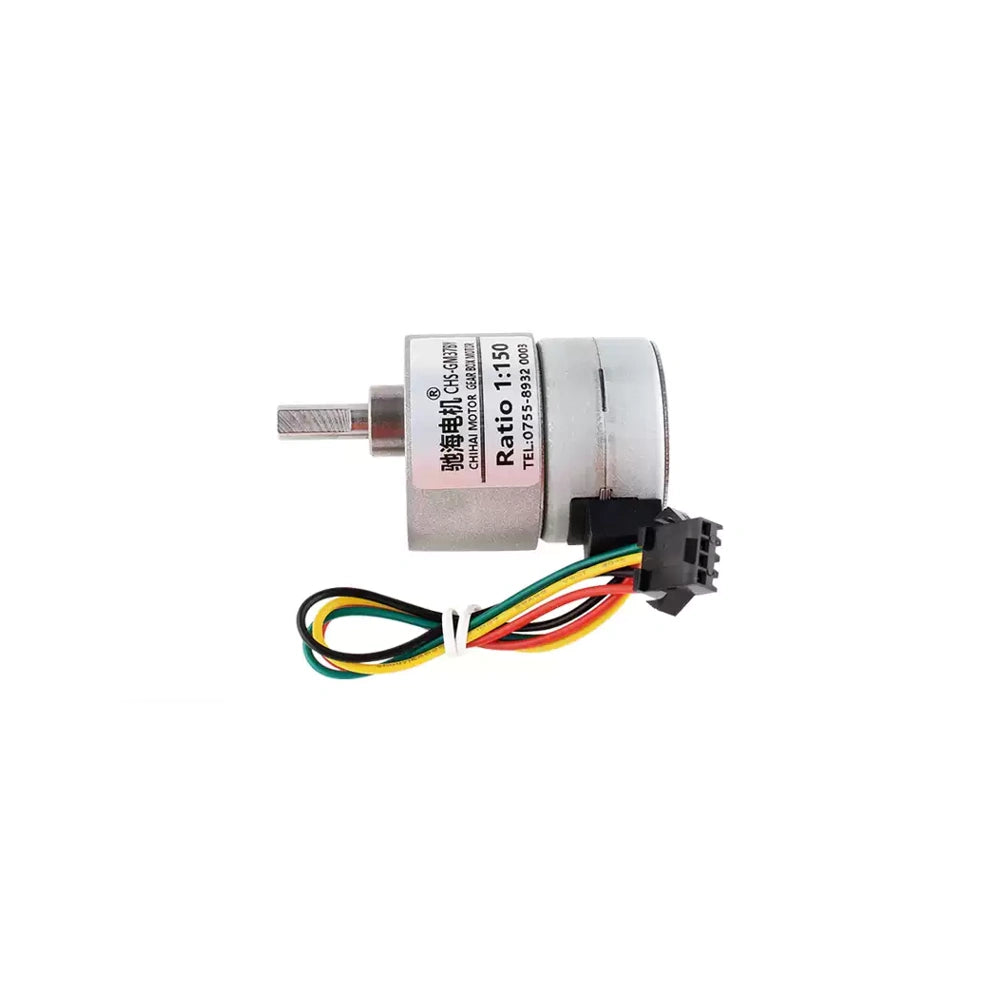

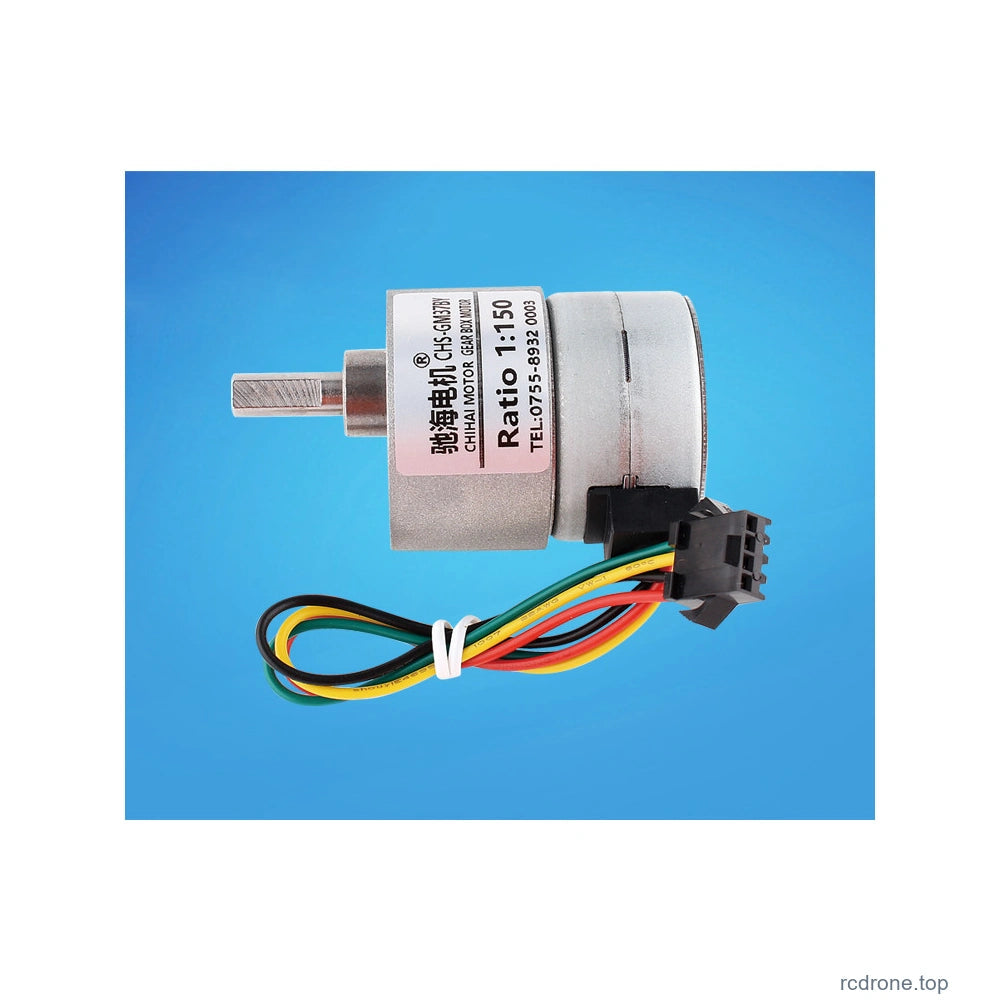

CHIHAI MOTOR CHS-GM 37BY एक 37 मिमी गियर स्टेपर मोटर है जिसमें दो-चरण, चार-तार बाइपोलर संचालन और 6 मिमी D-आकार का आउटपुट शाफ्ट है। कॉम्पैक्ट पोजिशनिंग मैकेनिज्म के लिए दस में से एक कमी अनुपात और मोटर-केवल या माउंटिंग-ब्रैकेट पैकेज का चयन करें।
विशेषताएँ
- धातु के गियर्स और तांबे की मोटर वाइंडिंग।
- सुसंगत बाइपोलर स्टेपर ड्राइवर के माध्यम से डिस्क्रीट स्टेप नियंत्रण और उलटा घुमाव।

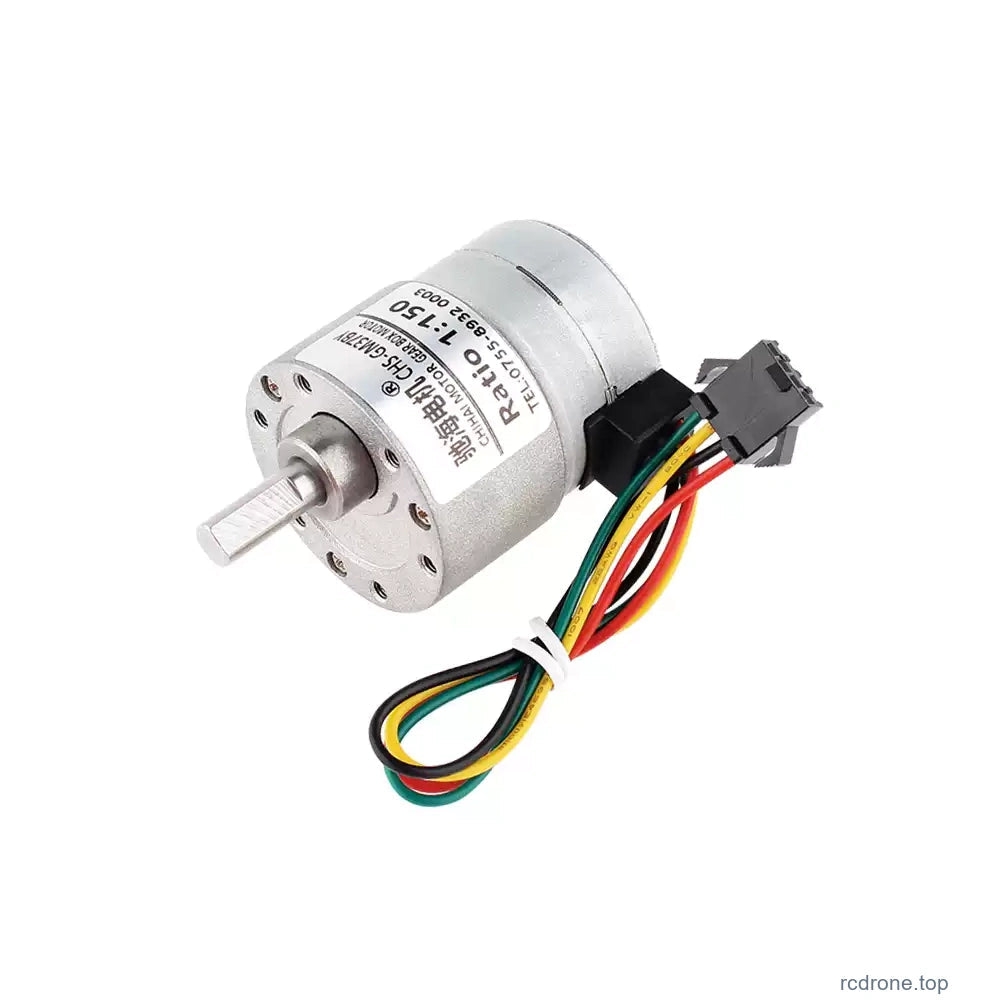

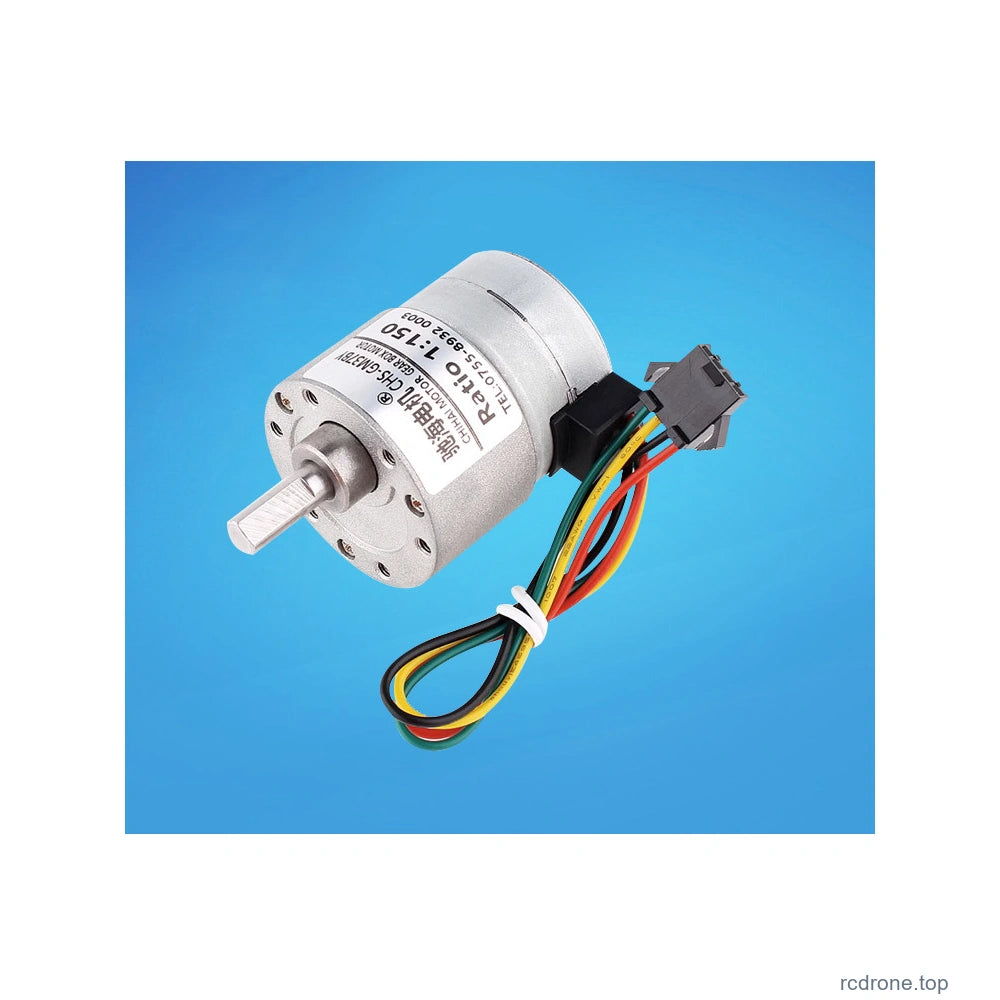

- D-आकार का शाफ्ट और छह सामने माउंटिंग छिद्र।

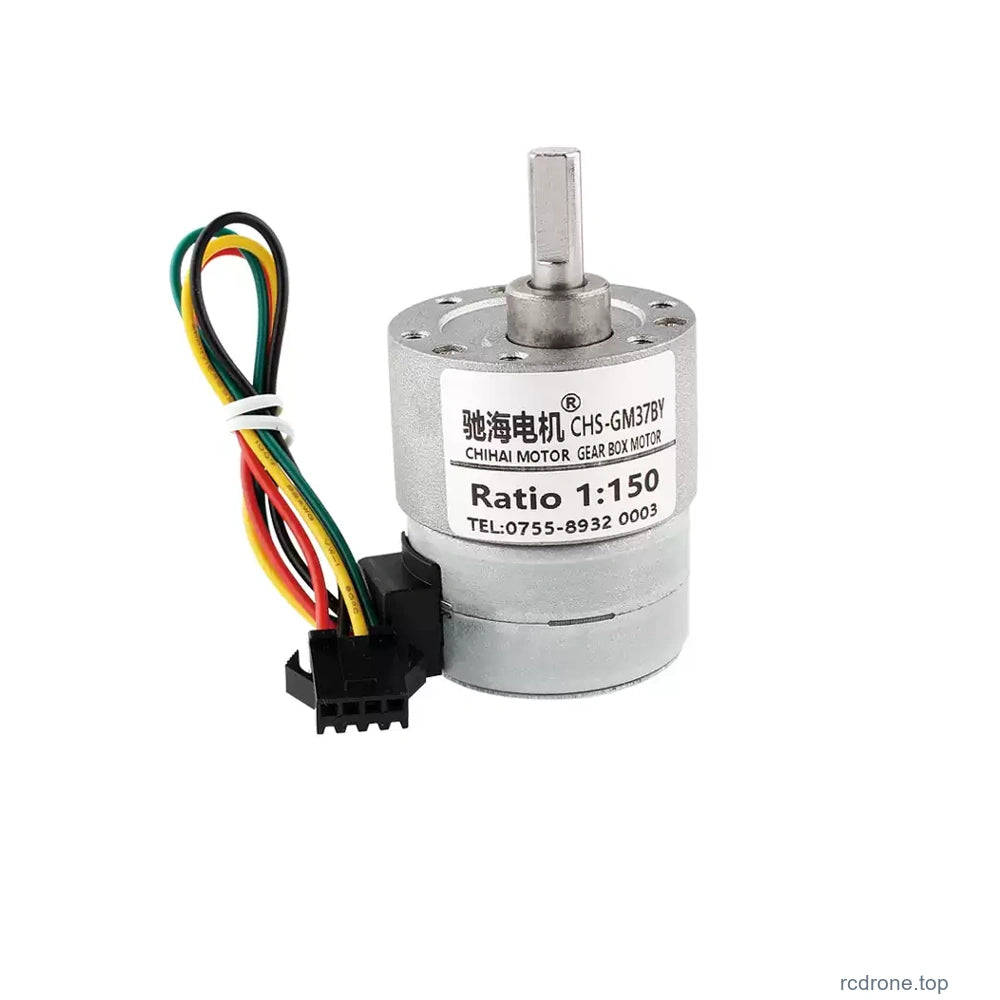

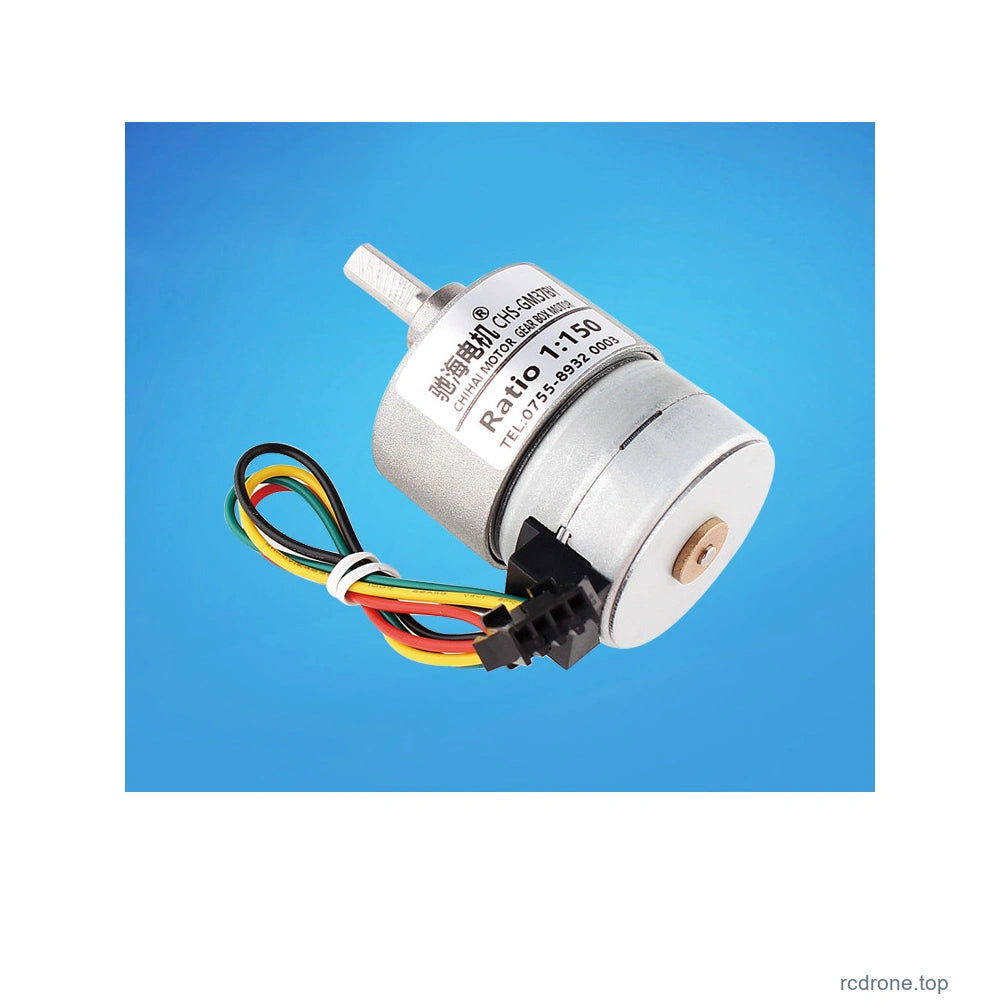

- चार-पिन लीड जोड़ी, वैकल्पिक माउंटिंग ब्रैकेट के साथ।

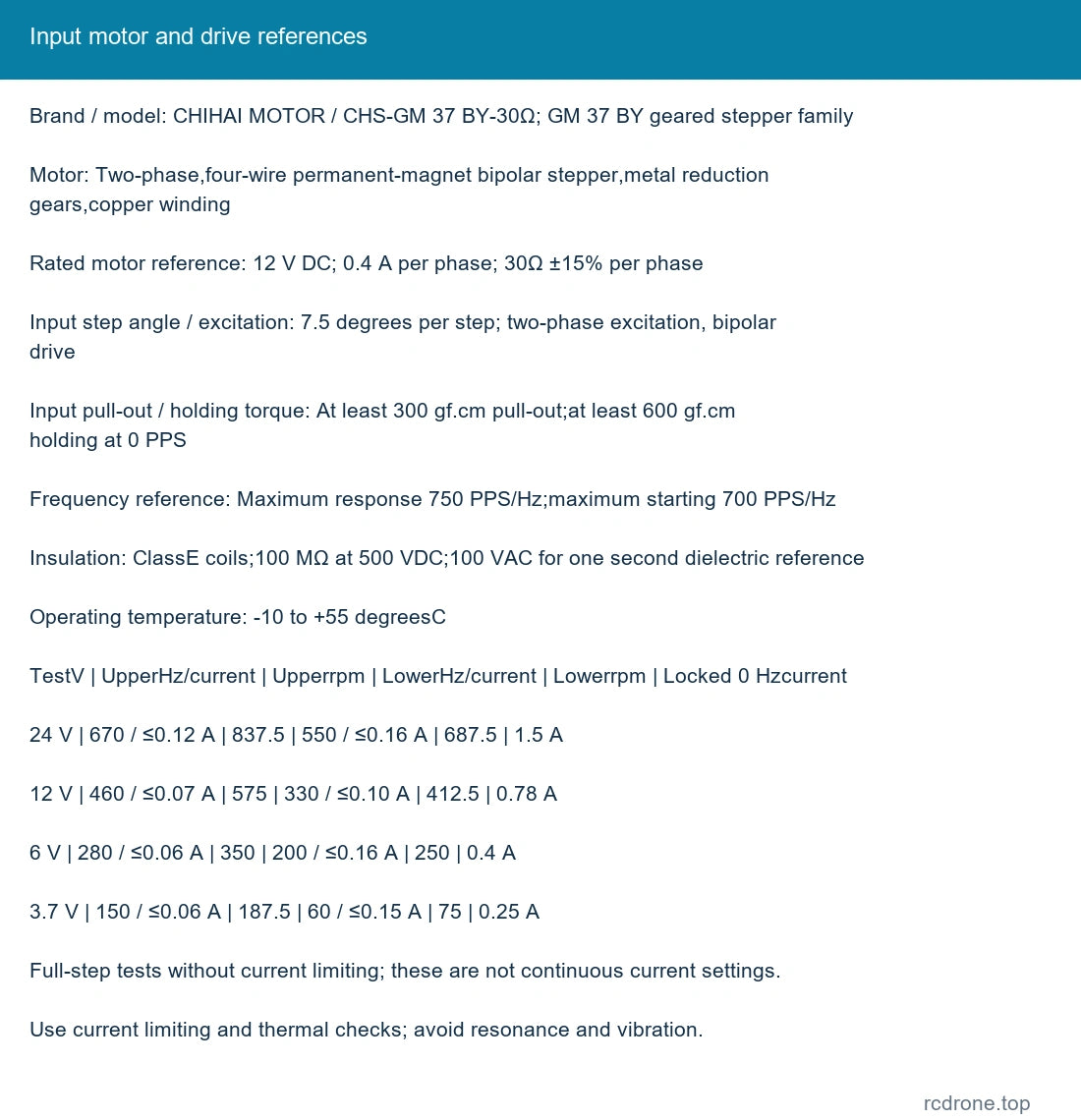

विशेषताएँ
| ब्रांड / मॉडल | CHIHAI MOTOR / CHS-GM 37BY-30Ω; GM 37BY गियर्ड स्टेपर परिवार |
| मोटर | दो-चरण, चार-तार स्थायी-चुंबक द्विध्रुवीय स्टेपर, धातु की कमी गियर्स, तांबे की लपेटन |
| रेटेड मोटर संदर्भ | 12 V DC; प्रति चरण 0.4 A; प्रति चरण 30Ω ±15% |
| इनपुट स्टेप कोण / उत्तेजना | प्रति स्टेप 7.5 डिग्री; दो-चरण उत्तेजना, द्विध्रुवीय ड्राइव |
| इनपुट पुल-आउट / होल्डिंग टॉर्क | कम से कम 300gf.cm पुल-आउट; कम से कम 600gf.cm holding at 0PPS |
| फ्रीक्वेंसी संदर्भ | अधिकतम प्रतिक्रिया 750PPS/Hz; अधिकतम प्रारंभ 700PPS/Hz |
| इंसुलेशन | क्लासE कॉइल; 100MΩ पर 500VDC; 100VAC एक सेकंड के लिए डाईइलेक्ट्रिक संदर्भ |
| ऑपरेटिंग तापमान | -10 से +55 डिग्रीC |

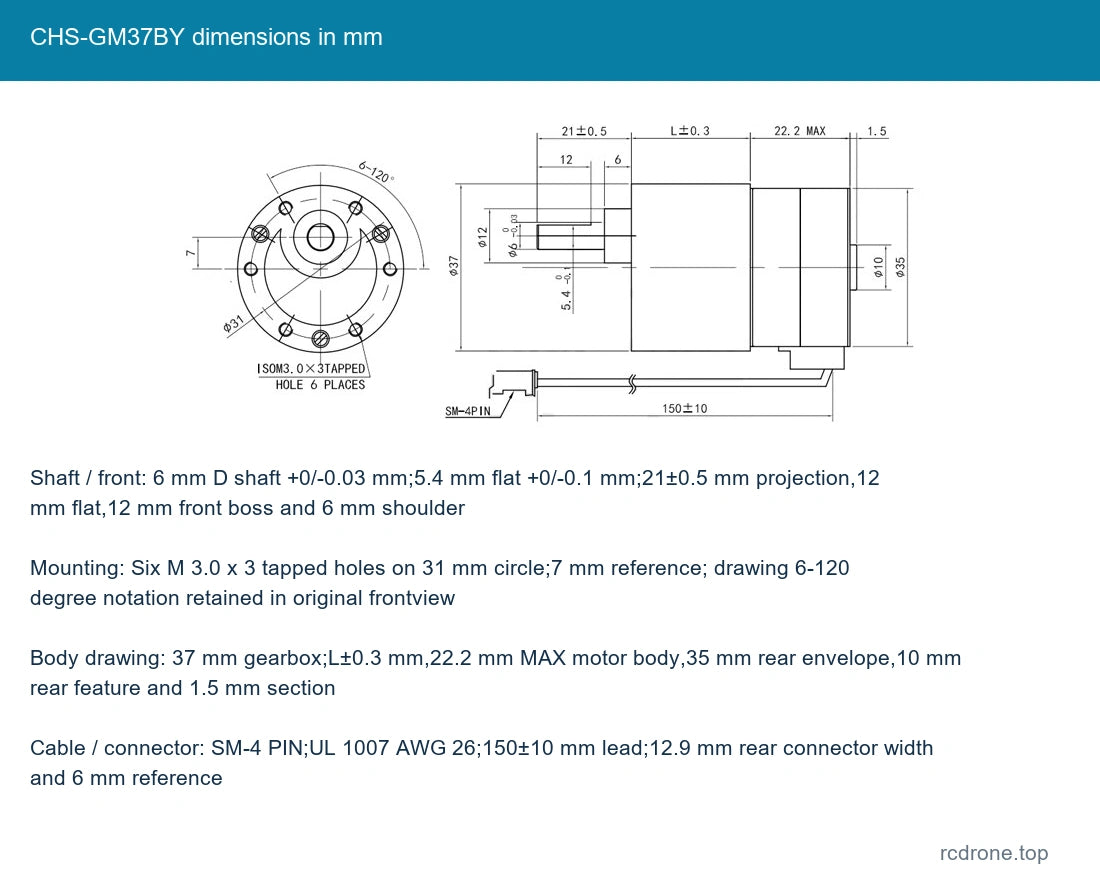

| शाफ्ट / फ्रंट | 6 मिमी D शाफ्ट +0/-0.03 मिमी; 5.4 मिमी फ्लैट +0/-0.1 मिमी; 21±0.5 मिमी प्रक्षिप्ति, 12 मिमी फ्लैट, 12 मिमी फ्रंट बॉस और 6 मिमी कंधा |
| माउंटिंग | 31 मिमी सर्कल पर छह M 3.0 x 3 टैप किए गए छिद्र; 7 मिमी संदर्भ; ड्राइंग 6-120डिग्री नोटेशन मूल फ्रंटव्यू में बनाए रखा गया |
| बॉडी ड्राइंग | 37 मिमी गियरबॉक्स; L±0.3 मिमी, 22.2 मिमी MAX मोटर बॉडी, 35 मिमी रियर एनवेलप, 10 मिमी रियर फीचर और 1.5 मिमी अनुभाग |
| केबल / कनेक्टर | SM-4PIN; UL 1007 AWG 26; 150±10 मिमी लीड; 12.9 मिमी रियर कनेक्टर चौड़ाई और 6 मिमी संदर्भ |
| भार | लगभग 165–200 ग्राम मोटर संदर्भ, अनुपात पर निर्भर |

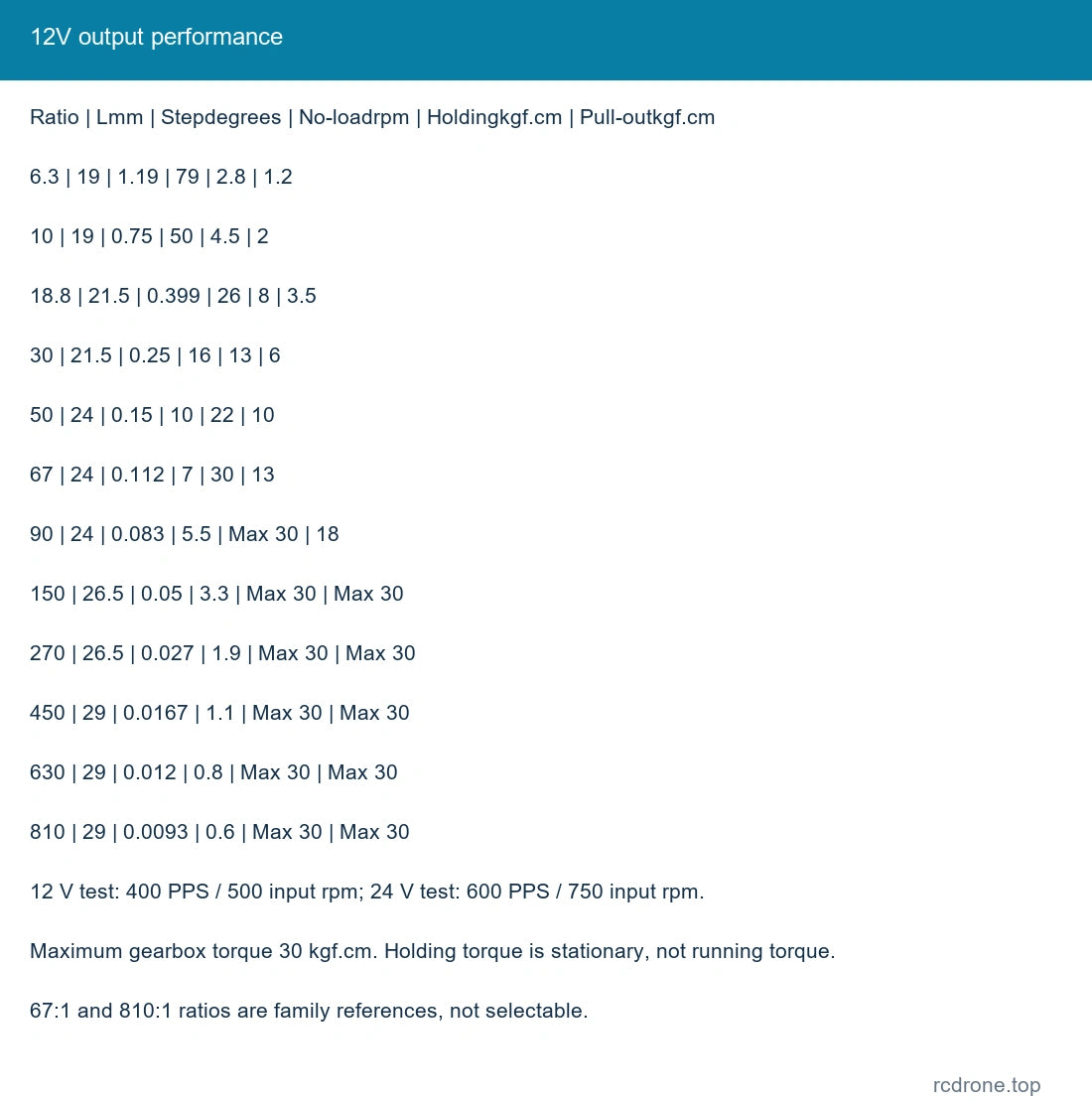

12 V पर आउटपुट प्रदर्शन
परीक्षण की स्थिति: 12 V DC, 400PPS/Hz, इनपुट मोटर 500 rpm। होल्डिंग टॉर्क एक स्थिर मान है और स्टेपिंग करते समय पुल-आउट टॉर्क से भिन्न होता है।
| अनुपात : 1 | गियरबॉक्स Lmm | आउटपुट स्टेप डिग्री | नो-लोड rpm | होल्डिंग kgf.cm | पुल-आउट kgf.cm |
|---|---|---|---|---|---|
| 6.3 | 19 | 1.19 | 79 | 2.8 | 1.2 |
| 10 | 19 | 0.75 | 50 | 4.5 | 2 |
| 18.8 | 21.5 | 0.399 | 26 | 8 | 3.5 |
| 30 | 21.5 | 0.25 | 16 | 13 | 6 |
| 50 | 24 | 0.15 | 10 | 22 | 10 |
| 67 | 24 | 0.112 | 7 | 30 | 13 |
| 90 | 24 | 0.083 | 5.5 | अधिकतम 30 | 18 |
| 150 | 26.5 | 0.05 | 3.3 | अधिकतम 30 | अधिकतम 30 |
| 270 | 26.5 | 0.027 | 1.9 | अधिकतम 30 | अधिकतम 30 |
| 450 | 29 | 0.0167 | 1.1 | अधिकतम 30 | अधिकतम 30 |
| 630 | 29 | 0.012 | 0.8 | अधिकतम 30 | अधिकतम 30 |
| 810 | 29 | 0.0093 | 0.6 | अधिकतम 30 | अधिकतम 30 |

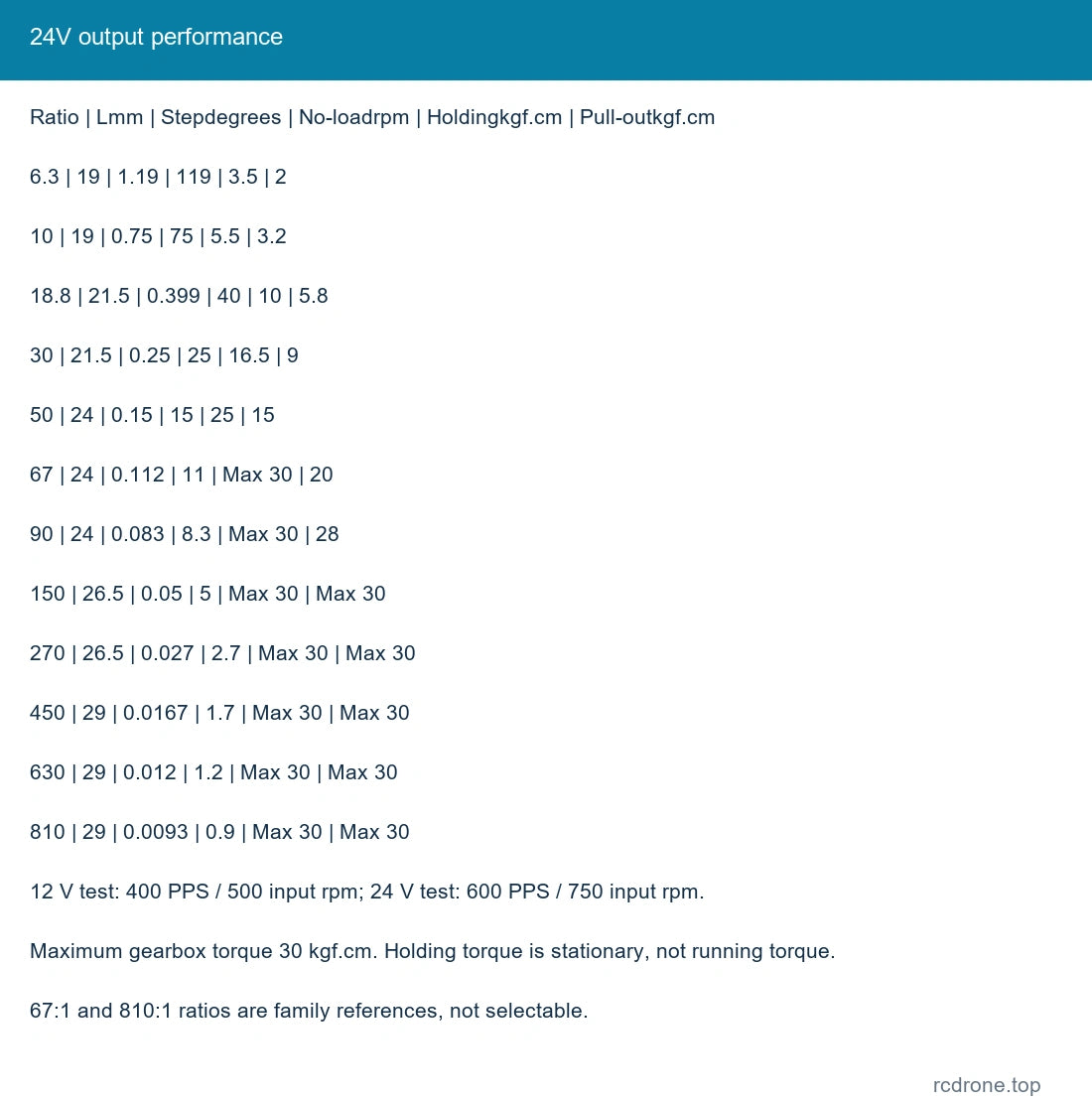

24 V पर आउटपुट प्रदर्शन
परीक्षण की स्थिति: 24 V DC, 600PPS/Hz, इनपुट मोटर 750 rpm। उपयुक्त ड्राइवर और करंट सीमाओं का उपयोग करें; 24 V एक परीक्षण/ड्राइव स्थिति है न कि एक दूसरा चयन योग्य मोटर विंडिंग।
| अनुपात : 1 | गियरबॉक्स Lmm | आउटपुट स्टेप डिग्री | नो-लोड rpm | होल्डिंग kgf.cm | पुल-आउट kgf.cm |
|---|---|---|---|---|---|
| 6.3 | 19 | 1.19 | 119 | 3.5 | 2 |
| 10 | 19 | 0.75 | 75 | 5.5 | 3.2 |
| 18.8 | 21.5 | 0.399 | 40 | 10 | 5.8 |
| 30 | 21.5 | 0.25 | 25 | 16.5 | 9 |
| 50 | 24 | 0.15 | 15 | 25 | 15 |
| 67 | 24 | 0.112 | 11 | अधिकतम 30 | 20 |
| 90 | 24 | 0.083 | 8.3 | अधिकतम 30 | 28 |
| 150 | 26.5 | 0.05 | 5 | अधिकतम 30 | अधिकतम 30 |
| 270 | 26.5 | 0.027 | 2.7 | अधिकतम 30 | अधिकतम 30 |
| 450 | 29 | 0.0167 | 1.7 | अधिकतम 30 | अधिकतम 30 |
| 630 | 29 | 0.012 | 1.2 | अधिकतम 30 | अधिकतम 30 |
| 810 | 29 | 0.0093 | 0.9 | अधिकतम 30 | अधिकतम 30 |
अधिकतम अनुमत गियरबॉक्स टॉर्क 30kgf.cm है। अनुपात 67: 1 और 810: 1 पारिवारिक संदर्भ हैं और इन्हें चयनित नहीं किया जा सकता। निरंतर चलने वाले टॉर्क के रूप में स्थिर धारण करने वाले आंकड़े का उपयोग न करें।
ड्राइव और रेज़ोनेंस संदर्भ
मोटर 12 V पर रेटेड है। नीचे दिए गए 3.7–24 V ड्राइव संदर्भ पूर्ण-चरण उत्तेजना और बिना करंट लिमिटिंग के स्टेपर-मोटर परीक्षक का उपयोग करके मापे गए थे।वे संचालन-खिड़की परीक्षणों का वर्णन करते हैं, निरंतर चरण-धारा सेटिंग्स की सिफारिश नहीं की जाती है। एक उपयुक्त द्विध्रुवीय चालक, धारा सीमित करने और तापीय जांच का उपयोग करें; एक विंडिंग पर सीधे DC लागू न करें। संचालन आवृत्ति को अनुनाद और अत्यधिक कंपन से बचना चाहिए।
| परीक्षण आपूर्ति | ऊपरी आवृत्ति Hz / परीक्षण धारा | ऊपरी पर इनपुट rpm | निम्न आवृत्ति Hz / परीक्षण धारा | निम्न पर इनपुट rpm | 0Hz पर लॉक की गई धारा |
|---|---|---|---|---|---|
| 24 V | 670 / ≤0.12 A | 837.5 | 550 / ≤0.16 A | 687.5 | 1.5 A |
| 12 V | 460 / ≤0.07 A | 575 | 330 / ≤0.10 A | 412.5 | 0.78 A |
| 6 V | 280 / ≤0.06 A | 350 | 200 / ≤0.16 A | 250 | 0.4 A |
| 3.7 V | 150 / ≤0.06 A | 187.5 | 60 / ≤0.15 A | 75 | 0.25 A |

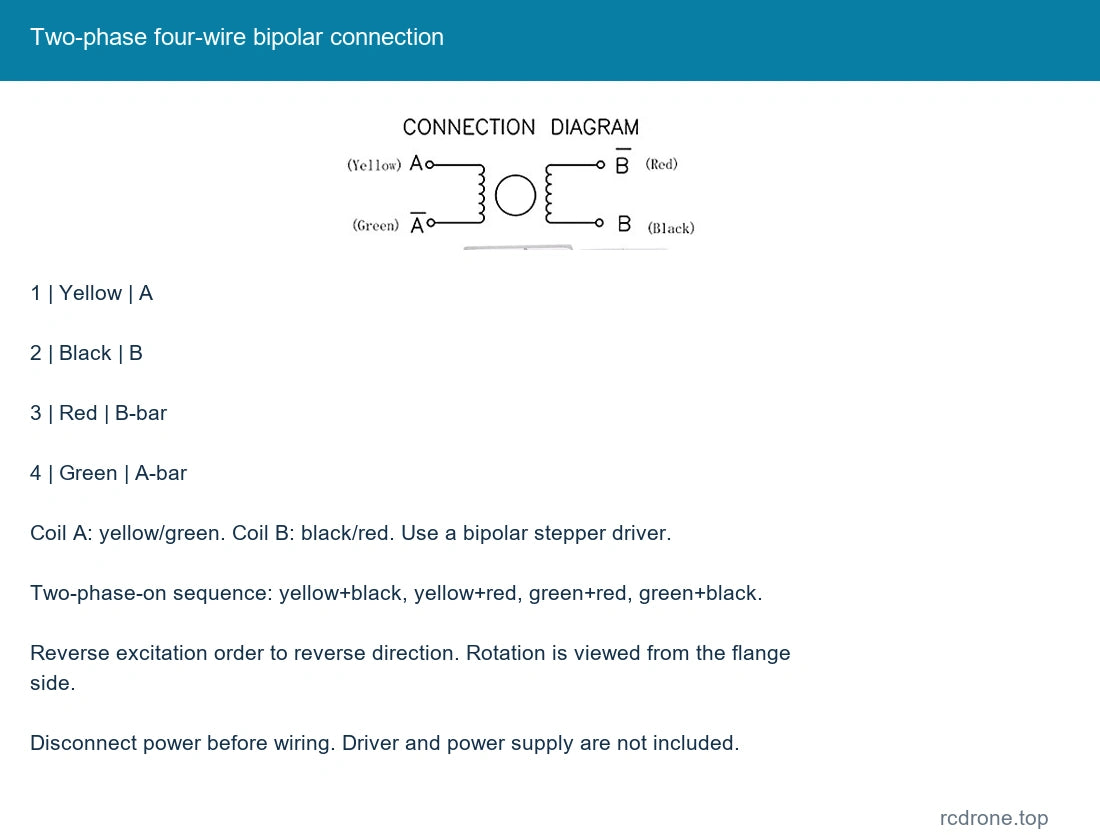

चार-तार कनेक्शन
| पिन | तार | फेज |
|---|---|---|
| 1 | पीला | A |
| 2 | काला | B |
| 3 | लाल | B-बार |
| 4 | हरा | A-बार |
पीला/हरा A वाइंडिंग बनाते हैं; काला/लाल B वाइंडिंग बनाते हैं। प्रत्येक कॉइल जोड़ी को एक ड्राइवर फेज पर रखें। घुमाव को उलटने के लिए उत्तेजना क्रम को उलटें। घुमाव संदर्भ फ्लैंज साइड से देखा जाता है। चार-राज्य, दो-फेज-ऑन अनुक्रम पीला+काला, पीला+लाल, हरा+लाल, हरा+काला है; विपरीत दिशा के लिए क्रम को उलटें।पावर को डिस्कनेक्ट करें इससे पहले कि कनेक्शन बदलें।

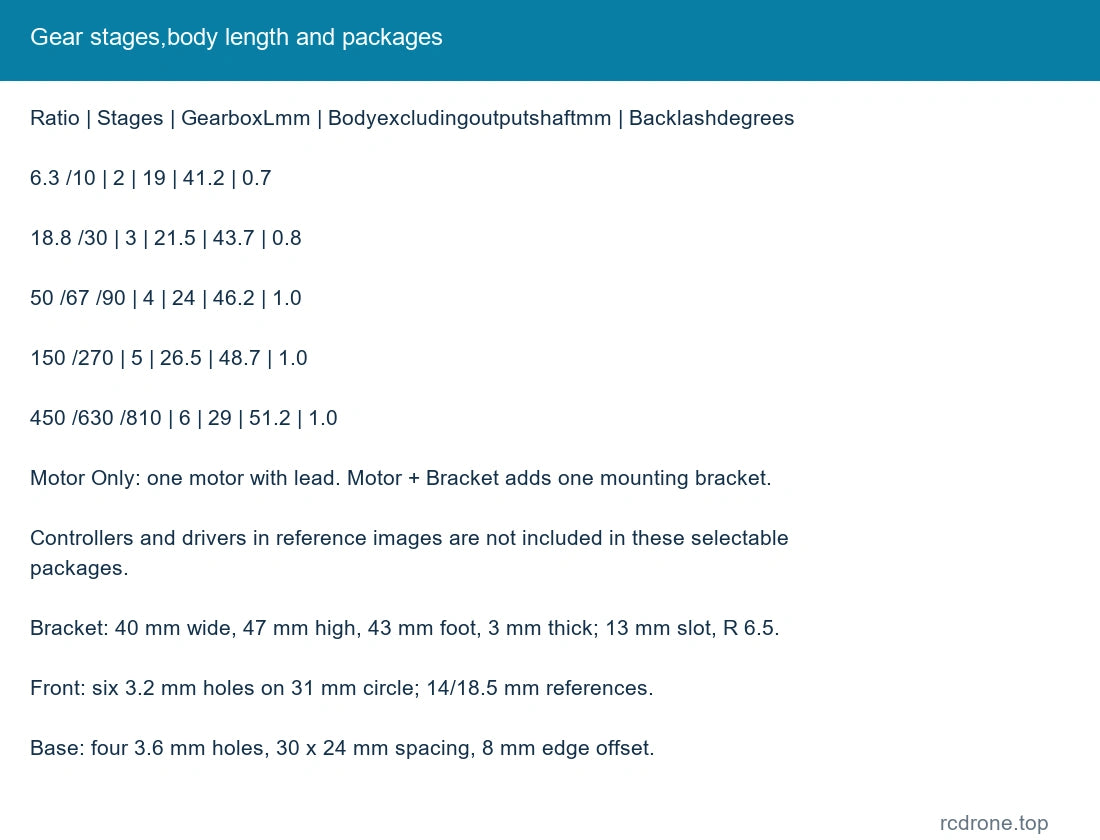

यांत्रिक फिट
| अनुपात समूह | गियर चरण | गियरबॉक्स Lmm | आउटपुट शाफ्ट को छोड़कर शरीर की लंबाई मिमी | बैकलैश संदर्भ डिग्री |
|---|---|---|---|---|
| 6.3 /10 | 2 | 19 | 41.2 | 0.7 |
| 18.8 /30 | 3 | 21.5 | 43.7 | 0.8 |
| 50 /67 /90 | 4 | 24 | 46.2 | 1.0 |
| 150 /270 | 5 | 26.5 | 48.7 | 1.0 |
| 450 /630 /810 | 6 | 29 | 51.2 | 1.0 |
स्थापना से पहले शाफ्ट प्रक्षिप्ति, सपाट, माउंटिंग छिद्र, स्क्रू गहराई और केबल क्लियरेंस की जांच करें। स्क्रू को आंतरिक गियर्स से दूर रखें और स्थिति में गियरबॉक्स बैकलैश के लिए अनुमति दें। ब्रैकेट का संदर्भ 40 मिमी चौड़ाई, 47 मिमी ऊँचाई, 43 मिमी पैर की लंबाई, 3 मिमी मोटाई, 13 मिमी स्लॉटेड ओपनिंग के साथ R 6.5 अंत, 31 मिमी फ्रंट-होल सर्कल जिसमें छह 3.2 मिमी छिद्र, 14 मिमी और 18.5 मिमी फ्रंट फीचर्स, चार 3.6 मिमी बेस छिद्र 30x 24 मिमी और 8 मिमी किनारे के ऑफसेट के साथ है।
अनुप्रयोग
छोटे रोबोट तंत्र, स्थिति प्रयोग, लाइन-फॉलोइंग या संतुलन-वाहन विकास, कैमरा-जिब गति और कॉम्पैक्ट मोटराइज्ड फिक्स्चर जहां चुना गया स्टेप रेट, टॉर्क, बैकलैश और शाफ्ट अनुप्रयोग के लिए उपयुक्त हैं। एक पूर्ण वाहन, रोबोट या गति प्लेटफ़ॉर्म शामिल नहीं है।
क्या शामिल है

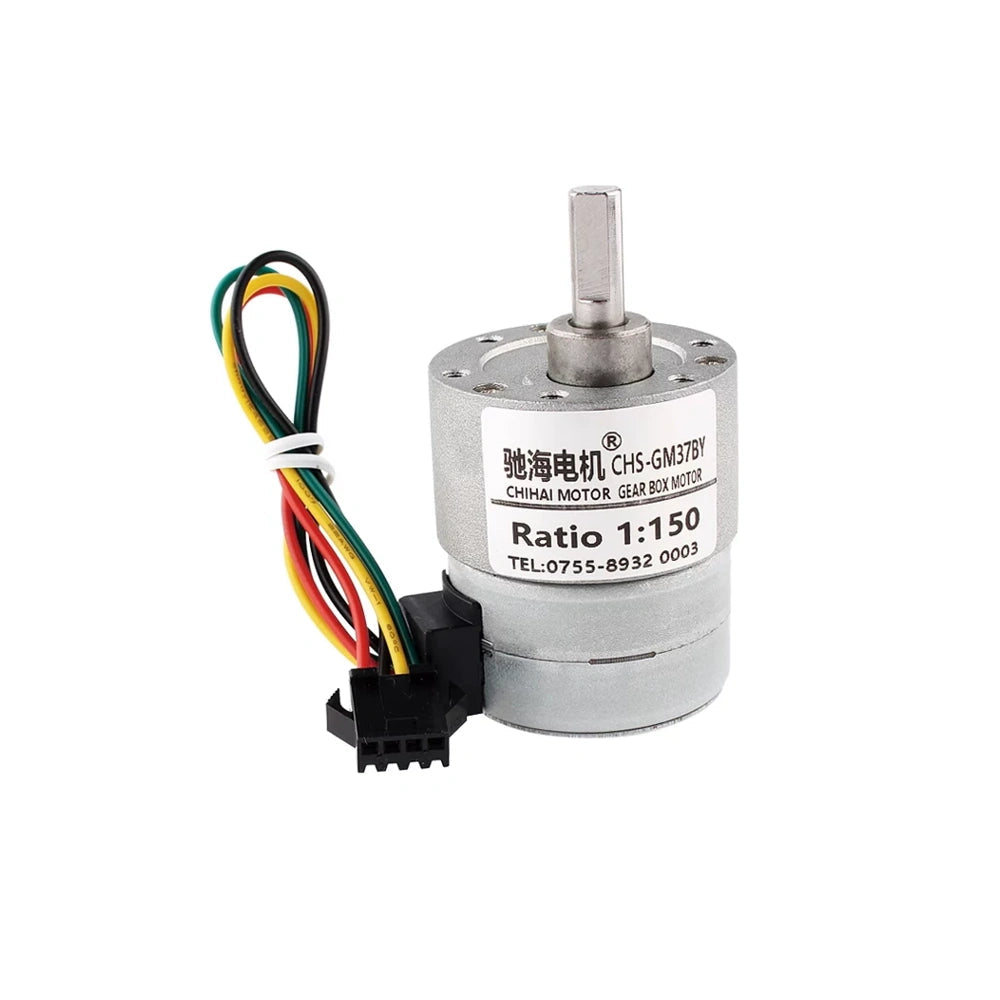

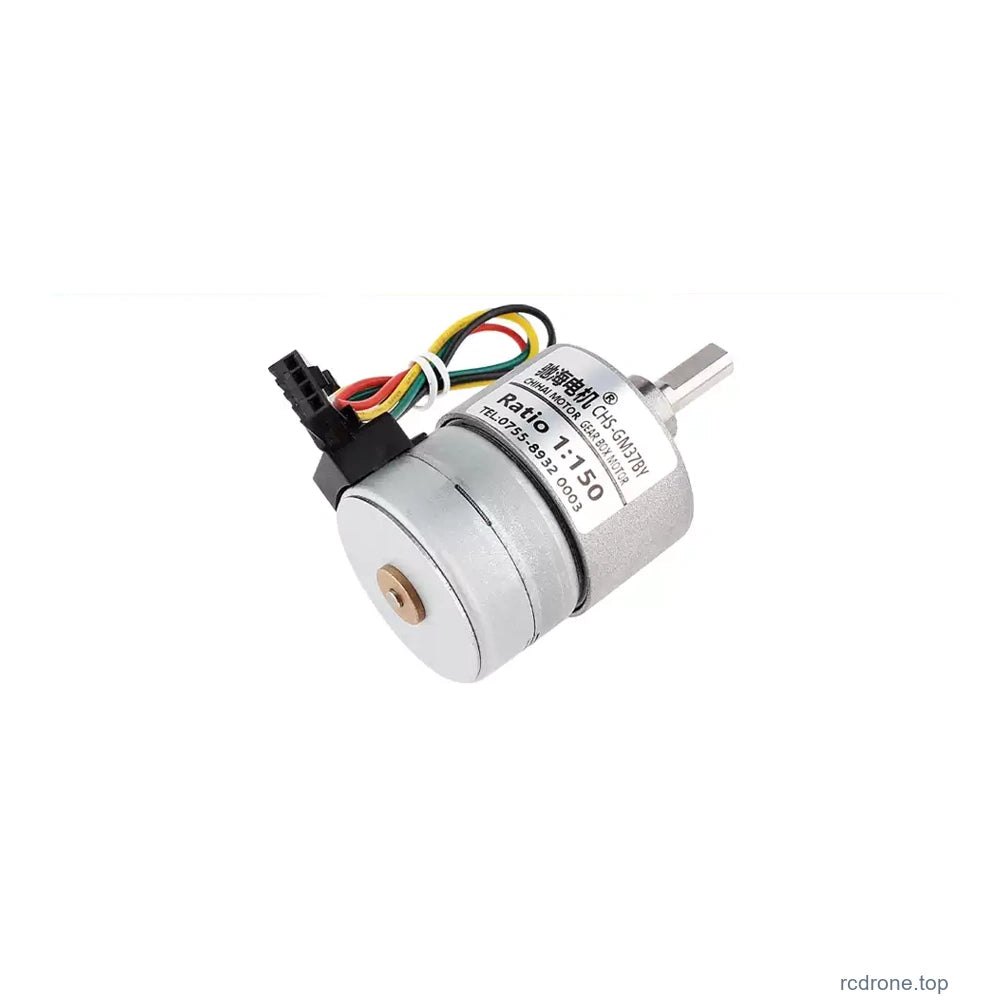

- केवल मोटर: एक चयनित-निष्पादन गियर स्टेपर मोटर चार-तार लीड के साथ।

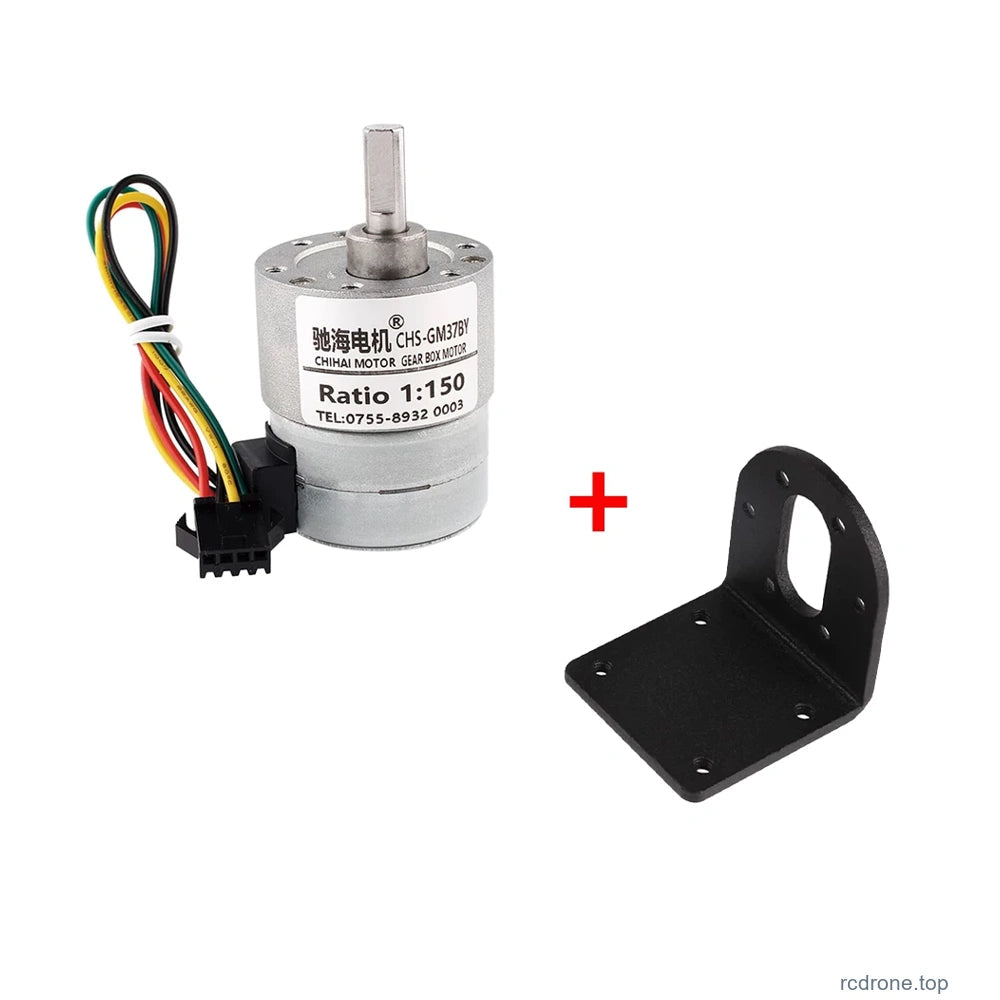

- मोटर + ब्रैकेट: एक चयनित मोटर/लीड और एक माउंटिंग ब्रैकेट।
एक प्रोग्रामेबल कंट्रोलर, ड्राइवर बोर्ड और पावर सप्लाई किसी भी चयनित पैकेज में शामिल नहीं हैं। कंट्रोलर छवियाँ केवल वैकल्पिक एकीकरण उदाहरण दिखाती हैं।
अक्सर पूछे जाने वाले प्रश्न
क्या यह मोटर सीधे 12 V कनेक्शन से चलती है?
नहीं। दो वाइंडिंग जोड़ों को अनुक्रम में सक्रिय करने के लिए एक संगत बायपोलर स्टेपर ड्राइवर का उपयोग करें।
क्या एक प्रोग्रामेबल ड्राइवर शामिल है?
नहीं। चयनित पैकेज में मोटर, या मोटर और ब्रैकेट शामिल हैं।
क्या होल्डिंग टॉर्क को रनिंग टॉर्क के रूप में उपयोग किया जा सकता है?
नहीं। इच्छित स्टेपिंग स्थिति पर पुल-आउट टॉर्क का उपयोग करें, और 30kgf.cm गियरबॉक्स सीमा के भीतर रहें।
