CHIHAI दो-चरण स्टेपर मोटर ड्राइवर डिस्प्ले और रेसिप्रोकेटिंग नियंत्रण के साथ

CHIHAI MOTOR STEPCon V1.1 मोटर कंट्रोलर एक संगत दो-चरण, चार-तार वाले स्टेपर मोटर को संचालित करता है जिसमें दो अंकों की गति-स्तर डिस्प्ले, स्थानीय बटन और प्रोग्राम करने योग्य पलटने वाली गति होती है। बाहरी पल्स, दिशा और सक्षम नियंत्रण के लिए एक PLC-इंटरफेस संस्करण चुनें, या स्थानीय-नियंत्रण संस्करण; दोनों एक नग्न बोर्ड या एक आवरण के साथ उपलब्ध हैं।

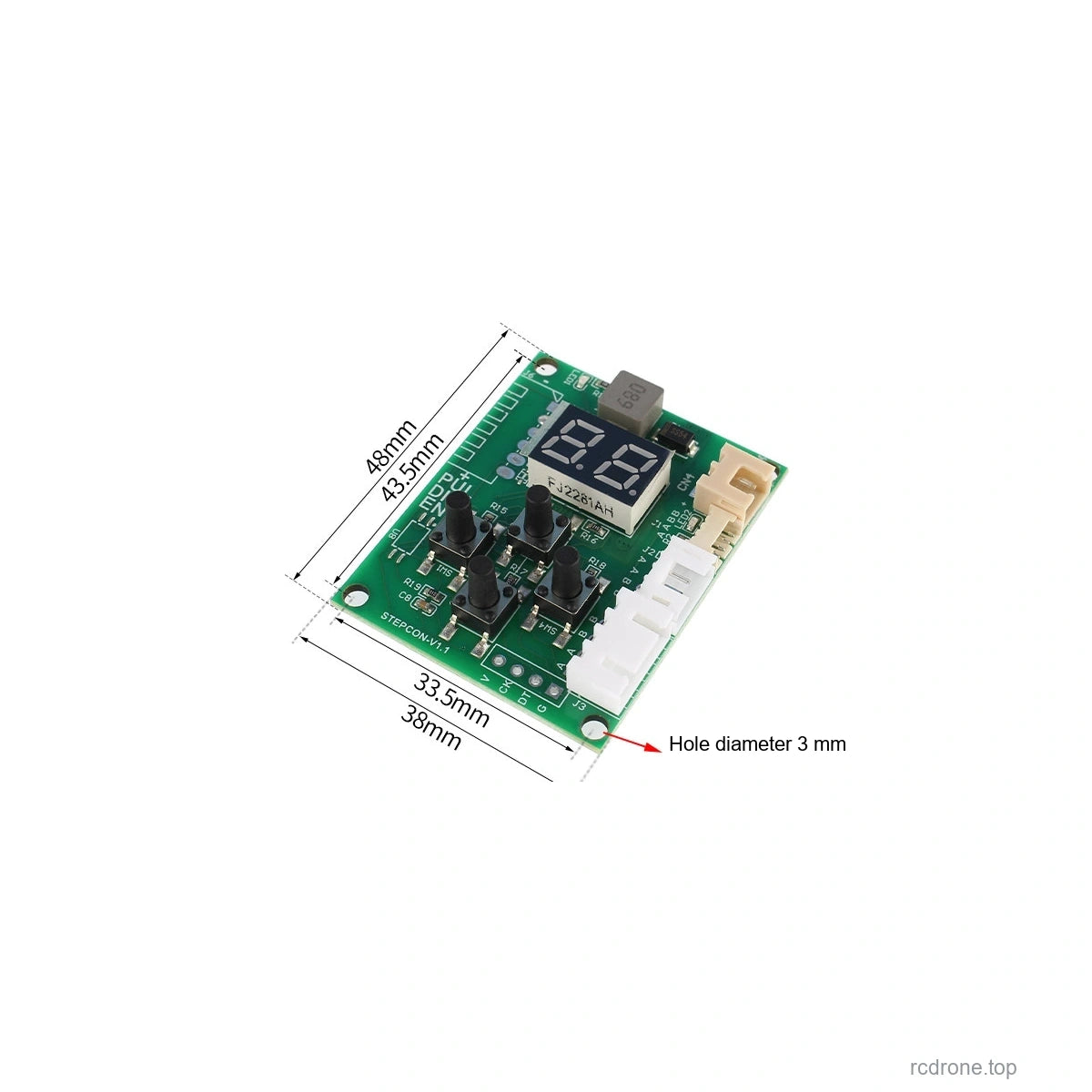

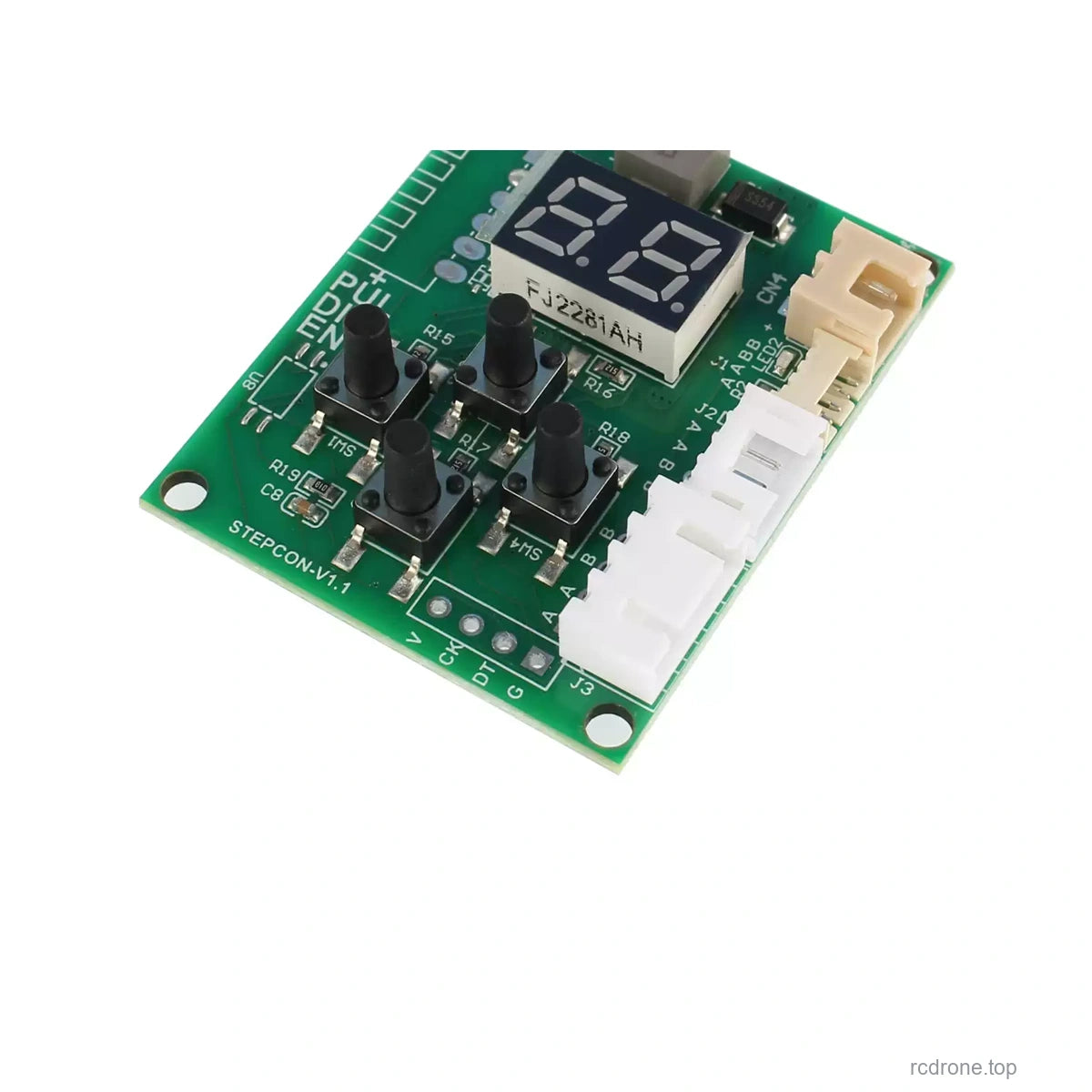

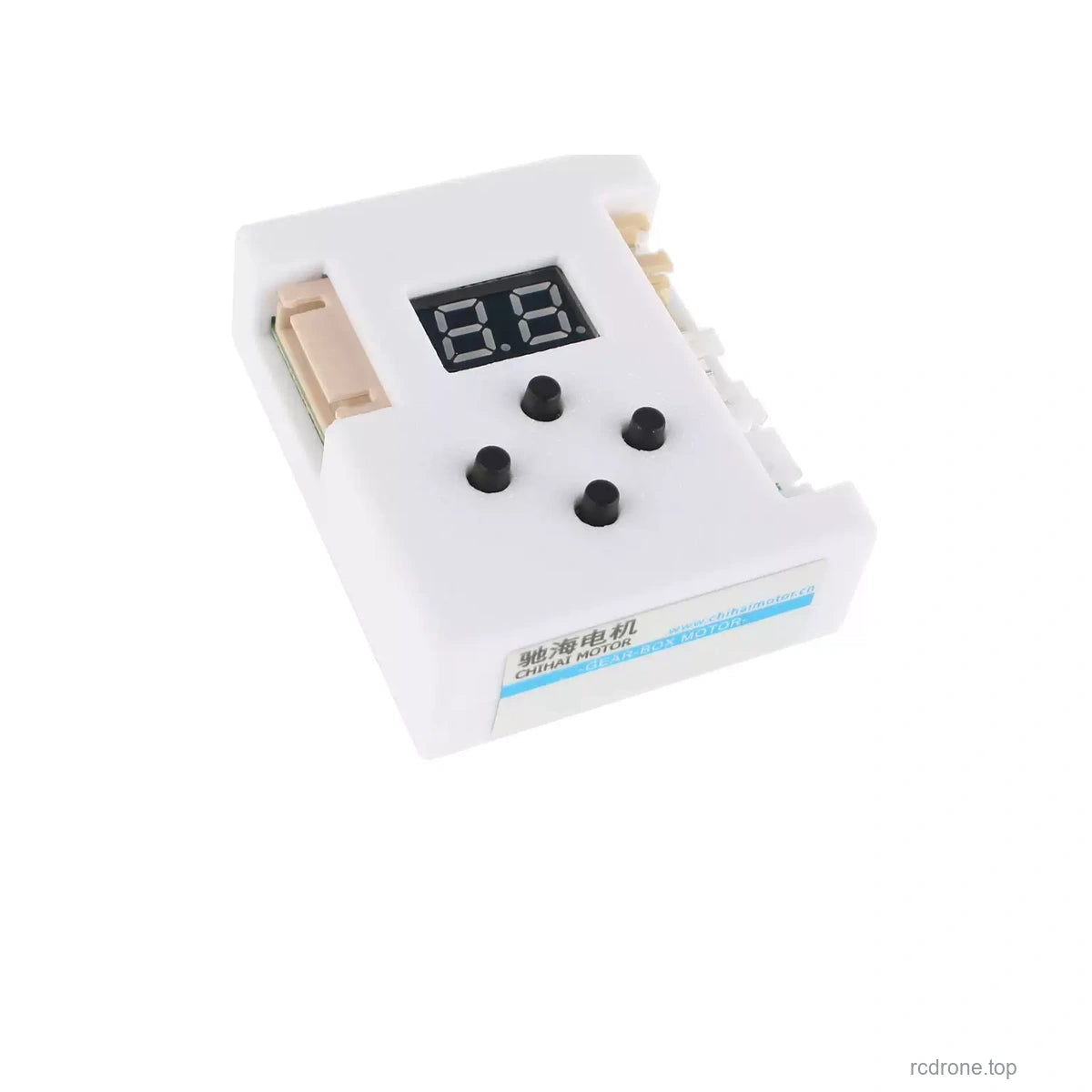

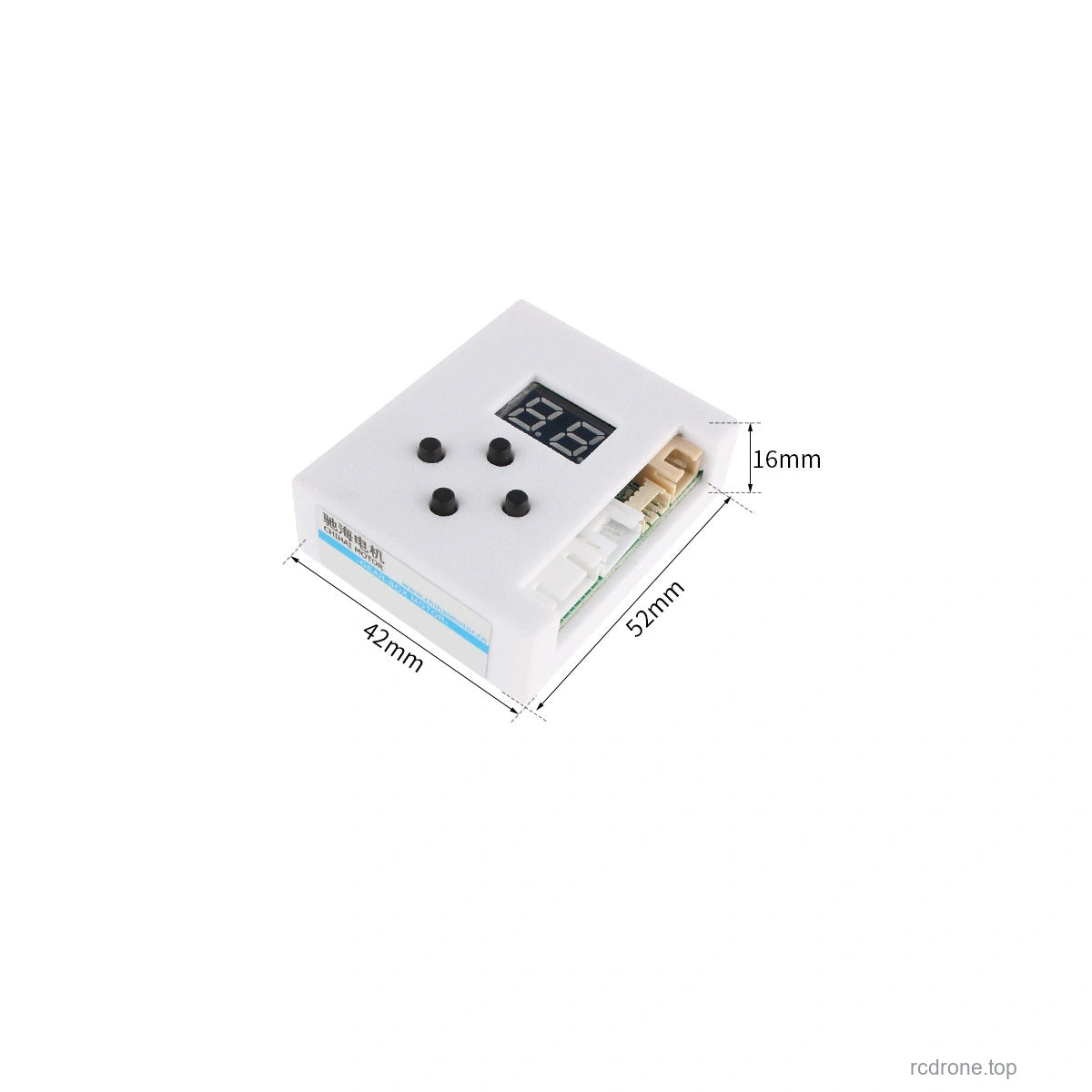

अपनी कॉन्फ़िगरेशन चुनें

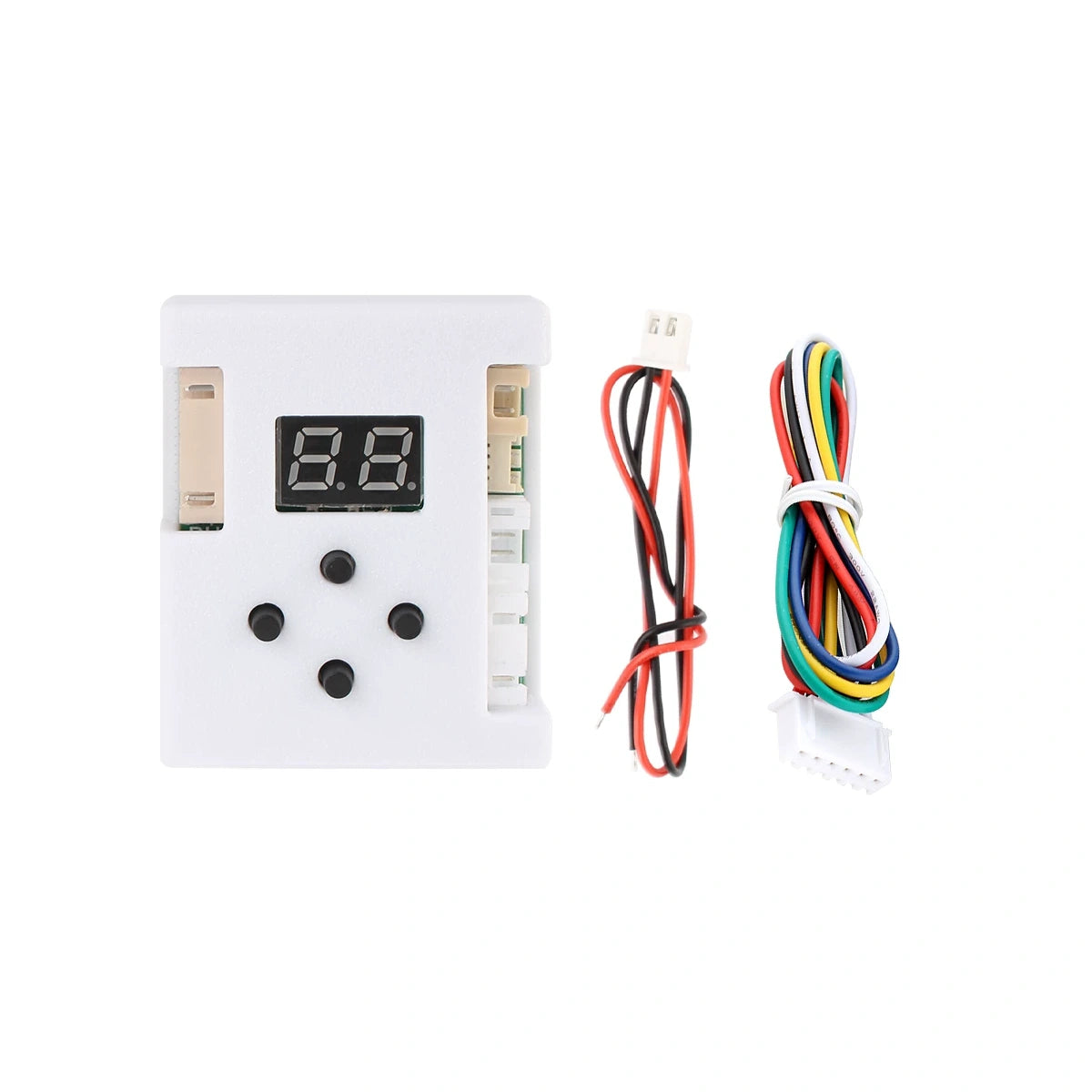

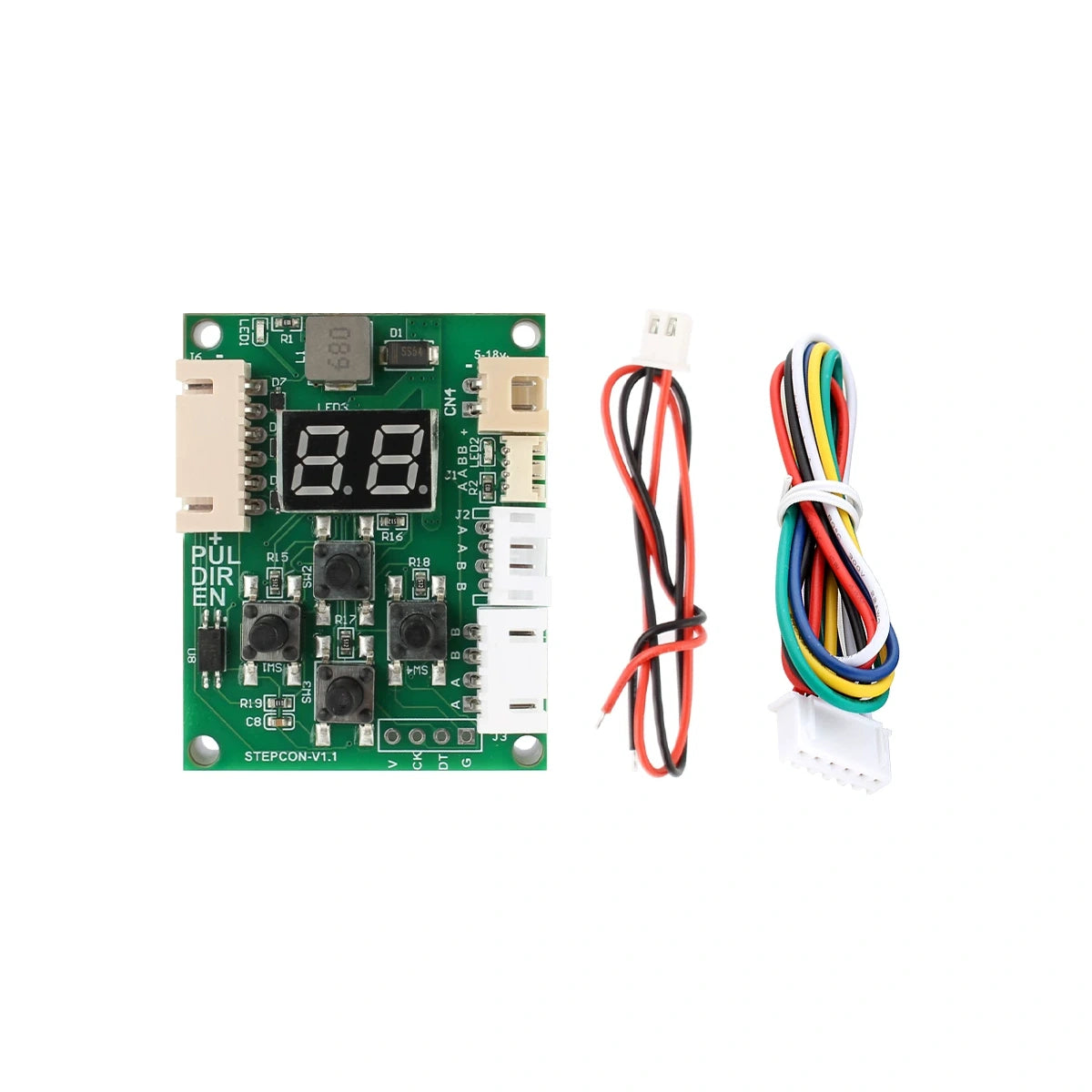

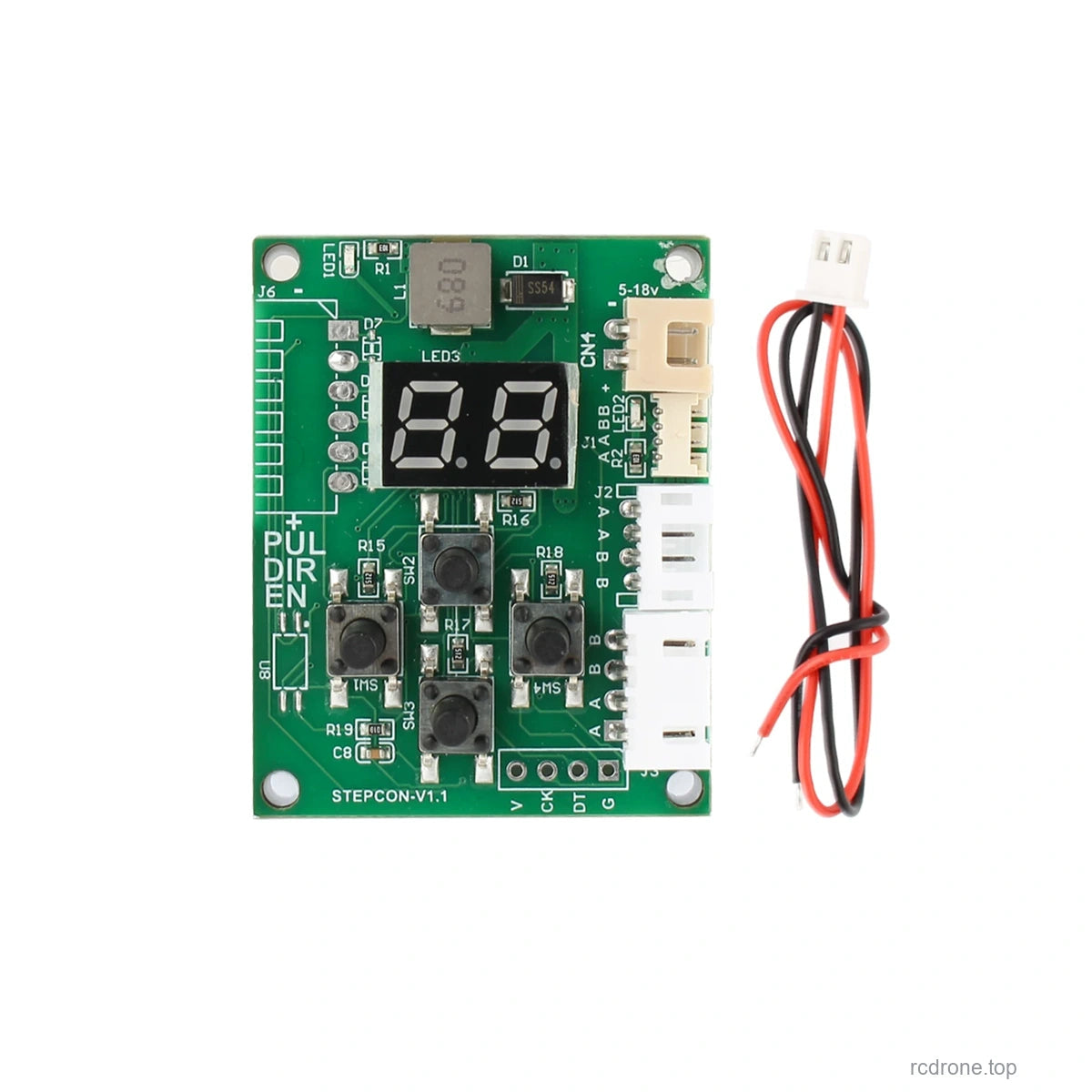

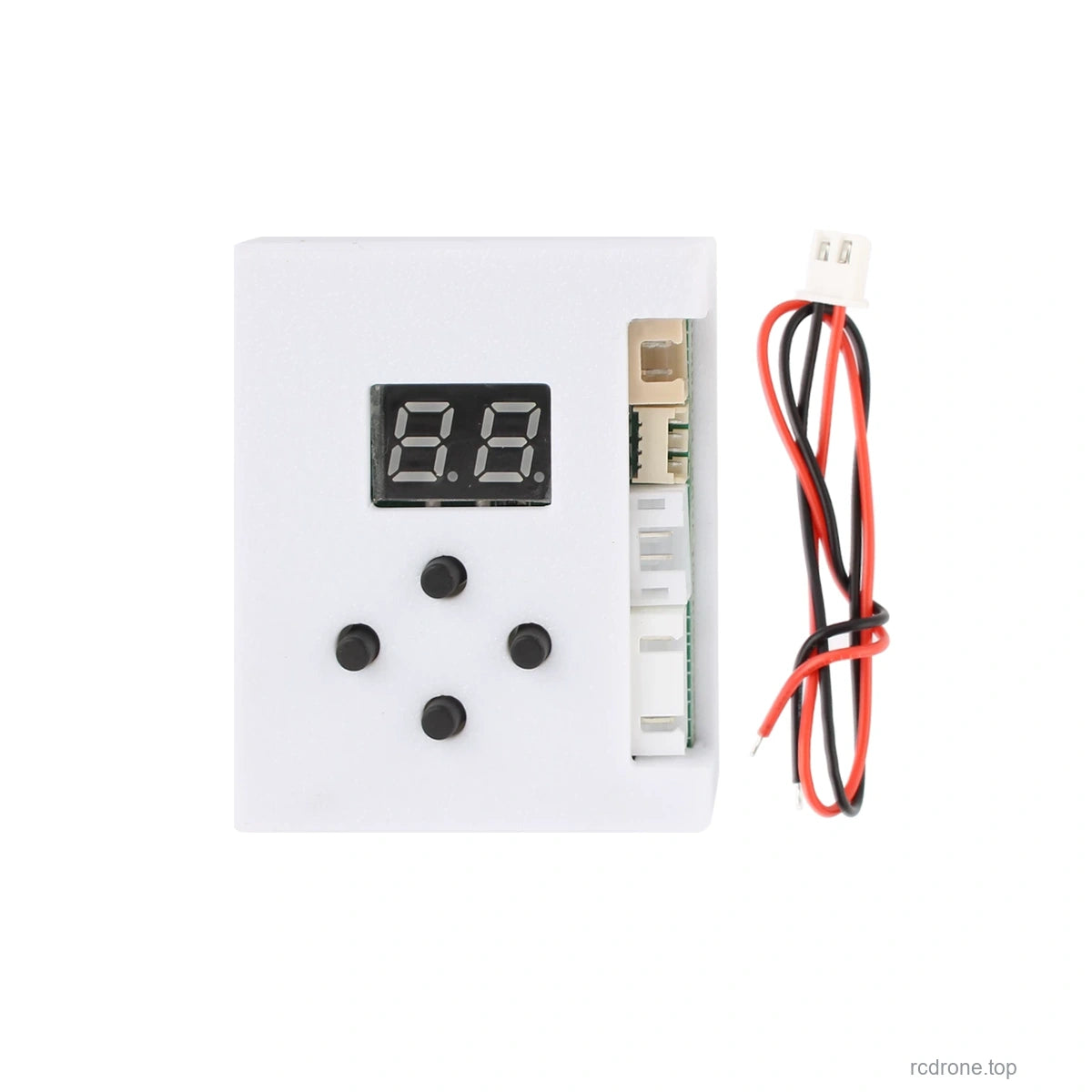

एक मोटर और पावर सप्लाई शामिल नहीं हैं। सभी चार चयन में रेसिप्रोकेटिंग फ़ंक्शन शामिल है। PLC इंटरफेस चयन का अंतर है, उत्पाद के साथ अलग से PLC प्रदान नहीं किया गया है।

विशेषताएँ

विभिन्न मोटर्स विभिन्न गति स्तरों का समर्थन करती हैं। हर स्तर एक ही मोटर के साथ सही तरीके से काम नहीं करेगा; एक निम्न स्तर से शुरू करें और स्थिर गति की जांच करें। आउटपुट करंट और माइक्रोस्टेपिंग मान स्रोत में निर्दिष्ट नहीं हैं।

वायरिंग और पीएलसी नियंत्रण

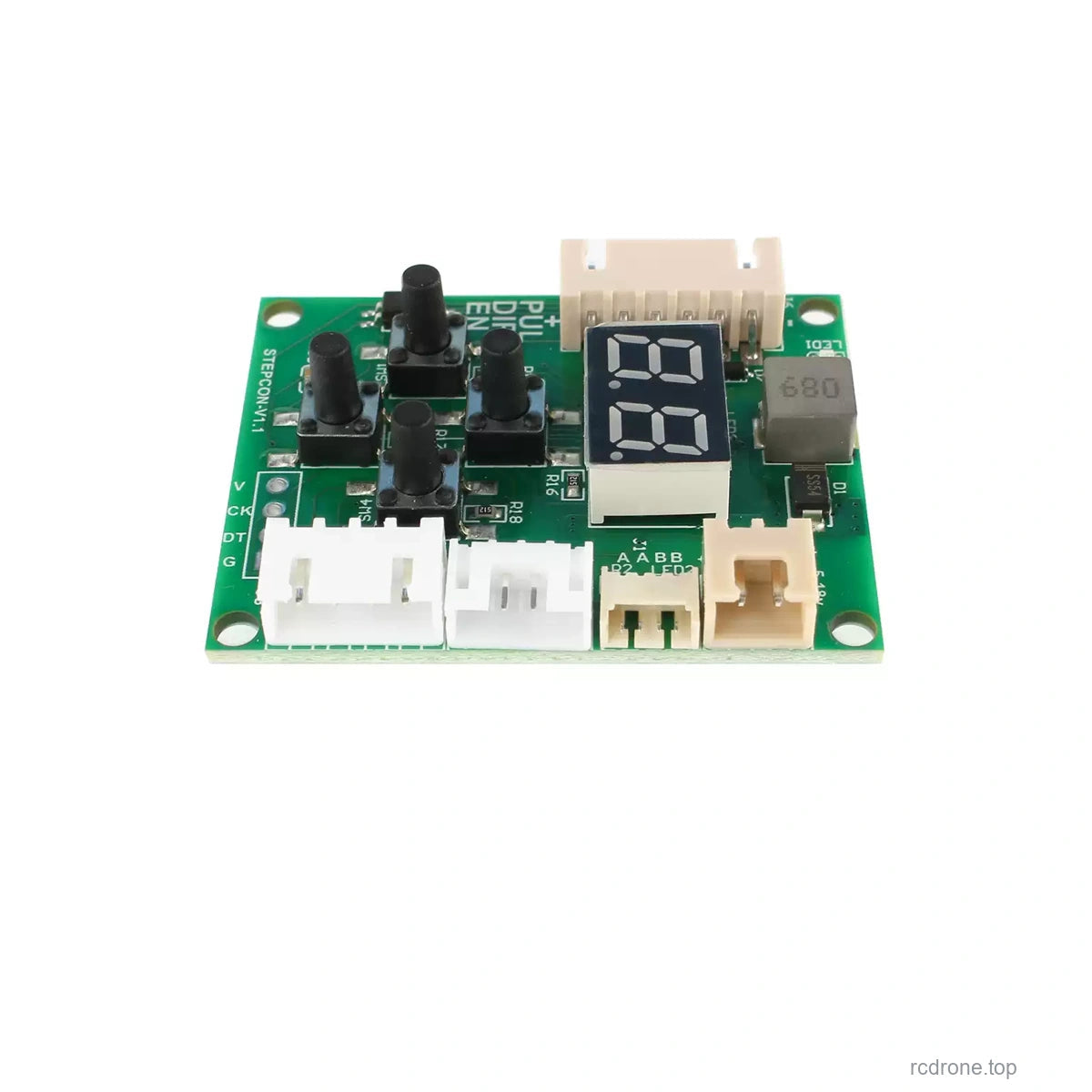

DC+ और DC− को सही ध्रुवता के साथ पावर कनेक्ट करें। मोटर के दो कॉइल जोड़ों को चयनित मोटर कनेक्टर पर A/A और B/B से मिलाएं। स्रोत 1.25 मिमी 4-पिन, PH2.0 4-पिन और XH2.54 4-पिन मोटर कनेक्टर्स को दर्शाता है; पावर लगाने से पहले अपने वास्तविक कनेक्टर और कॉइल क्रम की पुष्टि करें।

पीएलसी-इंटरफेस कॉन्फ़िगरेशन पर, XH2.54 6-पिन नियंत्रण पोर्ट को PUL−, PUL+, DIR−, DIR+, EN−, EN+ के रूप में लेबल किया गया है। PUL पल्स इनपुट है, DIR दिशा का चयन करता है और EN नियंत्रण सक्षम करता है; स्रोत DC 5–36 V नियंत्रण-संकेत स्तरों और 0 Hz–2 kHz के पल्स इनपुट रेंज को दर्शाता है। यह PLC संकेत विनिर्देशन है, ड्राइवर पावर इनपुट पर 36 V लागू करने की अनुमति नहीं है। स्रोत निर्देशों के अनुसार PUL और DIR को EN के बिना उपयोग किया जा सकता है।

स्थानीय संचालन

स्पीड + चलने के स्तर को बढ़ाता है और स्पीड − इसे घटाता है। रुकने पर, दिशा A या दिशा B मोटर को संबंधित दिशा में शुरू करता है। चलते समय, एक दिशा कुंजी दिशा बदलती है; उसी दिशा कुंजी को फिर से दबाने से गति रुक जाती है। दोनों दिशा कुंजियाँ स्वचालित प्रतिकृति मोड में संबंधित सीमा भी सेट करती हैं।

स्वचालित प्रतिकृति गति

1. पावर-अप के बाद, प्रतिकृति मोड में प्रवेश करने के लिए स्पीड + और स्पीड − को एक साथ दबाएँ।
2. प्रारंभिक एकतरफा गति लगभग 65,500 कदमों की एक बड़ी डिफ़ॉल्ट यात्रा का उपयोग करती है। यह सुनिश्चित करें कि यह असुरक्षित यांत्रिक सीमा तक पहुँचने से पहले इच्छित अंत बिंदु स्थापित किया गया है।
3. पहली यात्रा के दौरान, इच्छित अंत बिंदु पर एक दिशा कुंजी दबाएँ। ड्राइवर इस स्थिति तक प्रारंभिक बिंदु से कदम की दूरी को संग्रहीत करता है।
4. फिर मोटर उस संग्रहीत दूरी पर पलटती है। यह चलते समय गति को समायोजित किया जा सकता है।
5. यात्रा को रीसेट करने के लिए, यात्रा के दौरान एक दिशा कुंजी दबाएँ; संग्रहीत एकतरफा दूरी वर्तमान स्थिति से प्रारंभिक बिंदु तक की दूरी बन जाती है। बार-बार दबाने से संग्रहीत यात्रा धीरे-धीरे कम हो सकती है।

रुकने का समय और मेमोरी

होल्ड स्पीड − रुकने के समय की सेटअप में प्रवेश करने के लिए चालू करते समय। डिफ़ॉल्ट 1 सेकंड है; सीमा 1–999 सेकंड है। 100 सेकंड तक, प्रत्येक +/− दबाने से मान 1 सेकंड बदलता है; 100 सेकंड से ऊपर, प्रत्येक दबाने से यह 10 सेकंड बदलता है।100 सेकंड से अधिक के मानों के लिए डिस्प्ले सैकड़ों और दशमलव को दिखाता है, जिसमें दशमलव स्थान का बिंदु जलता है।

याददाश्त सक्षम करने के लिए चालू करते समय Speed + दबाए रखें; डिस्प्ले संक्षेप में “--” दिखाता है। याददाश्त को अक्षम करने और डिफ़ॉल्ट संग्रहीत पैरामीटर को बहाल करने के लिए उस पावर-ऑन क्रिया को दोहराएं। जब सक्षम हो, दिशा, गति, दोहराने की स्थिति और यात्रा के चरण बनाए रखे जाते हैं। कुंजी गतिविधि के बिना 20 सेकंड के बाद, “--” स्वचालित सहेजने का संकेत देता है। अगले पावर-अप पर, मोटर याद की गई दिशा और गति में स्वचालित रूप से शुरू हो सकती है; पावर ऑन करने से पहले तंत्र को साफ रखें।

स्थापना नोट

वायरिंग या मोटर कनेक्शन बदलने से पहले पावर डिस्कनेक्ट करें। एक उपयुक्त विनियमित DC आपूर्ति का उपयोग करें और ओवरवोल्टेज, विपरीत ध्रुवीयता और यांत्रिक स्टॉप के खिलाफ संचालन से बचें। बिना देखरेख के दोहराने के उपयोग से पहले असेंबली का परीक्षण कम गति पर करें। स्रोत का सामान्य मोटर देखभाल पत्र कोई अतिरिक्त नियंत्रक वोल्टेज या टॉर्क रेटिंग नहीं है।
