CUAV SKYE 2 एयरस्पीड सेंसर

CUAV SKYE 2 एयरस्पीड सेंसर का अवलोकन

CUAV SKYE2 एयरस्पीड सेंसर एक अत्यधिक एकीकृत उपकरण है जिसे विभिन्न परिस्थितियों में सटीक एयरस्पीड माप प्रदान करने के लिए बनाया गया है। इसमें एक उन्नत STM32F4 MCU, एक SM5391 एयरस्पीड सेंसर, और एक प्रतिरोधी 35W हीटिंग सिस्टम शामिल है, जो इसे कम तापमान में भी सर्वोत्तम प्रदर्शन सुनिश्चित करता है। इसका मापने का दायरा ±6895Pa है और सटीकता ±1% FS है, जो 0-106 मीटर/सेकंड एयरस्पीड से विश्वसनीय डेटा प्रदान करता है। सेंसर में डुअल तापमान मुआवजा है, जो -20°C से 85°C के तापमान रेंज का समर्थन करता है, और उड़ान के दौरान सेंसर की सटीकता बनाए रखने के लिए वर्षा-निकासी कार्यक्षमता शामिल है। यह ArduPilot और PX4 सिस्टम के साथ DroneCAN प्रोटोकॉल के माध्यम से संगत है, SKYE2 को चुनौतीपूर्ण वातावरण में मजबूत प्रदर्शन के लिए डिज़ाइन किया गया है, जो उड़ान सुरक्षा को बढ़ाता है।

CUAV SKYE 2 की मुख्य विशेषताएँ:

• बुद्धिमान हीटिंग &और डी-आइसिंग: M4C बुद्धिमान हीटिंग प्रणाली स्वचालित रूप से सटीक हीटिंग, बर्फ पिघलाने और नाली प्रबंधन करती है ताकि कम तापमान में सुचारू संचालन सुनिश्चित हो सके।
• एकीकृत सेंसर: एक पिटोट ट्यूब, एयरस्पीड सेंसर, तापमान और आर्द्रता सेंसर, और एक ARM M4 प्रोसेसर को जोड़ता है ताकि वास्तविक समय में डेटा की सटीकता सुनिश्चित हो सके।
• उच्च-शक्ति हीटिंग प्रणाली: 35W हीटिंग पावर सुनिश्चित करती है कि सेंसर अनुकूल परिस्थितियों में काम करे, बर्फ के जमाव को रोकती है और बारिश के दौरान नाली को सक्षम बनाती है।
• कम वायु प्रतिरोध डिज़ाइन: इसमें एक रैखिक संरचना है जिसमें अंतर्निहित नाली के छिद्र हैं, जो वायु प्रतिरोध को न्यूनतम करता है और उड़ान के दौरान स्वचालित रूप से पानी को निकालता है।
• उच्च टिकाऊ एयरस्पीड सेंसर: एंटी-वाइब्रेशन, कम तापमान ड्रिफ्ट, और उच्च-सटीकता सेंसर इसे विभिन्न ड्रोन प्रकारों के लिए उपयुक्त बनाते हैं, जिसमें तेल-चालित ड्रोन शामिल हैं।
• ड्रोनकैन प्रोटोकॉल: आर्डुपायलट और PX4 जैसे ओपन-सोर्स प्लेटफार्मों के लिए बहुपरकारी संगतता का समर्थन करता है।

CUAV SKYE2 डेटशीट

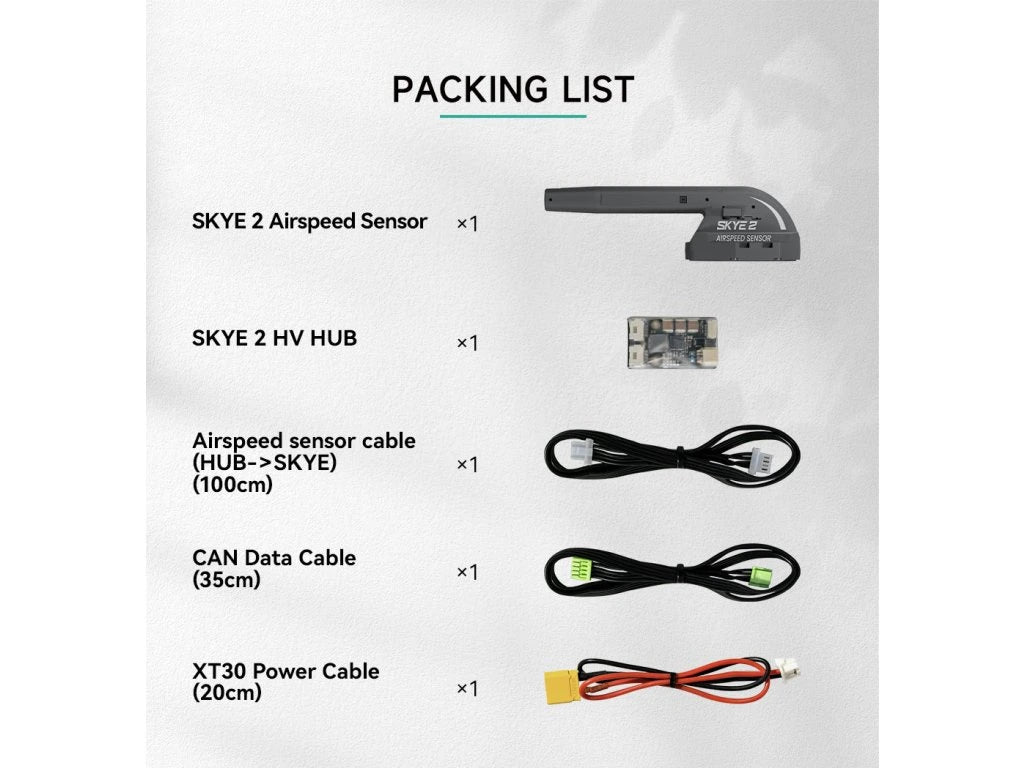

CUAV SKYE 2 पैकेज सूची

1x SKYE 2 एयरस्पीड सेंसर

1x SKYE2 HV HUB

1x एयरस्पीड सेंसर केबल (HUB -> SKYE, 100सेमी)

1x CAN डेटा केबल (35सेमी)

1x XT30 पावर केबल (20सेमी)

CUAV Skye 2 विवरण

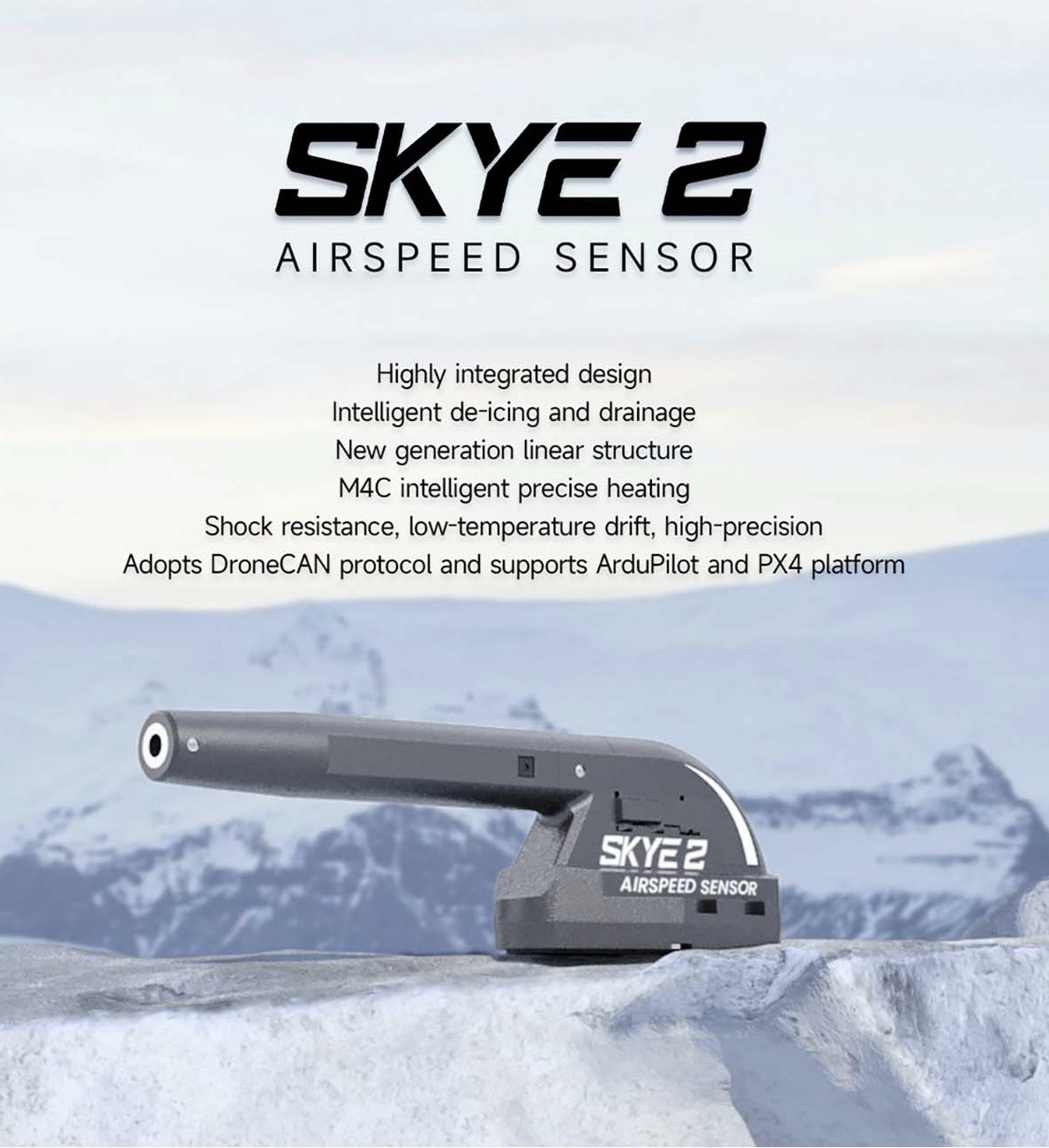

Skye 2 एयरस्पीड सेंसर: बुद्धिमान डी-आइसिंग और ड्रेनेज की विशेषता वाला अत्यधिक एकीकृत डिज़ाइन। M4C बुद्धिमान सटीक हीटिंग के साथ नई पीढ़ी की रैखिक संरचना। झटका प्रतिरोध, निम्न तापमान ड्रिफ्ट, और उच्च सटीकता प्रदान करता है। DroneCAN प्रोटोकॉल के साथ संगत और ArduPilot और PX4 प्लेटफार्मों का समर्थन करता है।

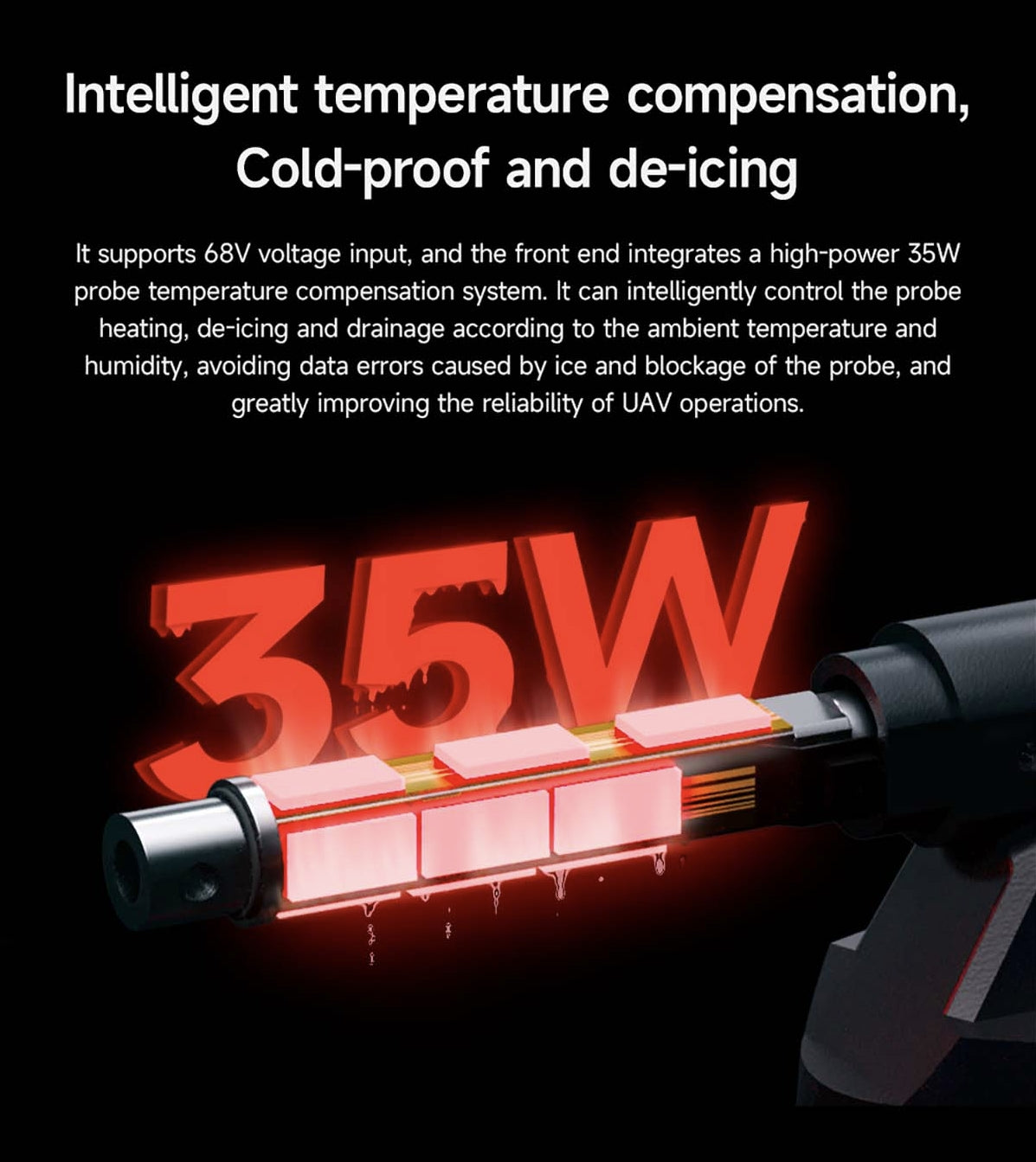

बुद्धिमान तापमान मुआवजा सुनिश्चित करता है कि एयरस्पीड सेंसर ठंड-प्रूफ बना रहे और स्वयं को बर्फ से मुक्त कर सके। यह 68V वोल्टेज इनपुट का समर्थन करता है और इसमें एक उच्च-शक्ति 35W प्रॉब तापमान मुआवजा प्रणाली है। यह बुद्धिमान नियंत्रण वातावरण के तापमान और आर्द्रता के अनुसार प्रॉब को गर्म करता है, बर्फ से मुक्त करता है और उसे drain करता है, जिससे बर्फ या अवरोधों के कारण डेटा त्रुटियों को रोकता है और UAV की विश्वसनीयता में महत्वपूर्ण सुधार करता है।

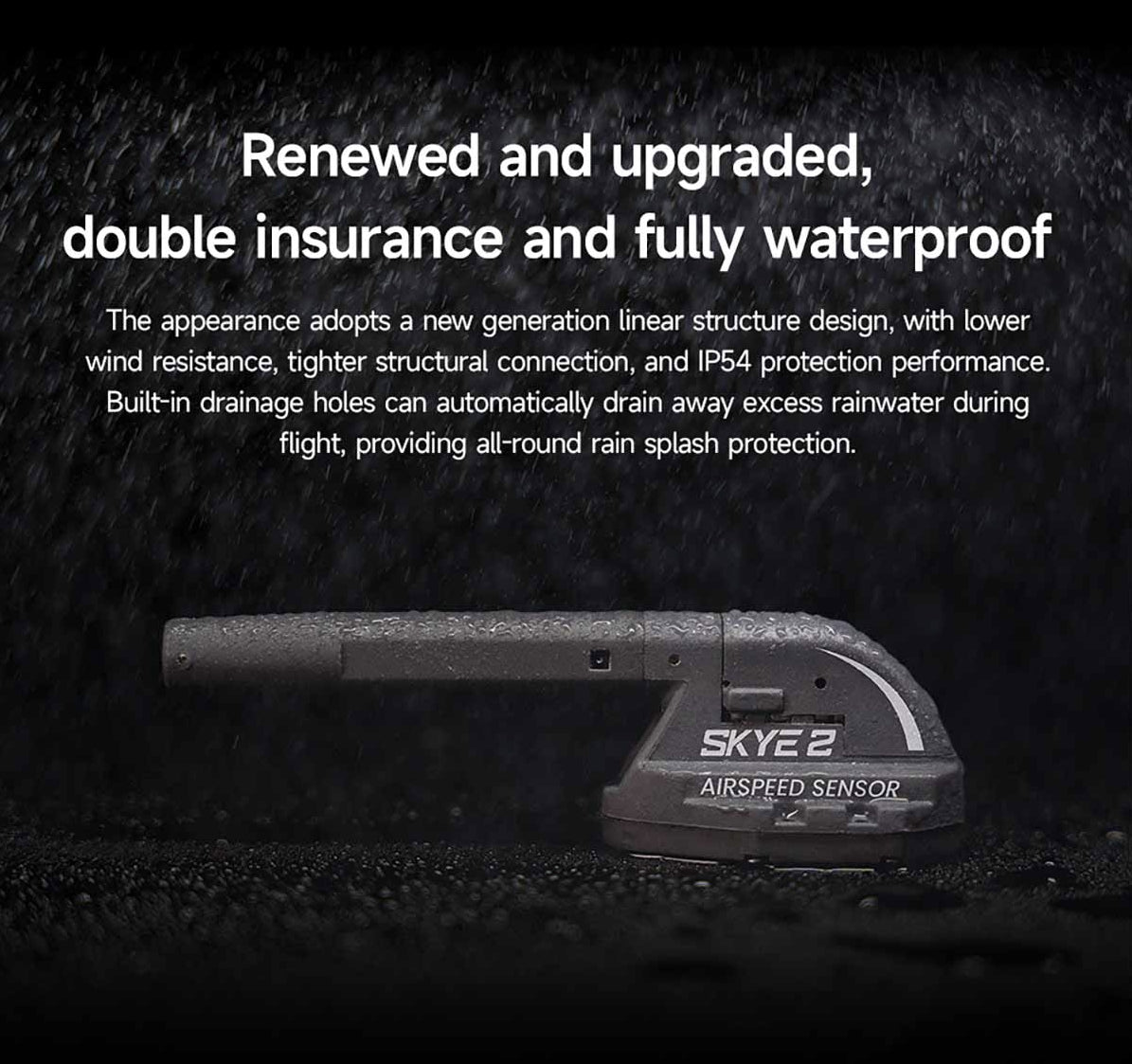

CUAV Skye 2 एयरस्पीड में एक नवीनीकृत और उन्नत डिज़ाइन है जिसमें डबल बीमा और पूर्ण जलरोधकता है। इसकी नई पीढ़ी की रैखिक संरचना कम वायु प्रतिरोध, तंग संरचनात्मक कनेक्शन और IP54 सुरक्षा प्रदर्शन प्रदान करती है। अंतर्निर्मित नाली के छिद्र उड़ान के दौरान अतिरिक्त वर्षा के पानी को स्वचालित रूप से निकालते हैं, जिससे चारों ओर से वर्षा के छींटों से सुरक्षा सुनिश्चित होती है।

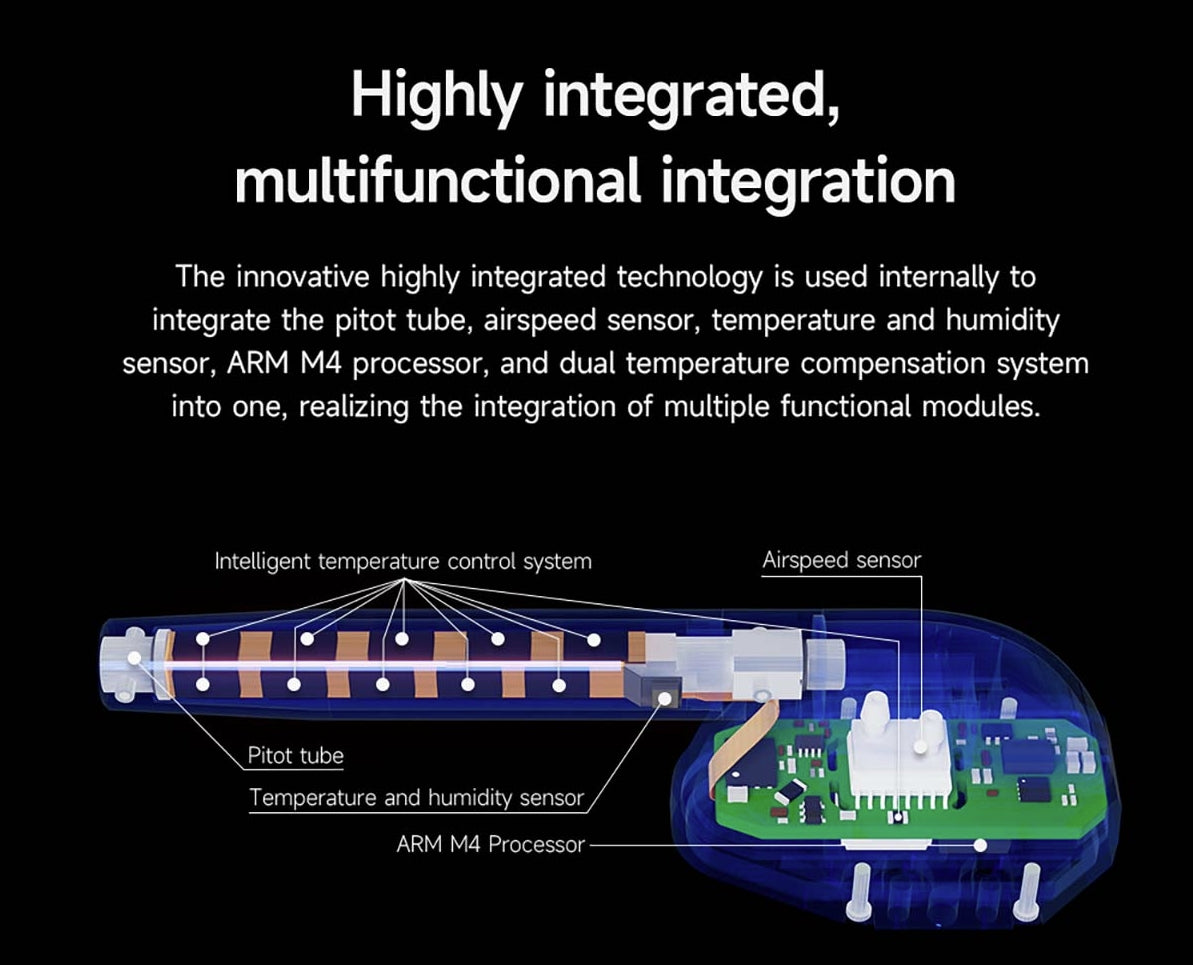

CUAV Skye 2 एयरस्पीड में अत्यधिक एकीकृत बहु-कार्यात्मक तकनीक है जो विभिन्न सेंसर और प्रोसेसर को एकीकृत करती है। पिटोट ट्यूब, एयरस्पीड सेंसर, तापमान और आर्द्रता सेंसर, ARM M4 प्रोसेसर, और डुअल तापमान मुआवजा प्रणाली सभी एक इकाई में संयोजित हैं, जो बुद्धिमान तापमान नियंत्रण और सटीक एयरस्पीड माप प्रदान करते हैं।

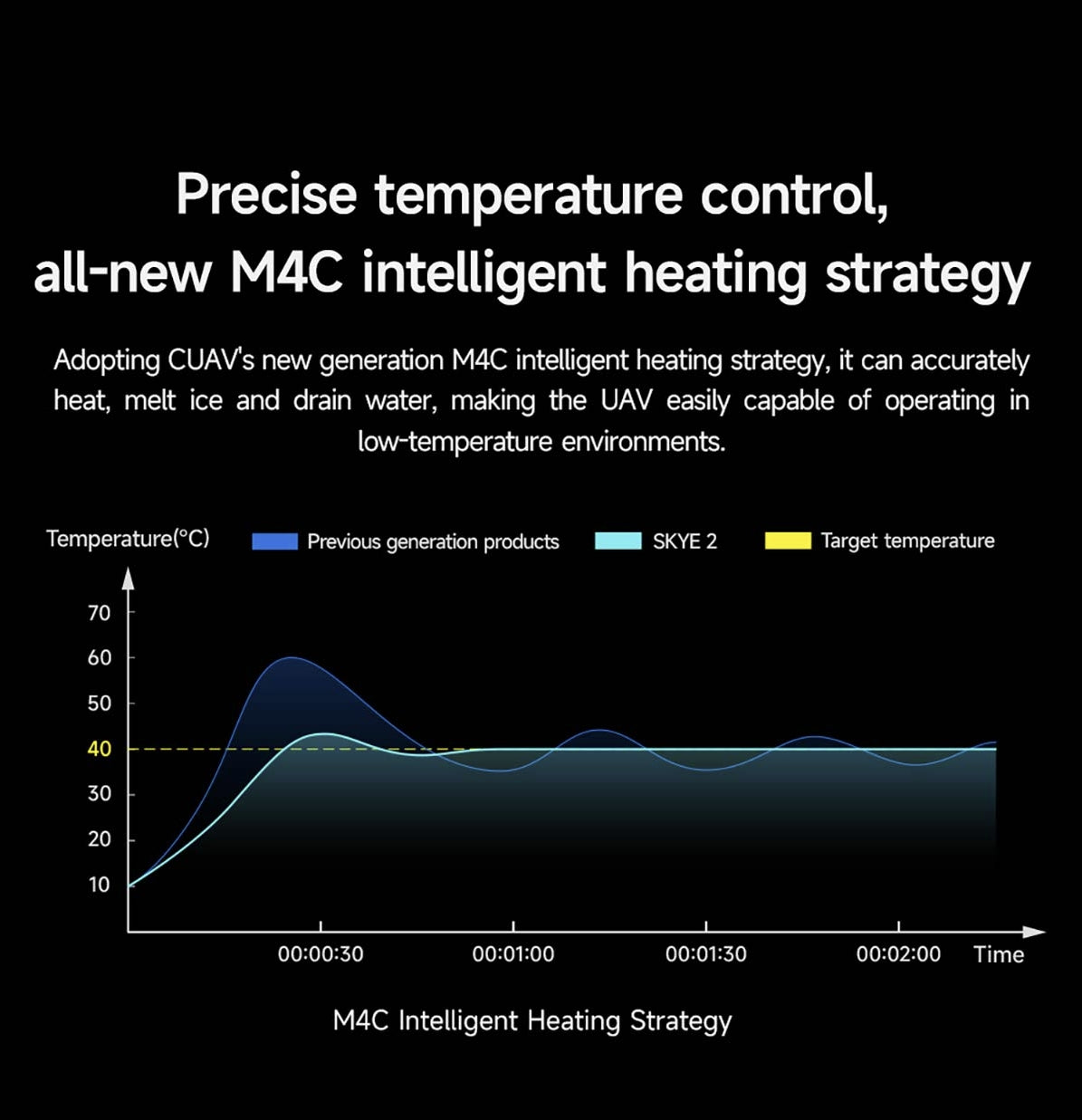

सटीक तापमान नियंत्रण; पूरी तरह से नया M4C बुद्धिमान हीटिंग रणनीति CUAV की नई पीढ़ी की M4C बुद्धिमान हीटिंग रणनीति को अपनाता है, जो सटीक गर्मी अनुप्रयोग की अनुमति देता है; बर्फ को पिघलाना और पानी को निकालना, जिससे UAV को कम तापमान वाले वातावरण में आसानी से संचालन करने में सक्षम बनाता है। तापमान (°C) पिछले पीढ़ी के उत्पाद: SKYE 2 लक्षित तापमान 70, 60, 50, 40, 30, 20, 10 O°C:00:30, 0:01:00, 00:01.30, 00:02.00 समय MAC बुद्धिमान हीटिंग रणनीति बनाना

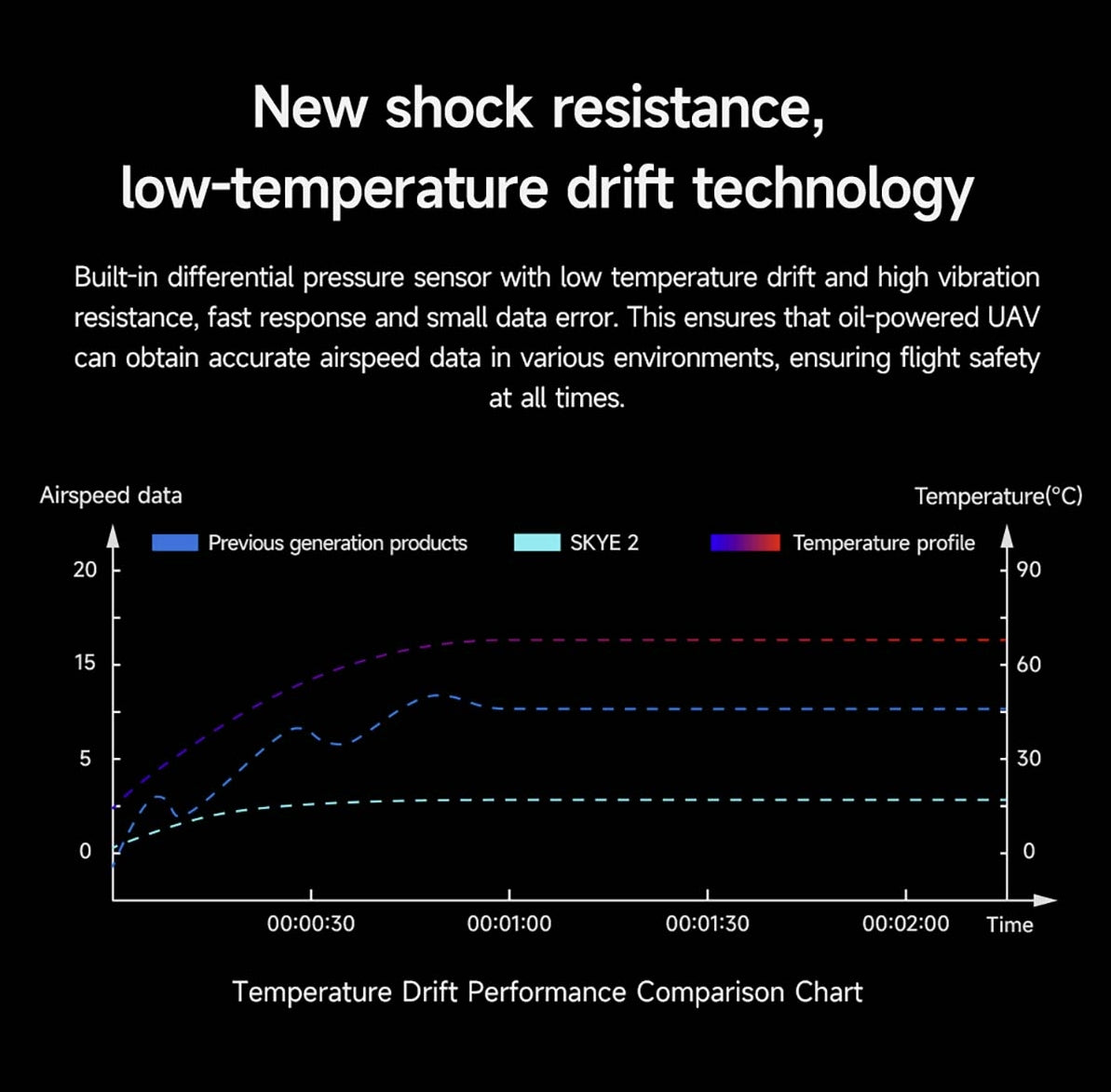

नई झटका प्रतिरोध; निम्न-तापमान ड्रिफ्ट तकनीक एक अंतर्निहित विभेदक दबाव सेंसर को सक्षम बनाती है जिसमें निम्न तापमान ड्रिफ्ट और उच्च कंपन प्रतिरोध होता है, जो तेज प्रतिक्रिया और छोटे डेटा त्रुटि प्रदान करता है। यह सुनिश्चित करता है कि तेल-चालित UAV विभिन्न वातावरणों में सटीक वायु गति डेटा प्राप्त कर सकें, जिससे उड़ान सुरक्षा हमेशा सुनिश्चित होती है।

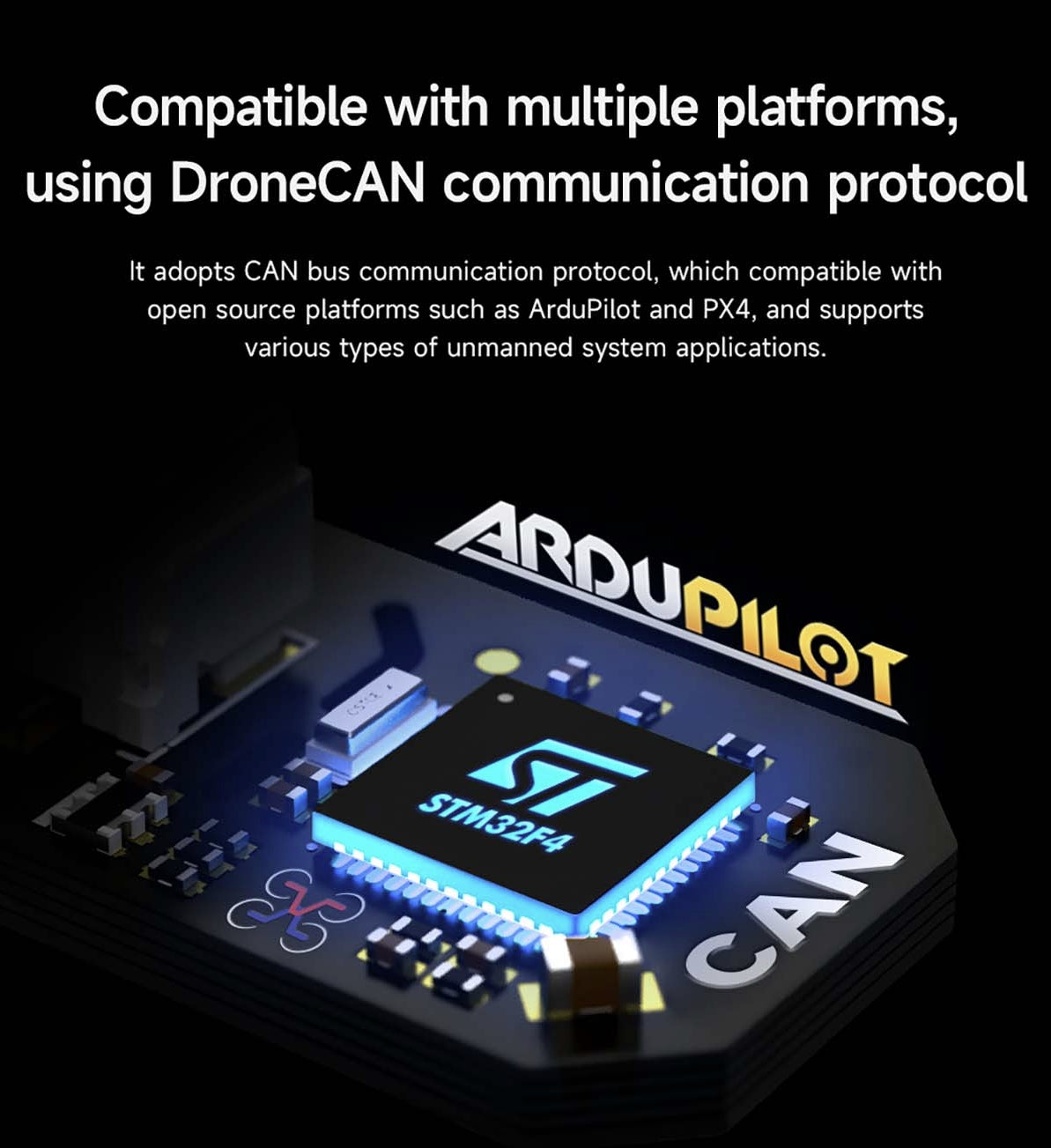

CUAV Skye 2 एयरस्पीड कई प्लेटफार्मों के साथ संगत है जो DroneCAN संचार प्रोटोकॉल का उपयोग करता है, जो CAN बस संचार को अपनाता है। यह ArduPilot और PX4 जैसे ओपन-सोर्स प्लेटफार्मों के साथ संगतता की अनुमति देता है, जो विभिन्न मानव रहित प्रणाली अनुप्रयोगों का समर्थन करता है।

SKYE 2 एयरस्पीड मीटर की लंबाई 220 मिमी, चौड़ाई 138 मिमी और ऊँचाई 102 मिमी है।

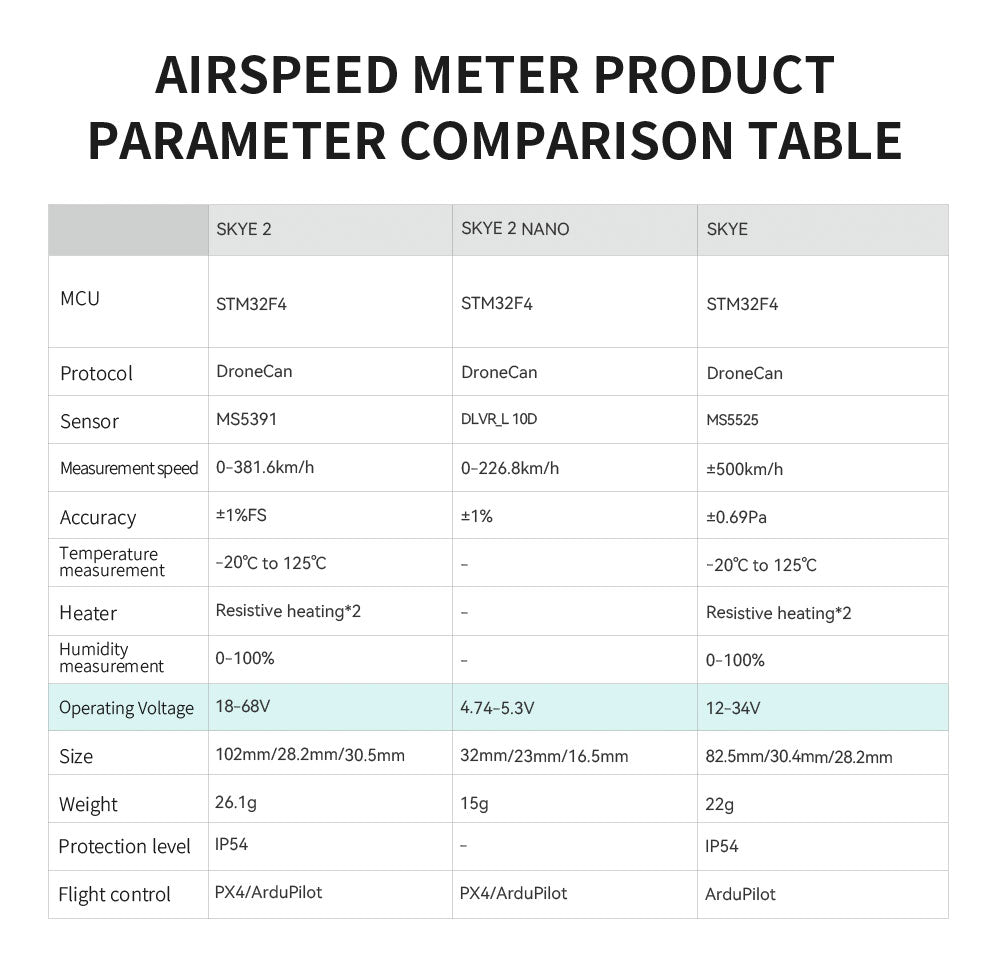

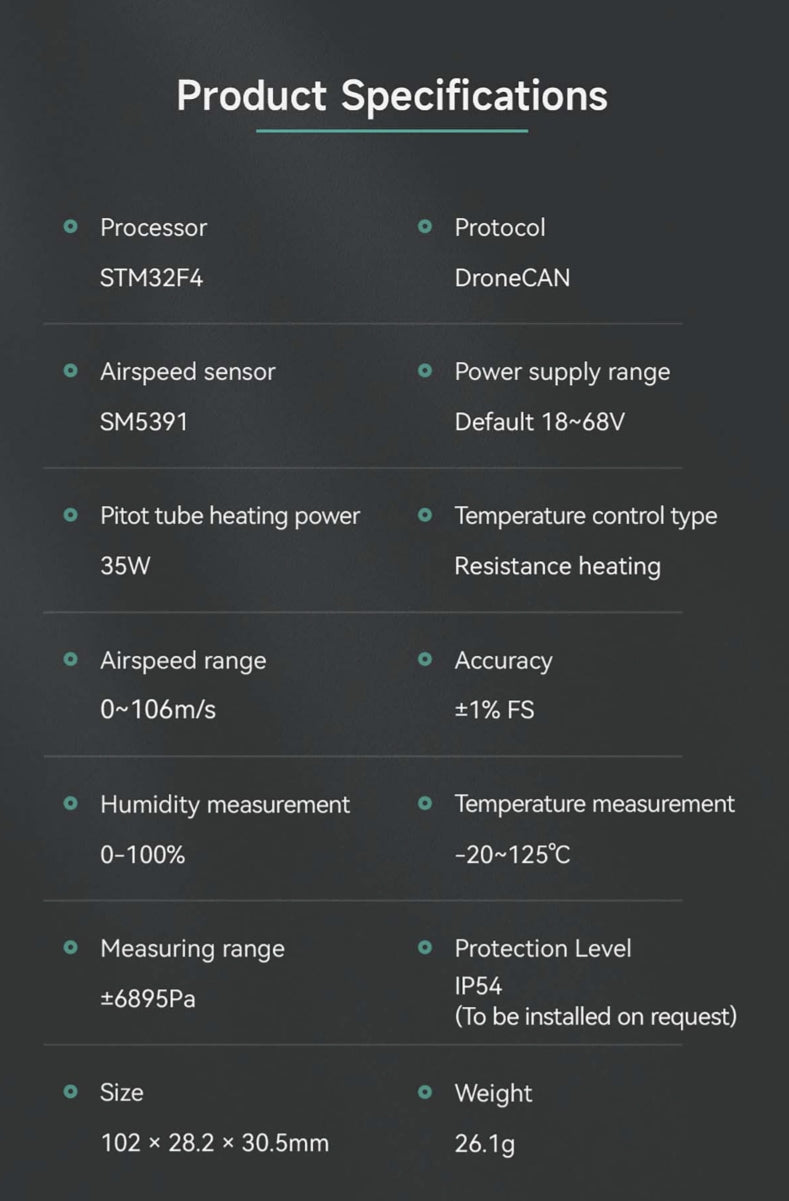

CUAV Skye 2 एयरस्पीड में उत्पाद विनिर्देश प्रोसेसर प्रोटोकॉल STM32F4, DroneCAN, और एक एयरस्पीड सेंसर है जिसमें पावर सप्लाई रेंज SM5391 डिफ़ॉल्ट: 18-68V है। पिटोट ट्यूब हीटिंग पावर तापमान नियंत्रण प्रकार 35W प्रतिरोध हीटिंग का उपयोग करता है। एयरस्पीड रेंज की सटीकता ±106m/s (+/- 1% FS) तक है। अतिरिक्त माप में आर्द्रता माप (0-100%) और तापमान माप (-20°C से 125°C) शामिल हैं। मापने की रेंज को 16,895 Pa की ऊँचाई पर IP54 की सुरक्षा स्तर द्वारा सुरक्षित किया गया है (अनुरोध पर स्थापित किया जाएगा)। डिवाइस का वजन 26.1g है और इसका आकार 102 * 28.2 * 30.5mm है।

पैकिंग सूची: Skye 2 एयरस्पीड सेंसर। सामग्री में शामिल हैं: Skye 2 HV हब एयरस्पीड सेंसर केबल (100cm) CAN डेटा केबल (35cm) XT30 पावर केबल (20cm)
