DarwinFPV OneLink 2S/3S/4S LiPo Parallel Charger Board (XT30)

अवलोकन

DarwinFPV OneLink बैटरी पैरलल चार्जर 2S/3S/4S LiPo/LiPo-HV पैक्स के लिए डिज़ाइन किया गया है ताकि मल्टी-बैटरी चार्जिंग दक्षता में सुधार किया जा सके और संचालन को सरल बनाया जा सके, जबकि पैरलल चार्जिंग कार्यप्रवाह के लिए स्तरित सुरक्षा जोड़ी जा सके।

मुख्य विशेषताएँ

एक ही मॉडल की बैटरियों के लिए पैरलल चार्जिंग, जिससे चार्जिंग और संतुलन बनाने का समय कम होता है, जबकि पैक्स को एक-एक करके चार्ज किया जाता है।
एक ही सेटअप में कई बैटरियों को चार्ज करके बार-बार प्लगिंग/अनप्लगिंग को कम किया गया है।
सभी सेल के बीच वोल्टेज संतुलन, जिससे कुल वोल्टेज अंतर को न्यूनतम किया जा सके और चार्जिंग दक्षता में सुधार हो सके।
सुरक्षा सुरक्षा: शॉर्ट-सर्किट सुरक्षा, ओवरकरंट सुरक्षा, और प्रत्येक पोर्ट के लिए स्वतंत्र फ्यूज।
सामान्य बैलेंस चार्जर्स के साथ संगत (उदाहरण: ToolkitRC, ISDT, HotRC)।
हार्डवेयर: FR-4 1.6 मिमी मोटी PCB बोर्ड + 2OZ मोटी तांबे की पन्नी; 30A उच्च करंट संभालने के लिए रेटेड।

सेटअप प्रश्नों या बिक्री के बाद समर्थन के लिए, संपर्क करें support@rcdrone.top or देखें https://rcdrone.top/.

विशेषताएँ

पैरामीटर	ONE-LINK 2S बैटरी पैरलल चार्जर	ONE-LINK 3S बैटरी पैरलल चार्जर	ONE-LINK 4S बैटरी पैरलल चार्जर
इनपुट वोल्टेज	8.4-8.7V	12.6-13.05V	16.8-17.4V
चार्जिंग करंट	2A x 8PCS	2A x 8PCS	3A x 4PCS
समर्थित बैटरी	Lipo/Lipo-HV (2S)	Lipo/Lipo-HV (3S)	Lipo/Lipo-HV (4S)
समानांतर करंट	2A	2A	3A
इनपुट इंटरफेस	XT30	XT30	XT30
आउटपुट इंटरफेस	XH-JST 3P	XH-JST 4P	XH-JST 5P
आकार	2.4x5x11.4	2.4x5.8x12	2.4x4.6x12.5

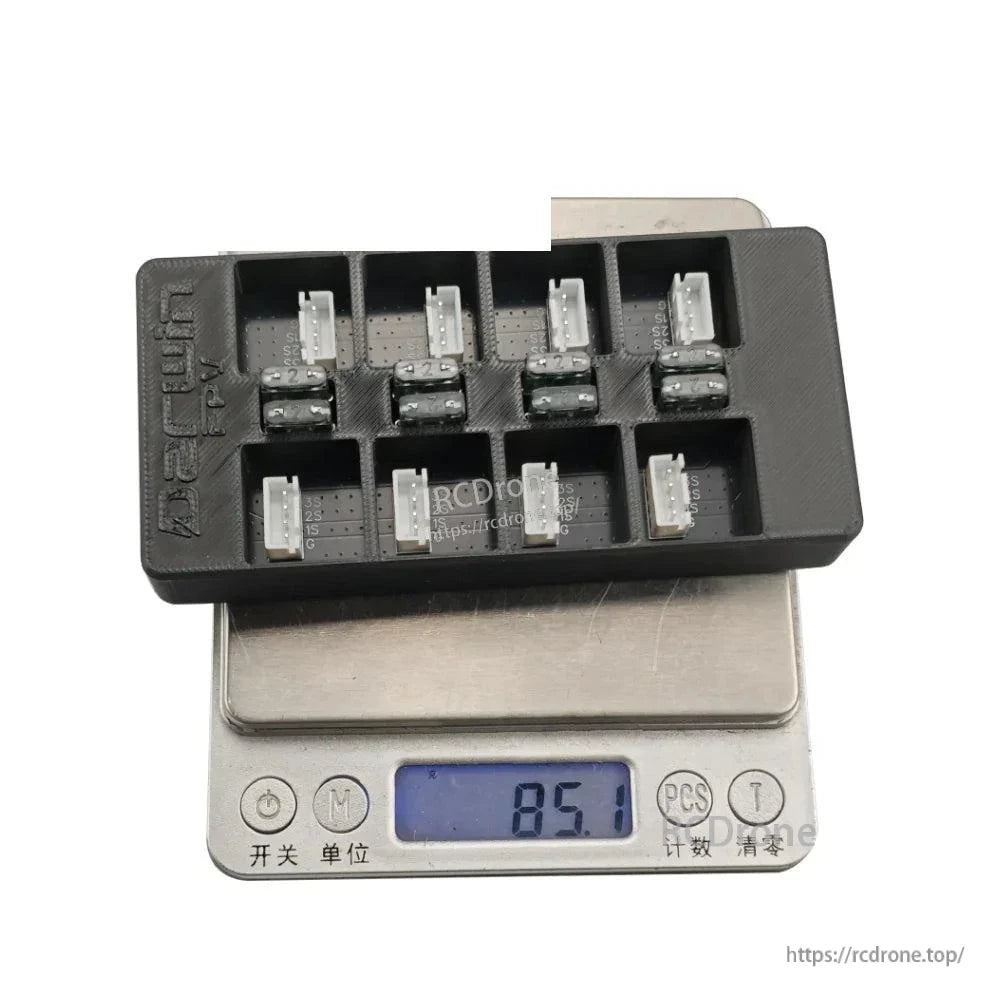

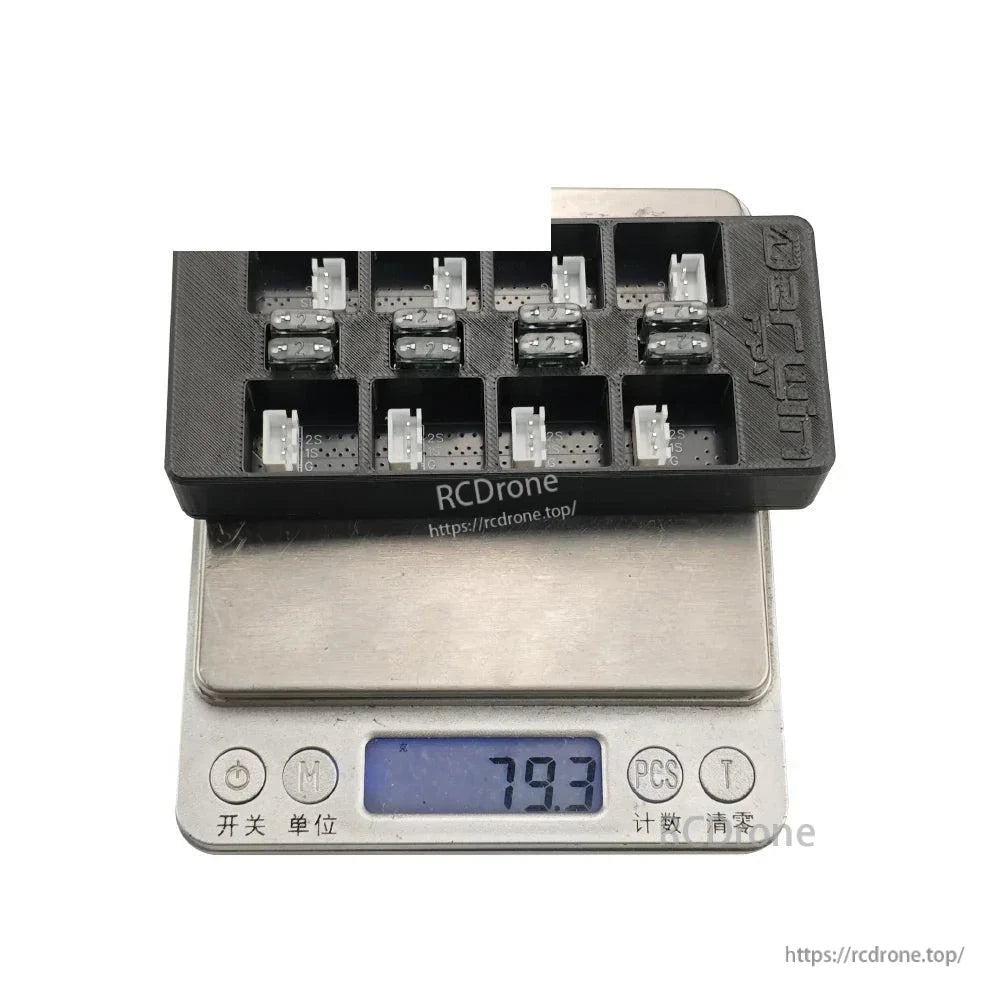

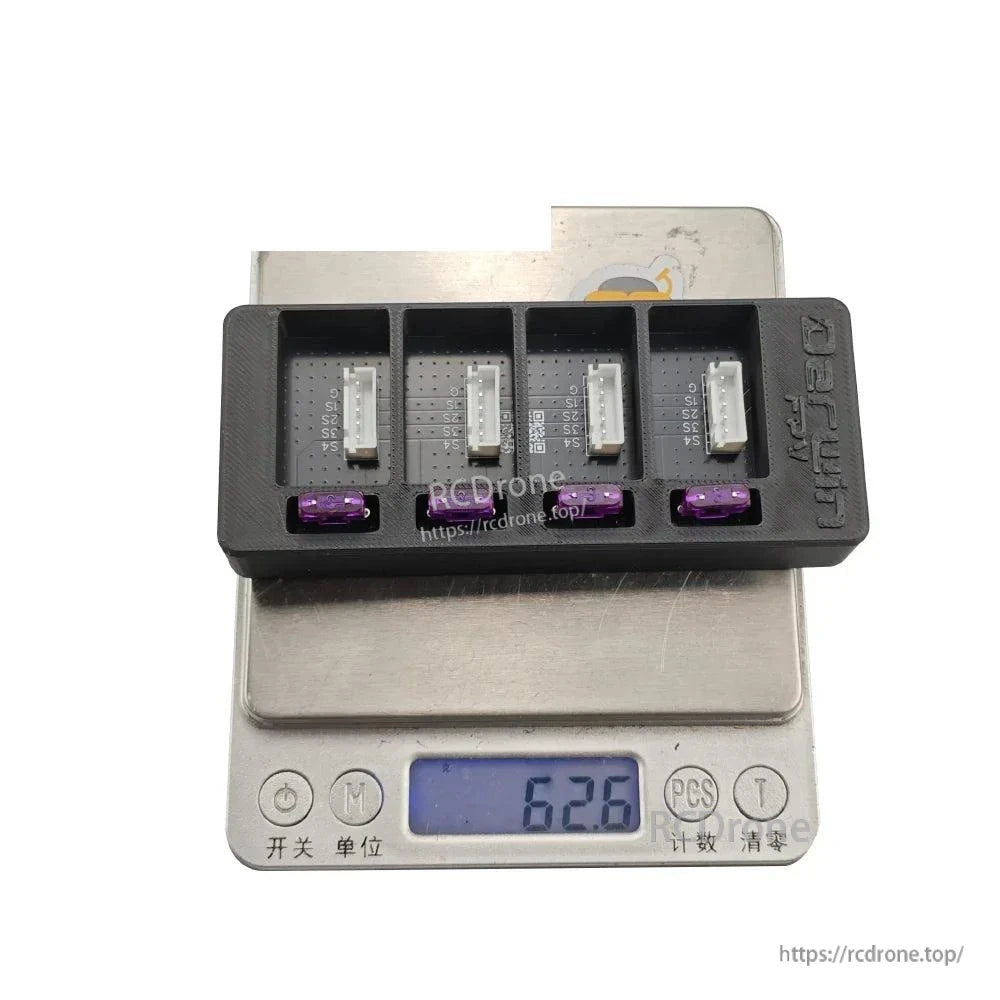

वजन	79.3g	85.1g	62.6g

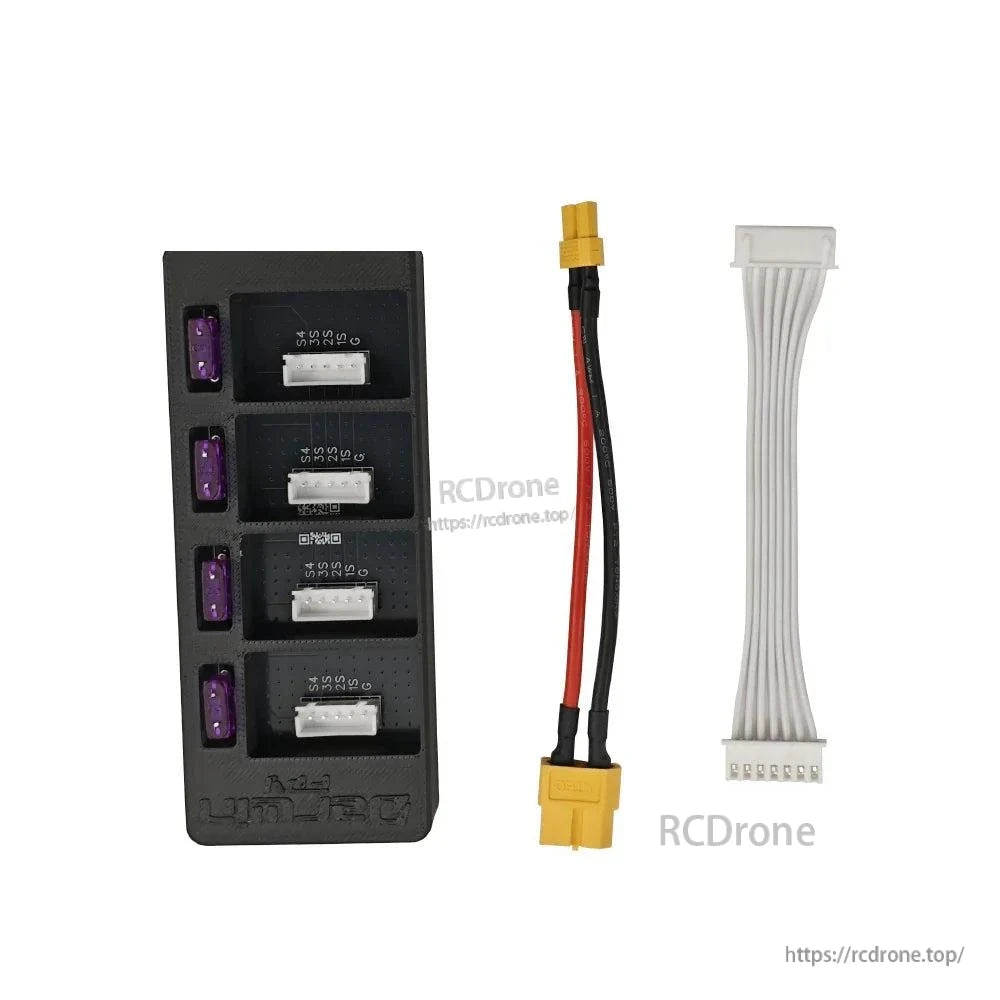

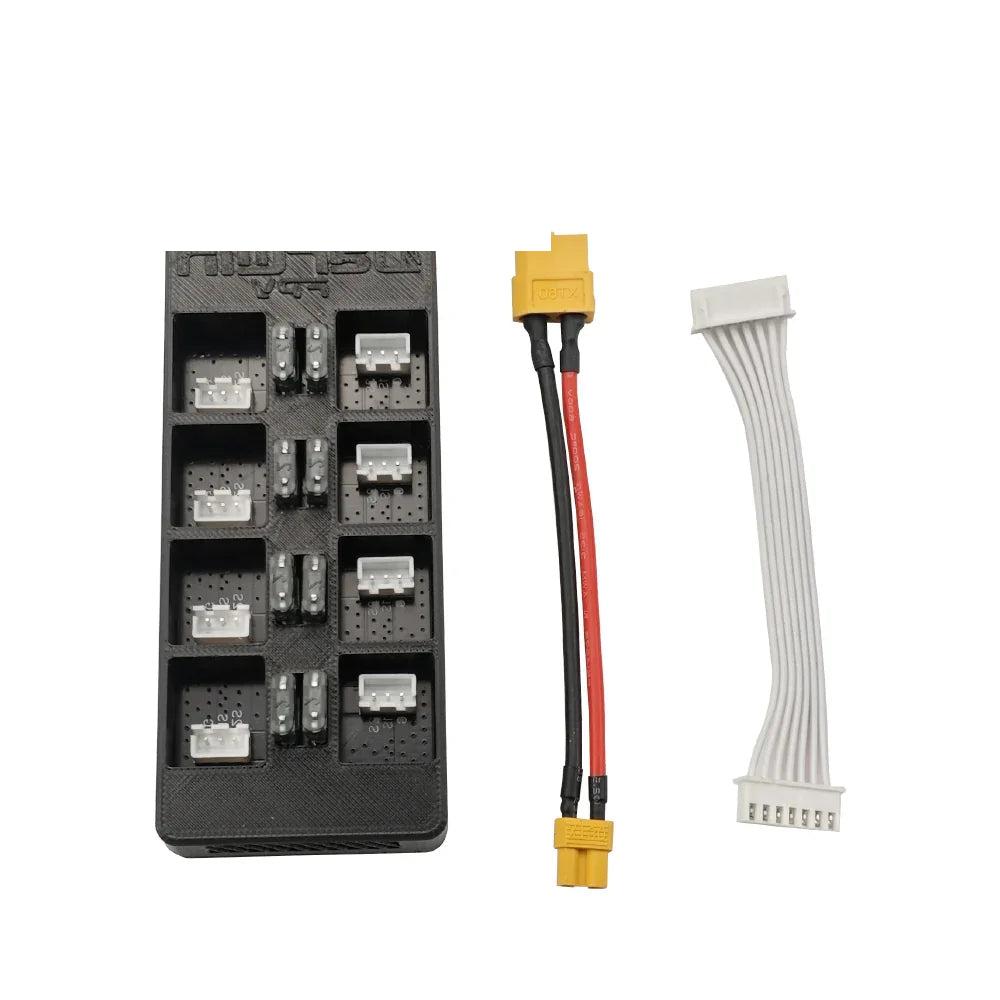

क्या शामिल है

ONE-LINK 2S / 3S / 4S बैटरी पैरलल चार्जर (संस्करण पर निर्भर)
बैलेंस हेड एक्सटेंशन केबल
XT60 से XT30 एडाप्टर केबल

चार्जिंग नोट्स & सुरक्षा

30% से अधिक क्षमता के अंतर वाली बैटरियों को पैरलल चार्ज करना अनुशंसित नहीं है (उदाहरण: 500mAh और 1000mAh को मिलाना), क्योंकि इससे बैलेंसिंग समय काफी बढ़ सकता है।
बड़ी वोल्टेज के अंतर वाली बैटरियों को पैरलल चार्ज करना अनुशंसित नहीं है (उदाहरण: एकल 3.6V और एकल 3.9V को मिलाना), क्योंकि इससे बैलेंसिंग समय काफी बढ़ सकता है।
चार्ज करते समय डिवाइस को बिना देखे न छोड़ें।
RC मॉडल उत्पाद खिलौने नहीं हैं; सुनिश्चित करें कि चार्जर सही तरीके से कॉन्फ़िगर किया गया है और वायरिंग सही तरीके से जुड़ी हुई है।

विवरण

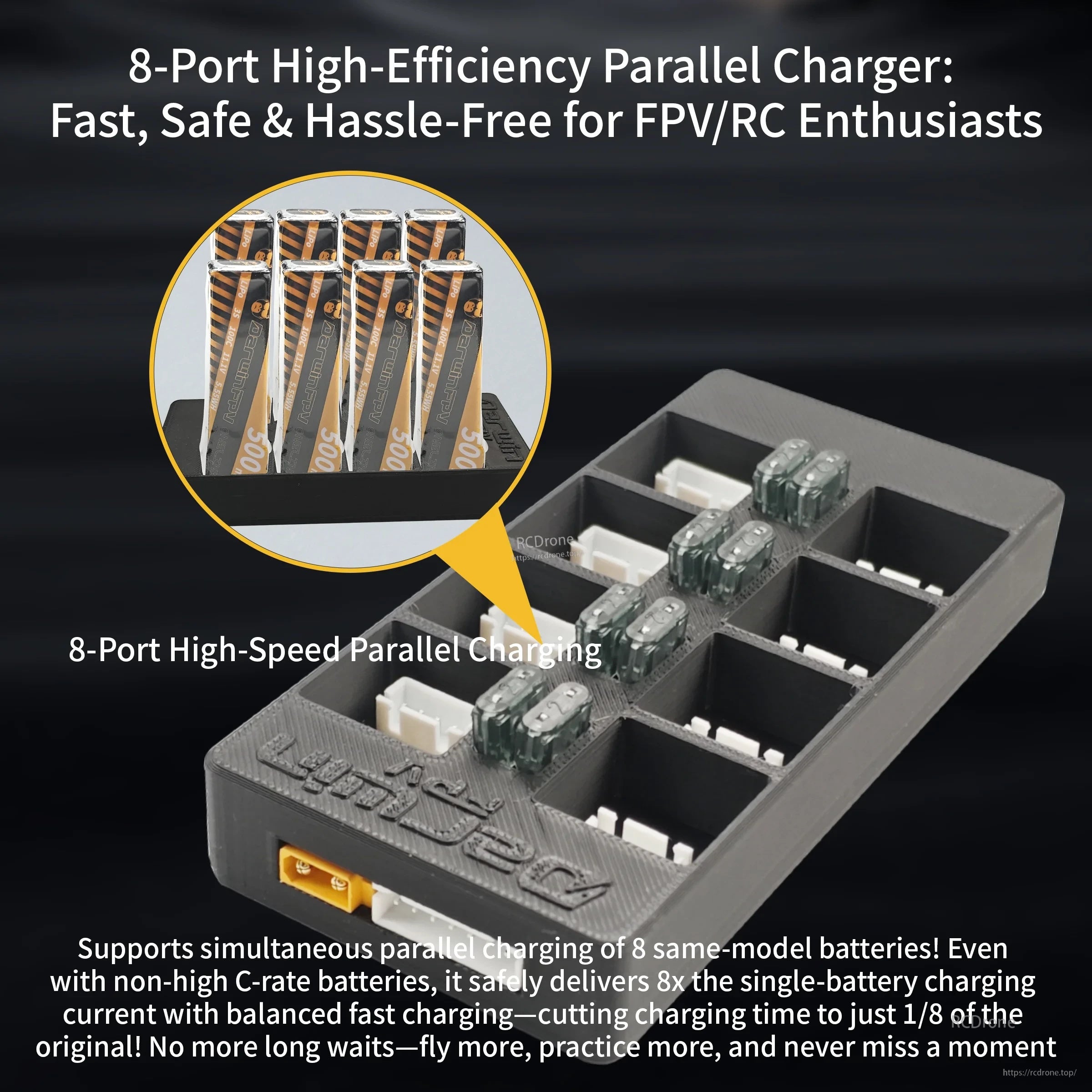

DarwinFPV OneLink Battery Parallel Charger with 8 ports for fast parallel charging of matching LiPo packs

एक ही मॉडल के आठ LiPo/LiPo-HV पैक्स को समानांतर में चार्ज करें ताकि प्रतीक्षा समय कम हो सके और आपके चार्जिंग रूटीन को सरल बनाया जा सके।

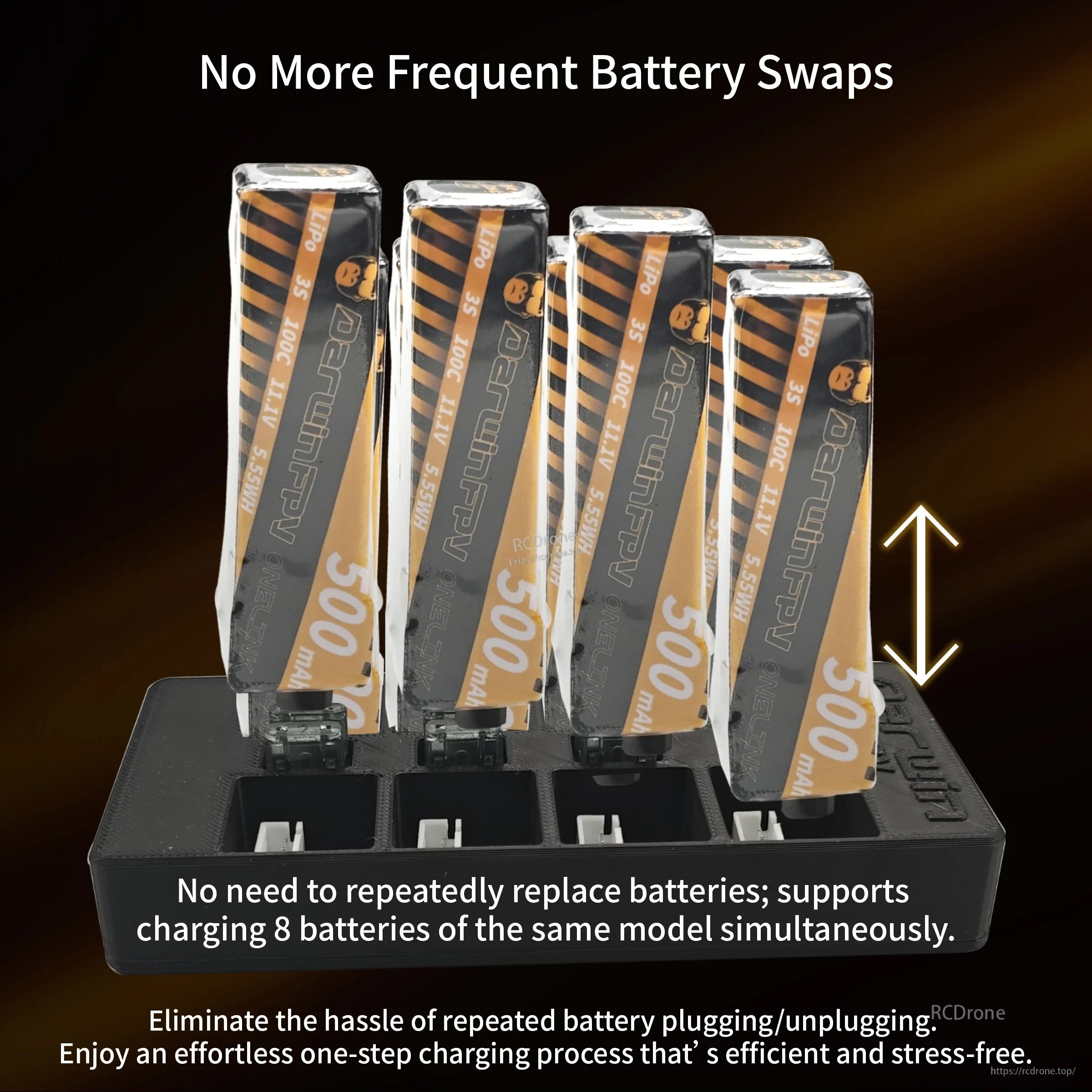

Eight batteries connected to the OneLink parallel charging board to cut down repeated plugging and unplugging

एक ही सेटअप एक साथ कई पैक्स को संभालता है, जिससे उड़ानों के बीच बैटरी स्वैप करने की आवश्यकता कम होती है।

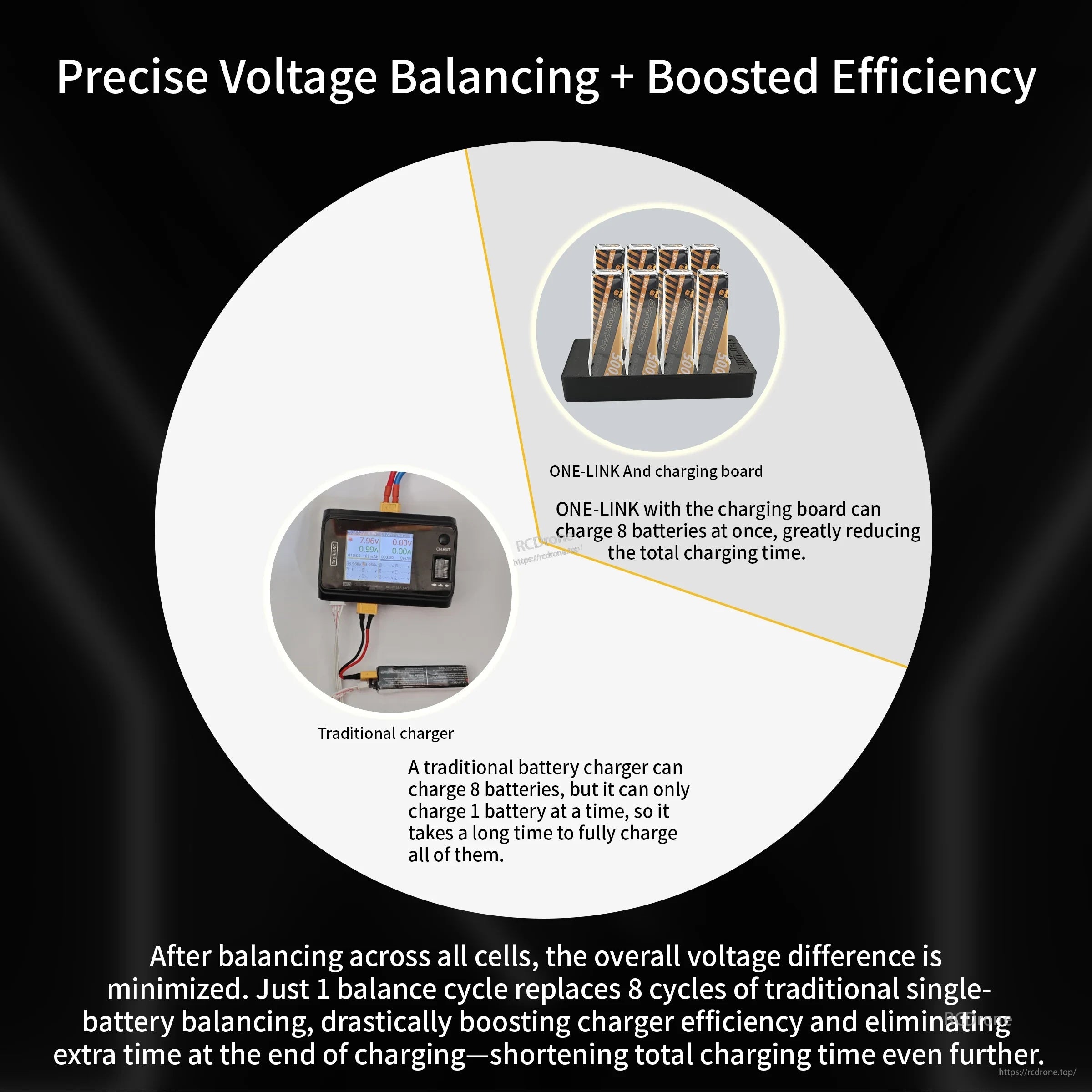

Voltage balancing workflow comparison highlighting reduced total charge time with the OneLink parallel charger

जुड़े हुए पैक्स के बीच सेल संतुलन वोल्टेज के अंतर को कम करने में मदद करता है, जिससे चार्जिंग अधिक कुशल और स्थिर होती है।

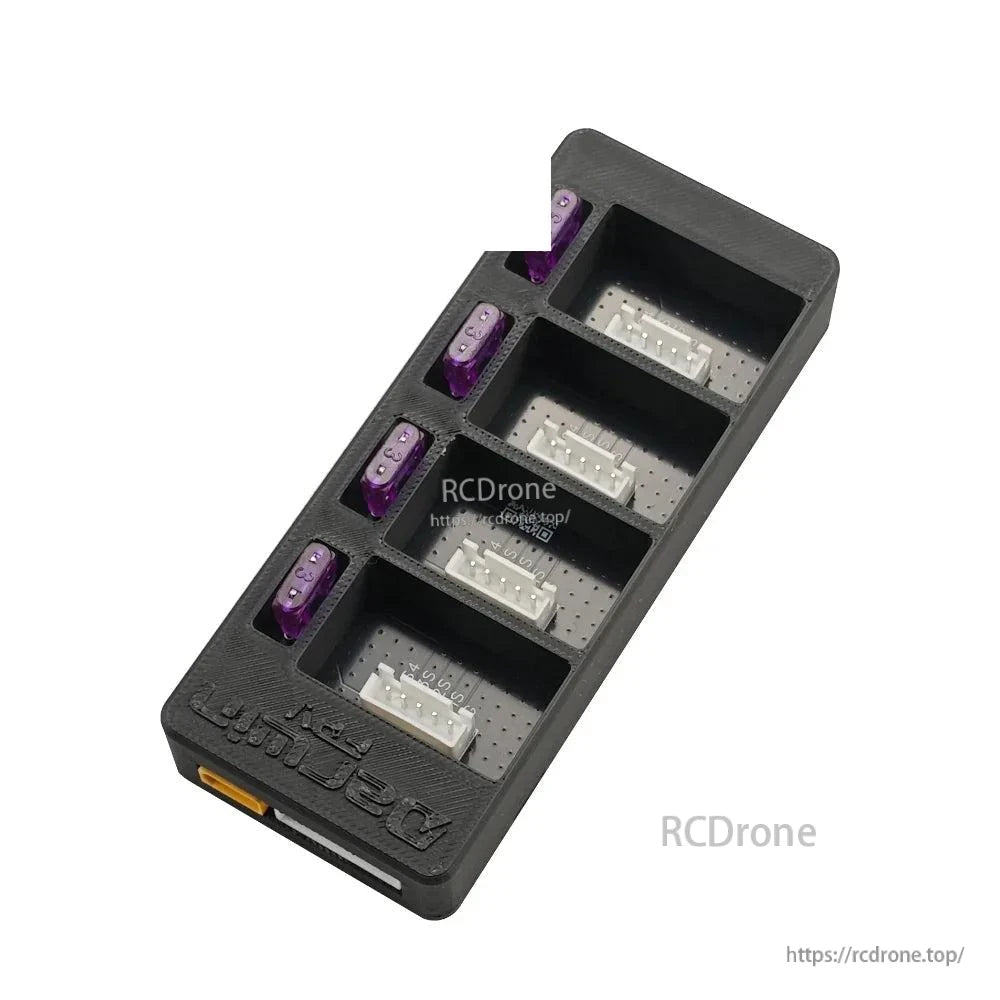

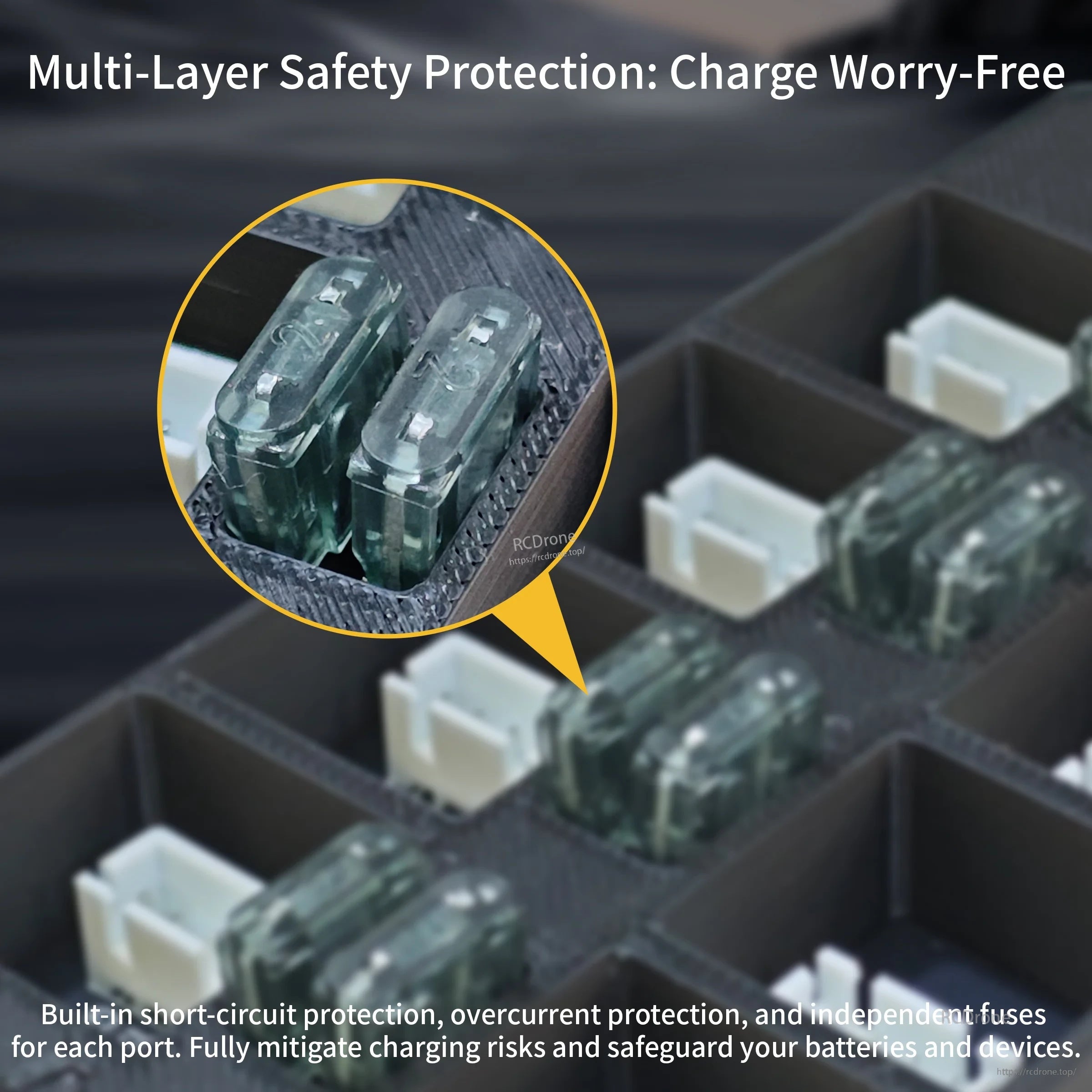

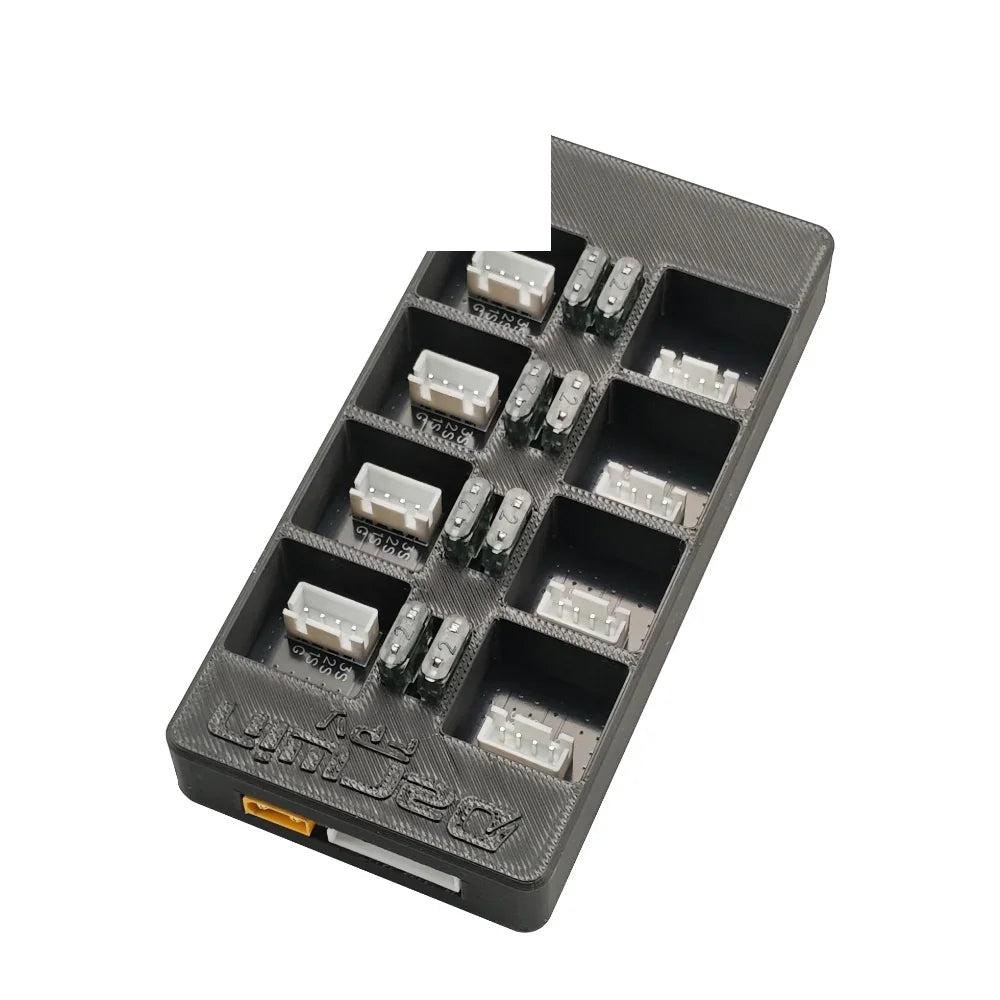

Close-up of independent fuse protection and balance ports for layered safety during parallel charging

बिल्ट-इन शॉर्ट-सर्किट और ओवरकरेंट सुरक्षा के साथ-साथ स्वतंत्र फ्यूज प्रत्येक पोर्ट के लिए अतिरिक्त सुरक्षा प्रदान करते हैं।

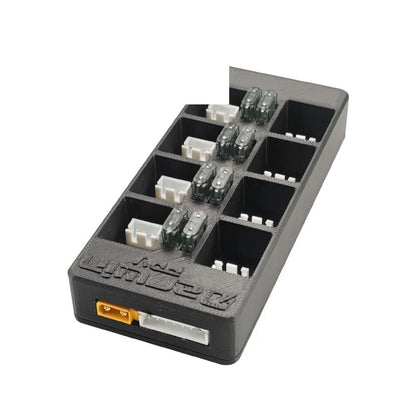

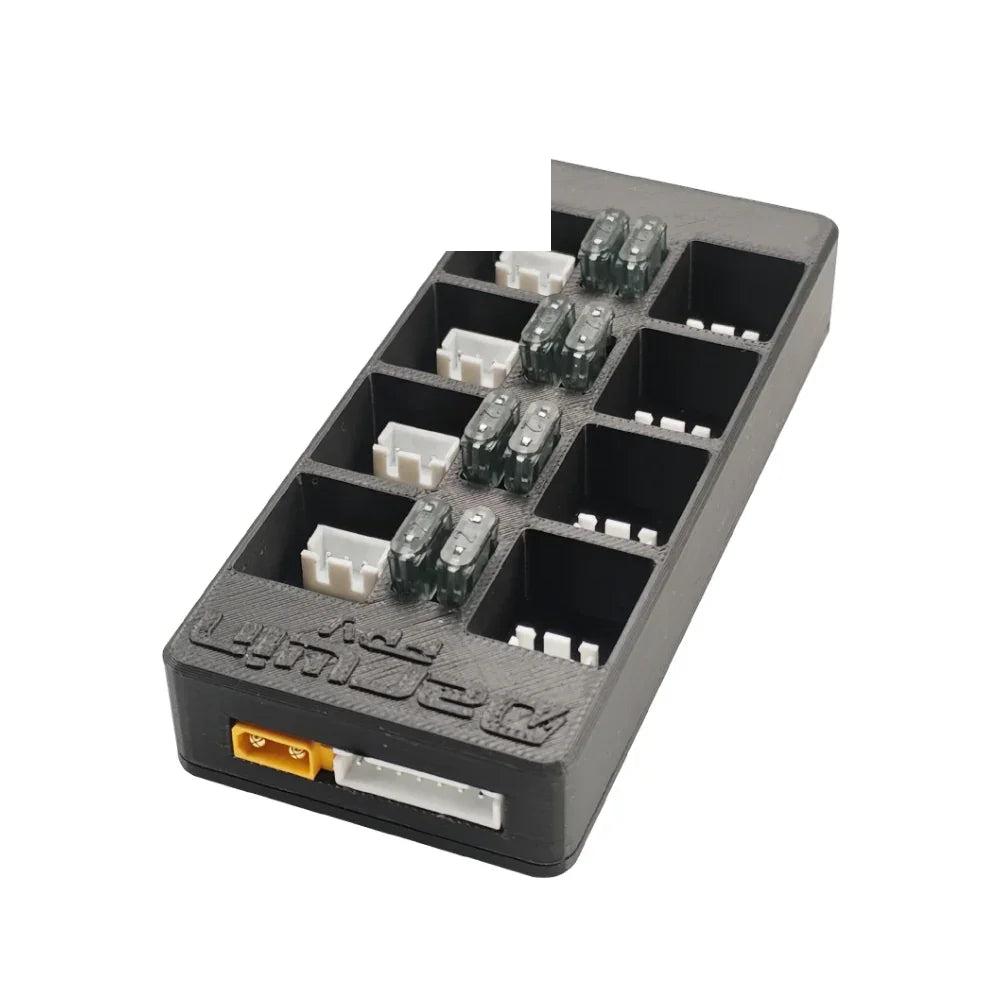

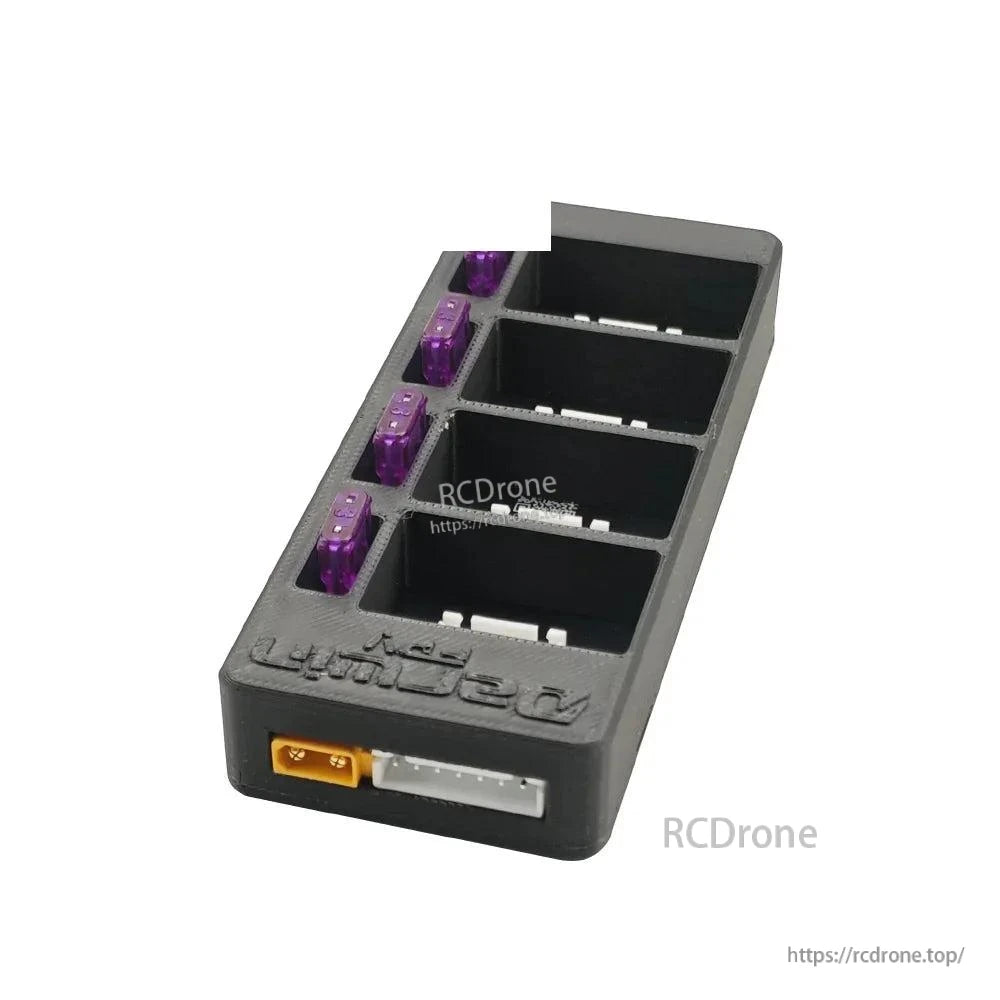

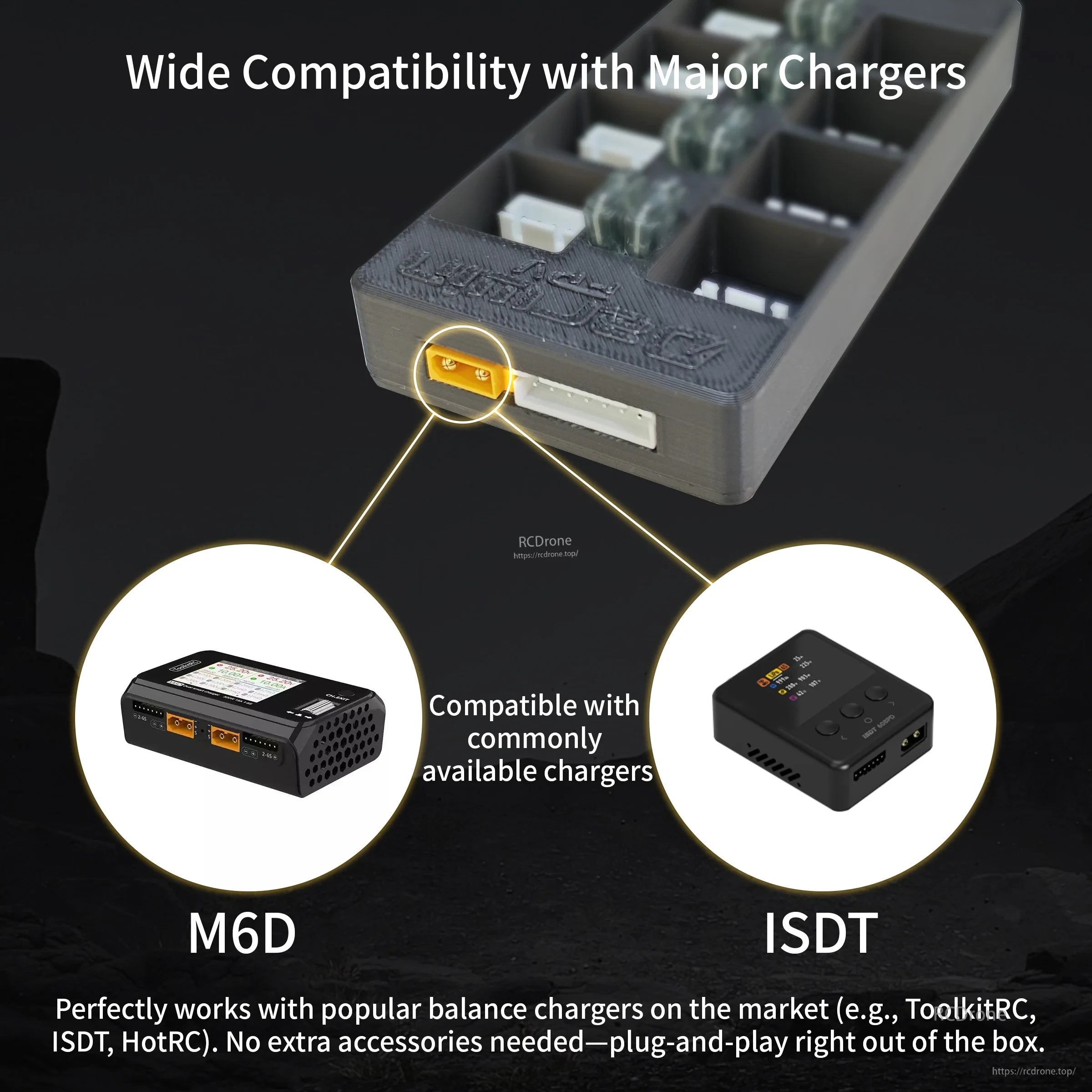

XT30 input on the OneLink board with compatibility callout for common balance chargers like ToolkitRC and ISDT

XT30 इनपुट के माध्यम से कई लोकप्रिय बैलेंस चार्जर्स के साथ काम करता है, जिससे उपयोग में आसानी होती है।

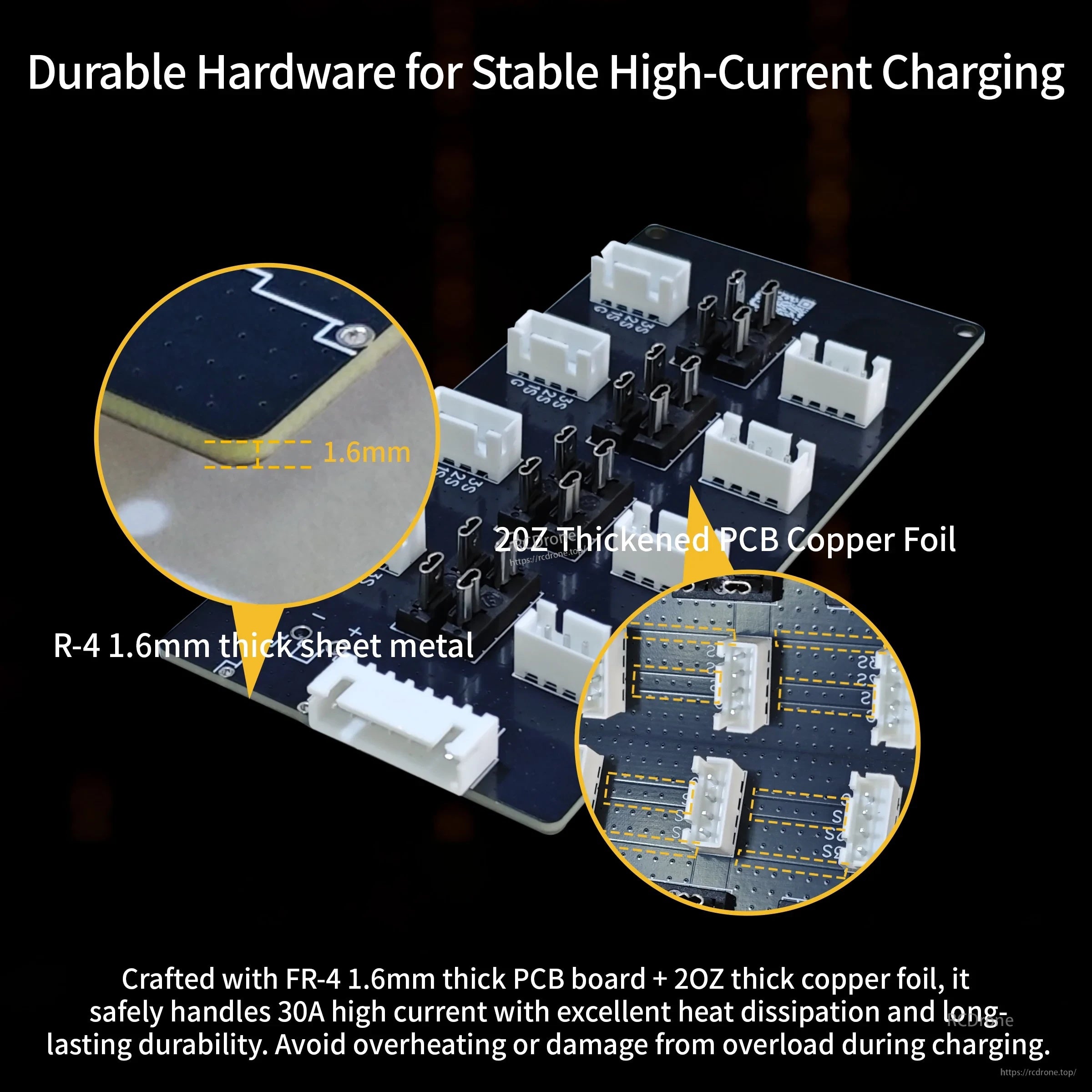

FR-4 1.6mm PCB and 2oz copper details for stable high-current performance on the charging board

FR-4 बोर्ड निर्माण के साथ मोटी तांबे की परत स्थिर उच्च-करंट चार्जिंग और गर्मी के अपव्यय का समर्थन करती है।

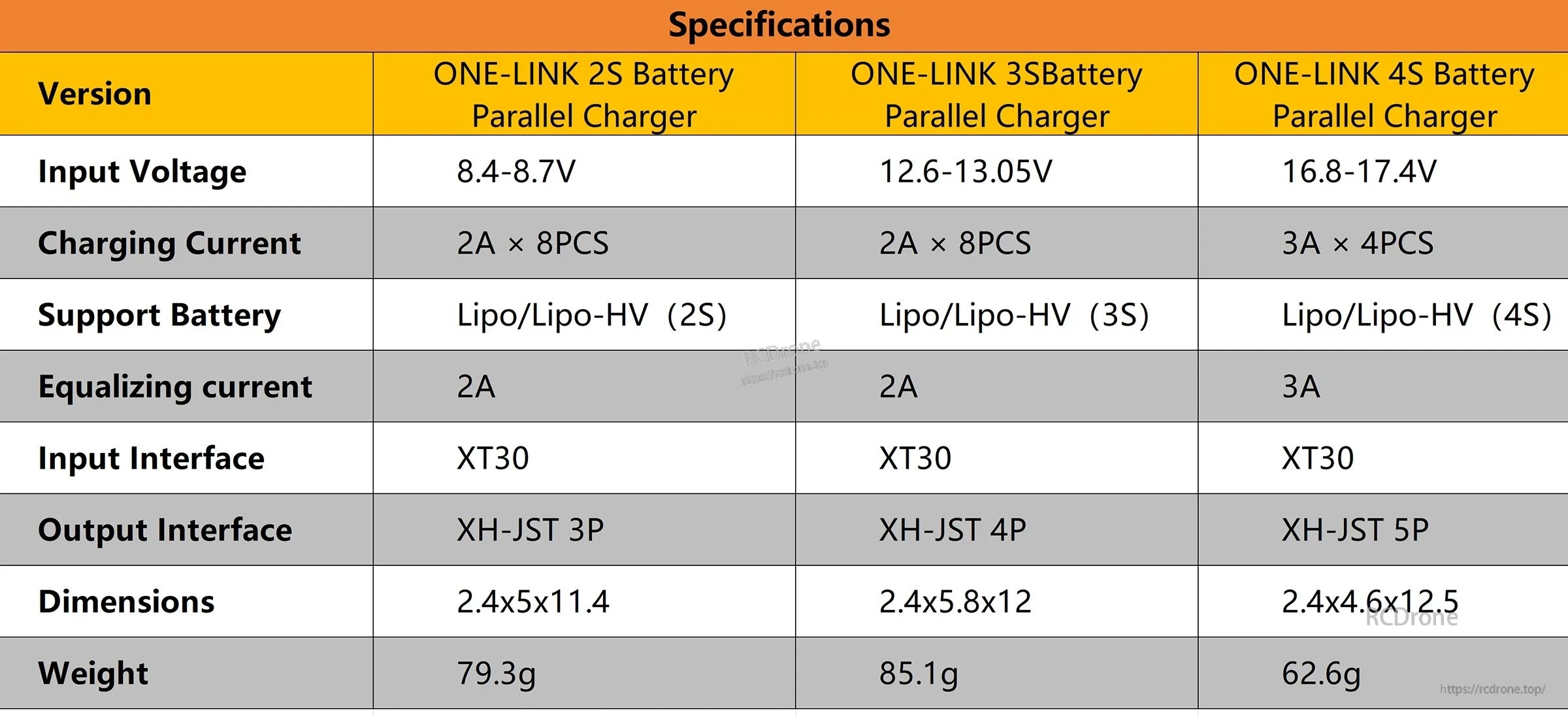

DarwinFPV OneLink 2S/3S/4S parallel charger specifications table for input voltage, current, ports, and size

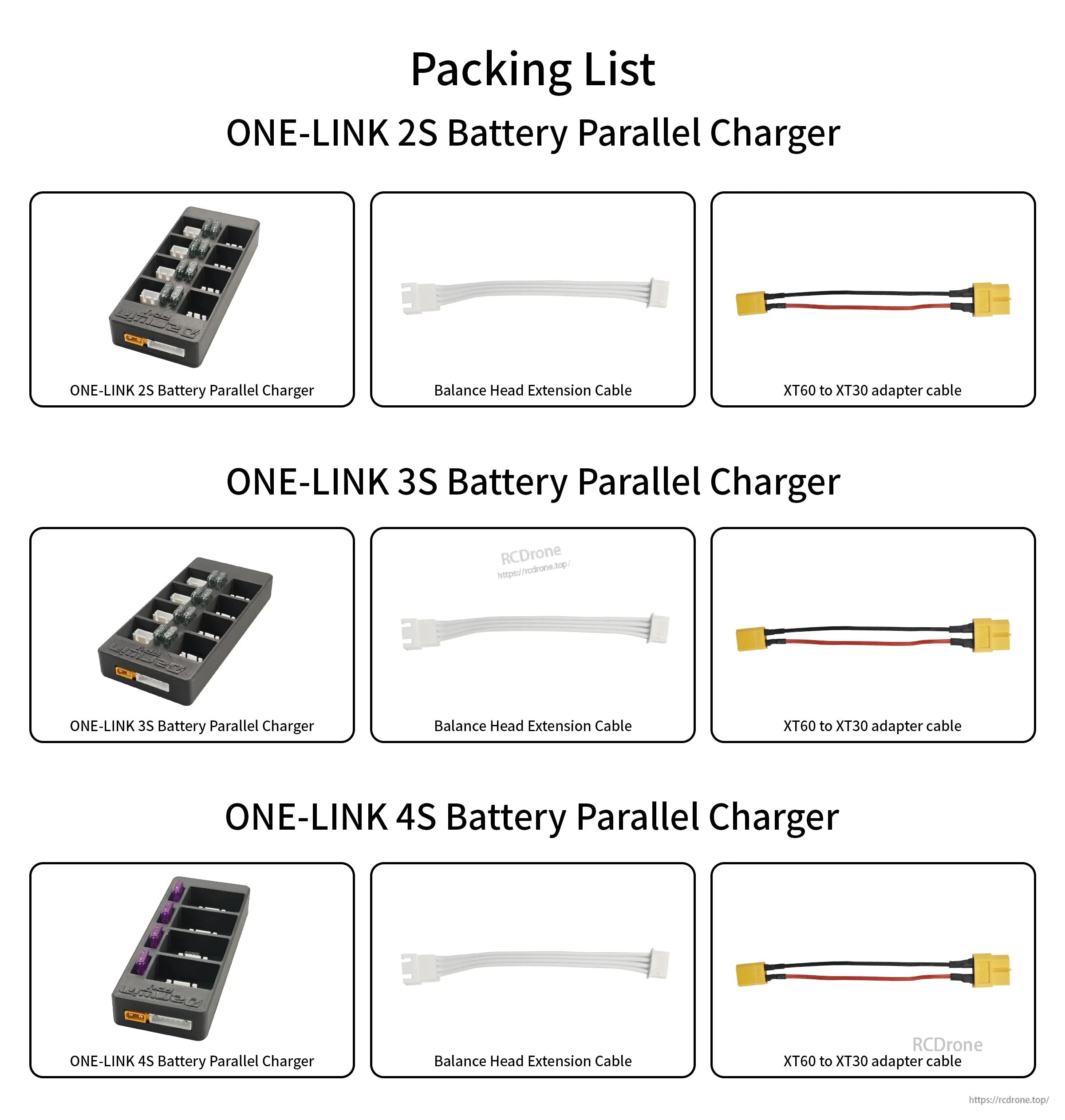

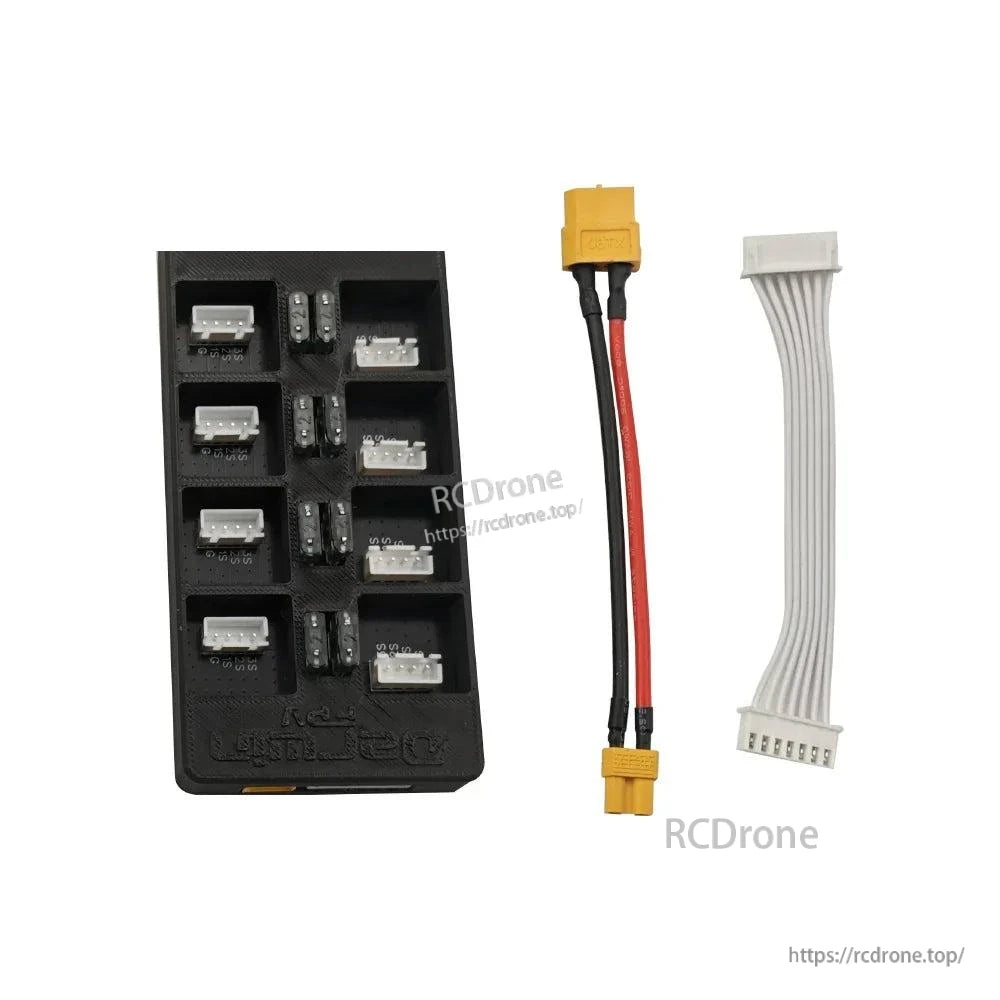

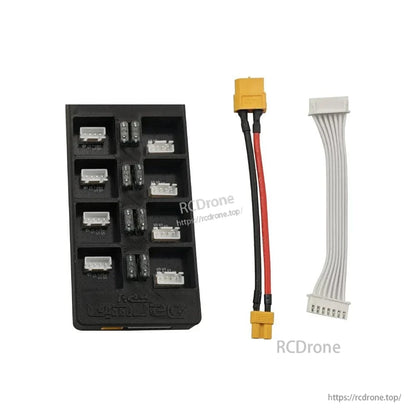

Packing list for OneLink 2S/3S/4S parallel charger kit with board, balance extension cable, and XT60 to XT30 adapter
