GEPRC TAKER F722 BL32 E55A SE फ्लाइट कंट्रोलर स्टैक – 25.5x25.5mm F722 FC + 55A 32Bit ESC, 2–6S रेसिंग FPV ड्रोन के लिए

Overview

GEPRC TAKER F722 BL32 E55A SE Stack एक हल्का, उच्च-प्रदर्शन स्टैक है जिसे विशेष रूप से FPV रेसिंग ड्रोन के लिए डिज़ाइन किया गया है। इसमें STM32F722 उड़ान नियंत्रक है जिसमें MPU6000 जिरोस्कोप, 32MB ब्लैक बॉक्स, और लचीले वायरिंग विकल्प शामिल हैं जिनमें सोल्डर पैड और SH1.0 प्लग-एंड-प्ले कनेक्टर्स शामिल हैं। इसके संक्षिप्त 25.5x25.5mm माउंटिंग पैटर्न के साथ, यह अधिकांश AIO-संगत रेसिंग फ्रेम में फिट बैठता है।

TAKER E55_96K BL32 4IN1 ESC के साथ जोड़ा गया, जो 55A निरंतर धारा को संभालने में सक्षम है और PWM को 96KHz तक समर्थन करता है, यह स्टैक प्रतिस्पर्धात्मक FPV निर्माणों के लिए उत्तरदायी थ्रॉटल नियंत्रण, कम गर्मी निर्माण, और विश्वसनीय शक्ति प्रदान करता है।

विशेषताएँ

• STM32F722RET6 MCU जिसमें बाहरी मॉड्यूल के लिए 6 UARTs

  हैं

• MPU6000 जिरोस्कोप जिसमें कम विलंबता और उत्कृष्ट शोर प्रतिरोध

  है

• 32MB ऑनबोर्ड फ्लैश ब्लैक बॉक्स उड़ान डेटा लॉगिंग के लिए

• टाइप-C यूएसबी इंटरफेस तेज, आधुनिक कनेक्टिविटी के लिए

• BetaFlight OSD AT7456E चिप के साथ

• डुअल BEC आउटपुट: 5V@2.5A और 10V@2A, स्वतंत्र रूप से विनियमित

• प्लग-एंड-प्ले संगतता DJI एयर यूनिट के साथ

• एनालॉग वीडियो इनपुट और बाहरी रिसीवर का समर्थन करता है

• कस्टम 25.5×25.5mm माउंटिंग होल पैटर्न, अधिकांश रेसिंग और AIO फ्रेम के साथ संगत

• विभिन्न माउंटिंग होल को 4mm से 3mm या 2mm में परिवर्तित करने के लिए कंपन-घटाने वाले सिलिकॉन ग्रॉमेट्स शामिल हैं

• E55A ESC धातु-लिपटे MOSFETs का उपयोग करता है जो गर्मी के अपव्यय और स्थायित्व में सुधार करता है

• कई PWM और DShot प्रोटोकॉल का समर्थन करता है, जिसमें DShot600 और Oneshot

विशेषताएँ

TAKER F722 SE उड़ान नियंत्रक

• MCU: STM32F722RET6

• IMU: MPU6000

• ब्लैक बॉक्स: 32MB फ्लैश

• यूएसबी पोर्ट: टाइप-C

• OSD: BetaFlight OSD w/ AT7456E

• बीईसी आउटपुट: 5V@2.5A, 10V@2A

• फर्मवेयर लक्ष्य: TAKERF722SE

• आकार: 31.7 × 31.5mm

• माउंटिंग होल: 25.5 × 25.5mm (φ4mm, φ3mm/2mm में परिवर्तनीय)

• इनपुट वोल्टेज: 7.4V–25.2V (2–6S LiPo)

• UART पोर्ट: 6 UARTs (Uart6 ESC टेलीमेट्री के लिए)

• पावर फ़िल्टर: एकीकृत LC फ़िल्टर

• वजन: 6.0g

TAKER E55_96K BL32 4IN1 ESC

• इनपुट वोल्टेज: 7.4V–25.2V (2–6S LiPo)

• निरंतर धारा: 55A

• बर्स्ट करंट: 60A (5 सेकंड)

• PWM फ़्रीक्वेंसी: 24K–96KHz

• टेलीमेट्री: समर्थित

• गैल्वेनोमीटर (करंट सेंसर): समर्थित

• ESC प्रोटोकॉल: DShot150/300/600, Oneshot125, Oneshot42, Multishot

• फर्मवेयर लक्ष्य: ST_G0_05

• वजन: 9.6g

क्या शामिल है

• 1 × TAKER F722 SE उड़ान नियंत्रक

• 1 × TAKER E55_96K BL32 4IN1 ESC

• 1 × 35V 470μF कैपेसिटर

• 1 × XT60 पावर केबल

• 1 × 8-पिन FC-से-ESC सिग्नल केबल

• 4 × M3×22 स्क्रू

• 6 × M3 एंटी-स्लिप नट

• 12 × सिलिकॉन ग्रॉमेट्स (4mm से 3mm)

• 12 × सिलिकॉन ग्रॉमेट्स (4mm से 2mm)

• 1 × 65mm कैमरा लेंस केबल

• 1 × 25mm कैमरा लेंस केबल

• 1 × रिसीवर केबल

• 1 × DJI एयर यूनिट केबल कनेक्टर

विवरण

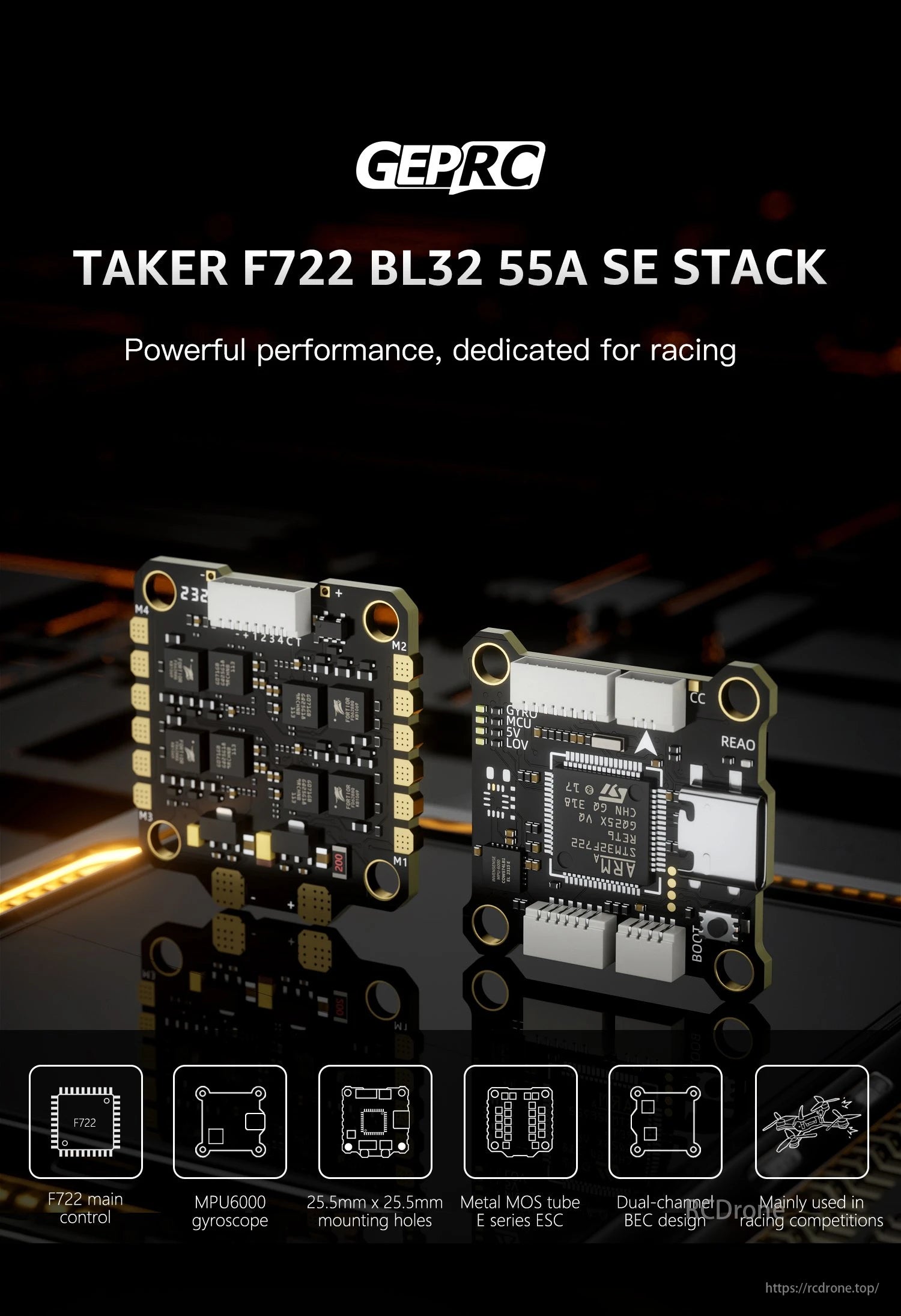

GEPRC TAKER F722 BL32 55A SE STACK रेसिंग के लिए शक्तिशाली प्रदर्शन प्रदान करता है। विशेषताएँ F722 मुख्य नियंत्रण, MPU6000 जिरोस्कोप, 25.5mm माउंटिंग होल, धातु MOS ट्यूब E श्रृंखला ESC, डुअल-चैनल BEC डिज़ाइन, रेसिंग प्रतियोगिताओं के लिए आदर्श हैं।

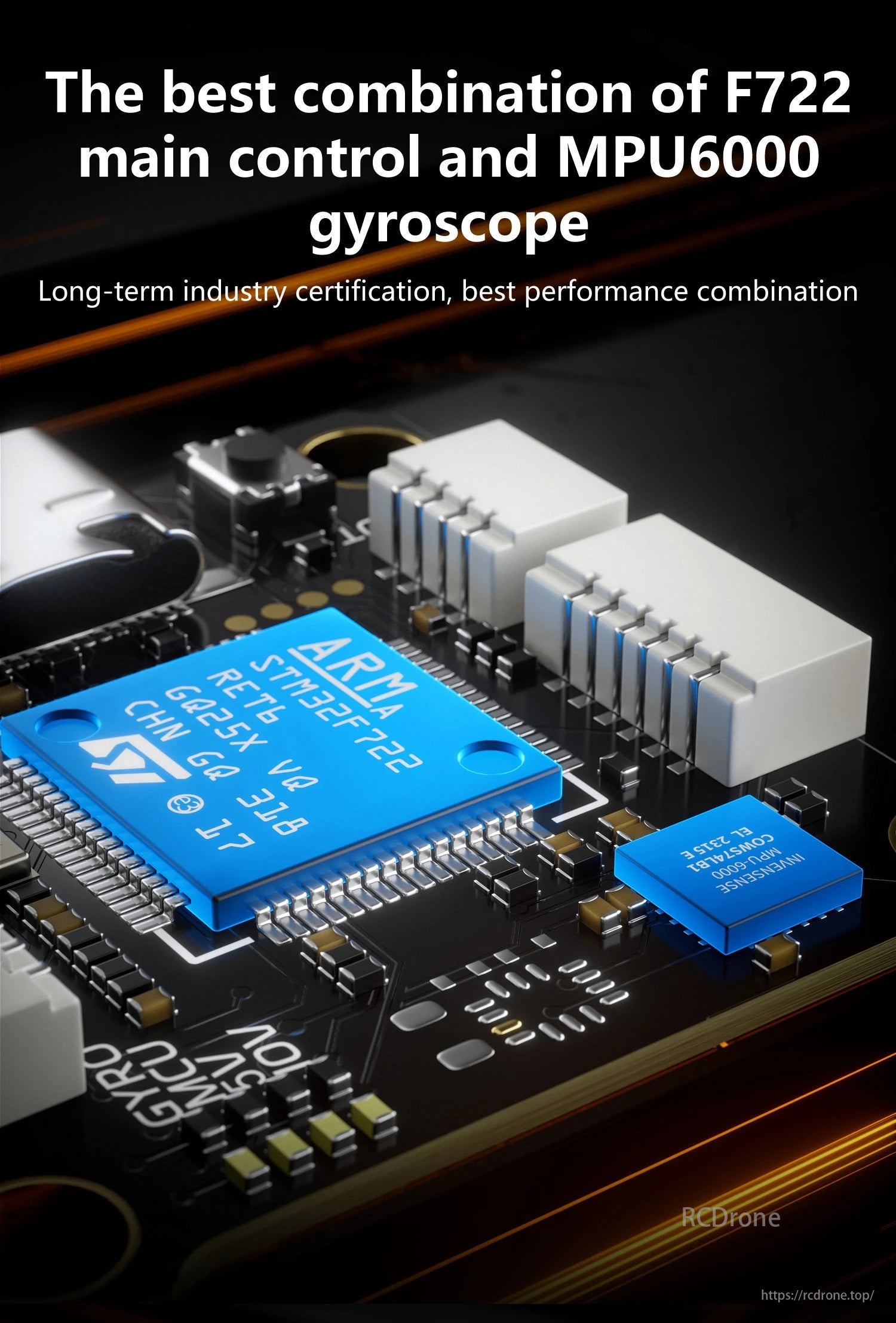

सर्वश्रेष्ठ F722 मुख्य नियंत्रण और MPU6000 जिरोस्कोप संयोजन। दीर्घकालिक उद्योग प्रमाणन सुनिश्चित करता है कि प्रदर्शन अनुकूल है। ARM STM32F722 चिप उन्नत उड़ान नियंत्रण क्षमताओं के लिए निर्बाध रूप से एकीकृत होती है।

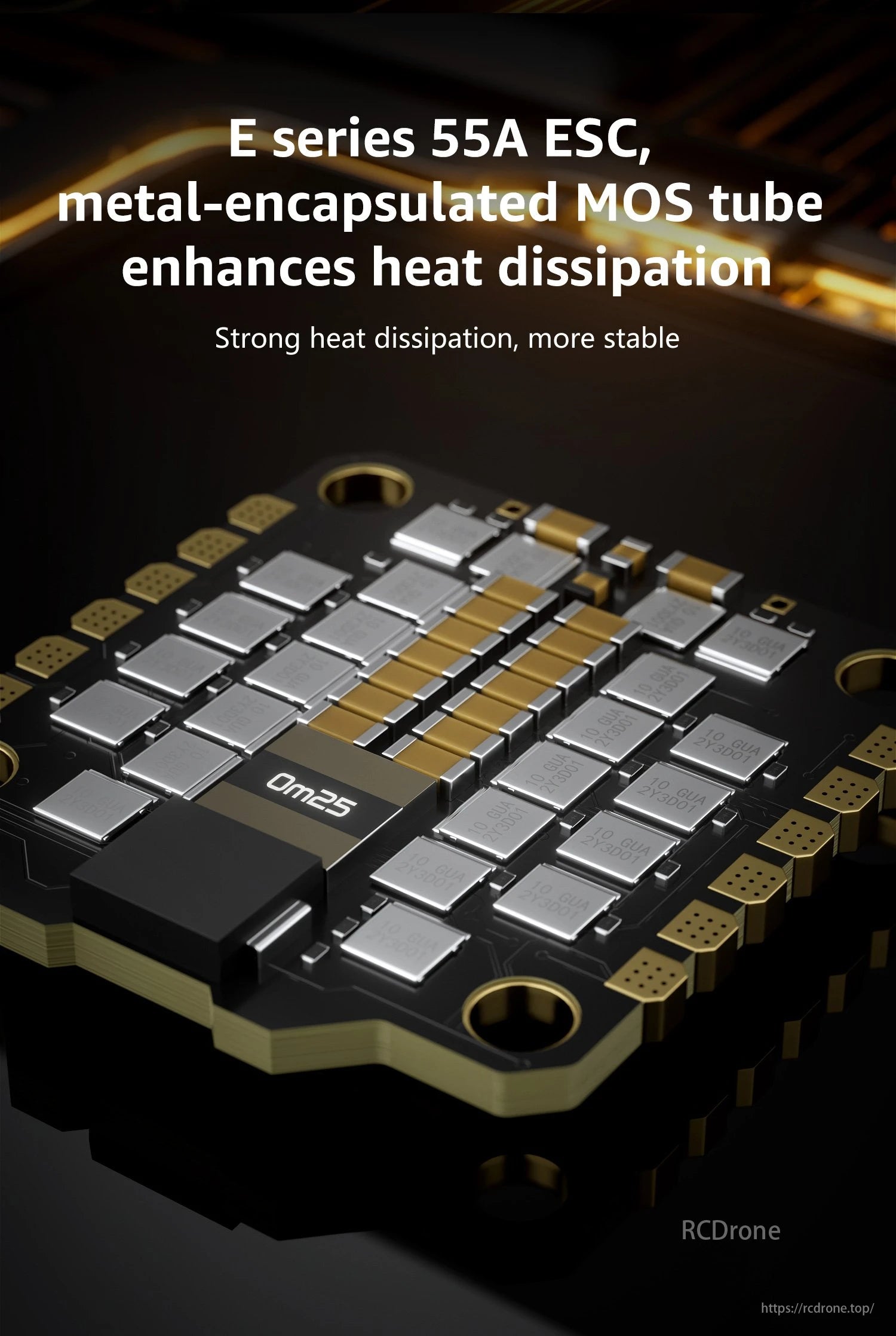

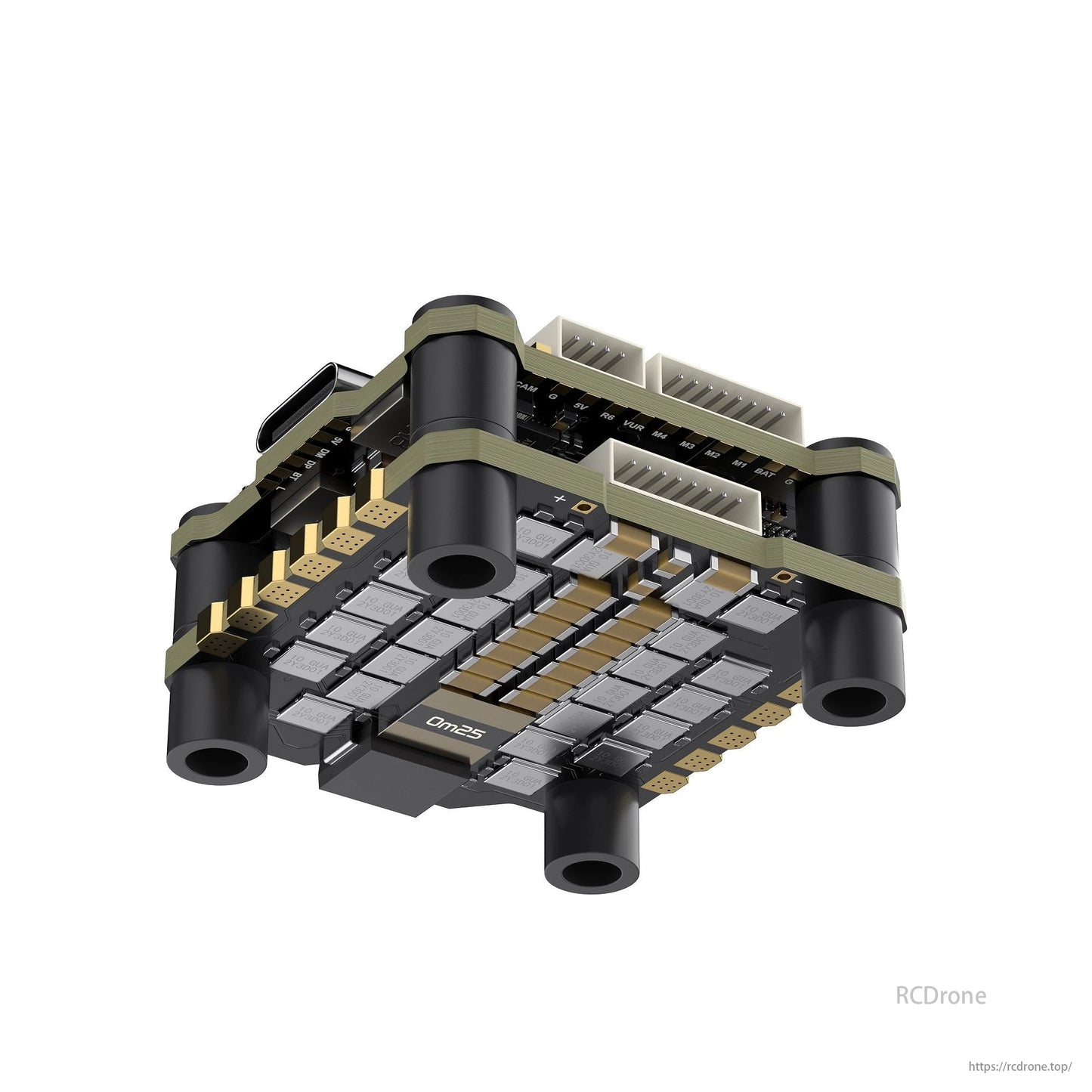

E श्रृंखला 55A ESC धातु-लिपटे MOS ट्यूब के साथ GEPRC TAKER F722 BL32 E55A SE उड़ान नियंत्रक पर गर्मी के अपव्यय को बढ़ाता है। यह डिज़ाइन मजबूत थर्मल प्रबंधन और स्थिरता सुनिश्चित करता है। काले सर्किट बोर्ड पर चांदी और सोने के घटक सावधानीपूर्वक व्यवस्थित किए गए हैं, जिसमें "Om25" एक प्रमुख घटक पर अंकित है। उच्च-प्रदर्शन अनुप्रयोगों के लिए अनुकूलित, यह उन्नत उड़ान नियंत्रक मजबूत निर्माण और कुशल थर्मल प्रदर्शन को जोड़ता है, जो इसे मांग वाले कार्यों के लिए आदर्श बनाता है। इसके एकीकृत विशेषताएँ विभिन्न परिस्थितियों में उत्कृष्ट कार्यक्षमता और विश्वसनीयता का समर्थन करती हैं।

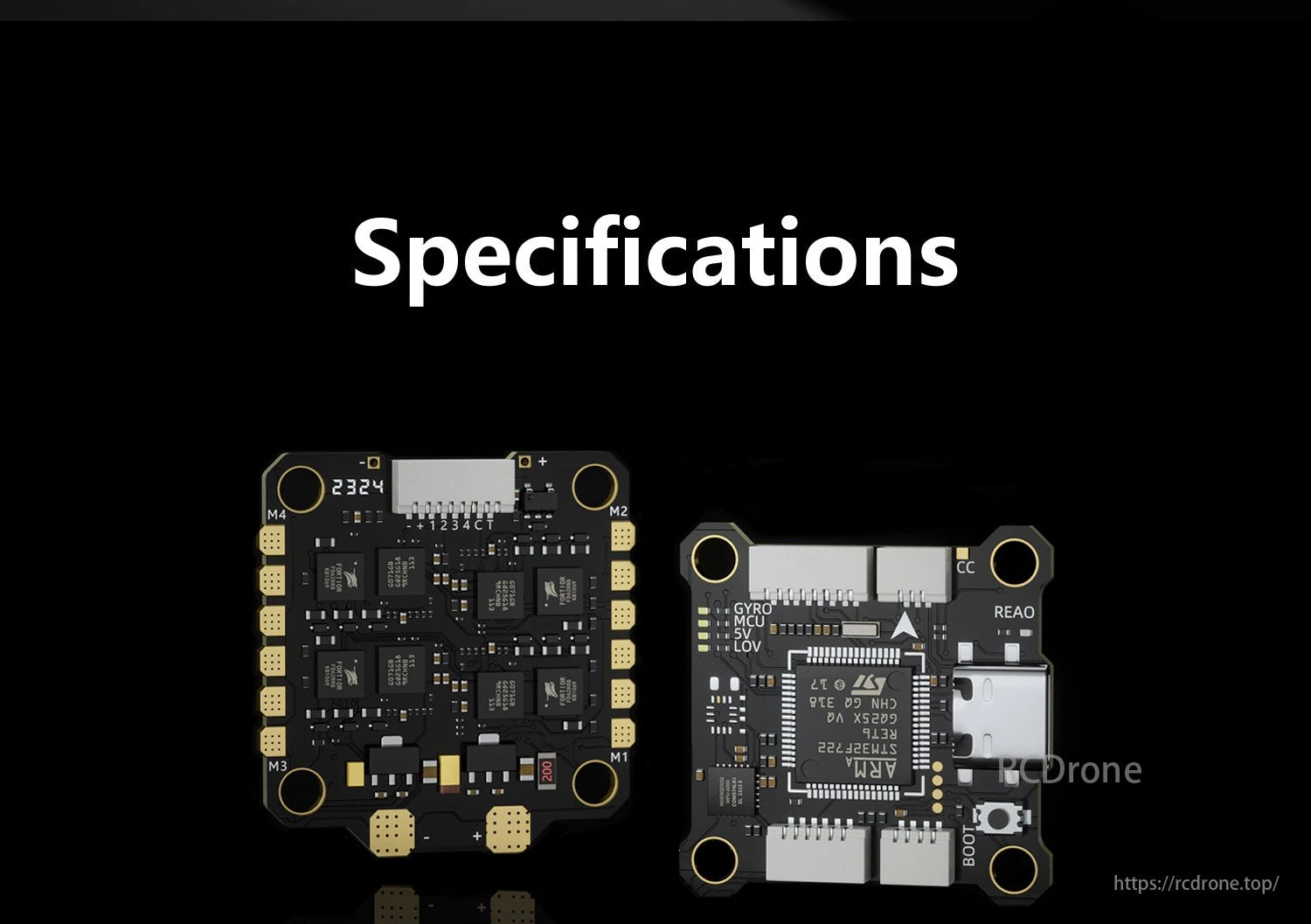

जिरो-आधारित उत्पाद जिसमें विशिष्टताएँ 2324 हैं, जिसमें M4 और M2 संगतता, CC प्रोसेसिंग, और MCU घड़ी की गति 1 है जिसमें SoV संस्करण 2T 0.61 पर है।

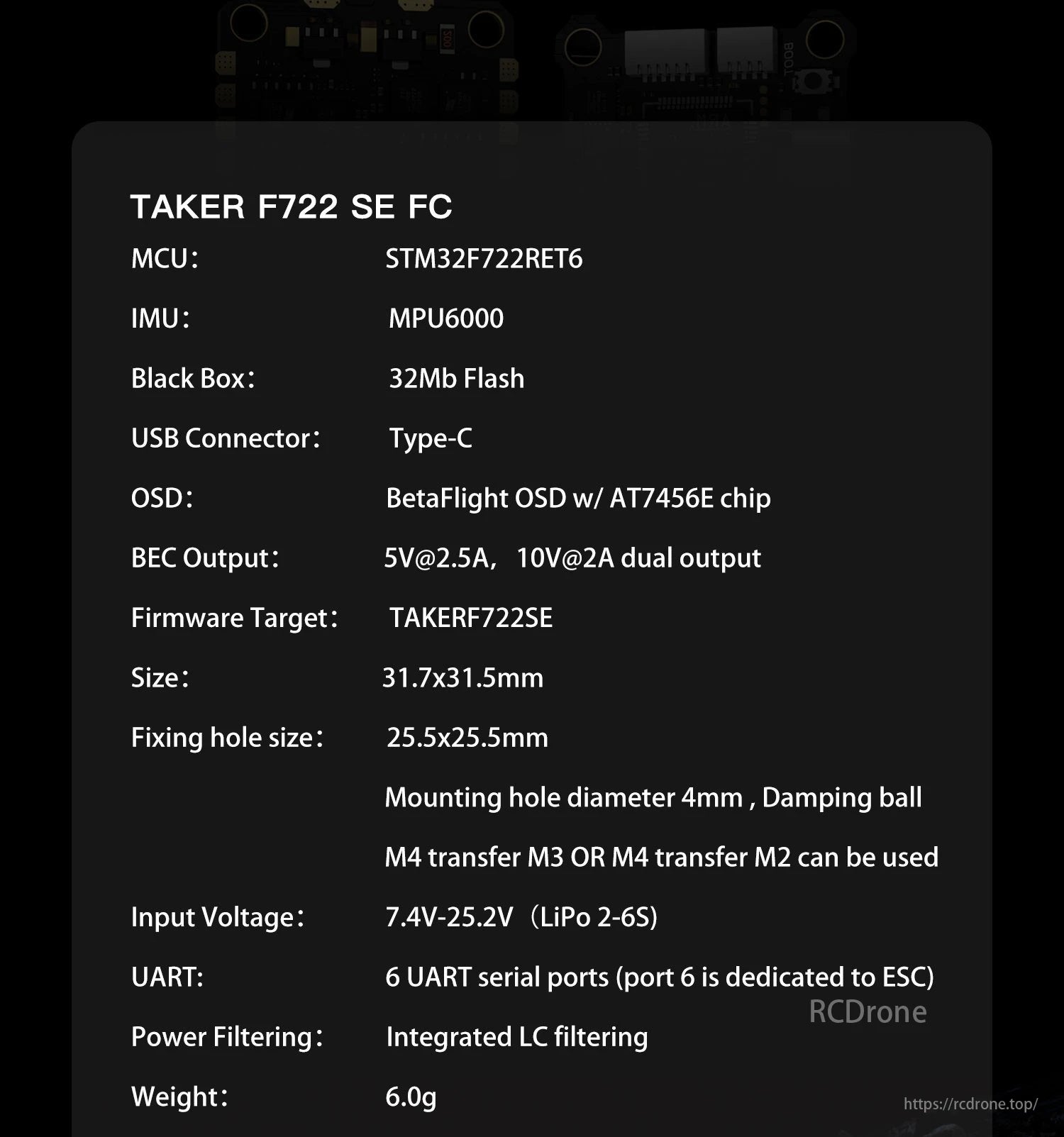

TAKER F722 SE एक उड़ान नियंत्रक है जिसमें STM32F722RET6 MCU, MPU6000 IMU, और AT7456E चिप के साथ BetaFlight OSD है। इसमें SV@2.SA and IOV@2A dual आउटपुट के लिए BEC आउटपुट है। फर्मवेयर लक्ष्य TAKERFZ22SE है। डिवाइस का आकार 31.7x31.5mm है, इसमें 25.5x25.5mm का फिक्सिंग होल आकार है, और माउंटिंग होल व्यास 4mm है। डैम्पिंग बॉल ट्रांसफर M3 या M4 स्क्रू के साथ उपयोग किया जा सकता है। इनपुट वोल्टेज 7.4V-25.2V (LiPo 2-6S) है और इसमें 6 UART सीरियल पोर्ट हैं, जिसमें पोर्ट 6 ESC के लिए समर्पित है। पावर फ़िल्टरिंग एकीकृत LC प्रकार है और डिवाइस का वजन 6.0g है।

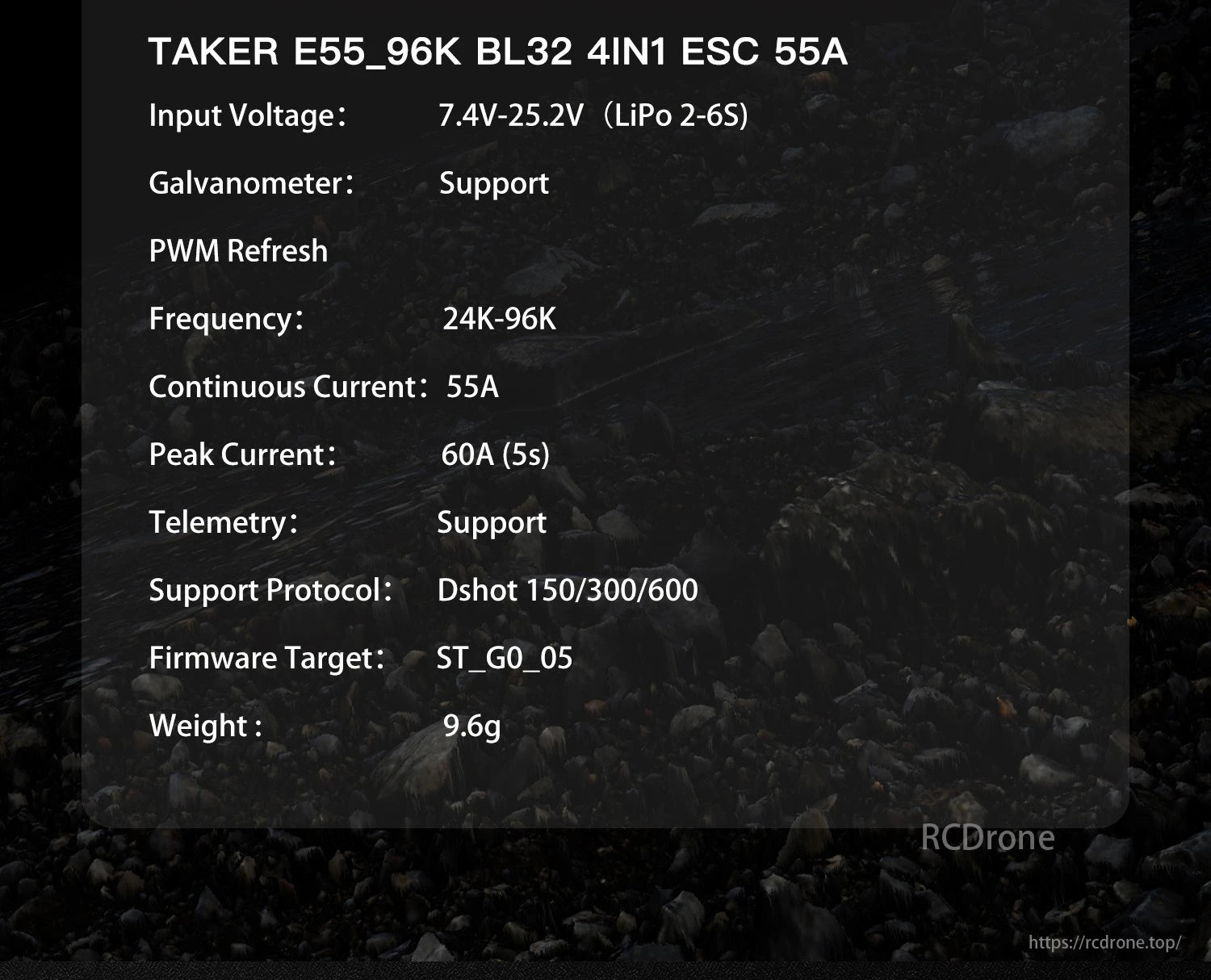

उत्पाद का नाम: TAKER E5s, मॉडल: 96K BL32, 4INI ESC, इनपुट वोल्टेज: 74V-25.2V (LiPo 2-6S), गैल्वेनोमीटर: PWM रिफ्रेश फ़्रीक्वेंसी 96K तक का समर्थन करता है, निरंतर धारा: 55A, पीक करंट: 60A, टेलीमेट्री: समर्थित प्रोटोकॉल Dshot 150/300/600, फर्मवेयर लक्ष्य: ST_GO_05, वजन: 9.6g

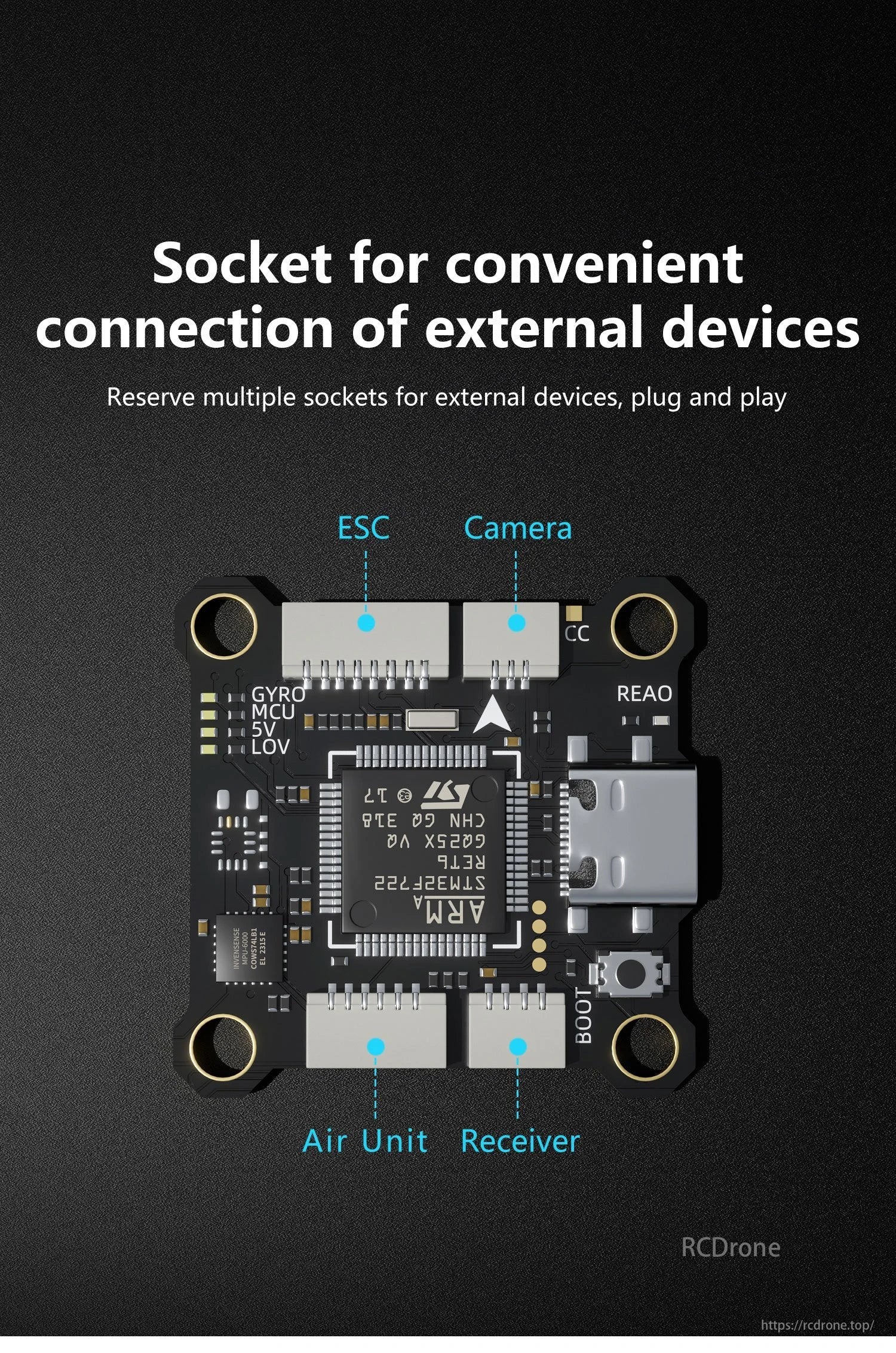

बाहरी उपकरणों को कनेक्ट करने के लिए सुविधाजनक सॉकेट। ESC, कैमरा, जिरो, और अधिक के साथ प्लग और प्ले संगतता। आसान विस्तार के लिए कई सॉकेट आरक्षित करें।

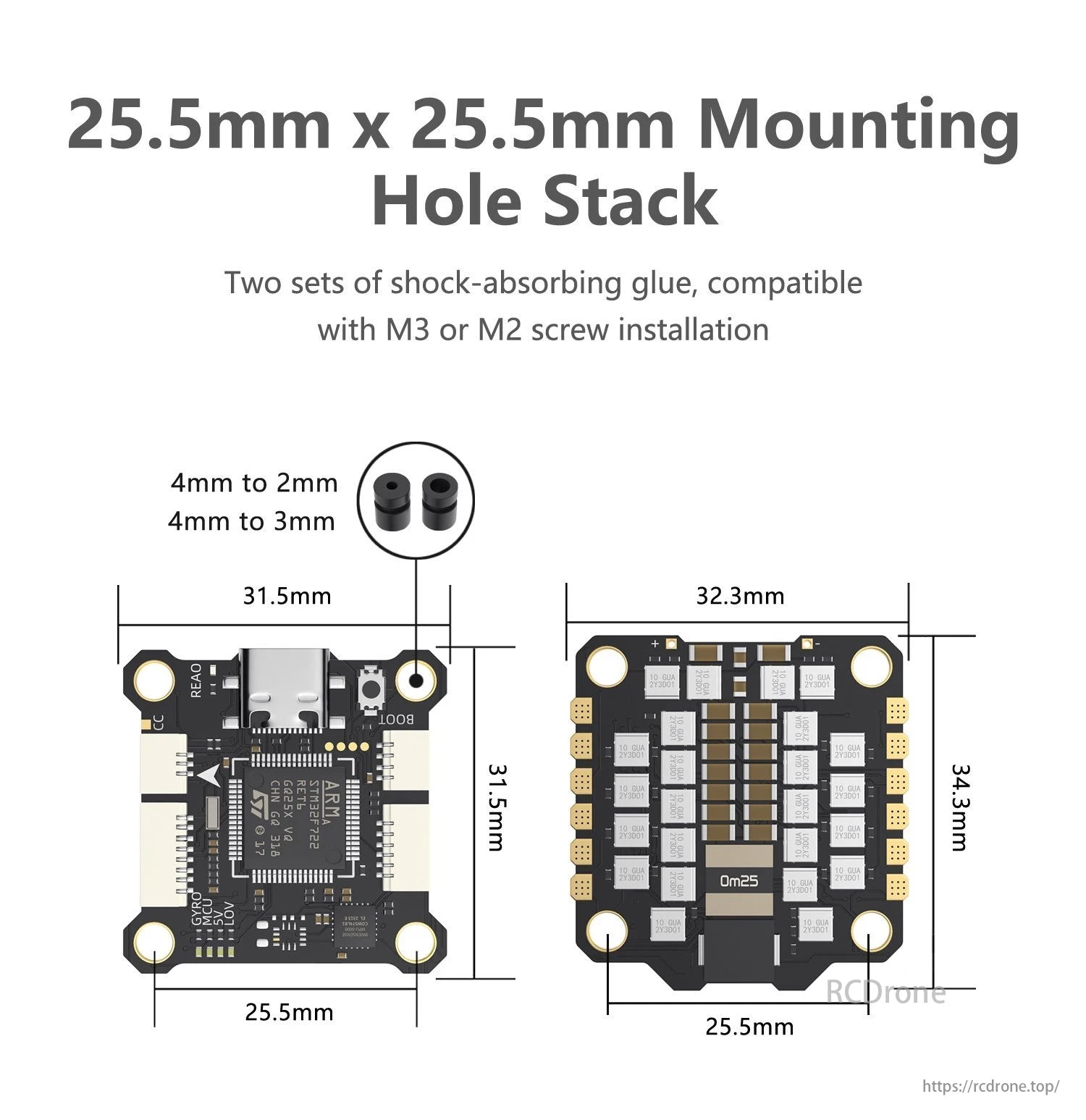

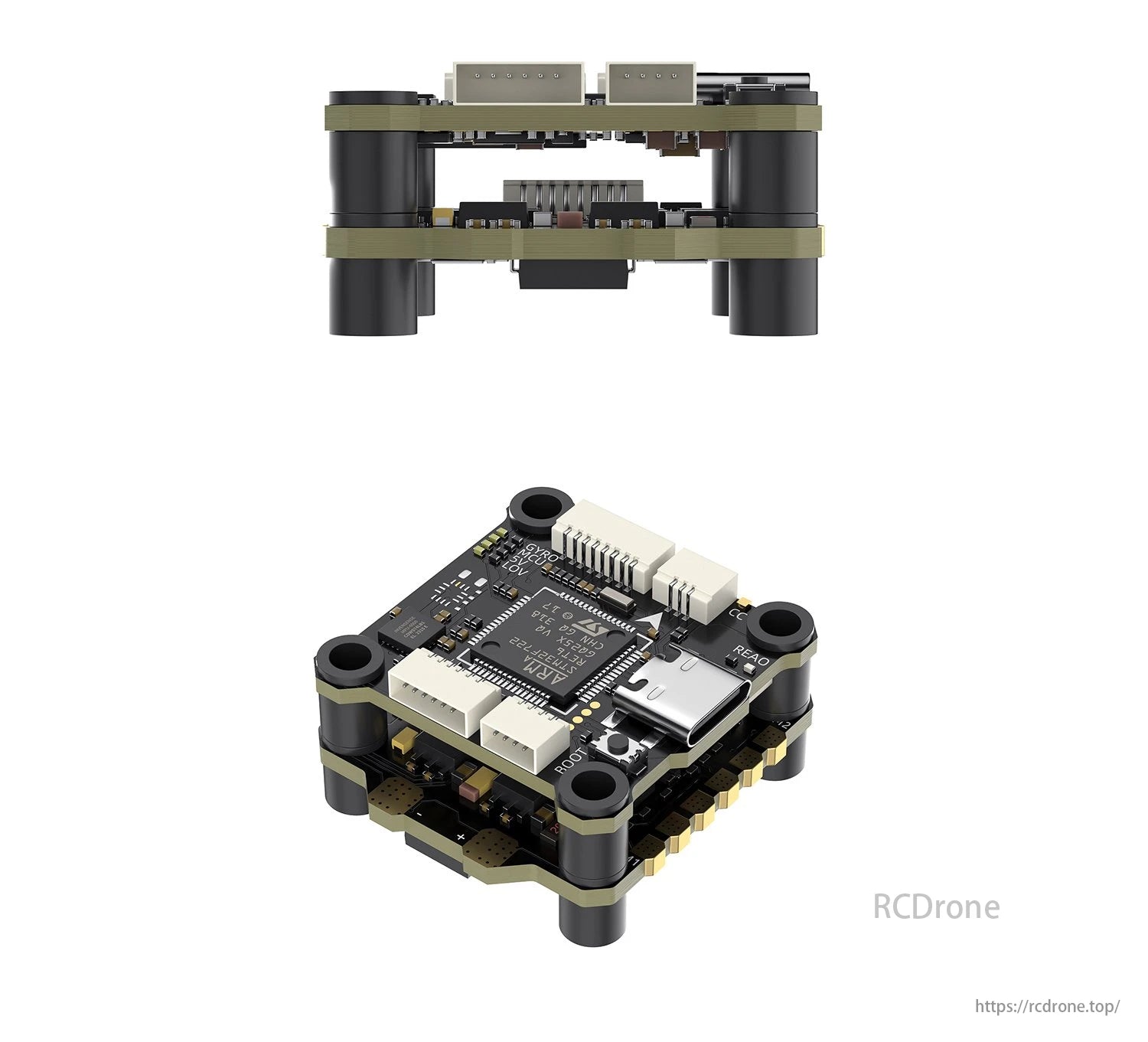

GEPRC TAKER F722 BL32 E55A SE उड़ान नियंत्रक में 25.5mm माउंटिंग होल, M3/M2 स्क्रू के लिए शॉक-एब्जॉर्बिंग गोंद है, जिसका आकार 31.5mm x 31.5mm और 32.3mm x 34.3mm है।

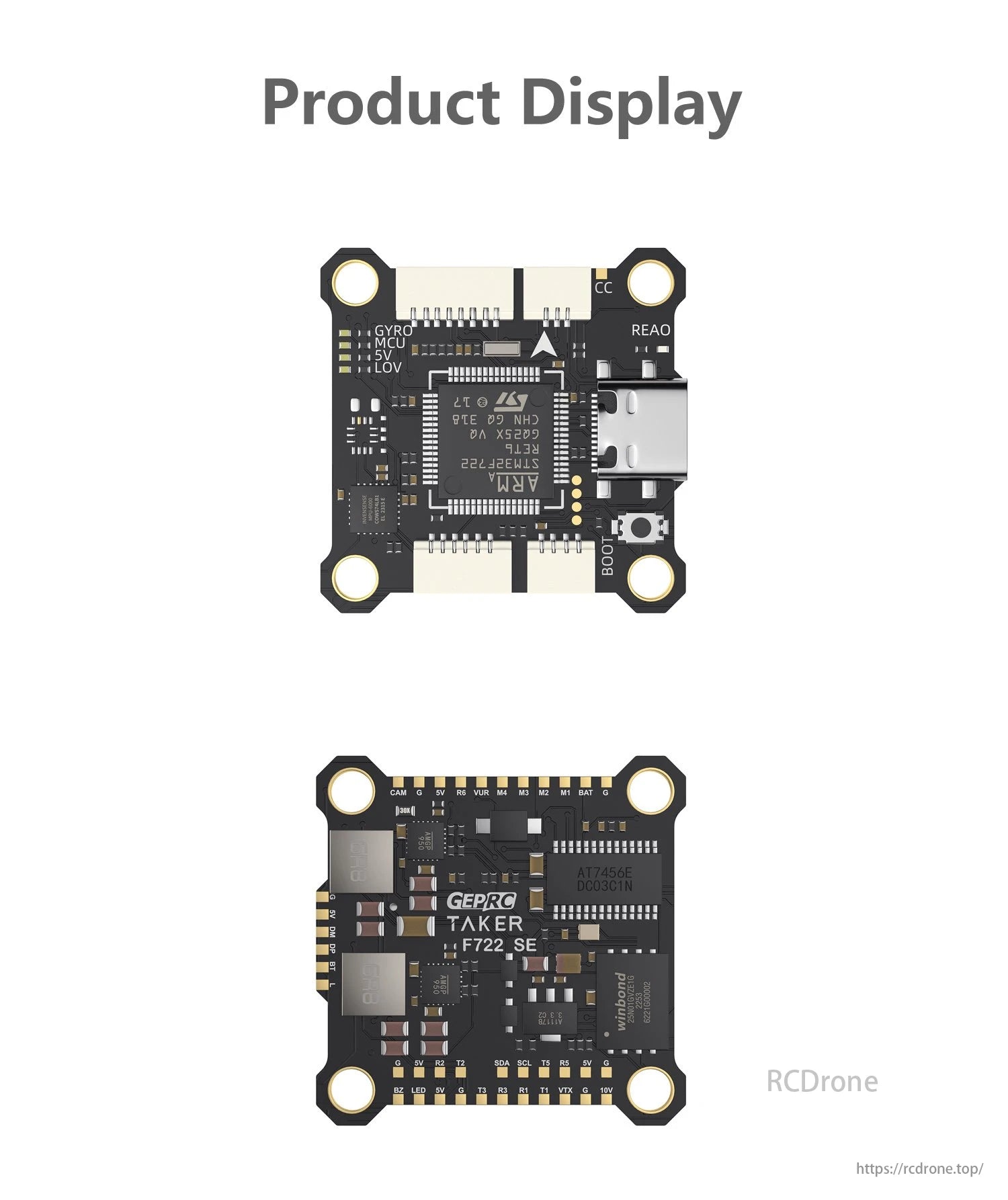

उत्पाद प्रदर्शन जिरो MCU SV LOV, मात्रा 20, NH। इसमें X520s, 9134, Z2LJ2Ew1S, wJV Ii 8 CAM VUR Ma M3 BAT, AT7456E DCO3CTN, GEPRC TAKER F722 SE #26f4, J SDA SCL LED V 10V शामिल हैं।

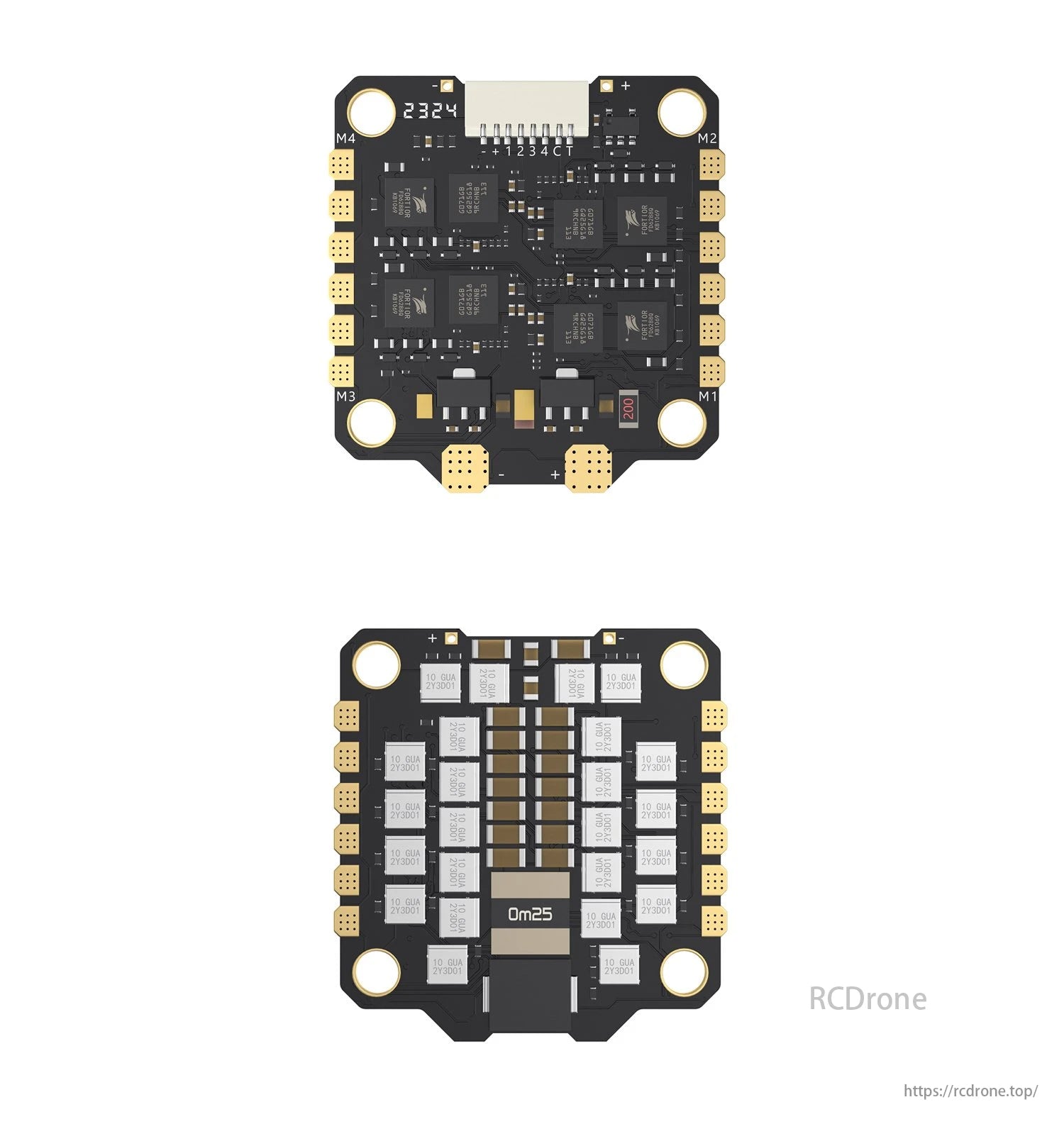

M1-M4 लेबल, 2324 और 0m25 मार्किंग, साथ ही इलेक्ट्रॉनिक घटक और कनेक्टर्स, GEPRC TAKER F722 BL32 E55A SE उड़ान नियंत्रक पर ड्रोन नियंत्रण प्रणालियों के लिए प्रदर्शित किए गए हैं।

NI-825X श्रृंखला। 24-पिन, 25 मेगाहर्ट्ज, Ni5% X52US। EZ-Vi और W-YV रूट सिस्टम के साथ संगत।

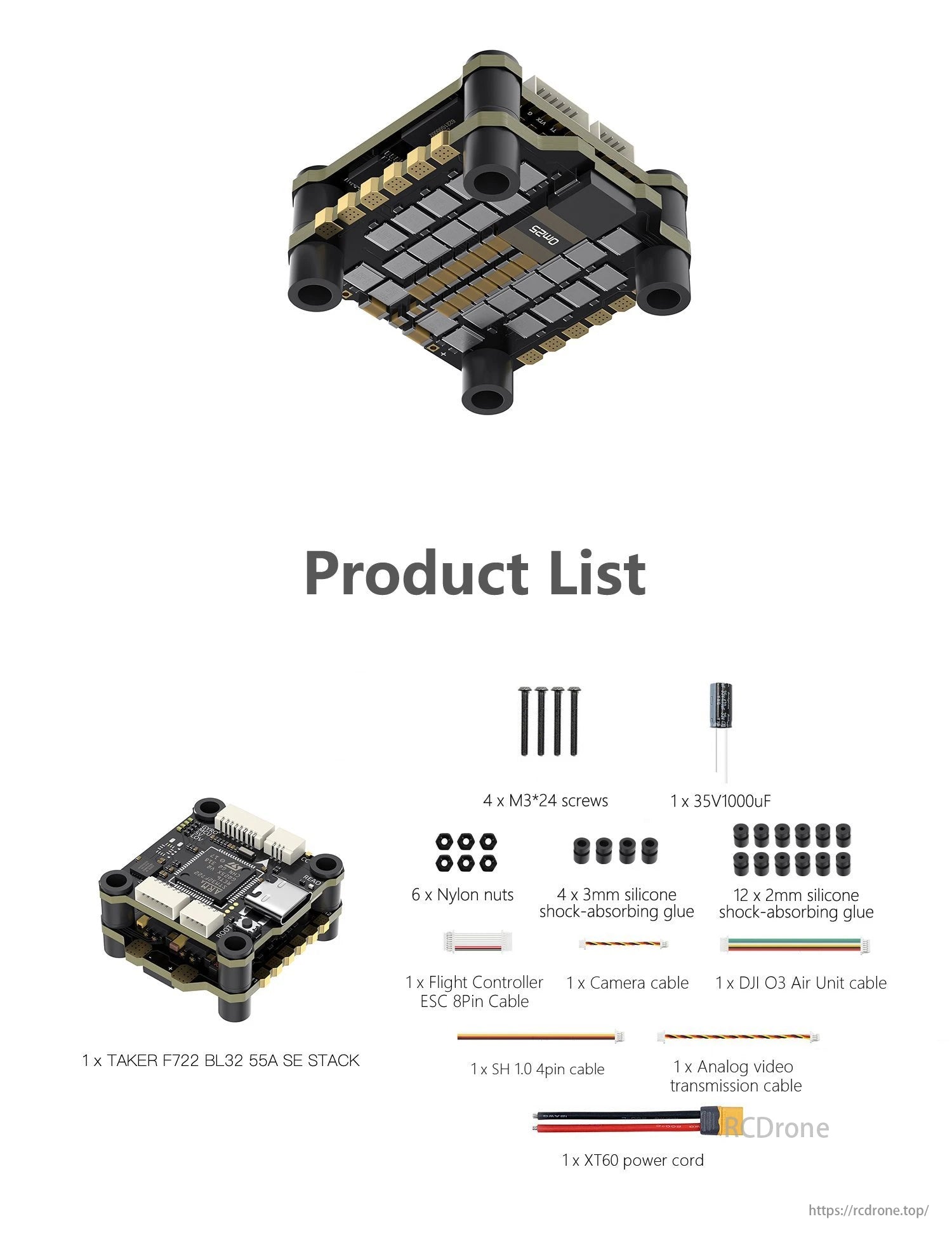

इस उत्पाद सूची में स्क्रू, कैपेसिटर, बेयरिंग, नट, वाशर, और गोंद शामिल हैं। इसमें एक उड़ान नियंत्रक, कैमरा केबल (DJI), ESC 8Pin केबल, TAKER F722 BL32 55A SE STACK I, एनालॉग वीडियो ट्रांसमिशन केबल, और XT60 पावर कॉर्ड शामिल हैं।
