सारांश

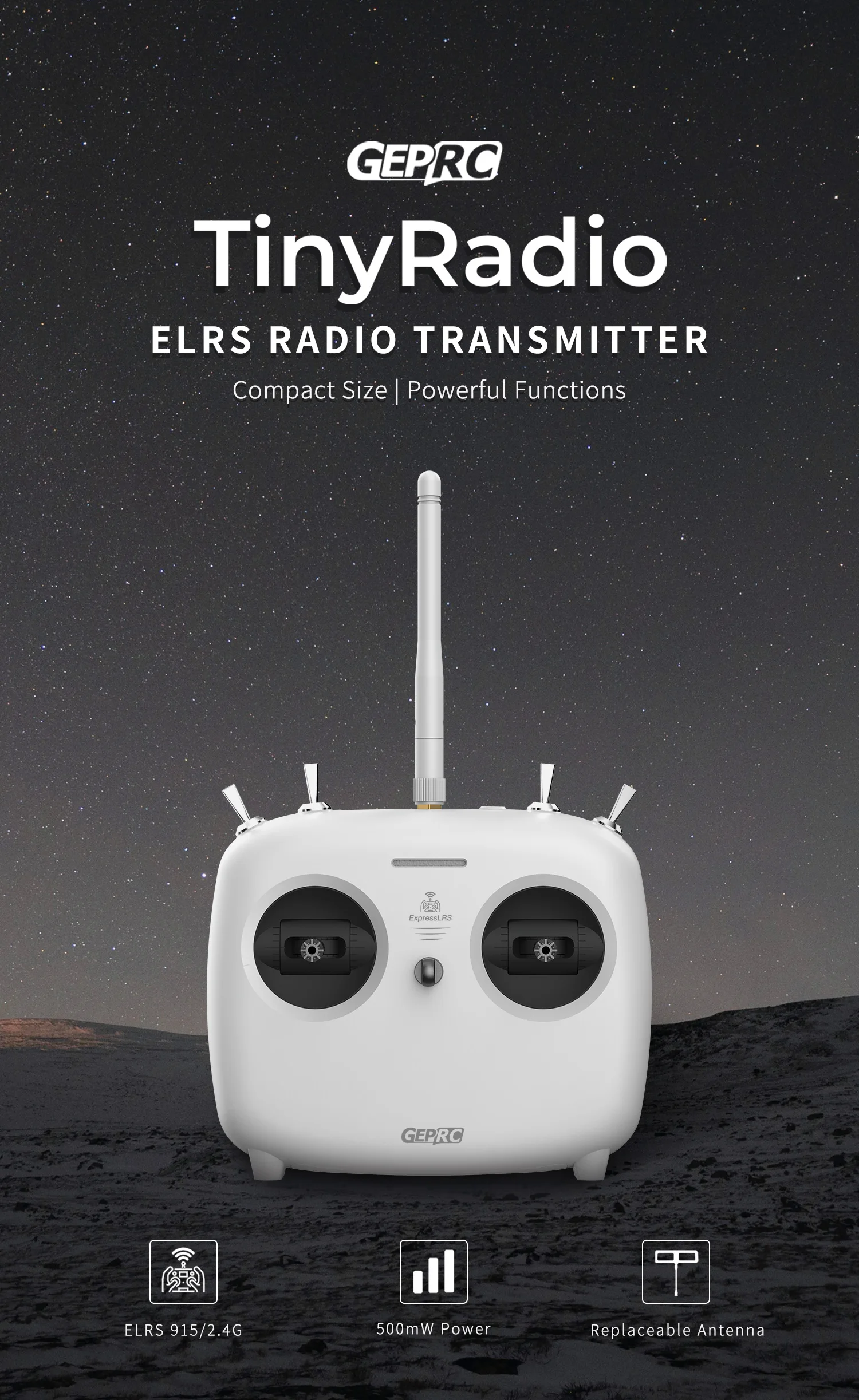

TinyRadio ELRS रिमोट कंट्रोलर एक नई पीढ़ी का रिमोट कंट्रोल सिस्टम है जिसे ExpressLRS ओपन सोर्स प्रोजेक्ट के आधार पर विकसित किया गया है। ExpressLRS लंबी दूरी के कनेक्शन, कम विलंबता और 500Hz की अधिकतम ताज़ा दर के लिए नए मानक सेट करता है।

उपयोग की कठिनाई को कम करने के लिए TinyRadio एक सरलीकृत डिज़ाइन अपनाता है। एर्गोनोमिक डिज़ाइन, पकड़ने में अधिक आरामदायक। बिल्ट-इन ELRS मॉड्यूल, 915/868MHz और 2.4GHz संस्करणों में उपलब्ध है, रिप्लेसेब्ल एंटीना डिज़ाइन के साथ 500mW तक की समायोज्य शक्ति, आदर्श परिस्थितियों में रिमोट कंट्रोल की दूरी 2KM से अधिक तक पहुँच सकती है। अपग्रेड का समर्थन करें USB इंटरफ़ेस के माध्यम से रिमोट कंट्रोल फर्मवेयर, और वाईफ़ाई के माध्यम से ELRS मॉड्यूल फर्मवेयर को अपग्रेड कर सकता है, ब्लूटूथ के माध्यम से कंप्यूटर ड्रोन सिम्युलेटर के लिए वायरलेस कनेक्शन का समर्थन करता है। यह अल्ट्रा-लॉन्ग बैटरी लाइफ के लिए दो 18650 बैटरी को सपोर्ट करता है। 8 लो लेटेंसी चैनल शुरुआती और पेशेवरों की अधिकांश जरूरतों को पूरा कर सकते हैं।

（नोट्स: पावर ऑन करने से पहले एक एंटेना स्थापित किया जाना चाहिए!）

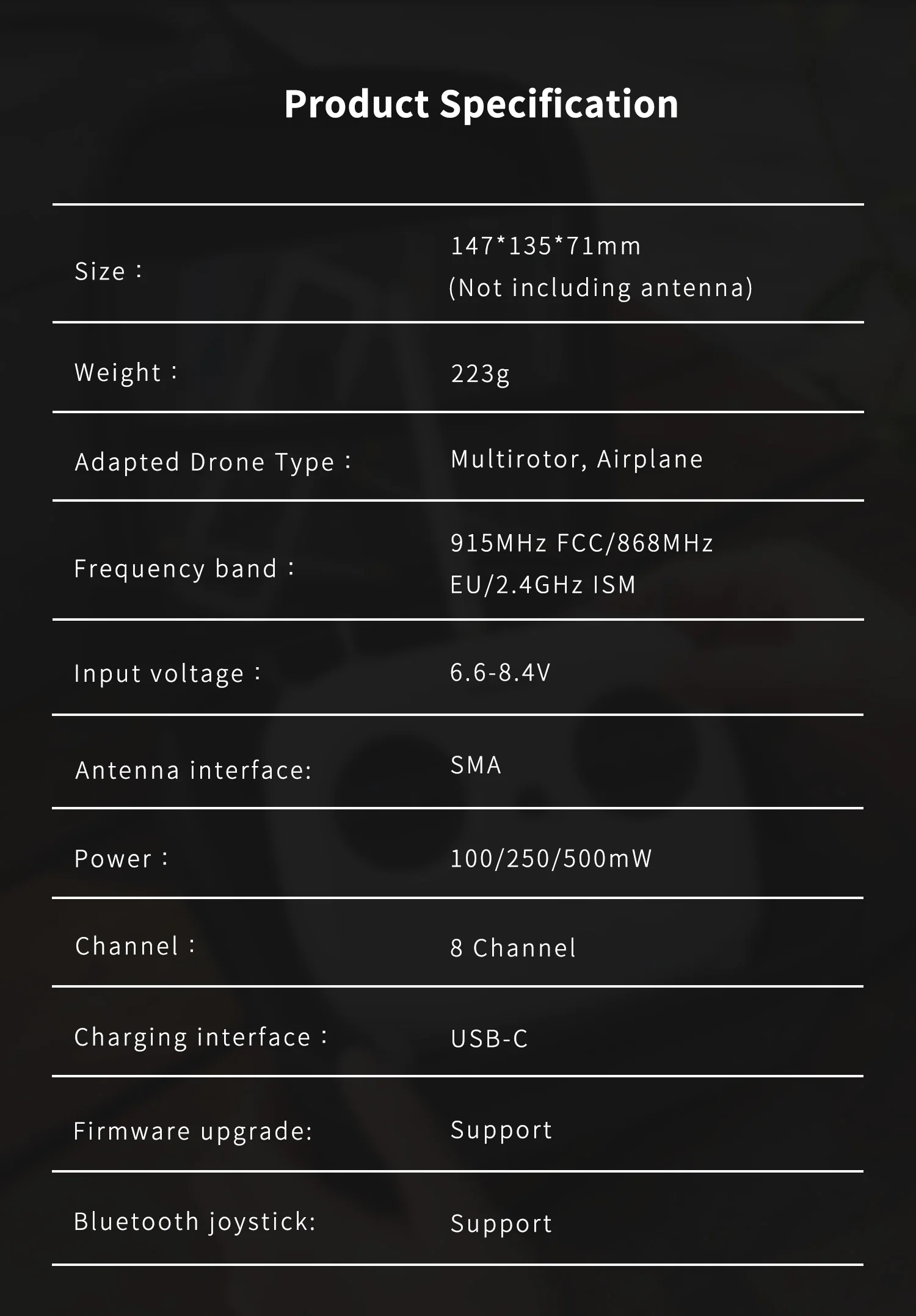

निर्दिष्टीकरण

• आकार:147*135*71mm(एंटीना शामिल नहीं)

• वजन:223g

• अनुकूलित ड्रोन प्रकार: मल्टीरोटर, हवाई जहाज

• आवृत्ति बैंड:915MHz FCC /868MHz EU /2.4GHz ISM

• इनपुट वोल्टेज:6.6-8.4V

• एंटीना इंटरफ़ेस：SMA

• पावर:100/250/500mW

• चैनल:8 चैनल

• चार्जिंग इंटरफ़ेस: USB-C

• फर्मवेयर अपग्रेड: सपोर्ट

• ब्लूटूथ जॉयस्टिक: समर्थन

फीचर

1. बिल्ट-इन ELRS 915MHz/2.4GHz

2. कार्यात्मक “कम और हैं” डिज़ाइन, ले जाने में आसान

3. 2KM+ उड़ान श्रेणी(पर्यावरण के अधीन )

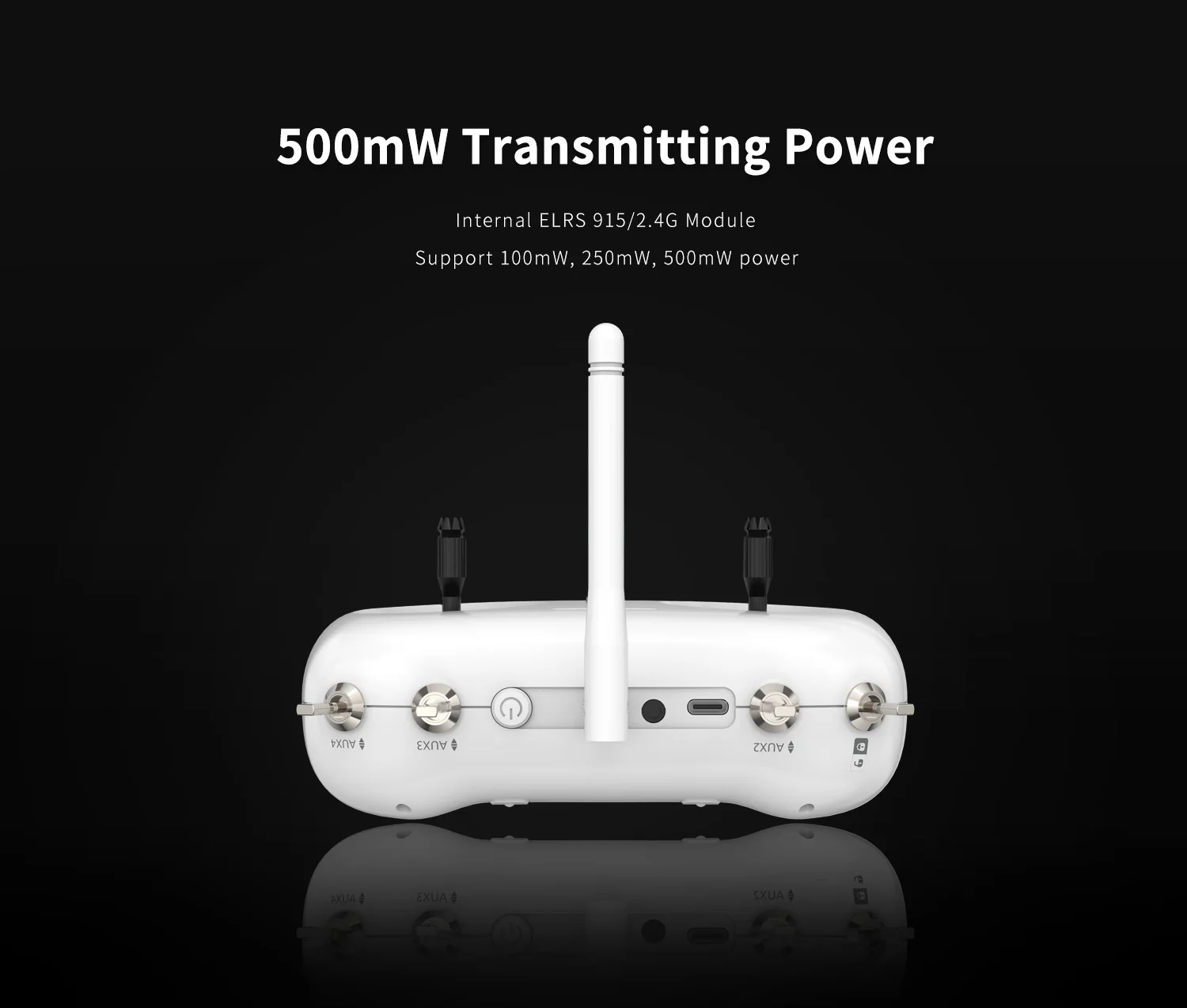

4. 500mW समायोज्य शक्ति

5. 8 सुपर लो लेटेंसी चैनल

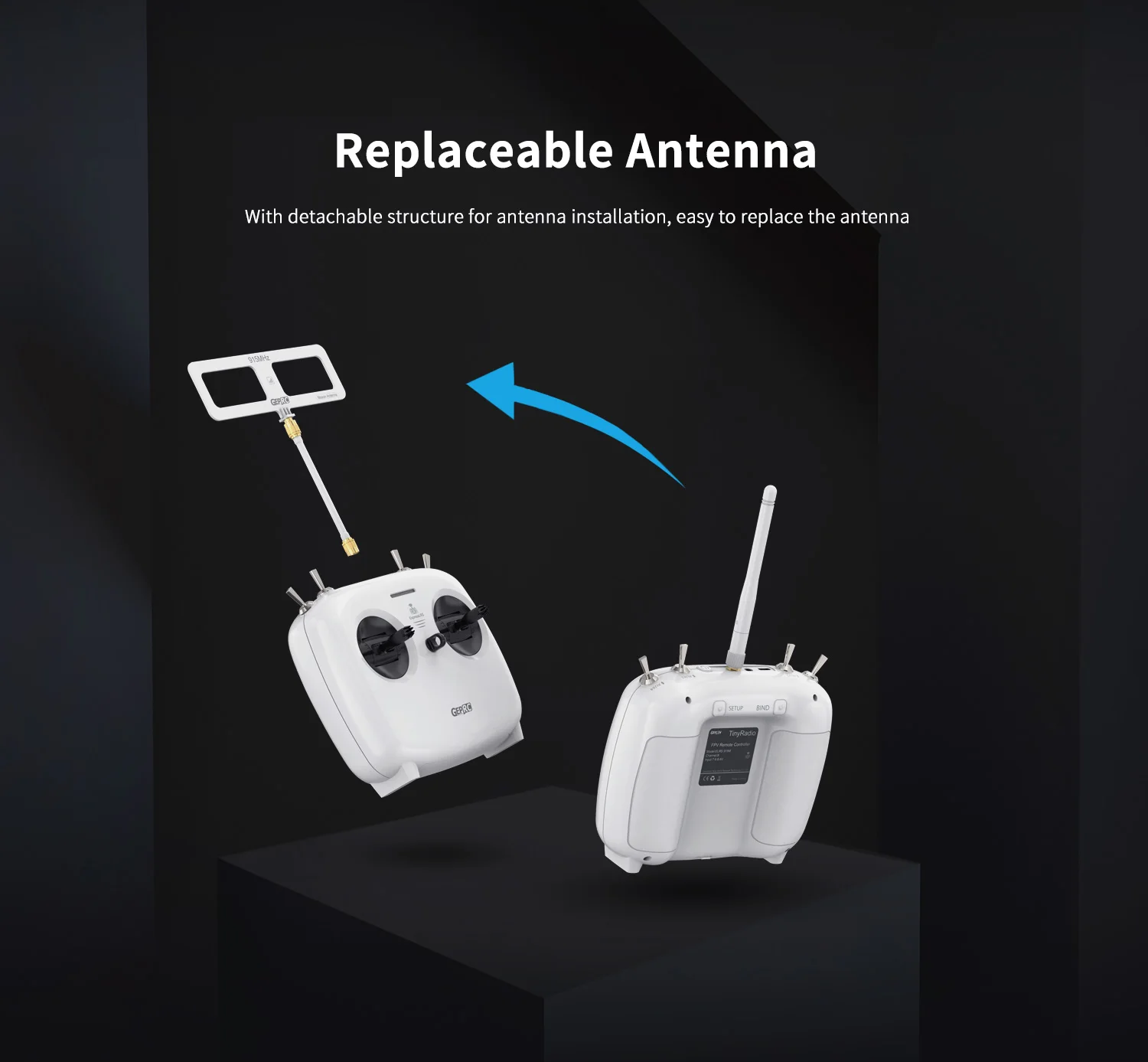

6. बदली जाने वाला एंटीना

7. दो बदली जा सकने वाली 18650 बैटरी

8.  USB-C चार्जिंग का समर्थन करें

9. कस्टम रिमोट कंट्रोल सिस्टम

10. ड्रोन सिमुलेटर के साथ पूरी तरह से संगत

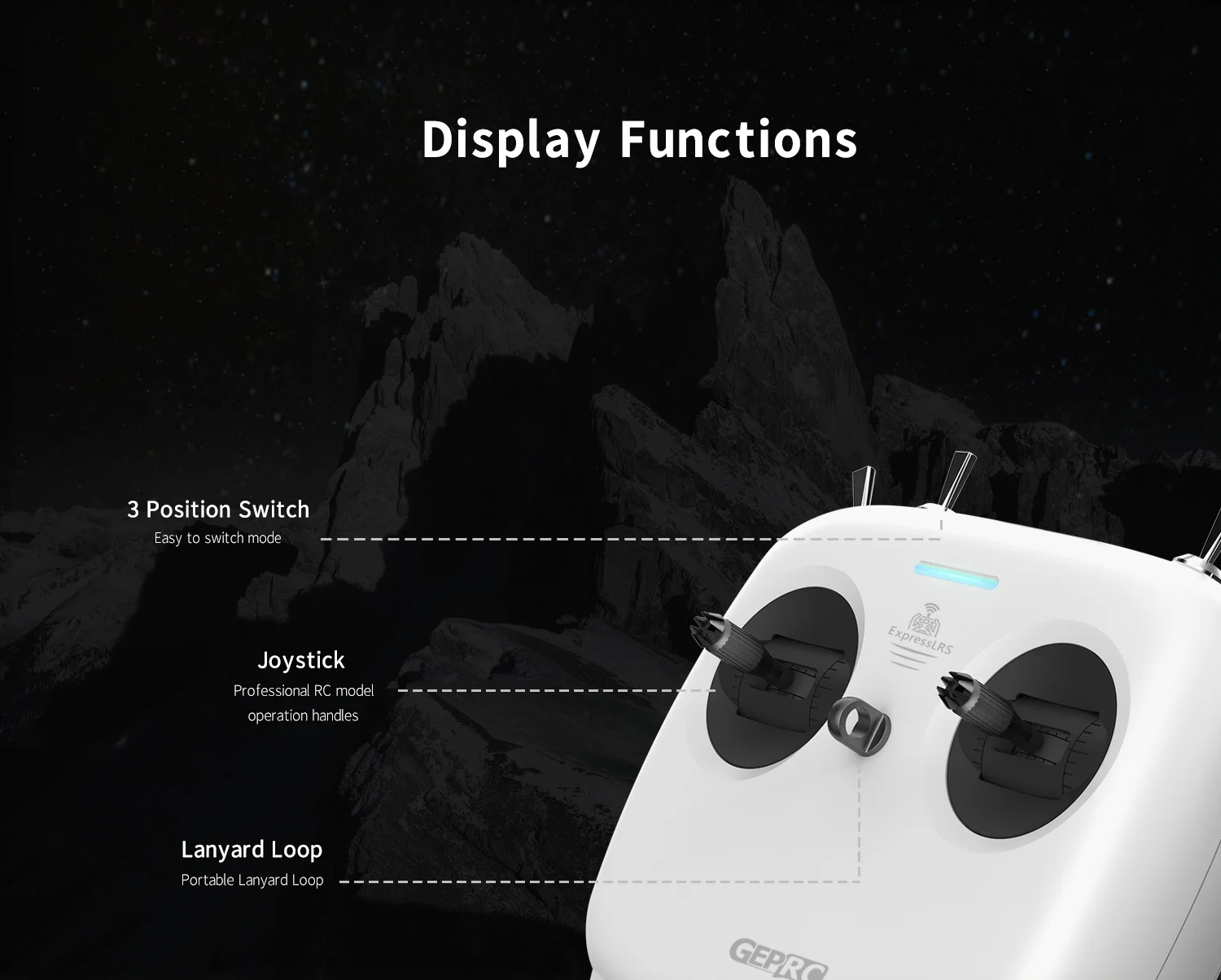

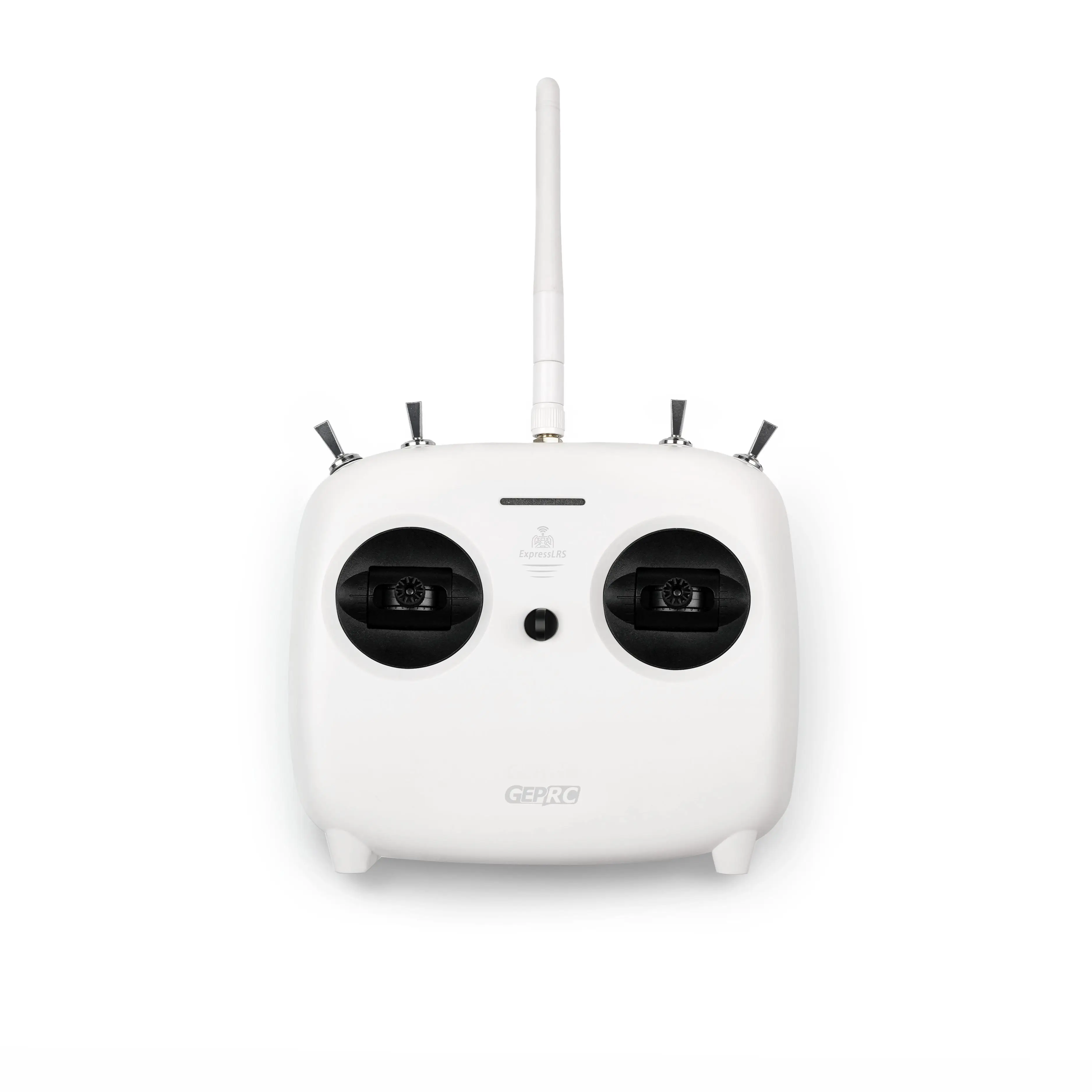

टाइनीरेडियो रिमोट कंट्रोलर डायग्राम

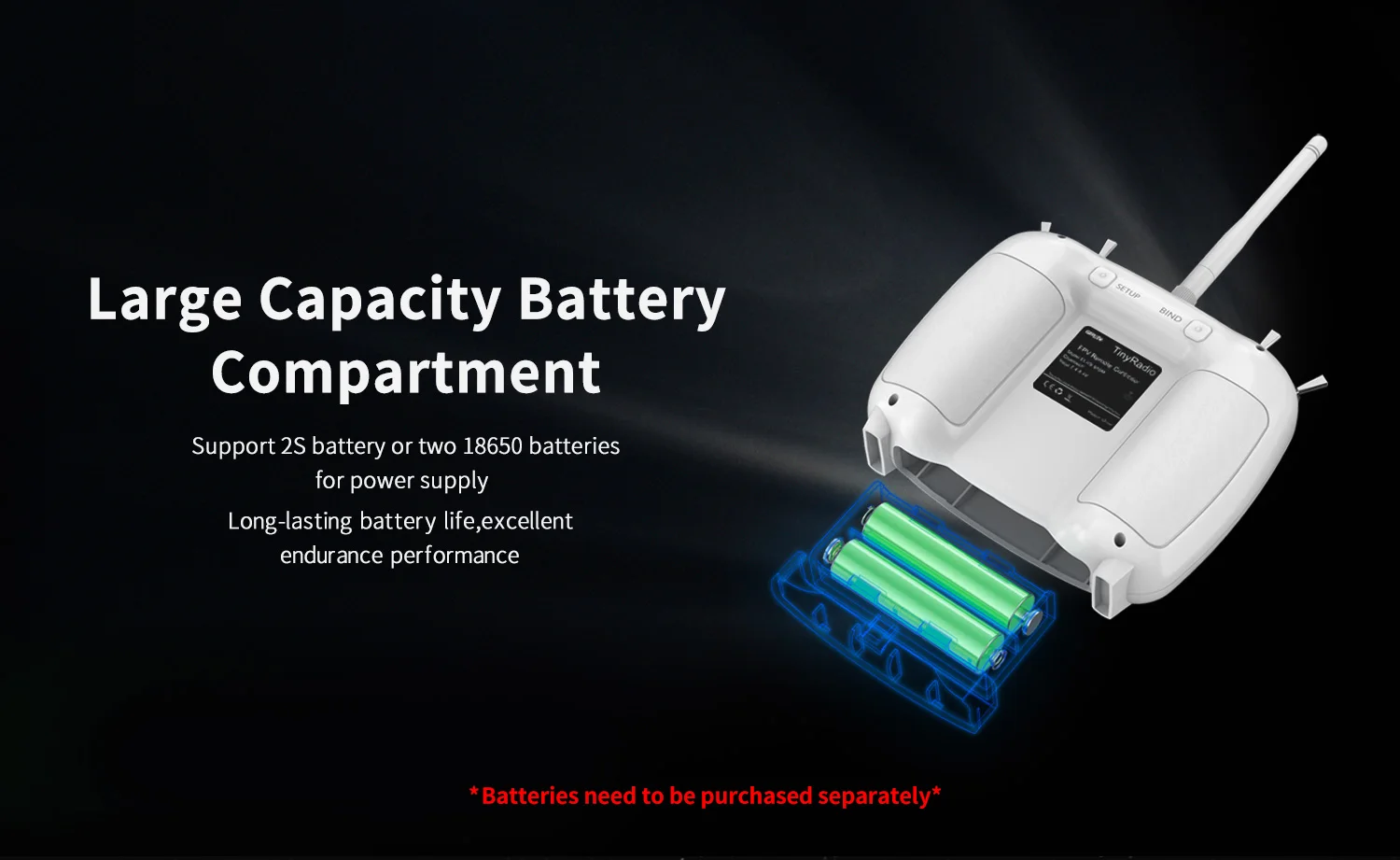

बैटरी इंस्टालेशन

नीचे का बैटरी कवर खोलें और दो 18650 बैटरी या 2S बैटरी डालें।(शामिल नहीं)

नोट्स

1. सुनिश्चित करें कि बैटरी पर ध्रुवीयता के प्रतीक बैटरी कंपार्टमेंट के अंदर के प्रतीकों से मेल खाते हैं।

2. नई और पुरानी बैटरियों का मिश्रण न करें।

3. विभिन्न प्रकार की बैटरियों का मिश्रण न करें।

निर्देश

पावर ऑन/ऑफ

रिमोट कंट्रोल के पावर बटन को बंद स्थिति में 2 सेकंड के लिए लंबे समय तक दबाएं, और रिमोट कंट्रोल के वाइब्रेट होने के बाद पावर बटन को छोड़ दें, जबकि लाल एलईडी जलती है, रिमोट कंट्रोल सफलतापूर्वक चालू हो जाता है।

पॉवर ऑन स्टेट में रिमोट कंट्रोल के पावर बटन को 2 सेकंड तक देर तक दबाएं, जब एलईडी लाइट चली जाती है, रिमोट कंट्रोल सफलतापूर्वक बंद हो जाता है

बाइंडिंग

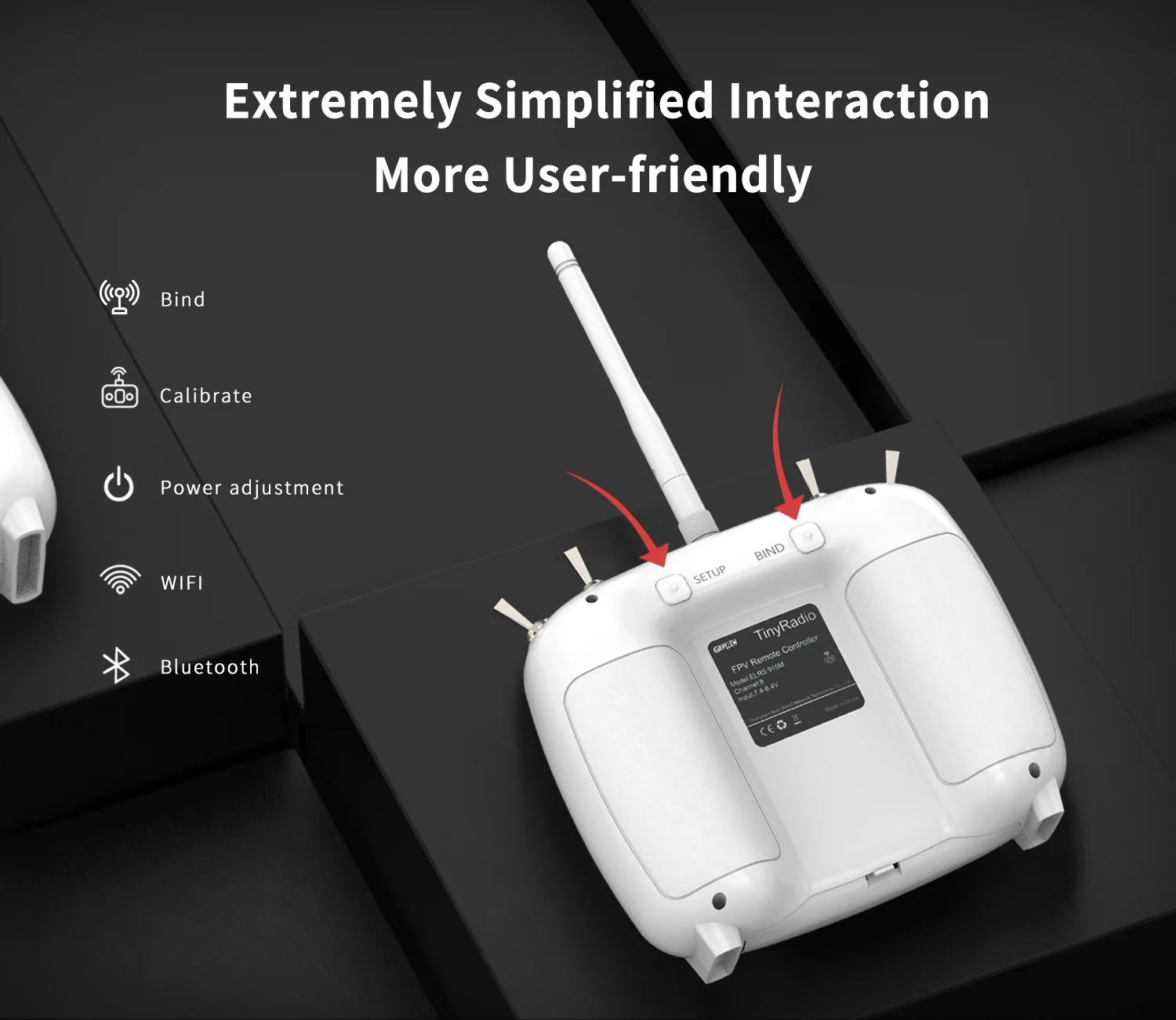

बंद स्थिति में, रिमोट कंट्रोल के पीछे स्थित बाइंड बटन को लंबे समय तक दबाएं, और फिर उसे चालू करने के लिए उसी समय पावर बटन दबाएं। जब इंडिकेटर लाइट चमकती है, तो रिमोट कंट्रोल बाइंडिंग स्थिति में प्रवेश करता है।

बाध्यकारी स्थिति 5 सेकंड तक चलेगी, बाध्यकारी सफल होने पर कोई प्रतिक्रिया नहीं होगी, और यह 5 सेकंड के बाद स्वचालित रूप से बाध्यकारी स्थिति से बाहर निकल जाएगी। जांचें कि रिमोट कंट्रोल रिसीवर के साथ आबद्ध है या नहीं। अगर नहीं, तो कृपया बाइंडिंग ऑपरेशन दोहराएं।

जॉयस्टिक अंशांकन

जॉयस्टिक को वापस केंद्र में और थ्रॉटल लीवर को सबसे कम स्थिति में रखते हुए, रिमोट कंट्रोल के पीछे SETUP बटन को 4 सेकंड के लिए लंबे समय तक दबाएं, और जब रिमोट कंट्रोल कंपन करता है और बजर बीप की आवाज आती है, तो अंशांकन होता है पूरा।

पावर स्विचिंग

पहले बाइंड बटन को देर तक दबाएं, फिर सेटअप बटन को 1 सेकंड के लिए दबाएं, 100/250/500mW पावर को चक्रीय रूप से स्विच किया जा सकता है, और वर्तमान उच्च प्रदर्शन रेडियो नियंत्रण लिंक पावर को संकेतक प्रकाश के माध्यम से देखा जा सकता है।

टी7>

वाईफ़ाई मोड

बंद स्थिति में, इसे चालू करने के लिए SETUP बटन को लंबे समय तक दबाएं, और जब संकेतक लाइट तेजी से चमकती हुई रनिंग एलईडी में बदल जाती है, तो यह वाईफ़ाई अपडेट मोड में प्रवेश करेगा, और ELRS उच्च प्रदर्शन रेडियो नियंत्रण लिंक फर्मवेयर अपडेट किया जा सकता है .

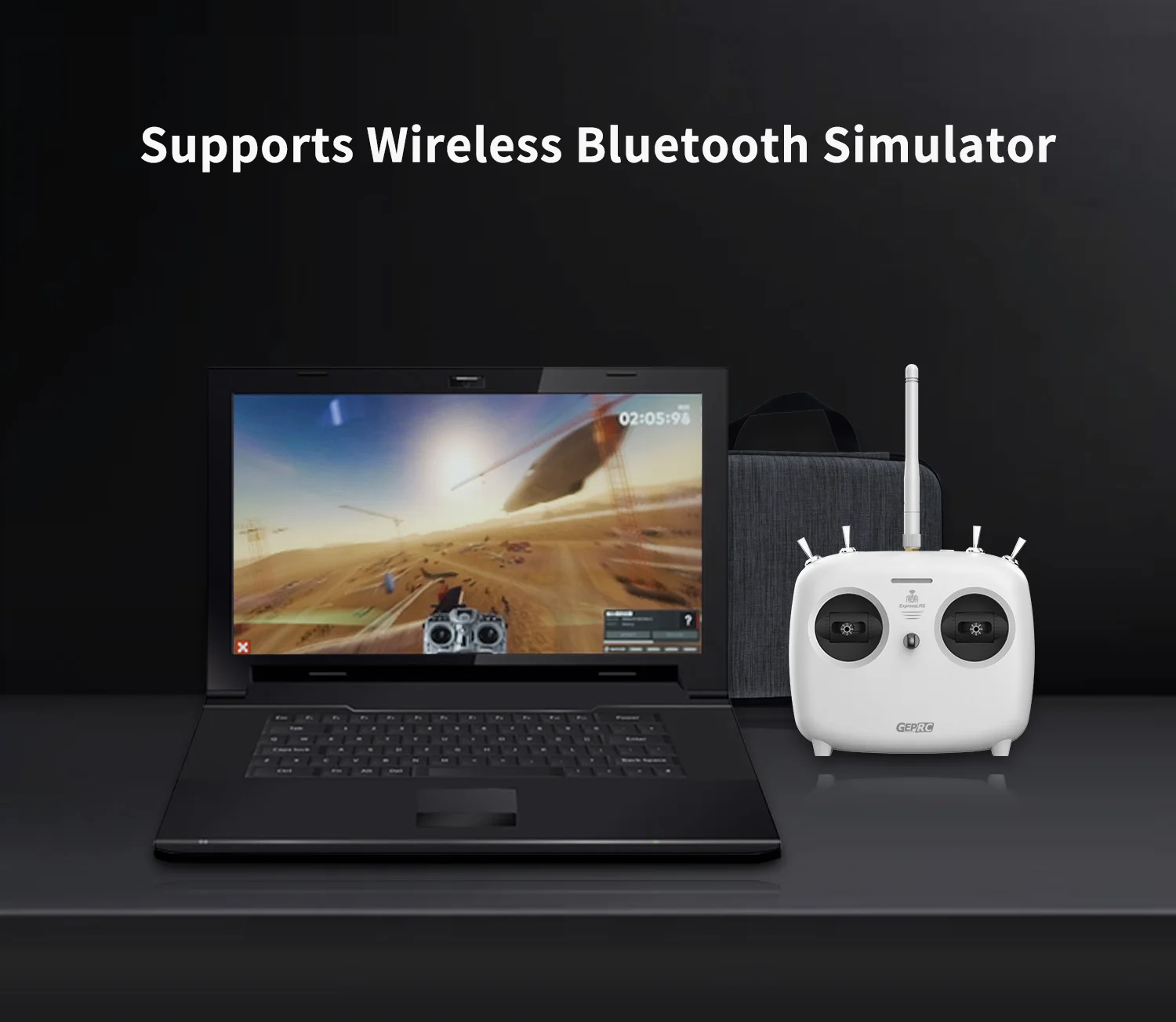

ब्लूटूथ जॉयस्टिक

बंद स्थिति में, डिवाइस को चालू करने के लिए बाइंड और सेटअप बटन को एक साथ देर तक दबाएं। जब इंडिकेटर लाइट धीमी गति से चलने वाली एलईडी में बदल जाती है,                        यह ब्लूटूथ सिम्युलेटर मोड में प्रवेश करेगा, और आप अभ्यास करने के लिए कंप्यूटर ड्रोन सिम्युलेटर से कनेक्ट कर सकते हैं।

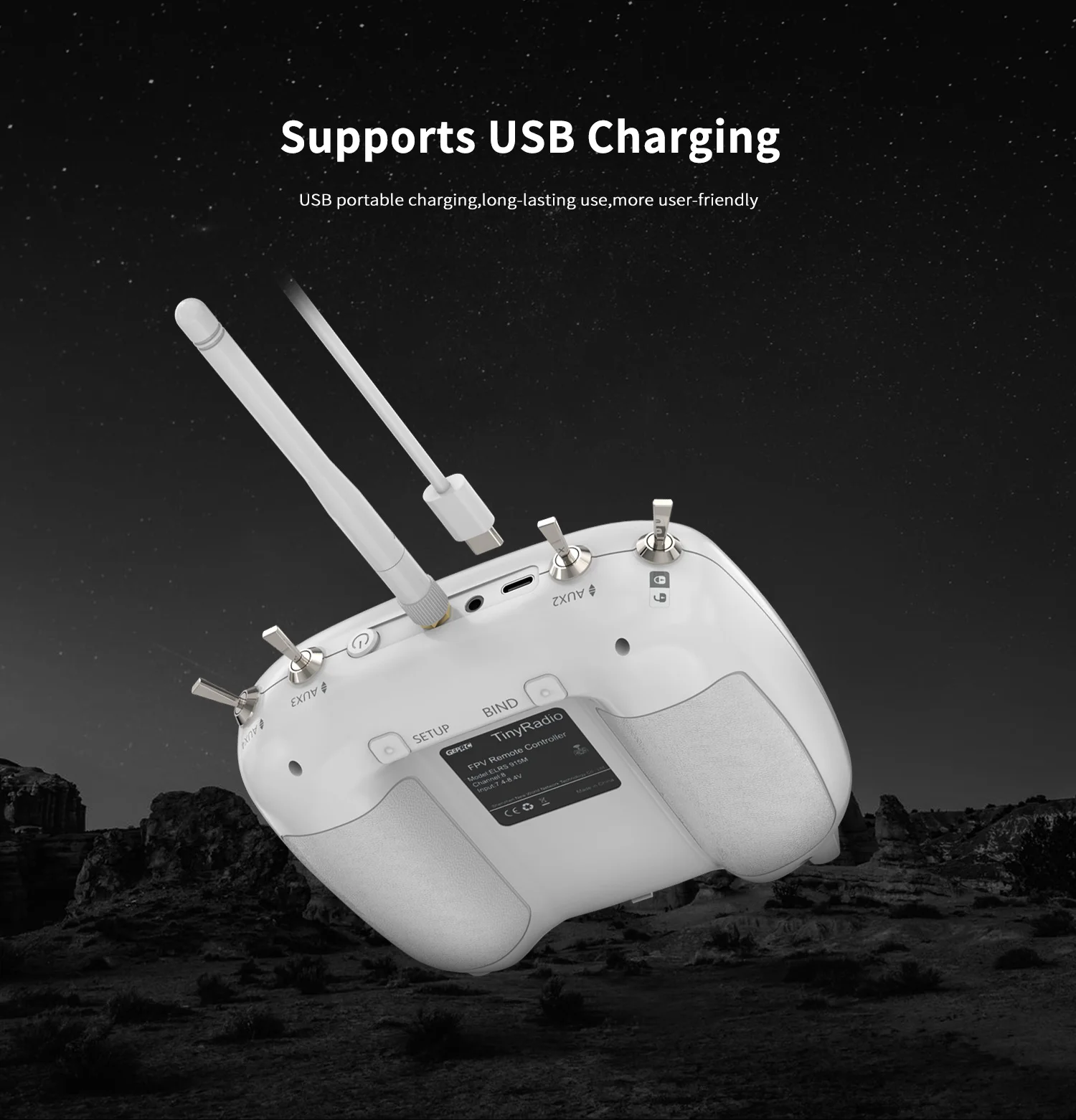

चार्जिंग

USB-C केबल को बंद अवस्था में प्लग करें, यह चार्जिंग स्थिति में होगा जब रिमोट कंट्रोल संकेतक नीला हो जाएगा, और चार्ज पूरा होने के बाद संकेतक लाइट स्वचालित रूप से बंद हो जाएगी।

शामिल है

मानक:

1 x टाइनीरेडियो

1x 18650 ट्रे

1 x निर्देश मैनुअल

ध्यान दें: बैटरी शामिल नहीं है।

कॉम्बो:

1 x टाइनीरेडियो

1x 18650 ट्रे

1 x निर्देश मैनुअल

TinyRadio

ध्यान दें: बैटरी शामिल नहीं है।

टिप्स: TinyRadio ELRS रेडियो कंट्रोलर फ़र्मवेयर अपग्रेड गाइड
