Holybro X650 विकास ड्रोन किट – Pixhawk 6C/6X, कार्बन फ्रेम, M10 GPS, SiK टेलीमेट्री, UAV अनुसंधान के लिए DIY ड्रोन

सारांश

होलिब्रो X650 विकास किट एक पेशेवर-ग्रेड, कार्बन फाइबर क्वाडकॉप्टर प्लेटफॉर्म है जो UAV डेवलपर्स, शोधकर्ताओं और शिक्षकों के लिए बनाया गया है। त्वरित तैनाती के लिए डिज़ाइन किया गया, इसमें नवीनतम पिक्सहॉक 6C या 6X उड़ान नियंत्रक, M10 GPS, SiK टेलीमेट्री रेडियो, और प्लग-एंड-प्ले वायरिंग है जिसमें न्यूनतम असेंबली और कोई सोल्डरिंग की आवश्यकता नहीं।

इसका कार्बन फाइबर X650 V2 फ्रेम, फोल्डेबल एल्युमिनियम आर्म कनेक्टर्स के साथ सुदृढ़, उच्च स्थायित्व और पोर्टेबिलिटी प्रदान करता है। ड्रोन 4.3 किलोग्राम तक के पेलोड का समर्थन करता है, अधिकतम टेकऑफ वजन 6.3 किलोग्राम है, जो इसे सेंसर, साथी कंप्यूटर और गिम्बल ले जाने के लिए आदर्श बनाता है। प्रत्येक आर्म पर पूर्व-स्थापित मोटर्स, ESCs, और LEDs एकीकरण को सरल बनाते हैं, जबकि एक विशाल प्लेटफॉर्म और वैकल्पिक गहराई कैमरा माउंट बहुपरकारी विस्तार क्षमताएं प्रदान करते हैं।

---

मुख्य विशेषताएँ

• फ्लाइट कंट्रोलर: पिक्सहॉक 6C या पिक्सहॉक 6X PX4 (आर्डुपायलट संगत)

• जीपीएस: M10 उच्च-सटीक GNSS मॉड्यूल

• टेलीमेट्री: SiK V3 (433/915 मेगाहर्ट्ज)

• फ्रेम: कार्बन फाइबर शरीर के साथ 650 मिमी व्हीलबेस, फोल्डेबल आर्म, और मजबूत लैंडिंग गियर

• असेंबली: न्यूनतम सेटअप के साथ पूर्व-स्थापित मोटर्स, ESCs, LEDs, और XT30 पावर प्लग

• पेलोड समर्थन: अधिकतम 4.3kg, कैमरों, बैटरी, और सहायक उपकरणों के लिए रेल और प्लेट माउंट

• PDB: बैटरी के लिए XT60, ESCs और परिधीय उपकरणों के लिए XT30 &

• कैमरा माउंट: वैकल्पिक Intel RealSense / Structure Core माउंट

• सहायक कंप्यूटर समर्थन: Jetson Nano, Raspberry Pi, आदि के लिए माउंटिंग होल.

---

तकनीकी विनिर्देश

X650 फ्रेम किट

इलेक्ट्रॉनिक्स

फ्लाइट कंट्रोलर विकल्प

---

प्रदर्शन और पेलोड

अनुशंसित बैटरी: 6S 5000-12000mAh LiPo XT60 प्लग के साथ (शामिल नहीं)

---

क्या शामिल है

• Holybro X650 V2 कार्बन फ्रेम किट

• Pixhawk 6C (PM02 V3 के साथ) या Pixhawk 6X (PM02D के साथ)

• M10 GPS मॉड्यूल

• SiK टेलीमेट्री रेडियो V3

• 4x Tmotor MN4014 330KV मोटर्स

• 4x Tekko32 F4 45A ESCs

• 4x Gemfan 1555 कार्बन प्रोपेलर्स

• 4x NeoPixel WS2812 LED स्ट्रिप्स

• पावर वितरण बोर्ड (XT60 इनपुट, XT30 आउटपुट)

• बैटरी स्ट्रैप और स्थापना उपकरण

---

वैकल्पिक सहायक उपकरण (अलग से बेचे जाते हैं)

• RadioMaster TX16S ट्रांसमीटर

• RadioMaster R81 रिसीवर

• Intel RealSense/Structure Core गहराई कैमरा माउंट

Holybro X650 विकास ड्रोन किट UAV डेवलपर्स के लिए आदर्श है जो एक मजबूत, मॉड्यूलर, और आसानी से असेंबल होने वाले क्वाडकॉप्टर प्लेटफॉर्म की तलाश में हैं। भारी पेलोड के लिए समर्थन, GPS/टेलीमेट्री एकीकरण, और Pixhawk 6X और T-Motor मोटर्स जैसे शीर्ष श्रेणी के घटकों के साथ, यह तेज प्रोटोटाइपिंग, अनुसंधान, और उन्नत उड़ान नियंत्रण परीक्षण को सक्षम बनाता है - सभी बिना किसी सोल्डरिंग की आवश्यकता के।



विवरण

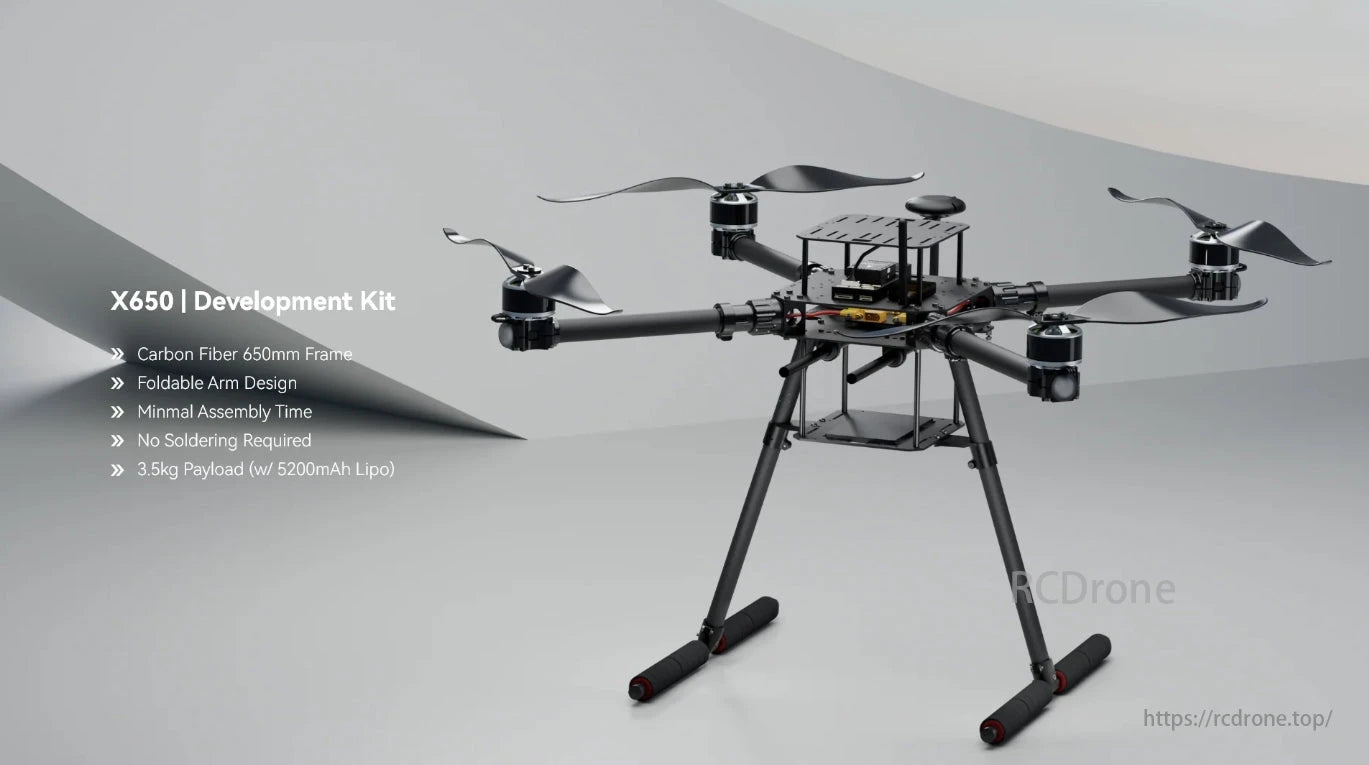

Holybro X650 विकास किट: कार्बन फाइबर फ्रेम, फोल्डेबल आर्म, न्यूनतम असेंबली, 3.5 किलोग्राम पेलोड।

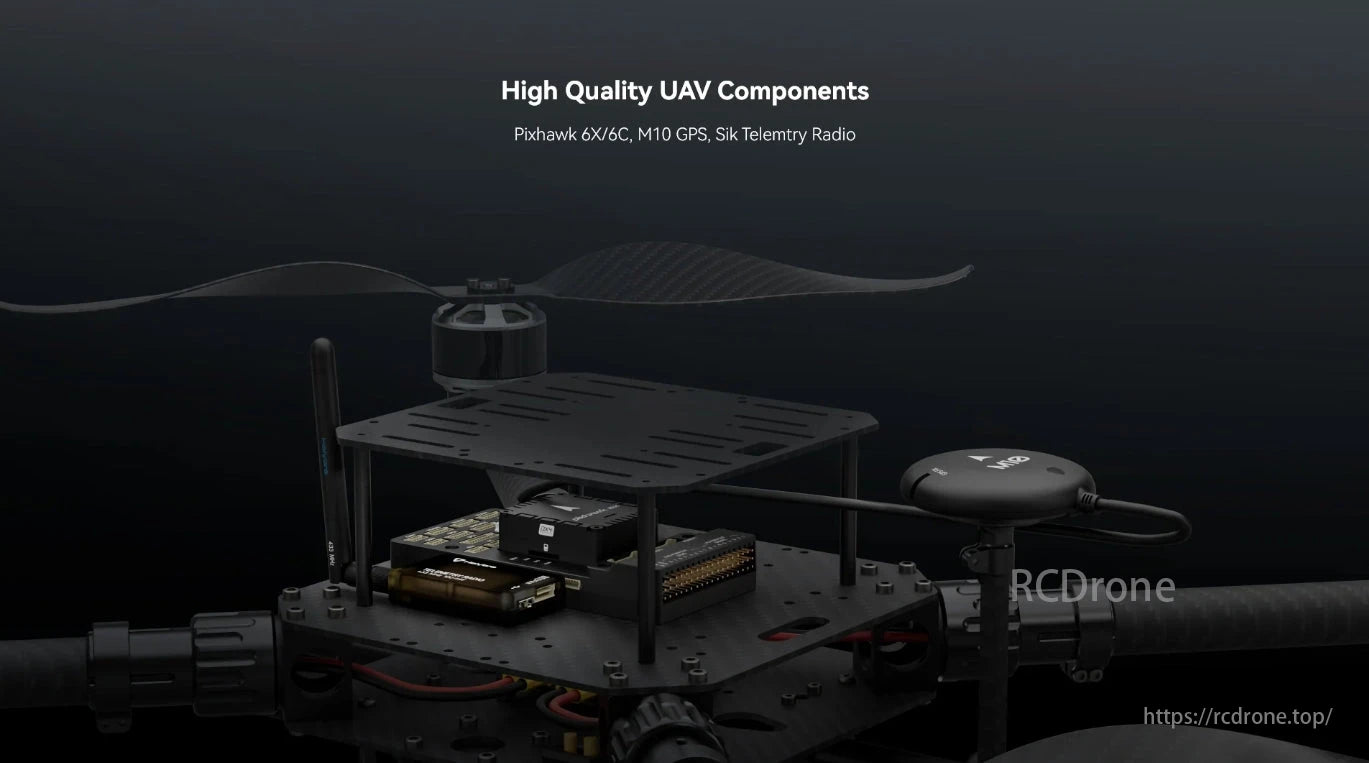

Holybro X650 विकास ड्रोन में उच्च-प्रदर्शन UAV अनुप्रयोगों के लिए Pixhawk 6X/6C, M10 GPS, और Sik टेलीमेट्री रेडियो शामिल हैं।

Holybro X650 विकास ड्रोन: सरलता के लिए डिज़ाइन किया गया, न्यूनतम असेंबली समय, बिना सोल्डरिंग की आवश्यकता।

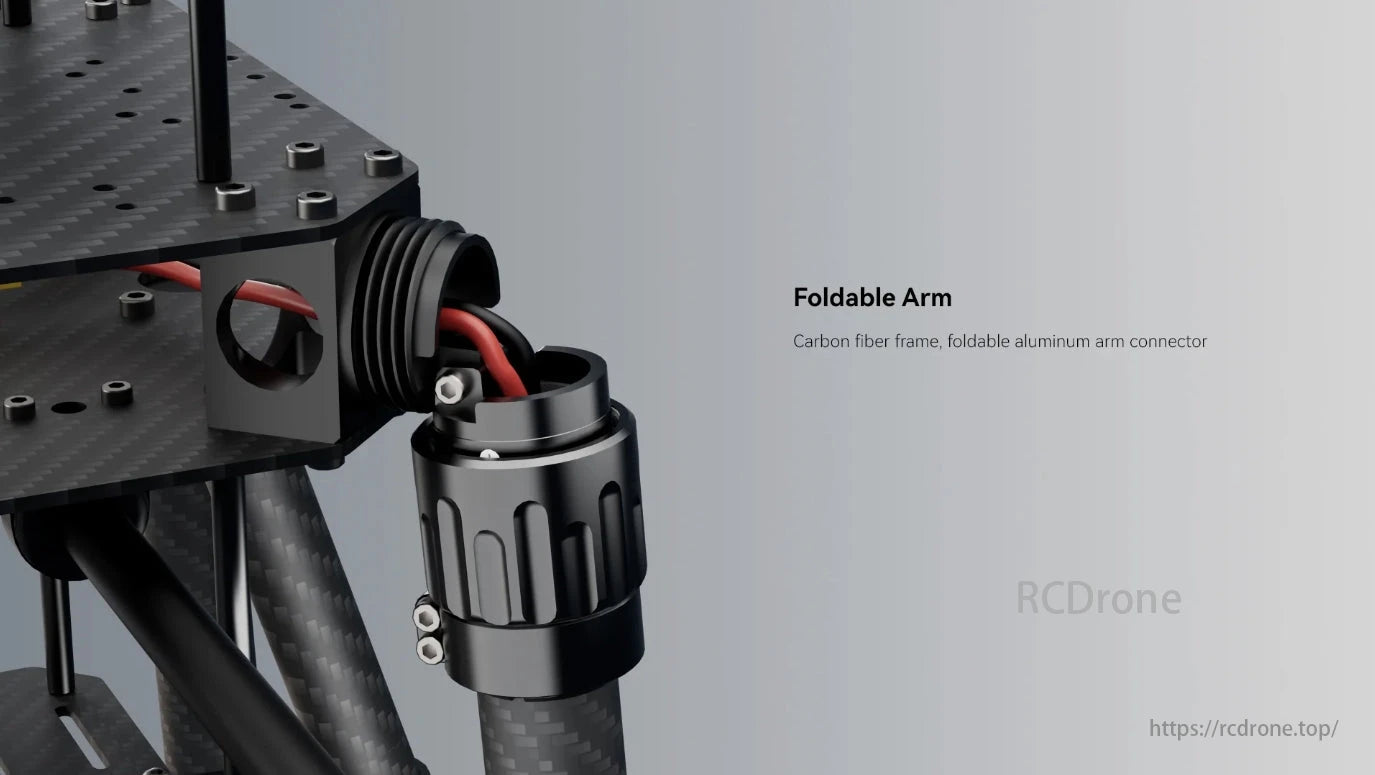

फोल्डेबल आर्म: कार्बन फाइबर फ्रेम, फोल्डेबल एल्युमिनियम आर्म कनेक्टर।

Holybro X650 विकास ड्रोन आसान एक्सेसरी एकीकरण के लिए विशाल प्लेटफ़ॉर्म प्रदान करता है।

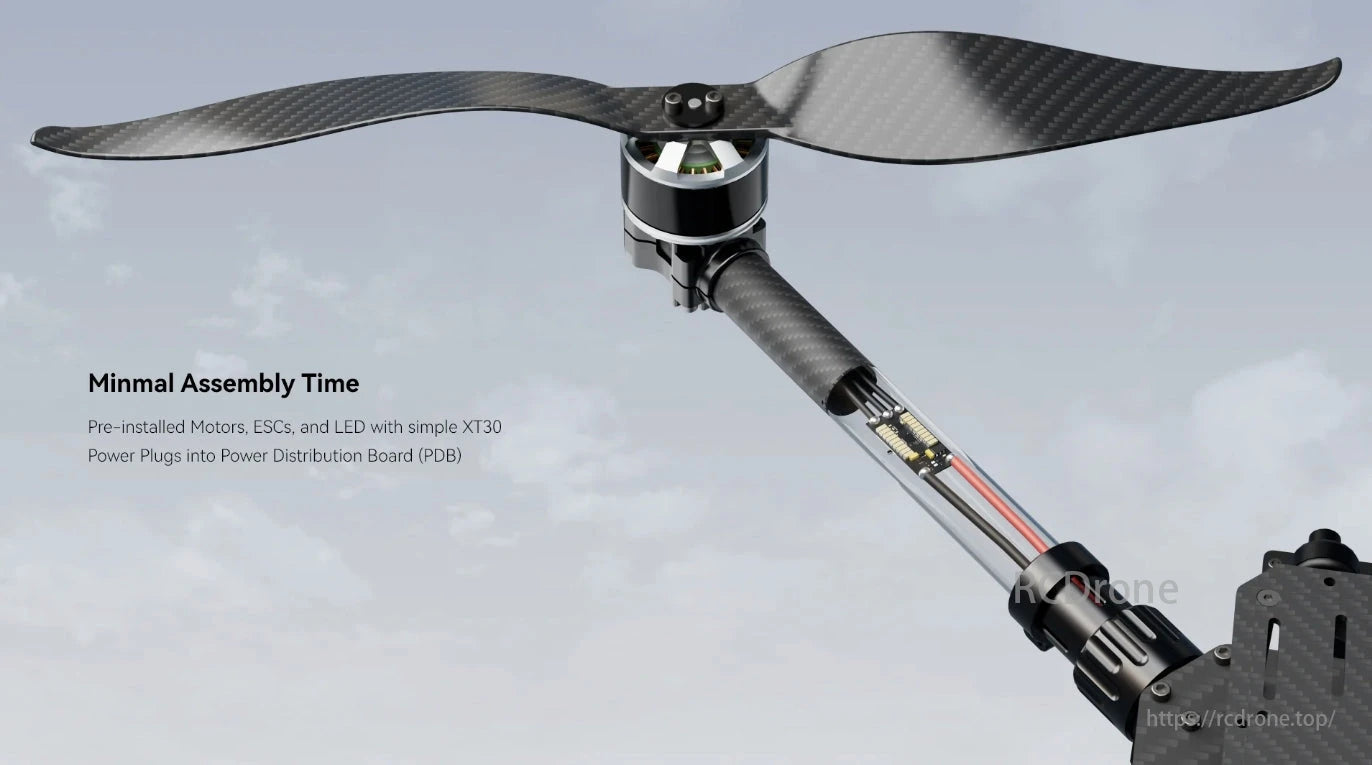

पूर्व-स्थापित मोटर्स, ESCs, और LED के साथ न्यूनतम असेंबली समय।

होलिब्रो X650 विकास ड्रोन के लिए पावर डिस्ट्रीब्यूशन बोर्ड (PDB)। मोटर्स के लिए सरल XT30, बैटरी के लिए XT60।





लगभग उड़ान के लिए तैयार (ARF) किट की विशेषताएँ:

• कार्बन फाइबर फ्रेम के साथ फोल्डेबल एल्युमिनियम आर्म कनेक्टर
• नया फ्रेम डिज़ाइन जिसमें न्यूनतम असेंबली समय, कोई सोल्डरिंग की आवश्यकता नहीं
• आसान और सीधी स्थापना
• अतिरिक्त सहायक उपकरण और बैटरी के लिए आसान एकीकरण के लिए विशाल प्लेटफ़ॉर्म
• पूर्व-स्थापित मोटर्स, ESCs, और LED के साथ सरल XT30 पावर प्लग के लिए PDB
• पावर वितरण बोर्ड (PDB) XT60 और XT30 प्लग के साथ
• Intel RealSense गहराई कैमरे के लिए वैकल्पिक गहराई कैमरा माउंट
• Pixhawk Jetson बेसबोर्ड के लिए माउंटिंग होल तैयार

X650 ARF किट में शामिल हैं:

• X650 V2 फ्रेम किट
• पूर्वस्थापित आइटम:
  • 4 मोटर्स - Tmotor MN4014 KV330 मोटर XT30 प्लग के साथ
  • 4 ESCs - Tekko32 F4 45A ESC XT30 प्लग के साथ
  • 4 LED - NeoPixel WS2812 LED (सेटअप निर्देश)

• Gemfan 1555 कार्बन फाइबर प्रोपेलर्स (4 पीस)
• पावर वितरण बोर्ड (बैटरी के लिए XT60 प्लग & ESCs और परिधीय के लिए XT30 प्लग)

X650 फ्रेम किट में शामिल हैं:

• X650 V2 केवल फ्रेम

फ्रेम विवरण:

• व्हीलबेस: 650 मिमी
• मोटर माउंट
  • माउंट पैटर्न: 16-25 मिमी
• शरीर - पूर्ण कार्बन फाइबर शीर्ष और निचला प्लेट (160 x 160 मिमी, 2 मिमी मोटा)
• आर्म - उच्च शक्ति और अल्ट्रा-हल्के 20 मिमी कार्बन फाइबर ट्यूब्स के साथ नए डिज़ाइन किए गए एल्यूमिनियम फोल्डेबल आर्म माउंट
• लैंडिंग गियर - 16 मिमी और 10 मिमी व्यास के कार्बन फाइबर ट्यूब्स के साथ मजबूत और सुधारित प्लास्टिक टी कनेक्टर्स।
• ऊपरी और बैटरी प्लेट - विभिन्न पेलोड, सहायक उपकरण या बैटरी के लिए 120 मिमी x 128 मिमी कार्बन फाइबर प्लेट।
• प्लेटफ़ॉर्म बोर्ड - GPS और लोकप्रिय साथी कंप्यूटर जैसे कि रास्पबेरी पाई 4 और जेटसन नैनो के लिए माउंटिंग होल के साथ
• डुअल 10 मिमी Ø रॉड x 320 मिमी लंबी रेल माउंटिंग सिस्टम
• दो बैटरी पैड और स्ट्रैप
• स्थापना के लिए हाथ के उपकरण

आयाम

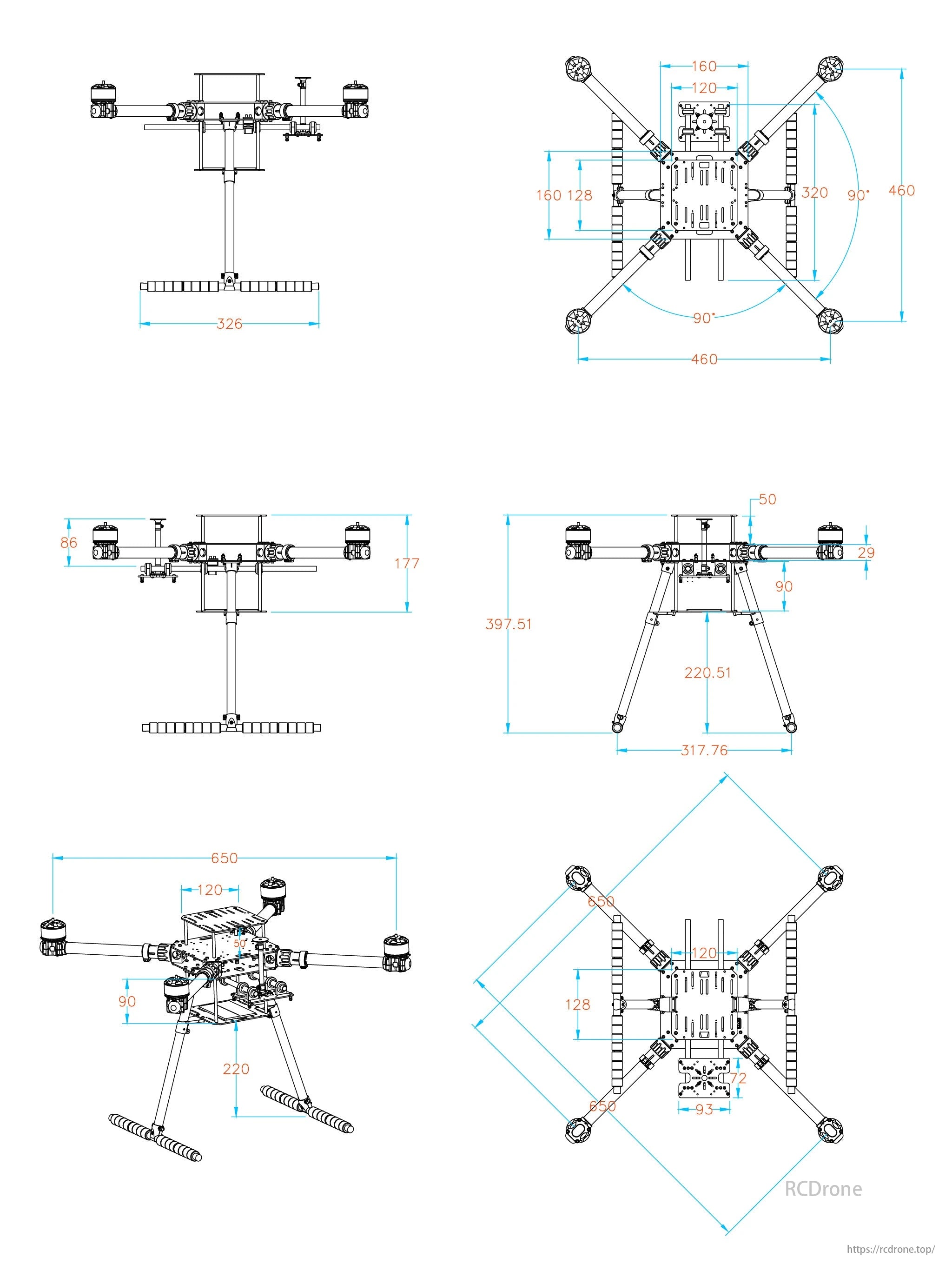

होलिब्रो X650 विकास ड्रोन: 326 मिमी चौड़ाई, 650 मिमी विकर्ण, 220 मिमी ऊँचाई, संरचनात्मक विवरण के साथ।



संदर्भ लिंक

• 3D CAD फ़ाइल
• X650 असेंबली गाइड
• मोटर विनिर्देश
• NeoPixel WS2812 LED सेटअप निर्देश

स्थापना और उड़ान वीडियो
