JHEMCU F4 NOXE V3 STM32F411 फ्लाइट कंट्रोलर 20x20, 5V/2.5A & 10V/2A BEC, OSD, बैरो, 16MB
JHEMCU F4 NOXE V3 STM32F411 फ्लाइट कंट्रोलर 20x20, 5V/2.5A & 10V/2A BEC, OSD, बैरो, 16MB
JHEMCU
पिकअप उपलब्धता लोड नहीं की जा सकी
अवलोकन
JHEMCU F411 NOXE V3 एक उड़ान नियंत्रक है जिसे STM32F411 MCU के चारों ओर डिज़ाइन किया गया है जिसमें ऑनबोर्ड OSD, बैरोमीटर, डुअल BEC आउटपुट (5V और 10V), और 16MB ब्लैकबॉक्स मेमोरी है। यह 20 x 20 मिमी माउंटिंग पैटर्न (3 मिमी छिद्र) का उपयोग करता है और कॉम्पैक्ट FPV निर्माण के लिए सामान्य RC रिसीवर प्रोटोकॉल और ESC सिग्नल प्रकारों का समर्थन करता है।
मुख्य विशेषताएँ
- MCU: STM32F411CEU6, 100 MHz
- IMU (जाइरो/एक्सेलेरोमीटर): ICM-42688-P
- OSD: AT7456E
- बैरोमीटर: हाँ
- ब्लैकबॉक्स: 16MB
- इनपुट वोल्टेज: 2S–6S (7.4V–26V)
- 5V BEC: 5V/2.5A (±0.1V)
- 10V BEC: 10V/2A (±0.1V)
- रिसीवर समर्थन: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX
- HD इंटरफेस: हाँ
- UART: UART1, UART2
- IIC: IIC1
- LED स्ट्रिप समर्थन: हाँ
- बज़्ज़र समर्थन: 5V सक्रिय बज़्ज़र समर्थित
- ESC सिग्नल समर्थन: PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
- USB: माइक्रो USB
- करंट पोर्ट: हाँ
- वोल्टेज सेंसर: हाँ
- DFU बटन: हाँ

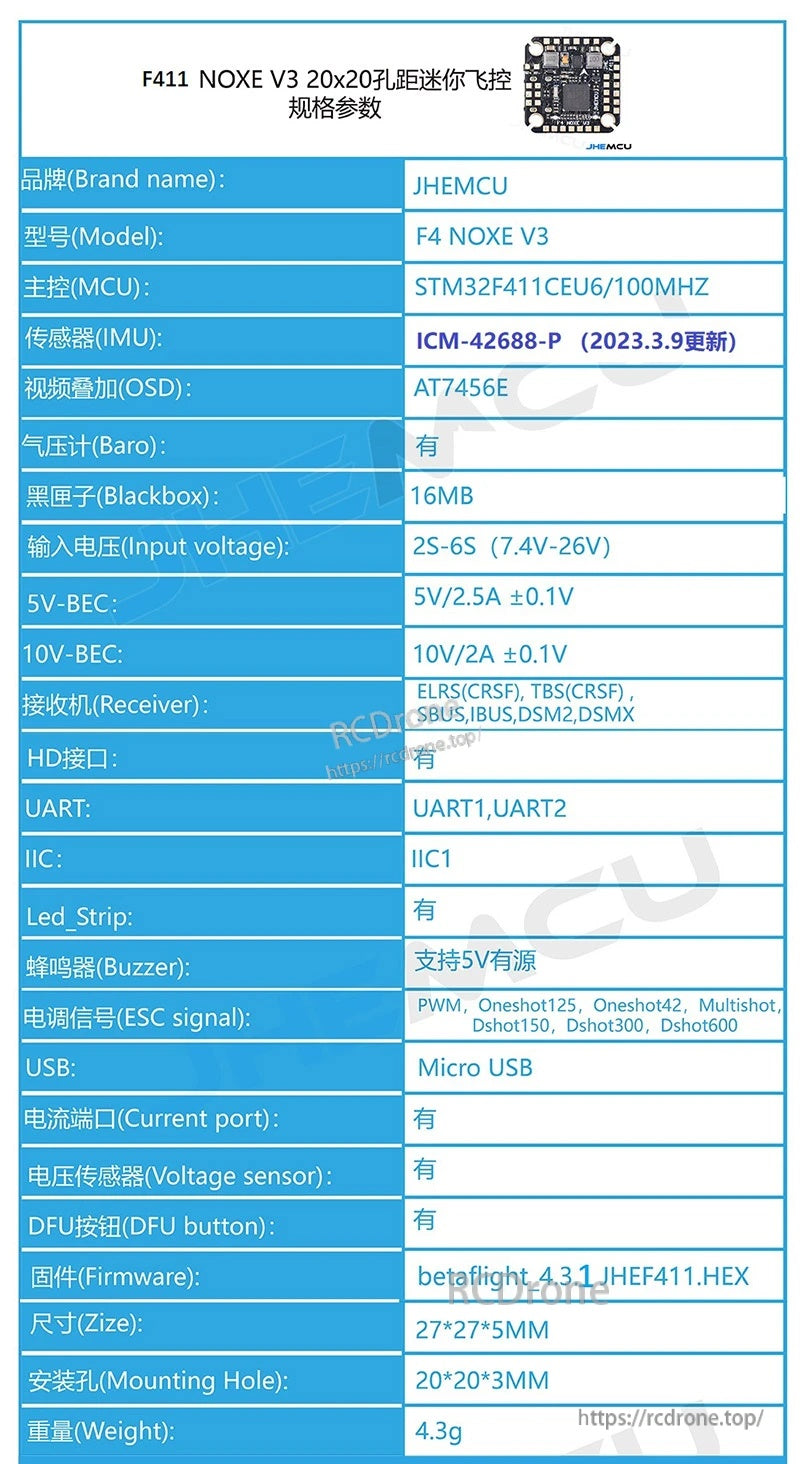

विशेषताएँ
| ब्रांड | JHEMCU |
| मॉडल | F4 NOXE V3 |
| MCU | STM32F411CEU6 / 100 MHz |
| IMU (जाइरो/एक्सेल) | ICM-42688-P |
| OSD | AT7456E |
| बारोमीटर | हाँ |
| ब्लैकबॉक्स | 16MB | इनपुट वोल्टेज | 2S–6S (7.4V–26V) |
| 5V BEC आउटपुट | 5V / 2.5A (±0.1V) |
| 10V BEC आउटपुट | 10V / 2A (±0.1V) |
| रिसीवर प्रोटोकॉल | ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX |
| HD इंटरफेस | हाँ |
| UART | UART1, UART2 |
| IIC | IIC1 |
| LED स्ट्रिप | हाँ |
| बज़्ज़र | 5V सक्रिय बज़्ज़र का समर्थन करता है |
| ESC सिग्नल | PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 |
| USB | माइक्रो USB |
| करंट पोर्ट | हाँ |
| वोल्टेज सेंसर | हाँ |
| DFU बटन | हाँ |
| फर्मवेयर (जैसा कि सूचीबद्ध है) | betaflight_4.3.1 JHEF411.HEX |
| आकार | 27 x 27 x 5 मिमी |
| माउंटिंग | 20 x 20 मिमी, 3 मिमी छिद्र |
| वजन | 4.3 ग्राम |
वायरिंग नोट्स
- जब SBUS/IBUS/DSM रिसीवर्स का उपयोग कर रहे हैं: UART1 और सीरियल RX को पोर्ट्स में सक्षम करें।

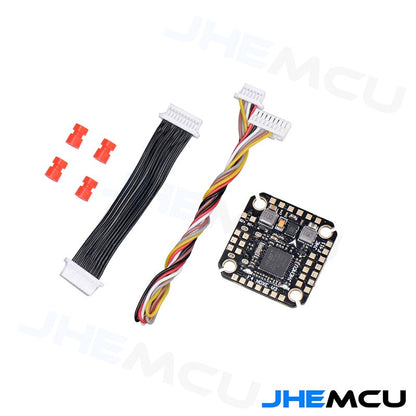

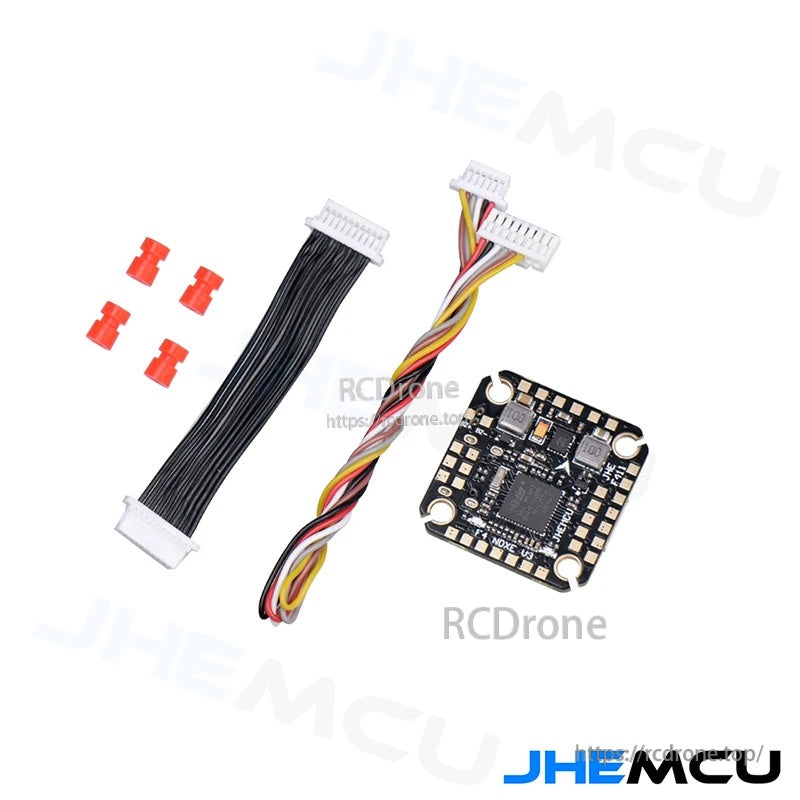

क्या शामिल है
- JHEMCU F4 NOXE V3 फ्लाइट कंट्रोलर
- केबल/वायरिंग हार्नेस (2 पीस)
- लाल माउंटिंग ग्रॉमेट्स (4 पीस)
स्थापना सहायता और ऑर्डर समर्थन के लिए, संपर्क करें [email protected] or देखें https://rcdrone.top/.
विवरण

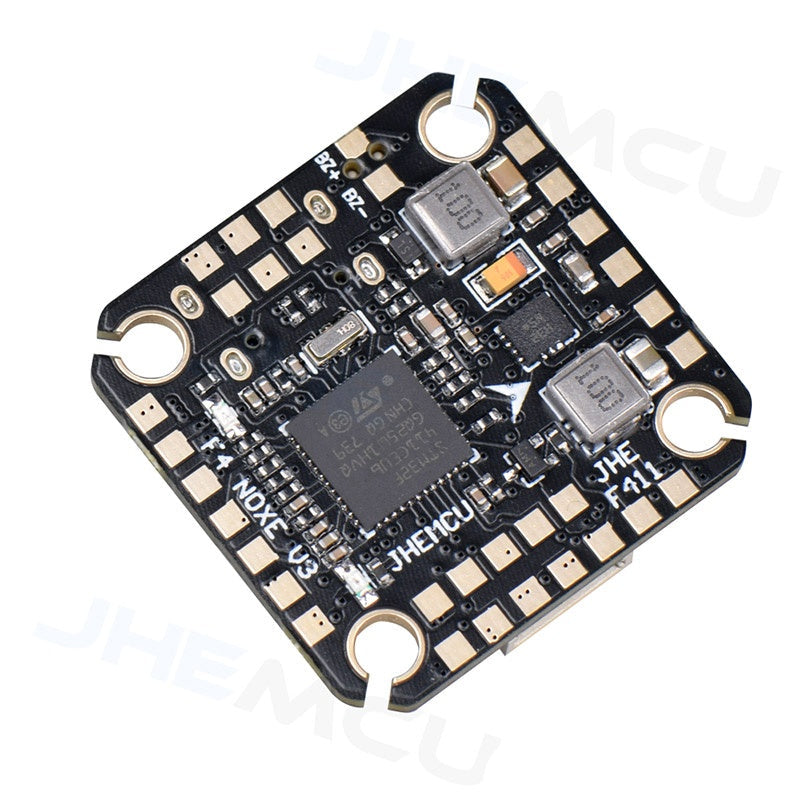

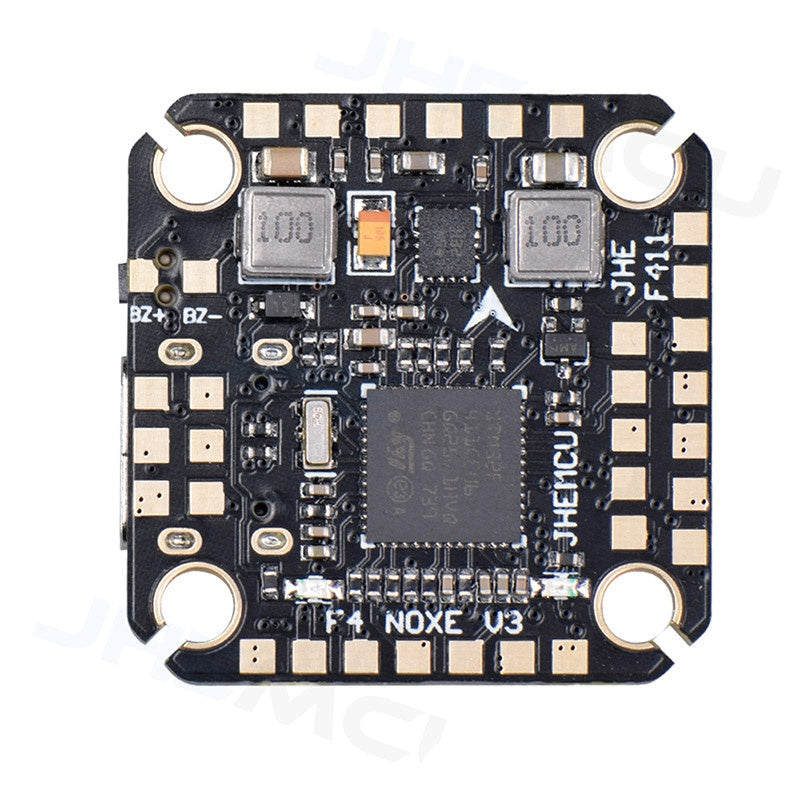

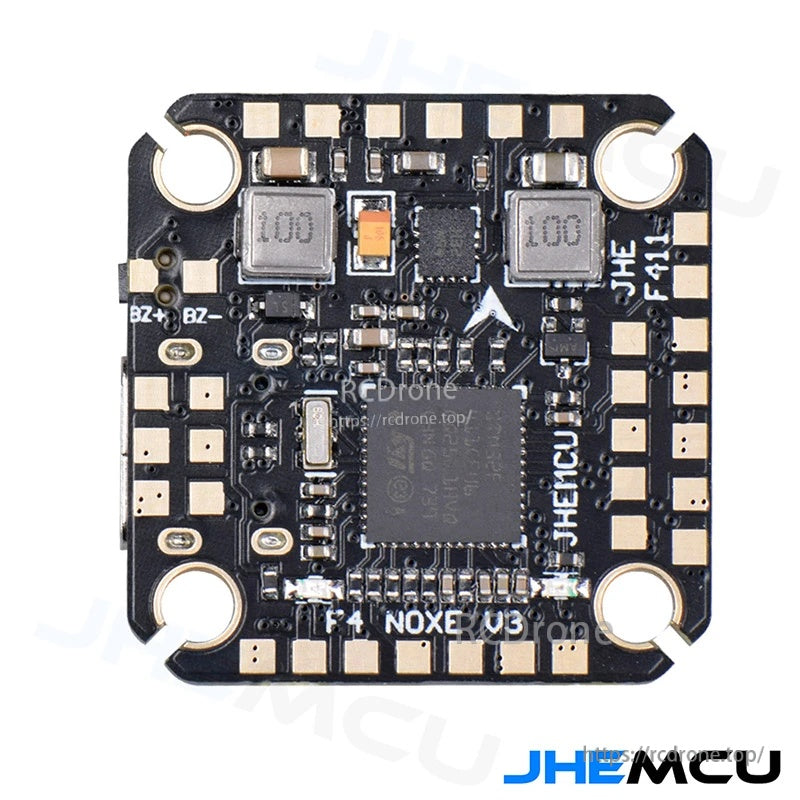

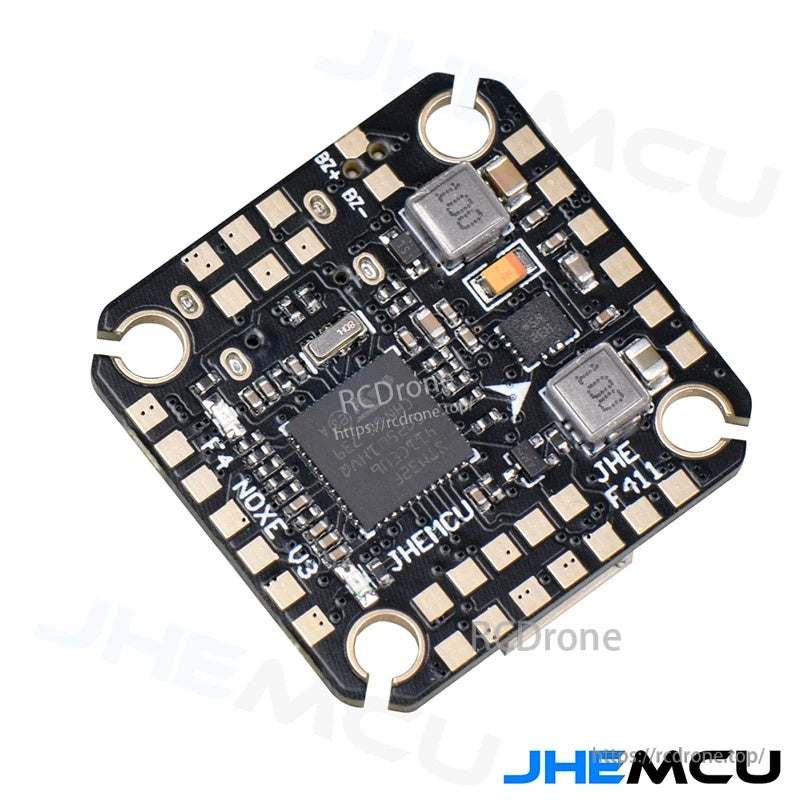

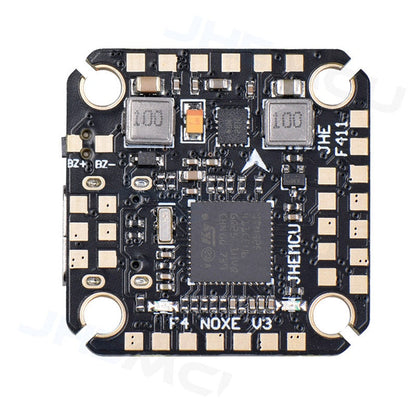

एक कॉम्पैक्ट 20×20 फ्लाइट कंट्रोलर जो STM32F411 MCU के चारों ओर बनाया गया है, जो स्थान-चेतन FPV स्टैक्स के लिए है।
ऑनबोर्ड सुविधाओं में एकीकृत OSD समर्थन और सामान्य रिसीवर प्रोटोकॉल के लिए कई UART विकल्प शामिल हैं।

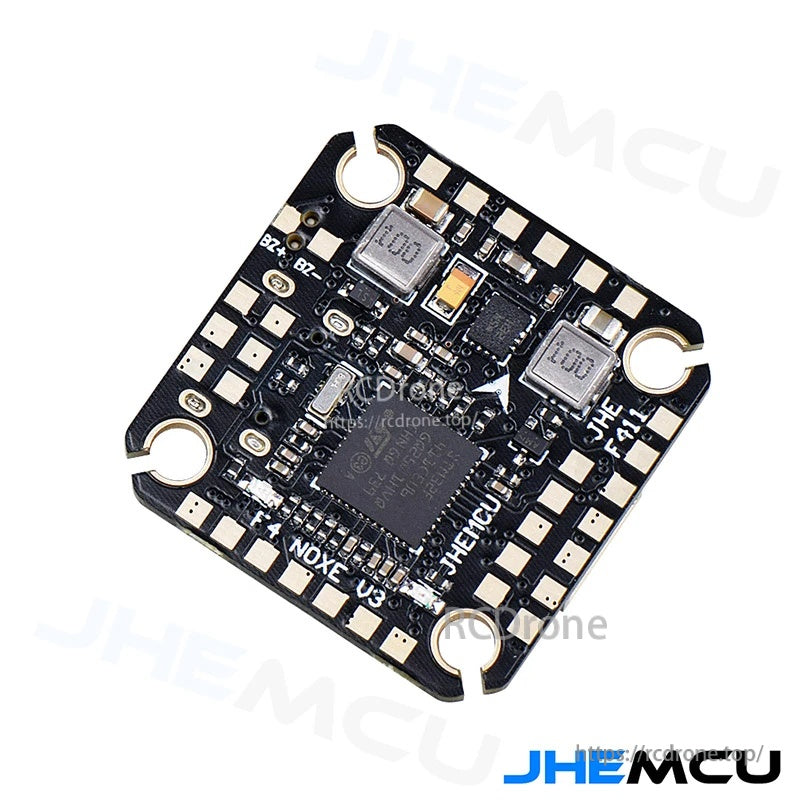

खुले पैड लेआउट से तंग निर्माण में पावर, ESC सिग्नल और परिधीय को रूट करना आसान हो जाता है।

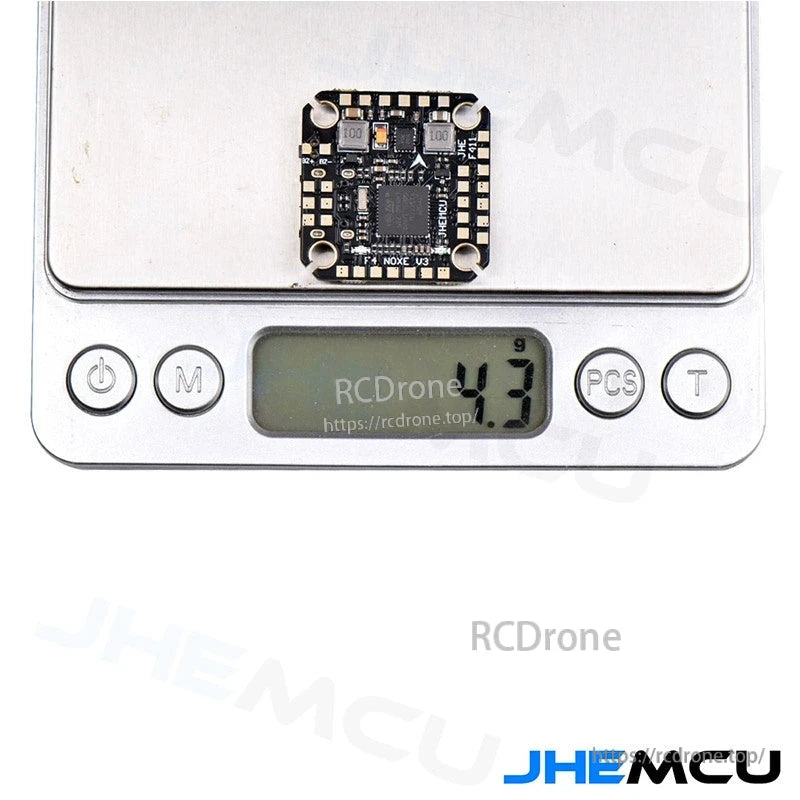

हल्का डिज़ाइन कुल निर्माण वजन को लगभग 4.3 ग्राम पर बनाए रखने में मदद करता है।

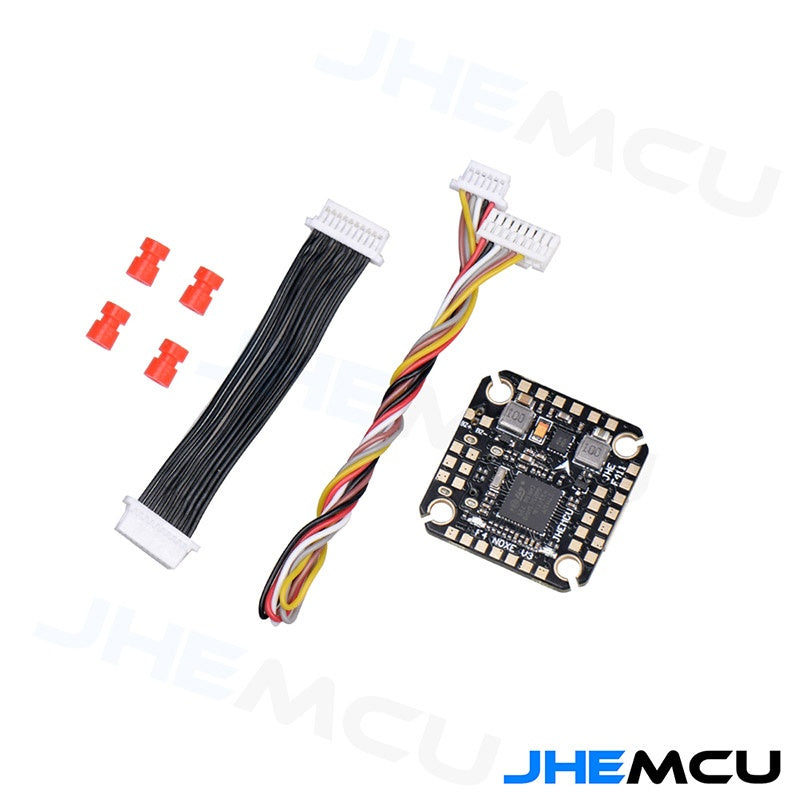

शामिल हार्डवेयर बुनियादी स्थापना को कवर करता है: उड़ान नियंत्रक, दो केबल हार्नेस, और चार सॉफ्ट माउंटिंग ग्रॉमेट्स।
एक नज़र में प्रमुख स्पेसिफिकेशन: 2S–6S इनपुट, 16MB ब्लैकबॉक्स, ICM-42688-P जिरो, साथ ही 5V और 10V BEC आउटपुट।

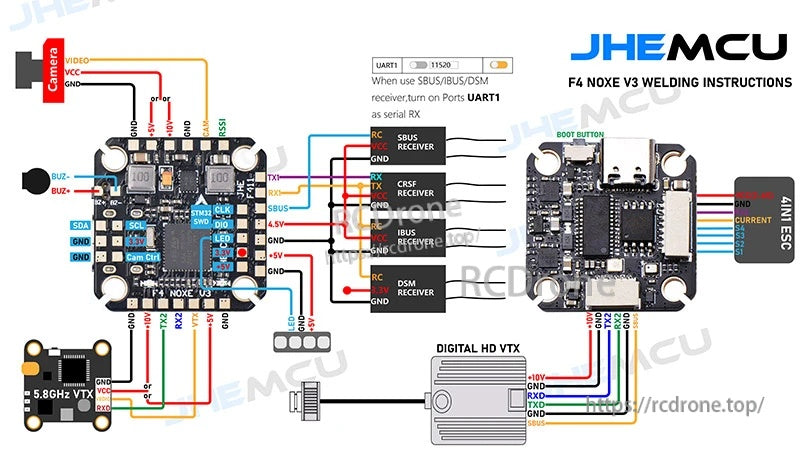

विशिष्ट निर्माण के लिए एक स्पष्ट वायरिंग मानचित्र, जिसमें रिसीवर इनपुट, VTX/कैमरा पावर, और ESC सिग्नल रूटिंग शामिल है।
