Kpower HB200T ब्रशलेस सर्वो मोटर, PWM, बड़े फिक्स्ड-विंग ड्रोन के लिए मैग्नेटिक एन्कोडर

Kpower

$1,385.00 USD

बिक्री बिक गया

कर शामिल हैं. शिपिंग भुगतान के समय गणना की जाएगी।

संस्करण HB200T

मात्रा

पूरी जानकारी देखें

अवलोकन

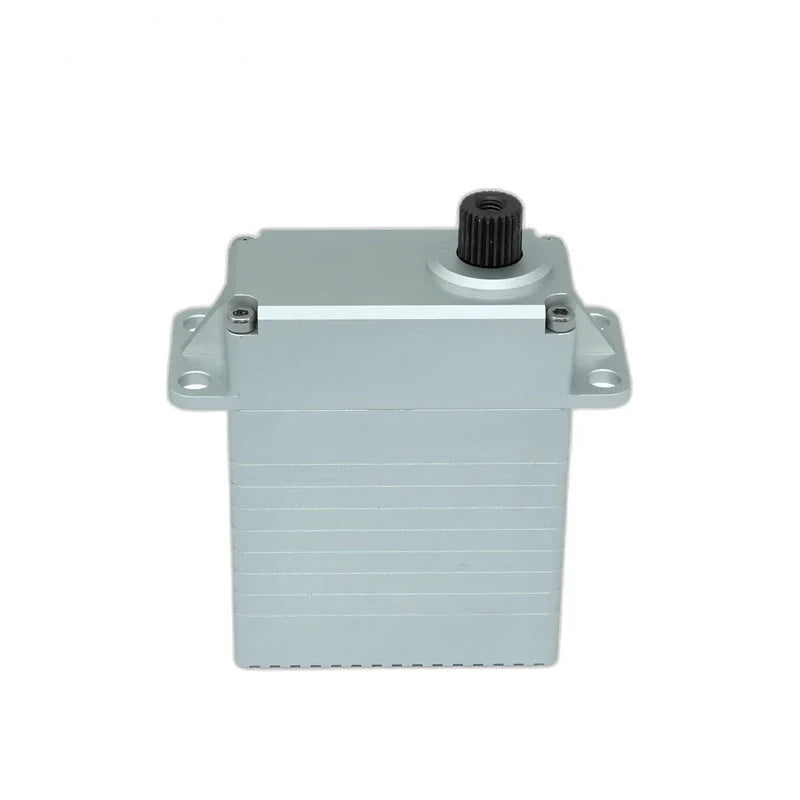

Kpower HB200T एक PWM-नियंत्रित ब्रशलेस सर्वो मोटर है जो बड़े फिक्स्ड-विंग ड्रोन, ड्रोन लैंडिंग गियर, रोबोटिक तंत्र और औद्योगिक स्वचालन के लिए है। इसका मैग्नेटिक एन्कोडर स्थिति संवेदन प्रदान करता है, जबकि CNC स्टील गियर्स और एक एल्युमिनियम-एलॉय केस यांत्रिक असेंबली बनाते हैं। इसका माप 64 × 33 × 81.1 मिमी है और इसका वजन 435 ग्राम है, यह उपकरण में रोटरी क्रियान्वयन को एकीकृत करने के लिए एक परिभाषित स्थापना आवरण प्रदान करता है।

विशेषताएँ

मैग्नेटिक-एन्कोडर स्थिति संवेदन के साथ ब्रशलेस मोटर।
CNC स्टील गियर्स और एक एल्युमिनियम-एलॉय केस।

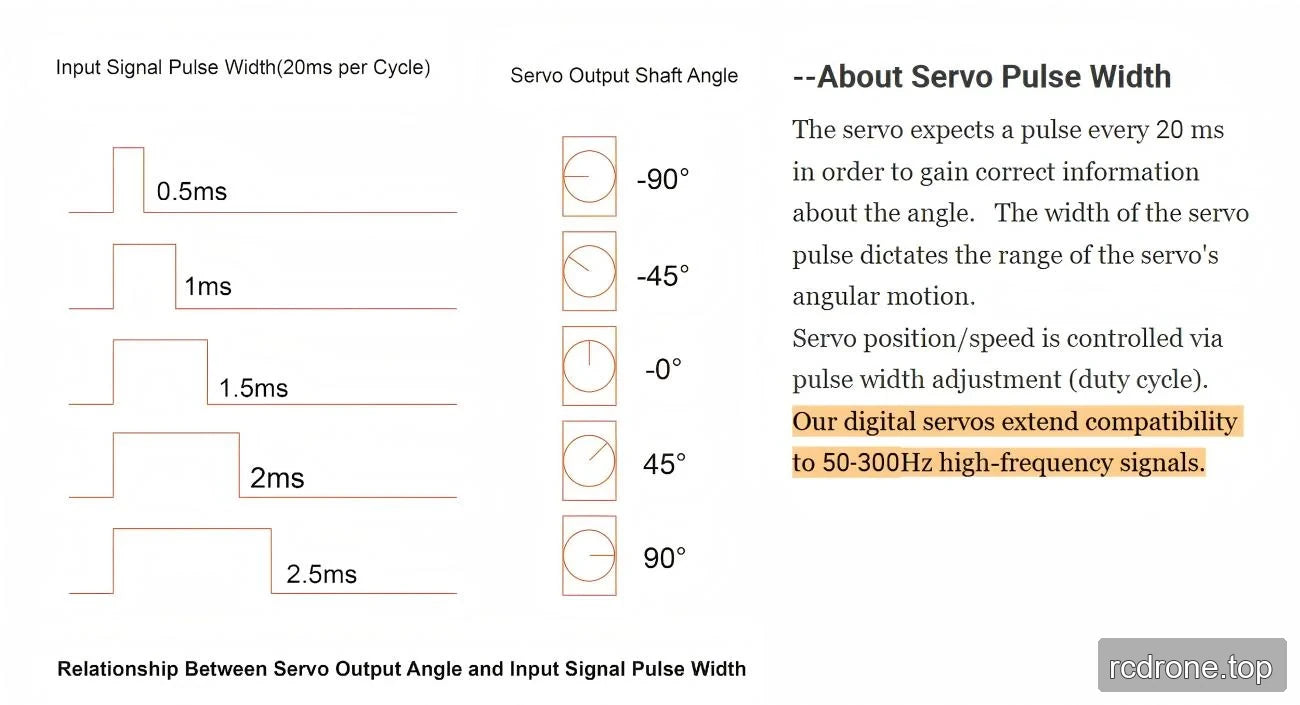

PWM नियंत्रण 50–333 Hz की कार्य आवृत्ति के साथ।

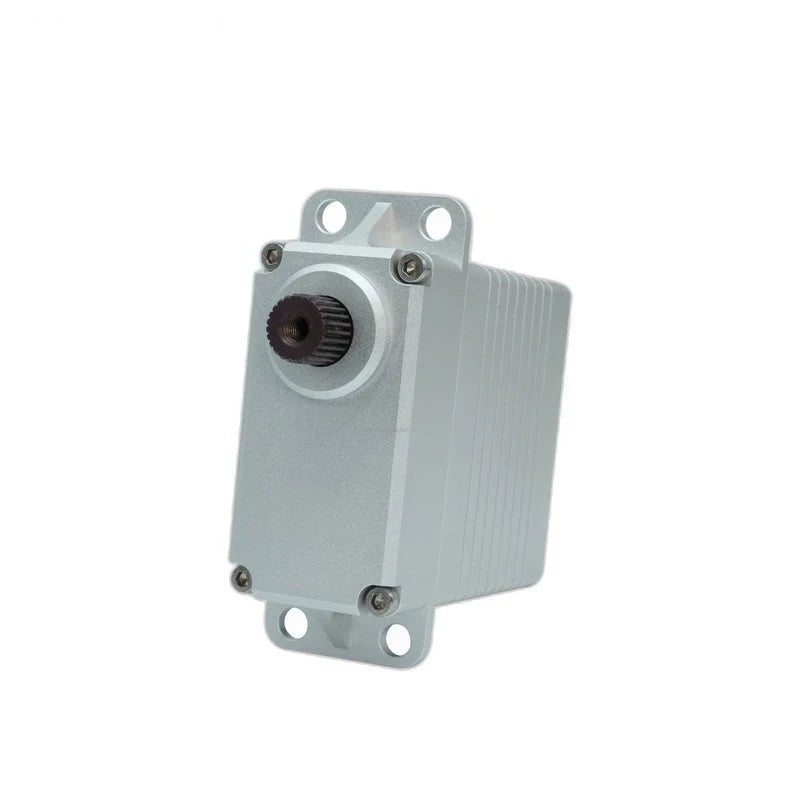

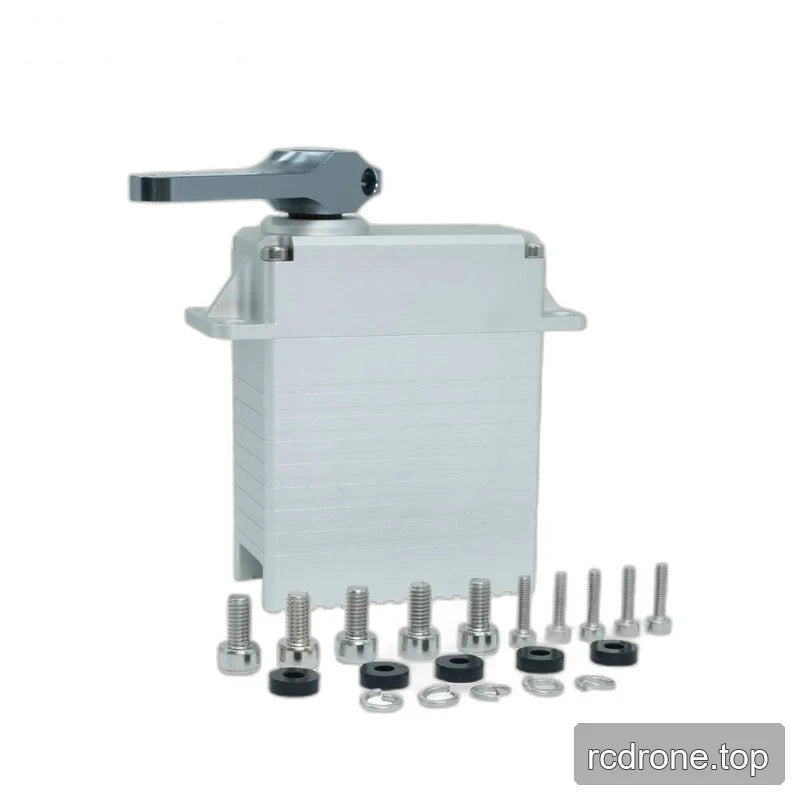

स्प्लाइंडेड आउटपुट शाफ्ट और थ्रू-होल के साथ माउंटिंग कान; हॉर्न गियर स्प्लाइन को 25T, Ø11.8 मिमी के रूप में निर्दिष्ट किया गया है।
छह बॉल बेयरिंग, 6BB के रूप में निर्दिष्ट।
120° ±2° यात्रा कोण, यात्रा सीमा के लिए अनुकूलन का संकेत दिया गया है।
1000 मिमी तार की लंबाई।
−40 °C तक संचालन और IP42 रेटिंग।

विशेषताएँ

पैरामीटर	HB200T विशेषता
मॉडल	HB200T
स्टॉल टॉर्क	200 किग्रा; लीवर-आर्म यूनिट निर्दिष्ट नहीं है
रेटेड टॉर्क	50 किग्रा; लीवर-आर्म यूनिट निर्दिष्ट नहीं है
नो-लोड स्पीड	0.18 s/60°
वजन	435 ग्राम
आयाम	64 × 33 × 81.1 मिमी
यात्रा कोण सीमा	120° ±2°; अनुकूलन योग्य
ऑपरेटिंग वोल्टेज	12–24 V
हॉर्न गियर स्प्लाइन	25T, Ø11.8 मिमी
गियर सामग्री	स्टील; CNC गियर्स
मोटर	ब्रशलेस
प्रोटोकॉल	PWM
नो-लोड करंट	15000 mA
पोजीशन सेंसर	मैग्नेटिक एन्कोडर
केस सामग्री	एल्यूमिनियम मिश्र धातु
बॉल बेयरिंग	6BB
कार्य आवृत्ति	50–333 Hz
ऑपरेटिंग तापमान	−40 से 85 °C
IP रेटिंग	IP42
तार की लंबाई	1000 मिमी

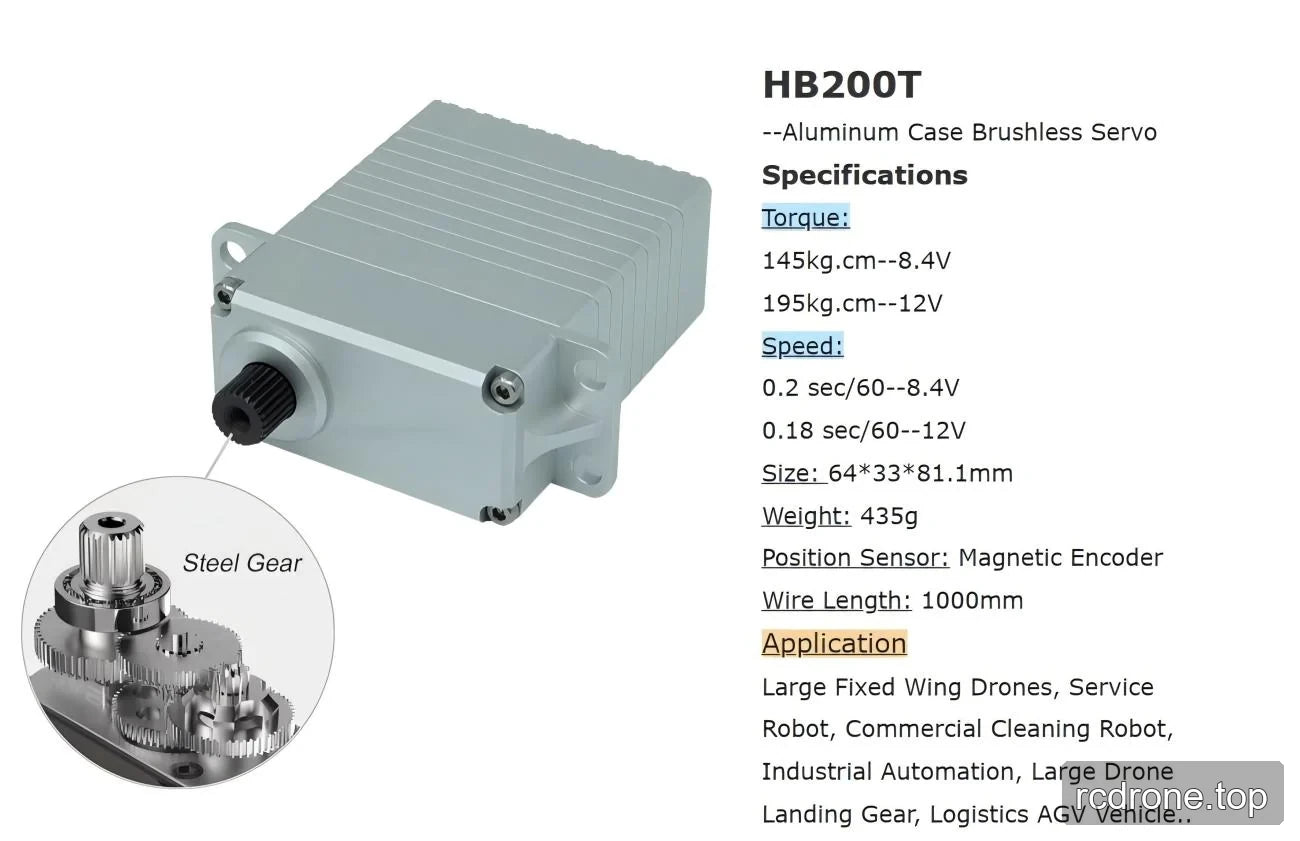

वोल्टेज-विशिष्ट प्रदर्शन

पैरामीटर	8 पर।4 V	12 V
टॉर्क	145 किग्रा·सेमी	195 किग्रा·सेमी
गति	0.2 सेकंड/60°	0.18 सेकंड/60°

वोल्टेज-विशिष्ट टॉर्क मानों को रेटेड या स्टाल टॉर्क के रूप में पहचाना नहीं गया है। 8.4 V प्रदर्शन बिंदु निर्दिष्ट 12–24 V संचालन सीमा का विस्तार नहीं करता है।

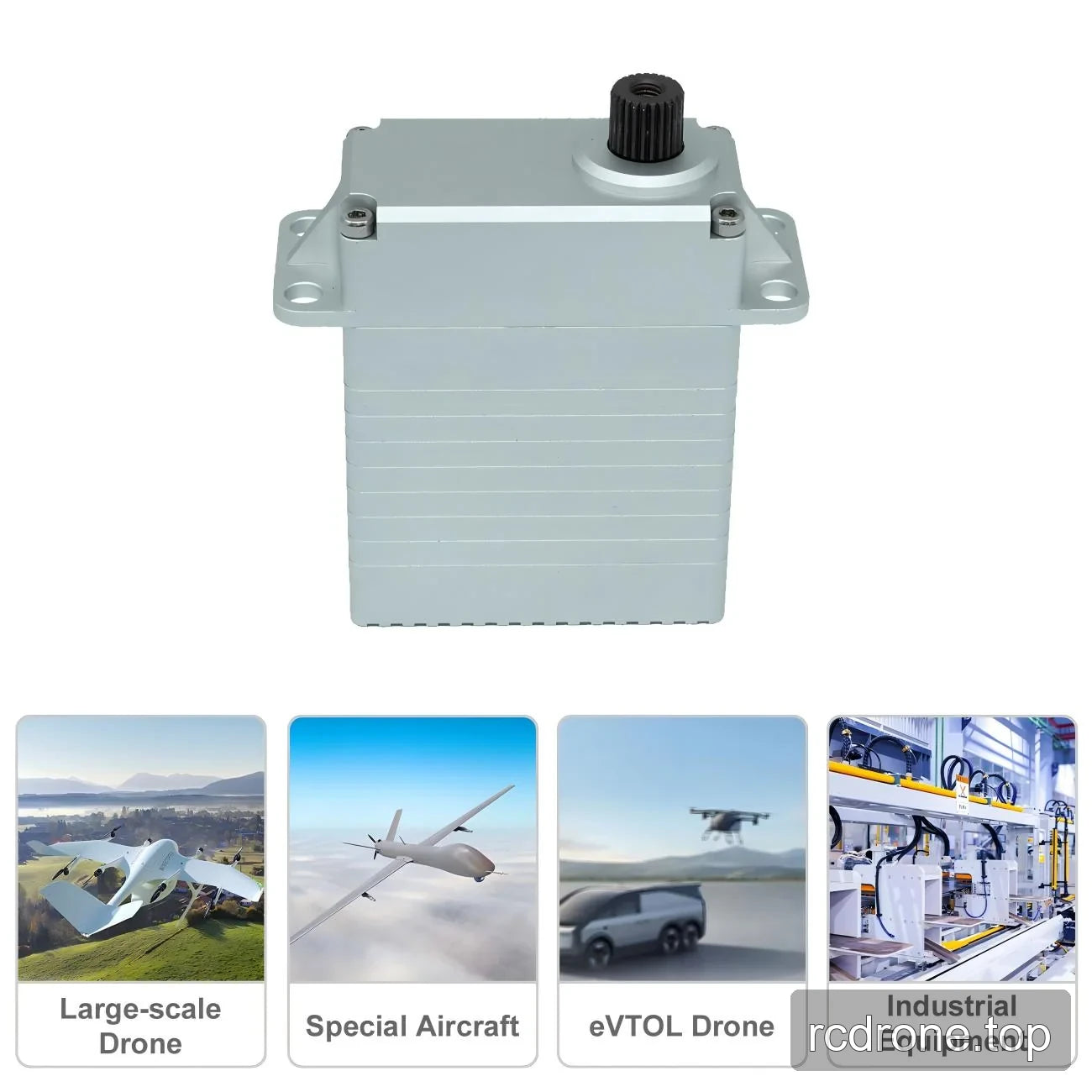

अनुप्रयोग

बड़े फिक्स्ड-विंग ड्रोन और बड़े-ड्रोन लैंडिंग गियर: PWM नियंत्रण और मैग्नेटिक-एन्कोडर स्थिति संवेदन का उपयोग करके रोटरी लिंक को सक्रिय करें।
बड़े पैमाने पर ड्रोन, विशेष विमान और eVTOL ड्रोन: माउंटिंग कान, स्प्लाइंड शाफ्ट और परिभाषित स्थापना आयामों का उपयोग करके सर्वो-चालित तंत्र को एकीकृत करें।
सेवा रोबोट और वाणिज्यिक सफाई रोबोट: ब्रशलेस ड्राइव और स्टील गियरिंग के साथ स्थिति गतिशील तंत्र।
औद्योगिक स्वचालन और औद्योगिक उपकरण: PWM कमांड और चुंबकीय स्थिति संवेदन का उपयोग करके तंत्र में नियंत्रित घूर्णन गति जोड़ें।
लॉजिस्टिक्स AGV वाहन: निर्दिष्ट माउंटिंग एन्वेलप और 1000 मिमी तार की लंबाई प्रदान करने वाले सर्वो के साथ ऑनबोर्ड तंत्र को सक्रिय करें।
