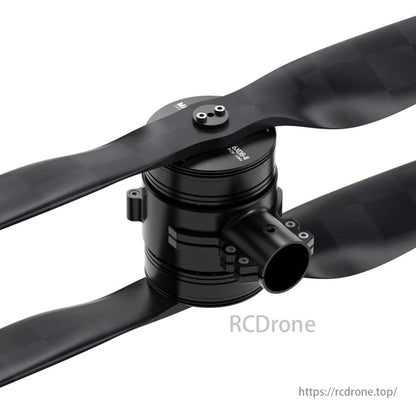

MAD 6X08 -II 130KV कोएक्सियल ड्रोन आर्म सेट - 12S M6C08 60A 4kg पेलोड मैक्स 9kgf/रोटर मल्टीरोटर प्रोपल्शन सिस्टम औद्योगिक ड्रोन के लिए
MAD 6X08 -II 130KV कोएक्सियल ड्रोन आर्म सेट - 12S M6C08 60A 4kg पेलोड मैक्स 9kgf/रोटर मल्टीरोटर प्रोपल्शन सिस्टम औद्योगिक ड्रोन के लिए
MAD
पिकअप उपलब्धता लोड नहीं की जा सकी
अवलोकन
पागल एक्सपी6 ड्रोन आर्म सेट एक उन्नत प्रणोदन प्रणाली है जिसे डिज़ाइन किया गया है कृषि और परिवहन ड्रोन.विशेषता: 12-14S पावर इनपुट, एक एकीकृत 80A ईएससी, और एक उच्च-थ्रस्ट XP6 मोटर, यह प्रणाली एक उद्धार करती है प्रति रोटर अधिकतम थ्रस्ट 9.5 किग्रा. के साथ बनाया गया IPX6 वॉटरप्रूफिंग, यह कठोर मौसम की स्थिति में स्थायित्व सुनिश्चित करता है। आर्म सेट के लिए डिज़ाइन किया गया है आसान स्थापना, ऑफ़र करते समय सेटअप समय को कम करना उच्च दक्षता और स्थिरता.
प्रमुख विशेषताऐं
- शक्तिशाली जोर: 9.5 किग्रा अधिकतम थ्रस्ट, प्रति रोटर 3-5 किग्रा निरंतर थ्रस्ट।
- एकीकृत ईएससी: 80A बुद्धिमान साइन लहर नियंत्रण के लिए सुचारू और कुशल बिजली प्रबंधन.
- जलरोधक और टिकाऊ: IPX6-रेटेड सुरक्षा, के लिए उपयुक्त कठोर वातावरण.
- बड़ा 22-इंच फोल्डिंग प्रोपेलरपॉलिमर फोल्डिंग प्रोपेलर कंपन को कम करता है और दक्षता में सुधार करता है।
- उच्च दृश्यता एलईडी नेविगेशन लाइट: के लिए अनुकूलन योग्य एलईडी रंग पेशेवर उड़ान.
- आसान स्थापना: के लिए पूर्व-संयोजित संरचना त्वरित तैनाती.
- अनुशंसित उपयोग: के लिए उपयुक्त क्वाडकॉप्टर (12-20 किग्रा टेकऑफ़ वजन) और हेक्साकोप्टर (18-30 किग्रा टेकऑफ़ वजन).
विशेष विवरण
| पैरामीटर | कीमत |
|---|---|
| अधिकतम जोर | 9.5 किग्रा प्रति रोटर @ 46V |
| निरंतर जोर | 3-5 किग्रा प्रति रोटर @ 46V |
| बैटरी संगतता | 12-14एस लिपो |
| परिचालन तापमान | -20°C से 50°C |
| वज़न | 710±10 ग्राम |
| जलरोधी रेटिंग | आईपीएक्स6 |
| आर्म ट्यूब व्यास | 30मिमी |
| प्रोपेलर का आकार | 22×7.0 इंच |
| प्रोपेलर वजन | 82 ग्राम/पीसी |
| मोटर स्टेटर आकार | 64×12मिमी |
| मोटर वजन | 283 ग्राम |
| अधिकतम वोल्टेज | 61वी |
| अधिकतम धारा | 80ए |
| सिग्नल आवृत्ति | 50-500हर्ट्ज |
अनुप्रयोग
XP6 ड्रोन आर्म सेट इसके लिए आदर्श है:
- कृषि ड्रोन: 5एल क्वाडकॉप्टर और 10एल हेक्साकोप्टर।
- स्मार्ट ट्रांसपोर्ट ड्रोनअनुकूलित थ्रस्ट के साथ भारी-लिफ्ट संचालन।
- औद्योगिक यूएवीहवाई छिड़काव, रसद और निरीक्षण कार्य।
यह प्रणोदन प्रणाली एक उच्च प्रदर्शन, प्लग-एंड-प्ले समाधान रूपरेखा तयार करी शक्तिशाली, स्थिर और कुशल ड्रोन संचालन.
विवरण

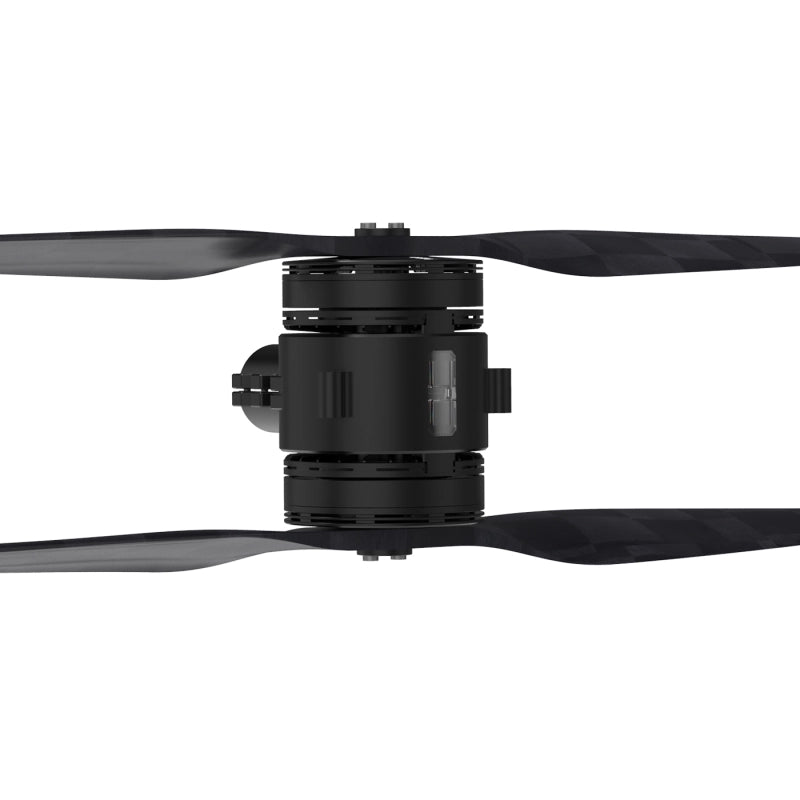

MAD 6X08-II मल्टी-रोटर यूएवी के लिए एक समाक्षीय पावर सिस्टम है, जो बल दक्षता, सुरक्षा और धीरज पर ध्यान केंद्रित करता है। यह एक उच्च दक्षता वाली मोटर, विशेष कार्बन फाइबर प्रोपेलर और बुद्धिमान इलेक्ट्रिक रेगुलेटर को एकीकृत करता है, जो हवाई फोटोग्राफी, सर्वेक्षण और निरीक्षण कार्यों के लिए उपयुक्त है। प्रणोदन प्रणाली सरल डिजाइन, सुविधाजनक स्थापना और विश्वसनीय संरचना प्रदान करती है।

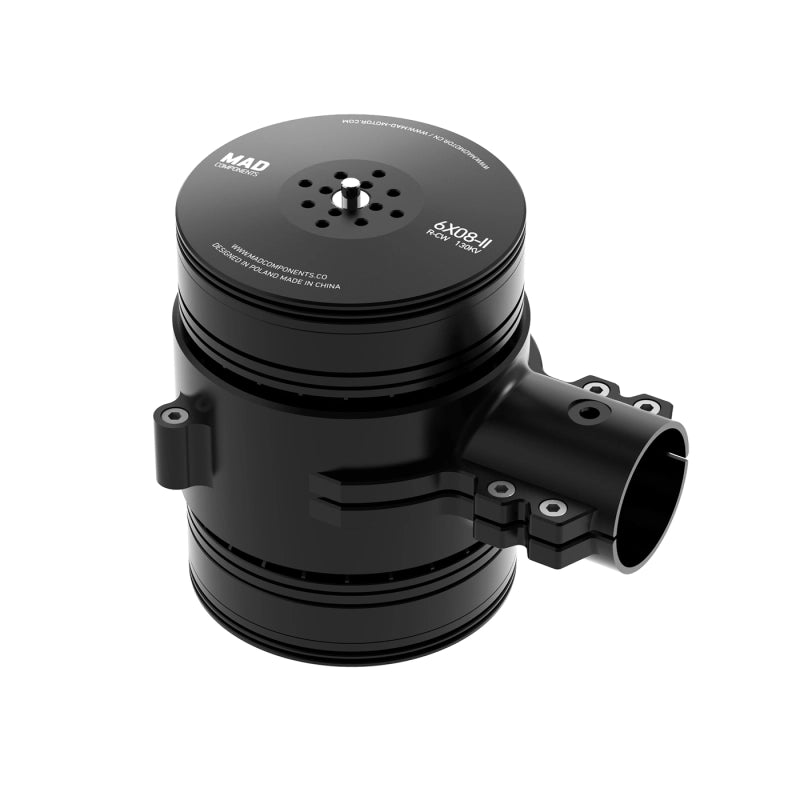

हल्के वजन वाले आयरन कोर डिज़ाइन के साथ उच्च दक्षता वाली डिस्क मोटर अधिक तनाव और उच्च दक्षता सुनिश्चित करती है। 60A FOC इंटेलिजेंट इलेक्ट्रिक रेगुलेटर से लैस, यह प्रारंभिक चेतावनी, सुरक्षा कार्य, तेज़ थ्रॉटल प्रतिक्रिया और कठोर वातावरण में स्थिरता प्रदान करता है, जिससे समग्र सुरक्षा और विश्वसनीयता बढ़ती है।
हाईलाइट एलईडी हेडिंग लाइट दृश्यता सुनिश्चित करती है। मल्टी-रोटर एयरक्राफ्ट के लिए किसी अतिरिक्त रंगीन लाइट की आवश्यकता नहीं है, जो पेशेवर उड़ान अनुभव को बढ़ाता है। अद्वितीय मिरर लाइट ट्रीटमेंट और आयातित सामग्रियों के साथ उच्च गुणवत्ता वाले कार्बन फाइबर प्रोपेलर उड़ान के समय को बढ़ाते हैं, शोर को कम करते हैं और दक्षता में सुधार करते हैं। 22"-24" तक अनुकूलन योग्य।
उत्पाद ड्राइंग में प्रोपेलर असेंबली के लिए आयाम और विनिर्देश शामिल हैं।
दस्तावेज़ में CB2 22X7.0IN अल्ट्रालाइट PROP और सर्कुलर FOC 60A ESC के साथ MAD 6X08-II 130KV मोटर के लिए विनिर्देशों का विवरण दिया गया है। इसमें विभिन्न थ्रॉटल सेटिंग्स पर अधिकतम थ्रस्ट, वोल्टेज, करंट, दक्षता और प्रदर्शन पैरामीटर शामिल हैं, जो सुरक्षा और प्रदर्शन के लिए अनुशंसित वजन सीमाओं के भीतर इष्टतम संचालन पर जोर देते हैं।
ESC ब्लिंकिंग पैटर्न और बीपिंग ध्वनियाँ विभिन्न दोषों का संकेत देती हैं। समस्या निवारण में कनेक्शन, सिग्नल वायर, मोटर लाइन और बिजली आपूर्ति की जाँच करना शामिल है। समाधान में थ्रॉटल मानों को समायोजित करना, उचित वायरिंग सुनिश्चित करना और क्षति के लिए हार्डवेयर का निरीक्षण करना शामिल है। स्व-जांच और संचालन के दौरान दोषों को विशिष्ट जाँच और समायोजन के साथ संबोधित किया जाता है।
