मैड ब्लहेल -32 40 ए 6 एस 4in1+ एफ 7 ओएसडी ड्रोन ईएससी (दोहरी कैमरा, डीजेआई समर्थन)
मैड ब्लहेल -32 40 ए 6 एस 4in1+ एफ 7 ओएसडी ड्रोन ईएससी (दोहरी कैमरा, डीजेआई समर्थन)
MAD
पिकअप उपलब्धता लोड नहीं की जा सकी
अवलोकन
पागल बीएलहेली-32 40ए 6एस 4इन1 ईएससी + F7 ओएसडी फ्लाइट कंट्रोलर उच्च प्रदर्शन वाले FPV ड्रोन के लिए डिज़ाइन किया गया एक शक्तिशाली ऑल-इन-वन समाधान है। यह कॉम्पैक्ट बोर्ड एक एकीकृत करता है F7 उड़ान नियंत्रक साथ एक उन्नत 40A 4-इन-1 ESC, एक सहज उड़ान अनुभव प्रदान करना ओएसडी, बीईसी, वर्तमान संवेदन, डीजेआई समर्थन, और एक ब्लैक बॉक्स रिकॉर्डर। रूपरेखा तयार करी 2-6एस लिपो सेटअप, यह इकाई के लिए अनुकूलित है 2306, 2207.5, और 2207 मोटर्स साथ 4-इंच और 5-इंच प्रोपेलर, स्थिर और कुशल बिजली वितरण सुनिश्चित करना।
प्रमुख विशेषताऐं
- एकीकृत F7 फ्लाइट कंट्रोलर और 40A 4-इन-1 ESC - एफपीवी ड्रोन के लिए कॉम्पैक्ट और शक्तिशाली समाधान।
- 2-6S LiPo बैटरी का समर्थन करता है - विभिन्न ड्रोन सेटअप के लिए लचीला वोल्टेज इनपुट।
- BLHeli-32 फर्मवेयर - सुचारू थ्रॉटल प्रतिक्रिया के लिए उन्नत ESC फर्मवेयर।
- ओएसडी और ब्लैक बॉक्स - प्रदर्शन विश्लेषण के लिए वास्तविक समय उड़ान डेटा प्रदर्शन और लॉगिंग।
- डीजेआई संगत - डीजेआई एफपीवी सिस्टम से सीधा कनेक्शन।
- दोहरे कैमरे का समर्थन – उड़ान के बीच में दो कैमरों के बीच स्विच करें।
- 9V एसबीईसी आउटपुट - बाहरी सामान के लिए स्थिर बिजली की आपूर्ति।
- DShot1200 समर्थन - बेहतर प्रतिक्रिया के लिए अल्ट्रा-फास्ट डिजिटल ईएससी प्रोटोकॉल।
विशेष विवरण
| पैरामीटर | विनिर्देश |
|---|---|
| नमूना | BL-32 40A 6S 4IN1 ESC + F7 OSD फ्लाइट कंट्रोलर |
| इनपुट वोल्टेज | 2-6एस लाइपो |
| आउटपुट वोल्टेज | 5 वी @ 2 ए |
| एसबीईसी आउटपुट | 9वी 3ए |
| CPU | एसटीएम32F722RET6 |
| जाइरोस्कोप और एक्सेलेरोमीटर | आईसीएम-एमपीयू6000 (एसपीआई) |
| ईएससी फर्मवेयर | बीएलहेली-32 |
| सतत धारा | 40ए |
| फट धारा | 45ए (10 सेकंड) |
| प्रोग्रामिंग | हाँ |
| डीशॉट समर्थन | DShot1200 (डिफ़ॉल्ट) |
| माउंटिंग होल | 30.5 x 30.5 मिमी (एम4) |
| बोर्ड का आकार | 51 x 43मिमी |
| वज़न | 20 ग्राम |
कनेक्शन आरेख
- मोटर पोर्ट – समर्थन करता है चार ब्रशलेस मोटर आसान प्लग-एंड-प्ले सेटअप के साथ।
- SBUS, UART, और DJI समर्थन - रेडियो रिसीवर और डीजेआई एफपीवी सिस्टम के साथ निर्बाध एकीकरण।
- दोहरे कैमरा इनपुट – के बीच स्विच करें दो कैमरे उड़ान के दौरान.
- वीटीएक्स (वीडियो ट्रांसमीटर) समर्थन - एफपीवी वीडियो ट्रांसमिशन के लिए प्रत्यक्ष वायरिंग।
- माइक्रोयूएसबी सॉकेट - सरल फर्मवेयर अपडेट और बीटाफ़्लाइट ट्यूनिंग।
अनुशंसित मोटर और प्रोपेलर
- मोटर्स: 2306, 2207.5, 2207
- प्रोपेलर: 4-इंच, 5-इंच
यह उच्च प्रदर्शन उड़ान नियंत्रक और ESC कॉम्बो के लिए आदर्श है एफपीवी रेसर्स और फ्रीस्टाइल ड्रोन, भेंट शक्तिशाली प्रसंस्करण, सुचारू उड़ान नियंत्रण और कुशल ऊर्जा प्रबंधन एक एकल कॉम्पैक्ट इकाई में.
MAD कंपोनेंट्स BL-32 40A 6S 4IN1 ESC F7+OSD+BEC+करंट+DJI+ब्लैक बॉक्स (डुअल कैमरा)। 2-6S लिपो को सपोर्ट करता है, वजन 20 ग्राम है। इसमें STM32F722RET6 CPU, ICM-MPU6000 सेंसर, माइक्रोयूएसबी सॉकेट, 40A निरंतर करंट, 45A बर्स्ट, 9V 3A SBEC की सुविधा है। डिफ़ॉल्ट रूप से DShot1200 को सपोर्ट करता है।

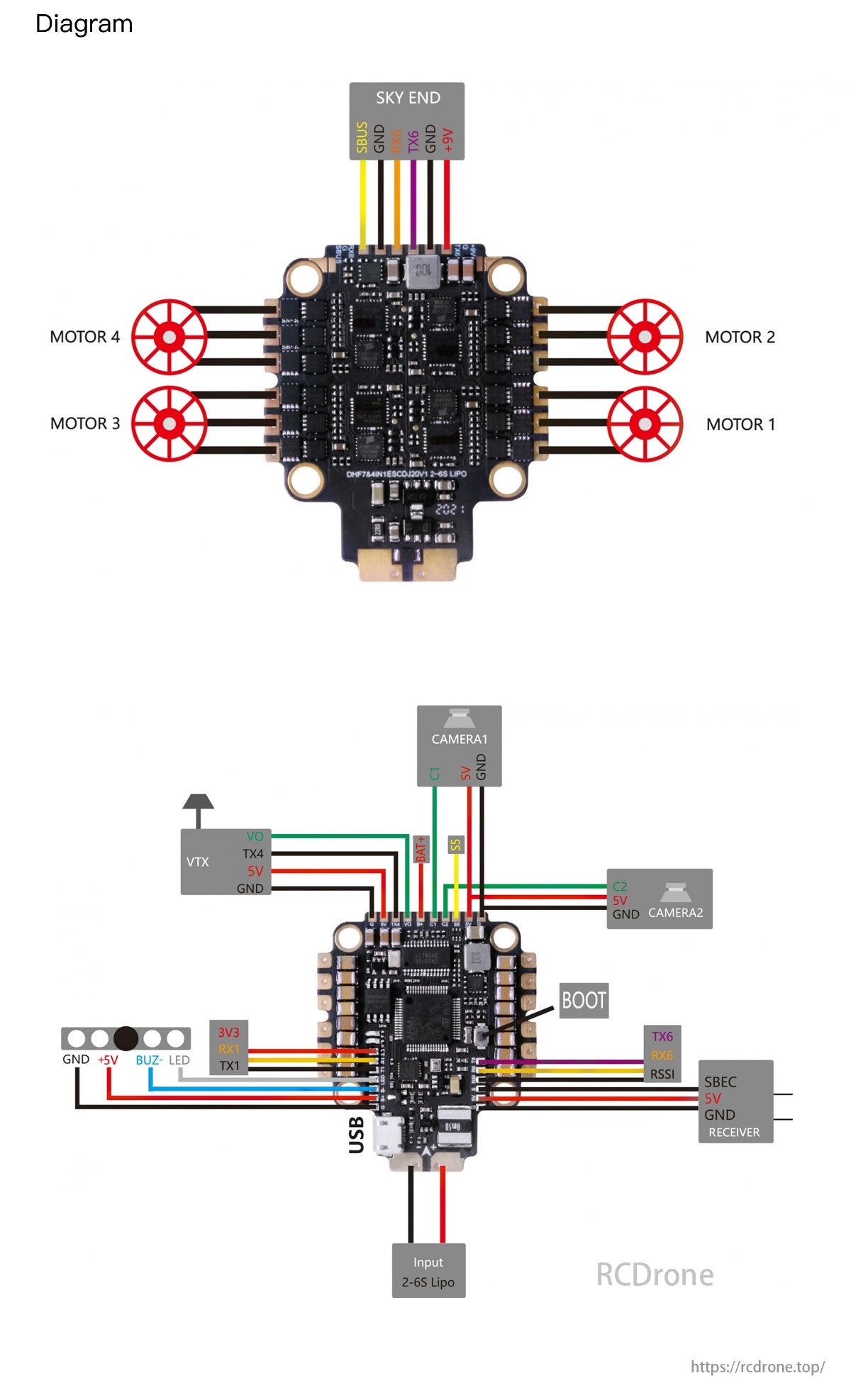

आरेख में मोटर कनेक्शन, USB इनपुट और VTX, कैमरा और रिसीवर जैसे विभिन्न घटकों के साथ एक फ्लाइट कंट्रोलर सेटअप दिखाया गया है। वायरिंग में सिस्टम एकीकरण के लिए SBUS, GND, 5V, TX6, RX6, RSSI और BOOT पिन शामिल हैं।
