पागल FOC 120A 8-14S ड्रोन ESC

अवलोकन

पागल एफओसी 120ए 8-14एस ईएससी एक उच्च प्रदर्शन इलेक्ट्रॉनिक गति नियंत्रक के लिए डिज़ाइन किया गया है औद्योगिक यूएवी और भारी-भरकम ड्रोन, समर्थन एफओसी (फील्ड-ओरिएंटेड कंट्रोल) मॉड्यूलेशन सुचारू और कुशल बिजली वितरण के लिए। यह ESC इसके लिए अनुकूलित है मैड एम10, एम17, और एम20 श्रृंखला मोटर्स, समर्थन 10-12 किग्रा टेक-ऑफ वजन. यह उन्नत है साइनसोइडल ड्राइव कठोर वातावरण में भी स्थिर संचालन सुनिश्चित करता है, जबकि एकीकृत स्व-जांच कार्यक्रम सिस्टम की विश्वसनीयता और सुरक्षा को बढ़ाता है.

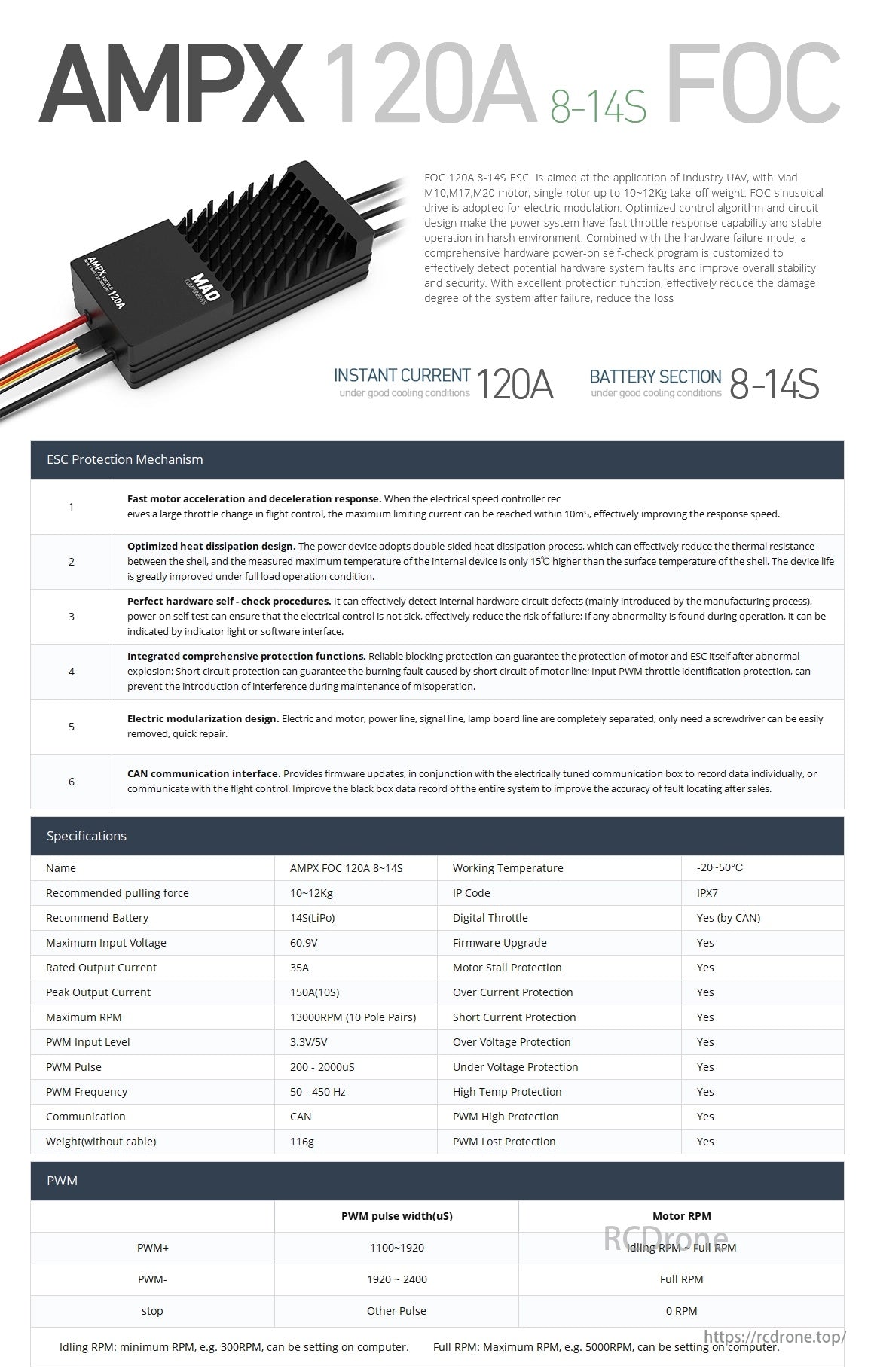

मुख्य विशिष्टताएँ:

• वोल्टेज समर्थन: 8-14S LiPo (60.9V तक)
• वर्तमान मूल्यांकित: 35ए
• शिखर धारा: 150ए (10एस)
• अधिकतम आरपीएम: 13,000 आर.पी.एम. (10 पोल जोड़े)
• आईपी ​​रेटिंग: IPX7 (जल प्रतिरोधी)
• संचार प्रोटोकॉल: कर सकना
• वजन (केबल के बिना): 116 ग्राम
• कार्य तापमान: -20°C से 50°C
• संगत मोटर्स: एम10 केवी100, एम17 केवी100/केवी110, एम20 मिनी केवी110, एम20 केवी110
• संगत प्रोपेलर: 29” से 40”

प्रमुख विशेषताऐं

1. त्वरित थ्रॉटल प्रतिक्रिया

• तेज़ मोटर त्वरण और मंदी प्रतिक्रिया ईएससी को तेजी से समायोजित करने की अनुमति देती है (भीतर) 10एमएस) परिवर्तनों को नियंत्रित करने के लिए, सटीक नियंत्रण सुनिश्चित करना।

2. अनुकूलित ताप अपव्यय

• ईएससी की विशेषता है दो तरफा गर्मी अपव्यय संरचना, थर्मल प्रतिरोध को कम करने और बनाए रखने कम आंतरिक तापमान (केवल 15°C अधिक शैल तापमान से अधिक)।
• बेहतर शीतलन प्रदर्शन पूर्ण भार के तहत स्थिर संचालन सुनिश्चित करता है।

3. उन्नत सुरक्षा तंत्र

• हार्डवेयर स्व-जांच: विफलता के जोखिम को कम करने के लिए उड़ान से पहले हार्डवेयर दोषों का स्वचालित रूप से पता लगाता है।
• शॉर्ट सर्किट और ओवरकरंट सुरक्षा: विद्युतीय दोषों से होने वाली क्षति को रोकता है।
• उच्च वोल्टेज संरक्षण: यहां तक ​​कि स्थिरता सुनिश्चित करता है 60.9V अधिकतम इनपुट.
• उच्च तापमान संरक्षण: अति ताप विफलताओं को रोकता है।

4. इलेक्ट्रिक मॉड्यूलरिटी और आसान रखरखाव

• स्वतंत्र मॉड्यूलर डिजाइन व्यक्तिगत घटकों के आसान प्रतिस्थापन की अनुमति देता है।
• सुरक्षित वायरिंग प्रणाली आकस्मिक वियोग को रोकता है.
• त्वरित संयोजन और वियोजन का उपयोग करना सरल उपकरण.

5. CAN संचार इंटरफ़ेस

• समर्थन CAN के माध्यम से फर्मवेयर अपडेट.
• सक्षम बनाता है वास्तविक समय प्रणाली निगरानी और उड़ान नियंत्रण संचार को बढ़ाता है।
• बढ़ाता है ब्लैक-बॉक्स डेटा लॉगिंग उन्नत विफलता विश्लेषण के लिए।

6. पीडब्लूएम नियंत्रण और डिजिटल थ्रॉटल

• PWM इनपुट का समर्थन करता है (200-2000µs)
• आवृति सीमा: 50-450हर्ट्ज
• निष्क्रिय आरपीएम: न्यूनतम 300 आरपीएम, सॉफ्टवेयर के माध्यम से विन्यास योग्य।
• अधिकतम आरपीएम: 5000 आरपीएम, सॉफ्टवेयर के माध्यम से विन्यास योग्य।

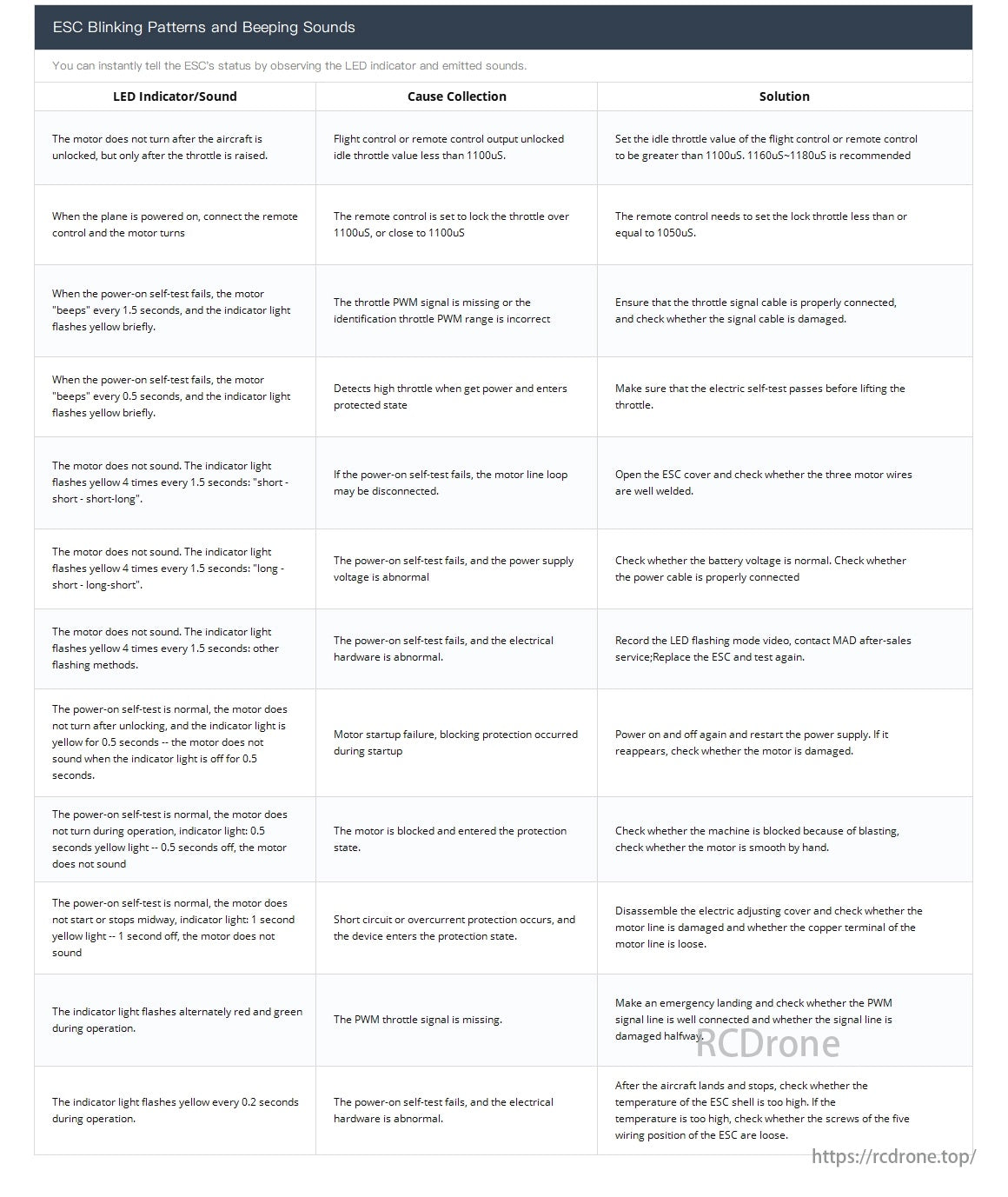

ईएससी संरक्षण तंत्र

MAD FOC 120A ESC में एक बुद्धिमान शामिल है स्व-निदान प्रणाली और एलईडी सूचक पैटर्न संभावित समस्याओं का निवारण करने के लिए:

मुद्दा	कारण	समाधान
अनलॉक करने के बाद मोटर चालू नहीं होती	1100µs से नीचे थ्रॉटल सिग्नल	निष्क्रिय थ्रॉटल को इस पर सेट करें 1100µs-1180µs
मोटर हर 15 सेकंड में “बीप” करती है	गलत/अनुपलब्ध PWM सिग्नल	थ्रॉटल केबल कनेक्शन की जाँच करें
मोटर संरक्षित अवस्था में प्रवेश करती है	स्टार्टअप पर उच्च थ्रॉटल का पता चला	शुरू करने से पहले थ्रॉटल कम करें
मोटर जवाब नहीं देती	पावर-ऑन स्व-परीक्षण विफलता	बैटरी वोल्टेज और कनेक्शन की जाँच करें
शॉर्ट सर्किट का पता चला	अति-वर्तमान सुरक्षा सक्रिय	मोटर और वायरिंग का निरीक्षण करें

ईएससी कनेक्शन और आयाम

MAD FOC 120A ESC में सरल स्थापना के लिए एक सहज वायरिंग लेआउट की सुविधा है:

• पीला: सीएएनएच
• लाल: सीएएनएल
• भूरा काला: जीएनडी
• सफ़ेद: पीडब्लूएम इनपुट

भौतिक आयाम:

• लंबाई: 120मिमी
• चौड़ाई: 49मिमी
• ऊंचाई: 26.4मिमी
• माउंटिंग छेद रिक्ति: 40मिमी

ESC संगतता अनुशंसाएँ

विद्युत विनियमन	मोटर	वोल्टेज	अनुशंसित प्रोपेलर
एएमपीएक्स 120ए एफओसी	एम10 केवी100	48 वी	29” - 32”
एएमपीएक्स 120ए एफओसी	एम17 केवी100	48 वी	30” - 36”
एएमपीएक्स 120ए एफओसी	एम17 केवी110	48 वी	32”
एएमपीएक्स 120ए एफओसी	एम20 मिनी केवी110	48 वी	34” - 40”
एएमपीएक्स 120ए एफओसी	एम20 केवी110	48 वी	32” - 36”

फर्मवेयर और कॉन्फ़िगरेशन

• कस्टम फ़र्मवेयर आवश्यक: इस FOC ESC की आवश्यकता है विशिष्ट फर्मवेयर प्रयुक्त मोटर और प्रोपेलर के आधार पर।
• डिफ़ॉल्ट फ़र्मवेयर: यदि कोई अनुरोध नहीं किया जाता है, तो ESC डिफ़ॉल्ट फर्मवेयर के साथ भेजा जाएगा।
• फर्मवेयर अपग्रेड गाइड: उत्पाद पृष्ठ पर उपलब्ध है।

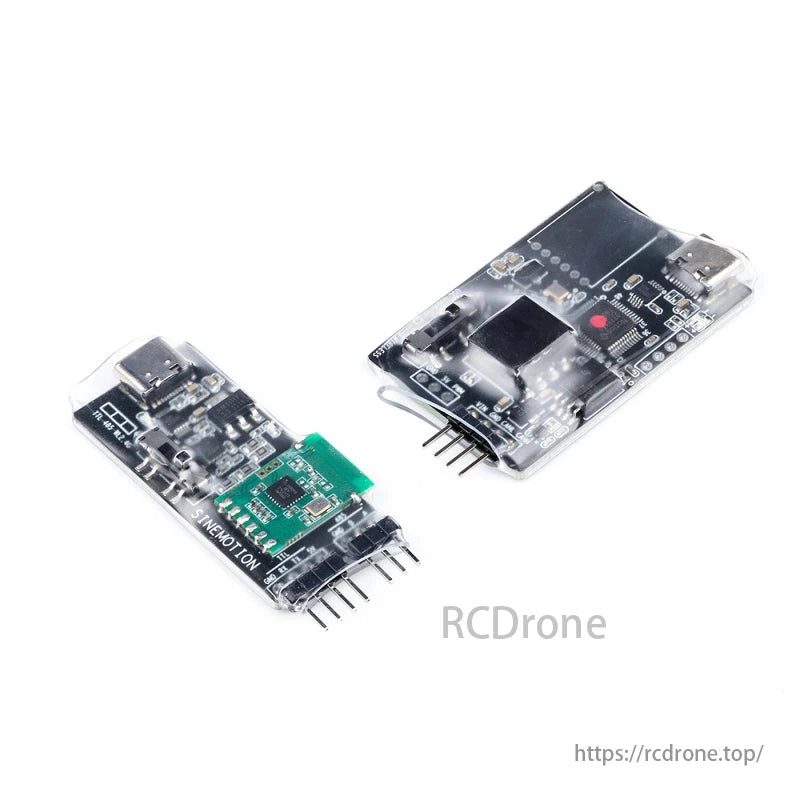

एफओसी ईएससी सॉफ्टवेयर

1. मैनुअल देखें

2. एफओसी ईएससी सॉफ्टवेयर
3. एफओसी ईएससी संचार प्रोटोकॉल

MAD FOC 120A 8-14S ESC एक है उच्च दक्षता और बुद्धिमान गति नियंत्रक के लिए डिज़ाइन किया गया व्यावसायिक यूएवी अनुप्रयोग। साथ उन्नत सुरक्षा सुविधाएँ, तेज़ थ्रॉटल प्रतिक्रिया और एकीकृत CAN संचार, यह सुनिश्चित करता है विश्वसनीय प्रदर्शन औद्योगिक ड्रोन संचालन के लिए।के लिए आदर्श भारी-भरकम ड्रोन, हवाई सर्वेक्षण, और कृषि यूएवी, यह ESC वितरित करता है सुचारू शक्ति मॉडुलन और मजबूत स्थायित्व कठिन वातावरण में.
