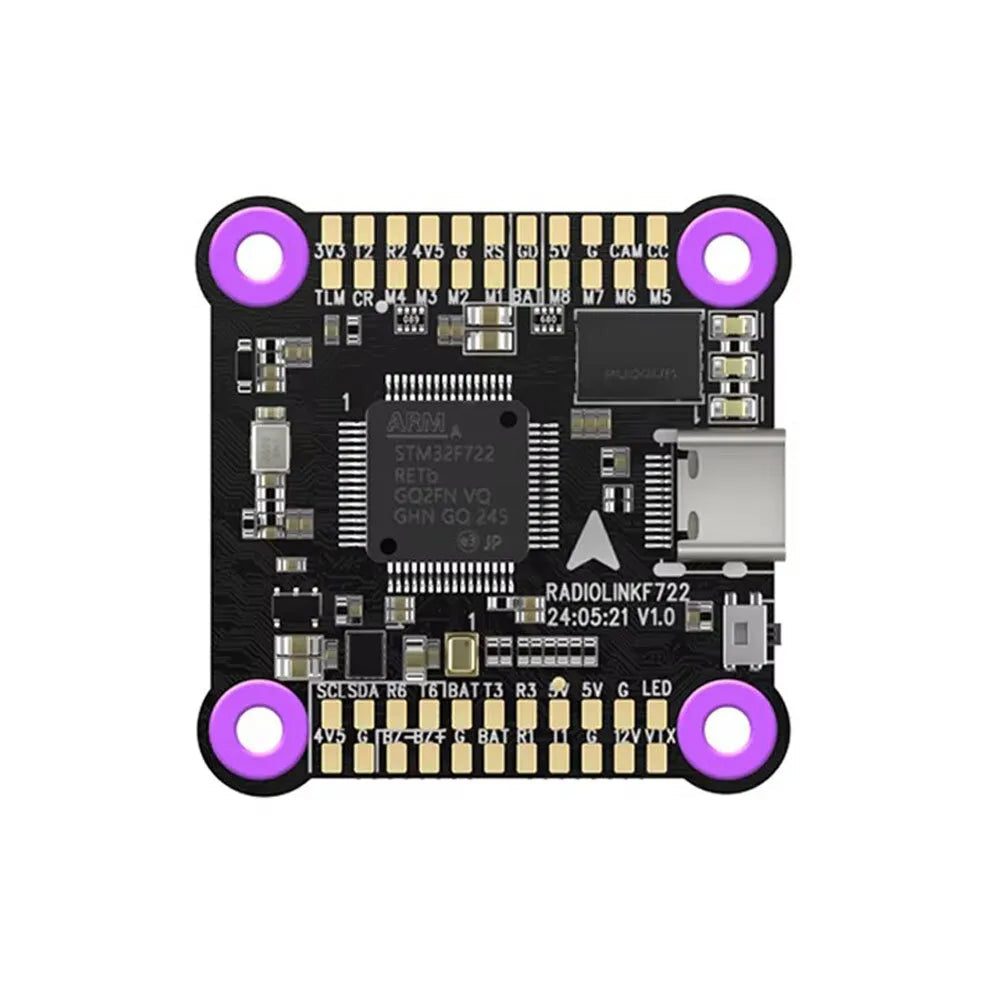

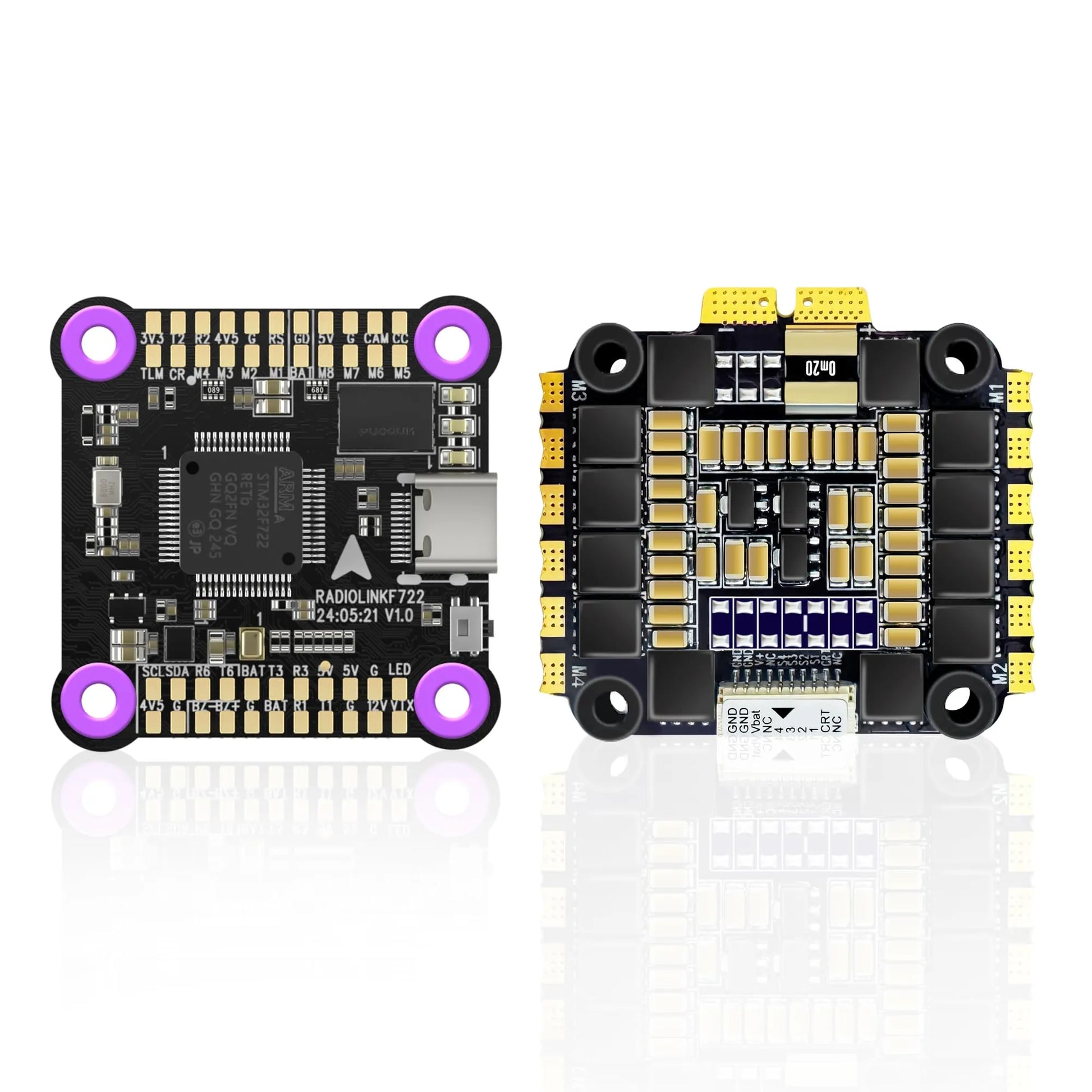

Radiolink F722 फ्लाइट कंट्रोलर – 32-बिट STM32F722RET6, 128MB ब्लैकबॉक्स, 5 UART, HD/एनालॉग VTX सपोर्ट

सारांश

Radiolink F722 फ्लाइट कंट्रोलर एक उच्च-प्रदर्शन ओपन-सोर्स फ्लाइट कंट्रोलर है जिसे रेसिंग ड्रोन, विमानों, हेलीकॉप्टरों और मल्टी-रोटर विमानों के लिए डिज़ाइन किया गया है। इसमें STM32F722RET6 32-बिट प्रोसेसर, एकीकृत ICM42688 जिरोस्कोप, SPL06-001 बैरोमीटर, और उड़ान लॉग रिकॉर्डिंग के लिए एक अंतर्निहित 128MB ब्लैकबॉक्स शामिल है। Betaflight और iNav फर्मवेयर, HD और एनालॉग वीडियो ट्रांसमिशन, PWM, दो-तरफा DShot, और OneShot प्रोटोकॉल का समर्थन करते हुए, और 5 पूरी तरह से कार्यात्मक UART पोर्ट के साथ, यह FPV पायलटों के लिए असाधारण लचीलापन प्रदान करता है। F722 को अनुकूलित PCB लेआउट के साथ कम-शोर और उच्च-करंट प्रदर्शन के लिए इंजीनियर किया गया है और इसमें इशारा दृश्यता के लिए एक वास्तविक समय OSD मॉड्यूल शामिल है।

---

मुख्य विशेषताएँ

• STM32F722RET6 प्रोसेसर 216MHz आवृत्ति के साथ अल्ट्रा-फास्ट नियंत्रण प्रतिक्रिया के लिए

• ICM42688 जिरोस्कोप और SPL06 बैरोमीटर उच्च-सटीक उड़ान स्थिरीकरण के लिए

• 128MB ब्लैकबॉक्स वास्तविक समय उड़ान लॉग भंडारण के लिए

• HD डिजिटल और एनालॉग वीडियो ट्रांसमिशन का समर्थन प्लग-एंड-प्ले कनेक्टर्स के माध्यम से

• 5 UART पोर्ट, SBUS/CRSF सिग्नल इनपुट, और Type-C USB पोर्ट

• Betaflight और iNav फर्मवेयर समर्थन, फर्मवेयर नाम: RADIOLINKF722

• ESC टेलीमेट्री समर्थन DShot, OneShot, PWM के लिए

• निर्मित OSD मॉड्यूल (AT7456E) ग्राफिकल इशारा दृश्यता के साथ

• 12V BEC स्विच ट्रांसमीटर के माध्यम से नियंत्रित

• 2–8 अक्षों वाले मल्टी-रोटर्स, विमानों, उड़ने वाले पंखों, कारों, नावों, बाइट नावों और रोबोटों के साथ संगत

• संचालन तापमान: -30°C से 85°C

---

विशेषताएँ

आयाम और वजन

हार्डवेयर

कनेक्टर और इंटरफेस

फर्मवेयर

पावर सप्लाई

संचालन वातावरण

---

अनुकूलित पीसीबी लेआउट और रूटिंग

फ्लाइट कंट्रोलर डिज़ाइन में 10 वर्षों से अधिक के अनुभव के साथ, Radiolink F722 एक अनुकूलित पीसीबी लेआउट अपनाता है ताकि शोर को कम किया जा सके और सटीक सेंसर डेटा सुनिश्चित किया जा सके। उच्च करंट और सिग्नल पथों को अलग किया गया है ताकि उड़ान स्थिरता को बढ़ाया जा सके और हस्तक्षेप को कम किया जा सके।

---

स्वचालन सॉफ़्टवेयर परीक्षण प्रणाली

प्रत्येक F722 कड़े गुणवत्ता नियंत्रण से गुजरता है जिसमें एक पूर्ण विशेषताओं वाली स्वचालन परीक्षण प्रणाली शामिल है, जो सेंसर, इंटरफेस और पावर रेल के विश्वसनीय संचालन को सुनिश्चित करती है। यह प्रणाली पारंपरिक मैनुअल परीक्षण की तुलना में दक्षता और गुणवत्ता में सुधार करती है।

---

एकीकृत OSD मॉड्यूल

निर्मित AT7456E OSD के साथ, F722 उड़ान की जानकारी जैसे उड़ान दिशा, दूरी, ऊँचाई, GPS स्थिति, बैटरी वोल्टेज, थ्रॉटल, और अधिक का वास्तविक समय में ऑन-स्क्रीन प्रदर्शन करने की अनुमति देता है—कोई बाहरी OSD की आवश्यकता नहीं। इमर्सिव FPV उड़ान के लिए आदर्श।

---

12V BEC स्विच ट्रांसमीटर नियंत्रण के साथ

F722 ट्रांसमीटर स्विच के माध्यम से 12V BEC को टॉगल करने की अनुमति देता है। छवि संचरण शक्ति प्रबंधन के लिए आदर्श, यह उपयोगकर्ताओं को अपने ट्रांसमीटर से वीडियो सिस्टम की शक्ति और आवृत्ति को सीधे नियंत्रित करने की अनुमति देता है।

---

पैकिंग सूची

• 1× F722 फ्लाइट कंट्रोलर

• 2× ESC कनेक्ट केबल

• 1× कैमरा कनेक्ट केबल

• 1× ELRS रिसीवर कनेक्ट केबल

• 1× एनालॉग वीडियो ट्रांसमिशन केबल

• 1× GPS कनेक्ट केबल

• 1× R8SM रिसीवर कनेक्ट केबल

• 1× रिसीवर कनेक्ट केबल

• 1× पैकेज बॉक्स

---

अनुप्रयोग परिदृश्य

विभिन्न मॉडलों के साथ संगत, जिसमें शामिल हैं:

• 2-8 अक्ष मल्टी-रोटर्स

• FPV रेसिंग ड्रोन

• फिक्स्ड-विंग विमान

• हेलीकॉप्टर

• कारें, आरसी नावें, बाइट नावें

• रोबोट और लॉन उपकरण

विवरण

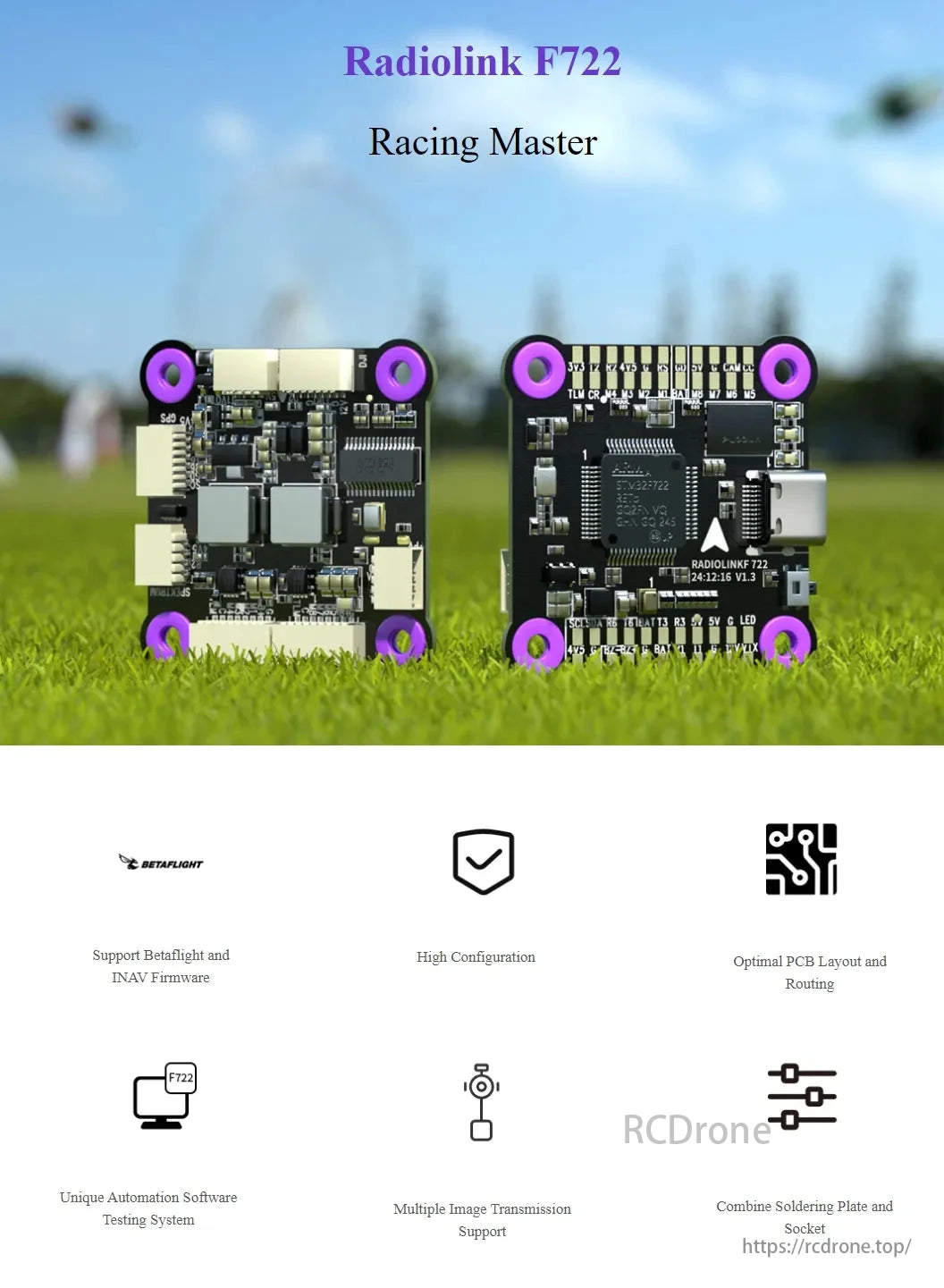

रेडियोलिंक F722 रेसिंग मास्टर फ्लाइट कंट्रोलर Betaflight और INAV फर्मवेयर का समर्थन करता है, उच्च कॉन्फ़िगरेशन, अनुकूलित पीसीबी लेआउट, अद्वितीय स्वचालन सॉफ़्टवेयर परीक्षण, कई छवि संचरण समर्थन की विशेषताएँ हैं, सोल्डरिंग प्लेट और सॉकेट को संयोजित करता है।

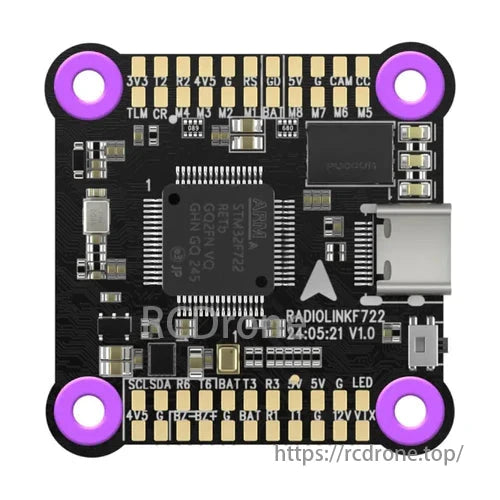

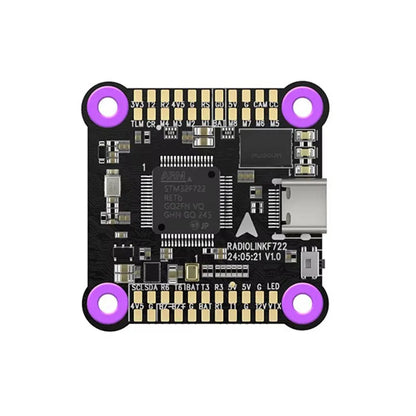

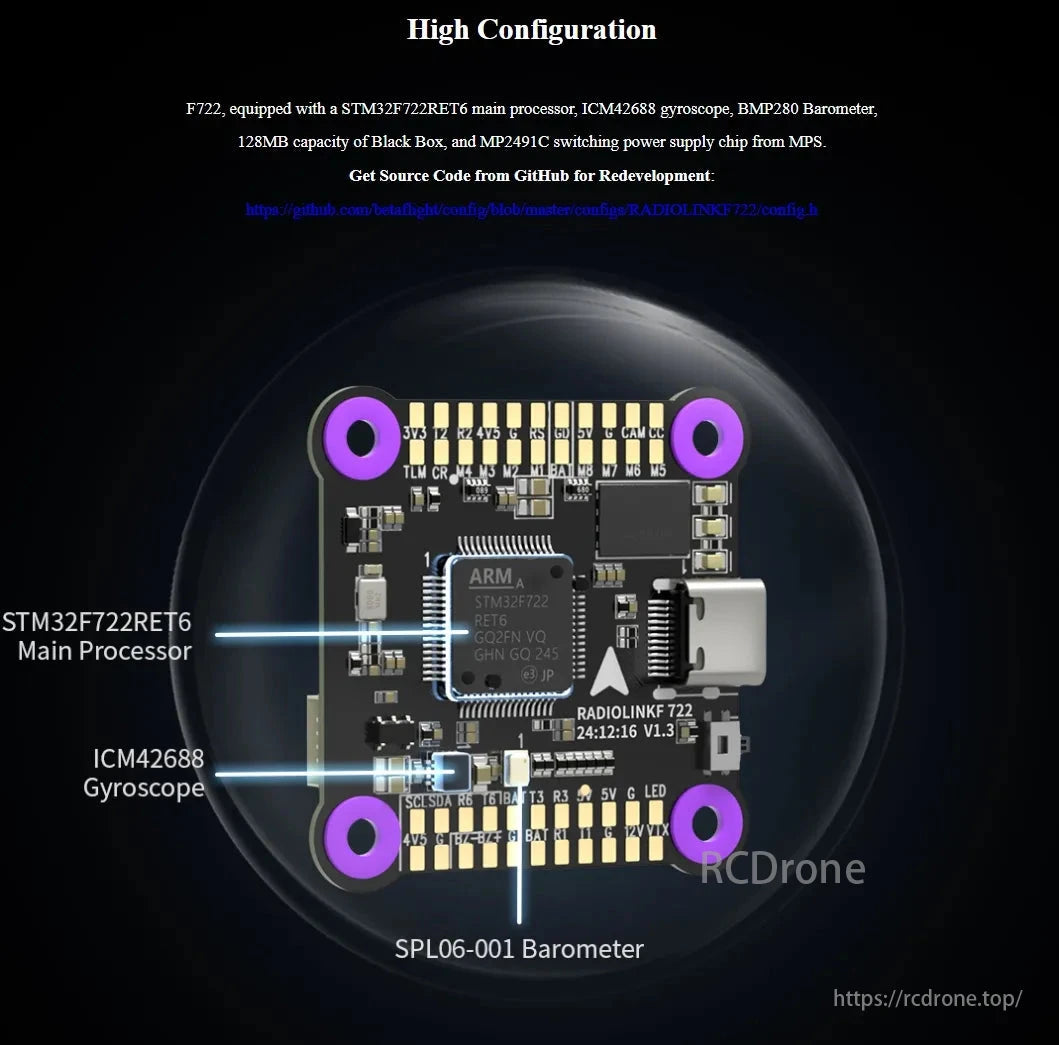

Radiolink F722 फ्लाइट कंट्रोलर STM32F722RET6 प्रोसेसर, ICM42688 जिरोस्कोप, SPL06-001 बैरोमीटर के साथ। 128MB ब्लैक बॉक्स, MP2491C पावर चिप प्रदान करता है। पुनर्विकास के लिए GitHub पर स्रोत कोड।

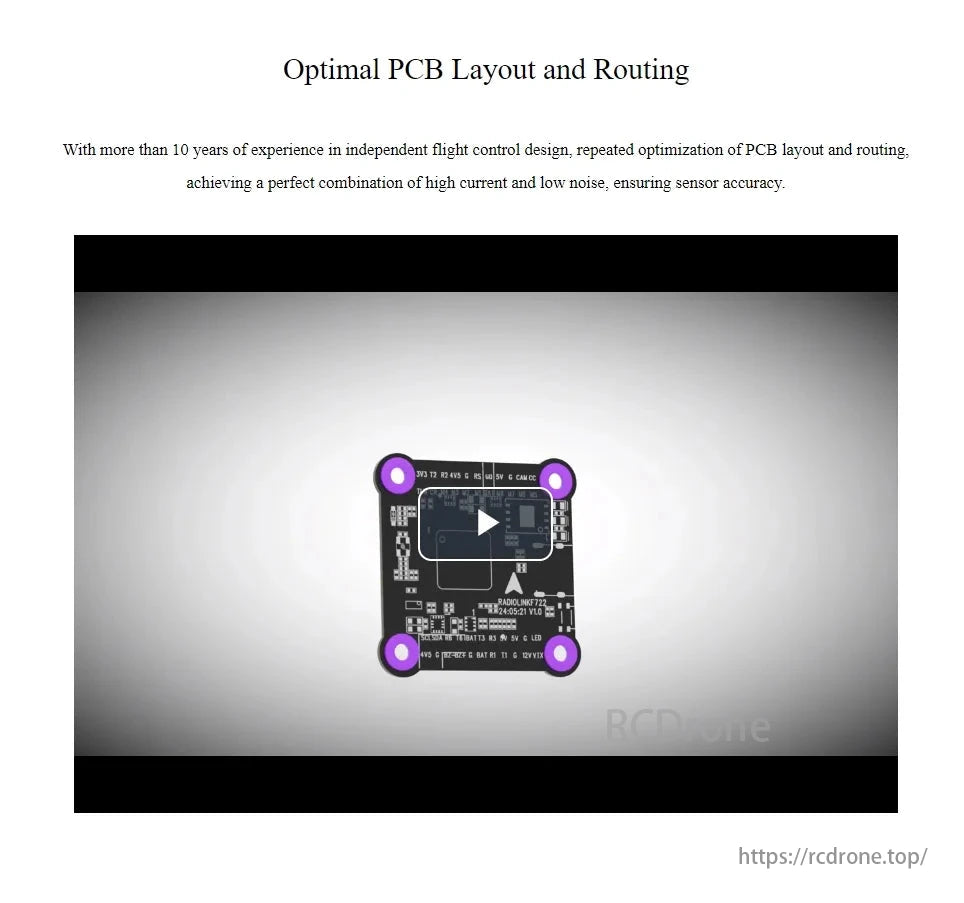

इष्टतम PCB लेआउट और रूटिंग। फ्लाइट कंट्रोल डिज़ाइन में 10 से अधिक वर्षों का अनुभव, Radiolink F722 फ्लाइट कंट्रोलर के लिए उच्च करंट, कम शोर, और सेंसर सटीकता सुनिश्चित करता है।

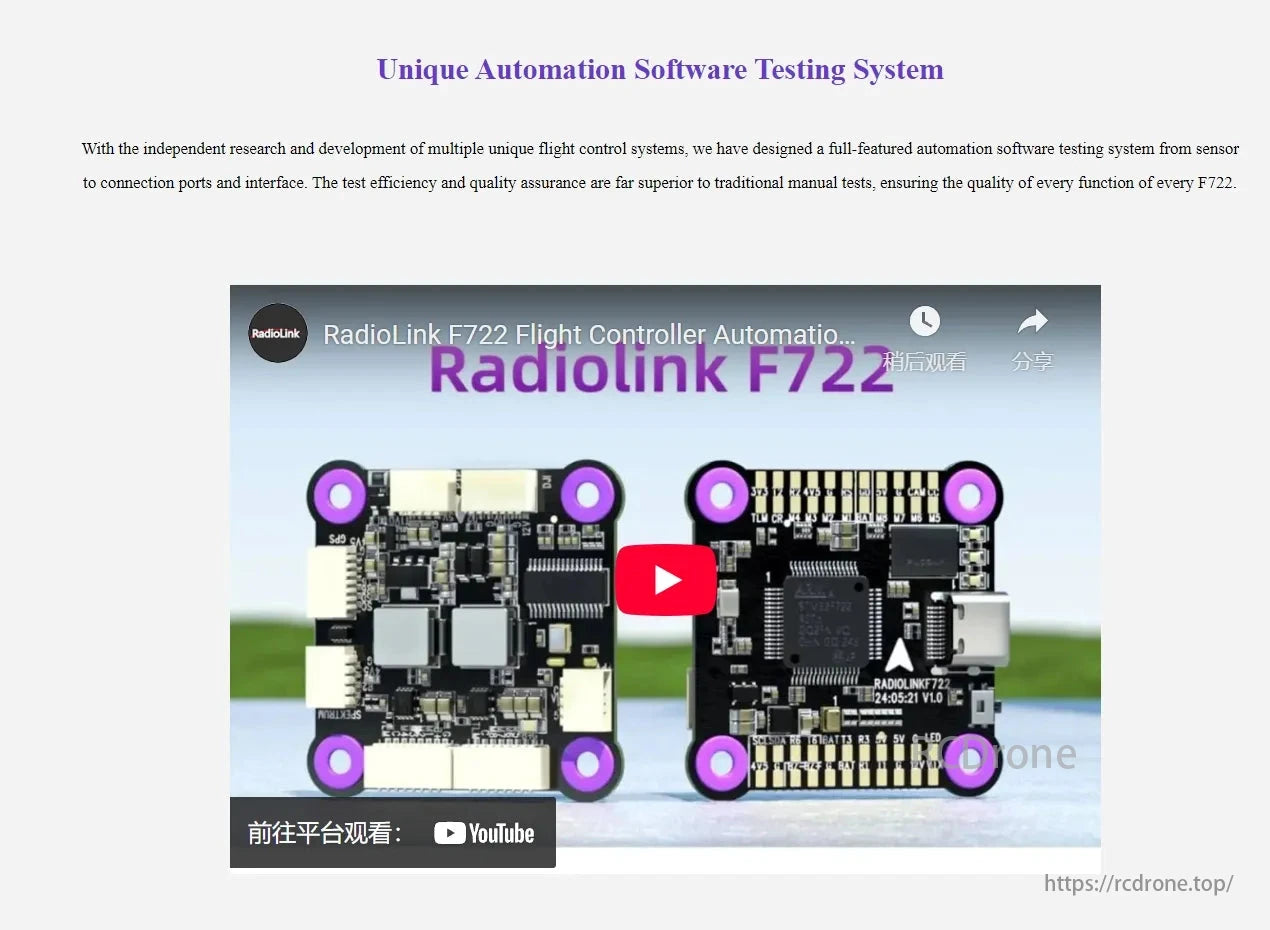

Radiolink F722 फ्लाइट कंट्रोलर ऑटोमेशन सॉफ़्टवेयर परीक्षण प्रणाली। स्वतंत्र अनुसंधान हर कार्य के लिए उत्कृष्ट परीक्षण दक्षता और गुणवत्ता आश्वासन सुनिश्चित करता है, पारंपरिक मैनुअल परीक्षणों को पार करता है।

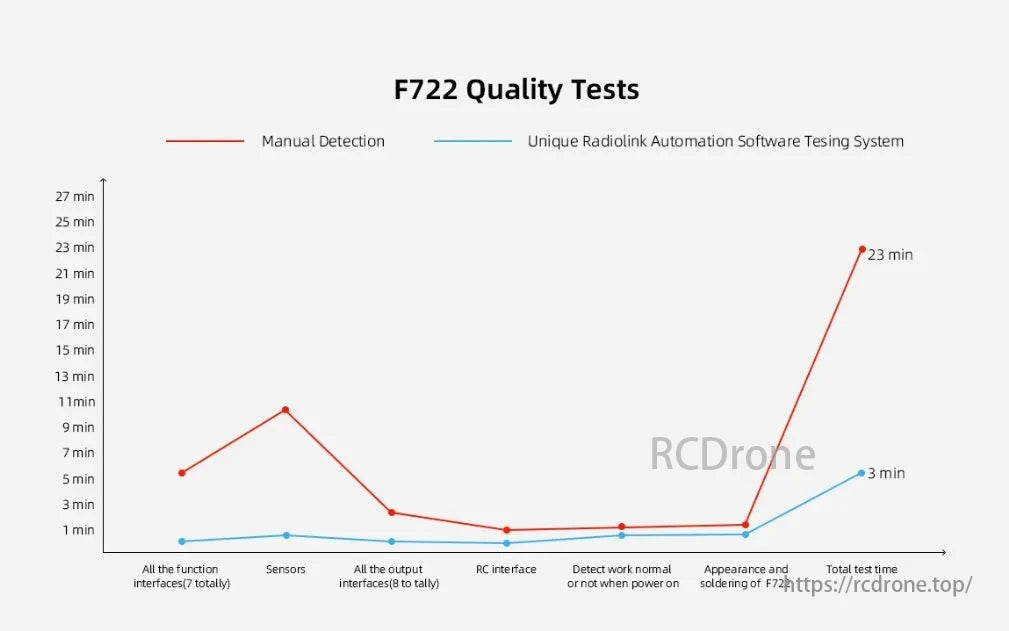

F722 गुणवत्ता परीक्षण मैनुअल पहचान और अद्वितीय Radiolink ऑटोमेशन सॉफ़्टवेयर परीक्षण प्रणाली की तुलना करते हैं।मैनुअल डिटेक्शन समय: सभी फ़ंक्शन इंटरफेस के लिए 5 मिनट, सेंसर के लिए 9 मिनट, आउटपुट इंटरफेस के लिए 3 मिनट, आरसी इंटरफेस के लिए 1 मिनट और पावर ऑन करते समय सामान्य रूप से काम करने का पता लगाना, उपस्थिति और सोल्डरिंग के लिए 23 मिनट। कुल परीक्षण समय मैन्युअल रूप से 23 मिनट है जबकि स्वचालन के साथ 3 मिनट, सॉफ़्टवेयर प्रणाली का उपयोग करके महत्वपूर्ण दक्षता सुधार को उजागर करता है।

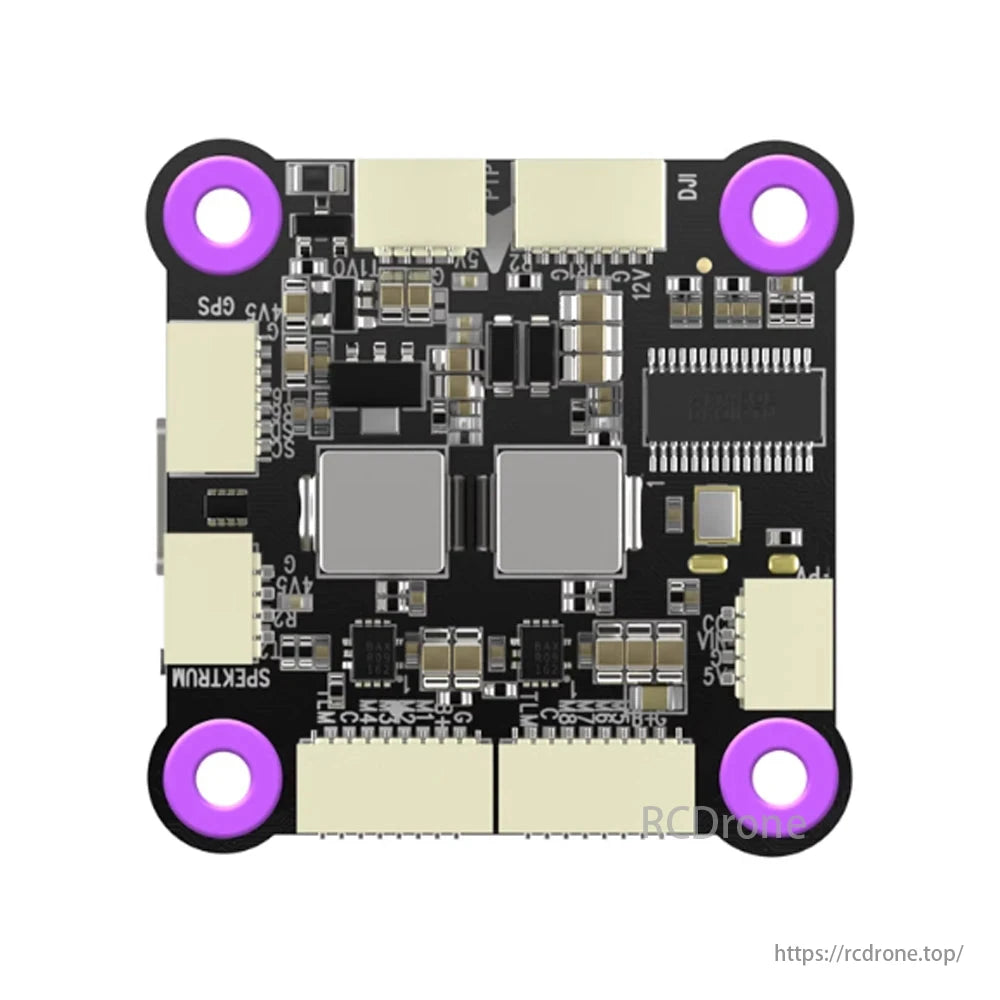

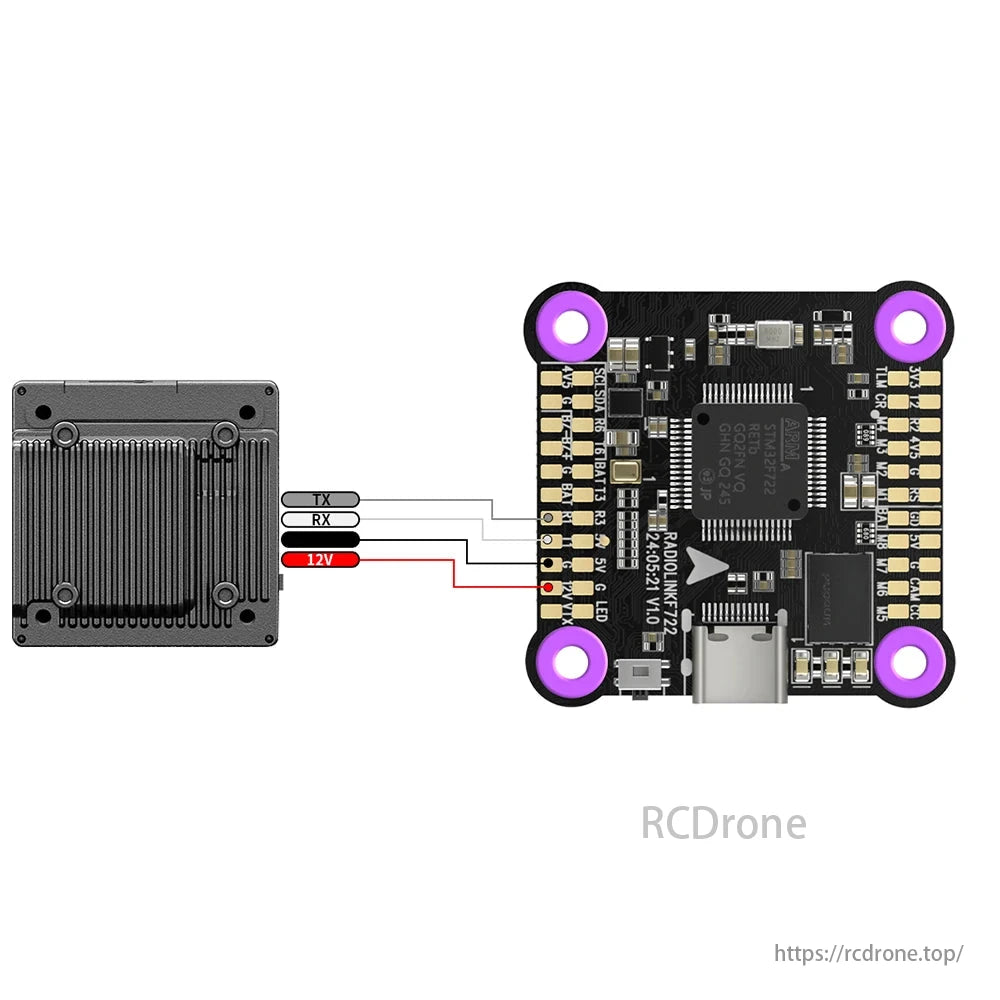

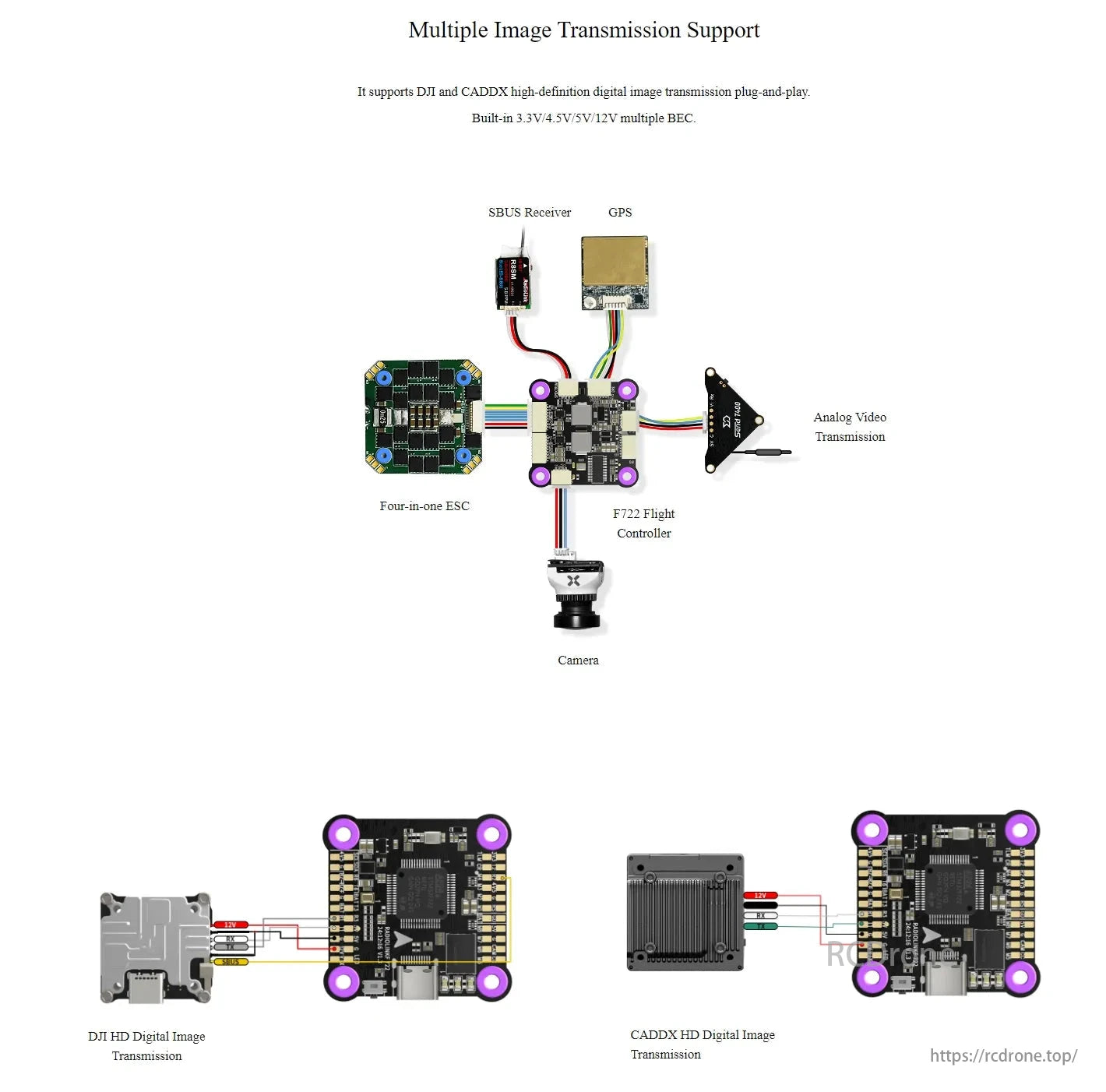

रेडियोलिंक F722 फ्लाइट कंट्रोलर DJI और CADDX HD डिजिटल इमेज ट्रांसमिशन का समर्थन करता है, प्लग-एंड-प्ले। अंतर्निहित 3.3V/4.5V/5V/12V कई BEC; ESC, SBUS रिसीवर, GPS, कैमरा से कनेक्ट करता है।

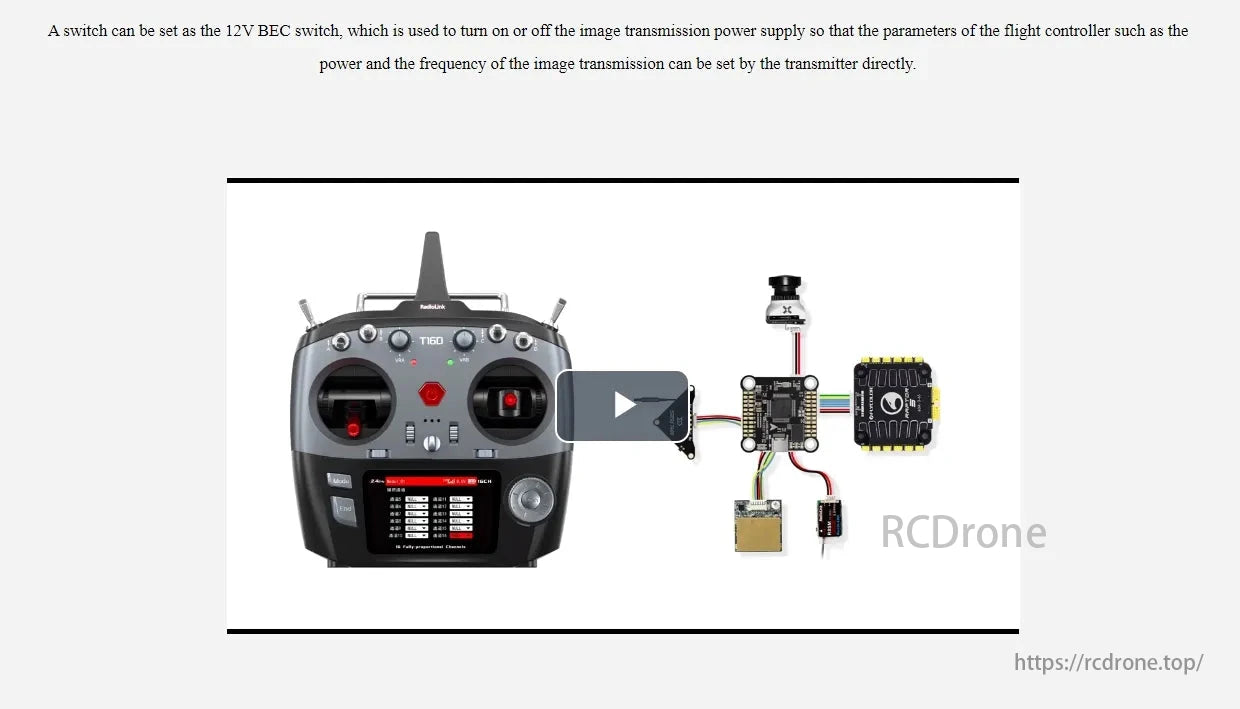

F722 फ्लाइट कंट्रोलर T160 ट्रांसमीटर के साथ सेटअप किया गया। स्विच इमेज ट्रांसमिशन पावर के लिए 12V BEC को नियंत्रित करता है, ट्रांसमीटर के माध्यम से समायोज्य है ताकि प्रदर्शन को अनुकूलित किया जा सके।

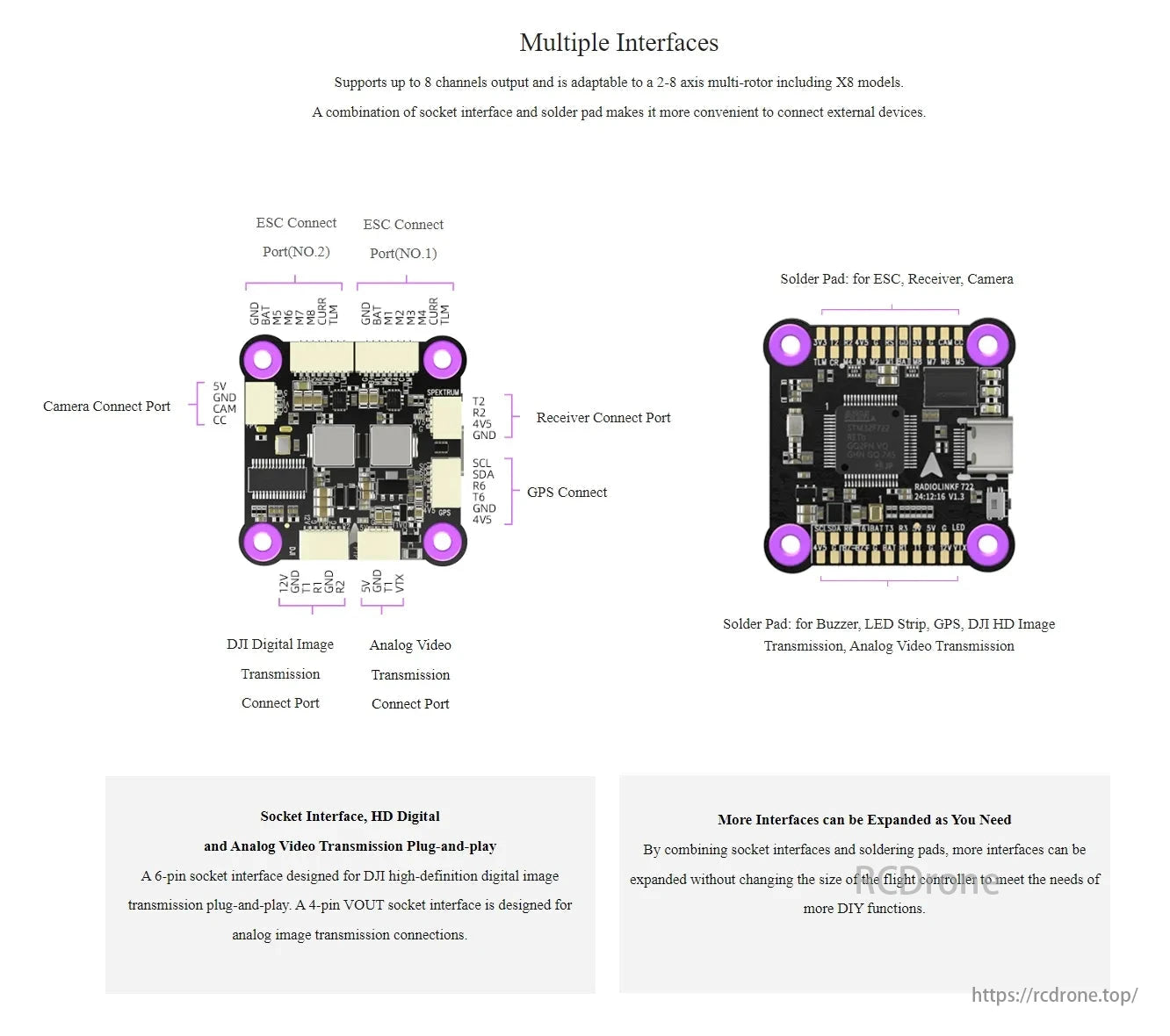

रेडियोलिंक F722 फ्लाइट कंट्रोलर 8 चैनलों का समर्थन करता है, 2-8 अक्ष मल्टी-रोटर्स के लिए उपयुक्त है।ESC, रिसीवर, कैमरा, GPS, DJI HD ट्रांसमिशन के लिए सॉकेट और सोल्डर पैड इंटरफेस प्रदान करता है। DIY उपयोग के लिए विस्तारित।

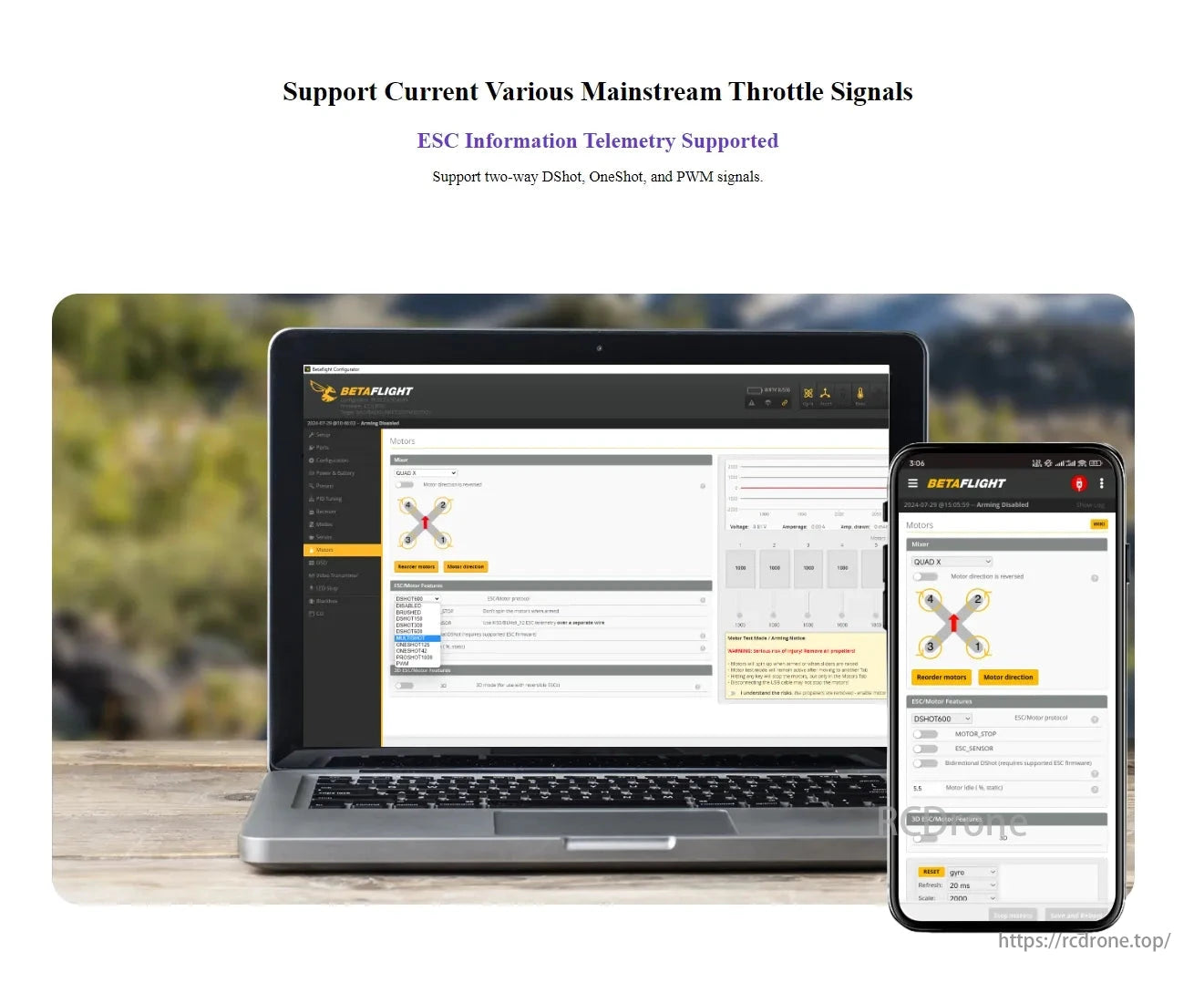

विभिन्न मुख्यधारा के थ्रॉटल सिग्नल का समर्थन करता है। ESC जानकारी टेलीमेट्री सक्षम। DShot, OneShot, और PWM सिग्नल के साथ संगत। मोटर नियंत्रण समायोजन के लिए लैपटॉप और स्मार्टफोन इंटरफेस पर प्रदर्शित।

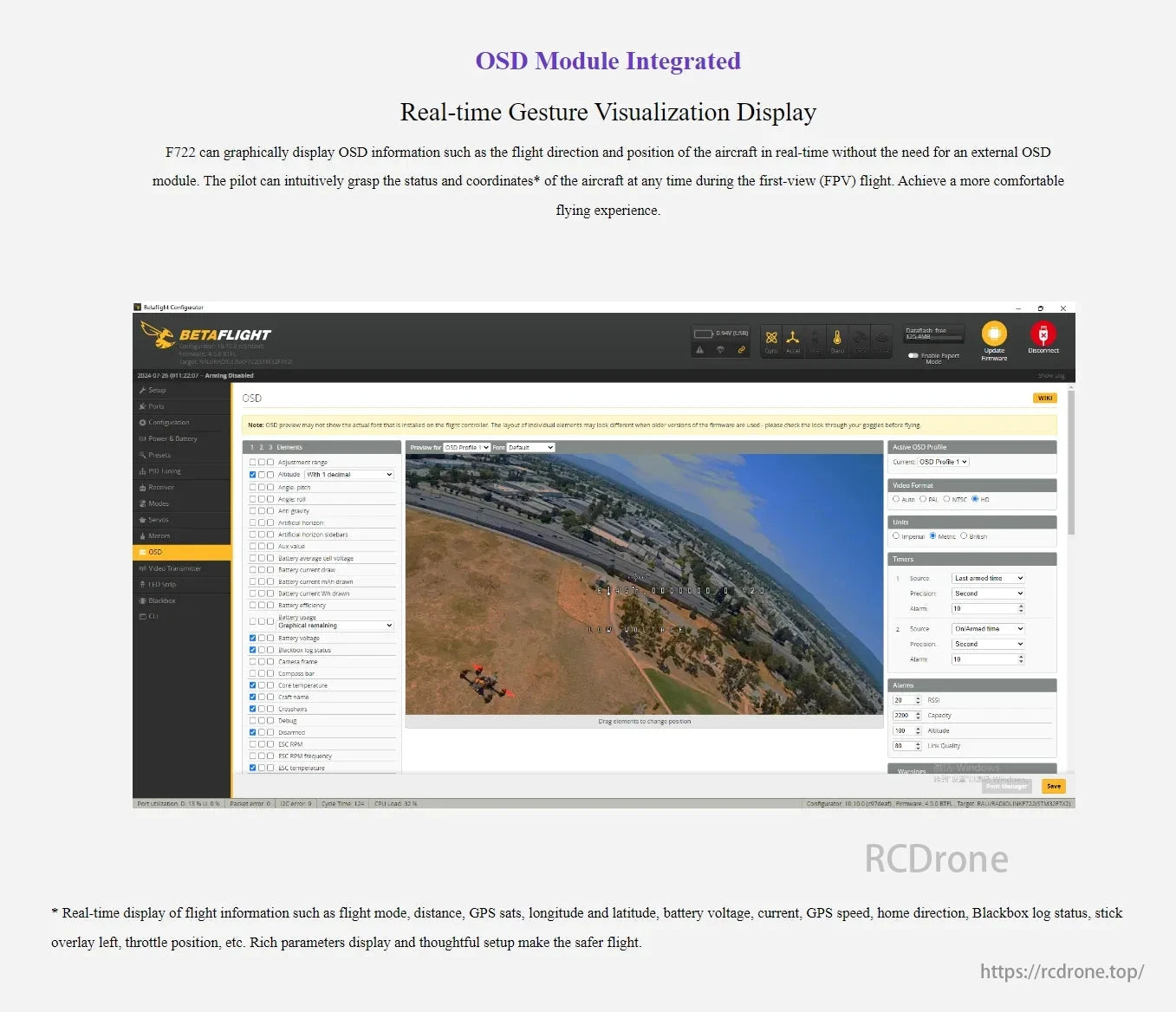

Radiolink F722 फ्लाइट कंट्रोलर वास्तविक समय के इशारा दृश्य के लिए OSD मॉड्यूल को एकीकृत करता है। यह उड़ान डेटा जैसे GPS, बैटरी स्थिति, और गति को प्रदर्शित करता है, जो FPV उड़ान अनुभव को सहज नियंत्रण और समृद्ध पैरामीटर सेटअप के साथ बढ़ाता है।

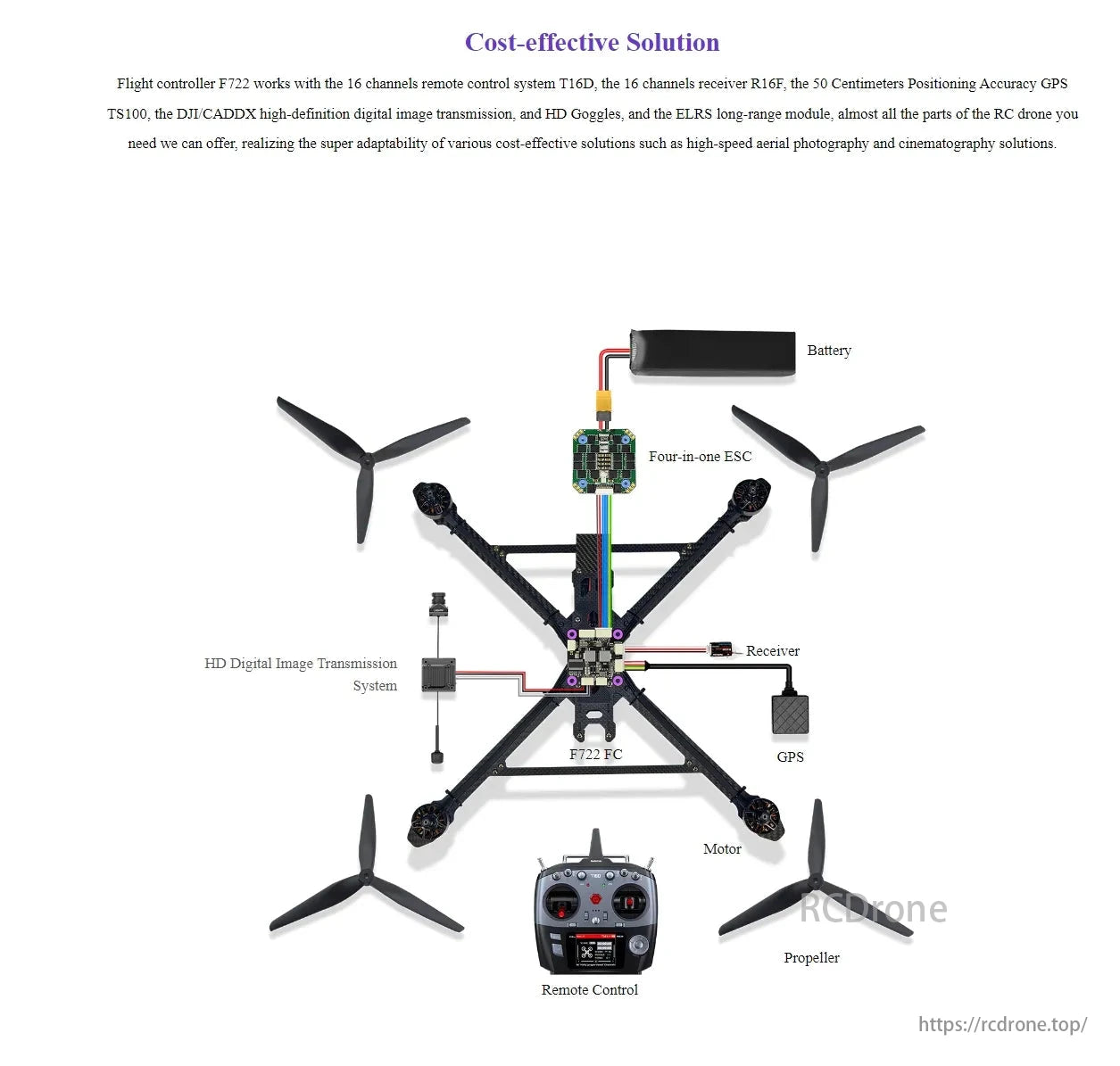

F722 फ्लाइट कंट्रोलर, T16D रिमोट, R16F रिसीवर, GPS TS100, DJI/CADDX HD ट्रांसमिशन, ELRS मॉड्यूल के साथ लागत-कुशल RC ड्रोन समाधान। उच्च गति की हवाई फोटोग्राफी और फिल्म निर्माण का समर्थन करता है।

गारंटी का उपयोग Radiolink मॉडलों के लिए आसान स्थापना और पैरामीटर सेटिंग सुनिश्चित करता है। उपयोगकर्ता सहायता के लिए विभिन्न प्लेटफार्मों पर व्यापक FAQs, ट्यूटोरियल और समर्थन उपलब्ध हैं। F722 समायोजन के लिए PC या मोबाइल कॉन्फ़िगरेटर का समर्थन करता है।

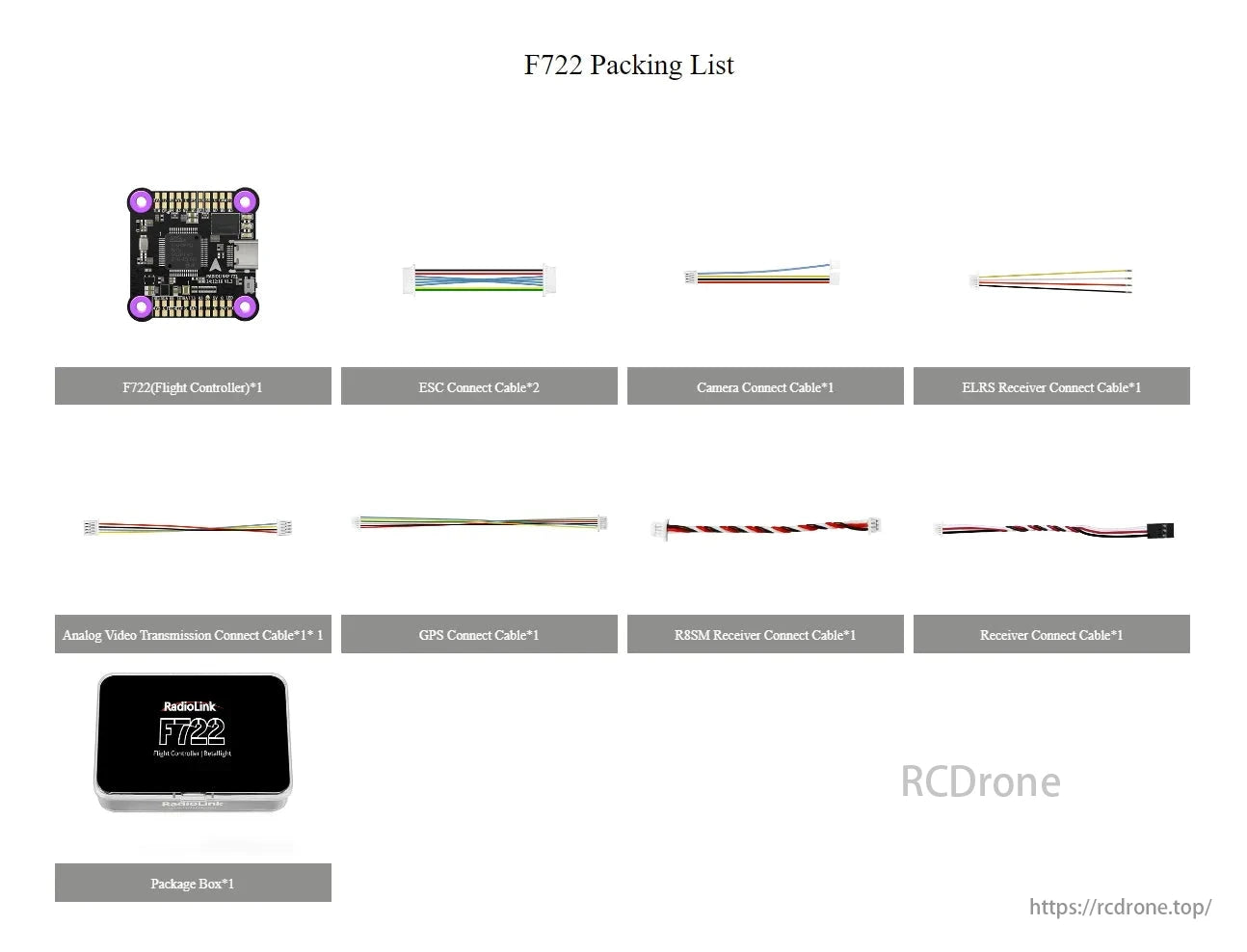

F722 फ्लाइट कंट्रोलर, ESC, कैमरा, ELRS रिसीवर, एनालॉग वीडियो ट्रांसमिशन, GPS, R8SM रिसीवर, और रिसीवर कनेक्ट केबल शामिल हैं। इसे एक Radiolink बॉक्स में पैक किया गया है।
