RadioMaster DBR4 ड्यूल बैंड जेमिनी क्रॉसबैंड एक्सप्रेसLRS रिसीवर, 2.4GHz + 915MHz, CRSF आरसी/FPV के लिए
RadioMaster DBR4 ड्यूल बैंड जेमिनी क्रॉसबैंड एक्सप्रेसLRS रिसीवर, 2.4GHz + 915MHz, CRSF आरसी/FPV के लिए
RadioMaster
पिकअप उपलब्धता लोड नहीं की जा सकी
Overview
RadioMaster DBR4 एक डुअल बैंड ExpressLRS रिसीवर है जिसे RadioMaster Nomad मॉड्यूल के साथी के रूप में डिज़ाइन किया गया है। यह एक डुअल-चैनल जेमिनी रिसीवर है जिसमें दो डुअल-बैंड सेक्शन हैं, जो 2.4GHz और सब-GHz (900/915MHz) सिग्नल्स की समानांतर रिसेप्शन की अनुमति देता है, जिससे एक ही समय में दो डेटा स्ट्रीम प्राप्त की जा सकती हैं।
मुख्य विशेषताएँ

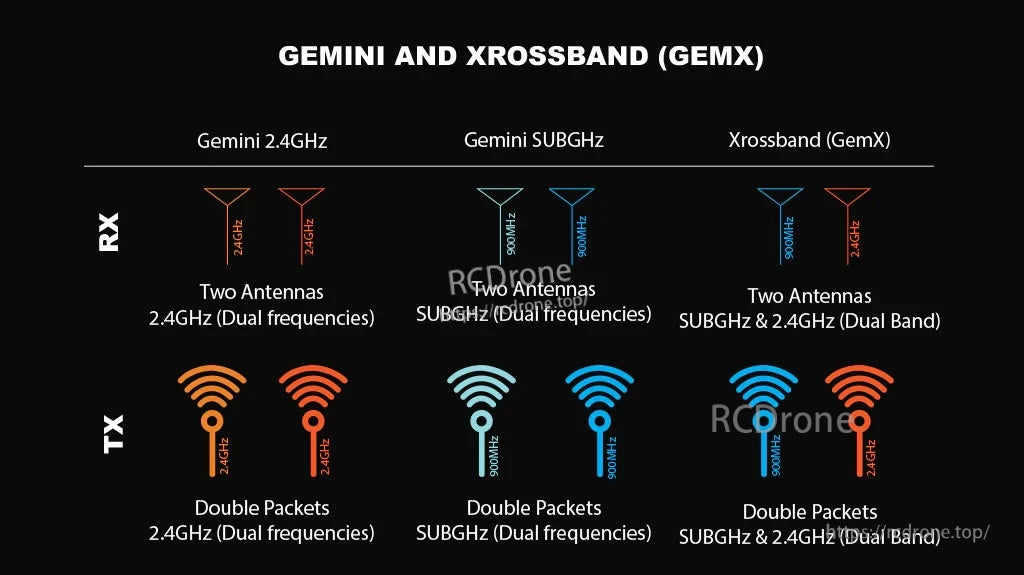

- जेमिनी Xrossband (जेमिनी-X / GemX) संचालन (2.4GHz + 900/915MHz)
- डुअल बैंड विविधता
- दो तीसरी पीढ़ी के सेमटेक LR1121 RF ट्रांससीवर्स (डुअल LR1121)

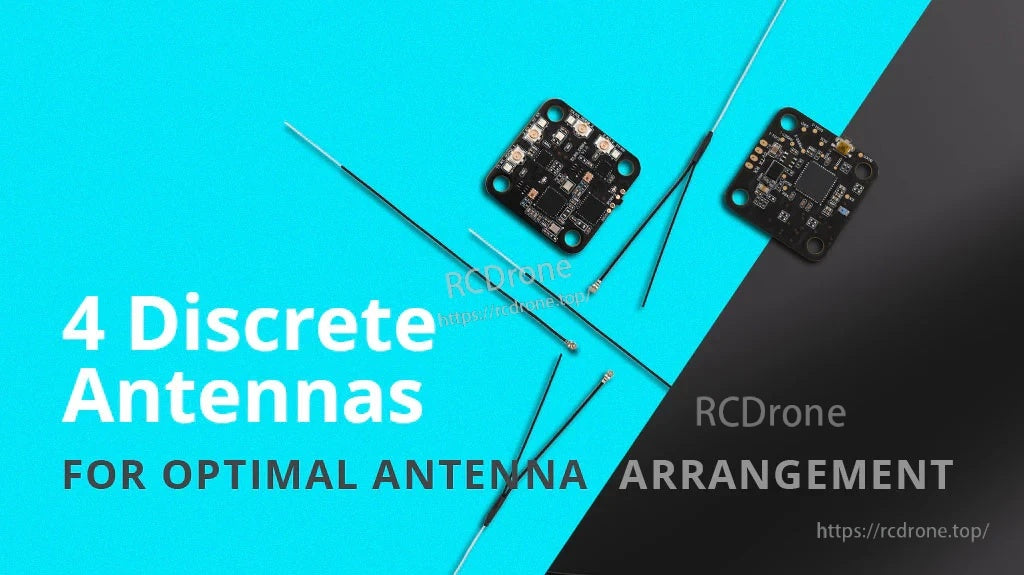

- लचीले एंटीना प्लेसमेंट के लिए 4 अलग-अलग एंटीना
- 20 x 20 मिमी माउंटिंग पैटर्न (स्टैक में जोड़ने या फ्रेम पर माउंट करने के लिए)

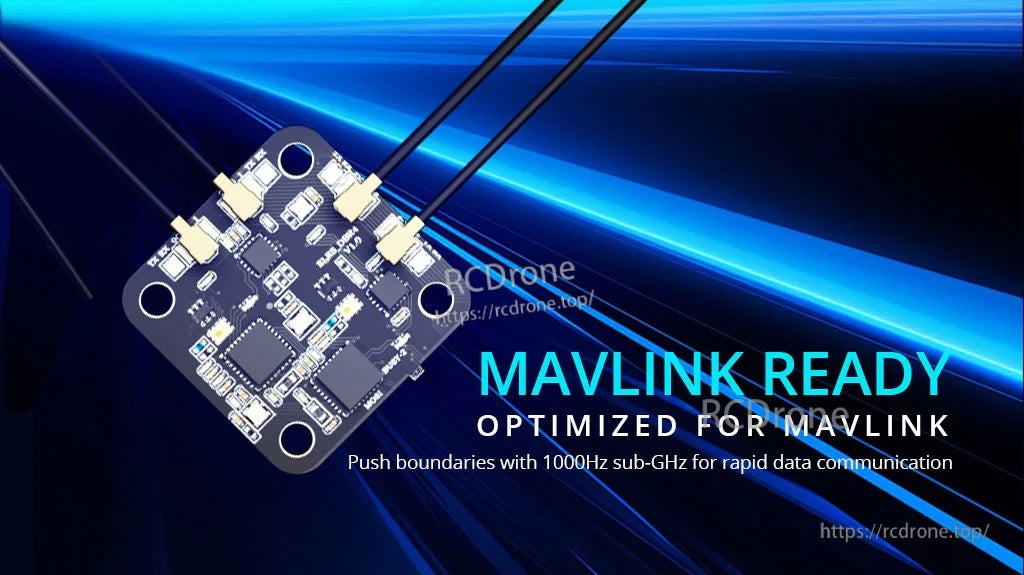

- MAVLink के लिए तैयार; MAVLink के लिए अनुकूलित
- Xrossband (GemX) समर्थन

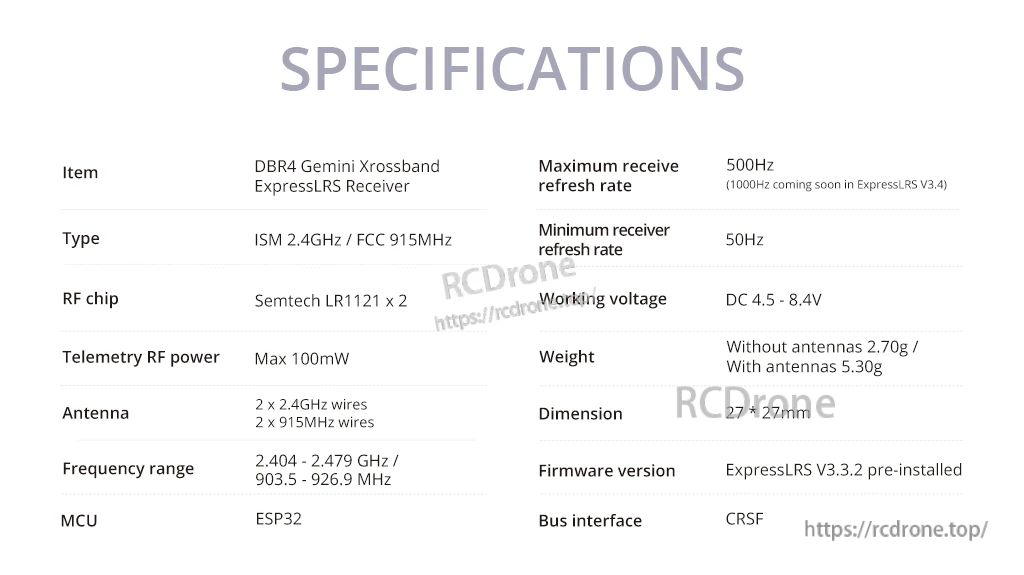

विशेषताएँ
| आइटम | DBR4 जेमिनी Xrossband ExpressLRS रिसीवर |
| प्रकार | ISM_2.4, FCC_915 (ISM 2 के रूप में भी सूचीबद्ध)4GHz / FCC 915MHz) |
| MCU | ESP32 |
| RF चिप | Semtech LR1121 x 2 |
| Telemetry RF पावर | अधिकतम 2 x 100 mW (विशेषता पाठ); अधिकतम 100 mW (विशिष्टता) |
| एंटीना | 2 x 2.4GHz तार & 2 x 900MHz तार (जिसे 2 x 915MHz वायर एंटीना के रूप में भी लेबल किया गया है) |
| फ्रीक्वेंसी रेंज | 2.404 - 2.479 GHz / 903.5 - 926.9 MHz |
| अधिकतम रिसीव रिफ्रेश दर | 500Hz (1000Hz जल्द ही ExpressLRS v3.4 में) |
| न्यूनतम रिसीवर रिफ्रेश दर | 50Hz |
| कार्यशील वोल्टेज | DC 4.5 - 8.4V |
| वजन | बिना एंटीना 2.70g (विशिष्टता); एंटीना के साथ 5.30g (विशिष्टता); 2.65g (प्रदर्शित माप) |
| आयाम | 27.20 x 27.20 मिमी (जिसे 27 x 27 मिमी के रूप में भी सूचीबद्ध किया गया है) |
| माउंटिंग होल | 20 x 20 मिमी |
| फर्मवेयर संस्करण | ExpressLRS v3.3.2 पूर्व-स्थापित |
| बस इंटरफेस | CRSF |

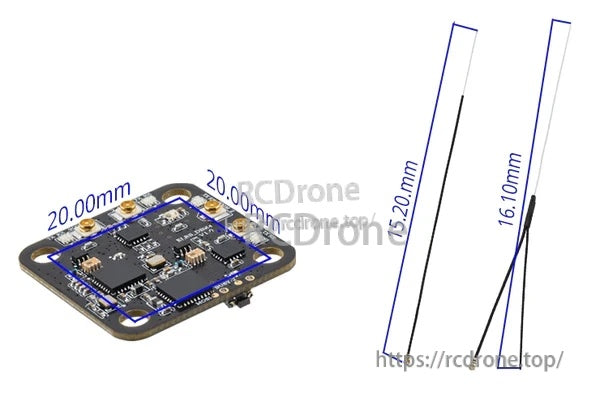

| एंटीना लंबाई (जैसा लेबल किया गया है) | 105.20 मिमी; 16.10 मिमी |
स्थापना या कॉन्फ़िगरेशन सहायता के लिए, संपर्क करें https://rcdrone.top/ या ईमेल करें support@rcdrone.top.

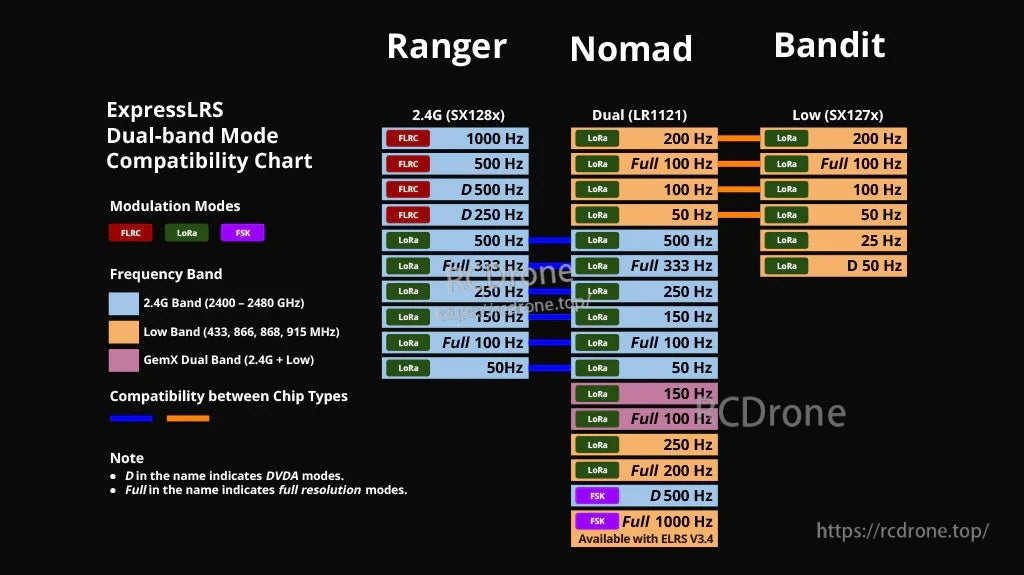

नए पैकेट दर
सब-जीएचजेड 250Hz (-111dBm)
- स्पीड बूस्ट: बेहतर सब-जीएचजेड प्रदर्शन के साथ तेज़ पैकेट दर प्राप्त करें।
सब-जीएचजेड 200Hz पूर्ण (-111dBm)
- परंपरागत 900MHz SX1276-आधारित मॉड्यूल की तुलना में पैकेट दर को दोगुना करें, साथ ही हस्तक्षेप के प्रति बेहतर प्रतिरोध।
डुअल बैंड X150Hz (-112dBm)
- जेमिनी मोड: 150Hz पर समवर्ती सब-जीएचजेड और 2.4GHz ट्रांसमिशन।
डुअल बैंड X100Hz फुल (-112dBm)
- उन्नत जेमिनी मोड: 100Hz पर डुअल-फ्रीक्वेंसी ट्रांसमिशन पूर्ण 16 चैनल रिज़ॉल्यूशन के साथ।
के मोड का परिचय
DK500 (ExpressLRS v3.5 में आ रहा है)
- अगली पीढ़ी का FSK मॉड्यूलेशन जिसमें अंतर्निहित पैकेट मरम्मत (फॉरवर्ड एरर करेक्शन) है। FLRC D500 की तरह, DK500 पैकेट हानि को कम करने के लिए पुनरावृत्ति पैकेट भेजता है।
K1000 फुल सबGHz (ExpressLRS v3.5 में आ रहा है)
- 868/900MHz पर 1000Hz, अधिकतम डेटा थ्रूपुट के लिए डिज़ाइन किया गया है जबकि परीक्षण में स्थिर और प्रतिक्रियाशील बना रहता है।

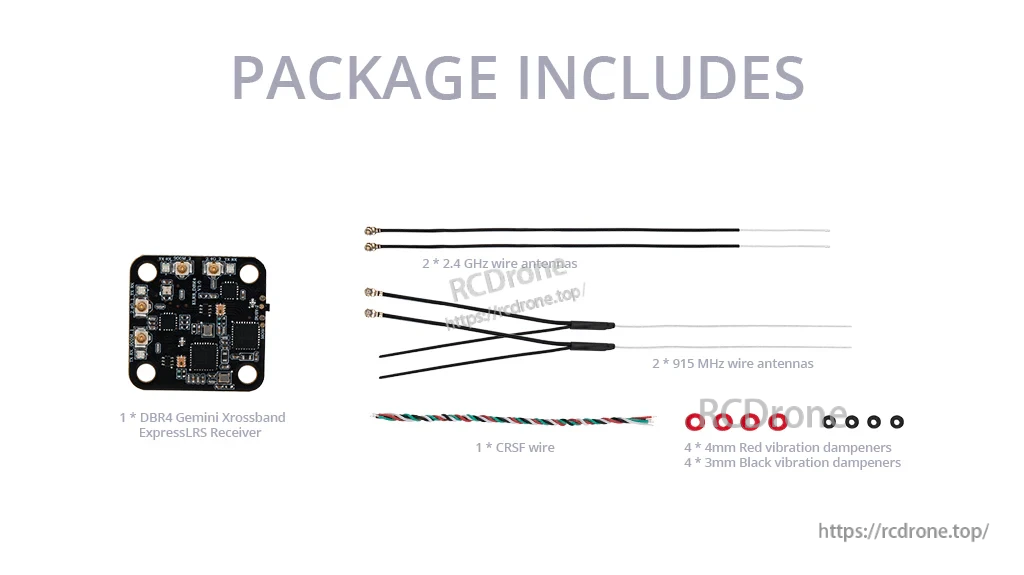

क्या शामिल है
- 1 x DBR4 जेमिनी Xrossband ExpressLRS रिसीवर
- 2 x 2.4GHz वायर एंटीना
- 2 x 900MHz वायर एंटीना
- 1 x CRSF वायर
- 4 x 4mm लाल कंपन डैम्पनर
- 4 x 3mm काले कंपन डैम्पनर
- 1 x मैनुअल कार्ड
मैनुअल / दस्तावेज़
ExpressLRS प्रोजेक्ट दस्तावेज़: https://www.expresslrs.org/
विवरण
DBR4 एक डुअल-बैंड जेमिनी क्रॉसबैंड ExpressLRS रिसीवर है जिसे एक ही समय में 2.4GHz और 900/915MHz लिंक प्राप्त करने के लिए बनाया गया है।

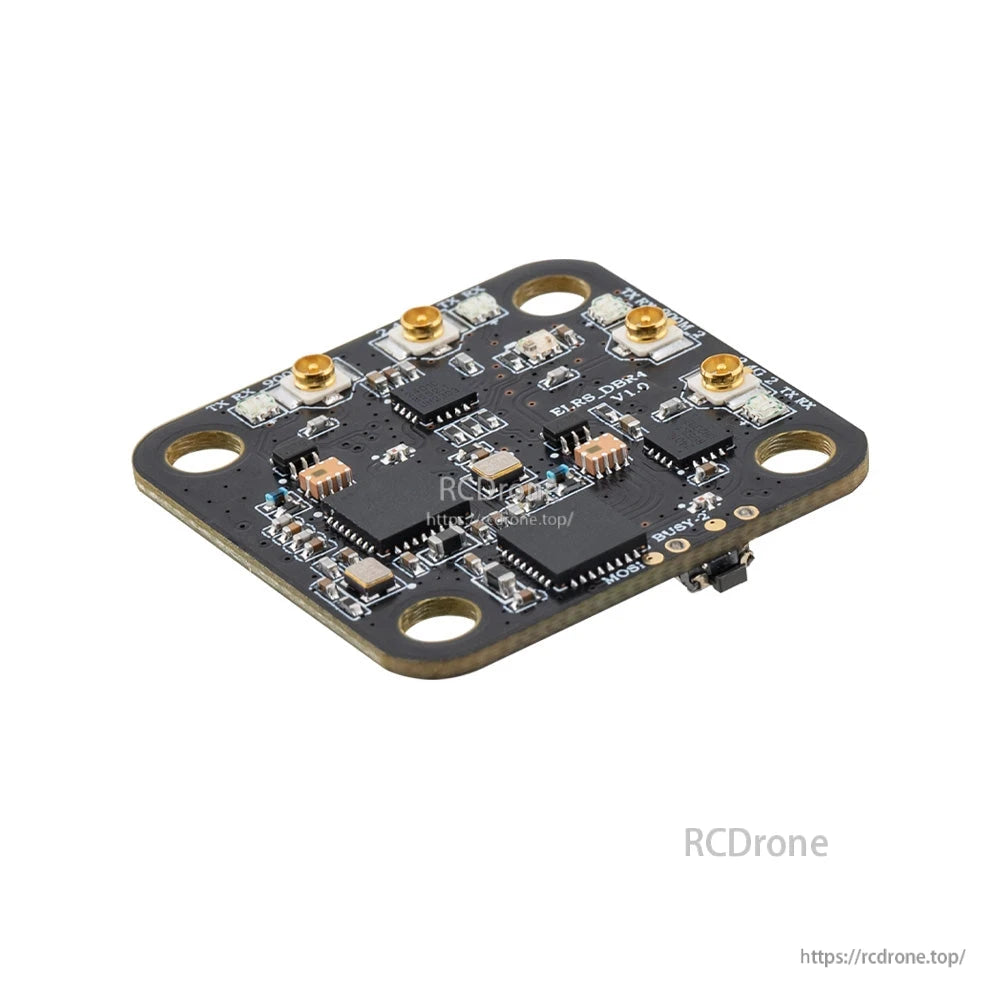

दो तीसरी पीढ़ी के सेमटेक LR1121 ट्रांससीवर्स जेमिनी-एक्स और क्रॉसबैंड उपयोग के लिए डुअल-बैंड डिज़ाइन को शक्ति प्रदान करते हैं।

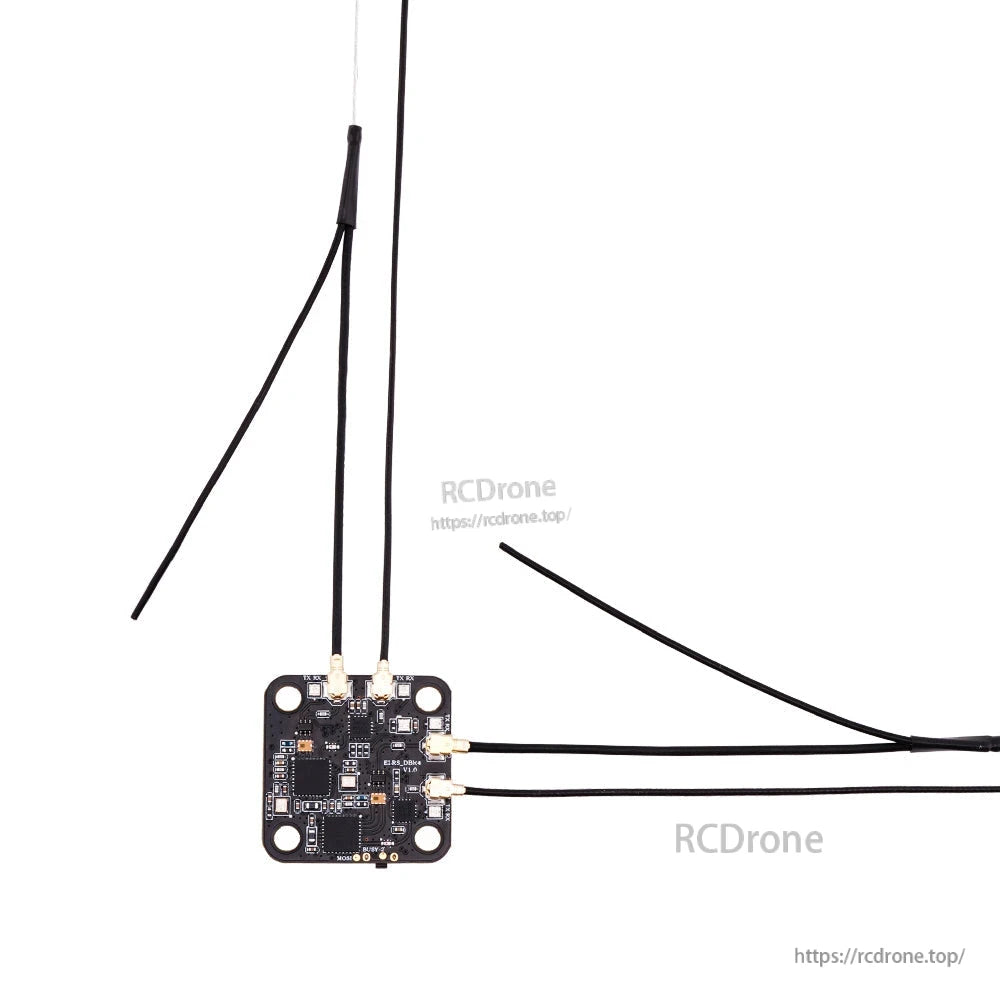

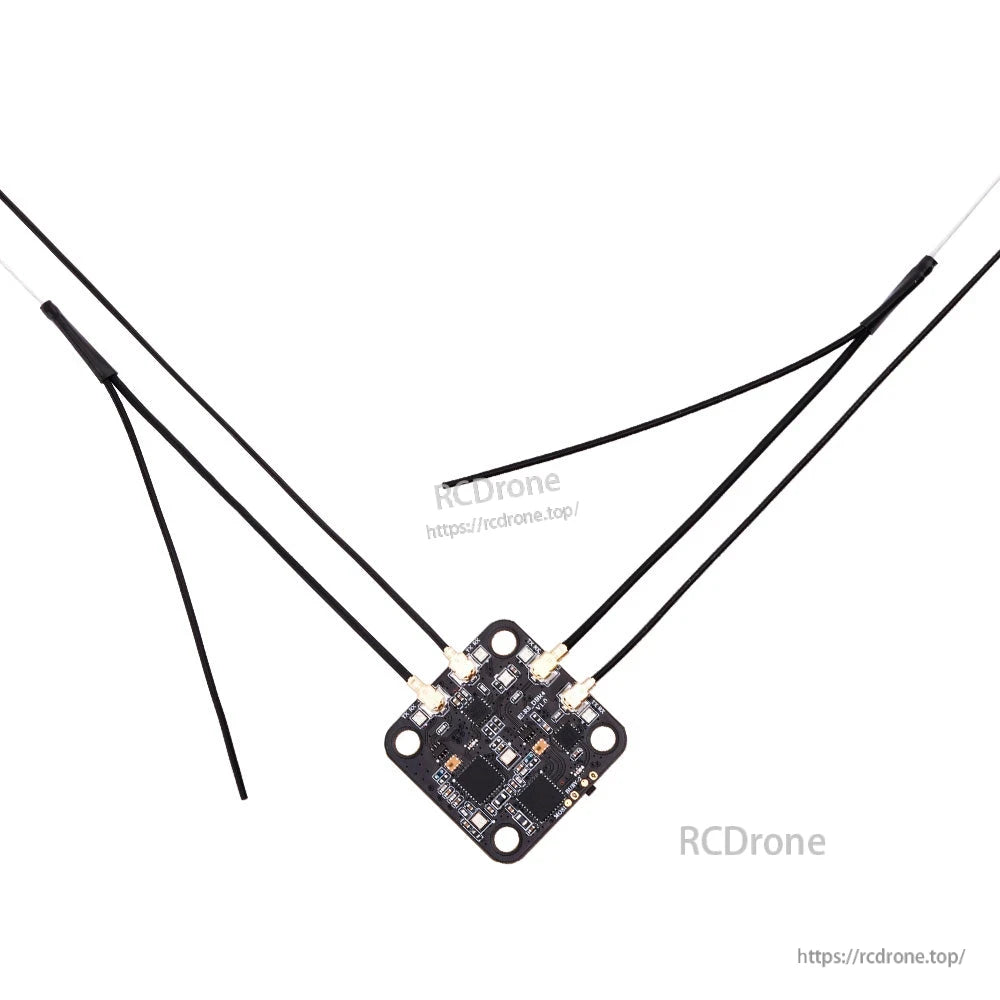

चार अलग-अलग एंटीना 2.4GHz और सब-जीएचजेड तत्वों को रूट और अलग करना आसान बनाते हैं ताकि कॉम्पैक्ट निर्माण पर साफ-सुथरा प्लेसमेंट हो सके।

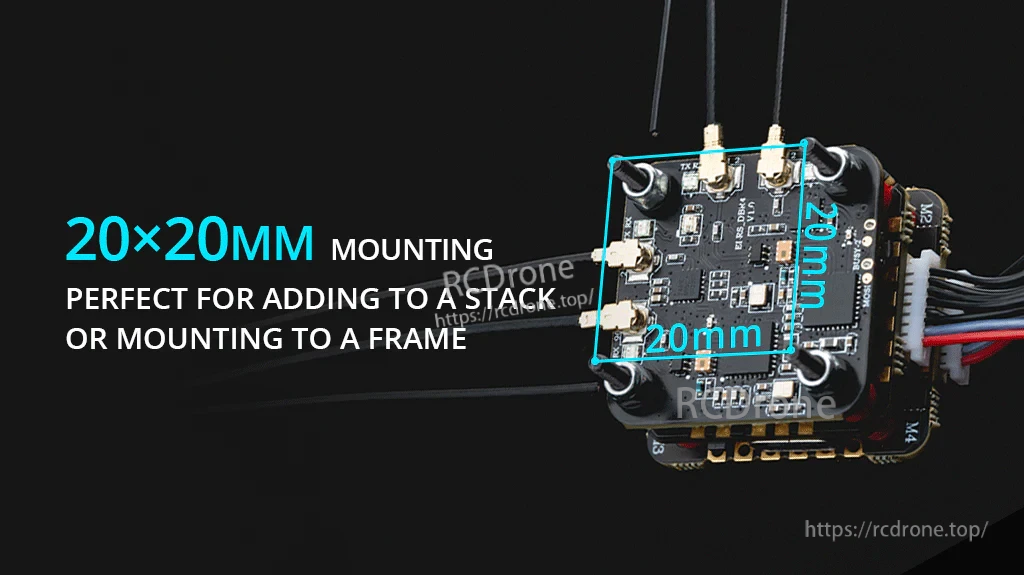

20×20mm माउंटिंग पैटर्न सामान्य FPV स्टैक्स और फ्रेम माउंटिंग विकल्पों के लिए उपयुक्त है।
CRSF आउटपुट और MAVLink-तैयार ट्यूनिंग विश्वसनीय टेलीमेट्री और उड़ान-नियंत्रक संचार का समर्थन करने में मदद करते हैं।
मुख्य विशिष्टताएँ एक नज़र में: 4.5–8.4V इनपुट, 500Hz तक रिफ्रेश दर, और डुअल-बैंड 2.4GHz प्लस 903–927MHz कवरेज।

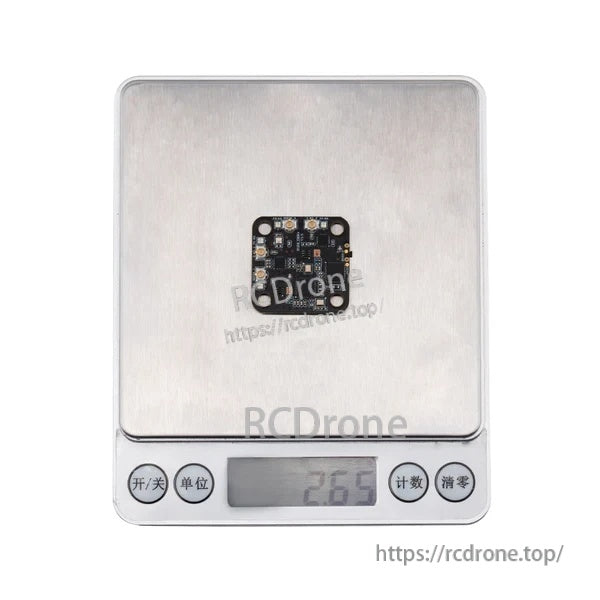

रिसीवर का वजन लगभग 2.65g है, एंटीना के बिना, सभी वजन पर न्यूनतम प्रभाव के लिए।
शामिल हैं DBR4 रिसीवर, 2× 2.4GHz तार एंटीना, 2× 915MHz तार एंटीना, एक CRSF केबल, और कंपन डैम्पर्स।
